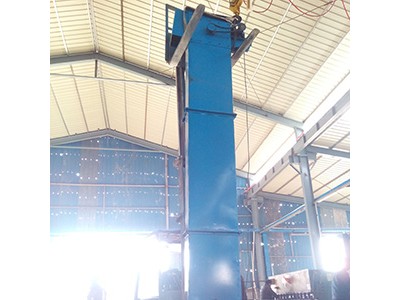

NE板链斗式提升机采用自流式装料，重力式卸料。链条采用优质合金钢高强度板式链条，耐磨性较好。驱动部分采用硬齿面减速器。适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送，物料温度控制在250℃以下。
NE系列板链式斗式提升机在各工业国家应用极广。该系列为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE板链斗式提升机特点：
NE板链斗式提升机提升量为30立方/小时，是一种常用的垂直输送设备料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下斗式提升机将物料倾入接受槽内。操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。
NE板链斗式提升机运行部件：
1、上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、中间节：中部机壳标准节（2m）和非标节（1～1.5m），包括带检视门的中间节；部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
3、下部装置：下部机壳、进料口、尾轴装置、张紧装置。安装有张紧装置， NE15-NE50采用弹簧张紧，NE100-NE800采用重锤箱张紧。
4、上下链轮采用ZG310-570。整体调质，HB229-269齿面淬火HRC40-48。
5、驱动装置（左、右装配）：由驱动平台、驱动组合（减速器、电机、液力耦合装置）、传动链组成；
6、运行部件：由料斗和套筒滚子链组成；
7、板链：链板采用 45#HRC36-42 。
a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；
b、采用较低的链速度（0.5米/秒）；
c、采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料（≥NE50）。
