第一章技术方案
一、系统设计概述
经过初步测量和勘察，某围墙周界全长约800米，围墙周边绿化环绕。根据周界现场情况及建设方需求分析，设计选用脉冲电子围栏系统构建主要的周界防范系统，将周界防范脉冲电子围栏划分为8个防区
设计在周界物理围墙顶端安装4线制触网报警型电子围栏，电子围栏高度为0.85米，从而增加原有围墙的高度，加大了攀爬的难度。值得注意的是，当有强行攀爬电子围栏情况发生时，触网报警型电子围栏不但可以输出高压脉冲对强行攀爬者给予安全电击，还可以对试探或触摸行为进行判断并发出警报，通过高压威慑和警报威慑，从主观上遏制或者逼退攀爬者放弃入侵的想法，从而起到防御的效果。
具备如下作用及系统功能：
1. 触摸报警
当强行攀爬者试图越过电子围栏时，只要触碰到触网报警型电子围栏，系统通过触碰行为的数据比对，做出正确的触网报警，在现场发出高音警号，并通过系统向控制中心发出报警信号，可协助安保人员在攀爬行为还未完成前即到达现场对入侵事件进行了处理。
2. 高压阻挡
触网报警型电子围栏系统可在前端围栏的裸露合金线加载脉冲高压，低压状态下为600v-1.5kv（可调），4KV～6.5KV（可调），周围形成一道有型的“高压阻挡层”，如有人试图翻越，可有效的对入侵者予以高压打击，由于输出电量控制在国家要求的2.5mC以内，所以，并不会对人体造成伤害，因此，电子围栏是通过安全电流的脉冲高压来实现防盗保护，即对人体安全，又保障财产安全。
3. 威慑功能
设计在前端电子围栏上每隔10米悬挂一块黄色醒目标志的警示牌“高压危险 请勿攀爬”，告诫企图入侵者，让入侵者心理上产生恐惧，打消入侵行为。警示牌在夜间也有夜光功能，同样起到警示和威慑作用。
4. 报警功能
当入侵者执意要攀爬或强行翻越周界电子围墙时，由于电子围栏设计为无法借力的结构，所以会造成合金线断路或者短路，此时，脉冲电子围栏主机就会发出报警信号。安装在现场围界的声光报警装置会发出声光，可使入侵者产生心理震慑，同时，提醒了周围的值班巡逻人员准确的报警地点。另一方面，报警中心的控制键盘或控制电脑也会立即发出报警声音，同时联动监控查看现场实时画面，并提示现场电子地图准确方位以及报警类型（短路、断线、防拆、通讯失败等），通知值班人员前去处理警情。
报警发生的地点、时间都会电脑软件或控制设备记录下来，长期存储，用于日后备查。
二、电子围栏前端的设计

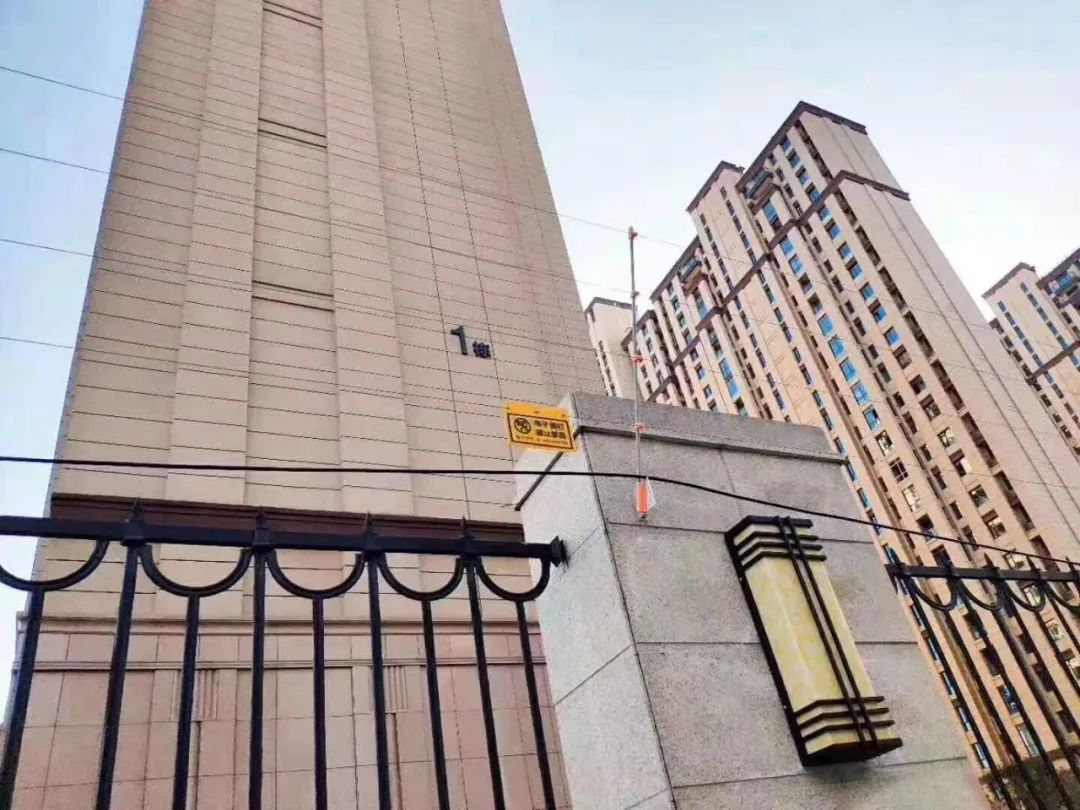

围墙为铁栅栏+墙墩结构，设计通过膨胀螺栓固定围栏支撑杆于墙墩，根据实际测量，墙墩间距在4.6～4.8米之间。
选用专用支撑杆及其绝缘子套件，构建前端围栏，设计在每个墙墩安装1根触网报警型卡扣式中间杆（简称中间杆），受墙墩间距的影响，中间杆间距在4.6～4.8米之间；为加强前端围栏强度或分区设计要求，前端围栏每隔100米处应设置1根终端支撑杆（简称终端杆），终端杆的配置还将随现场实际情况予以增减；当墙面内夹角＞120°时可采用中间杆进行过渡，如墙面内夹角＜120°时，采用终端杆进行过渡。
某高档生活小区围墙墙墩为砖结构，设计采用Φ8mm×80mm或Φ10mm×100mm国标膨胀螺栓对安装有专利型铸铝万向底座的支撑杆加以固定。
三、电子围栏防区的设计
根据平面图及防范要求的规划，设计分配8个围栏防区，每个防区长度控制在100米左右，当报警情况发生时，安保人员可以迅速判断报警区段，到达现场后，也便于第一眼就能观察到区段内所有情况。
每个防区均需配置脉冲电子围栏主机（以下简称围栏主机），围栏主机布置于各防区分区处，
四、电子围栏主机的设置
a) 将主机防雨箱安装于分区终端杆下方的位置，以主机防雨箱底部距离地面1.4m为最佳安装高度；
b）利用围栏主机后背的挂孔固定于主机防雨箱背板处；
c) 围栏主机各接地端子或线缆与接地体作良好的连接；
d) 围栏主机高压输出端子通过高压线按要求连接到前端合金线，需套管线施工，主机底部端子应尽量拧紧，合金线接头处应采用线线连接器可靠连接；
e）围栏主机底部各接线端子均按需求可靠连接；
f) 通讯线、报警输出线等弱电线路，与电源线、高压线等强电或强干扰线路应予以分开套管线施工；
g) 高压避雷器应可靠连接前端围栏起始端（注意防水方向），接地处应可靠连接接地体。
五、避雷及接地设计
根据电子围栏系统设计要求，每个防区应配置两个高压避雷器，以保证电子围栏系统暴露在雷雨天气下能够全天正常的运行。
高压避雷器按要求连接电子围栏前端合金线，为保障高压避雷器可靠的发挥作用，强制要求必须做好接地施工，电子围栏系统接地位置分为强电接地（含避雷接地、前端高压接地等）、弱电接地（含主机弱电保护接地、网络通讯线屏蔽接地等）。
根据国家相关规定以及系统安全需要，每个电子围栏防区应设置强电和弱电两根接地体，且两个接地体之间相隔距离必须≥10米。
接地体尺寸标准：≥50×50×5×1500mm（有Φ10mm以上的接地螺栓或孔）标准镀锌接地角铁（材料规格符合GB/T7946-2008《脉冲电子围栏及其安装和安全运行》要求），垂直打入地下，接地体与避雷器支架、围栏主机防雨箱接地端可靠连接，接地电阻＜10Ω（测试设备为1000MΩ兆欧表），不够时可加入降阻剂（降低周围土壤电阻率）。
六、警示牌的设置
脉冲电子围栏系统的主要作用是“高压威慑”和“物理阻挡”，因此，足够醒目的周界范围提醒是必须的，设计在电子围栏前端每隔10米设置“电子围栏 禁止攀登” 警告牌，威慑入侵者或提醒闲杂人等勿触摸或攀爬。
