机械防排烟系统设备、部件的定义及技术要求

日期：2023-09-07 08:31:59 来源：网络整理作者：本站编辑浏览：15 评论：0

1、机械防排烟设施

（1）机械防排烟设施主要包括加压送风机、排烟风机、补风机。

（2）机械防排烟设施的定义：

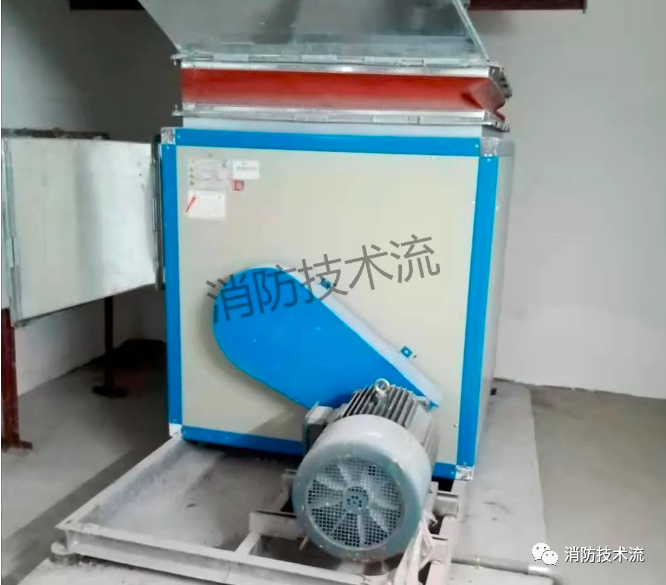

a、加压送风机：安装在建筑物内，发生火灾时向疏散楼梯间或前室、避难走道、避难间等部位送风，使其保持一定数值正压的通风机。

b、排烟风机：安装在建筑物内，发生火灾时用于排除烟气的通风机。

c、补风机：安装在建筑内设有机械排烟设施的防烟分区内，使发生火灾的区域形成理想的气流组织，迅速排除烟气，向防烟分区补充新风的通风机。

（3）消防风机需按《消防排烟风机耐高温试验方法》XF 211-2009的规定进行耐高温试验。

2、防排烟部件

（1）一般包括排烟防火阀、排烟阀、送风阀。

（2）部件的定义：

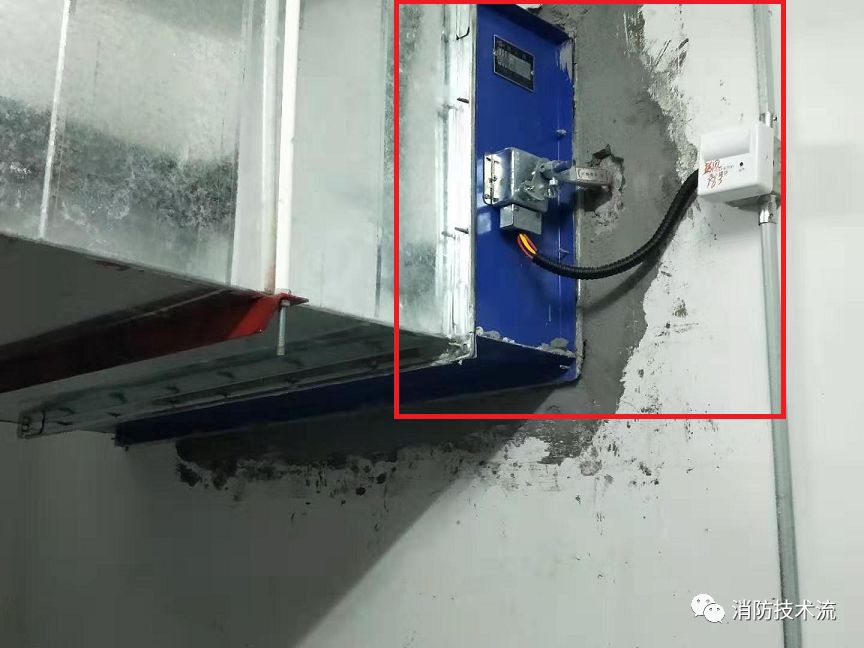

a、排烟防火阀：安装在机械排烟系统的管道上，平时一般呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。

一般由阀体、叶片、启闭装置和温控释放装置等部件组成。

b、排烟阀：安装在机械排烟设施各支管排烟口处，平时一般呈关闭状态并满足漏风量要求，火灾或需要排烟时手动和电动打开，起排烟作用的排烟设备。

一般由阀体、叶片、启闭装置等部件组成。

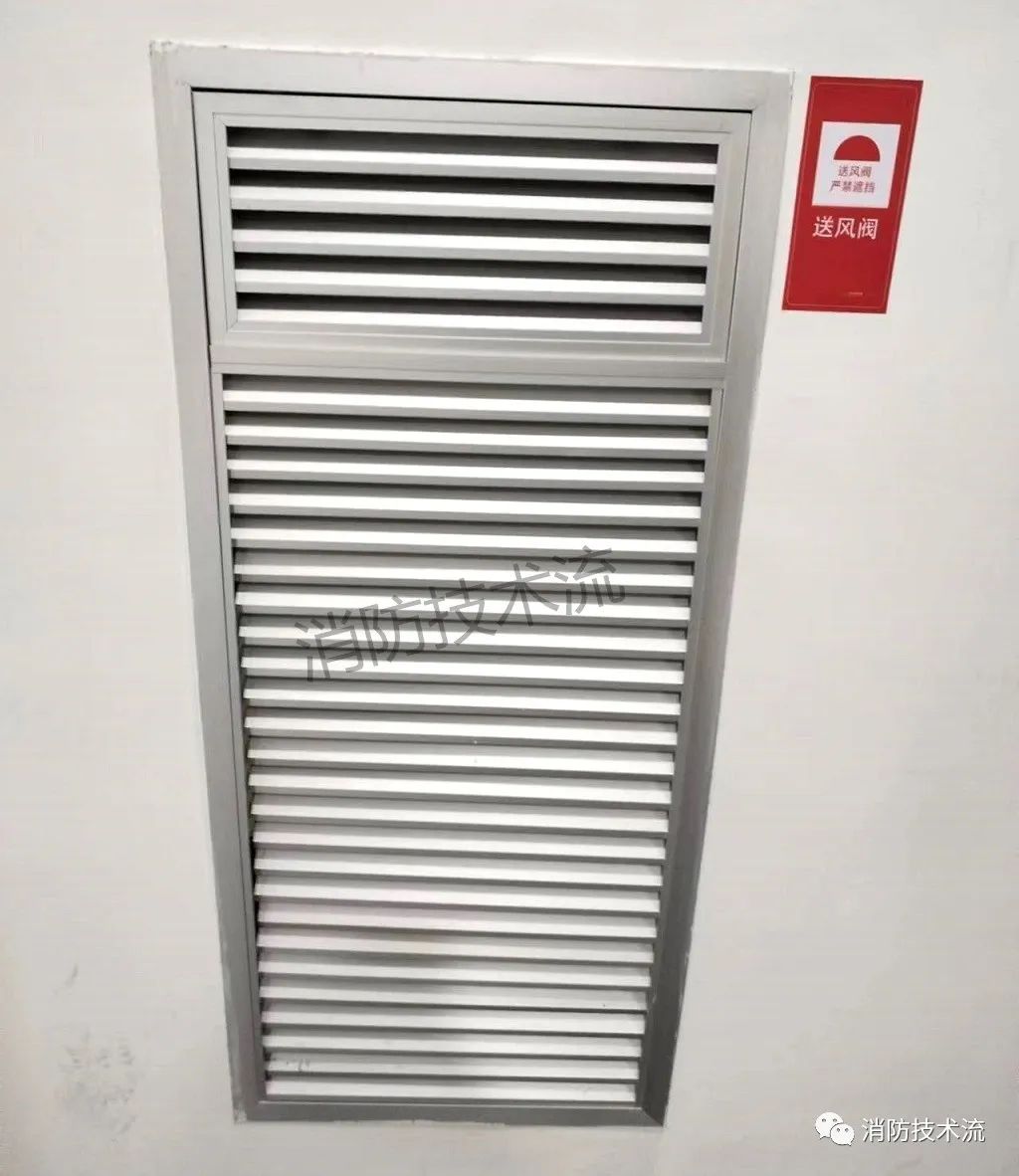

d、送风阀：通常安装于防烟楼梯前室，平时呈关闭状态并满足漏风量要求，火灾或需要辅助加压系统送风时手动和电动打开，起加压送风作用的送风设备。常闭式送风阀加装装饰性材料或配件，也可称为常闭式送风口。

一般由阀体、叶片、启闭装置等部件组成。

（3）防排烟部件应符合《建筑通风和排烟系统用防火阀门》GB 15930的规定。

3、防排烟管道

（1）防排烟管道一般包括机械加压送风管道、机械排烟管道、机械补风管道。

（2）机械加压送风管道和机械排烟管道均应采用不燃性材料，且管道的内表面应光滑，管道的密闭性能应满足火灾时加压送风或排烟的要求。

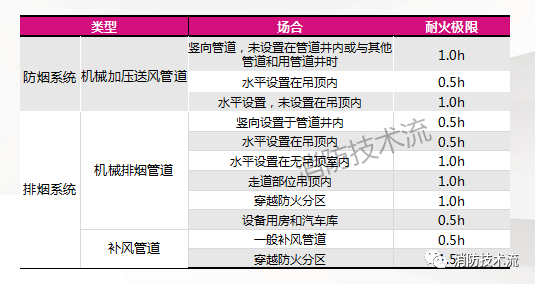

（3）现行标准对不同安装位置的防排烟管道耐火极限要求：

4、余压监控设备

（1）服务于机械防烟设施，通过实时监测楼梯间、前室的余压值并可控制相应设备进行调节，实现控制空间的余压值在设定范围内的功能，一般包括余压监控器、余压控制器、余压传感器、泄压阀执行器等组件。

（2）部件的定义：

a、余压监控器：设置于消防控制室，实现收集、记录、显示余压控制器、泄压执行器的状态以及故障信息声光显示报警功能。

b、余压控制器：设置于加压送风机控制箱处，实现收集并处理余压传感器的信号，控制泄压阀执行器的开闭，实现余压值的调节功能。

c、余压传感器：设置于楼梯间、前室的设备，实现监测余压，并将余压值上传给余压控制器的功能。

b、泄压执行器：设置在加压送风管道泄压阀上的装置，实现控制泄压阀的开闭并将状态信息发送给余压控制器的功能。
