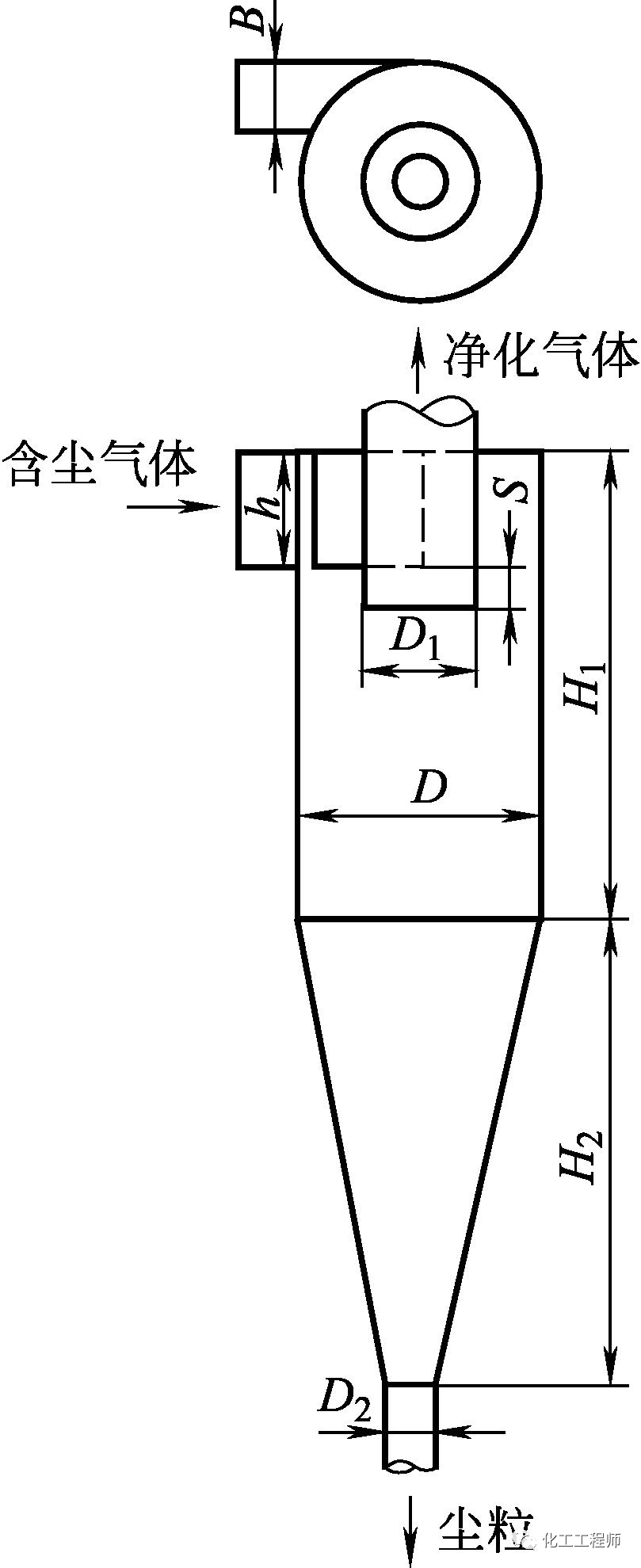

其中：h=D/2；B=D/4；D1=D/2；H1=2D；H2=2D；S=D/8；D2=D/4
2、旋风分离器的除尘过程

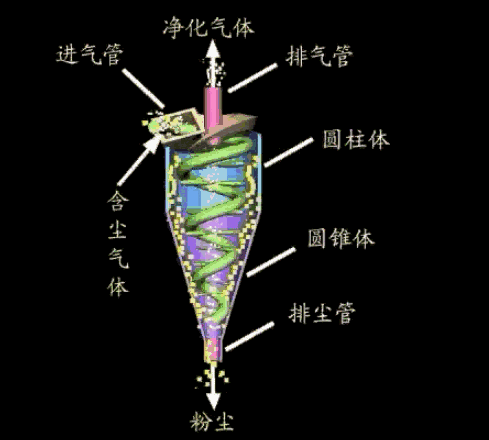

含尘气体由圆筒形上部的切向长方形入口进入筒体，在器内形成一个绕筒体中心向下做螺旋运动的外漩流，在此过程中，颗粒在离心力的作用下，被甩向器壁，与气流分离，并沿器壁滑落至锥底排灰口，定期排放；外漩流到达器底后（已除尘）变成向上的内漩流，最终，内漩流（净化气）由顶部排气管排出。

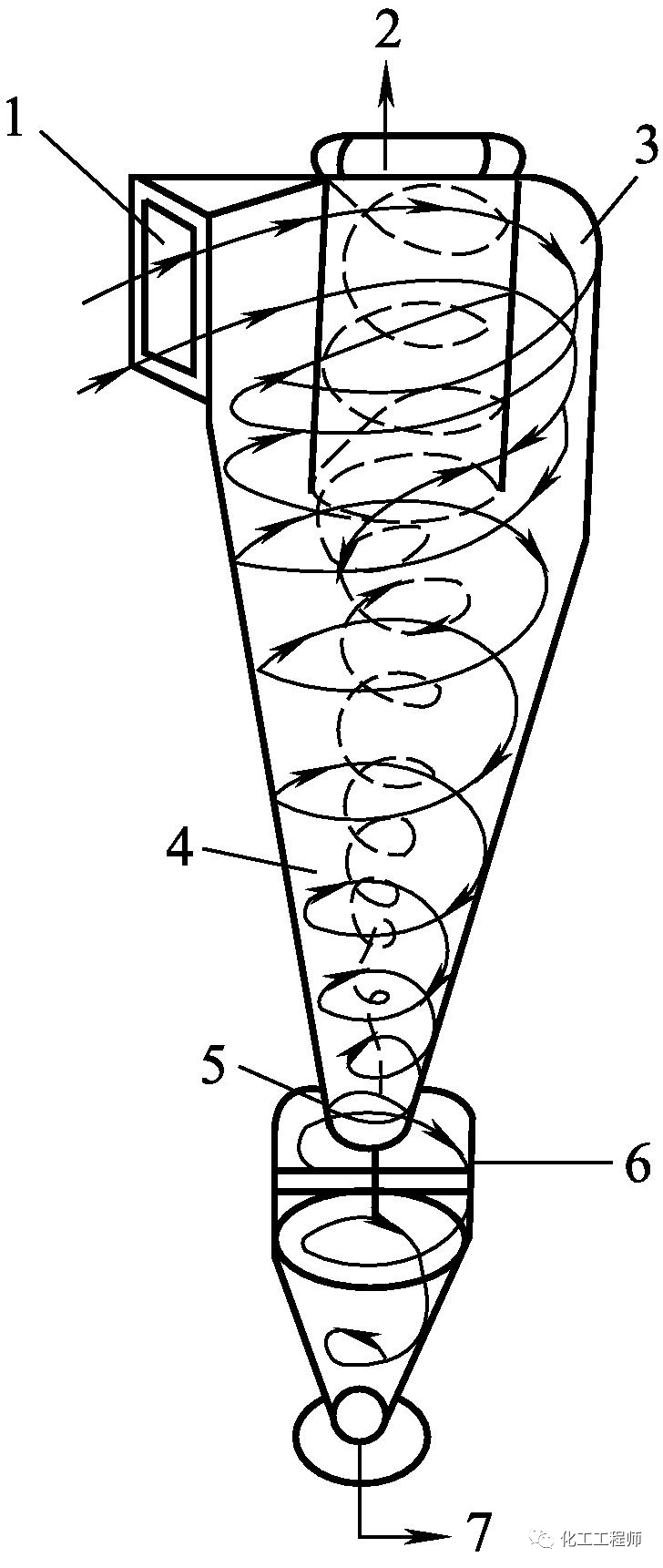

1—含尘气体进口；2—清净气体出口；3—螺旋顶盖；4—旋涡流；5—旋涡流返回；6—灰斗；7—灰尘出口
3、旋风分离器几种不同方式

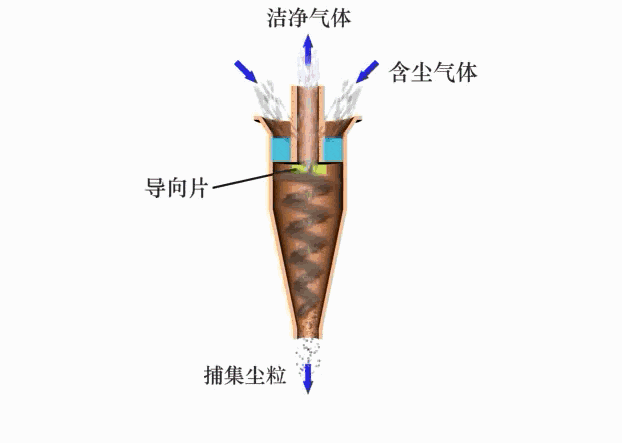

1）轴向进入旋风分离器反转式

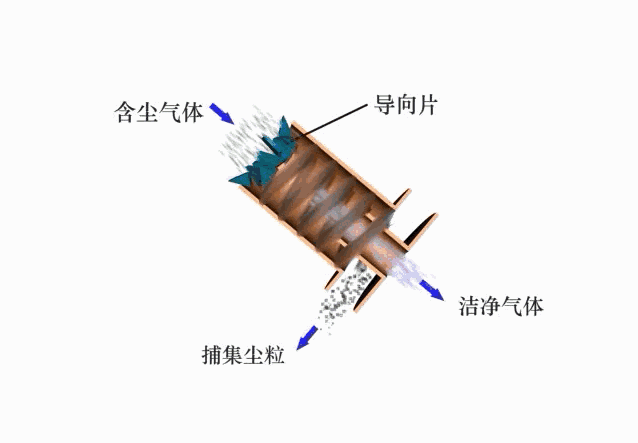

2）轴向进入旋风分离器直进式

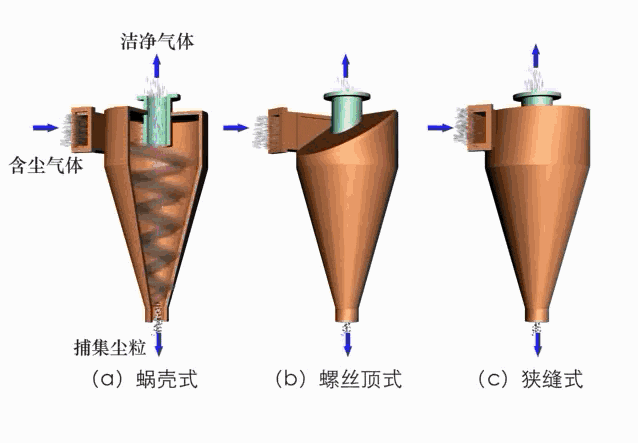

3）切向进入旋风分离器
4、特点：结构简单，造价较低，没有运动部件，操作不受温度、压力的限制，因而广泛用作工业生产中的除尘分离设备。
5、应用场合：一般可分离5μm以上的尘粒，对5μm以下的细微颗粒分离效率较低，可在其后接袋滤器和湿法除尘器来捕集。其离心分离因数在5～2500之间。
6、缺点：气体在器内的流动阻力较大，对器壁的磨损比较严重，分离效率对气体流量的变化比较敏感，且不适合用于分离黏性的、湿含量高的粉尘及腐蚀性粉尘。
后续文章中将继续介绍袋滤器、惯性分离器、静电除尘器、文丘里除尘器等。
