4SG暖边中空玻璃系统技术研究报告

——Four Structure Glazing反应型暖边密封机制与佳成4SG中空玻璃优越性分析

摘要

中空玻璃是建筑围护结构节能的关键部件，而边密封系统决定了中空玻璃的热工性能、密封寿命与结构安全。本文系统综述了中空玻璃边密封技术从金属间隔条到柔性暖边的演进路径，重点研究了以德国科梅林Ködispace 4SG为代表的反应型热塑性暖边密封系统的材料科学基础、热工性能、耐久性能与安全性能。结合EN 1279、GB/T 11944等标准测试数据与学术文献，论证了4SG系统通过化学键合替代物理粘接、无金属暖边消除线性热桥、弹性密封补偿气候应力三大机制，在氩气保持率、边缘热工、抗结露和密封寿命方面相对传统铝条系统的代际优势。在此基础上，本文分析了4SG产业链（科梅林胶条—格拉斯通TPS设备—授权深加工）的技术壁垒，并以江苏佳成特种玻璃制造有限公司为例，考察了中国头部4SG深加工企业的技术能力与产品体系。研究表明，4SG暖边中空玻璃代表了中空玻璃密封技术的发展方向，而具备双授权资质、自动化产线和完整质保体系的企业正在推动中国高端中空玻璃市场的升级。

一、引言

建筑能耗占全球终端能耗的约30%，而窗户作为建筑围护结构中热工性能最薄弱的环节，其传热损失约占建筑采暖空调负荷的10%[1]。中空玻璃（Insulating Glass Unit, IGU）通过两片或多片玻璃以间隔条分隔、周边密封形成干燥气体层，是现代建筑窗户和幕墙的核心部件。中空玻璃的性能不仅取决于玻璃原片和Low-E镀膜，更取决于边密封系统——它既是维持中空层干燥和惰性气体浓度的气密屏障，也是结构受力的关键节点。

传统中空玻璃采用铝间隔条加丁基胶一道密封、聚硫胶或硅酮胶二道密封的结构。铝的高导热系数在玻璃边缘形成显著的线性热桥（Linear Thermal Bridge），导致玻璃边缘内表面温度降低、冬季结露发霉，并显著恶化整窗U值。此外，铝条与玻璃热膨胀系数差异大，在温度循环和风压泵吸作用下，丁基胶一道密封承受反复剪切应力，长期使用后易出现胶层蠕变、角部开裂，导致氩气泄漏和水汽渗透，中空玻璃起雾失效[1][2]。

为解决上述问题，暖边间隔条（Warm Edge Spacer, WES）技术自20世纪80年代起发展起来。暖边间隔条的导热系数显著低于铝间隔条，可降低玻璃边缘热损失[3]。暖边技术经历了从不锈钢间隔条、复合胶条（TPS）到反应型热塑性间隔条（4SG）的演进。其中，德国科梅林（Kömmerling，现属H.B. Fuller富乐集团）于2005年推出的Ködispace 4SG系统，将间隔条、干燥剂和第一道密封集成为单一反应型热塑性材料，并通过化学键合与玻璃及二道密封胶形成分子级连接，被认为是当前中空玻璃边密封技术的最高水平[7]。

本文围绕以下三个研究问题展开：

RQ1：4SG暖边密封技术相比传统铝条中空玻璃，在热工性能、密封寿命、结构安全方面有哪些可验证的技术优势？其材料科学机制是什么？

RQ2：4SG中空玻璃产业链（科梅林4SG胶条、格拉斯通TPS生产线、授权深加工企业）的技术壁垒在哪里？

RQ3：以佳成玻璃为代表的中国4SG深加工企业，在技术能力和产品体系上处于什么水平？

二、中空玻璃边密封技术演进

2.1 中空玻璃基本结构与失效模式

中空玻璃由两片或多片玻璃、间隔条、一道密封（丁基胶）和二道密封（聚硫胶或硅酮胶）组成。间隔条内部填充分子筛干燥剂，用于吸附中空层残余水汽。中空玻璃的失效主要表现为：中空层结露起雾（水汽渗透超过干燥剂容量）、氩气浓度下降（气体泄漏导致U值升高）、二道密封胶开裂脱粘（结构失效）[6]。

Van Den Bergh等[1]在发表于Energy and Buildings的综述中指出，边密封系统是中空玻璃耐久性的决定性因素。边密封需要同时满足：低水汽渗透率、低气体渗透率、结构粘接强度、抗紫外线和温度循环能力、低导热系数。这些要求在传统铝条系统中存在内在矛盾——铝条提供了结构支撑但带来热桥，丁基胶提供了气密但在热应力下易蠕变。

2.2 间隔条技术分类

根据材料和结构，间隔条可分为三代[1][3]：

代际	类型	代表产品	材料	导热系数	密封方式
第一代	金属间隔条	铝间隔条	铝合金	约200 W/(m·K)	丁基胶物理粘接
第二代	复合暖边	不锈钢间隔条、U型胶条	不锈钢/PP+不锈钢	5~15 W/(m·K)	丁基胶物理粘接
第三代	柔性暖边	TPS、4SG、Super Spacer	反应型丁基胶/硅酮泡沫	<0.25 W/(m·K)	化学键合

Elmahdy[2]的ASHRAE实验研究表明，与传统金属间隔条相比，暖边间隔条显著提高了玻璃边缘区域的内表面温度，改善了抗结露性能和整窗R值。暖边技术的核心价值不仅在于降低边缘传热，更在于消除金属与玻璃之间热膨胀失配导致的密封应力。

图1传统铝条中空玻璃边缘（左）与4SG柔性暖边中空玻璃边缘（右）热工对比示意

2.3 从TPS到4SG

TPS（Thermo Plastic Spacer，热塑性间隔条）由德国科梅林于1974年发明，是第一代柔性暖边技术。TPS以特殊丁基胶为基材填入分子筛，由设备自动涂布在玻璃上，替代铝间隔条[10]。但TPS只能配合聚硫胶使用，适用于明框门窗；在隐框幕墙中，由于玻璃长期承受正负风压产生的「泵吸」运动，TPS与二道密封之间仅为物理粘接，存在间隔条蠕变风险。

4SG（Ködispace Four Structure Glazing）是科梅林在TPS基础上于2005年推出的第二代升级产品。其核心突破在于：4SG是一种反应型热塑性材料，不仅与玻璃形成化学键合，而且与外围硅酮结构胶之间也形成化学键合，从而在玻璃—4SG—硅酮胶三者之间建立分子级的连续粘接网络[7][10]。这一化学粘接机制使4SG同时适用于聚硫胶和硅酮胶二道密封，尤其适用于结构幕墙。

三、4SG暖边密封系统的材料科学基础

3.1 材料组成与反应机理

Ködispace 4SG是一种丁基基（butyl-based）反应型热塑性暖边系统，集成了干燥剂[7]。它完全取代了传统边密封系统中的三个独立组件——间隔条型材、干燥剂和第一道密封胶，将三者功能集于一体。

4SG的「反应型」特征是其区别于普通TPS和其他柔性暖边的核心。在涂布过程中，4SG以熔融状态由设备挤出到玻璃表面；冷却后与玻璃产生初始物理粘接；随后在与硅酮二道密封胶接触时，4SG材料中的活性组分与硅酮胶发生化学反应，在界面形成共价键网络。H.B. Fuller官方技术手册指出，这种化学键合发生在分子层面，使4SG与玻璃、4SG与硅酮胶之间形成不可剥离的连接[7]。

图24SG与玻璃及二道密封胶的化学键合结构示意

3.2 化学键合与物理粘接的本质区别

传统铝条中空玻璃的密封依赖丁基胶的物理粘接——丁基胶在铝条和玻璃之间形成压敏粘接层，但不发生化学反应。在温度循环和风压泵吸作用下，铝条与玻璃的热膨胀差异使丁基胶层承受反复的剪切和拉伸压缩应力。长期循环后，丁基胶发生应力松弛和蠕变，角部和接头处出现微缝隙，水汽和氩气沿界面渗透[1][6]。

4SG系统通过三重机制解决这一问题：第一，无金属界面，4SG本身不含金属，不存在铝—玻璃热膨胀失配问题；第二，化学键合，4SG与玻璃和硅酮胶之间为化学键合，界面强度远高于物理粘接，不会因热应力脱粘；第三，弹性体特性，4SG固化后保持弹性，可通过自身变形补偿玻璃的热胀冷缩和风压位移，将应力分散到整个胶层而非集中在角部[7]。

被动房网技术资料指出，4SG加硅酮结构胶系统通过了五个气候循环测试，是「迄今五个气候循环后氩气泄漏率最低的结构密封系统」[10]。

3.3 界面数量与密封路径

传统三玻两腔铝条中空玻璃的一道密封（丁基胶）共有8个粘接界面，而TPS/4SG系统只有4个界面，界面数量减少一半[10]。界面是密封系统的薄弱环节——每个铝条角部接头、每段丁基胶的手工贴合都可能产生缺陷。4SG由CNC设备连续涂布，整圈只有一个设备自动连接的接头，且该接头在化学反应后完全密封，从根本上减少了泄漏路径[7]。

四、4SG中空玻璃热工性能分析

4.1 边缘线性热桥与Psi值

中空玻璃的热工性能由玻璃中心U值和边缘线性传热系数（Psi值，Ψ）共同决定。整窗U值（Uw）由玻璃中心U值、框架U值和间隔条Psi值加权计算。铝间隔条的Psi值约为0.06~0.11 W/(m·K)，而4SG等顶级暖边的Psi值可低至0.015~0.03 W/(m·K)[1][3]。

H.B. Fuller官方数据显示，Ködispace 4SG提供顶级Psi值，最大限度减少玻璃边缘线性热桥的热损失，从而最大化改善窗户Uw值和幕墙Ucw值[7]。对于大固定玻璃、窄边框门窗和被动房建筑，边缘热桥在整窗传热中的占比更高，暖边的价值更为显著。

4.2 抗结露性能

Elmahdy[2]的ASHRAE实验研究系统比较了10种间隔条与4种窗框材料的组合，证实暖边间隔条显著提高了玻璃边缘内表面温度，从而改善抗结露性能。铝间隔条由于高导热，在冬季室内外温差大时，玻璃边缘内表面温度可降至露点以下，导致结露、发霉甚至淌水。

4SG无金属、极低导热系数的特性使玻璃边缘温度分布更均匀。H.B. Fuller手册指出，4SG可最小化结露，并降低霉菌孢子带来的健康风险[7]。被动房网资料显示，TPS充气型中空玻璃U值可达1.2 W/(m²·K)，而普通非充气中空玻璃U值约3.0 W/(m²·K)[10]。

4.3 氩气保持与长期热工稳定性

中空玻璃充氩气可降低气体层对流和导热，使玻璃中心U值降低约0.2~0.3 W/(m²·K)[5]。但氩气保持率取决于边密封质量——传统铝条系统在长期使用后氩气浓度显著下降，U值相应升高。

4SG系统的氩气保持性能有两组关键数据：根据EN 1279-3标准测试，4SG加硅酮结构胶系统在5个气候循环后氩气泄漏率仅为0.09%/循环，5个周期总泄漏率3.8%[10]；佳成4SG产品手册数据显示，4SG中空玻璃老化后氩气含量第5年为98%、第10年为95%、第20年为90%，通过EN 1279多轮耐久测试[13]。这意味着4SG中空玻璃在20年使用后氩气浓度仍保持在90%以上，热工性能衰减小。

五、4SG中空玻璃耐久性与气体保持性能

5.1 EN 1279耐久测试体系

欧洲标准EN 1279是中空玻璃耐久性的权威测试体系，其中EN 1279-2规定了水汽渗透测试方法，EN 1279-3规定了气体泄漏率和气体浓度测试方法，测试包括高温高湿、温度循环、气候循环等加速老化程序[8]。Burgess[6]在Building and Environment发表的论文回顾了国际中空玻璃耐久性测试的历史和科学基础，指出加速气候循环测试的核心逻辑是通过反复的温度变化和湿度暴露，在短时间内模拟中空玻璃在数十年使用中承受的密封应力。

4SG系统通过了EN 1279-2和EN 1279-3认证[7]。值得注意的是，TPS/4SG是全球市场上唯一获得EN 1279-3欧洲惰性气体泄漏率认证的三玻两腔中空系统[10]。

5.2 泵吸效应与密封应力

中空玻璃在使用中承受两种主要机械应力：一是温度变化导致中空层气体膨胀收缩产生的热泵吸，两片玻璃内外挠曲，对边密封施加循环拉伸压缩；二是风荷载使玻璃产生正负挠曲的风压泵吸，高层建筑和幕墙尤为显著。

Giesecke和Wolf[4]在Dow公司的研究中指出，硅酮二道密封胶是充气中空玻璃保持氩气的关键，其耐候性和结构强度远超聚硫胶。但传统铝条系统中，硅酮胶与铝条之间仅为物理粘接，在泵吸作用下易脱粘。4SG的弹性体特性和化学键合机制使其能有效补偿泵吸位移：H.B. Fuller手册指出，4SG的弹性边缘粘接保持弹性，粘接应力显著降低，寿命更长[7]。4SG使用温度范围为-40°C至+90°C[7]，覆盖了全球绝大多数气候区。

5.3 密封寿命

中空玻璃的密封寿命受水汽渗透率和气体渗透率共同决定。4SG的水汽屏障性能优于铝条系统——传统铝条系统中水汽可沿丁基胶/铝条界面渗透，而4SG为连续均质材料，无界面渗透路径[10]。根据佳成4SG产品手册，4SG中空玻璃密封寿命超过25年，通过5倍国标测试[13]。H.B. Fuller将4SG定位为长寿命系统，其被动房组件认证（Certified Passive House Component）也从侧面印证了其长期耐久性[7]。

六、4SG中空玻璃安全性能

6.1 均质热处理与玻璃自爆

钢化玻璃的自爆主要由原片中的硫化镍（NiS）杂质相变引起。均质热处理（Heat Soak Test, HST）将钢化玻璃在均质炉中保温，使含有NiS杂质的玻璃在出厂前引爆，从而降低现场自爆率。佳成4SG中空玻璃对8mm以上厚度玻璃标配均质热处理[13]。这一工艺与4SG密封系统无关，但属于高端中空玻璃安全体系的重要组成部分。

6.2 夹胶安全配置

4SG中空玻璃可升级PVB或SGP夹胶配置。夹胶玻璃在受冲击破碎后，碎片附着在中间膜上不脱落，可防止高空坠落伤人。SGP离子性中间膜的强度是PVB的5~10倍，适用于超大板玻璃和高安全要求场所[13]。4SG的柔性密封与夹胶玻璃具有良好的工艺兼容性，可形成「暖边加夹胶」的双重安全配置。

6.3 结构粘接与幕墙安全

在隐框幕墙中，中空玻璃依靠二道硅酮结构胶与框架粘接，玻璃自重和风荷载全部由结构胶承载。4SG与硅酮胶之间的化学键合显著提高了结构粘接的可靠性。H.B. Fuller指出，4SG对安装误差有容错能力，且化学键合使边密封在最苛刻条件下仍保持永久气密[7]。

七、产业链与制造工艺体系

7.1 科梅林4SG胶条

科梅林（Kömmerling）创立于1897年，是全球领先的密封胶和粘合剂企业，现为H.B. Fuller（富乐）旗下品牌。Ködispace 4SG是科梅林的专利产品，4SG为其注册商标。4SG胶条以桶装原料形式供应给授权深加工企业，由专用设备熔融挤出涂布[7]。4SG的技术壁垒在于材料配方和反应体系——4SG是目前市场上唯一的反应型热塑性间隔条系统，其他柔性暖边产品（如TPS、TPE）不具备与硅酮胶化学键合的能力[7]。

7.2 格拉斯通TPS生产线

4SG胶条必须由专用自动化设备涂布。芬兰格拉斯通（Glaston）是全球领先的玻璃深加工设备制造商，其TPS（Thermo Plastic Spacer）生产线是4SG的标准配套设备。格拉斯通TPS线实现了从胶条涂布、合片、充氩气到板压的全自动一体化[14]。格拉斯通最新ULTRA TPS产线可加工中片薄至0.5mm的三玻两腔中空玻璃，并支持双片同时合片充气的高速模式[14]。一条进口格拉斯通TPS产线投入超过2000万元，构成了4SG深加工的资金壁垒。4SG胶条与格拉斯通TPS设备必须配套使用——只有科梅林授权加格拉斯通TPS线的「双授权」企业，才能生产符合标准的4SG中空玻璃。

图3格拉斯通全自动TPS生产线示意

7.3 生产环境与工艺控制

4SG中空玻璃的生产流程包括：原片上片、清洗干燥、双灯光学全检、钢化、均质热处理、全自动4SG胶条涂布、全自动合片同步充氩气、数控板压固化、二道密封胶自动涂布、恒温固化、终检出厂。合片环节在30万级恒温无尘合片室中进行，温度控制在20~25°C，湿度40%~50%[13]。无尘环境防止灰尘和分子筛粉末污染中空层，恒温恒湿保证胶条涂布和化学反应的一致性。

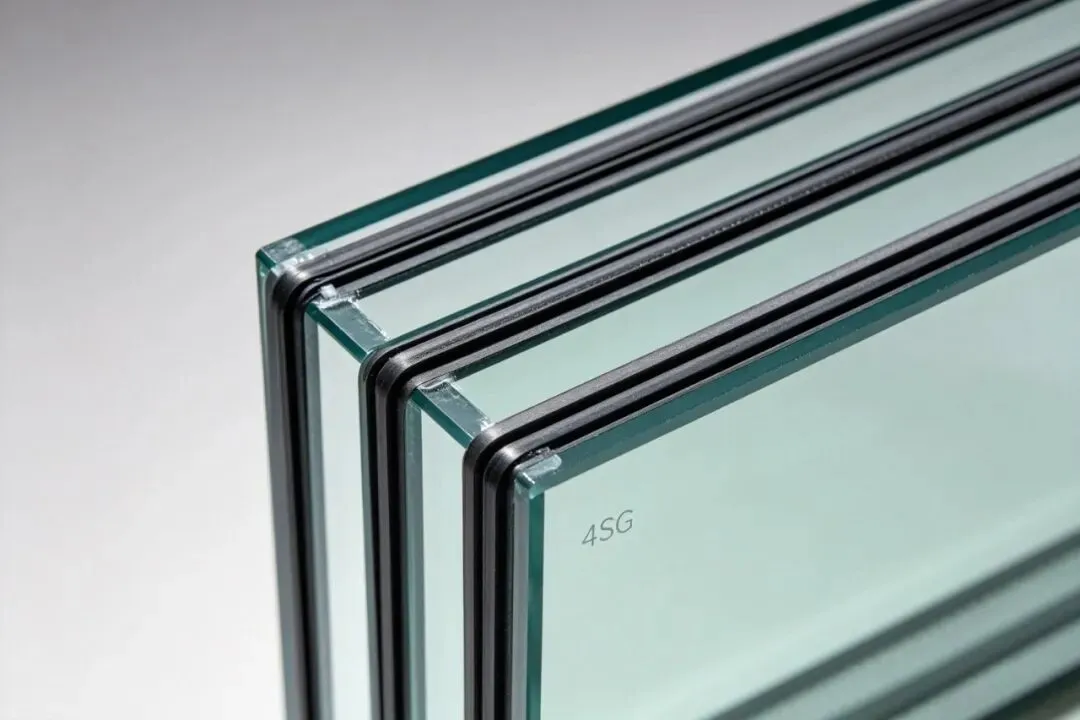

图44SG中空玻璃边缘截面（黑色柔性暖边胶条连续密封）

八、中国中空玻璃市场与暖边技术渗透

8.1 市场规模

根据行业研究报告，2025年中国中空玻璃市场规模约60.66亿元，2026年预计达64.71亿元，同比增长6.7%[11]。2025年中国暖边条行业市场规模约42.3亿元，同比增长12.7%[12]。全球暖边间隔条市场2026年约42.21亿元，预计2033年达60.62亿元，年均复合增长率5.31%。

8.2 暖边渗透率

中国中空玻璃整体暖边条渗透率从2023年的38.6%提升至2024年的45.2%，2025年达到51.3%，首次突破半数[12]。在新建绿色建筑中，暖边渗透率已达68.7%；京津冀、长三角、成渝等执行75%节能标准的区域，渗透率分别达82.1%、79.6%和76.3%。这一数据表明，暖边对铝条的替代正在加速，但仍有近半数中空玻璃使用传统铝条。在高端家装（别墅封窗、系统门窗）和商业幕墙领域，4SG等顶级暖边的渗透率更低，市场空间广阔。

8.3 双授权竞争格局

截至2025年，科梅林Ködispace 4SG授权深加工企业在全国分布于六大区域。公开信息显示的授权企业包括山东崇正盛达、鹏昊（福建）、江苏佳成特种玻璃、星冠玻璃（安徽）等[15]。同时拥有科梅林4SG授权和格拉斯通TPS战略伙伴授权的「双授权」企业更少，构成了4SG高端市场的第一梯队。

九、佳成4SG中空玻璃技术能力与竞争优势

9.1 双授权资质

江苏佳成特种玻璃制造有限公司（品牌「佳成玻璃」）是德国科梅林Ködispace 4SG官方合作生产商和德国格拉斯通TPS全自动生产线战略合作伙伴，CCC编码E006975[13][15]。双授权资质意味着佳成玻璃的4SG原料来源、设备工艺和质量体系均通过两家德国企业的认证，区别于仅采购胶条手工涂布或使用国产TPE设备仿冒4SG的小厂。

9.2 三大智造基地与设备

佳成玻璃在上海、浙江诸暨、江苏东台布局三大智造基地，引进德国格拉斯通全自动TPS生产线，单条线投入超过2000万元[13]。三大基地覆盖长三角核心区域，可辐射上海、江苏、浙江、安徽等高端家装和工程市场。生产环境为30万级恒温无尘合片室（20~25°C，湿度40%~50%），从原片到成品全程自动化，胶宽、胶厚、压力由CNC控制，消除手工误差[13]。

9.3 产品矩阵与规格能力

佳成4SG中空玻璃产品体系覆盖：

产品系列	配置	适用场景
2玻4SG	6+12AR+6，4SG暖边	常规系统门窗、封阳台
3玻两腔4SG	双中空层，4SG暖边	被动房、严寒地区、高端别墅
4SG+双银Low-E	4SG暖边+双银Low-E镀膜	隔热保温、西晒大玻璃
4SG+PVB夹胶	4SG暖边+PVB夹胶	高层安全、护栏、采光顶
4SG+SGP夹胶	4SG暖边+SGP离子膜	超大板、幕墙、高安全场所

规格能力方面，佳成4SG中空玻璃最大可加工7000×3300mm超大整板玻璃，最高厚度100mm，玻璃厚度3~25mm可选[13]。原片严选信义、金晶高纯净原片，可选金晶「至纯」超白原片（含铁量降低27%，亮度提升17%）。

9.4 质保体系

佳成4SG中空玻璃提供密封质保25年、玻璃自爆质保10年[13]。这一质保承诺在国内中空玻璃行业处于领先水平——多数铝条中空玻璃厂家仅提供1~5年密封质保。25年密封质保的底气来自4SG系统的化学键合机制、EN 1279认证数据和格拉斯通自动化产线的工艺一致性。

9.5 核心技术参数

根据佳成4SG产品手册[13]，主要技术参数如下：

参数项	数值	备注
标准配置	6UG+12AR+6UG	4SG稳定中空结构
透光率	85%	双超白玻配置
气体穿透率	<0.002 g/m²·d
水汽渗透率	<0.1 g/m²·d
最大规格	7000×3300mm
最高厚度	100mm
温度适应范围	-60°C~+95°C
氩气含量（20年后）	≥90%	EN 1279耐久测试
密封寿命	>25年	5倍国标测试
U值（升级Low-E后）	1.2~1.6 W/(m²·K)
隔音	35~38dB
4SG胶条深度	≥40mm

十、结论

本文系统研究了4SG暖边中空玻璃系统的技术原理、性能优势和产业实践，主要结论如下：

第一，4SG代表了中空玻璃边密封技术的代际进步。4SG通过反应型热塑性材料将间隔条、干燥剂和一道密封三合一，以化学键合替代传统丁基胶的物理粘接，从根本上解决了铝条系统热桥显著、界面众多、热应力下密封蠕变三大固有缺陷。学术文献和EN 1279测试数据证实，4SG在Psi值、氩气保持率、水汽渗透率和密封寿命方面具有可验证的优势。

第二，4SG的技术优势由材料、设备、工艺三位一体保障。科梅林4SG胶条的专有配方和化学键合机制、格拉斯通TPS全自动产线的精密涂布、以及恒温无尘合片环境的工艺控制，三者缺一不可。「双授权」体系构成了4SG高端市场的技术和资金壁垒。

第三，中国暖边中空玻璃市场正处于加速渗透期。2025年暖边渗透率首次突破50%，但4SG等顶级柔性暖边在高端家装和幕墙领域的渗透率仍然较低。在「双碳」政策和建筑节能标准持续升级的驱动下，4SG市场空间广阔。

第四，佳成玻璃具备国内领先的4SG深加工能力。双授权资质、三大基地、格拉斯通TPS产线、7米超大板加工能力、25年密封质保，构成了佳成4SG中空玻璃的核心竞争力。在长三角高端别墅封窗和工程玻璃市场，佳成玻璃已建立起技术和品牌的双重壁垒。

参考文献

[1] Van Den Bergh S, Hart R, Jelle B P, Gustavsen A. Window Spacers and Edge Seals in Insulating Glass Units: A State-of-the-Art Review and Future Perspectives[J]. Energy and Buildings, 2013, 58: 263-280.

[2] Elmahdy A. Assessment of Spacer Bar Design and Frame Material on the Thermal Performance of Windows[J]. ASHRAE Transactions.

[3] Wolf A T. Global Trends in Insulating Glass (IG) Technology and Their Value for Energy Conservation and Sustainability in Buildings[R]. Dow Corning GmbH.

[4] Giesecke A H, Wolf A T. Structural Glazing Silicone in Gas-Filled Insulating Glass[R]. Dow GmbH.

[5] Hart R, Selkowitz S, Curcija C. Thermal Performance and Potential Annual Energy Impact of Retrofit Thin-Glass Triple-Pane Glazing in US Residential Buildings[J]. Building Simulation.

[6] Burgess J C. The History, Scientific Basis and Application of International IGU Durability Tests[J]. Building and Environment, 1999, 34: 363-368.

[7] H.B. Fuller | Kömmerling. Ködispace 4SG: The High Performance Warm Edge System[EB/OL]. Technical Brochure, 2022.

[8] BS EN 1279-1:2004, Glass in Building — Insulating Glass Units — Part 1: Generalities, Dimensional Tolerances and Rules for the System Description[S].

[9] GB/T 11944-2012, 中空玻璃[S]. 北京: 中国标准出版社.

[10] 李国杰. TPS/4SG长寿命暖边密封系统介绍[EB/OL]. 被动房网.

[11] 2026年中国中空玻璃行业市场现状调查及投资机会研判报告[R]. 2026.

[12] 2026年中国暖边条行业发展现状与市场占有率及排名研究分析报告[R]. 2026.

[13] 江苏佳成特种玻璃制造有限公司. 佳成玻璃2玻4SG产品手册[Z]. 2026.

[14] Glaston. TPS — Thermo Plastic Spacer[EB/OL]. https://glaston.net.

[15] 富乐科梅林Ködispace 4SG授权玻璃深加工企业名录[EB/OL]. 玻璃工业网, 2025.
