当英伟达把光模块功耗列为 CPO 的核心驱动力时，这个行业就不再只是「光通信圈的自嗨」了。
SemiAnalysis 在 2026 年 1 月发布的 CPO 白皮书，系统拆解了共封装光学（Co-Packaged Optics）的技术路径、产业格局与商业化节奏。这篇文章提炼其中最关键的 9个判断，带你看清这场「用光替代铜」的互联革命。
01 为什么需要 CPO：铜线已到物理极限，可插拔光模块撞上功耗墙
AI 工作负载正在把互联逼到墙角。NVLink 铜线带宽已达 7.2 Tbit/s/GPU，Rubin 一代将翻倍至 14.4 Tbit/s，但铜线的传输距离最多 2 米——scale-up 域被死死压缩在 1-2 个机架之内。更快的 SerDes 开发，被 SemiAnalysis 称为「缓慢磨人的苦差事」。
功耗账更触目惊心：一个 20 万张 GB300 NVL72 的三层网络集群，IT 关键功耗 435 MW，其中光模块独占 17 MW（约 4%）。黄仁勋在 GTC 2025 上亲口把光模块功耗列为 CPO 的核心驱动力。
CPO架构对光互连层的功耗优化显著，每 800G 带宽功耗从 16-17W 降到 4-5W，降幅 73%。放到 20 万 GPU 集群里看：CPO 三层网络方案总网络功耗降 35%，两层方案降 48%；光引擎功耗最多可降 84%。

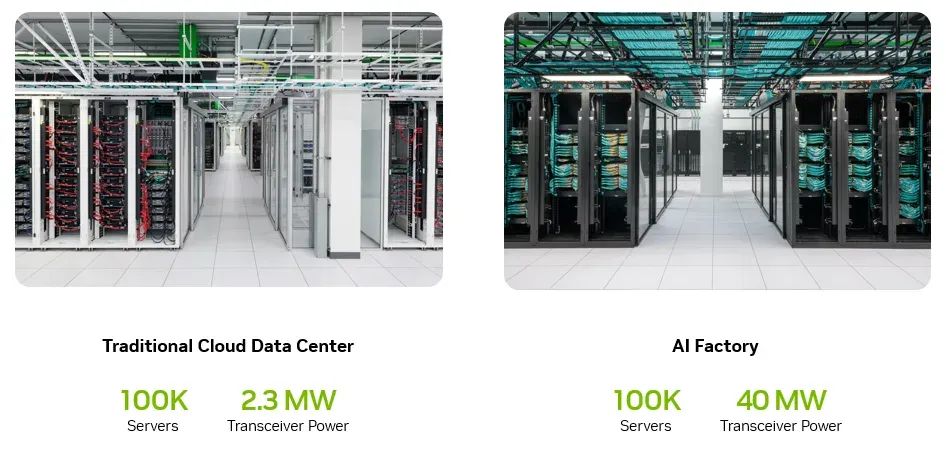

▲ 传统云数据中心 vs AI 工厂：同样 10 万台服务器，收发器功耗从 2.3MW 飙升至 40MW（图源：NVIDIA）
02 技术路径对比：DSP 光模块 vs LPO/NPO vs CPO
三条路线的本质区别在于「光电转换点离 ASIC 有多远」：传统 DSP 可插拔光模块插在交换机前面板，电信号要在 PCB 上传输 20~30cm，每 800G 功耗 16-17W；LPO 去掉 DSP、NPO 把光引擎挪近 ASIC，功耗降到 8-10W，但仍可插拔；CPO 把光引擎直接放到 XPU/交换 ASIC 旁边，去除 DSP、只用短距低功耗 SerDes，每 800G 功耗仅 4-5W。
代价是标准化和可维护性：可插拔方案生态成熟、多供应商、坏了就换；CPO 功耗最低、带宽密度最高、支持最大的 scale-up 域，但「坏了怎么办」仍是悬而未决的问题。

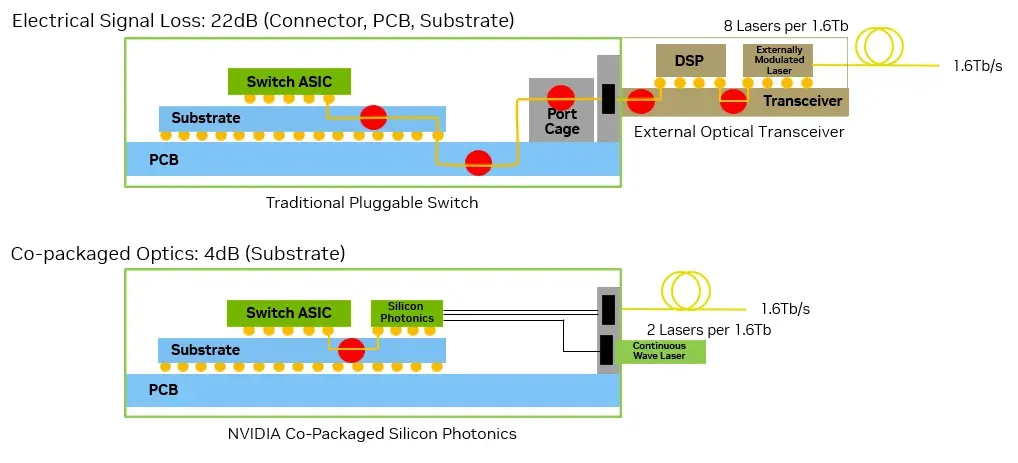

▲ 可插拔方案电损耗高达 22dB，CPO 压缩到约 4dB，激光器数量也从 8 个降到 2 个（图源：NVIDIA）
03 CPO 核心架构：从电信号到光信号的「零距离」
CPO 的核心收益可以总结为五条：消除 DSP 功耗；SerDes 传输距离从 20-30cm 缩到数毫米；传输能耗降低 80% 以上；shoreline 带宽密度大幅提升；scale-up 域突破机架限制。
光引擎（OE）由 PIC（光子集成电路）与 EIC（电子集成电路）混合键合而成，置于基板或中介层上。激光器则被刻意放在封装之外——外部激光源（ELS）做成前面板可插拔模块，因为它怕热、易坏，需要热插拔更换。封装演进路径从「基板集成」到「中介层集成」，最终走向 3D 堆叠：Lightmatter 的 Passage 已演示把光互连层置于计算芯片下方的方案。

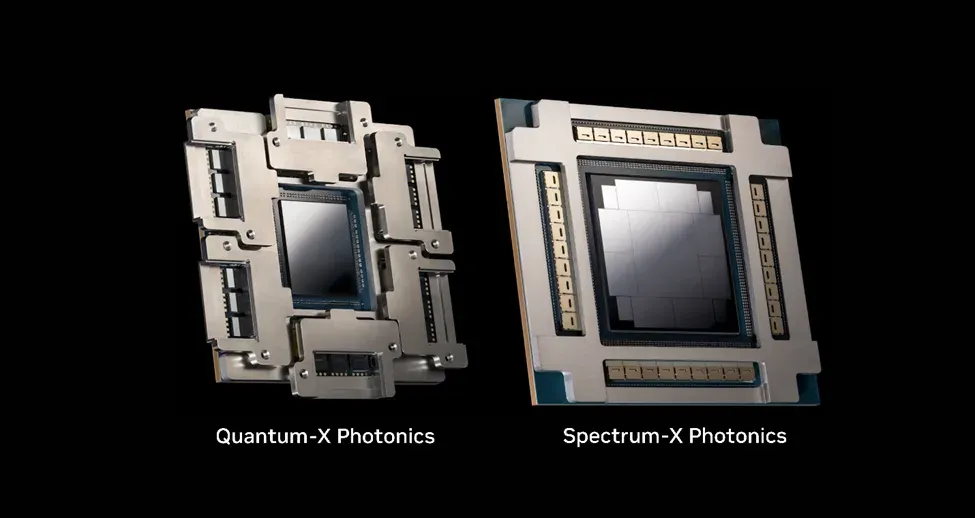

▲ Quantum-X 与 Spectrum-X Photonics 封装实拍：中央交换 ASIC，四周环绕可拆卸光学子组件（图源：NVIDIA）
04 硅基调制器三足鼎立：MZM vs MRM vs EAM
调制器是光引擎里最关键的器件，三条路线各有拥趸：MZM（马赫-曾德尔）成熟稳定但尺寸大，Nubis 在 scale-up CPO 中采用；MRM（微环）尺寸极小、支持 WDM，但对温度极度敏感——2°C 变化就导致 0.14nm 波长偏移，超过 0.1nm 即失效，需要加热器持续恒温，Nvidia、Ayar Labs、Broadcom 都选了它；EAM（电吸收）温度稳定性最好，可容忍 35°C 瞬时变化，但工艺复杂、InP 晶圆小且良率低，采用者是 Celestial AI。
最值得记住的判断：Nvidia 与 TSMC 已实现 200G PAM4 MRM 量产，颠覆了业界「MRM 仅限于 NRZ 调制」的旧认知。

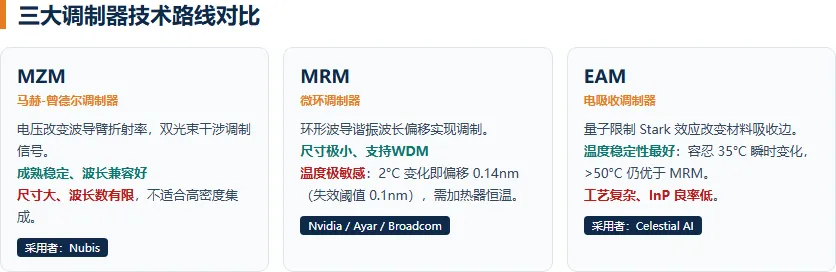

▲ 三大调制器技术路线对比（自绘）
05 TSMC COUPE：硅光子集成平台的首次商业化尝试
COUPE（Compact Universal Photonic Engine）是台积电的硅光子集成平台：EIC 用 N7 先进 CMOS 工艺承载驱动器、TIA 与加热器控制器；PIC 用 SOI N65 成熟节点承载调制器、波导与探测器——光学器件不受益于制程缩放，较大几何尺寸反而性能更好。两者通过混合键合（Hybrid Bonding）整合，而台积电是唯一大规模量产过芯片-晶圆混合键合的代工厂（AMD 产品已批量出货）。
战略上，COUPE 是台积电从逻辑制造向硅光子封装延伸的抓手：采用 COUPE 就等于绑定台积电制造的 PIC。Nvidia（Quantum-X / Spectrum-X）、Broadcom（Bailly）、Ayar Labs、Ranovus 均已采用或纳入路线图。
备注，国内硅集高密集成平台已在积极布局，未包含在CPO白皮书中，后续文章将展开讨论。

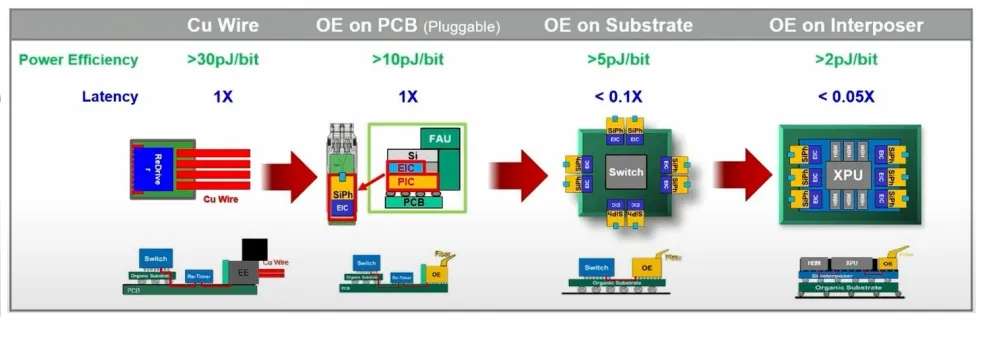

▲ 从铜线到 OE on Interposer：能效从 >30pJ/bit 一路压到 >2pJ/bit，延迟降至 1/20（图源：TSMC）
06 TCO：量化的降本增效
网络总成本占集群总成本的 15-18%，而后端网络占网络成本的 85%、光模块又占网络成本的 60%。CPO架构大幅砍掉光互连BOM，对互连成本的影响肉眼可见。
以NV的Q3450 CPO交换机为例，其提供 144 个 800G 端口，高端口密度让网络从三层压到两层，交换机与光模块数量同步减少，还省掉了 Shuffle Box 等外部配线。Spectrum 6800（512 端口 × 800G = 409.6T）两层网络即可连接 131,072 张 GPU——这是铜线时代无法想象的规模。

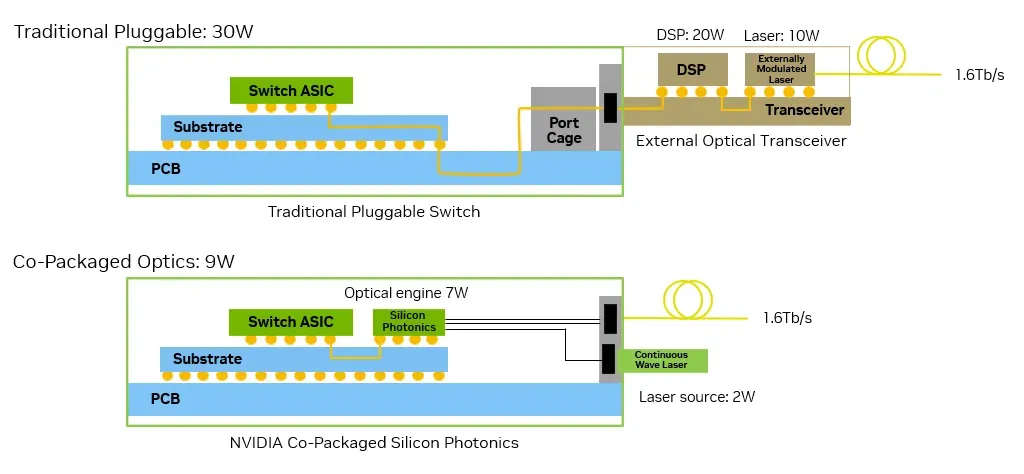

▲ 传统可插拔 30W vs CPO 9W：DSP 与激光器功耗被大幅压缩（图源：NVIDIA）
07 巨头产品路线：Nvidia & Broadcom
Nvidia Quantum X800-Q3450：28.8 Tbit/s 单封装（144 端口 × 800G），18 个 1.6T 光引擎，业界首创 200G PAM4 MRM，PIC 用 TSMC SOI N65、EIC 用 TSMC N6、COUPE 混合键合封装。结构上 6 个可拆卸光学子组件各含 3 个光引擎，液冷覆盖 ASIC 与 CPO——严格说这是 NPO（可拆卸 OE），但性能影响极小，这是英伟达对「CPO 坏了怎么办」的回答。Spectrum-X Photonics（以太网路线）将于 2026 下半年到来：SN6810 为 102.4T，SN6800 达 409.6T。
Broadcom 前期走 FOWLP（扇出晶圆级封装）路线，EIC 通过 TMV 连接 PIC，OSAT 伙伴为 ASE/SPIL，更贴近现有供应链能力；Bailly 平台 6.4T 光引擎使用 MRM，选择了 TSMC COUPE作为合作平台，与NV的方案实现产业链归一。

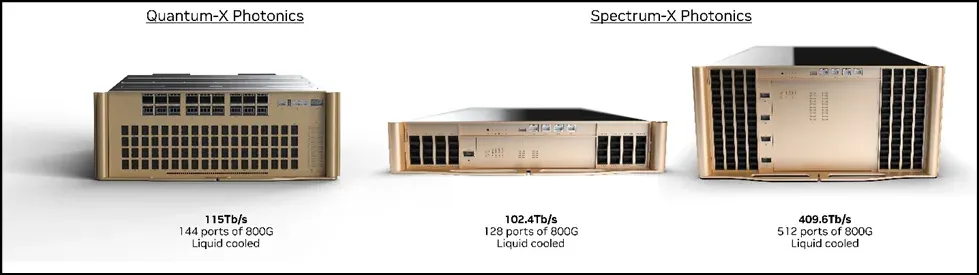

▲ NVIDIA Quantum-X 与 Spectrum-X Photonics 交换机系统全家福（图源：NVIDIA）
08 供应链关键节点：先进封装成为不可替代的一环
拆开 Nvidia CPO 的供应链：激光源需要高功率多波长激光器与 ELS 模块（严格对准耦合）；PIC 制造看 TSMC（SOI N65）、GlobalFoundries（Fotonix）与 Tower Semi；EIC 制造 TSMC（N7/N6）一枝独秀；封装环节 TSMC COUPE 混合键合与 Broadcom 的 FOWLP（ASE/SPIL）两条路线并行。
核心判断：TSMC 凭借 COUPE 平台正从逻辑制造向硅光子封装延伸，成为 CPO 生态中不可替代的核心节点——它同时握住了 EIC 先进逻辑、PIC 制造与混合键合封装三张牌。

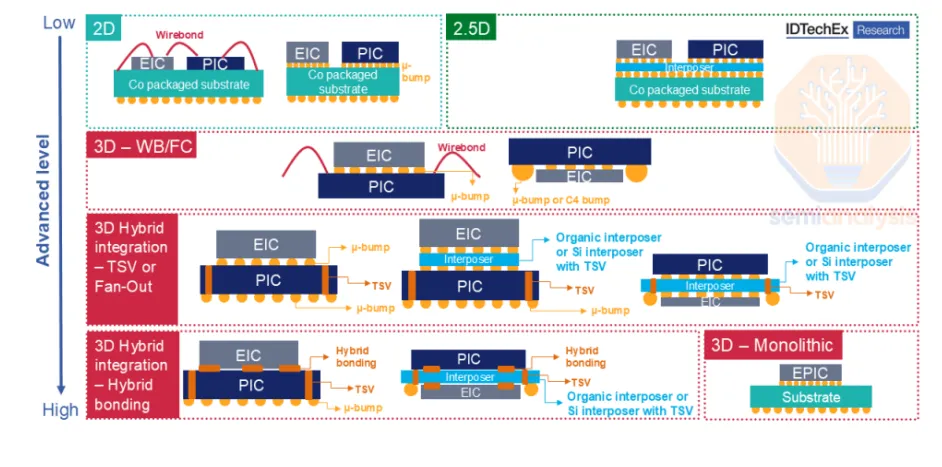

▲ PIC-EIC 封装方法谱系：从 2D 引线键合到 3D 混合键合与单片集成（图源：IDTechEx）
09 挑战与可靠性：CPO 距离规模化还有多远
Meta 的 CPO 规模部署研究给出了一组矛盾的数据：不可维修故障率 0.06% 看似很低，但单次故障影响范围高达 64 个 800G 端口——该研究基于 FR 光学，下一代 DR 光学的可靠性仍待验证。
标准化仍处「西部荒野」阶段：可插拔光模块有 OIF 电气标准、IEEE 802.3 PMD 光学标准、MSA 机械协议三层保障，CPO 目前缺乏同等标准化，部分方案走向完全专有，OIF 的 CPX 范式正试图补位。运维层面，灰尘（机箱内部积灰比光纤端面更难处理）、光纤管理（每引擎 2 个光纤阵列、长度各异）、温度（MRM 需持续恒温）都是真实成本。SemiAnalysis 甚至把折中的 OBO（板上光学）评价为「最差的两全其美」；更简单的替代方案 CPC（共封装铜）也在虎视眈眈。

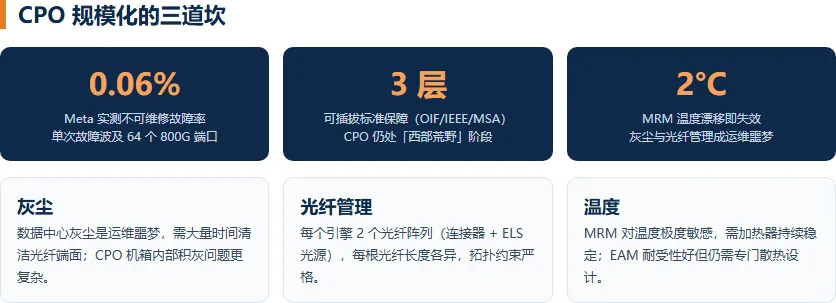

▲ CPO 规模化的三道坎：可靠性、标准化、环境运维
总结与展望：CPO 的机遇与路径
第一，scale-up 是 CPO 的主战场——scale-out 网络中 CPO 将与可插拔共存，但 scale-up 场景里 CPO 是突破铜线物理限制的唯一解。
第二，功耗降低是硬通货——每 800G 从 16-17W 到 4-5W，在超大集群中意味着数十兆瓦的电力节省，直接转化为 TCO 优势。
第三，技术路线尚未收敛——MRM/EAM/MZM 各有优劣，混合键合与 FOWLP 之争继续，OIF CPX 标准化是规模化前提。
第四，可靠性是最后的门槛——0.06% 的故障率在大规模部署中仍不可接受。
节奏上：2025 年 CPO 产品开始样机出货，2026 下半年 Nvidia Spectrum-X Photonics 发布，2026-2027 更大规模现场验证，2028 年以后 CPO 有望成为 scale-up 主流。这场「用光扩展互联」的革命，才刚刚开始。

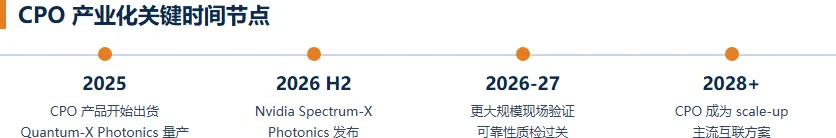

▲ CPO 产业化关键时间节点（自绘）
参考资料：SemiAnalysis《Co-Packaged Optics (CPO) Book》(2026.01)；NVIDIA GTC 2025 keynote 及开发者博客；TSMC 公开资料；Broadcom 公开资料；Meta CPO 规模部署研究；Hot Chips 2025。
