一、背景信息
随着智能汽车产业迈入软件定义汽车（SDV）与中央计算 + 区域电子电气架构（EEA）的全新阶段，车载电子电气系统呈现出控制器集中化、软件代码海量化迭代、通信协议高速化（高带宽）、功能服务智能化的颠覆性变革。传统基于分布式 ECU、CAN 总线与本地 OBD 的售后诊断模式，已无法适配域集中式、中央计算式架构下的复杂故障定位、软件迭代维护、网络安全防护与全生命周期健康管理需求。
售后诊断作为汽车全生命周期质量保障的最后一公里，是连接 OEM、经销商、维修厂与终端用户的核心纽带，直接决定维修效率、服务成本、用户满意度与品牌口碑。要知道售后维护的好坏可代表主机厂OEM企业的技术脸面。本白皮书系统梳理新一代 EEA 对售后诊断的技术冲击与模式重构，基于个人浅浅 的认知，阐述售后诊断的架构演进、核心技术、标准体系、工具链、安全合规、生态构建与未来趋势，为整车厂、零部件供应商、售后机构打造远程化、智能化、安全化、平台化、生态化的新一代售后诊断体系提供全面指引，支撑智能网联与新能源汽车产业高质量、可持续发展。
二、售后诊断的产业价值与变革背景

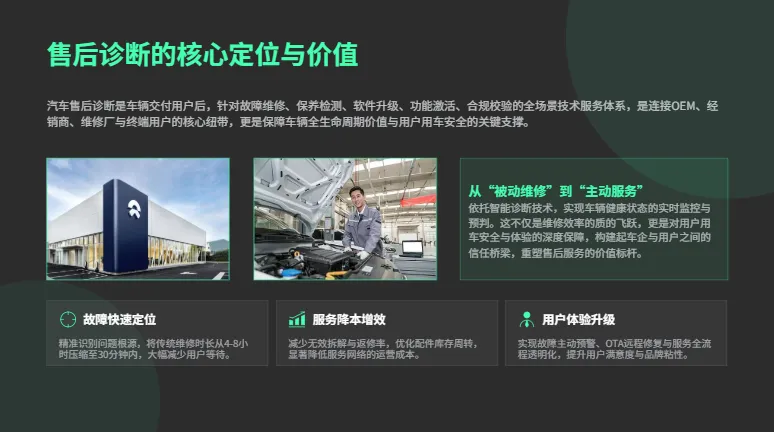

1、售后诊断的核心定位与价值
汽车售后诊断是车辆交付用户后，针对故障维修、保养检测、软件升级、功能激活、合规校验的全场景技术服务体系，核心价值体现在：
-> 故障快速定位：精准识别硬件失效、软件 BUG、通信异常、配置错误，将传统维修时长从 4-8 小时压缩至 30 分钟内；
-> 服务降本增效：减少无效拆解、降低返修率、优化配件库存、提升技师效率，单车售后成本降低极大;
-> 用户体验升级：实现主动预警、远程修复、透明服务、快速响应，减少用户等待与出行中断（蔚来在这里做的非常好）；
-> 数据驱动迭代：汇聚海量售后故障数据，反哺研发设计、生产制造、零部件质量优化，形成研发 - 生产 - 售后数据闭环；
-> 安全合规保障：满足 ISO/SAE 21434 网络安全、UNECE R155/R156、OBD、GB 法规要求，防范安全漏洞与合规风险；
-> 生态价值延伸：赋能保险、二手车、出行服务等后市场业态，基于车辆健康数据挖掘增值服务空间。

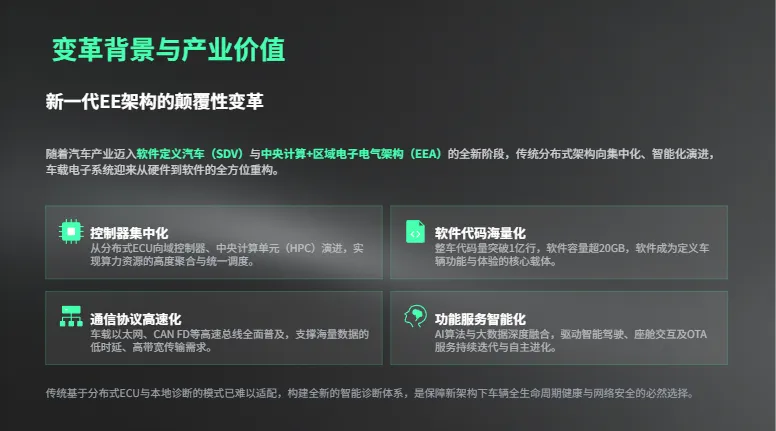

2、新一代 EEA 对售后诊断的颠覆性挑战
首先是架构复杂度指数级提升，传统架构中一般只有30-50 个分布式 ECU，通常是CAN/LIN 总线，诊断逻辑单一、故障边界清晰。域控架构中有5-8 个域控制器（动力 / 底盘 / 车身 / 座舱 / 智驾）+ 车载以太网 / CAN FD 混合总线，跨域依赖强、故障耦合度高。
而对于中央计算架构，一般会有1-2 个中央 HPC + 区域控制器（ZCU），多 OS（AutoSAR CP/AP、Linux、QNX）、SOA 服务化、虚拟机部署，故障呈现软件化、分布式、关联性特征。相关耦合性大，故障边界也不够清晰。对应的软件与数据规模爆炸增加，整车代码量超 1 亿行，软件容量达数20+ GB，OTA 迭代频繁，售后需兼容多版本、多配置、多批次。诊断数据从传统 DTC 扩展至总线日志、进程信息、时间戳、信号流、传感器原始数据，单车辆日产生数据超 100GB。其中软件故障占比超 70%，表现为偶发、隐性、复现难，传统读码清码模式完全失效。哈哈哈，看到上面这些头就大。

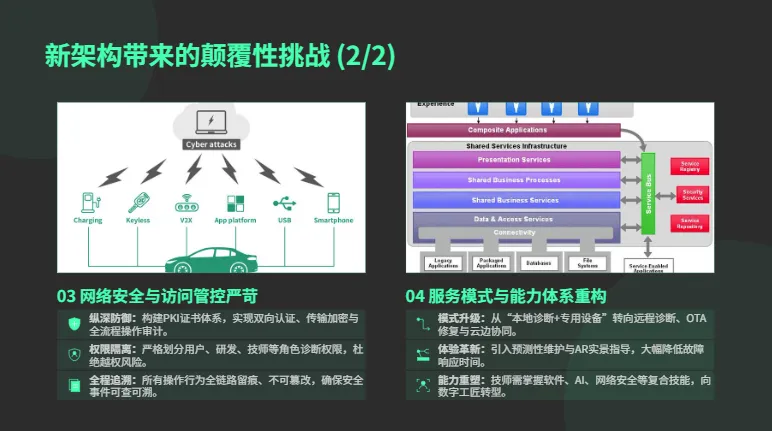

另外新的技术引进车辆，对应带来的影响就是网络安全与访问管控严苛，整车需构建PKI 证书体系、分级安全访问、双向认证、传输加密、操作审计的纵深防御，防止非法诊断、数据窃取、恶意刷写等技术手段，售后诊断权限严格隔离（用户 / 经销商 / 工程师 / 研发），操作全程留痕、可追溯、不可篡改。
最后是服务模式与能力体系重构，传统模式是本地技师 + 专用诊断仪，依赖经验、效率低下、覆盖有限。新模式是远程诊断、预测性维护、OTA 修复、AR 指导、云边协同，要求技师具备软件、网络、AI、安全复合能力。

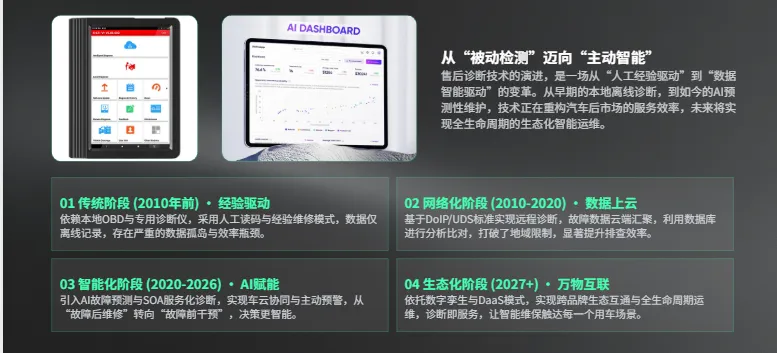

3、售后诊断技术演进历程
传统阶段（2010 年前）,形式是本地 OBD、CAN 诊断、专用诊断仪、人工读码、经验维修、离线记录。进店先读读整车故障码和相应DID信息，然后基于经验做判断。网络化阶段（2010-2020 年）就采用了远程诊断、DoIP、UDS 标准化、ODX/OTX 数据库、售后服务器、数据上云。通过数据库可以分析相应的故障码信息，有了进一步提高。
而对于智能化阶段（2020-2026年），新的AI技术引入到汽车售后行业，口iAI做 故障预测、大数据分析，通过OTA 远程修复预警、SOA 服务化诊断（SOVD）、车云协同解决车辆控制器内存需求增大导致成本上升。最后是生态化阶段（2027 年后），车辆全生命周期诊断、数字孪生、无人化运维、诊断即服务（DaaS）、跨品牌生态互通。
三、新一代售后诊断总体架构设计
1、设计原则
新一代的售后诊断架构，就要区分以往，有新的变化，详情如下：
-> 分层解耦：物理层、通信层、服务层、应用层、数据层分离，平台化、模块化、可扩展。
-> 车云协同：边缘端实时采集、本地初步诊断；云端大数据分析、AI 决策、远程调度。
-> 标准兼容：严格遵循 ISO 14229（UDS）、ISO 13400（DoIP）、ISO 22901（ODX）、ISO 13209（OTX）、AutoSAR、GB 标准。
-> 安全可信：全流程加密、认证、授权、审计，构建车载 - 通信 - 云端三级安全防护体系。
-> 智能高效：AI 驱动故障预测、自动诊断、远程修复、精准指导，效率提升 80% 以上。
-> 全生命周期：覆盖开发测试、EOL 产线、售后运维、报废回收，数据统一、流程贯通。
-> 生态开放：支持 OEM、经销商、第三方维修、零部件商、用户多角色接入，共建诊断生态。

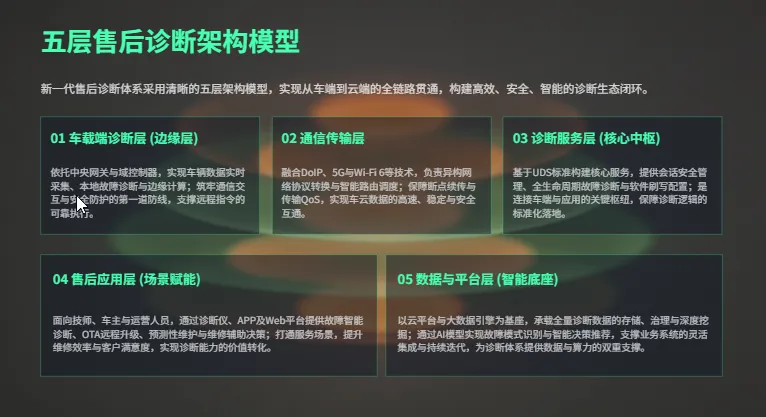

2、五层售后诊断架构模型
（1）、车载端诊断层（边缘层）
该层级核心载体是中央网关、域控制器、ZCU、HPC、车载诊断模块（DM）、HSM 硬件安全模块。其功能如下：
-> 数据采集：实时采集 DTC/DID、整车信号、核心域控日志、总线报文、运行状态、传感器数据；
-> 本地诊断：边缘计算实时异常检测、简单故障定位、预警上报；
-> 通信交互：支持 DoIP、CAN FD、LIN、5G/V2X，与云端 / 诊断仪双向通信。
-> 安全防护：HSM 加密、证书存储、安全访问、防篡改、防入侵。
-> 远程执行：接收云端指令，完成软件刷写、参数配置、功能测试、故障清除。
（2）、通信传输层
以往传统售后诊断架构都是tester直接连接车辆OBD口做诊断数据交互，新一代诊断架构如下：
-> 有线通信：DoIP（以太网）、CAN FD、LIN，适配本地诊断仪接入。
-> 无线通信：5G、Wi-Fi 6、V2X，低时延、高可靠、大带宽，支撑远程诊断与数据传输。
-> 协议栈：TCP/IP、DoIP（ISO 13400）、SOME/IP、AutoSAR CP/AP、UDSonCAN、TLS 1.3 加密传输。
该层级核心能力是解决协议转换、路由调度、断点续传、数据压缩、QoS 保障、离线缓存。

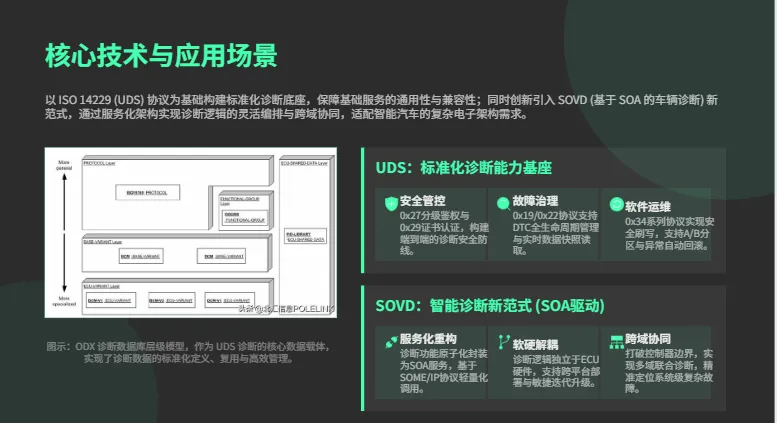

（3）、诊断服务层（核心）
基于 UDS（ISO 14229）构建售后专属服务集，适配新一代 EEA，另外新的诊断模式SOVD也提供了另外一个可能性：
->会话与安全：0x10（会话管理）、0x27（分级安全访问，售后 / 工厂 / 研发权限隔离）、证书认证Service 29。
->故障诊断：0x19（读 DTC / 快照 / 扩展数据 / 故障历史）、0x14（清 DTC）、0x22（读数据）、0x31（例程检测）。
->软件管理：0x34/35/36/37（远程刷写）、0x11（复位）、版本校验、A/B 分区、回滚机制。
->数据与配置：0x2E（写参数 / 配置 / VIN）、0x3D（标定）、功能激活、个性化配置。
->网络与安全：网关路由检测、SOME/IP 服务发现、入侵检测、证书更新、密钥协商。
->预测性维护：健康状态评估、故障趋势分析、寿命预测、预警上报。
（4）、售后应用层
诊断工具应用场景，经销商诊断仪（J2534/DoIP）、移动端 APP、Web 端管理平台。其核心业务模块具体如下：

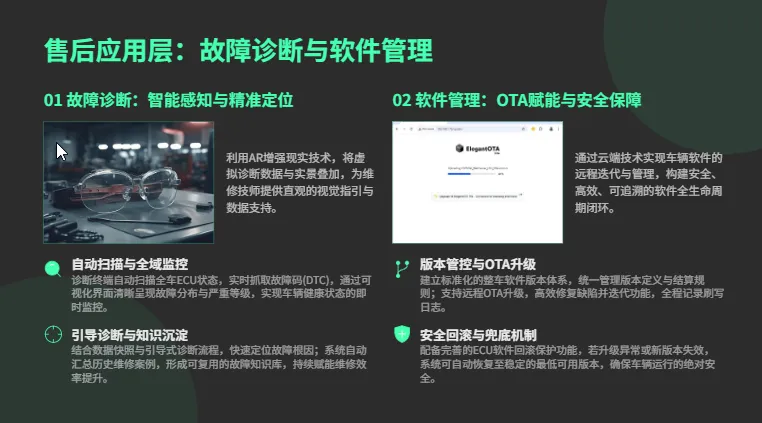

->故障诊断
首先Tester通过连接OBD口，Tester端自动发送诊断请求，实现自动扫描故障码信息并在诊断仪UI界面进行显示，比如可以一个方块表述一个ECU，显示其DTC故障个数、并通过快照信息实现精准定位。另外现在多数OEM实现了引导式诊断，定制维修指导手册和历史数据汇总实现数据追溯。
->软件管理
每个造车阶段都有相应的软件交样，在OEM定义软件版本管理系统，在OTA阶段，定义整车软件结算策略，可以通过OTA 远程升级解决软件bug，版本管理策略实现整车软件版本一致性，对于升级整车OTA有很大的帮助。在整车ECU软件升级过程中，为了防止出现刷写失败，需要定义刷写日志，用于分析刷写失败原因，定位原因故障点。最后回滚保护策略，保证ECU可实现回滚功能，保证ECU有最低版本软件可用。

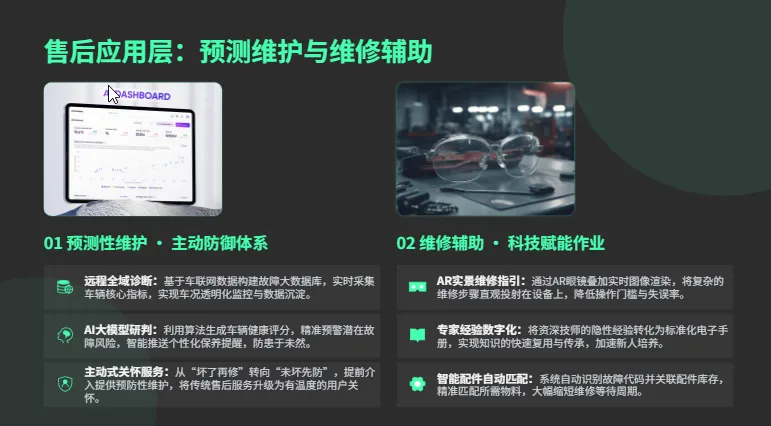

->预测维护
现在主机厂多数都实现了远程诊断功能，通过远程数据，形成大的数据库，基于AI大模型算哒，做健康评分、故障预警、保养提醒、主动服务。
->维修辅助
因为售后4S点技师技术水品参差不齐，现在多数都在做售后诊断能力扩展，比如上述提到的引导式诊断，这里也扩展说明AR 维修指导，通过图像渲染，明确每一辆车的维修引导式检测、并将经验汇总成电子维修手册，智能化做配件匹配，最终形成技术知识库。
->客户服务
平台客户服务模块围绕用户全流程服务需求搭建完整服务体系，集成多项实用核心功能，全方位提升用户服务体验。模块内置一键诊断功能，用户无需复杂操作，即可自主完成设备、业务相关问题快速自检，系统自动识别基础故障并给出初步处理方案，大幅降低沟通与问题排查成本。同时配备远程问诊能力，支持线上一对一专业对接，工作人员可远程查看设备运行状态、同步沟通故障细节，打破线下服务的空间限制，高效解决各类疑难问题。
在服务流程跟踪层面，进度查询功能可供用户实时查看工单受理、处理、办结全阶段节点，每一步处理动态清晰可查，让服务过程透明可视化，消除信息差带来的等待焦虑。服务完成后，用户可通过服务评价入口，针对响应速度、专业能力、处理结果等维度提交反馈意见。
整套功能形成自检、远程处理、进度跟踪、售后反馈的闭环服务链路，既简化用户自主操作流程，也便于服务人员精准对接需求，兼顾便捷性与服务透明度，有效优化整体客户服务效率。
->运营管理
平台运营管理模块是保障整体业务规范、高效、有序运转的核心管控体系，聚焦业务统筹、流程管控、数据赋能与质量监管等核心场景，集成权限管理、工单管理、数据统计、质量分析、报表输出五大核心功能，构建起全方位、精细化、智能化的全流程运营管理体系，为平台稳定运行与服务提质增效提供坚实支撑。
在数据赋能与品质监管方面，数据统计功能可自动汇总整合平台各类业务数据、服务数据、用户数据，摆脱人工统计的繁琐与误差，实现数据实时更新、精准归集。依托海量统计数据，质量分析功能能够从服务效率、处置质量、用户反馈、问题短板等多维度进行深度剖析，精准定位运营漏洞与服务痛点，为运营优化、流程迭代、人员管控提供科学的数据依据。最后，通过报表输出功能，可快速生成标准化、可视化的业务报表，直观呈现运营全貌，方便管理人员复盘工作、统筹规划、精准决策，全面提升平台运营管理的专业化、精细化、智能化水平。
（5）、 数据与平台层
-> 诊断数据库
平台搭建标准化、一体化诊断数据库体系，整合 ODX 标准化诊断数据库、OTX 诊断流程库、DTC 故障码库、车辆故障知识库、一线维修案例库及全车配件信息库六大核心资源。ODX 数据库遵循行业通用诊断数据规范，完整承载 ECU 通信、标定、诊断参数；OTX 流程库固化标准化检测、读写、刷写操作步骤；DTC 库覆盖全车型故障码定义、触发条件与故障机理；故障知识库汇总故障现象、关联部件、基础排查逻辑；维修案例沉淀海量真实售后维修实操经验；配件库同步零部件编码、适配车型、替换件信息。各子库数据互通联动，实现故障码一键溯源、诊断流程快速调取、维修方案自动匹配、配件精准匹配，为整车故障诊断、售后维修作业提供完整、统一、可复用的数据底座，解决传统诊断数据分散、格式不统一、调取低效的痛点。
->大数据平台：数据采集、清洗、存储、分析、挖掘，支持 PB 级数据管理。
配套自研高性能大数据处理平台，构建覆盖数据全生命周期的完整处理链路，包含数据实时采集、标准化清洗、分布式存储、多维统计分析、深度价值挖掘五大核心模块，具备 PB 级海量车辆售后、诊断、运行数据统筹管理能力。采集端兼容车端 ECU 数据流、维修终端操作日志、门店工单、路试运行数据多源接入；清洗模块自动完成脏数据剔除、格式统一、缺失值补全、数据脱敏；采用分布式架构实现海量数据稳定存储与快速读写；分析模块支持多维度报表、趋势统计、车型故障分布研判；挖掘模块基于海量历史数据提炼故障关联规律、高频维修问题。平台可承载全品牌、全生命周期车辆数据持续涌入，兼顾高并发读写、长期归档、极速查询能力，为上层 AI 模型训练、售后经营分析提供稳定可靠的数据算力支撑。

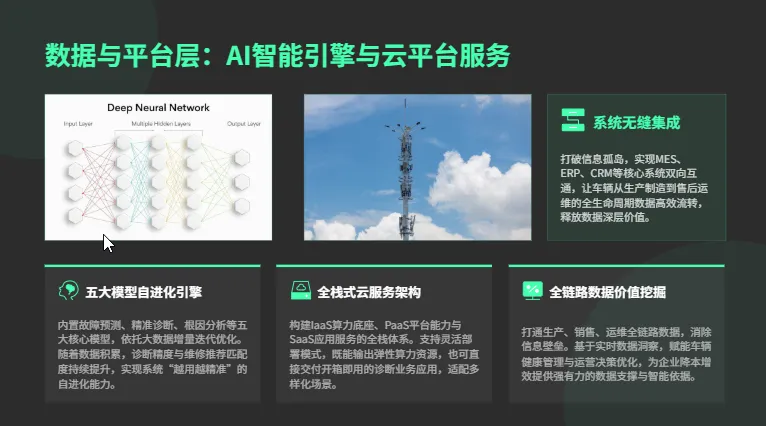

->AI 智能引擎
搭载模块化 AI 智能诊断引擎，内置五大自研深度学习模型，全方位赋能车辆智能化故障处置。故障预测模型依托车辆实时运行数据流，提前预判零部件老化、性能衰减风险，实现故障前置预警；精准诊断模型结合故障码、车辆工况、故障现象多维特征，快速缩小故障排查范围，降低误判概率；根因分析模型通过关联多维度数据，拆解表层故障背后深层诱因，区分单一故障与连锁衍生故障；维修推荐模型匹配同车型历史维修案例，自动输出最优检修步骤、工具与耗材建议；异常检测模型实时识别车辆非常规运行数据、ECU 异常报文，捕捉隐性偶发故障。各模型持续依托大数据平台增量迭代优化，越用诊断精度越高，大幅降低维修人员经验门槛，缩短车辆检修工时，提升售后诊断整体效率。
->云平台服务
采用分层云架构提供全栈式云平台服务，分层覆盖 IaaS 基础设施层、PaaS 平台支撑层、SaaS 应用服务层，适配主机厂、维修门店多类使用场景。IaaS 层提供弹性算力、分布式存储、高速安全网络资源，按需动态扩容，保障海量数据与高并发业务稳定运行；PaaS 层集成通用中间件、分布式数据库、AI 训练推理服务，降低上层应用开发与运维成本，提供标准化开发、调度工具；SaaS 层封装成熟线上诊断工具、售后运维服务、数据分析看板等轻量化应用，支持网页、终端多端登录即用，无需本地部署硬件。三层服务灵活拆分组合，既可向企业输出底层算力与开发能力，也可直接交付开箱即用的诊断业务服务，兼顾部署灵活性、扩展性与使用便捷性，适配规模化集团化售后业务落地。
->系统集成
具备强大标准化系统集成能力，可与主机厂现有各类业务平台、车载平台实现无缝打通、数据双向互通。支持对接 OEM 生产 MES 制造执行系统、ERP 企业资源管理系统、CRM 客户关系管理系统、SCM 供应链管理系统，同步车辆出厂配置、零部件供货、车主档案、工单结算全链条信息；同时兼容整车车联网平台、线下售后门店管理系统，实时同步车辆远程运行数据、门店维修工单、客户报修记录。集成接口遵循通用工业与汽车行业标准，支持 API、报文对接、数据库同步多种交互方式，打通生产、供应链、车主、售后全链路数据孤岛，实现车辆从出厂到售后维修全生命周期数据流转共享，消除多系统信息割裂问题，支撑全流程一体化数字化售后管控。
典型售后诊断拓扑架构如下：
-> 车载端：中央网关 + 域控制器 + ZCU+HSM，构成边缘诊断节点。
-> 本地端：经销商 / 维修厂部署 DoIP 诊断仪、工控机、AR 设备，支持本地诊断。
-> 云端：OEM 售后诊断云平台，含 AI 引擎、大数据中心、安全管理、服务调度。
-> 用户端：手机 APP、车机端诊断应用，支持自助诊断、远程服务申请。
-> 通信网络：5G/V2X + 工业以太网，实现车 - 云 - 端全链路高速互联。
