【财通建材·深度】玻璃基板行业系列报告二:产业链巨头云集,国产加速突围

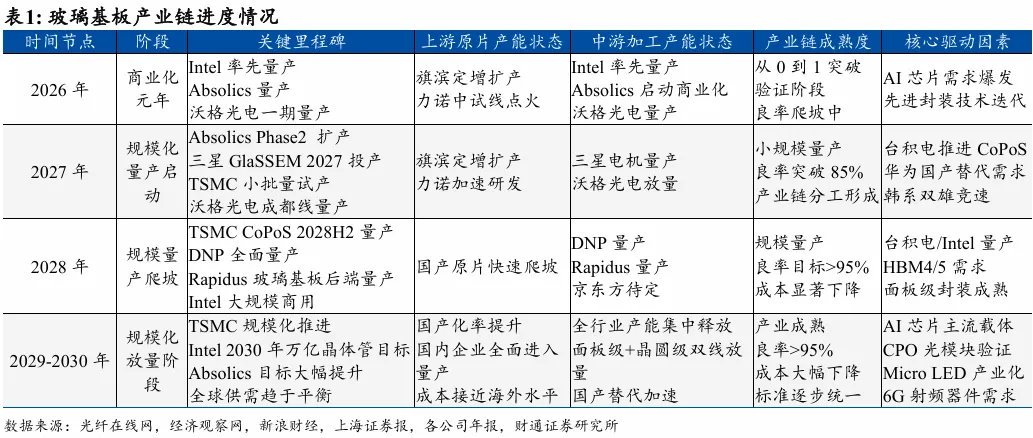

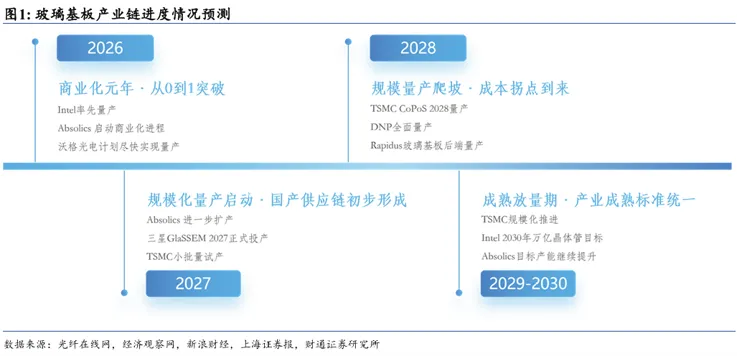

玻璃基板商业化在即，巨头云集加速产业链发展。2026-2030年玻璃基板产业发展可划分为四个核心阶段，整体产能释放贴合产业S曲线增长规律，逐步完成从新兴技术突破到主流商用材料的产业蜕变。其中2026年预计为技术验证导入期，处于S曲线底部，实现产业从0到1的突破；2027年或为规模化过渡窗口期，产业初步摆脱验证阶段，开启小批量量产；2028年有望为产业加速爬升期，全行业量产落地、成本拐点显现；2029-2030年或迈入产业成熟放量期，行业标准统一、供需趋于平衡，国产化与规模化商用全面落地。

2026年——玻璃基板商业化元年。在该年份，Intel率先量产，Absolics紧随其后，沃格光电国内率先实现TGV量产企业之一，产业逐步走向成熟。上游原片端，康宁启动扩产计划，为全球相关领域创新者；力诺计划中试线点火，旗滨定增扩产，凯盛进入前期研发阶段，国产供应链开始萌芽但尚未形成有效供给能力。中游加工环节，除Intel率先量产外，Absolics启动商业化进程，沃格光电计划尽快实现量产。从产业链成熟度看，2026年整体处于"从0到1突破"的验证阶段，尚未达到规模化经济效应。核心驱动因素来自三方面：一是AI芯片需求爆发带来的高性能封装需求；二是先进封装技术的持续迭代；三是产业政策的支持。

2027年——玻璃基板产业有望走向规模化量产的关键窗口期。三星、戈碧迦、力诺药包等核心企业集中扩产或放量，国产供应链分工初步成型，产业走向规模化量产方向。发展进程方面，Absolics Phase2进一步扩产，产能较2026年提升数倍；三星GlaSSEM项目预计于2027年下半年正式投产；沃格光电成都线预计实现量产，国产替代需求成为重要拉动。上游原片端，旗滨定增扩产，戈碧迦、力诺加速研发。中游加工端：三星电机等企业先后扩产。从产业链成熟度看，整体进入"小规模量产"阶段，良率突破85%的关键阈值，产业链分工初步形成。核心驱动因素包括台积电加速推进CoPoS技术路线、华为国产替代需求释放，以及韩系双雄的竞速布局。此阶段标准不统一的问题开始显现，不同厂商的技术路线和客户验证周期差异可能成为产业化进程的潜在制约。

2028年——玻璃基板产业或进入全行业量产大年。全产业各环节先后量产，产业链产能集中释放，成本拐点到来。发展进程方面， DNP计划实现全面量产，Rapidus玻璃基板后端计划量产，Intel预计进入大规模商用阶段。上游原片端，国产原片进入快速爬坡期，戈碧迦和力诺药包持续扩产，凯盛科技与彩虹计划产能同步爬坡。中游加工端，台积电、DNP与Rapidus计划同步量产，京东方仍处于待定状态。从产业链成熟度看，行业达到"规模量产"阶段，良率目标突破95%，成本显著下降。核心驱动因素来自台积电与Intel两大巨头的量产拉动、HBM4/HBM5高带宽存储对先进封装的需求爆发，以及面板级封装技术的成熟应用。2028年的产能释放曲线进入S曲线的加速爬升段，良率提升和成本下降形成正向循环，为2029-2030年的成熟放量奠定基础。

2029-2030年——玻璃基板产业有望进入规模化放量阶段。全球供需趋于平衡，产业标准逐步统一，产业进入成熟阶段。发展进程方面，台积电规模化推进CoPoS技术，Intel设定2030年实现万亿晶体管目标，Absolics目标产能继续提升至一个新阶段，全球供需从紧缺走向动态平衡。上游原片端，中长期产能扩容布局、量产落地与成本优化或具备客观可行路径。中游加工端呈现依托部分头部企业产能集中释放态势，面板级与晶圆级双线放量，国产替代进程加速。从产业链成熟度看，行业进入"产业成熟"阶段，良率稳定在95%以上，成本或能下降，技术标准和产业规范逐步统一，早期标准不统一的问题得到解决。核心驱动因素呈现各相关公司多元化：高端大算力AI芯片逐步将玻璃基板作为先进封装主流载体, CPO高速光模块进入批量渗透验证周期，Micro LED车载产业化持续提速，同时前瞻布局的6G毫米波射频器件，带来高频、低损耗高性能玻璃基板长期增量需求。

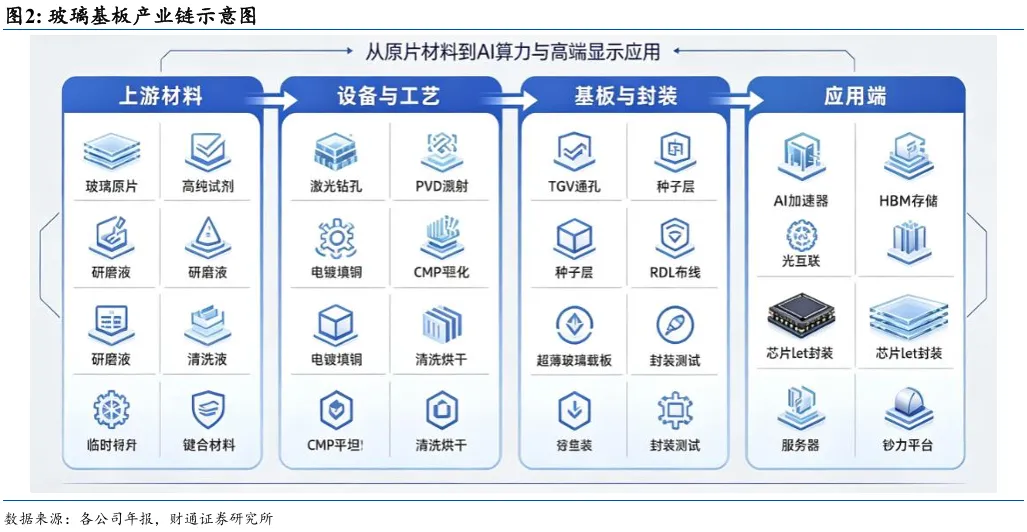

2.1 上游：原片设备材料，从海外领先逐步到国产化自主

2.1.1 原片环节：海外巨头领先一档，国内企业加速破局

玻璃原片是制约玻璃基板良率的核心上游关键材料，性能指标要求严苛且行业需求标准持续升级。在玻璃基板的生产流程中，玻璃原片作为最重要的原材料，是后续蚀刻、钻孔、布线、电镀等一系列工序的对象，是玻璃基板得以发挥作用的基础，因而被视为决定玻璃基板封装良率的“卡脖子”环节，其加工精度和材料性能决定了与封装芯片的匹配程度、信号传输速率、信号保真质量以及极端工作环境下的稳定性等重要指标的高低。

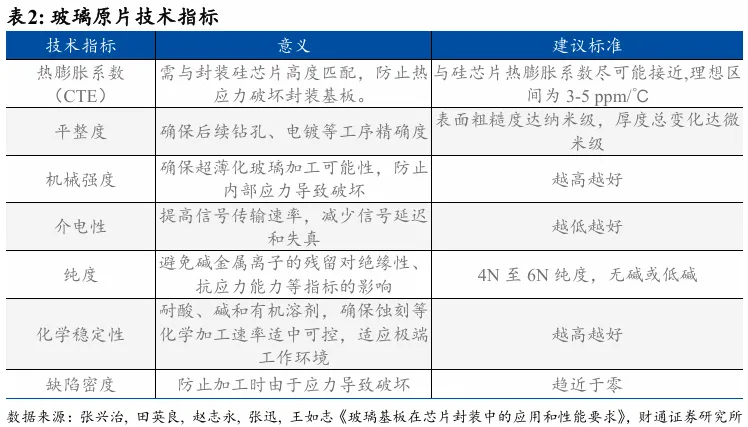

例如，玻璃原片的热膨胀系数（CTE）需与硅芯片高度匹配以防止热循环应力破坏封装基板，平整度需要控制在纳米级以确保后续加工精度，具备高机械强度和强抗应力能力以承受后续加工，具有低介电性保障信号传输速率并减少信号延迟和失真，材料纯度极高以避免影响绝缘性，具备耐酸、碱和有机溶剂的强化学稳定性以适应后续化学处理过程。

而玻璃原片在玻璃基板产业中的重要性吸引国内外行业巨头和初创新兴企业纷纷加入。同时，玻璃基板对玻璃原片的性能要求正朝着更精密、更稳定、更适配先进封装的方向快速演进，要求更极致的热膨胀系数匹配、更高的加工平整度、趋近于零的内部缺陷率、更低的介电常数与损耗、更强的抗应力能力以及超精密布线，以适配AI算力爆发和高端显示技术迭代的迫切需求。上游玻璃原片产能的扩张、工艺的升级、精度的提升、性能的改良带动了中下游玻璃基板生产及应用的发展，其日新月异的进步使得玻璃基板的产业化、高端化转型成为可能。

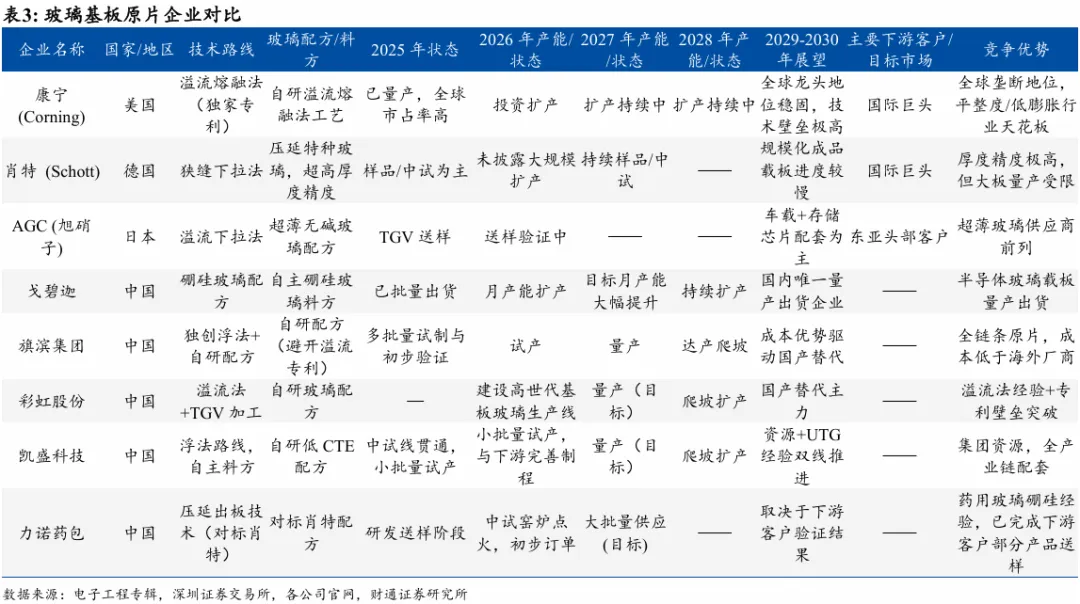

一超多强，海外领先，国内追赶。当前玻璃原片行业整体呈现“一超多强”的寡头格局，以美国康宁为中心，以德国肖特、日本旭硝子为副，以力诺药包、彩虹股份、凯盛科技等中国一系列入局企业为外围，形成了总体稳定但以中国企业作为最大变数的行业生态。当前，业内巨头以巩固自身地位和保持竞争优势为目标，加速扩大产能并加快研发计划；而新入局的企业则聚焦于早期产能布局、产线建设、试点生产等环节，加快形成研发-生产-消费的正向循环。具体来看，各公司情况如下：

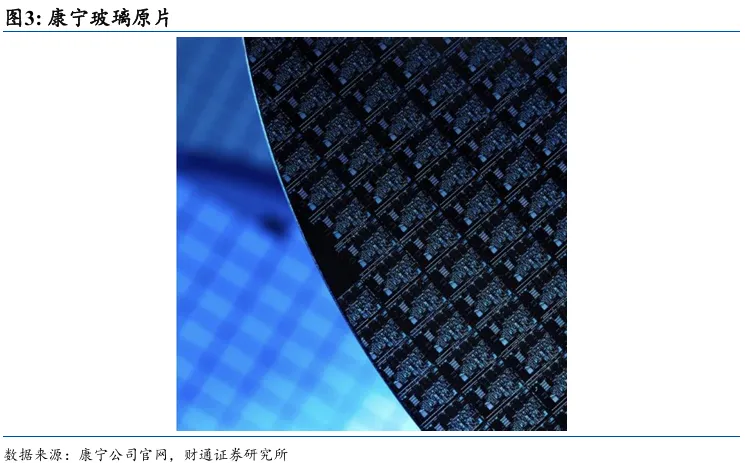

1）康宁：依托全维度优势，稳居玻璃原片行业龙头

在工艺方面，其自研的高端独特溢流熔融法工艺，无需模具即可自然成型高精度高性能的玻璃原片，具有显著技术壁垒优势。在产品方面，其生产出的玻璃原片性能极优，热膨胀系数较低，表面粗糙度控制在纳米级，兼具高机械强度和化学稳定性，无需进一步抛光打磨就可直接用于后续加工。在产能方面，康宁已实现量产且产能可观。在客户方面，康宁产品市占率高。总体来看，康宁底蕴深厚，凭借其在工艺、产品、产能和客户多方位的突出优势稳坐龙头地位，并通过持续扩产的方式进一步巩固自身地位，预计行业地位中短期内不可撼动。

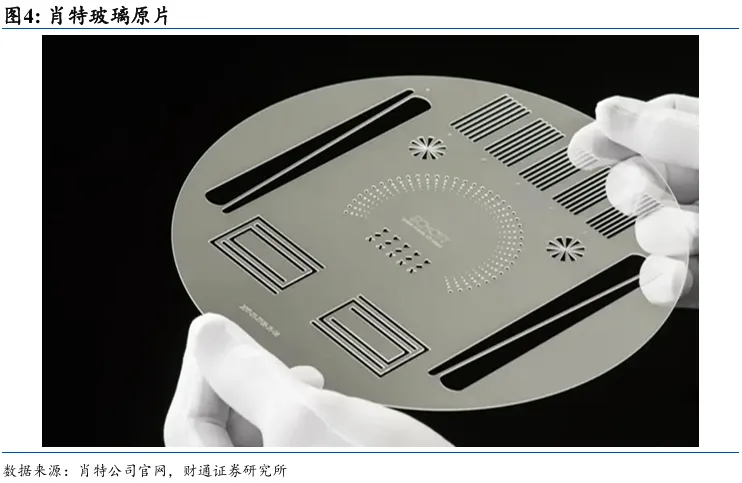

2）肖特：深耕 TGV 精密玻璃，产能扩张节奏平缓

在工艺方面，肖特作为TGV（玻璃通孔技术）的开创者，以浮法和狭缝下拉法为主要玻璃原片生产工艺，在小尺寸玻璃基板生产和原片精度控制方面具有优势。在产品方面，其生产的玻璃原片在表面粗糙度、总厚度变化和孔径粗糙度等指标上都具有一定竞争优势，还具有优异的化学稳定性和光学透过率。在产能方面，肖特持续推进半导体、增强现实、先进医疗等领域的关键战略项目，继续深入本地投资，在华布局从制造基地向“研发+生产+销售”一体化的本土创新中心全面转型。在客户方面，肖特的客户遍及全球。总体来看，现阶段肖特处于审慎扩张期，在产能和全产业链布局上虽然不如康宁，但其特种玻璃领域的优势地位在中短期内难以撼动。

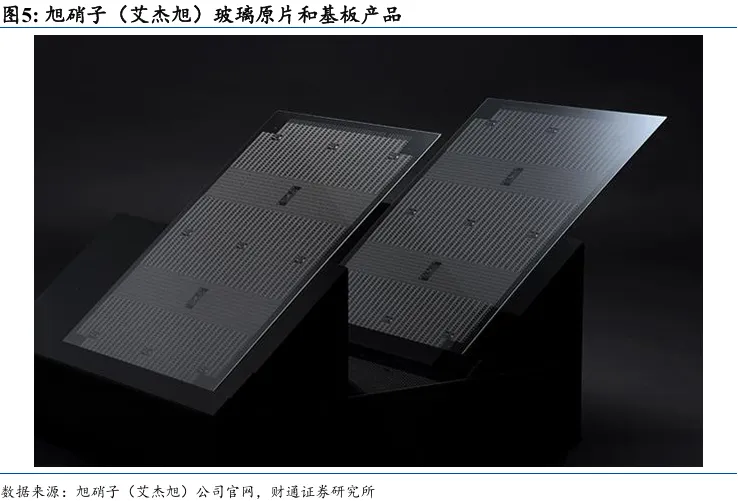

3） 旭硝子（艾杰旭）：依托浮法工艺，稳固细分竞争力

在工艺方面，该公司是浮法等工艺的代表，其中浮法路线在大尺寸LCD显示玻璃基板、超薄无碱玻璃原片量产环节具备一定优势。在产品方面，旭硝子依托成熟车载显示盖板、面板玻璃业务布局，同步开展存储芯片配套玻璃的研发与小批量验证工作，依托长期显示玻璃量产积淀，拥有芯片封装玻璃原片、超薄玻璃制造相关的工艺研发与试样制备经验，其产品具有大尺寸生产成本较低、抗热应力能力强等优势。在产能方面，目前该公司 UTG（超薄柔性玻璃）已经实现生产，未来专注EUV 光刻掩膜基板等方向的发展。在客户方面，旭硝子在车载显示、存储芯片配套细分领域是重要的配套服务供应商。总体来看，旭硝子虽然在产能和全产业链布局上落后于康宁，但凭借其日本供应链优势和细分领域深耕仍能维持一定竞争力。

目前中国新入局的企业根据产能布局进度，大致可以分为以下几个梯队：

5）第一梯队：已实现量产，进入扩张期

戈碧迦：在工艺方面，戈碧迦采用溢流下拉法，结合自研玻璃配方与熔炼技术改良，实现了绕开专利技术壁垒和提升工艺质量相统一。在产品方面，戈碧迦聚焦于半导体封装特种玻璃原片，以此作为核心增长点，其生产的玻璃原片取得技术突破，其中部分产品已通过下游应用厂商的验证。在产能方面，戈碧迦率先成为国内玻璃原片量产企业，计划在现有产能基础上进一步实现持续扩产。在客户方面，作为国内率先掌握半导体封装用玻璃原片规模化量产技术的上市公司，戈碧迦已经和国内相关光电企业形成较为稳定的供货关系，将尽快实现从技术上量产到销售上量产的飞跃。总体来看，若戈碧迦能尽快实现产能扩张，其国内领先地位将可以长期保持，并具备与外国巨头展开竞争的初步条件。

6）第二梯队：从试产到量产，处于过渡期

旗滨集团：在工艺方面，旗滨集团在压延法工艺和材料配方上通过创新，绕开已有专利技术壁垒，工艺在同行中具有领先优势。在产品方面，该公司面向国内光电半导体企业，经过多批量试制和验证，其玻璃原片加工精度可以对标行业先进水平，但良率仍然有进步空间；此外凭借自有石英矿原料，其打造全链条生产，综合竞争力对标行业先进水平。在产能方面，公司已定增扩产。总体来看，若旗滨集团能解决产能和良率问题，其在6G、芯片等领域国产替代驱动下的成本优势将会充分展现，从而为其赢得中长期竞争力。

凯盛科技：在工艺方面，其立足背后集团全产业链资源和自身UTG生产经验，在浮法工艺基础上自研低CTE材料配方作为改进。在产品方面，凯盛科技生产的玻璃原片在加工精度和表面粗糙度上大致能和进口产品对标，且良率较国内同行有一定优势。在产能方面，在已贯通中试产线的基础上，该公司开展小规模试产，计划进一步完善产线和完成量产目标，持续爬坡扩产。在客户方面，公司在原片领域尚未建立稳定的客户关系。总体来看，若该公司能持续利用发挥集团资源和自身技术积累优势，双线并进扩大客源和产能，在该行业的竞争前景较为乐观。

力诺药包：在工艺方面，力诺药包基于自身在玻璃领域的长期积累，对标肖特狭缝下拉法和高硼硅改性玻璃配方，采用压延法生产玻璃原片。在产品方面，其生产的玻璃原片具有热稳定性强、柔韧度高、绝缘性和介电性能好等优势。在产能方面，该公司已实现中试炉点火并签订相关供货订单。总体来看，力诺药包在玻璃领域底蕴深厚，有技术路径优势。

彩虹股份：在工艺方面，目前彩虹股份立足自身丰富行业经验，采用溢流法和自研配方，部分突破了国外巨头的专利技术壁垒，初步实现了从显示到半导体的跨界转型。在产品方面，该公司将显示用玻璃基板的有关经验运用于玻璃原片制造。在产能方面，彩虹股份计划稳步推进后续高世代基板玻璃生产线建设，并加快组织工艺试做和性能测试。在客户方面，广泛供应于知名面板厂商。总体来看，其作为显示基板行业巨头，在玻璃原片生产上具有深厚的经验积累和技术优势，凭借工艺攻关和产能爬升，中长期来看有望成为国产替代的主力。

2.1.2 设备环节：四大核心环节主导，国产化加速导入

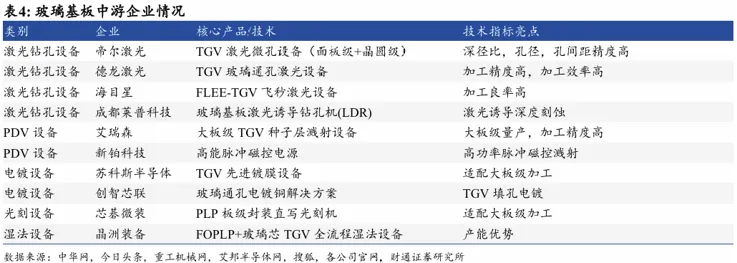

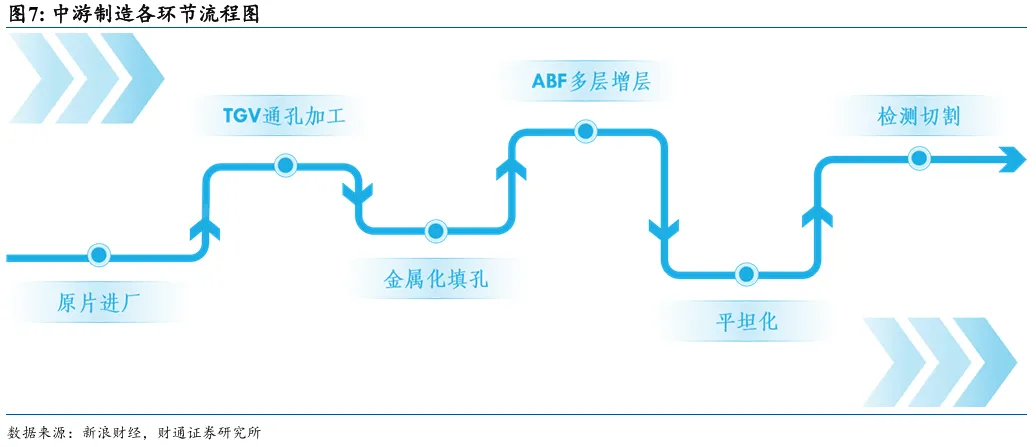

激光、PVD、电镀、光刻为中游制造核心环节。中游制造特指超薄玻璃原片进厂后→TGV 通孔加工→金属化填孔→ABF 多层增层（RDL 重布线）→平坦化→检测切割全制程，激光、PVD、电镀、光刻四大环节占绝大部分投资额。

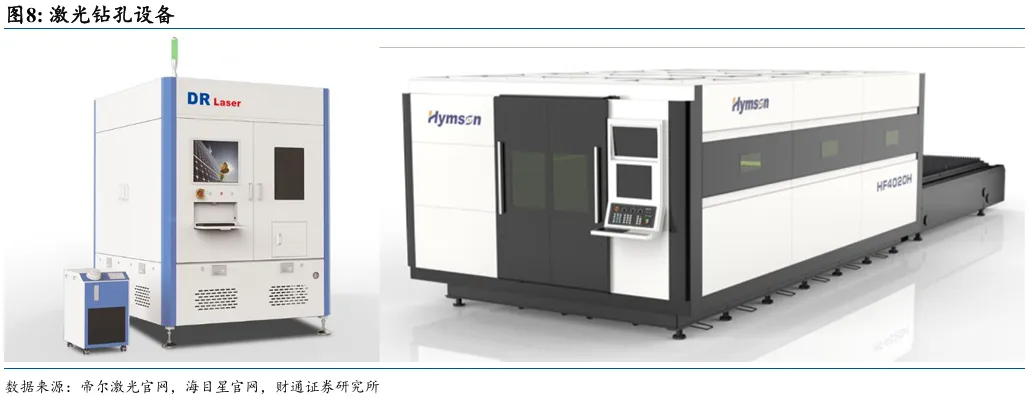

1）激光钻孔设备：激光钻孔设备是TGV工艺中最核心的前道装备，其作用是在玻璃基板内部形成高精度通孔结构，直接决定孔径精度、深宽比及后续电镀填孔效果。

主要的参与企业包括帝尔激光、海目星、德龙激光、成都莱普科技和圭华智能。

帝尔激光：产品方面，公司已实现批量出货面板级与晶圆级设备；性能方面，公司的TGV激光微孔设备已实现深径比、孔径、孔间距等加工指标的领先；客户方面，主要客户面向光伏和半导体等领域；市场占有率方面，已经完成多批次晶圆级和面板级设备交付。

海目星：产品方面，公司推出TGV飞秒激光设备及成套方案；性能方面，通孔圆、深宽比、锥度、最小孔径、整版良率等技术指标优异。

德龙激光：产品方面，公司主要售卖TGV玻璃通孔激光设备；性能方面，实现大板级高效率、高精度加工；客户方面，稳定性表现良好。

此外，成都莱普科技（非上市）在产品方面推出玻璃基板激光诱导钻孔机（LDR），性能方面采用激光飞行脉冲打点，并已展出；圭华智能（非上市）在产品方面推出G6006 TGV，性能上设备实现大板级高精度加工。二者均为新兴参与者，技术指标处于实验室级领先水平。

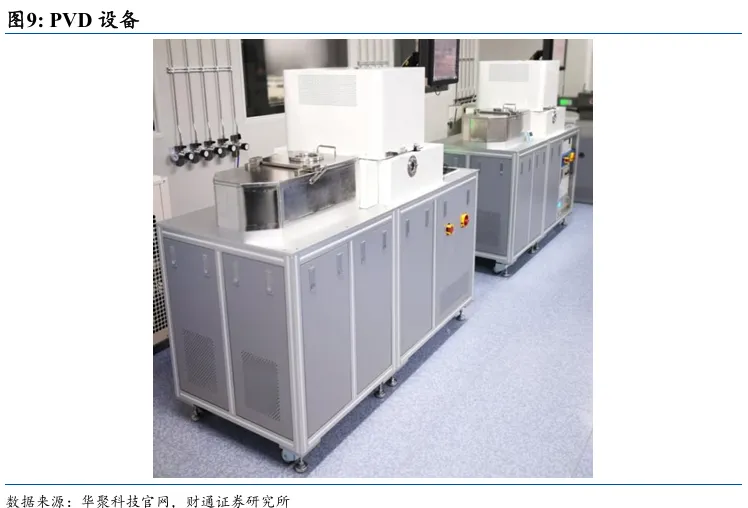

2）PVD设备：PVD 设备是 TGV 金属化填孔工序的核心配套装备，其作用是在玻璃通孔内壁与基板表面均匀沉积导电种子层金属薄膜，直接决定通孔侧壁膜层均匀性、附着力及后续电镀铜层结合稳定性。

主要的参与企业有艾瑞森、新铂科技和汇成真空。

艾瑞森（非上市）：艾瑞森（非上市）：产品方面，公司率先突破量产瓶颈，其TGV种子层溅射设备已实现量产；性能方面，其TGV种子层溅射设备已实现大板级加工；客户方面，公司主要面向TGV基板制造商。

新铂科技（非上市）：产品方面，公司专注溅射电源环节，推出高能脉冲磁控电源；性能方面，实现高功率脉冲磁控溅射。

汇成真空：产品方面，专注系列深孔溅射PVD整机；性能方面，支持TGV、TCV等工艺实现较高标准的深径比、孔径。

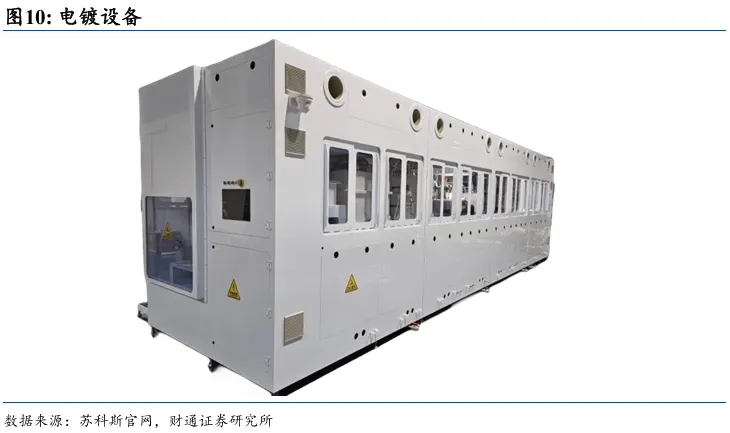

3）电镀设备：电镀设备是 TGV 金属填孔成型的关键中段装备，其作用是在 PVD 制备的种子层基础上完成通孔内部铜材填充，直接决定填孔无空洞率、孔内铜层厚度一致性及基板导电导通性能。

主要的参与企业有苏科斯半导体、创智芯联。

苏科斯半导体（非上市）：产品方面，作为国产TGV电镀设备先行者，推出4.5G TGV先进镀膜设备；性能方面，产品适配大板级电镀；客户方面，主要为国内TGV制造商，市场占有率方面，为国产TGV电镀设备先行者。

创智芯联（非上市）：产品方面，专注TGV填孔电镀；性能方面，提供玻璃通孔电镀铜解决方案。

4）光刻设备：光刻设备是 ABF 多层增层与 RDL 重布线制程的核心图形化装备，其作用是在增层介质表面转移高精度精细线路图形，直接决定重布线线宽线距精度、图形对位精度及后续平坦化、线路导通良率。

主要的参与企业有芯碁微装：产品方面，专注PLP板级封装直写光刻机；性能方面，产品蚀刻面积较大、精度较高；客户方面，主要服务板级封装客户；市场占有率方面，为国内直写光刻龙头。

5） 其他设备（湿法设备、检测与平坦化设备）：

湿法设备：湿法设备是TGV后道清洗、蚀刻及表面处理的关键装备。晶洲装备（非上市）：产品方面，专注TGV装备，已建成工厂并实现稳定产能；性能方面，推出FOPLP+玻璃芯TGV全流程湿法设备；客户方面，主要面向TGV/FOPLP制造商。

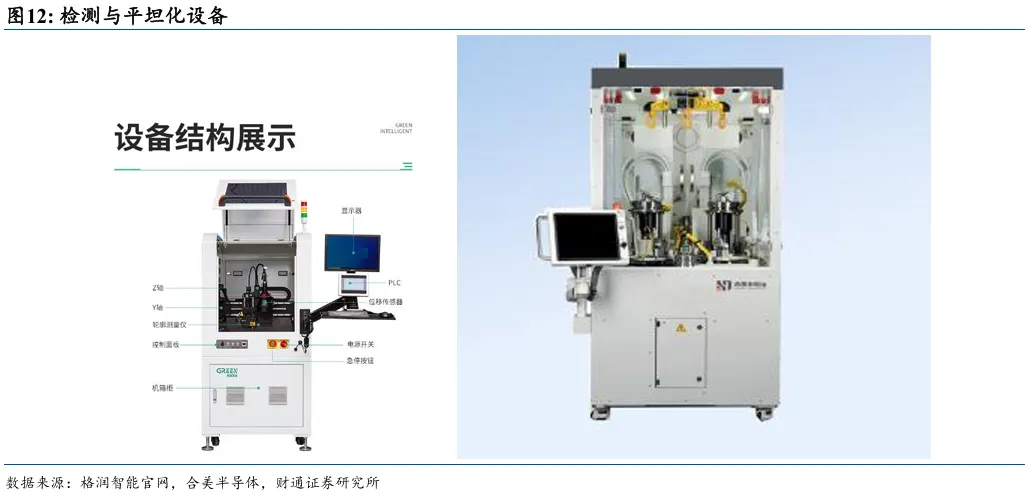

检测与平坦化设备：检测与平坦化设备主要应用于玻璃基板后道加工环节，是保障产品良率和可靠性的关键设备。其中，CMP（化学机械抛光）设备主要用于电镀填孔及RDL工艺后的表面平坦化处理，以满足先进封装对于平整度和线路精度的要求；AOI光学检测设备则用于检测通孔缺陷、线路缺陷及表面异常等问题。

目前国内相关设备企业主要包括华海清科、精测电子等。其中，华海清科：性能方面，其技术路线与玻璃基板后道平坦化工艺具备较高协同性；市场占有率方面，成为国产CMP设备龙头企业。精测电子：产品方面，积极布局先进封装检测设备领域，相关产品已覆盖半导体及显示检测场景；性能方面，随着玻璃基板良率要求不断提升，检测设备的重要性有望持续增强。

2.1.3 材料环节：种类多元要求高，国产化加速替代

湿电子化学品贯穿玻璃基板制造全流程，是产业链中典型的高频消耗材料，主要应用于蚀刻、电镀、清洗及光刻等环节。具体包括激光诱导后的玻璃蚀刻液、电镀铜添加剂、显影液、剥离液及清洗液等产品。其中，TGV工艺中的化学蚀刻及铜填孔过程对药液配方要求较高，是决定通孔质量及电镀均匀性的关键因素。

由于不同玻璃配方对应的蚀刻速率及加工窗口存在差异，因此湿电子化学品通常需要与玻璃厂商进行协同开发，具有较高客户黏性和技术壁垒。国内企业方面，江化微布局半导体湿电子化学品领域，产品覆盖超净高纯试剂、光刻胶配套试剂等多个环节；天承科技则深耕电子电镀专用化学品，其电镀添加剂已覆盖先进封装相关应用场景。随着玻璃基板进入产业化阶段，湿电子化学品有望受益于下游产能扩张带来的持续需求增长。

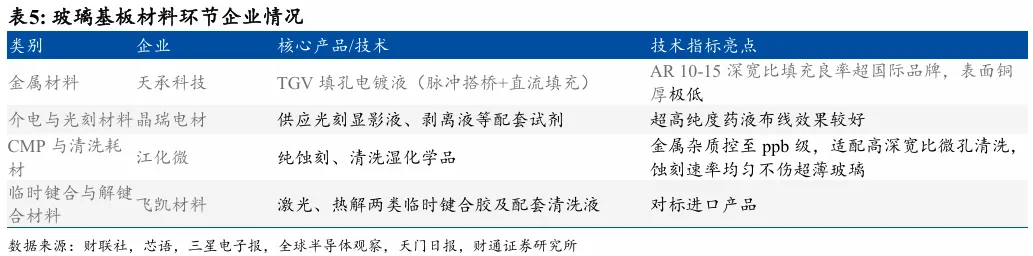

金属材料：金属材料是TGV通孔实现电气互连的核心功能材料，主要包括种子层材料、阻挡层材料（钛/钛钨合金）及电镀填充材料（硫酸铜或甲基磺酸铜体系）。其中，甲基磺酸铜体系因具有更高铜离子浓度和扩散速率，适用于大电流密度电镀，随着通孔深宽比提升，应用前景更为广阔。

参与公司有天承科技：产品方面，自研TGV专用填孔电镀添加剂；性能方面，适配大电流量产电镀，镀层低应力防玻璃开裂；客户方面，为国内头部CPO企业供货；市场占有率方面，位居高端PCB电镀添加剂本土行业前列。

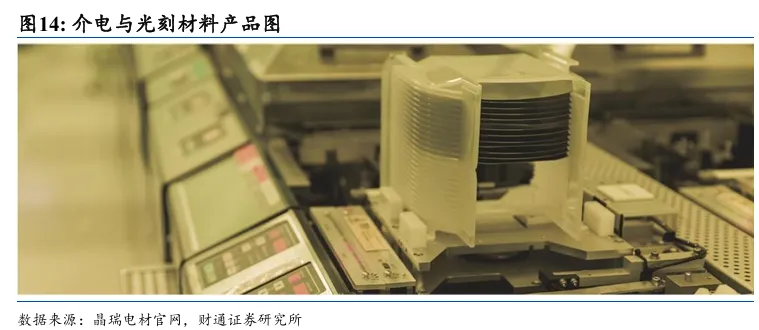

介电与光刻材料：介电与光刻材料是RDL重布线层图形化的关键材料，主要包括光敏聚酰亚胺（PSPI）。PSPI兼具光敏性和耐热性，可直接光刻成型，无需额外涂覆光阻隔剂，大幅简化加工工序，在先进封装中用作缓冲涂层、钝化层及层间绝缘材料。

参与公司有晶瑞电材：产品方面，供应光刻显影液、剥离液等配套试剂；性能方面，超高纯度药液可适配转移微米级精细布线图形；客户方面，供货多家国内头部晶圆厂；市场占有率方面，为国内光刻配套湿化学品本土龙头。

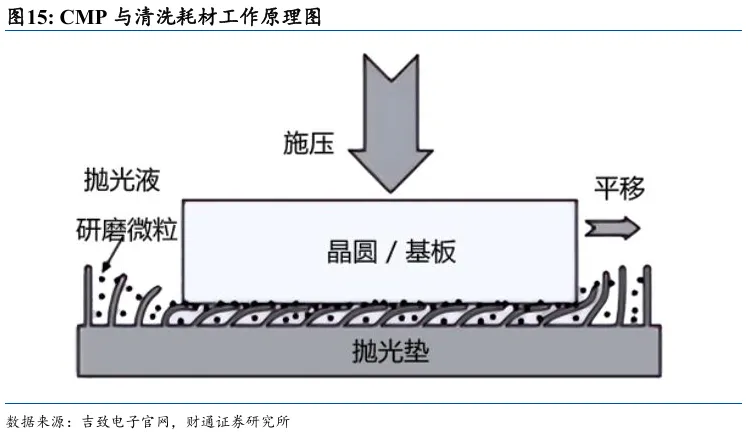

CMP与清洗耗材：CMP与清洗耗材用于电镀填孔及RDL工艺后的表面平坦化和清洁处理，主要包括研磨液、抛光垫等磨抛耗材，以及各类清洗剂、去离子水等。此外，玻璃基板涂层剂用于缓解玻璃与铜之间的热膨胀差异，目前已进入样品测试与认证阶段。

参与公司有江化微：产品方面，主营纯蚀刻、清洗湿化学品；性能方面，金属杂质控至ppb级，适配高深宽比微孔清洗，蚀刻速率均匀不伤超薄玻璃；客户方面，主要供货成渝电子产业集群的玻璃基板厂商，同时配套国内主流晶圆厂；市场占有率方面，面板玻璃清洗蚀刻液国内本土份额领先。

CMP与清洗耗材：CMP与清洗耗材用于电镀填孔及RDL工艺后的表面平坦化和清洁处理，主要包括研磨液、抛光垫等磨抛耗材，以及各类清洗剂、去离子水等。

参与公司有江化微：产品方面，主营纯蚀刻、清洗湿化学品；性能方面，金属杂质控至ppb级，适配高深宽比微孔清洗，蚀刻速率均匀不伤超薄玻璃；客户方面，同时配套国内主流晶圆厂。

2.2 中游：核心环节高难度高壁垒，国产企业加速追赶

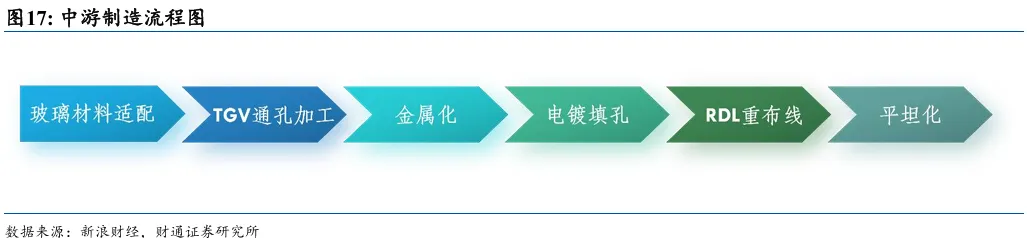

中游玻璃基板制造是产业链核心环节，也是当前国内企业重点布局方向。与上游材料及设备环节相比，中游企业需要完成玻璃材料适配、TGV通孔加工、金属化、电镀填孔、RDL重布线及平坦化等多项关键工艺整合，对工艺协同能力、良率控制能力及量产经验要求极高，因此成为决定产业化进程的关键环节。

1）玻璃材料适配：玻璃精密加工适配设备是中游基板制造前置配套装备，其作用是完成超薄玻璃原片减薄、抛光、表面活化与洁净预处理，直接决定基板表面平整度、表面洁净度及后续激光钻孔、PVD镀膜工艺良率。

2）TGV通孔加工：激光钻孔设备是 TGV 工艺中最核心的前道装备，其作用是在玻璃基板内部形成高精度通孔结构，直接决定孔径精度、深宽比及后续电镀填孔效果。

3）金属化：PVD磁控溅射镀膜设备是TGV金属化工序核心装备，其作用是在通孔内壁与基板表面均匀沉积阻挡层、导电种子层薄膜，直接决定通孔侧壁膜层均匀性、膜基附着力及后续电镀铜层结合可靠性。

4）电镀填孔：TGV专用电镀设备是通孔金属填充中段核心装备，其作用是依托 PVD 制备的导电种子层完成通孔内部铜金属填充，直接决定孔内无空洞填充率、铜层厚度均匀性与基板垂直导电性能。

5）RDL重布线：光刻曝光设备是ABF多层增层、RDL 重布线制程核心图形化装备，其作用是在介质层表面转移微米级精细线路图形，直接决定重布线线宽线距精度、层间对位精度及成品线路导通良率。

6）平坦化：CMP化学机械平坦化设备是金属层整平专用装备，其作用是研磨去除基板表面多余金属层，实现基板全局平面化，直接决定后续多层介质压合贴合效果与多层布线层间对位精度。

7）其他（湿法设备、检测、切割、退火、钝化配套设备）：湿法清洗、AOI光学检测、面板切割、热处理退火、表面钝化配套设备是贯穿全制程辅助装备，其作用是完成各工序间洁净处理、缺陷筛查、面板分切与应力释放防护，直接保障各核心工序稳定性与成品基板可靠性。

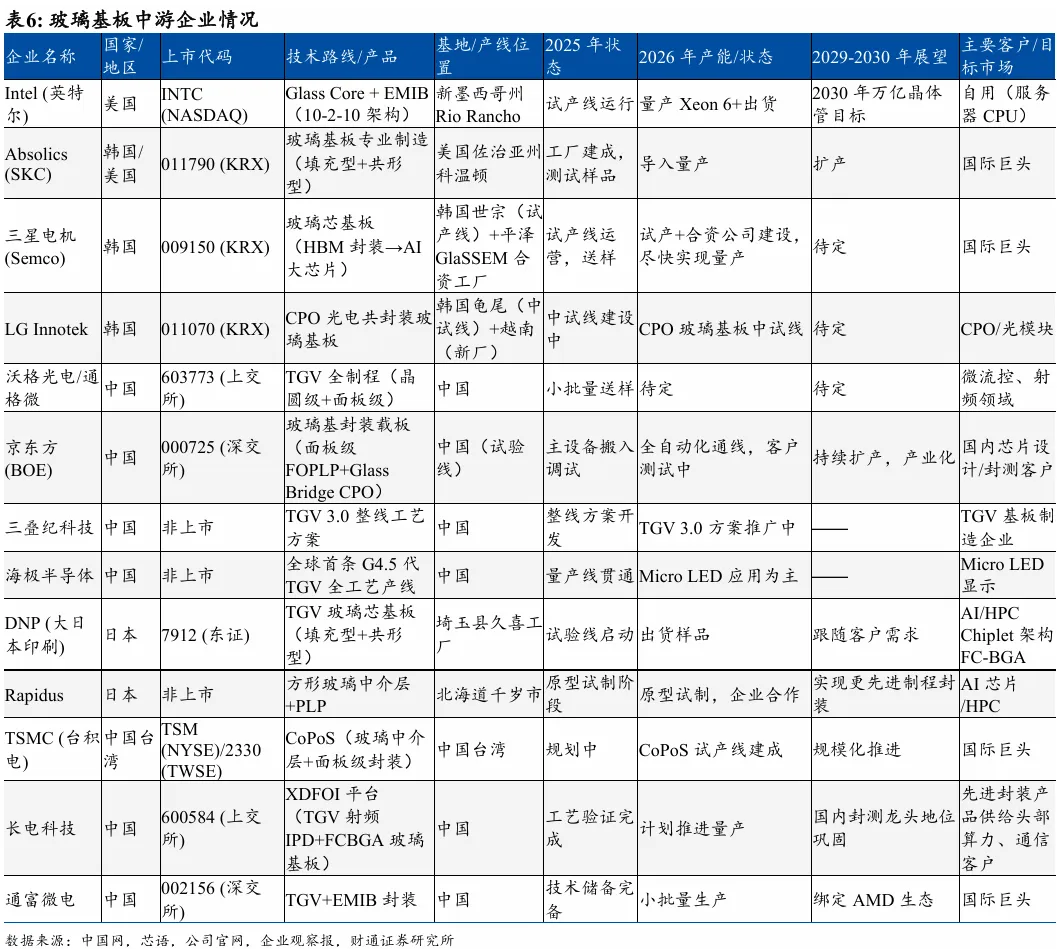

1）一体化企业

从技术角度看，玻璃基板制造最大的挑战在于TGV加工及后续金属化工艺。由于玻璃材料脆性较强，在激光钻孔、蚀刻及电镀过程中容易产生微裂纹、应力集中及翘曲等问题；同时，玻璃与铜层之间的附着力控制、通孔填充均匀性以及大尺寸基板良率提升等问题，均对企业工艺能力提出较高要求。因此，具备完整工艺整合能力的企业数量相对有限。海外方面，英特尔、三星等龙头企业已持续推进玻璃基板技术验证及产业化布局；国内则以显示玻璃、消费电子玻璃及TGV加工企业为主要参与者，整体仍处于客户验证及小批量试产阶段。

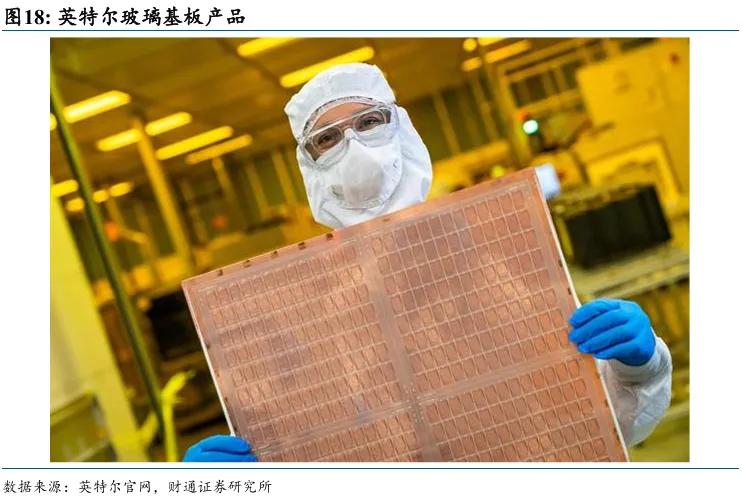

英特尔：在工艺方面，其主推玻璃基板技术路线，同时引入互联方案，与EMIB（嵌入式多芯片互连桥）‌技术深度融合，支持 Chiplet 异构集成及未来 CPO（共封装光学）扩展。在产品方面，英特尔适配现有晶圆厂产能，锁定中高端市场，生产出的玻璃基板具有与封装芯片适配好、抗热应力能力强、布线密度和精度高等优势。在产能方面，英特尔持续布局玻璃基板研发与产能建设，利用美国芯片与科学法案等政策优势投资里奥兰乔产线建设，已实现Xeon 6+所需玻璃基板量产，计划尽快扩产实现商业化。在客户方面，英特尔主要面向自用服务器CPU供应，客源稳定且中介成本较低，具有保障产业链自主可控的积极意义；同时也正在与行业有关头部客户积极接触。总体来看，英特尔依托自研GCS技术适配先进封装场景，其技术经验优势较为突出，若能持续扩产突破产能制约，有望继续保持行业龙头地位，实现2030年万亿晶体管封装目标。

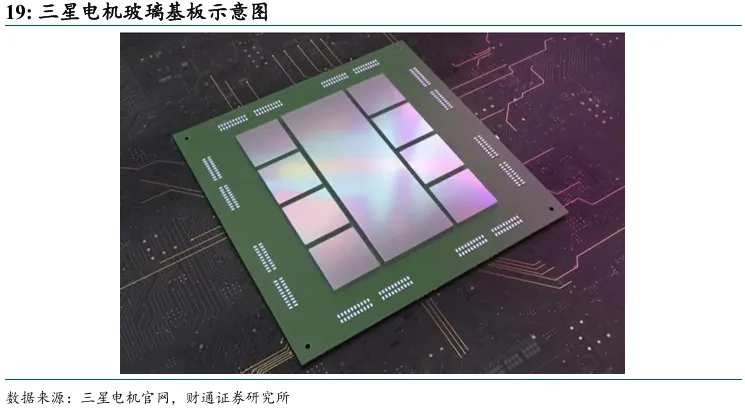

三星电机：在工艺方面，三星电机依托自身经验和技术积累，将高平整超薄玻璃作为核心载体，搭配高精度RDL重布线层堆叠工艺，融合低损耗精细互联技术；同时优先开发小尺寸玻璃单元‌，旨在降低工艺难度并缩短原型验证周期，快速抢占早期市场。在产品方面，三星电机立足其母公司存储器巨头优势，生产的玻璃基板产品高度适配HBM封装，具有热膨胀翘曲现象少、加工精度高等优势，为后续大算力AI芯片封装提供了可靠的基板方案。在产能方面，三星电机聚焦玻璃基板商业化产品落地，布局世宗工厂中试产线；并与日本东宇精细化学成立合资企业GlaSSEM生产玻璃基板,完善上游材料供应体系；计划尽快实现玻璃基板量产并持续增产。在客户方面，三星玻璃基板试验产品已送样头部客户，并依托自身在全球半导体产业链积累的长期合作资源与有关行业头部客户展开合作联系。总体来看，三星电机立足母公司优势，凭借完善的材料供应体系和充足的客户资源保障产品商业化落地能力，适配规模化量产需求，有望异军突起获得行业领先地位。

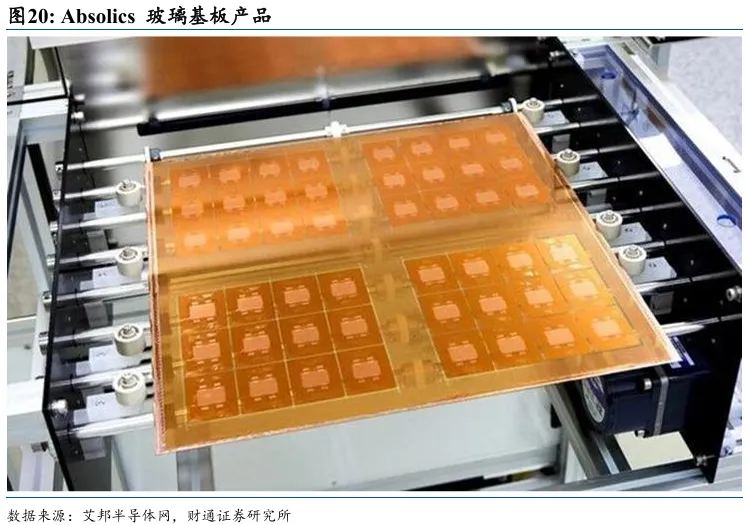

Absolics：在工艺方面，Absolics与佐治亚理工学院展开合作，聚焦大尺寸超薄玻璃基板的量产化工艺突破。在产品方面，该公司的玻璃基板产品兼具高平整度、低翘曲度、高布线密度等特点，其产品面向AI、HPC和数据中心的下一代先进封装基板，与下游封装产线适配度高，降低了客户的技术导入门槛。在产能方面，依托母公司SKC投资与美国政策支持，Absolics已在美国佐治亚州投建完成全球首座量产级玻璃基板工厂，计划尽快推进商业化进度。在客户方面，Absolics面向美国和全球头部封装企业，目前已进入多家国际AI芯片、高性能等头部客户的测试与验证环节。总体来看，Absolics依托SKC母公司资金支持和技术优势，与当地研究机构展开合作，是“实验室到工厂”技术转化的典型样本，同时具有可观的产能优势，是未来玻璃基板行业竞争格局中不可忽视的重要力量。

LG Innotek：在工艺方面，该公司没有局限于常规的电互连技术，而是重点攻克光学与电学混合传输和玻璃基板强度提升技术，目标切入未来光电共封装（CPO）市场。在产品方面，其大尺寸玻璃基板凭借自研的铜柱技术实现了面积利用率和散热效率的兼顾，适配先进封装高密度布线、高散热需求的特点。在产能方面，该公司已建成韩国中试线，计划尽快完成试产检验，并在越南规划2027年投产的量产产线，旨在实现2030年营收目标。在客户方面，LG Innotek的客户覆盖全球相关领域厂商，正在逐步向高端领域渗透。总体来看，LG Innotek专注技术研发，夯实产能基础，为其未来玻璃基板竞争力提供了有利条件。

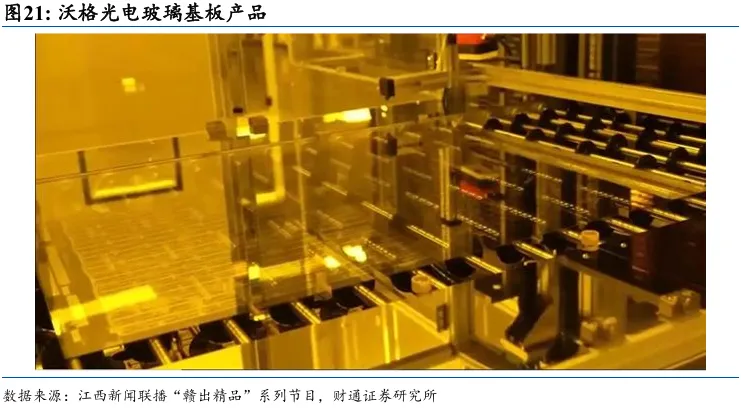

沃格光电：在工艺方面，沃格光电建成了国内首条全流程自主可控的TGV量产线，完全掌握玻璃基板薄化、通孔加工、金属化填充和布线等全链条核心工艺，形成了完全自主的工艺体系。在产品方面，其玻璃基板热膨胀系数与硅芯片适配较好，在平整度、加工精度、良率、信号传输效率、介电损耗等方面表现突出，可对标国际产品。在产能方面，沃格光电已初步形成产能，未来计划持续扩大。在客户方面，沃格光电的CPO玻璃基板产品样品已送样诸多全球头部科技企业，同时与多家封测厂商、AI芯片企业建立了联合验证合作，依托本土供应链的响应速度优势，快速推进产品的客户认证与小批量落地，成为国内玻璃基板国产替代进程中的核心支撑力量。总体来看，沃格光电作为国内玻璃基板行业的先行者，走出了一条从显示玻璃技术积累向泛半导体先进封装基板跨界延伸的自主可控路线，牢牢占据本土市场优势；若能精准匹配国内AI算力产业链的快速发展，将已有技术积累高效转化为有效产能，将长期保持核心竞争力，在国产玻璃基板的商业化浪潮中取得领先地位。

京东方A：在工艺方面，京东方A依托显示面板玻璃精密加工经验，跨界针对性开发适配半导体封装玻璃基板全链条自主工艺，重点布局CPO光电共封装玻璃基板，实现了显示与半导体技术的优势互补。在产品方面，其大尺寸玻璃基板具有热膨胀系数匹配好、翘曲现象少、抗热应力效果强、机械强度高等优点，CPO玻璃基板在介电性能与平整度上优势突出，适配高端封装需求。在产能方面，京东方A依托已有产线搭建玻璃基板中试线，已实现稳定出样，计划尽快实现量产目标。在客户方面，该公司面向国内芯片设计与封测头部企业，正在加速产品的客户认证与落地。总体来看，京东方A立足大尺寸玻璃加工经验和光电融合产业优势，切入CPO这一细分先进封装场景，依托庞大的本部产业链资源，旨在占据大尺寸CPO玻璃基板生产这一特殊生态位；若能加快完成量产目标，推动产能爬坡达产，将在国产玻璃基板行业中长期保持有利态势。

2）专注部分环节的企业

玻璃基板制造分段化生产的企业主要分为两类，一类主要负责TGV通孔加工、金属化填孔环节，主要公司有蓝思科技等；另一类主要负责ABF多层增层（RDL重布线）、平坦化与检测切割，主要公司有DNP。

1） 负责TGV通孔加工与金属化填孔环节

蓝思科技：在工艺方面，蓝思科技依托显示玻璃精密加工经验，跨界切入半导体先进封装赛道，独创的激光诱导打孔、化学蚀刻成孔、微裂纹处理、 PVD种子层溅射等自主核心技术有效解决玻璃基板加工难题。在产品方面，蓝思科技的玻璃基板产品针对存储和芯片两大核心应用进行适配，在耐热性和平整度上表现突出，能有效降低信号损耗并提升散热性能。在产能方面，蓝思科技已建成TGV中试线并公开展示玻璃基板产品，预计专用生产线将尽快投入使用，依托自身成熟的大尺寸玻璃制造能力，后续可快速推进产能爬坡。在客户方面，蓝思科技依托自身积累，正在配合海内外头部客户开展多轮测试送样，逐步推进产品的客户认证与落地。总体来看，蓝思科技作为国内消费电子玻璃加工的龙头企业，跨界切入玻璃基板赛道，避开了传统半导体厂商的路径依赖，依托自身深厚的玻璃精密加工技术积累，布局长线高价值的先进封装两大方向；随着产能的逐步提升，其技术积累将逐步转化为产能优势。

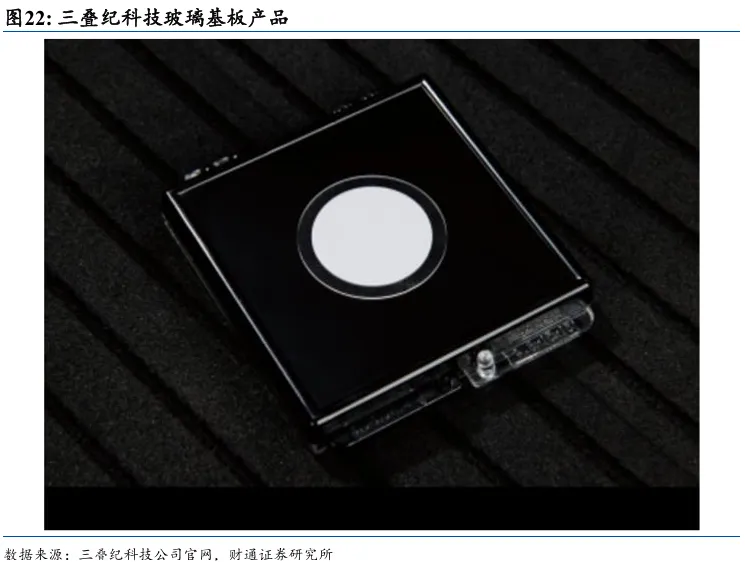

三叠纪科技：在工艺方面，三叠纪科技专注激光直写特色工艺路线，打通了玻璃基板加工环节中超薄基材预处理、超快激光精密成孔、深孔无应力金属化、高密度RDL布线等全链条技术，尤其在TGV成孔环节实现了核心突破，形成了拥有自主知识产权的完整工艺体系。在产品性能层面，其研发的TGV玻璃基板实现了微米级的高精度成孔，最小孔径、深宽比、缺陷密度、良率等指标均处于国内领先位置，此外该产品还针对性优化了光电耦合精度，优化适配CPO光电共封装场景，性能优势突出。在产能方面，三叠纪科技已建成晶圆级玻璃基TGV中试生产线，并将TGV板级封装线正式投产，可稳定向客户交付批量产品，后续持续推进量产扩产。在客户方面，三叠纪科技依托初创企业灵活高效的响应优势，目前已和多家行业头部客户开展联合研发与样品验证，依托技术独立自主的属性，有望成为国内玻璃基板国产替代进程中的重要新锐力量。总体来看，三叠纪科技作为国内TGV赛道的新兴企业，以自研为切入点，走出了一条差异化发展路线，在超快激光成孔这一核心环节建立了独特的技术壁垒，若能加快产能布局，将在国内玻璃基板细分市场中取得优势地位。

海极半导体：在工艺方面，海极半导体聚焦TGV玻璃基板全链条核心技术攻关，适配国内先进封装产业链的自主可控需求。在产品方面，其产品在多个领域具有优势，将Micro LED显示与半导体封装深度融合，适应新一代高端封装领域的技术要求。在产能方面，海极半导体全球首条TGV全工艺生产线已经贯通，工厂全部投产后，将实现产能提升。在客户方面，海极半导体主要面向Micro LED领域企业，并在此基础上积极拓展业务。总体来看，海极半导体立足自身Micro LED细分赛道，凭借技术自主和工艺创新实现从下游封装到中游制造的跨界转型，若能持续提升产品竞争力并保证产能，将在未来竞争中保持优势。

2） 负责ABF多层增层（RDL重布线）、平坦化与检测切割环节

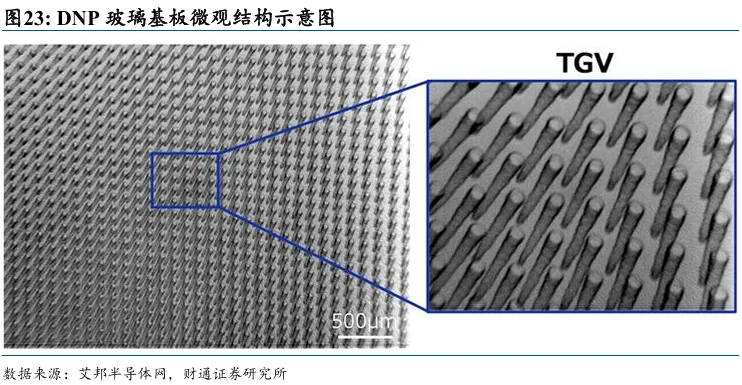

DNP（大日本印刷）：在工艺方面，DNP依托自身深厚技术积淀，将自身在显示面板领域成熟的大尺寸玻璃加工技术迁移复用，针对性开发适配半导体封装的面板级玻璃基板工艺；同时结合自身在薄膜材料领域的优势，优化了玻璃基板的表面改性工艺，大幅提升了产品的抗裂性与附着力，形成了兼具大尺寸量产能力与高精密特性的自主工艺体系。在产品方面，DNP的面板级玻璃基板可支持超大尺寸规格，大幅降低了基板的制造成本并提升了面积利用率；产品具有翘曲控制精度优异、介电损耗低、信号传输效率较高等优点，覆盖AI算力芯片、HBM高带宽存储等多类应用场景。在产能方面，DNP计划在未来几年实现大尺寸面板级玻璃基板的规模化量产。在客户方面，DNP的核心客户覆盖全球有关头部企业，与它们建立了深度联合研发关系；同时面向全球市场开放供应体系，依托大尺寸面板级玻璃基板的成本优势，吸引更多追求高性价比的先进封装客户。总体来看，DNP依托自身在大尺寸精密制造领域的独特优势，避开了行业主流的小尺寸晶圆级玻璃基板赛道，以超大面板级玻璃基板为核心切入点，形成了差异化的成本与量产优势，深度绑定日本本土先进半导体产业链的发展节奏，在全球玻璃基板赛道中占据了不可替代的独特位置。

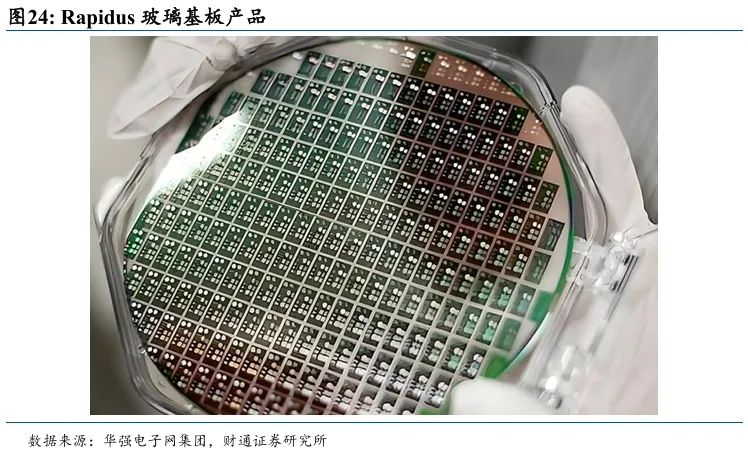

Rapidus：在工艺方面，该公司依托成熟工艺经验，直接锚定600mm方形RDL玻璃面板作为核心载体，提升了提升了该公司的发展环境。在产品方面，Rapidus主打面向AI应用的玻璃基板方案，使产品兼顾高性能与低功耗。在产能方面，Rapidus计划在完成试产线搭建后进入送样验证阶段，在未来几年内实现规模化量产。在客户方面，Rapidus凭借政策支持，已和多家行业头部企业达成深度合作。总体来看，Rapidus本身没有传统成熟制程的历史包袱和现有老旧产线的技术路径限制，精准把握AI等新兴市场需求，立足技术积累和政策支持优势，在全球玻璃基板赛道中开辟出独属于自己的大尺寸技术赛道。

3）下游封装企业

台积电：在工艺方面，台积电重点布局CoPoS下一代先进封装方案，推进玻璃基板与面板级封装（FOPLP）技术融合的相关产品研发与落地，适配下一代先进半导体封装技术需求。在产品方面，台积电目前测试的大尺寸玻璃核心基板具有热膨胀系数低、平整度高、弹性模量优异和介电损耗少等优点，较传统有机基板具有全方位的提升。在产能方面，台积电已建成玻璃基板中试生产线，计划尽快小规模试产，未来几年内正式规模化量产。在客户方面，台积电瞄准全球高端AI芯片市场，已获得多家头部企业的青睐。总体来看，台积电积极引领技术革新，其产品在同行中竞争力较强，凭借自身客户积累获得充足稳定客源，能够保持行业领先地位。

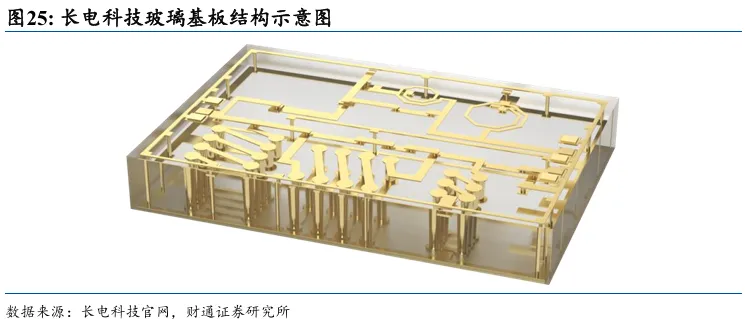

长电科技：在工艺方面，长电科技根据自身成熟的XDFOI、Chiplet异构集成等先进封装技术体系，联合上游玻璃基板材料厂商共同开展工艺适配与联合研发，发挥技术协作优势，自研高密度互联技术以及TGV射频IPD+FCBGA玻璃基板封装方案。在产品方面，其产品封装精度、互连良率表现优异，可靠性较好。在产能方面，长电科技计划进行试产，后续将根据市场情况逐步扩大适配产能，实现技术迭代过渡。在客户方面，该公司目前已和多家国内头部芯片设计企业、上游玻璃基板厂商开展联合验证，加速国产玻璃基板在先进封装场景的落地应用。总体来看，长电科技作为国内封测行业的龙头，以协同研发的方式从下游往上游打通玻璃基板落地通道，以自身下游商业化落地定位对中游玻璃基板研发生产提供了关键的支撑，成为连接上游材料厂商和下游芯片客户的核心枢纽。

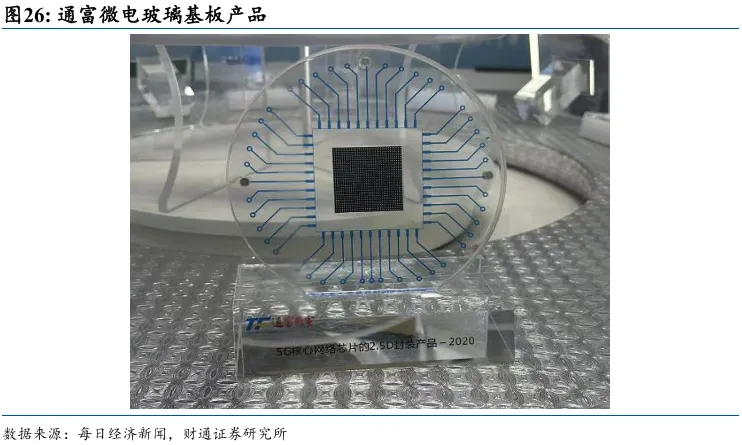

通富微电：在工艺方面，通富微电聚焦自身核心的封装集成能力，其TGV+EMIB封装方案具有布线密度高、信号传输快等特点。在产品方面，其产品可支撑更高密度电子元器件布局，适配HBM高带宽存储、高性能AI算力芯片等高端封装需求，在抗应力与长期稳定性上表现优异。在产能方面，通富微电计划尽快实现商业化落地，尽快完成量产目标，持续扩产。在客户方面，该公司依托全球布局的客户资源，面向国内外头部算力产业链厂商。总体来看，通富微电利用自身先进封测技术经验深厚底蕴，聚焦自身优势环节推进玻璃基板的封装适配，绑定国际头部企业生态，走出了“封装端适配+产业链协同”的特色发展路径。

2.3 下游：运用场景不同难度不同，载板或率先起量

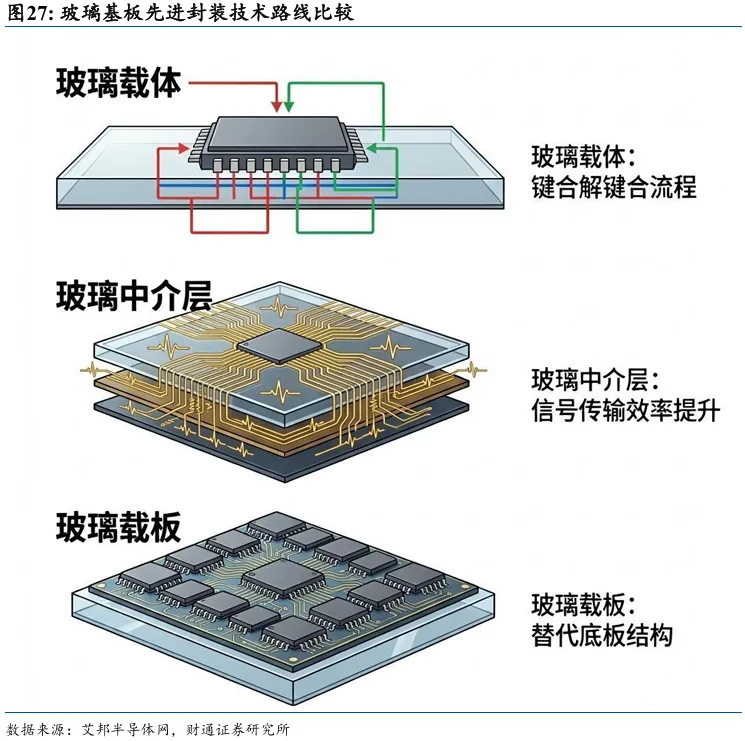

玻璃基板凭借其在多领域优异的材料性能，在先进封装的各个环节和领域都有着广泛应用。目前，在封装领域，根据玻璃基板替换的环节不同，主要有以下三种运用场景：

Glass Substrate（玻璃载板）

作为整个芯片封装的底层载板，传统有机基板存在热膨胀缺陷严重、平整度不高、机械强度较低等问题，在大尺寸封装下更为严重，不能很好提升芯片在极端工作环境下的工作能力。相比之下，玻璃基板充当芯片封装底层载板，能够很好提升对芯片的承载保护能力。

玻璃基板与芯片的热膨胀系数高度匹配，不容易发生热膨胀缺陷引发的翘曲损坏；玻璃基板的平整度较高，可以减少加工过程中出现缺陷的可能性；玻璃基板的机械强度较高，抗应力能力较强，可以避免芯片封装过程中出现裂纹、气泡等缺陷。在高端服务器底层核心承载、CPO光电共封装集成承载基板、6G高频射频器件等精密电子元器件的低损耗承载等应用领域，玻璃载板的应用较为频繁，代表企业有英特尔、SKC等。

Glass Carrier（玻璃载体）

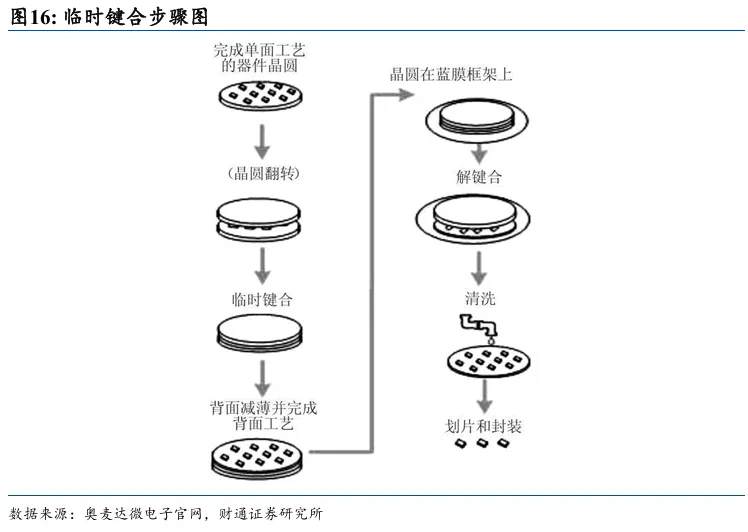

玻璃载体是一种用于半导体先进封装的临时性硬质支撑材料，通过键合技术将玻璃基板与晶圆或芯片临时固定在一起，在特定工序完成后通过紫外光、加热或机械方式解键合移除。其核心作用是为晶圆或芯片在加工过程中提供机械支撑，保证工艺精度。

由于任何翘曲、碎裂等加工失误的发生都会导致不可挽回的巨额损失，且发生的可能性随着晶圆或芯片的厚度下降以及面积扩大成倍增长，此时玻璃载体在提供刚性机械支撑避免加工缺陷发生的同时，可以凭借其极高的平整度、化学稳定性、机械强度和与晶圆芯片高度匹配的热膨胀系数为其提供一定程度的保护。该技术在超薄、大尺寸面板、高端精密芯片、柔性电子器件封装制程等领域被广泛应用。由于技术难度相对较低已实现量产，代表企业有康宁等。

Glass Interposer（玻璃中介层）

传统封装不存在中介层，底层载板与芯片直接布线相连。但是随着载板上芯片密度的成倍增长，为了缓解布线压力，需要在二者之间加入中介层充当中转站，通过对中介层的微米级重布线实现芯片间的高速互联与算力匹配。然而，随着芯片集成密度和功率的不断提升，传统硅基中介层存在的生产成本高昂、面积损失较大、散热能力不足、热膨胀系数不一致导致芯片翘曲、高频信号干扰损失严重等问题愈发严重，难以适配芯片最新技术进展。

在对新型中介层的探索过程中，玻璃中介层应运而生。玻璃基板充当中介层具有布线密度更高、信号传输速率更快、信号保真质量更好、减少热膨胀翘曲等优点，因而在高带宽内存堆栈、多芯片架构高带宽信号传输、超高速信号互连等场景中具有广泛应用，代表企业有台积电等。

2.3.1 Glass Substrate（玻璃载板）

英特尔：用玻璃基板替代有机ABF基板。与台积电专注于玻璃中介层的技术革新、聚焦于高端集成服务提供的定位不同，英特尔聚焦于更为根本的玻璃载板替代，瞄准更广泛的基层处理器封装领域，旨在全面提升自己在该行业领域的竞争力。2023年9月，英特尔正式发布玻璃基板技术路线，提出以玻璃基板替代传统有机ABF基板作为封装最下层结构，用于下一代先进封装平台。这一方案充分利用了玻璃基板与芯片热膨胀系数高度匹配的特性，有效缓解了大尺寸封装下由于热膨胀系数不一致带来的翘曲问题和热应力问题；同时发挥了玻璃基板平整度高、介电系数低、绝缘性能好、机械强度高等优势，使得玻璃基板承受高密度钻孔布线加工仍能维持稳定，在保障封装性能的同时降低了基板封装的厚度。

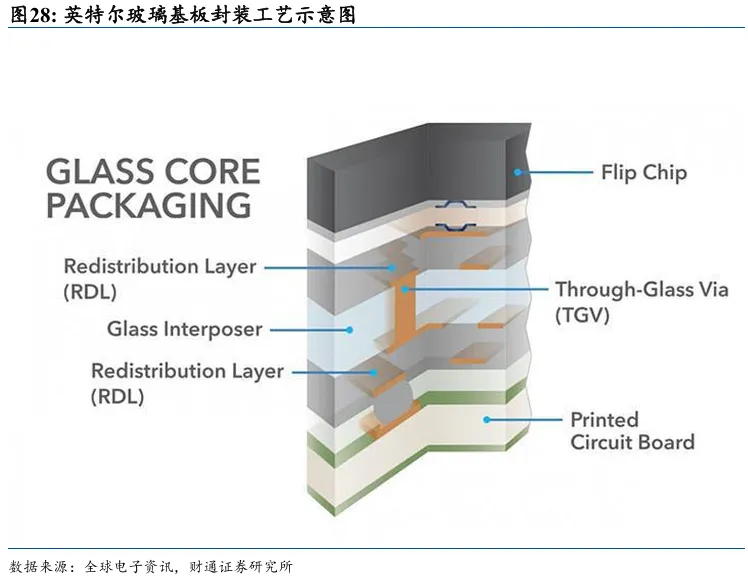

英特尔在芯片封装工艺上采用玻璃基板+多层增层的堆叠架构，以玻璃作为核心基材，先在玻璃基板上完成高密度TGV垂直互连加工，再在玻璃芯的正反两面交替叠加多层ABF介质层与铜线路层，最终形成兼具玻璃芯刚性支撑与精细线路互连能力的复合基板，替代传统全ABF材质的服务器CPU封装基板。在技术实现层面，英特尔针对玻璃基板加工环节，采用激光刻蚀加浸润蚀刻的组合工艺，提升了加工精度，有效控制了加工缺陷；针对布线电镀环节，通过特殊的玻璃表面改性处理，大幅提升铜线与玻璃基板的界面相容性，减少了过程中的孔洞缺陷与铜渗透短路问题。依托玻璃材质热膨胀系数与硅高度匹配的特性，这套方案将大尺寸封装的翘曲度较传统ABF基板大幅降低，同时极大提升了芯片互连密度。2026年1月，英特尔展示业界首个结合EMIB与玻璃基板的样品，实现无微裂纹的加工突破；并推出全球首款搭载玻璃芯载板的商用Xeon 6+Clearwater Forest处理器。

在产能布局层面，英特尔已在美国亚利桑那州钱德勒园区建立玻璃基板试验线，并计划将美国里奥兰乔工厂升级为量产基地，重点布局玻璃基板相关产线。英特尔计划尽快实现玻璃基板量产目标，最终在未来几年内完全实现商业化目标。目前，英特尔玻璃载板封装已经获得了诸多头部客户的青睐，具有可观的未来前景。

2.3.2 Glass Carrier（玻璃载体）

三星：玻璃载体辅助存储和芯片封装设计。三星立足自身存储器巨头地位，聚焦新一代HBM（高带宽内存）开发；同时意图以存储器为跳板，向高端封装领域渗透，发挥自身涵盖存储器、晶圆代工和封装的集成器件制造的独有协同优化能力。然而，随着HBM堆叠层数和封装芯片集成密度的增加，其结构的不稳定性愈发突出，更可能在加工过程中出现气泡、裂纹、翘曲等失误，进而影响整体封装效果。

为此，三星在对半导体玻璃基板的试验开发过程中使用了玻璃载体作为关键辅助工艺，用于大尺寸面板级封装的加工精度控制，适配高端芯片的高密度布线需求。在玻璃芯材完成初步成型后，三星通过高精度真空键合工艺，将待加工的超薄玻璃基板贴合在高平整度玻璃载体表面，依托玻璃材质低热膨胀系数高度匹配的特性，彻底解决了其他支撑载体易翘曲变形的问题。在后续的TGV通孔、电镀、高密度布等关键工序中，玻璃载体始终为超薄玻璃基板提供刚性支撑和保护，大幅降低了微细线路的断线风险。当所有核心制程完成后，三星电机采用自研低损伤激光解键合技术，精准分离玻璃载体和成品玻璃基板。剥离后的玻璃载体经过处理可重复投入产线循环使用，有效降低了生产成本。玻璃载体的辅助应用使得三星电机的玻璃基板样品良率有所提升，为后续全面量产打通了关键工艺链路。

三星电机在韩国世宗工厂布局玻璃基板试产线，并正在积极寻找潜在客户，计划尽快量产。同时三星正在研发下一代HBM架构cHBM和zHBM，推进混合铜键合技术，推进与玻璃载体和基板应用的适配。

2.3.3 Glass Interposer（玻璃中介层）

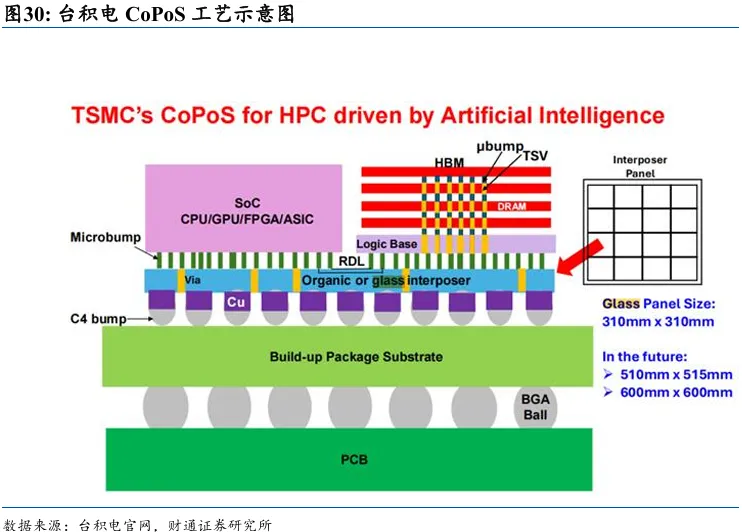

台积电：玻璃中介层技术路线的代表。其代表技术CoPoS（Chip on Panel on Substrate，芯片封装在基板上的面板）在形态、材料和工艺上都进行了系统性革新，使用矩形晶圆适配矩形玻璃基板中介层和芯片，充分发挥玻璃基板在热膨胀系数匹配、热稳定性、平整度、介电性等方面的材料性能优势，有效降低了生产成本，将封装的生产效率和产品性能提升至新的高度。

在工艺层面，台积电基于CoWoS 2.5D封装架构，采用高精度面板级重布线层（Panel RDL）作为中介层结构，制备高密度互连线路，将电子元器件通过混合键合技术直接集成在玻璃中介层之上。相较传统硅中介层依赖的TSV工艺，玻璃中介层TGV工艺的通孔密度较前一代技术提升了数倍，得以在玻璃基板中介层中集成更精密的布线网络，连接更多Chiplet架构芯粒和更高堆叠数的高带宽内存，以实现高信号传输质量、高密度芯片互连、高芯片集成度、高封装生产效率的封装目标。台积电通过自主研发的低应力激光刻蚀技术，解决了大尺寸玻璃面板上TGV加工不均匀的难题，实现了芯片与底层载板的高密度垂直互连。台积电依托玻璃中介层远优于硅中介层的热机械稳定性，有效突破了热应力翘曲缺陷导致的良率瓶颈。玻璃中介层的应用使得台积电封装芯片的质量大幅提升，更好适配客户的精度和算力需求。

目前，台积电已开始建设CoPoS先进封装试产线，计划尽快全面建成并完成对工艺的验证。未来，台积电计划在嘉义建立CoPoS量产工厂，目标在未来几年内实现大规模量产。

我们认为尽管玻璃封装基板仍处于应用起步期，但算力芯片、CPO、6G等成长赛道有望为其带来广阔的成长空间，国内外各大行业巨头和初创新兴企业的积极参与投入也为其巨大的发展潜力提供了保障。特种玻璃作为玻璃基板的核心原材料之一，具有高技术壁垒、高价值量和潜在高利润率属性，单平米价格较高，后续成熟后也有望保持较高水平。玻璃基板未来应用场景广泛，市场需求庞大。在先进封装领域，玻璃基板具有多种技术路线应用，英特尔、台积电、三星电机等行业龙头已启动小批量验证，针对HBM4、AI服务器大算力芯片的适配测试进度明显快于其他场景；在光电领域，玻璃基板被视为未来CPO领域的新一代技术，在博通、LG Innotek等巨头的推进下有望加快进入规模化放量阶段；在6G、医疗、光学等前沿领域，玻璃基板有望成为行业新兴增长点，应用边界持续拓宽。

玻璃基板行业具有突出的全产业链联动特征，相关领域相互促进作用明显，形成全链条协作格局，行业活力明显。在上游，玻璃原片海外龙头如康宁等虽有一定先发优势，但国产化进度迅速推进，带来行业变局和投资机遇；同时相关加工设备、检测设备、工艺耗材等领域日趋成熟，有望最先兑现业绩。在中游，玻璃基板制造虽然技术壁垒最为集中，但价值存量和增量也最为庞大，英特尔、三星等国际巨头加速推进技术验证和产能化布局，京东方A等国内厂商加速行业切入，行业整体处于从技术验证向小批量量产过渡的关键窗口期。在下游，半导体先进封装领域的产能落地进度最快，构成核心应用场景，台积电等头部企业加快实现技术转化；CPO、6G等领域的需求也在同步释放，吸引国内外厂商加入，全产业链的协同验证体系逐步成型。

综上所述，我们建议投资者关注玻璃基板行业全产业链布局机会。一是优先布局在上游玻璃原片和加工设备制造领域拥有深厚技术积累、已实现核心装备自主可控的相关企业，这类企业具备显著的技术壁垒优势，能快速切入半导体封装玻璃基板赛道，确定性更强。二是关注中游在TGV精密加工、孔金属化等核心工艺上实现技术突破、已进入头部客户送样验证阶段的专精特新企业，这类企业将率先受益于行业量产红利，成长弹性更大。三是长期跟踪下游AI算力、光电共封装等核心应用场景的应用落地情况，优先选择有明确订单支撑、产能建设进度领先的产业链核心企业，在行业产业化关键窗口期把握长期价值增长机会。

此外，国内相关企业研发进展较快，且成本端有望构筑优势，未来在行业放量增长过程中，我们预计国内龙头的玻璃和其他有关公司有望借国产化替代驱动实现第二成长曲线。建议关注旗滨集团、力诺药包、凯盛科技、彩虹股份和戈碧迦等公司。

1）商业化进度不及预期风险：

玻璃基板成本高、加工难度大（易碎、金属化工艺复杂），2026年是否能如期放量仍需跟踪头部客户的产线验证结果。

2）设备与良率瓶颈风险：

大面板玻璃基板的钻孔、填孔、线路良率是决定成本能否下降的关键。当前行业良率数据在非量产环境下不具备参考意义，实际量产良率存在不确定性。

3）下游 AI 需求波动与产能过剩风险：

玻璃基板需求高度绑定 AI 算力芯片、高速光模块景气度，若全球 AI 资本开支下行、算力需求放缓，下游客户扩产降速将压缩基板采购量；海内外企业集中扩产布局，未来 2-3 年行业或出现阶段性产能过剩、产品价格承压下滑。
