台积电 2026Q2财报与资本开支指引:AI的确定性、先进技术的破局,与产业链的黄金时代
2026年7月16日下午，新竹。台积电2026年第二季度财报与法说会，为"AI景气持续性"这一市场核心分歧提供了来自产业一线的关键证据：- 增长来源高度集中且可验证:本季业绩高增由AI/HPC单一主线驱动，先进制程(7nm及以下)贡献77%晶圆营收，HPC环比+20%，而传统手机环比-4%——结构性分化证明AI不是"锦上添花"，而是业绩底盘。
- 需求"极其强劲"有订单传导链支撑:从云厂商capex→芯片设计厂订单售罄，信号层层验证;供需缺口被推断至2030年，且基于产能爬坡周期，属非情绪判断。
- 资本开支是最诚实的下注:2026年capex上修至600-640亿美元，公司明确"未来三年显著高于过去三年";叠加云厂商2026年合计约8000亿美元capex，资本正以"算力即资本"的逻辑集中涌入AI基建。
- 先进技术是破局之手:当单颗芯片逼近物理极限，AI算力的继续膨胀，要靠CoWoS/SolC先进封装、CPO光互联与HBM堆叠来打开"带宽墙"与"功耗墙"——这正是台积电与英伟达共同押注的方向。
- 设备商与产业趋势和技术路线的匹配度，决定了景气的传导效率，其技术路线与台积电COUPE/CoWoS及产业CPO化趋势高度契合，是资本开支最终兑现为收入的"最后一公里"。

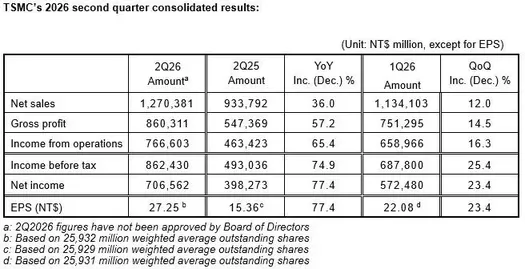

从平台维度看，台积电二季度财务数据，高性能计算(HPC)营收环比大涨20%，而智能手机环比下滑4%。同片硅上，AI与传统消费电子呈现出截然不同的两幅图景:前者由全球大模型迭代与算力基建驱动持续爆满，后者仅维持季节性波动、增长乏力。这种"AI强、非AI弱"的反差，恰恰说明本轮增长不是周期性回暖，而是结构性、由特定需求拉动的景气。毛利率站稳67.7%、同比提升9.1个百分点，背后是先进制程供需紧张赋予的定价权。彭博分析师Charles Shum指出，6月销售数据强化了"AI及服务器处理器需求将抵消手机与PC疲软"的判断，并为台积电推进提价奠定基础。换言之，高毛利并非成本优化的一次性红利，而是产能稀缺性的持续兑现。对下一季的指引同样强硬:第三季度营收指引446-458亿美元(市场预期431.1亿美元)，毛利率65%-67%(市场预期65.9%)，并预计2026年以美元计价营收增长"高于40%"——较此前"高于30%"的预测显著上修。一家公司敢于在业绩高基期上继续上修指引，底气只可能来自一处:在手订单的饱满。法说会上管理层称"人工智能相关需求极其强劲"，并强调"客户和客户的客户为我们提供了非常强的信号和展望"。这句话在产业研究中值得拆解:半导体需求具有明确的传导层级——下游(云厂商)→中游(芯片设计厂)→上游(晶圆代工/封测)。当微软、亚马逊、谷歌、Meta、OpenAI、xAI等下游把资本开支一浪高过一浪砸向AI基建，英伟达、AMD、博通等中游芯片厂的订单便排至两年以后，台积电的先进产能随之提前售罄。需求不是预测出来的，而是订单堆出来的。管理层口中的"客户的客户"，正是指这一传导链最末端、也最贴近真实算力消耗的云服务商。更值得重视的是管理层对时间的判断:"正全力缩小供需缺口，直至2030年，市场需求都将保持旺盛，行业增长趋势非常明确。"这不是模糊乐观，而是基于晶圆厂从建厂到量产动辄三五年的工程周期所做出的产能推断——当一家代工龙头说"缺口到2030年都在"，意味着它看到的真实需求远超当前可挤出产能。需求的内涵也在发生层级跃迁。台积电在2026技术论坛明确勾勒:AI正从生成式AI走向代理式AI(Agentic AI)，再走向实体AI(Physical AI)。生成式AI解决"会对话"，代理式AI解决"会自己拆解任务、调用工具完成闭环"，实体AI则将智能嵌入机器人、自动驾驶与智能眼镜，使算力触角伸向物理世界。每一层跃迁，都意味着算力消耗从线性增长转向指数级复利。市场空间的重估进一步夯实了这一判断。台积电将全球半导体市场预测大幅上修:原预计2030年才突破1万亿美元的规模，2026年即提前达成;2030年将进一步扩大至1.5万亿美元，其中AI与高性能计算占55%，智能手机占20%，汽车占10%。AI加速器晶圆的需求，预计在2022-2026年间增长11倍。将需求增速与产能扩张对照:CoWoS产能2022-2027年复合增速逾80%、2nm产能2026-2028年复合增速70%，即便以如此高速扩产，仍滞后于11倍的加速器需求增长——这正是管理层判断"缺口持续至2030年"的量化底稿，也说明本轮景气的上限由供给而非需求决定。当需求、时间、空间三个维度同时指向高景气，AI的繁荣便不再依赖叙事，而是建立在订单、产能与万亿美元级市场之上的可验证确定性。如果说业绩是过去式、指引是将来时，那么资本开支(Capex)是一家公司对未来最诚实的下注。台积电本季最重磅的信号，是将2026全年capex指引从520-560亿美元上调至600-640亿美元，理由直白:"因AI智能体需求强劲";并明确"未来三年的资本支出，将显著高于过去三年"。量级对比能直观说明问题。过去三年(2023-2025)台积电年均capex约在300亿-400亿美元区间;仅2026一年就计划支出600亿-640亿美元。若未来三年延续这一强度，合计将站上2000亿美元量级。这不是"多花一点"，而是把资产负债表整体押注AI赛道。台湾本土为核心重镇:未来数年将新建13座先进制程及先进封装晶圆厂;仅2026年计划即在台新建4座晶圆厂与2座先进封装厂，目前台湾共有12座厂在建。美国亚利桑那追加1000亿美元，再建4座晶圆厂(暂无确切时间表)，美洲产能进一步做实。日本扩大成熟制程产能，熊本厂2026年28/22nm产出预计达2025年的20倍。德国德累斯顿特殊制程厂(车规/工业)、中国大陆维持16/28nm产能同步推进。全局看，台积电预计新建与改造共计18座工厂，含5座先进封装厂。台积电特别点出:产能扩张不存在瓶颈，但先进封装产能紧张，正全力缩小先进封装需求与产能的差距。这一句，是整个产业链里最值钱的"路标"——它把投资视线从"晶圆制造"引向了"封装"。更宏大的背景是，台积电并非孤例。全球云厂商正开启历史性的capex扩张周期:摩根士丹利预测，谷歌、微软、亚马逊、Meta等四大巨头2026年capex合计约8000亿美元，约为2025年的两倍、2024年的三倍;有测算显示六大科技巨头2025年capex超3500亿美元、2026年预计突破8000亿美元。其中亚马逊2026年一季度capex达432亿美元、全年指引约2000亿美元;Alphabet将2026年capex指引提高至1800亿-1900亿美元;微软维持高强度投资。甚至连英伟达自身，2026年在光纤与电力领域的投资已超90亿美元(含向康宁投资5亿美元推动光纤替代铜缆)。由此，一个新的产业逻辑正在成形——"AI算力即资本"(Compute as Capital)。算力不再被视为单一用途的沉没成本，而是可调度、可转售、可套利、可生息的战略资产。当下游把capex当作"买未来"，上游扩产便有了最坚实的需求锚。资本开支的方向，从来都是产业最诚实的罗盘。一门好生意最迷人的地方，在于它能养活一整条河。台积电与云厂商的资本开支在产业链河床上炸开闸口，水往下游奔涌。沿"钱去哪了"可系统映射出六条被激活的主线:(一)先进制程:2nm与A16的产能与定价权
台积电N2已于2025年量产，N2P与A16将于2026年下半年接棒，A14预计2028年量产、A13/A12紧随其后。其中面向AI/HPC数据中心的A16、A12集成超级电轨(SPR)背面供电技术，专为解决AI数据中心的电源完整性与电流传输瓶颈。2nm产能预计2026-2028年复合增速达70%，并已收到约25个2nm设计定案、超70个在规划中——2nm第二年设计定案数约为5nm同期的4倍，反映客户向先进节点迁移的速度。大摩预计台积电节点提价5%-10%，定价权直接转化为盈利弹性。从技术经济学视角看，节点布局有明确的功能分层:N2、N2P、N2U、A14、A13主要面向客户端(消费电子)，强调成本、能效与IP复用;而A16、A12专门面向AI/HPC数据中心，必须提供显著性能提升以证明技术过渡的合理性，成本相对次要，并集成SPR，更新周期约两年。这种"客户端渐进微缩、数据中心性能跃迁"的双轨策略，使台积电能同时满足手机客户的成本敏感与云厂商的算力饥渴。(二)先进封装:被重新定义的"第二战场"
公司罕见承认"先进封装产能紧张"，将封装推上舞台中央。当前AI算力瓶颈已不止于单颗die，而在"把更多算力、更多内存、更低延迟地集成进同一系统"。台积电CoWoS路线极具野心:5.5倍光罩尺寸已量产、良率超98%;2028年量产整合20颗HBM的14倍光罩版本;2029年推出整合24颗HBM版本。产能口径更震撼——据大摩测算，台积电CoWoS产能从2023年13kwpm升至2025年70kwpm、2026年120kwpm、2027年有望达200kwpm，其中英伟达一家2027年即占约125kwpm。SolC(3D堆叠)互连密度是CoWoS的56倍、功耗效率提升5倍，产能从2025年约6.6kwpm向2028年70kwpm扩张。在OSAT环节，日月光(ASE)、Amkor等亦承接CoWoS外溢产能(据大摩，Non-TSMC CoWoS产能2026年将达50kwpm)。直接受益的是封测与测试环节:京元电AI相关营收预计从2026年5.36亿美元跳升至2027年8.99亿美元，最大客户AI营收占比2027年达40%;AI/HPC测试座pin count已冲上6000+、次代迈向10000+，Rubin单颗测试时间拉长至1200-1400秒，推动测试设备市场2024-2027年复合增速达35%——封装与测试，正从"配角"变为"主角"。算力密度提升后，铜线传输的延迟与功耗成为物理天花板。台积电将紧凑型通用光子引擎(COUPE)与光电共封装(CPO)列为下一代AI基础设施核心解:基板上搭载COUPE的CPO可提供传统铜线4倍功耗效率、减少90%延迟;建构在中介层上更达10倍功耗效率、95%延迟减少。全球首个200Gbps微环调变器预计2026年量产，2030年目标冲刺4Tbps/mm带宽密度。技术路线上，硅光子封装分三阶段演进:2025年主流为插拔式/电路板层级(On-PCB);2026年下半年推进至基板层级(On-Substrate)，仅缩短微小实体距离即带来显著性能跃升;下一步中介层层级(On-Interposer)将光学元件推近计算核心，实现10倍功耗效率与95%延迟减少。在更大系统集成上，SoW(系统级晶圆)技术可将中介层放大超40倍光罩、最多整合64颗HBM与16颗计算芯片，SoW-P已于2024年量产、整合HBM的SoW-X预计2029年就绪。产业端，Lumentum已明确将OCS与CPO作为增长引擎，中际旭创、新易盛等在800G+光模块放量、与CPO形成并存演进，国内光通信上游如世嘉光子AWG与MPO业务高速增长——光正接替铜，成为AI数据中心的"血管"。(四)PCB/CCL:被算力重新定价的底层地基
AI服务器的骨架是高速覆铜板。算力需求上行直接推升PCB/CCL产业链盈利中枢，高速覆铜板(CCL)因AI服务器对信号完整性与传输速率的严苛要求而率先提价，沪电股份、生益科技在高端IC载板与高频高速板领域具备卡位优势，鹏鼎控股则受益于终端AI设备对软板/类载板的需求外溢。当一块电路板的身价因AI水涨船高，说明AI红利从不只是芯片公司的专利。(五)HBM存储:吞掉近三分之二成本的"内存怪兽"
在AI芯片物料成本中，内存占比已升至近三分之二。2027年全球AI HBM需求预计约50亿GB(测算值约63亿GB)，英伟达占36%、谷歌35%、AMD16%;而2026年供给仍存在约10%缺口。HBM3e/HBM4/HBM4e代际切换，正重新点燃存储厂商的景气度——得HBM者，得AI半导体的半壁江山;而供给紧张本身，也使HBM成为AI芯片放量节奏的关键约束。(六)设备材料与国产AI芯片:资本开支与国产替代的双击
台积电18座厂的扩建、CoWoS逾80%的年复合增速，最先拉动上游设备与材料——每座新厂都是设备材料的"吞金兽"，既利好全球巨头份额，也打开国产替代窗口。需注意的是，ABF基板(T-Glass→ABF绝缘膜→载板)仍是Google TPU等AI芯片量产的瓶颈之一，供应链紧张直接影响ASIC放量节奏。与此同时，国产AI芯片二线厂商(天数智芯、沐曦股份、摩尔线程、必任科技等)在供给端实现突破，订单与业绩弹性显现。AI发展驶入"回归商业本质"阶段、推理需求爆发，为本土玩家提供了真实练兵场。前述资本开支终将体现为收入。据大摩测算，2027年台积电Server AI营收有望达750亿美元，约占公司总营收的35%;AI半导体收入拆分中，通用AI芯片约300亿、定制ASIC约150亿、CoWoS/晶圆测试约250亿、AI服务器CPU约50亿美元。从AI晶圆客户占比看:英伟达20%、AWS 6%、Meta 1.9%、OpenAI 1.2%、微软1%。换言之，云厂商每多投一美元capex，最终有相当比例沉淀为台积电的先进制程与封装收入——这正是"资本开支方向即产业地图"的量化注脚，也回答了市场最关心的那个问题:AI的需求，到底有没有落到报表上。答案是:不仅落了，而且权重还在快速抬升。要真正理解为什么台积电把未来三年押给AI、为什么资本会如此集中地涌向封装与光互联，必须先理解一个朴素的事实:摩尔定律的单芯片微缩，正在逼近物理与经济的双重极限。当工艺进入埃米级，继续把更多晶体管塞进同一颗die的成本呈指数级攀升，而AI模型对算力的渴求却仍在指数级膨胀。这一"剪刀差"，正是先进封装与光互联登场的根本理由。更具体地，AI算力的继续膨胀，正面撞上三堵墙:算力墙(单die晶体管数与频率受物理限制)、内存墙/带宽墙(算力增长快于内存带宽，数据搬运成为瓶颈)、功耗墙(铜互连的延迟与能耗随带宽飙升而失控)。突破这三堵墙，靠的不是把某一颗芯片做到极限，而是把多颗芯片、把算力与内存、把电与光，用更精巧的方式"拼"在一起。这便是CoWoS、SolC、SoW与CPO共同的历史使命——它们不是先进制程的替代品，而是先进制程的延伸与放大器。过去十年，半导体竞争的胜负手是"谁的制程更先进";未来十年，越来越取决于"谁能把更多异构芯片高带宽、低延迟、低功耗地集成到一起"。这便是台积电CoWoS(Chip-on-Wafer-on-Substrate)的价值所在——它用硅中介层把计算die与HBM高带宽内存连接在同一封装内，把"内存墙"尽可能推远。CoWoS的中介层(Interposer)尺寸以"光罩(reticle)"为单位演进:早期的CoWoS-S从1.5→2→3.3倍光罩，演进到CoWoS-L/R的3.3→5.5→9.7倍光罩。当前全球最大的5.5倍光罩CoWoS已量产、良率超98%;按规划，2028年将量产整合20颗HBM的14倍光罩版本，2029年进一步推出整合24颗HBM的版本。每一代尺寸的放大，都是为了容纳更多HBM、承载更大模型——因为AI训练与推理所需的带宽，正以远超单芯片算力的速度增长。更激进的是SoW(系统级晶圆)技术:中介层可放大超40倍光罩，最多整合64颗HBM与16颗计算芯片，SoW-P已于2024年量产，整合HBM的SoW-X预计2029年就绪。这已经不是在"封装一颗芯片"，而是在"封装一整座算力工厂"。如果说CoWoS是"平面铺开"，SolC(系统整合芯片)就是"垂直堆叠"。台积电的SolC将计算芯片与DRAM直接在三维空间键合，互连密度是CoWoS的56倍、功耗效率提升5倍。其键合间距(bonding pitch)从2025年量产的6微米，演进到2028年N2对N2堆叠、2029年A14对A14堆叠的4.5微米。张晓强在论坛上的判断一针见血:AI模型的扩大，提升了SolC与3D IC的重要性，因为这些技术"能够将DRAM直接堆叠在计算芯片上"——当内存离算力只有几个微米，数据的搬运能耗与延迟便被压缩到极致。封装解决了"算力与内存"的距离，但AI服务器内部还有另一道墙——数据传输墙。传统架构中，GPU与交换机之间依赖铜线，交换器之间虽已用光，但"最后几厘米"仍是铜。当带宽需求突破铜的物理极限，延迟与功耗便成为绕不开的瓶颈。台积电的COUPE(紧凑型通用光子引擎)方案，正是为这一场景而生:用SolC把逻辑芯片(EIC)与光学芯片(PIC)紧密整合，让光信号进入后翻译成电信号再输出给GPU。搭载COUPE的CPO，在基板上即可提供铜线4倍功耗效率、减少90%延迟;若建构在中介层上，更达10倍功耗效率、95%延迟减少。全球首个200Gbps微环调变器(MRM)预计2026年量产，终极目标是在2030年实现4Tbps/mm的带宽密度。值得强调的是，台积电COUPE平台的技术底座，是65nm硅光工艺叠加SolC混合键合(hybrid bonding)——这意味着光互联并非独立于先进封装，而是先进封装的自然延伸。CPO产业化的本质，是把原本属于"光模块厂商"的价值，大量转移到"半导体与先进封装"环节。据行业研究，2026年被视为CPO产业化元年，2030年市场规模有望达百亿美元;而其中的关键瓶颈，不在设计，而在制造与测试。生态侧的证据同样密集:三星宣布将于下半年启动光子集成电路(PIC)代工量产，并规划2029年提供全流程CPO代工服务;英伟达向康宁(Corning)投资5亿美元推动光纤连接替代传统铜缆;英伟达Quantum X800 CPO交换机已将交换ASIC与硅光引擎集成于同一高速主板。巨头集体下场，说明CPO已越过"概念验证"，进入"供应链建设"阶段——而这恰恰对应了设备厂们的订单与产能兑现窗口。任何一次产业浪潮，最终都要落到"谁把铲子卖给了掘金者"。台积电与云厂商的资本开支再庞大，也要通过一整片设备、材料与封测版图，才能变成真实产能。值得强调的是，这片版图并非一两家公司的独角戏，而是众多玩家在各自环节与产业趋势的同向共振。先进封装(OSAT)，代表公司：日月光(ASE)、Amkor；测试(ATE)，代表公司：泰瑞达(Teradyne)、爱德万(Advantest)；硅光耦合与测试，代表公司：ficonTEC、联讯仪器、燕麦科技；混合键合/die bond，代表公司：BESI、芝浦机电；CPO测试设备，代表公司：泰瑞达+ficonTEC、Chroma(致茂)；ABF载板与材料，代表公司：欣兴、南电、臻鼎、Ibiden、Ajinomoto、Nittobo；光模块/光芯片，代表公司：中际旭创、新易盛、Lumentum、Coherent、源杰科技；以ficonTEC为例，这家德国公司2001年创立，提供硅光子器件从晶圆测试、封装耦合到模块测试的全流程端到端方案。其2025年OFC发布的300mm双面光电晶圆测试设备(兼容现有ATE架构)、以及面向双面3D CPO光引擎的DLT-D1多站点芯片级测试机，恰好对应"硅光晶圆测试是CPO量产关键瓶颈"的产业难题。2026年公司公告ficonTEC与英伟达合作开发CPO制造与测试方案、瞄准2026年量产节点，在手订单超11亿元，并被ASMPT纳入体系。它的意义不在于被单独高亮，而在于它卡住了一个被巨头订单验证过的真实工程瓶颈——同类公司如联讯仪器、燕麦科技、腾景科技、矩光科技、源杰科技，也分别在耦合、测试、光学元件环节加速突破。以泰瑞达为例(它与爱德万同为全球ATE双雄，受益逻辑并不排他):泰瑞达FY2026Q1营收12.82亿美元(+87%)，AI相关占近七成，半导体测试部门首破10亿美元。其Magnum 7H平台(9216数字引脚、2560电源引脚、产能1.6倍)直击HBM测试，UltraFLEXplus/Titan HP应对高pin数SoC;据瑞银，它是首家覆盖全部四种硅光/CPO测试需求且效率占优的厂商，与ficonTEC协同做双面晶圆电光测试，目标CPO测试50%-70%份额、2028年2.5亿-3.5亿美元收入。测试之所以关键，是因为AI加速器die良率每提升一点，整机架成本与可靠性便天差地别——测试已从"成本中心"升级为"产能与良率的中心"。爱德万在AI加速器与HBM测试同样深度参与，二者共同构成ATE环节的景气底座。把视野从两家公司拉长，同样的共振遍及各处:日月光、Amkor承接CoWoS外溢产能;京元电AI测试营收从2026年5.36亿美元跳升至2027年8.99亿美元;BESI的混合键合设备随SolC 3D堆叠放量;欣兴、南电的ABF载板卡在ASIC供应链咽喉;SK海力士、三星、美光的HBM3e/HBM4展开军备竞赛;中际旭创、新易盛、Lumentum在800G+与CPO两端布局;康宁的光纤随着"以光代铜"提速而需求重估。它们身处不同环节、来自不同国家，却被同一股资本开支的潮流推到了各自的景气高点。这给研究者一个朴素而重要的启示:在一条确定性赛道里，最稳健的机会往往不在最喧嚣的终点，而在那些"绕不开"的节点上。掘金者会换，矿脉会迁移，但卡位够准的卖铲人，总能穿越周期——而这张版图上的名字，远比两家更多。台积电用一份Q2财报证明，AI是真实且集中的增长主线(先进制程77%、HPC+20%、营收指引上修至+40%);用"未来三年capex显著高于过去三年"证明，资本在用真金白银投票(2026年600-640亿美元，云厂商合计约8000亿美元);用CoWoS/SoIC/CPO的技术路线图证明，算力的天花板要用先进封装与光互联去打开(24颗HBM、56倍密度、10倍光效);而设备与材料版图的共振证明，产业的景气终要落在那些"绕不开"的节点上(硅光耦合测试、HBM/SoC测试、ABF载板、混合键合……)。这四条线索，共同指向一个判断:我们当前所处的，不是AI的泡沫顶点，而是AI从"软件奇迹"走向"物理基础设施"的起点。就像电力最终要落到电网、发动机与变电站，AI的智能，也正以硅、以HBM、以光纤、以封装的形式，被一寸寸浇筑成可触摸的物理底座。台积电在台湾的13座厂、亚利桑那的千亿美元、日本20倍的产出;英伟达向康宁投下的光纤、与ficonTEC共研的CPO;泰瑞达与爱德万产线上为AI芯片"打分"的测试座;欣兴南电载板与BESI键合设备的轰鸣——这些钢筋、光刻机、对准系统与测试座，合在一起，就是人类把"思考"外包给机器的集体意志，正在变成现实。我之所以坚定看好AI，以及这条由资本开支浇灌出的产业链，不是因为一份财报，而是因为:需求真实(来自云厂商capex与订单传导链)、时间慷慨(供需缺口延伸至2030年)、技术破局(CoWoS/CPO把物理极限不断推远)、资本笃定(未来三年显著高于过去三年)、产业立体(从先进制程到封装、光互联、HBM、PCB/CCL，再到一整片设备与材料的"卖铲人"版图，一条河被整体激活)。AI不是一朵浪花，而是一场潮汐。它裹挟着算力、资本、人才与野心，正以肉眼可见的速度，重塑全球经济的基础地层。当台积电把未来三年都押给AI，当最精密的铲子被递到矿主手里，当封装产线的灯光24小时不灭——我们有理由相信:我们正在见证的，是一个硅基文明加速到来的黎明。而黎明，从来都是一天里，最值得期待的时刻。
