UNCC最全面LECO综述连载 8:行业研究缺口与产业化展望--短期、中长期技术发展路线及全文总结

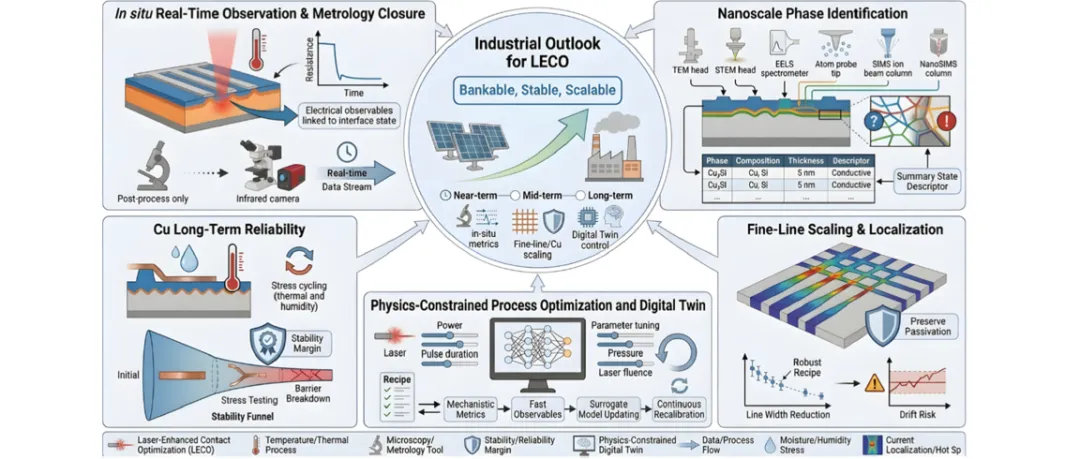

LECO工艺已成为降低接触电阻的可行技术路线，但行业整体对该工艺的信心仍受三类因素制约：界面演化过程可观测手段匮乏、经工艺处理后接触界面的物相完整定义缺失、各类电池结构与金属化叠层体系下长期可靠性数据不足。长期组件老化测试结果表明，在特定 PERC 电池体系中采用 LECO 工艺提升电学性能的同时，不会新增额外的器件衰减路径；但近期研究发现，TOPCon 电池经 LECO 处理后，在温度与偏压耦合应力作用下会出现与电池结构强相关的失稳现象。该问题提升了项目商业化落地的风险顾虑，也推动行业建立更严苛的工艺验证标准。第 7 节搭建的分层建模体系提供了一套基于物理机理的分析框架，可建立工艺输入参数、界面特征指标与工艺区间边界之间的关联。但想要实现区间判定标准跨场景复用，学界还需开展三类表征测试：一是具备时间分辨能力，能够捕捉界面活化与缺陷孕育全过程；二是具备化学特异性，可区分多种共存的界面物相状态；三是具备统计稳健性，能够量化组件级应力环境下的参数波动与长期漂移量。本文将上述研究空白以及短期、中期、长期产业攻关重点整理于图 10。目前亟待攻克的研究方向可归纳为五大主题：图 10.LECO 技术的研究空白与产业化前景。五大近远期重点研究方向 —— 原位可观测表征、分阶段界面状态定义、铜电极耐久性验证、细栅线尺寸微缩、高效数据工艺优化与数字孪生落地应用，最终将实现该技术可商业化落地、性能稳定且可规模化量产。8.1.原位实时观测与表征闭环技术
当前一大核心技术短板是缺少适配 LECO 特殊耦合工况的原位检测设备 ——LECO 工艺同时存在局域激光热作用与偏压诱导电流聚集双重效应，现有设备难以同步追踪该工况下的界面演化。事后显微表征仅能观测反应终态，无法确定关键相变发生时刻，也难以精准识别突发性失效前的缺陷孕育阶段。该问题在钝化接触电池体系中尤为突出：已有研究证实，经LECO 处理的TOPCon 电池在温偏耦合应力后，Rs会发生大幅变化，且发光成像可观测到明显的空间分布不均问题。短期技术突破方向是将电学检测手段与空间成像、局域热表征相结合。锁相红外热成像技术已成熟应用于定位局部高损耗区域、诊断串联电阻分布不均问题，搭建起从电流聚集效应到产线可集成成像检测手段的桥梁。与此同时，基于发光原理的串联电阻成像设备已实现高检测通量，适配在线量产检测需求，可作为LECO 工艺验证与设备漂移监测的配套快速表征手段。行业落地目标是建立一套最小化特征观测指标集，能够与第 7 节提出的状态特征参数一一对应：例如通过热分布成像反推面能量密度EA、电流聚集系数CJ替代指标；通过电阻、漏电流变化提取载流子输运漂移特征，最终实现实时区分稳定优化区间与潜在隐性损伤。此类宏观在线检测手段无法替代纳米尺度物相分析，但只需基于标准样品完成与 ρc、J0,metal、漏电流、应力诱导参数漂移的标定，即可作为统计可靠性高的量产替代检测方案。第二项研究空白是无法直接观测快速热处理过程中内部界面的反应演化路径。在丝网印刷银接触体系中，接触成型阶段的原位衍射表征已被证实可精准解析反应先后顺序；该技术能够拆分事后显微表征中形貌相近、机理完全不同的界面反应过程。将同类原位表征思路适配LECO 金属叠层体系（即便仅用于实验室研究），也能大幅强化工艺条件、界面物相状态与长期可靠性三者间的因果关联。8.2.纳米物相识别与界面状态定量表征
LECO 工艺生成 / 改性的界面区域包含多种纳米物相与无序中间层，其电学性能取决于物相的连续程度与连通性，而非元素平均组分。常规SEM与能谱分析（EDS）在目标观测尺度下，无法区分硅化物变体、混合氧化物、玻璃相载流子输运通道等微观结构。这种表征模糊性会造成分析偏差：等效扩散深度Leff、面能量密度EA等简化特征参数数值相近时，实际对应的界面物相状态、稳定裕度可能完全不同。近年来针对 LECO 工艺的微观结构研究均指出，必须建立包含物相信息的界面状态描述体系。聚焦离子束制样结合高分辨透射电镜，可观测银硅埋层处由LECO 工艺产生的微米、纳米级接触结构，验证了无需宏观熔融即可形成微接触阵列的理论猜想。针对背钝化 n型TOPCon 叠层的详细研究表明，光照烧结成型的LECO 接触与常规非LECO 接触微观结构差异显著；同时证实工艺控制失当时LECO 会破坏钝化层性能，凸显物相与中间层连续性对器件可靠性的核心作用。除 LECO 专项研究外，原子探针层析技术可解析 TOPCon poly-Si/SiOx/c-Si的氢元素分布，同时明确传统深度剖析手段对轻元素检测的局限性。当器件失稳由界面化学反应主导时，需搭配多种物相敏感型表征设备联合分析。学界统一的实用攻关目标是建立一套 LECO 接触界面最低标准表征体系，输出三类核心数据：①物相种类与连续程度；②阻挡层完整性特征参数；③微接触尺寸与面密度统计分布，并将上述微观参数关联至电学工艺区间划分标准与可靠性等级。对于含铜金属叠层体系，还需增加深度剖析测试以量化金属迁移通道。湿热老化实验已证实二次离子质谱（SIMS）可检测长期应力后扩散至硅基底内部的铜元素，因此包含扩散信息的界面特征指标是该工艺商业化评估必不可少的依据。8.3.LECO活化工艺下铜金属化长期可靠性
出于降本需求，含铜金属化方案的应用吸引力持续提升，但该体系存在显著耐久失效风险，核心诱因包括金属扩散、阻挡层破损、水汽辅助腐蚀。上述失效机制对局部温度波动、电流聚集效应高度敏感，因此会与LECO 工艺的热 -电作用过程直接耦合。多篇镀铜金属化综述指出，长期可靠性、膜层附着力、接触界面完整性是制约铜金属化规模化落地的核心瓶颈，户外服役严苛要求进一步抬高了应用门槛。早期针对镍 /铜电镀体系的综述同样提到，整套工艺流程复杂，界面预处理与阻挡层品质会极大影响最终器件性能；若额外引入LECO 活化工序，工艺稳定裕量的管控就变得更为关键。当前核心数据缺口：缺少贴合户外实际工况的多应力耦合长期老化测试，测试条件需同步覆盖温度、湿度、外加偏压、温度循环四类载荷，对经LECO 处理的铜叠层器件开展验证。镀铜电池湿热老化实验证实，器件出现的 PN 结性能衰减与铜元素扩散行为高度吻合；同时封装胶等辅材选型会直接决定铜扩散是否成为制约电池性能的核心短板。配套研究直接观测到湿热环境下铜穿过表层覆盖层向外扩散，在硅片表面乃至硅基底体内检测到铜元素富集，这说明铜扩散不能简单视作次要副效应，而是评估工艺商业化可行性的硬性约束指标。从组件可靠性角度来看，随着工作电流密度提升、金属化方案多元化，电迁移、界面分层失效的危害会进一步放大。因此行业亟需建立可捕捉缺陷孕育过程、具备空间分辨能力的LECO 工艺验证规范。8.4.精细栅线金属化微缩与电流聚集效应
精细栅线微缩能够降低遮光损耗、减少银浆耗材，但会抬升局部电流密度，同时缩小工艺对界面不均匀缺陷的容错区间。随着栅线宽度减小、高宽比提升，少量接触不良或过度活化的点位就会主导整体电阻漂移，并诱发局部热点。近期细栅丝网印刷相关研究实现20 μm级开孔工艺（实际国内产线远低于20 μm），定量分析栅线几何结构与电学性能的耦合影响，为 LECO 工艺区间在微缩栅线场景下的复用提供了完整参照依据。在栅线极限微缩工况下，仅依靠平均 ρc 定义工艺稳定裕量已不再适用，必须结合电流聚集特征综合判定；即便工艺标称参数不变，几何结构引发的电流拥挤效应也会让器件逼近失效临界边界。针对钝化接触电池体系，栅线微缩还需保证钝化性能不衰减、抑制金属化引入的载流子复合。SiOx/poly-Si钝化接触金属化相关综述明确，浆料配方、热预算、接触成型路径是产业化核心要素；新增局域LECO 活化工序后，必须同步考核钝化效果保留能力。隧穿氧化层界面的氢元素行为与缺陷演化会进一步耦合上述问题，纳米尺度表征已证实，微量轻元素、界面组分细微变化就能决定器件长期稳定性。针对TOPCon 叠层的LECO 专项研究表明，工艺区间管控失当会直接造成钝化性能劣化，证明细栅微缩、钝化性能维持与第 7节提出的工艺区间判定逻辑密不可分。因此该方向核心研究重点：建立栅线几何尺寸、微接触统计特征与面能量密度EA、峰值温度Tmax、电流聚集系数CJ等指标允许区间的关联缩放准则，并通过长期老化参数波动测试完成准则验证。借此将工艺参数调试从适配特定栅线结构，升级为可跨场景复用的标准化设计裕量。8.5.高效数据驱动工艺优化与数字孪生落地
LECO 工艺由高维耦合参数空间共同决定，变量包含激光功率、扫描方案、光斑尺寸、脉冲重叠率、反向偏压、前序烧结热历程、金属化界面状态等。单一变量迭代调试效率极低，还极易选出靠近失效边界的工艺参数。以具备明确物理意义的特征参量作为约束条件的高效数据驱动优化算法价值突出，可在提升电学性能的同时，规避进入高可靠性风险区间。光伏量产领域已有落地案例证实，贝叶斯优化算法可嵌入半导体光伏工艺控制，例如掺杂工艺方阻精准调控，该思路完全适用于带多约束条件的LECO 工艺参数寻优。与此同时，光伏领域数字孪生相关研究普遍提出，融合物理机理模型、数据推断、不确定性量化优化算法，可在性能、寿命、绿色制造多重约束下加速技术迭代。对于LECO 工艺，产业价值最高的落地形式是带多约束判定的数字孪生系统：融合第 7节建立的预测特征参量（EA、等效扩散深度Leff、Tmax、CJ）与快速在线检测指标（成像、电学测试），在设备工况漂移、原材料批次波动下持续动态更新工艺安全裕量。8.6.产业发展展望
LECO 工艺的产业发展路线已从烧结后辅助修复工序，转变为适配高效 TOPCon、PERC 电池、量产端标准化接触制备核心工艺。目前 TOPCon 体系已积累大量产业化实证数据：LECO可同步降低 ρc 与金属化复合损耗。Qcells Q.ANTUM NEO 电池采用LECO 工艺后，J0,metal<160fA/cm^2，ρc 低于1mΩ·cm ^2，实验室最高效率达 25.6%，Voc =731mV 。该研究同时验证，经 LECO 处理的接触、电池片与组件在湿热、温度循环加速老化下衰减幅度极低，说明优化后的LECO 工艺量产导入不会带来可靠性劣化代价。Jolywood特种注入金属化工艺（JSIM）是另一项具备产业代表性的 TOPCon 激光辅助烧结方案。JSIM 搭配定制银浆、低温烧结工艺，在反向偏压条件下整面激光线扫描，优化 G10 尺寸量产 TOPCon 电池正面接触质量。湿热老化测试中，JSIM 电池稳定性相较传统银铝金属化基线大幅提升，光电转换效率相对衰减仅约3.6%，而基准电池相对衰减达9.2%；采用JSIM 工艺的玻璃 -背板组件经85℃湿热1000 小时测试后，效率相对衰减仅2.1%。上述结果证明，同步协同优化浆料配方、烧结温度、激光活化参数后，LECO不仅能提升初始接触性能，还可大幅增强界面长期耐久稳定性。全行业宏观趋势：多家厂商电池开路电压已达到传统SHJ电池的电压区间。一篇 TOPCon 底电池综述提到，LECO 等激光辅助烧结技术成熟后，量产 TOPCon 正面接触J0,metal降至约160fA/cm^2；多家企业实现双面接触 TOPCon 电池开路电压突破 740mV，晶科能源可达 741.2mV。由此可见，LECO 及同类激光辅助烧结技术是 TOPCon 缩小与 SHJ 开路电压差距的核心产业化路径，同时兼容高通量丝网印刷金属化产线、原有 PERC 制造设备，改造成本可控。尽管产业化落地取得显著进展，但不能认为所有电池结构、金属叠层体系下的可靠性问题均已完全解决。现有实验结论存在明显分化：LECO处理的PERC 组件可实现稳定服役；工艺优化后的TOPCon 激光烧结方案湿热耐久性能提升；但部分TOPCon 接触在温偏耦合、湿热加速应力下仍存在性能衰减敏感性。因此产业层面需分体系客观判断：LECO已具备TOPCon、PERC量产导入条件，但稳定规模化应用必须配套完整工艺窗口管控体系，同步约束ρc、金属化复合、漏电流、应力诱导参数漂移、组件级长期耐久五大指标。随着细栅持续微缩、低银 /铜基金属化方案逐步普及，该管控需求愈发关键—— 两类技术路线都会加剧器件对电流聚集、阻挡层连续性、杂质诱发腐蚀失效的敏感度。9.结论
LECO工艺已成为先进晶体硅太阳能电池量产中降低接触电阻的实用技术手段，但其最终性能由激光能量局域沉积、反向偏压电流聚集、热致界面演化三者之间的局域耦合作用共同决定。正是这种耦合效应，既造就了可同步优化ρc 与FF的工艺优化区间，也使得部分经 LECO 改性的界面在电、热、环境多应力耦合作用下呈现亚稳态特性。本文将经 LECO 处理的接触界面视作非均匀微接触阵列，把微观结构特征与电学性能指标关联映射至工艺区间图谱，以此实现微观形貌与电学行为的统一解析。三类工艺分区示意图（Ⅰ、Ⅱ、Ⅲ 区）提供了一套可复现的评判方法，能够依据瞬时电学响应对全参数扫描工况分类；而可靠性分区判定体系新增动力学稳定性这一评价维度，借助参数漂移、缺陷孕育 -突发失效特征，区分稳定优化区间、临界活化区间与隐性损伤区间。随着金属化栅线持续微缩，以及含铜叠层体系带来扩散阻挡、界面腐蚀等约束条件，该分层区分方法的重要性持续提升。这套框架将瞬时电学特征与时变稳定等级建立关联，为区分真正有效的工艺优化与仅短期达标、长期亚稳态的界面活化效果提供了工程实用依据。本文提出一套分层式预测设计体系，将上述理论转化为可落地的量产管控方案：以瞬态电热有限元模型为核心求解温度场T、电流密度J；再将场信息降维等效为等效扩散深度Leff与局域面能量密度EA；依托可量化预测不确定性的代理模型，将标定后的临界阈值拓展至完整工艺参数空间，用于工艺窗口绘制与数字孪生在线调控。未来四大研究短板的突破进度，将直接决定 LECO 作为兼顾商业化可行性与绿色低碳要求的界面活化模块的规模化推广上限：（1）原位实时观测表征手段；（2）可区分多物相的界面定量表征体系；（3）铜金属化体系长期可靠性验证；（4）适配细栅微缩的工艺缩放准则。------------------------------------------------------------------------#光伏研发#高效太阳电池#TOPCon太阳电池#激光增强接触优化LECO#精细栅线微缩#铜金属化可靠性#接触电阻率ρc#多物理场有限元仿真#数字孪生光伏工艺#代理模型工艺优化#原位界面表征#原子探针层析#SIMS二次离子质谱#界面物相识别#长期湿热老化#温偏耦合应力#金属扩散失效#光伏工艺窗口#J0,metal #组件长期稳定性#贝叶斯工艺优化#银浆降本
原文信息：Intal, D., & Ebong, A. U. (2026). Laser-enhanced contact optimization in silicon photovoltaics: Mechanisms, reliability, and predictive process design. Renewable and Sustainable Energy Reviews, 240, 117181. https://doi.org/10.1016/j.rser.2026.117181
本文基于开放获取文献翻译整理，仅供学术交流学习，版权归原作者所有，请勿商用。如有版权异议，敬请联系删除。
