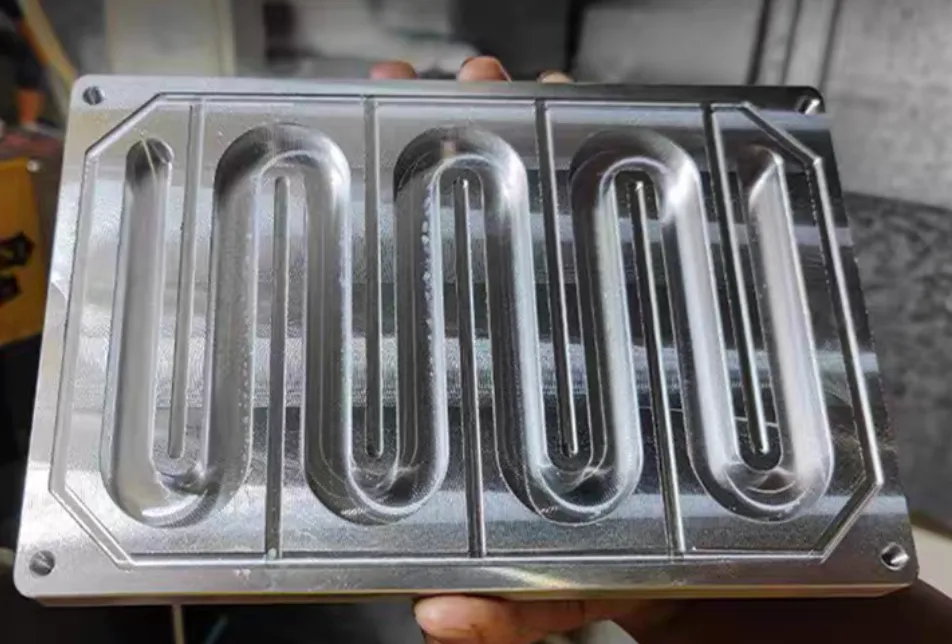

随着全球新能源产业与算力基础设施的高速发展，高功率密度电子设备对热管理系统的要求持续攀升。液冷散热凭借高效的换热能力，正逐步取代传统风冷方案成为主流技术路径。在液冷板的制造工艺中，搅拌摩擦焊（Friction Stir Welding, FSW）作为一种革命性的固态连接技术，正在快速替代传统钎焊、氩弧焊和铜管埋嵌等工艺，成为高性能液冷散热领域的核心制造技术。
一、搅拌摩擦焊的技术原理与核心优势

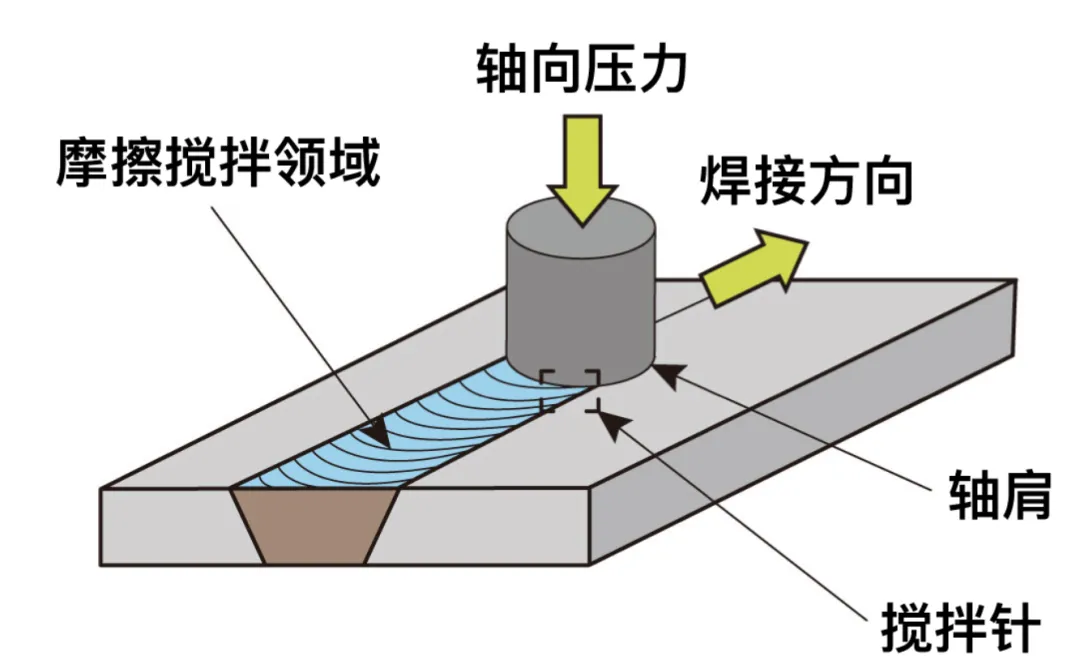

搅拌摩擦焊是固相焊接工艺，其核心原理是通过高速旋转的搅拌头与工件摩擦产生热量，使金属材料达到塑性状态而不熔化，在搅拌针的机械搅拌与轴肩的锻压作用下，实现材料原子间的扩散连接。整个过程温度低于材料熔点，从根本上避免了熔焊工艺常见的气孔、裂纹、变形等缺陷。
在散热水冷领域，搅拌摩擦焊的技术优势尤为突出：
第一，冶金级密封彻底消除泄漏风险。 传统钎焊依赖焊料填充缝隙，长期使用中易因热循环疲劳、腐蚀等因素出现渗漏；而搅拌摩擦焊形成的是与母材强度相当的锻造组织焊缝，耐压能力可达 10-30bar 甚至更高，能够承受冷却液长期高压循环与振动环境的考验。对于数据中心、新能源汽车等对泄漏零容忍的场景，这一特性具有不可替代的价值。
第二，优异的热传导性能保留。 由于焊接过程不熔化金属，材料微观结构变化极小，导热系数几乎不受影响。相比之下，高温钎焊会改变铝合金金相组织，导致导热率下降约 5%-10%。同时，搅拌摩擦焊支持在基板内部加工复杂微通道结构，通过优化流道设计可使整体热阻降低 30% 以上，显著提升散热效率。
第三，综合制造成本优势显著。 搅拌摩擦焊无需焊丝、焊剂、保护气体等耗材，单件材料成本大幅降低；能源消耗仅为真空钎焊的 1/5 左右；单块标准液冷板焊接时间仅需数分钟，生产效率是钎焊的数倍。综合测算，搅拌摩擦焊液冷板的制造成本比传统钎焊方案低 2-10 倍，在大规模量产场景下优势更加明显。
第四，绿色环保与材料兼容性强。 焊接过程无烟尘、无弧光、无有害气体排放，符合绿色制造趋势。除了常用的 6061、1060 等铝合金外，还可实现铜、不锈钢等材料的焊接，甚至能够完成铝 - 铜异种金属连接，为散热系统的材料选型提供了更大空间。
二、核心应用领域与市场现状
当前，搅拌摩擦焊液冷板的应用已覆盖多个高增长行业，形成了新能源汽车、数据中心、新能源发电三大核心市场。
新能源汽车是最大的应用领域。
动力电池液冷系统是搅拌摩擦焊技术的核心应用场景，包括电池包底部水冷板、侧面水冷板以及一体化压铸电池托盘的集成流道焊接。随着 800V 高压平台与超充技术的普及，电池散热需求大幅提升，对液冷板的密封性、抗疲劳性要求更加严苛。此外，电驱系统的电机水冷壳体、电控 IGBT 模块冷却、车载充电机散热等部件也在大量采用搅拌摩擦焊工艺。2024 年以来，国内主流车企的新车型中，搅拌摩擦焊液冷板的渗透率已超过 60%。
数据中心与 AI 算力领域需求爆发。
随着 AI 大模型训练热潮兴起，GPU 算力集群的功率密度从传统服务器的十几 kW / 柜跃升至几十甚至上百 kW / 柜，液冷成为唯一可行的散热方案。CPU、GPU 冷板以及浸没式液冷的换热板均大量采用搅拌摩擦焊工艺。相比于传统钎焊冷板，搅拌摩擦焊冷板具有更高的可靠性与更长的使用寿命，能够满足数据中心 7×24 小时连续运行的要求。
新能源发电与储能领域快速渗透。
光伏逆变器、风电变流器、储能变流器（PCS）等电力电子设备的 IGBT 模块散热，正在从传统风冷与埋铜管方案转向搅拌摩擦焊液冷板。特别是海上风电场景，设备长期处于高盐雾腐蚀环境，搅拌摩擦焊的同质焊接特性避免了异种金属接触腐蚀问题，盐雾测试表现显著优于钎焊方案，已有多个海上风电项目实现 10 年以上无维护稳定运行。
此外，轨道交通牵引变流器、航空航天电子设备、大功率激光器、半导体制造设备等高端制造领域，也在逐步采用搅拌摩擦焊液冷方案。
市场规模方面，据行业研究数据显示，2025 年全球搅拌摩擦焊液冷板市场规模约为 51.5 亿元人民币，预计到 2032 年将达到 142 亿元，年复合增长率约 15.7%。中国市场凭借新能源产业的集群优势，增速高于全球平均水平，预计未来五年 CAGR 将超过 20%。
三、行业技术发展趋势
01工艺向高速化、精密化方向演进
传统搅拌摩擦焊的焊接速度约为每分钟几百毫米，新一代高速 FSW 技术已将焊接速度提升至每分钟数米，大幅提高了生产效率。同时，自适应焊接控制系统能够实时监测焊接温度与材料塑性状态，动态调整焊接参数，保证复杂路径下的焊缝质量一致性。多轴联动焊接设备的普及，也使得三维曲面流道、异形水冷板的焊接成为可能，进一步拓展了设计空间。
02材料体系持续拓展
除了常规铝合金外，针对更高散热需求的铜铝复合冷板正在成为研发热点。通过搅拌摩擦焊实现铝基板与铜流道的可靠连接，兼顾了铝的轻量化与铜的高导热性。此外，超薄壁水冷板、深腔微通道结构的焊接工艺也在不断突破，流道宽度可做到 1mm 以下，换热面积大幅提升。针对高腐蚀环境的不锈钢液冷板焊接技术也日趋成熟。
03产线自动化与智能化升级
搅拌摩擦焊设备与 CNC 加工中心的集成化程度不断提高，实现了流道铣削、盖板焊接、平面整形的一体化加工，减少了工序周转时间。机器视觉焊缝跟踪、在线超声波检测、数字孪生工艺仿真等技术的应用，正在推动产线向全自动化、智能化方向发展。头部企业已建成无人值守的 FSW 液冷板智能产线，产品合格率稳定在 99.5% 以上。
04结构功能一体化设计
随着一体化压铸技术在新能源汽车领域的普及，将水冷流道直接集成在压铸电池托盘、电机壳体内部，再通过搅拌摩擦焊进行密封的方案正在成为主流。这种 "结构件即散热件" 的设计省去了单独安装水冷板的工序，减轻了整体重量，提升了系统可靠性。类似的集成化设计思路也正在向数据中心冷板、储能液冷系统等领域延伸。
05绿色制造与循环经济
搅拌摩擦焊本身的低能耗、零排放特性契合双碳目标。同时，全铝均质结构的液冷板便于回收再利用，相比含有焊料、铜管的复合结构冷板，回收价值更高、处理更环保。行业内正在推动液冷板全生命周期的绿色化设计，从材料选型、制造工艺到回收利用，形成完整的绿色产业链。
展望未来
随着设备国产化率提升与工艺成熟度提高，搅拌摩擦焊的应用成本将持续下降，渗透率有望进一步提升。预计到 2030 年，中高端液冷板市场中搅拌摩擦焊工艺的占比将超过 70%，成为绝对主流技术。同时，技术融合将催生更多创新方案，如搅拌摩擦焊与热管技术结合、与均温板技术结合、与相变散热结合等，推动热管理系统向更高效率、更轻重量、更低成本的方向持续演进。
