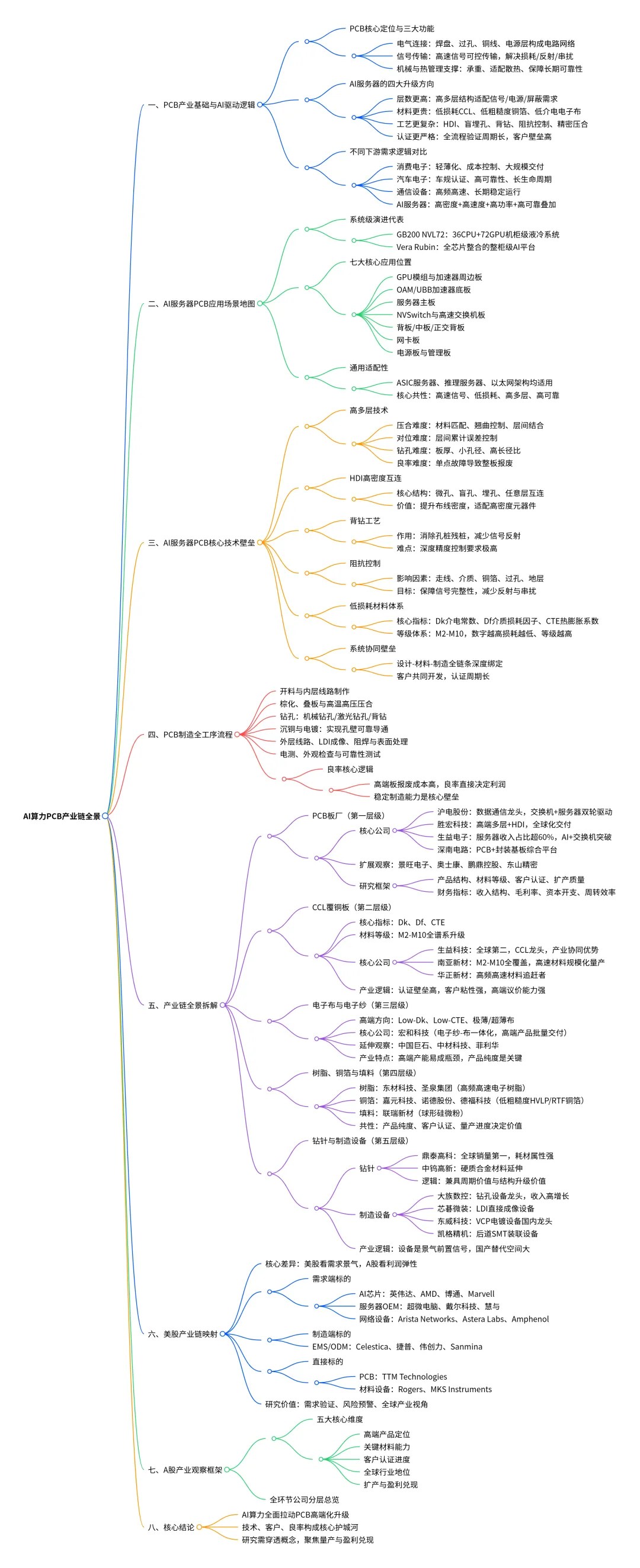

本文配套的研报、解析和思维导图，请见?星✨球~?慧眼禅心的修炼?https://t.zsxq.com/rbyiF?：【慧眼禅心的修炼】? 原创分享，持续更新? 投研智库 · 硬核子弹库? 深度行研/独家原创投研干货? 如何在此起彼伏的热点板块中抓住值得投资的主线？
AI算力PCB产业链全景深度分析报告
AI算力PCB产业链全景深度分析报告
引言
在AI算力爆发的产业浪潮中，芯片始终是市场关注的核心，但算力系统的稳定运行，离不开底层硬件载体的全面支撑。印制电路板（PCB）作为电子系统的“骨架”与“血管”，承担着电气连接、信号传输、机械支撑与热管理的核心功能，是所有电子设备不可或缺的基础部件。随着AI服务器从单台插卡式架构向机柜级超级计算机演进，计算密度、信号速率、功率密度与系统复杂度全面提升，推动PCB产业从普通多层板向高多层、高密度、低损耗、高可靠性的高端方向加速升级。
本报告基于对PCB全产业链的系统性拆解，从PCB的基础定位与AI驱动逻辑出发，逐层深入AI服务器的板级应用场景、核心技术壁垒、完整制造工序，再沿产业链自上而下覆盖PCB板厂、CCL覆铜板、电子布与电子纱、树脂/铜箔/填料、钻针与制造设备五大核心环节，对每一个细分领域的产业逻辑、技术要点与代表公司进行深度剖析，同时结合美股产业链映射验证全球需求趋势，最终形成完整的A股产业观察框架。报告全面还原产业真实运行逻辑，厘清不同环节的价值差异与壁垒高低，为理解AI算力底层硬件链条提供完整的认知体系。
一、PCB产业核心定位与AI驱动逻辑
1.1 PCB的定义与三大核心功能
PCB的全称为印制电路板，它并非简单的绝缘基板，而是将电子元器件固定并使电信号按照设计路径稳定运行的硬件底座。小到手机、耳机，大到服务器、汽车、通信基站，所有电子系统都离不开PCB的支撑。放大来看，PCB在电子系统中至少承担三大核心职能：
1电气连接：芯片、电容、电阻、电感、连接器、供电模块等所有元器件都需焊接在PCB上，焊盘、过孔、铜线、电源层、地层共同构成完整的电路网络，实现供电与信号导通。
1信号传输：AI服务器中存在大量高速信号，如PCIe、以太网、内存接口、芯片间互连等。速率越高，信号越容易出现损耗、反射、串扰、阻抗不连续等问题。高端PCB的核心价值，就是让高频高速环境下的信号传输始终可控。
1机械与热管理支撑：服务器内的PCB需要承受器件重量、连接器插拔力、散热结构压力，适配液冷或风冷环境，并保障长时间满负荷运行的可靠性。高端服务器板的可靠性要求，远高于普通消费电子板。
简言之，PCB不是孤立的零件，而是整个电子系统的基础载体，系统越复杂，对PCB的技术要求与价值量越高。
1.2 AI服务器对PCB的四大升级方向
普通服务器同样需要PCB，但AI服务器的计算密度、信号速度、功率密度和系统复杂度都实现了量级提升。以英伟达GB200 NVL72为例，它是一个完整的机柜级液冷系统，由36颗Grace CPU和72颗Blackwell GPU组成，通过NVLink形成72-GPU互连域，已经从“单台机器插几张卡”升级为整机柜协同的系统工程。到Vera Rubin平台，英伟达进一步将CPU、GPU、NVLink Switch、ConnectX SuperNIC、BlueField DPU、Spectrum以太网交换机全部整合进同一平台，AI基础设施正向“整柜级超级计算机”演进。
系统复杂度的提升，直接推动PCB需求沿四个方向升级：
1层数更高：高速信号走线、独立电源层、地层、屏蔽结构都需要占用板内空间，高端服务器与交换机普遍采用高多层结构，层数提升带来的难度是非线性的。
1材料更贵：高速信号需要低损耗介质材料，普通FR-4板材已无法覆盖全部场景，高速低损耗覆铜板（CCL）、低粗糙度铜箔、低介电电子布的重要性持续上升。
1工艺更复杂：高密度互连（HDI）、盲孔、埋孔、背钻、精准阻抗控制、精密压合、高一致性电镀等工艺，直接决定产品良率与性能，加工难度远高于普通板。
1认证更严格：高端客户不会因厂商“能做PCB”就快速导入，产品设计评审、样品试制、可靠性测试、小批量验证、量产爬坡全流程周期长，客户壁垒极高。
1.3 不同下游PCB的需求逻辑差异
将PCB放入不同下游场景对比，能更清晰地理解AI服务器的升级强度：
1消费电子：核心诉求是轻薄化、成本控制、外观表现与出货周期，手机、平板等产品侧重PCB的小型化、柔性化与大规模交付能力。
1汽车电子：核心诉求是车规认证、高可靠性与长生命周期，需适应高低温、振动、湿热等复杂环境，对安全与稳定性要求极高。
1通信设备：核心诉求是高频高速与稳定运行，基站、路由器、交换机中的PCB更关注高频信号表现、低损耗材料与长期工作稳定性。
1AI服务器：将多重高要求叠加在一起——既需要高密度布线，又需要超高速信号传输，还需要适配高功率供电与严苛的可靠性标准。GPU、CPU、内存、网卡、电源、交换芯片之间的连接复杂度远超传统场景，板子层数、材料等级、工艺难度均被推至新的高度。
这也是AI服务器成为PCB产业升级核心抓手的原因：它集中展现了PCB产业最关键的升级方向——高多层、HDI、低损耗材料、精密钻孔、高端电镀、直接成像与严格测试。
二、AI服务器PCB的应用场景与系统地图
很多人对“英伟达带动PCB”存在误解，认为单一厂商只要和英伟达挂钩就能对应某一块板。更准确的逻辑是：英伟达平台推动AI服务器走向更复杂的系统形态，服务器、交换机、背板、中板、网卡、电源乃至整机柜互连，都需要更高端的板级设计。PCB不是对应单一块板，而是一整套完整的高速互联系统。
2.1 从单颗GPU到整机柜的系统演进
AI服务器的形态演进，直接决定了PCB的应用边界与价值量：
1GB200 NVL72：典型的机柜级液冷系统，通过NVLink实现72颗GPU的高速互连，强调机柜级算力与高速互连能力，板级连接从单服务器内部延伸至机柜全域。
1Vera Rubin平台：进一步整合计算、交换、网络、管理全链路芯片与组件，系统集成度更高，机柜级的背板、中板、交换板需求进一步提升。
核心规律非常清晰：系统越复杂，板级互连节点越多；信号速率越高，材料与工艺难度越大；机柜集成度越高，背板、中板与交换板的战略地位越强。
2.2 PCB在AI基础设施中的七大核心位置
从整机柜视角拆解，PCB分布在七大核心位置，共同构成完整的板级互连网络：
2.2.1 GPU模组与加速器周边板
GPU本体的制造涉及芯片、先进封装、HBM、封装基板等环节，需要明确区分：封装基板更靠近芯片端，线宽线距、材料与工艺要求更高，属于封装产业链；而服务器内的PCB，承担的是芯片封装体之外的板级连接、供电与信号传输职能。
GPU接入服务器后，需要与CPU、内存、供电模块、网络接口、管理模块实现全链路连接，这些连接全部落在加速器板、服务器主板、底板、连接器与线缆系统上。高功率GPU还会带来更复杂的电源完整性与散热布局要求，直接影响板子的电源层、地层、铜厚、材料与结构设计。
2.2.2 OAM与UBB加速器底板
AI服务器中，多颗GPU并非独立运行，而是需要形成高速互连集群。OAM即开放加速器模块形态，UBB是承载多颗加速器互连与供电的底板，不同厂商的架构命名存在差异，但核心目标一致：以足够低的损耗、足够高的带宽、足够可靠的方式，实现多颗加速器的高速连接。
这类板子通常同时涉及高速信号传输、大电流供电、多层结构、精密连接器、散热空间适配与严苛可靠性要求，并非普通主板或转接板，是AI服务器板级互连中最核心的高价值环节之一。
2.2.3 服务器主板
服务器主板承担CPU、内存、管理芯片、网卡接口、电源管理、外设接口的连接任务。普通服务器主板本身已具备较高技术门槛，AI服务器主板则进一步面临更高功率、更高速率、更复杂布线与更严格可靠性的挑战。
研究A股板厂时，不能仅关注“是否做服务器板”，更要区分产品代际与应用场景——AI服务器、通用服务器、存储服务器、边缘服务器所需的板卡技术等级差异显著。真正的高端AI服务器PCB，必然伴随高多层、HDI、高速材料、背钻、阻抗控制等技术关键词。
2.2.4 NVSwitch与高速交换机板
AI训练集群需要海量GPU实现互连，除了服务器内部互连，服务器之间还需要通过高速交换机组成完整集群。NVSwitch、以太网交换机、InfiniBand交换设备、路由器等数据中心网络设备，都离不开高端高速PCB。
这一环节的价值常被低估。以沪电股份2025年年报数据为例，公司数据通讯应用领域PCB收入约146.56亿元，其中高速网络交换机及其配套路由应用收入约81.69亿元，AI服务器及HPC应用收入约30.06亿元——高速交换机板的收入规模已远超AI服务器板，是AI基础设施中不可忽视的增长极。
交换机板的技术难点在于：端口速率升级至800G、1.6T后，信号链路更短、更密、更快，对低损耗材料、精密阻抗控制与可靠性提出了极高要求。它不是普通的网络设备配件，而是AI集群里的关键高速互连载体。
2.2.5 背板、中板与正交背板
当系统从单台服务器走向整机柜集成，背板（Backplane）、中板（Midplane）、正交背板（Orthogonal Backplane）的地位会显著上升。它们的核心作用，是在机柜内部承载各功能模块之间的连接，让服务器、交换、供电、管理、散热结构实现更高密度的组合。
TrendForce在AI服务器玻纤布供应分析中提到，无缆化设计、中板/背板需求、高端低介电玻纤布供应约束，正在共同影响AI服务器供应链。这也说明，AI服务器的升级不只发生在GPU端，也全面发生在机柜级连接架构上。
背板与中板通常具备面积大、层数高、连接器密度高的特点，对材料稳定性、压合精度、钻孔质量、电镀均匀性与测试可靠性要求极高，是高端CCL、电子布、钻针的核心应用场景。
2.2.6 网卡、电源板与管理板
AI服务器内还存在大量功能性板卡，虽不显眼但不可或缺：
1网卡与SuperNIC：负责服务器与外部网络的连接，是数据进出的核心接口；
1DPU相关板卡：承担数据处理与任务卸载功能；
1电源板：负责服务器的高功率供电管理；
1管理板：承担BMC系统的监控、控制与系统管理职能。
这类板卡的单块价值量可能低于核心加速器底板，但数量多、可靠性要求高，是AI服务器整机系统必不可少的组成部分。研究产业链时，不能只盯着“最贵的一块板”，还要关注整机与机柜内板卡数量、复杂度与材料等级的全面提升。
2.3 逻辑通用性：不限于单一平台
本篇以英伟达平台为案例，但这套PCB升级逻辑并不专属英伟达。云厂商自研ASIC、AI推理服务器、以太网交换架构、下一代数据中心网络，同样需要高端板级互连。不同架构下，芯片名称、互连协议、模块形态可能存在差异，但高速信号传输、低损耗材料、高多层板、背钻工艺、连接器密度、电源完整性这些核心需求完全一致。
因此研究PCB公司，不必将视野局限于单一海外客户。更稳妥的判断标准是：公司产品是否覆盖AI服务器、HPC、高速交换机、数据中心网络、云计算基础设施；是否具备高多层、HDI、高速材料与背板中板的制造能力；是否能在头部客户体系中实现批量交付。
三、AI服务器PCB的核心技术壁垒
仅从外观上看，高端服务器板与普通电路板差异不大，但技术门槛与价值量天差地别。AI服务器PCB的核心难点，可以用五大关键词概括：高多层、HDI、背钻、阻抗控制、低损耗材料。
3.1 高多层：非线性提升的制造难度
普通消费电子产品中，双面板、四层板、六层板最为常见；进入服务器与交换机领域，板子层数会显著上升；高端AI服务器与高速交换机，为了容纳海量高速信号、电源层、地层与屏蔽结构，需要更高的层数。
高多层PCB并非简单堆叠板材，层数增加会带来四类核心挑战，且难度并非线性上升：
1压合难度：多层板需要将内层线路、半固化片、铜箔按顺序堆叠后，通过高温高压压合成整体。层数越多，材料组合越复杂，热膨胀系数匹配、树脂流动控制、层间结合强度、翘曲控制的难度越高。
1对位难度：每一层线路都需要精准对齐，层间偏移过大，会直接影响后续钻孔、导通与信号完整性。层数越高，累计误差的控制难度越大。
1钻孔难度：层数越多板子越厚，同时孔径可能更小，钻孔长径比显著提升，容易出现孔偏、毛刺、孔壁粗糙、树脂涂抹、钻针断裂等问题。
1良率难度：高端板单价高，但任意一层、任意一个孔、任意一条关键线路出现问题，都会导致整板报废。高多层带来的不只是成本上升，更是工艺与良率的双重挑战。
3.2 HDI：高密度互连的布线革命
HDI全称为高密度互连，核心是用更小的孔、更细的线路、更高密度的结构，在有限空间内容纳更多信号。微孔、盲孔、埋孔、任意层互连是HDI的核心技术特征。
通俗理解三者的差异：普通通孔像一根从上到下穿透整块板的柱子；盲孔只连接外层与某几个内层；埋孔只在内层之间连接，不会穿透到板子外表面。盲孔与埋孔的应用，可以大幅减少通孔占用的空间，显著提升布线密度。
AI服务器中，高速芯片、连接器、内存、网卡、电源模块的密度极高，普通通孔结构无法满足全部布线需求，HDI成为必然选择。但HDI也带来了更复杂的加工要求，包括激光钻孔、填孔电镀、层间精准对准、高要求可靠性测试等。
3.3 背钻：消除信号反射的关键工序
背钻是高速板独有的重要工艺，本质是为了减少高速信号传输中的多余孔桩。
在多层板中，一个通孔通常从顶层穿到底层，但部分高速信号只需要连接其中几层，多余的孔壁铜柱就会形成“残桩”。高速信号经过残桩时，会产生明显的反射与损耗，严重影响信号完整性。背钻工艺就是从板子的另一面，将不需要的孔桩精准钻掉，让信号传输路径更干净。
背钻的核心难点在于精度控制：钻浅了，残桩残留，无法达到优化效果；钻深了，可能破坏需要保留的有效连接。AI服务器与高速交换机的信号速率越高，对背钻精度与批次一致性的要求越严苛，也直接带动高精度钻孔设备、高端钻针与检测能力的升级。
3.4 阻抗控制：高速信号的完整性基石
低速电路中，只要电路导通就能正常工作；但高速电路完全不同。信号在PCB铜线中传输时，走线宽度、层间介质厚度、介电常数、参考地层、铜箔粗糙度、过孔结构，所有因素都会影响特性阻抗。
如果阻抗不连续，信号就会发生反射；如果传输损耗过高，接收端就无法清晰识别信号；如果串扰严重，相邻通道会互相干扰。因此高端服务器板与交换机板，必须执行严格的阻抗控制与信号完整性设计。
这也意味着，高端PCB不只是制造问题，而是涉及设计、仿真、材料、工艺、测试的全系统工程。客户认证往往要验证整条信号链路的性能，而不是仅看板子能不能做出来。
3.5 低损耗材料：高速性能的底层边界
高速信号穿过PCB时，损耗主要来自两部分：一部分是介质损耗，与材料的Df介质损耗因子直接相关；另一部分是导体损耗，与铜箔表面粗糙度、信号频率、走线结构相关。信号速率越快，对损耗越敏感。
因此，AI服务器、高速交换机、800G/1.6T网络设备的升级，会持续推动PCB材料从普通FR-4，向高速低损耗CCL全面升级。这一趋势也直接牵出了上游全链条材料的价值重估：CCL覆铜板、电子布、电子纱、树脂、低粗糙度铜箔、球形硅微粉，所有上游材料的性能，共同决定了高端PCB的性能上限。
3.6 系统级壁垒：设计、材料、制造的深度绑定
高端PCB的难点从来不是单点技术，而是设计、材料、制造三者的深度绑定。
1设计端需要完成高速仿真、层叠设计、阻抗设计、走线规则、过孔结构设计；
1材料端需要提供匹配的CCL、铜箔、树脂、电子布；
1制造端需要将设计与材料转化为稳定可靠的实物产品。
任何一个环节出现偏差，都会在最终测试中暴露出来。因此高端板厂与客户往往是共同开发关系：客户给出系统需求与电气指标，板厂联合材料厂反复打样、验证、调整工艺。高端产品从研发到量产，往往需要较长周期，“送样”“认证”“小批量”“批量”是完全不同的商业阶段，含金量差异极大。
技术差异最终会反映到财务表现上：高端AI服务器板与高速交换机板，通常单价更高、材料成本更高、加工难度更高，毛利率也更有弹性。但它们对资本开支、设备精度、人员经验、客户认证的要求也更高。普通板厂切入高端产品的初期，会经历设备投入、良率爬坡、认证费用的阶段，收入增长不一定立刻对应利润增长；待客户认证完成、良率稳定、产能利用率提升后，利润弹性才会充分释放。
四、PCB制造全工序与价值传导
高端PCB的竞争力，全部藏在制造工序里。压合是否稳定、钻孔是否精准、电镀是否均匀、线路是否精细、检测是否可靠、最终良率是否可控，直接决定厂商的盈利能力。看懂制造工序，才能真正理解材料、耗材、设备公司的产业价值。
一块高端AI服务器PCB，从原料到成品，至少要经过六大核心工序：
4.1 开料与内层线路
PCB制造并非从空白塑料板开始，而是以覆铜板为起始原料——覆铜板表面带有铜箔，中间是树脂与玻纤布构成的绝缘介质。工厂首先会按照订单尺寸对覆铜板进行开料，随后制作内层线路。
内层线路制作的核心是“去掉不需要的铜”：通过涂覆光刻胶、曝光、显影、蚀刻等步骤，在铜层上形成设计好的线路图形。高端板的内层线路，对线宽线距、图形均匀性、缺陷控制要求极高，因为内层一旦压合到板材内部，后续无法返修。
这一阶段已经能体现材料与设备的价值：材料的尺寸稳定性直接影响层间对位精度，曝光与蚀刻能力决定线路精细度，检测能力决定缺陷能否提前发现。
4.2 棕化、叠板与压合
内层线路制作完成后，需要先进行棕化表面处理，提升层与层之间的结合力。随后进入叠板与压合工序：多层板会将多张内层芯板、半固化片、铜箔按设计顺序堆叠好，在高温高压环境下压合成一个整体。
高端PCB的压合难度极高，因为不同材料的热膨胀系数、树脂流动性、厚度控制、应力释放都需要精准匹配。AI服务器板普遍使用高速低损耗材料，这类材料的加工工艺窗口通常比普通FR-4更窄，对工厂的工艺经验要求更高。
压合质量决定了板子的整体结构基础，如果出现压合不均、层间结合不良、树脂填充不足、翘曲严重等问题，后续所有钻孔、电镀、装配工序都会受影响。
4.3 钻孔：层间连接的核心工序
钻孔是PCB制造中最容易被低估的工序。钻孔不只是“打洞”，高端PCB的孔承担着层间连接、信号传输、装配固定等多重功能。
孔可以分为通孔、盲孔、埋孔、微孔四大类，不同的孔结构对应不同的加工方式，机械钻孔、激光钻孔、分步钻孔、背钻工艺都会用到。
高多层服务器板的钻孔难点非常突出：板厚增加、孔径变小、长径比提升、材料硬度与韧性复杂，孔壁质量控制难度大幅上升。钻孔位置不准，后续沉铜与电镀就可能失效；孔壁粗糙或存在树脂残留，会直接影响导通可靠性。
这也是钻针成为关键耗材的原因：鼎泰高科这类钻针厂商，看似生产的是小零件，但钻针的质量会直接影响孔质量、加工效率与产品良率。
4.4 沉铜与电镀：孔壁导通的关键
钻孔完成后，孔壁本身是绝缘的，并不会自动导电。工厂需要先进行沉铜工序，在孔壁上形成一层极薄的铜层，实现基础导电；再通过电镀工序将孔壁铜层加厚，形成可靠的层间导通结构。
这一步对高端板至关重要：孔径越小、板子越厚，电镀液就越难均匀进入孔内；如果出现孔壁铜厚不均、孔底覆盖不足、局部缺陷等问题，会直接影响产品长期可靠性。AI服务器板、高速交换机板、背板的孔结构复杂，对电镀设备的一致性要求更高。
东威科技的VCP垂直连续电镀设备，就是这一环节的核心装备，在国内PCB电镀设备中占据较高市场地位。AI服务器、大数据存储与东南亚PCB投资潮，都会持续推动高端板材电镀设备的需求升级。
4.5 外层线路、阻焊与表面处理
压合、钻孔、电镀完成后，工厂还需要制作外层线路，同样经过曝光、显影、蚀刻等步骤。高端板的外层线路不仅要求精细，还要满足阻抗控制与高速信号要求。
这一环节会用到LDI直接成像技术：传统曝光工艺需要菲林底片，LDI则通过数字化方式直接将图形转移到板面，有利于提升精度与生产柔性。AI服务器、高速通信、高阶HDI的发展，会持续提升对高精度直接成像设备的需求，芯碁微装就是这一方向的代表厂商。
线路制作完成后，还需要制作阻焊层——也就是大家常见的绿色、黑色或其他颜色的涂层，作用是保护线路、防止焊接短路、提升产品可靠性。最后还要进行表面处理，比如沉金、OSP等工艺，方便后续元器件焊接与连接。
4.6 电测、外观检查与可靠性测试
板子制作完成并不代表可以交货。高端PCB需要经过严格的电性能测试、外观检查、切片分析、可靠性测试等全流程验证，包括开短路测试、阻抗测试、孔壁质量检查、热冲击测试、尺寸检测等多个项目。
AI服务器板与高速交换机板的客户认证更为严格，因为一块板如果在服务器满负荷运行中失效，影响的不只是板厂与客户的成本，还可能影响整个数据中心的运行稳定性。高端客户通常会要求板厂具备完善的质量体系、长期的批次一致性与完整的追溯能力。
4.7 工序背后的良率与壁垒逻辑
PCB行业有一个朴素的规律：越高端的板，单价越高，报废成本也越高。普通板出现问题，损失相对有限；高多层服务器板、背板、高速交换机板如果在后段测试才发现缺陷，前面所有的材料、工序、时间成本都会全部浪费。
因此良率对利润的影响非常直接：高端材料更贵，工艺步骤更多，设备折旧更高，如果良率不稳定，收入看似增长，利润却会被报废、返工、交付延迟持续侵蚀。反过来，一旦良率稳定提升，同样的产线与订单就能释放更高利润。
这也解释了高端板厂的核心壁垒：工艺经验无法短期复制，客户认证无法跳过，良率爬坡无法只靠资本开支解决。客户认证卡住，往往不是因为厂商做不出样品，而是某一道工序的一致性、良率或检测能力，还没有达到客户的量产要求。
五、PCB产业链全景深度拆解
PCB产业链可以自上而下拆分为五大层级：PCB板厂、CCL覆铜板、电子布与电子纱、树脂/铜箔/填料、钻针与制造设备。每一个层级都有明确的产业定位与价值逻辑，也对应不同的A股上市公司。
5.1 第一层级：PCB板厂
板厂是直接将PCB制造出来的企业，对接服务器厂商、通信设备厂商、EMS/ODM代工厂，是产业链中最贴近终端需求的环节。但并非所有板厂都能受益于AI算力升级，需要按应用与技术门槛分层看待。
5.1.1 板厂三层分级
1第一层级：AI服务器、高速交换机、高多层、HDI、背板/中板厂商，直接受益于数据中心计算与网络升级，技术壁垒最高，业绩弹性最大。
1第二层级：通信、汽车、工业控制等中高端板厂商，同样具备技术壁垒，但需求节奏与AI服务器不完全同步。
1第三层级：消费电子、普通多层板、FPC厂商，具备规模与客户壁垒，但周期、价格、产品结构逻辑与AI高端板差异显著，不能简单归为AI核心受益。
这种分层决定了，研究板厂不能只看收入规模，更要看高端产品的收入占比与利润结构。
5.1.2 核心板厂详细解析
沪电股份（002463.SZ）
沪电股份是A股数据通信PCB领域最具代表性的公司，是观察AI基础设施板级需求的核心标的。
1核心业绩数据：2025年数据通讯应用领域PCB收入约146.56亿元，同比增长约45.21%；其中高速网络交换机及其配套路由应用收入约81.69亿元，AI服务器及HPC应用收入约30.06亿元，通用服务器应用收入约25.40亿元。
1业务特点：收入结构清晰展现了AI基础设施的双轮驱动——高速交换机板与AI服务器板共同增长，且交换机板的收入规模更高。
1核心观察点：高速交换机、AI服务器、HPC、通用服务器等数据通信应用的收入占比变化、毛利率走势、扩产节奏、客户结构优化。
胜宏科技（300476.SZ）
胜宏科技是AI算力PCB方向关注度较高的厂商，具备全球化交付能力。
1行业地位：根据Prismark 2025年数据，公司位列全球PCB供应商第6名、中国大陆内资PCB厂商第3名。
1业务特点：高端多层板、HDI技术能力突出，全球化产能布局适配头部客户的全球交付需求。
1核心观察点：高端多层板与HDI的技术迭代、AI算力相关产品的客户导入进度、全球化交付能力的落地效果、产品结构升级节奏。
生益电子（688183.SH）
生益电子是长期专注于印制电路板的企业，深耕服务器与通信网络领域。
1业务结构：产品以计算机/服务器、通信网络、汽车电子三大应用领域为主，2025年服务器产品销售收入占比超过60%。
1产品进展：AI服务器产品已取得突破，1.6T高端交换机产品处于送样阶段。
1产业关联：与生益科技同属一个产业体系，生益科技主营覆铜板等上游材料，生益电子主营PCB板制造，上下游协同效应显著。
1核心观察点：服务器板与高端交换机板的产品代际升级、批量交付能力、客户认证进展、毛利率变化趋势。
深南电路（002916.SZ）
深南电路是业务结构更综合的平台型企业，同时布局PCB、封装基板与电子装联三大业务。
1业务布局：PCB业务覆盖通信设备、数据中心、汽车电子等领域；同时推进FC-BGA等先进封装基板能力建设，业务协同性强。
1研发进展：下一代通信、数据中心及汽车电子相关PCB技术研发，以及FC-BGA基板产品能力建设均在持续推进。
1核心观察点：需要拆分不同业务的收入结构、利润结构与资本开支方向，同时关注数据中心PCB与先进封装基板的双轮驱动逻辑。
5.1.3 扩展观察池
1景旺电子（603228.SH）：产品矩阵完整，覆盖多层板、HDI、高多层板、FPC、MPCB、刚挠结合板等全品类，适合作为综合PCB平台观察，重点关注汽车电子、通信、服务器、高端HDI的产品结构变化。
1奥士康（002913.SZ）：布局AI服务器、高速交换机相关高端产品，研究时需重点关注高端产能建设进度、客户导入情况、高端产品的实际收入占比。
1鹏鼎控股（002938.SZ）：消费电子FPC领域的龙头企业，与AI服务器高多层PCB的产业逻辑差异较大，映射关系需要谨慎区分。
1东山精密（002384.SZ）：在高端电子制造链条中具备较强实力，消费电子FPC、汽车电子与服务器高多层板属于不同业务逻辑，需拆分看待。
5.1.4 板厂研究框架
研究PCB板厂，核心要回答四个问题：
1做什么板：是服务器主板、交换机板、背板、中板、HDI、高多层板这类高端产品，还是泛化的普通多层板，产品定位决定价值量。
1用什么材料：高端板通常对应M6/M7/M8/M9等级的高速CCL、低介电电子布、低损耗树脂、低粗糙度铜箔，材料等级是产品档次的直接体现。
1客户是否认证：高端客户认证周期长，能送样不等于能小批量，能小批量不等于能稳定批量出货，量产阶段的含金量远高于样品阶段。
1扩产是否有效：高端PCB扩产不能只看投资金额，还要看设备精度、人员能力、材料配套、良率爬坡、客户订单匹配度，能稳定交付的产能才是有效产能。
财务层面，需要重点跟踪五大指标：
1收入结构：不同下游业务的收入占比与增速，高端业务增长的含金量远高于普通业务。
1毛利率：高端产品放量通常带动毛利率改善，但扩产初期的折旧增加、良率爬坡也可能压制利润，需结合产能利用率共同分析。
1在建工程与资本开支：资本开支的投向比金额更重要，聚焦高多层、HDI、高速高频板的扩产，与普通产线扩建意义完全不同。
1存货与应收账款：行业景气时收入增长会带动存货与应收增长，但需关注周转质量，防范库存积压与回款压力。
1客户集中度：头部客户认证是壁垒，但过度依赖单一客户也会带来订单波动与议价风险，需平衡稳定性与集中度。
5.2 第二层级：CCL覆铜板
CCL全称为覆铜板，是PCB制造的底层材料，通常由玻纤布、树脂、铜箔复合而成。可以简单理解为“制作PCB的基础板材”，PCB厂拿到覆铜板后，再通过图形转移、蚀刻、压合、钻孔、电镀等工序加工成最终电路板。
高端AI服务器板、高速交换机板、背板/中板的性能上限，很大程度上由材料决定。材料跟不上，板厂工艺再强也会受限制，因此CCL是整条材料链的核心入口。
5.2.1 核心技术指标
研究高速CCL，三个技术参数最为核心：
1Dk（介电常数）：影响信号传播速度与线路阻抗设计。Dk越稳定，工程师越容易实现精准的阻抗控制与信号完整性设计。
1Df（介质损耗因子）：直接决定高速信号在介质中的损耗大小。Df越低，信号传输损失越小，800G/1.6T网络、AI服务器等场景对Df指标高度敏感。
1CTE（热膨胀系数）：多层板在加工与运行过程中会经历温度变化，如果材料热膨胀控制不佳，可能导致层间错位、孔壁开裂、焊接可靠性下降等问题。
因此高端CCL的竞争力，从来不是单一指标领先，而是低损耗、低膨胀、低粗糙度、尺寸稳定性、可加工性的综合平衡。
5.2.2 材料等级体系
行业内常用M2到M10描述高速覆铜板的材料等级，该命名源自松下MEGTRON系列，已成为行业通用的表达体系。数字越高，通常意味着损耗越低、支持的信号速率越高、应用场景越高端，同时材料成本与加工难度也越高。
AI服务器与高速交换机的升级，会持续推动材料从较低等级向M6、M7、M8甚至M9、M10升级。不同厂商的材料体系与命名存在差异，但M等级体系可以帮助理解高速板材料是持续升级的完整谱系，而非单一层级。
材料升级会带来两方面产业影响：一是材料单价与价值量显著提高，二是材料加工难度上升，对压合、钻孔、电镀、良率都提出更高要求。
5.2.3 核心CCL厂商解析
生益科技（600183.SH）
生益科技是A股覆铜板行业的绝对龙头，也是全球刚性覆铜板的头部企业。
1行业地位：根据Prismark统计，2013年至2024年公司刚性覆铜板销售总额保持全球第二，2024年全球市场占有率达到13.7%。
1业务布局：核心业务包括覆铜板、粘结片、PCB相关业务，旗下生益电子为专业PCB板厂，形成了“材料-板厂”的产业协同格局。
1核心观察点：全球市场地位的巩固情况，高频高速、低损耗、封装基板材料的高端突破进度，上下游产业协同效应的释放。
南亚新材（688519.SH）
南亚新材是高速覆铜板国产化的核心观察标的，产品高端化进度明确。
1产品覆盖：高速覆铜板产品完整覆盖M2到M10全等级。
1量产进展：800Gbps高速材料NOUYA8U已完成核心客户准入并实现规模化量产；M6-M8等级AI服务器材料已实现批量出货。
1核心观察点：高速产品的出货占比提升、客户结构优化、毛利率变化，以及M8/M9/M10更高端材料的认证与量产进度。
华正新材（603186.SH）
华正新材在高频高速材料与覆铜板方向有布局，属于高端材料领域的追赶者，研究时需要与生益科技、南亚新材区分规模、客户、产品代际与利润兑现程度，重点关注高端产品的客户认证与量产落地情况。
5.2.4 CCL产业核心逻辑
1价格传导逻辑：普通覆铜板更容易受铜价、树脂价格、玻纤布价格等原材料周期波动影响；高端高速覆铜板的逻辑则完全不同，更看重产品性能、客户认证、供给稀缺性，如果M7、M8、M9等高端材料供应紧张，具备量产能力的材料厂议价能力会显著增强。
1认证壁垒逻辑：高端CCL进入AI服务器与高速交换机供应链，需要经过覆铜板厂内部验证、板厂加工验证、终端客户电气与可靠性验证，甚至系统级测试，周期很长。因为材料一旦导入，会影响整个板级设计与工艺参数，客户不会轻易更换材料体系，因此客户粘性极强。
1协同开发逻辑：高端CCL不是简单卖给板厂就结束，板厂在加工过程中会将材料问题反馈给材料厂，材料厂再调整树脂体系、玻纤布搭配、铜箔选择与加工参数。高端材料的量产，本质是材料厂、板厂、终端客户共同磨合的结果。
5.3 第三层级：电子布与电子纱
电子布与电子纱是PCB产业链中最容易被忽略，但在高端场景中非常关键的环节。产业链的传导路径为：玻璃原料制成玻璃纤维，玻璃纤维加工成电子纱，电子纱织成电子布，电子布浸渍树脂后进入CCL覆铜板，最终应用于PCB。
5.3.1 功能与高端化方向
电子布是覆铜板的增强材料，进入CCL后，会直接影响板材的机械强度、尺寸稳定性、介电性能、耐热性与加工性。一块高端PCB最终能否稳定工作，与电子布的质量密切相关——布的厚度、经纬纱均匀性、开纤状态、树脂浸润性、介电性能、热膨胀特性，都会先影响覆铜板，再传导至PCB的压合、钻孔与信号传输。
AI服务器与高速交换机的信号频率更高、速率更快，对材料损耗更敏感，普通电子布已无法满足需求，推动电子布向四个高端方向升级：
1Low-Dk电子布：低介电常数，助力高速信号设计与损耗控制；
1Low-CTE电子布：低热膨胀系数，保障多层板在高温加工与长期运行中的结构稳定性；
1极薄布/超薄布：用于更薄、更高密度的板材结构，适配高阶HDI与高密度互连需求；
1高端玻纤体系：如T-glass、NE、NER、Q-glass等，共同指向低损耗、低膨胀、高稳定性的性能目标。
TrendForce在分析中明确指出，高端玻纤布与低Dk材料的供应约束，会影响AI服务器相关CCL与PCB的供应，说明电子布已经从幕后走到台前，可能成为产业链的瓶颈环节。
5.3.2 电子布对产业链的四大影响
1介电性能：电子布本身的介电特性会影响覆铜板整体的Dk与Df，高速信号越敏感，电子布就越不能只承担机械增强的职能。
1尺寸稳定性：高多层板压合过程中，材料会经历温度与压力变化，电子布越均匀，材料稳定性越好，层间对位就越容易控制。
1加工性能：钻孔、激光加工、压合、树脂浸润都与布的结构相关，布的均匀性与浸润性不佳，会直接影响孔壁质量与板材一致性。
1供应链稳定性：高端电子布不是普通产能可以快速转换的，认证与量产都需要较长周期，AI需求快速增长时，容易出现供给瓶颈。
5.3.3 代表厂商解析
宏和科技（603256.SH）
宏和科技是A股电子布方向的核心代表公司，是高端电子布升级的核心观察标的。
1一体化能力：黄石宏和实现了电子纱、电子布一体化生产经营，对上游质量与成本的控制力更强，供应稳定性更高。
1产品进展：高性能特种低介电电子布、低热膨胀系数电子布，2025年已开始批量生产并交付。
1核心观察点：高端特种电子布的产品占比提升情况，电子纱-电子布一体化的优势释放，高端CCL客户认证深度与批量供货规模。
延伸观察池
1中国巨石（600176.SH）：玻纤行业的绝对龙头，但玻纤应用场景极广，包括建筑、风电、汽车、工业、电子等，AI服务器相关的高端电子布只是其中很细的分支，普通玻纤龙头不等于高端AI电子布龙头，需严格区分产品纯度。
1中材科技（002080.SZ）：同样是玻纤领域的重要企业，需区分普通玻纤业务与高端电子材料业务的收入占比，不能泛化归为AI受益。
1菲利华（300395.SZ）：更偏向石英玻璃材料与特种材料方向，与半导体、航空航天领域关联度更高，与AI服务器PCB的对应关系需要看具体产品与客户，不能一概而论。
5.3.4 电子布研究核心原则
研究电子布环节，最重要的是建立“产品纯度”意识：
1普通E玻纤电子布与Low-Dk、Low-CTE、极薄布、超薄布，完全不是一个技术与价值层级；
1电子布不是直接卖给AI服务器厂商，而是通过覆铜板厂、PCB厂逐步进入终端供应链，客户认证需要穿透多层；
1高端电子布的扩产不只是增加织机，还涉及电子纱质量、织造工艺、开纤处理、表面处理、洁净度、树脂浸润性与客户认证，扩产周期远长于普通产能。
5.4 第四层级：树脂、铜箔与填料
高端PCB的材料升级从来不是单一材料的升级，而是电子布、树脂、铜箔、填料的整套组合升级。树脂决定介质损耗与耐热性，铜箔影响导体损耗，填料调节热膨胀与加工性，三者与电子布共同决定高端CCL的性能边界。
5.4.1 树脂环节
树脂在覆铜板中负责将电子布与铜箔结合在一起，同时形成绝缘介质。它不是简单的胶水，而是决定材料介电性能、耐热性、吸湿性、加工性、可靠性的核心材料。
普通FR-4材料普遍使用环氧树脂体系，但高速AI服务器与交换机场景对低损耗提出了更高要求，行业会使用改性环氧、PPO/PPE、PTFE、碳氢树脂、双马来酰亚胺等不同树脂体系。不同体系各有优劣：有的损耗低但加工难度大，有的耐热性强但成本高，有的适合高频场景，有的适合大规模制造。
代表厂商：
1东材科技（601208.SH）：布局电子级树脂材料，积极推进新一代服务器相关材料需求。但公司业务范围较广，需区分普通工业树脂与高频高速电子树脂的收入占比。
1圣泉集团（605589.SH）：核心产品覆盖高频高速覆铜板用树脂、半导体封装材料用树脂、光刻胶树脂等。同样需注意，公司业务跨度大，AI服务器PCB相关收入只是其中一部分，需验证产品纯度。
5.4.2 铜箔环节
很多人认为铜箔只是导电材料，越厚越好，但在高速PCB中，逻辑完全不同。高速信号存在集肤效应，频率越高，电流越集中在导体表面传输。铜箔表面越粗糙，信号传输路径越不平整，导体损耗就越大。因此高速低损耗材料普遍使用低粗糙度铜箔，如HVLP铜箔、RTF铜箔等。
但铜箔的技术矛盾也很突出：铜箔既要和树脂有足够的结合力，又要尽量降低表面粗糙度。太光滑会影响结合力，太粗糙又会增加损耗，高端铜箔的核心价值，就是在导体损耗、结合力、加工性、可靠性之间找到最优平衡。
代表厂商：
1嘉元科技（688388.SH）：铜箔行业重要企业，但大量收入来自锂电铜箔，不能直接等同于高速PCB铜箔受益，需重点关注PCB电解铜箔业务与高频高速低粗糙度铜箔的布局进度。
1诺德股份（600110.SH）：在高频高速PCB铜箔领域，自主研发的RTF-3已实现小批量出货，HVLP系列产品向台系核心客户完成小批量送样，后续需持续观察量产规模、客户拓展与利润贡献。
1德福科技（301511.SZ）：同样属于铜箔企业，需区分业务结构，重点关注高端PCB铜箔的技术进展与客户导入情况。
研究铜箔公司，核心要回答三个问题：是否有PCB电解铜箔业务，是否有高频高速用低粗糙度铜箔产品，是否进入核心CCL客户认证体系并形成批量出货。
5.4.3 填料环节
填料在覆铜板中常被忽略，典型填料包括球形硅微粉、球形氧化铝等。它们可以改善材料的热膨胀系数、介电性能、尺寸稳定性、导热性与加工性。
在高速PCB中，低损耗、低热膨胀、高可靠性的目标，都需要材料体系的整体配合。球形硅微粉的粒径、球形度、纯度、离子杂质、表面处理、分散性，都会直接影响树脂体系与覆铜板的最终性能。
代表厂商：
1联瑞新材（688300.SH）：A股填料方向的核心公司，高频高速覆铜板用低损耗、超低损耗、极低损耗球形二氧化硅产品持续推进，液相制备球形二氧化硅也受益于高性能高速基板的发展机遇。
1核心观察点：高性能覆铜板领域的产品占比、先进封装材料占比、客户认证进度、产品结构升级节奏。
5.4.4 材料端共同规律与风险
树脂、铜箔、填料看似分属不同领域，但产业规律高度相似：
1产品纯度比公司名气重要：三类公司普遍业务范围较广，必须拆分高频高速CCL相关产品的收入占比；
1认证比宣传重要：高端材料进入客户体系，需要全面验证介电性能、热稳定性、加工性、可靠性与批次一致性；
1量产比样品重要：能送样不等于能量产，能量产还要看良率、成本与客户稳定性；
1材料与工艺深度绑定：低损耗树脂、低粗糙度铜箔、特殊填料，可能让压合、钻孔、电镀、检测难度上升，材料公司需要与板厂共同调试工艺。
从产品开发到利润兑现，材料公司通常要经历四个阶段：研发成功→客户验证→小批量出货→规模化量产，不同阶段的利润贡献差异极大，研究时不能混淆。
材料端也存在明确风险：一是技术路线风险，高速材料体系多样，某一种材料未必能成为主流；二是价格波动风险，铜价、树脂原料、能源价格变化会影响成本与毛利；三是客户导入风险，高端认证周期长，不及预期则收入兑现延后；四是供给扩张风险，行业景气时扩产集中，后续可能出现价格与毛利压力。
5.5 第五层级：钻针与PCB设备
高端PCB扩产，离不开耗材与设备的支撑。钻针是钻孔工序的核心耗材，设备则是产能的核心载体，两者共同决定板厂的制造能力与效率。
5.5.1 PCB钻针
钻针看起来只是很小的耗材，但在高端PCB制造中，它直接关系到孔质量、加工效率与良率。高端服务器板与交换机板上有大量的孔，孔的质量直接影响沉铜、电镀、导通可靠性、阻抗控制与最终良率。
AI驱动的价值升级
AI服务器与高速交换机，从四个方向提升了钻针的产业价值：
1高多层提升钻孔难度：层数越多、板越厚，对钻针的刚性、排屑能力、散热能力与稳定性要求越高；
1HDI增加微孔需求：孔径越小，钻针越精密，制造与使用难度越高；
1背钻增加工序价值：背钻对深度控制与残桩控制要求极高，增加了钻孔环节的价值量；
1高端材料加速磨损：低损耗材料与特殊玻纤体系，可能加快钻针磨损，增加耗材消耗与高端刀具需求。
技术壁垒
钻针的壁垒不只在材料，而是材料、设计、制造、工艺适配的综合体现：
1材料上，通常使用硬质合金，需要兼顾硬度、韧性与耐磨性，太软易磨损，太脆易断裂；
1结构上，钻尖角度、刃口设计、排屑槽、表面处理都会影响加工质量，小孔径下任何细微设计都会放大良率差异；
1制造上，微型钻针本身加工难度高，需要高精度磨削与检测，批量生产需保证每支钻针的一致性；
1使用上，钻针需要与钻孔设备、转速、进给、板材、叠板厚度、加工参数深度配合，厂商不仅卖产品，也要理解客户工艺。
代表厂商
1鼎泰高科（301377.SZ）：A股PCB钻针的绝对核心公司。根据弗若斯特沙利文统计，按2024年销售量计算，公司PCB钻针全球市场份额达26.8%，排名行业第一。核心观察点包括全球份额与客户结构、高端产品占比提升、耗材属性的持续需求、海外市场拓展进度。
1中钨高新（000657.SZ）：可以作为硬质合金与工具材料方向的延伸观察，但公司业务范围较广，需区分PCB钻针相关业务的收入占比。
商业逻辑
钻针最大的特点是兼具周期价值与结构价值：
1周期价值：板厂扩产、开工率提升、钻孔总量增加，钻针消耗会同步增长；
1结构价值：高端板占比提升，微孔、背钻、高长径比、特殊材料加工需求增加，高端钻针的价值量与技术壁垒会持续提高。
与设备不同，钻针是持续消耗品：板厂采购一台钻孔设备可以使用较长周期，但钻针会随着加工持续磨损，需要不断更换。AI服务器板层数更高、孔结构更复杂、背钻更多，会提高单位板材的钻孔工时与耗材消耗强度，因此钻针公司既受益于板厂扩产，也受益于产品高端化。
5.5.2 PCB制造设备
设备公司常被称为“卖铲人”，但PCB设备不是简单的通用设备，而是深度参与高端板制造能力的升级。AI服务器、高速交换机、高阶HDI的发展，会全面提升钻孔、激光加工、LDI直接成像、VCP电镀、检测测试设备的技术要求。
钻孔设备
钻孔设备是PCB制造中最重要的设备之一，高多层服务器板、背板、中板、高速交换机板都离不开高精度钻孔。随着层数增加、孔径变小、板厚提高、背钻需求增加，钻孔设备的精度、速度、稳定性与自动化能力越来越重要。
代表厂商：大族数控（301200.SZ）
1业绩表现：2025年全年实现营业收入57.73亿元，同比增长72.68%；其中钻孔类设备收入41.67亿元，同比增长98.38%，直接体现AI服务器与高端PCB扩产对钻孔设备的强劲拉动。
1核心观察点：高端钻孔设备、背钻设备、激光钻孔设备、检测设备的收入占比，下游客户是否以高端PCB扩产为主。
激光钻孔设备
机械钻孔适合普通孔与较大孔径，但HDI中的微孔、盲孔通常需要激光钻孔。激光可以在更小孔径、更高密度的场景中发挥作用，尤其适配高阶HDI与细密互连结构。AI服务器与高速通信设备对高密度布线的要求提升，会持续推动激光钻孔设备的需求。
LDI直接成像设备
LDI直接成像用于线路图形转移，通过数字化方式直接成像，替代传统的菲林曝光，有利于提高图形精度与生产柔性。高端PCB线宽线距更细，层间对位要求更高，对曝光设备的精度要求也同步提升。
代表厂商：芯碁微装（688630.SH）
1业务布局：主要产品包括PCB直接成像设备及自动线系统、泛半导体直写光刻设备及自动线系统。
1行业趋势：AI算力场景对高端LDI设备提出了更高要求，行业需求持续升级。
1核心观察点：PCB业务收入规模、泛半导体业务进展、高端LDI设备的客户导入情况、产能利用率与产品毛利率。
VCP垂直连续电镀设备
钻孔之后，孔壁需要通过沉铜与电镀形成可靠导通。高端服务器板与背板孔多、板厚、长径比高，电镀的均匀性与稳定性至关重要。VCP垂直连续电镀设备是PCB电镀工序的核心高端装备。
代表厂商：东威科技（688700.SH）
1行业地位：VCP设备在中国市场占有率超过50%。
1需求驱动：AI服务器、大数据存储与东南亚PCB投资潮，共同推动高端板材电镀设备需求增长。
1核心观察点：PCB电镀设备的订单情况、高端VCP设备占比、客户结构、毛利率水平、海外扩产的受益程度。
检测与测试设备
高端PCB价值量高、报废成本大、客户可靠性要求严格，因此检测与测试设备不可或缺。AOI自动光学检测用于发现线路缺陷，电测用于检查开路与短路，阻抗测试用于验证高速信号路径，切片分析用于查看孔壁与层间结构。AI服务器板与高速交换机板的复杂度提升，会同步增加检测项目与精度要求。检测设备的核心价值，是提高良率、减少客诉、缩短量产爬坡周期。
电子装联设备
PCB制作完成后，还要进入SMT贴装、焊接与电子装联环节。凯格精机（301338.SZ）就属于后道电子装联设备方向，如锡膏印刷设备，它不属于PCB前段制造设备，但与服务器板卡的后续装配相关。研究时需注意区分前段制造设备与后段装联设备，两者映射路径不同。
5.5.3 设备行业核心逻辑
1景气节奏：设备订单是行业景气的前置信号。板厂决定扩产后，先经历厂房建设、设备招标采购，再到设备交付、安装调试、试生产、客户认证、产能爬坡。设备公司的收入通常在交付与验收后体现，早于板厂的利润释放。
1国产替代：PCB高端设备长期由海外厂商主导，国产设备如果能进入头部板厂的高端产线，不只是拿到订单，更意味着技术、可靠性与服务能力通过验证。本土设备在交付速度、就近服务、快速迭代、配合客户解决工艺问题上具备优势，AI服务器板迭代快的特点，会进一步放大这种优势。
1长期空间：如果只看扩产，设备公司容易被理解为周期股；但如果看工艺持续升级，设备公司的长期空间会更广阔。AI服务器PCB对更高层数、更小孔、更高背钻精度、更细线路、更稳定电镀的要求，会持续推动设备代际升级。
1与耗材的差异：设备偏周期属性，一轮扩产带来集中订单；耗材偏持续属性，随实际产量稳定消耗。两者结合观察，可以更好判断行业景气是否从“扩产预期”走向“真实量产”。
六、美股产业链映射与全球需求验证
A股产业链可以按环节精细拆分，美股的PCB映射则呈现完全不同的特点：它不是没有PCB相关标的，而是更偏向需求端与系统端，适合用于验证AI基础设施的景气度与需求强度。简单来说，美股看AI基础设施景气，A股看产业链利润弹性。
6.1 美股映射六大维度
6.1.1 AI芯片与平台公司：需求的起点
AI芯片厂商定义了服务器的系统架构与技术要求，是整个PCB产业链需求的源头。
1英伟达（NVDA.US）：最重要的需求源。从H100、H200到Blackwell，再到Vera Rubin平台，每一代升级都会带动服务器、整机柜、交换、网络、供电系统的全面升级，也定义了AI服务器的系统复杂度与材料、板级需求方向。
1AMD（AMD.US）：AI加速器领域的重要参与者，Instinct系列加速器、服务器CPU与AI平台，会带动不同服务器架构与板级需求。
1博通（AVGO.US）、Marvell（MRVL.US）：偏向ASIC、交换芯片、SerDes与数据中心网络芯片方向。云厂商自研ASIC、以太网交换升级、800G/1.6T网络演进，都与高速PCB、连接器、光模块、系统板级设计深度相关。
6.1.2 服务器/OEM厂商：整机与整柜需求
服务器OEM厂商是AI算力硬件的直接集成者，其订单与出货情况，可以直观反映整机需求强度。
1代表公司：超微电脑（SMCI.US）、戴尔科技（DELL.US）、慧与（HPE.US）
1研究价值：可以作为AI服务器出货、整机柜方案、客户资本开支、供应链节奏的观察窗口。但需要注意，OEM的利润率与供应链利润分配不同，不能将整机出货增长简单等同于所有上游环节的利润增长。
6.1.3 网络设备与互连公司：交换需求的验证
AI训练与推理集群都离不开高速网络，GPU与服务器数量越多，数据流动压力越大，高速交换机与网络设备就越重要。
1Arista Networks（ANET.US）：数据中心交换机领域的核心公司，800G与1.6T交换升级，会直接带动交换机板、背板、光模块与连接器需求，是验证高速网络升级节奏的核心标的。
1Astera Labs（ALAB.US）：偏向高速互连、retimer方向，反映高速互连链条的景气度。
1Amphenol（APH.US）：偏向连接器与互连领域，从侧面印证互连需求的强度。
对A股投资者而言，这些公司的业绩与指引，可以直接验证AI网络升级的节奏。如果800G、1.6T交换机需求强劲，那么高速交换机PCB与高端CCL的产业逻辑就会得到更强的支撑。
6.1.4 EMS/ODM厂商：系统集成的映射
EMS/ODM公司承接服务器、网络设备、通信设备、数据中心硬件的制造与组装，更贴近系统出货端。
1代表公司：Celestica（CLS.US）、捷普（JBL.US）、伟创力（FLEX.US）、Sanmina（SANM.US）
1佐证案例：Celestica的公开资料中多次提到AI相关数据中心技术、800G/1.6T网络与AI/ML计算项目，直接反映行业需求强度。
1特点：接近系统出货，能直观反映需求强度，但利润率、客户集中度、项目节奏、资本开支压力都需要单独分析。
6.1.5 直接PCB厂商
美股中相对纯粹的PCB公司数量较少，核心代表为TTM Technologies（TTMI.US）。
1业务结构：2025财年收入按终端市场划分，数据中心计算占24%，航空航天与国防占44%。
1研究价值：它有明确的数据中心计算业务敞口，但不是纯AI服务器PCB公司。其数据中心与网络业务的增长情况，可以作为海外高端PCB需求的直接验证信号。
6.1.6 材料与设备厂商
美股也有高端材料与设备标的，可以印证全球产业升级的共性逻辑。
1Rogers（ROG.US）：高频电路材料龙头，其RO4000系列是微波与毫米波场景中常见的低损耗材料体系，可以帮助理解高频低损耗材料的产业价值。
1MKS Instruments（MKSI.US）：通过Atotech等业务，涉及电子化学品、表面处理、PCB与封装相关设备及化学品，更偏向电子制造与先进封装、PCB加工的材料与设备服务商。
这些公司的存在也说明，高端PCB材料与工艺升级不是中国市场独有的逻辑，而是全球电子制造升级的共同趋势。
6.2 美股的研究价值
6.2.1 需求仪表盘作用
美股可以作为A股PCB产业链的“需求仪表盘”：
1如果芯片厂商持续强调AI服务器、ASIC、交换芯片、高速互连需求，说明上游计算与网络平台仍在升级通道；
1如果交换机、EMS厂商持续提及800G、1.6T、AI计算项目，说明系统集成端需求强劲；
1如果海外PCB厂的数据中心业务增长，说明全球高端PCB需求都在受AI拉动。
这些信息不能直接等同于A股公司的订单，但可以帮助判断整个行业的大方向。
6.2.2 风险识别作用
美股需求端的变化，会向A股产业链传导。比如云厂商资本开支放缓、AI服务器出货节奏调整、800G/1.6T交换机导入延后、平台架构变化，都可能影响上游板厂与材料厂的订单节奏。同时，AI硬件平台升级也可能改变PCB需求结构，比如更多线缆连接、更多中板/背板设计、更多液冷结构，都会影响板卡的数量、层数、材料与连接方式。
因此研究A股PCB产业链，需要持续跟踪美股平台的技术路线图，而不是只看单一年度的需求。美股映射的真正价值，不是替代A股研究，而是建立需求端的雷达——需求端看美股，供给端与利润弹性看A股，两者结合，产业判断会更完整。
七、A股PCB产业观察框架
整条产业链梳理下来，真正值得研究的从来不是“谁沾边PCB”，而是谁在高端产品、关键材料、客户认证、全球地位、扩产兑现上具备真实优势。可以通过五大核心维度，建立完整的观察框架。
7.1 五大核心观察维度
7.1.1 高端产品定位
普通PCB与AI服务器PCB，技术门槛、价值量、壁垒差异极大。核心关键词始终是：AI服务器、高速交换机、高多层、HDI、背板、中板、低损耗材料。只有产品真正进入这些高端方向，才能充分受益于AI算力升级。
7.1.2 关键材料能力
高端PCB的性能上限由材料决定。核心材料包括：CCL覆铜板、电子布、电子纱、低损耗树脂、HVLP铜箔、球形硅微粉。材料环节的升级，是整个产业升级的底层支撑，也是壁垒最高的部分。
7.1.3 客户认证进度
高端客户认证是无法跳过的壁垒，从设计评审、样品试制、小批量验证、可靠性测试到量产审核，每一步都需要时间。研究中必须区分不同阶段：批量出货比样品重要，稳定量产比概念重要。对于未公开披露的客户，不能随意将公司绑定到具体终端品牌。
7.1.4 全球行业地位
能进入全球前列的公司，通常在客户、产能、工艺、材料体系上具备长期积累的优势。所有地位数据都应来自公司公告、年报、招股书或权威第三方机构，例如生益科技刚性覆铜板全球第二、胜宏科技全球PCB供应商第6、鼎泰高科PCB钻针销量全球第一、东威科技VCP设备国内市占率超50%，这类经过验证的行业地位，远比概念更有含金量。
7.1.5 扩产与盈利兑现
高端PCB扩产，不是简单增加产能，而是设备、材料、人员、良率、订单、客户节奏的全面匹配。观察扩产质量，不能只看投资金额，更要看设备到位情况、材料配套能力、人员爬坡进度、客户认证深度，以及产能利用率、良率、毛利率、应收账款、存货周转等盈利与运营指标。高端产能的真正价值，在于能够稳定交付并持续盈利。
7.2 全产业链公司分层总览
1PCB板厂：核心池为沪电股份、胜宏科技、生益电子、深南电路；扩展观察池为景旺电子、奥士康、鹏鼎控股、东山精密。
1CCL覆铜板：生益科技、南亚新材、华正新材。
1电子布与电子纱：核心为宏和科技；上游延伸观察为中国巨石、中材科技、菲利华。
1树脂、铜箔与填料：东材科技、圣泉集团、联瑞新材、嘉元科技、诺德股份、德福科技。
1钻针与设备：鼎泰高科、大族数控、东威科技、芯碁微装、凯格精机。
八、总结
AI算力的升级，从来不只发生在芯片之上。从整机柜系统架构，到每一块PCB板，再到上游的覆铜板、电子布、树脂、铜箔、填料，以及制造环节的钻针、设备，整个产业链都在经历一场全面的高端化升级。PCB行业也从过去的规模竞争，转向技术、品质、稳定制造能力的综合竞争。
对产业链研究而言，最核心的原则是穿透概念，回归本质：不看公司是否属于“PCB概念”，而看产品是否真正进入高端场景；不看是否有“相关布局”，而看客户认证到了哪一步、是否实现批量出货；不看扩产的投资金额，而看产能是否能稳定交付、利润是否能真实兑现。
读懂了PCB这条产业链，再看AI算力，看到的就不只是芯片的性能数字，而是芯片背后一整套完整的材料、工艺、制造链条，是无数基础环节共同支撑起的算力底座。
