【白皮书 】13.1kW热负荷塞进30㎡空间,储能集装箱散热怎么做?

13.1kW。

这是10组电池架加上10台PCS，在一个密闭集装箱里的总发热量。空间大约30平米，电池是热敏感器件，客户要求箱内温差不超过5℃。

这不是一道仿真题。是我们给北京某能源研究院设计储能集装箱系统时，面对的真实工况。

项目背景：北京某能源研究院委托科邦实验室设计制造电池储能集装箱系统，用于退役锂电池梯次利用和储能安全研究。计划部署于高海拔高寒地区，环境温度跨度-20℃至+40℃。

01集装箱不是设备打包箱

很多人对"集装箱式储能"的理解是——把电池和PCS塞进一个标准箱体，通上电就完事。但真做起来你会发现，所有问题都耦合在一起。

电池架怎么摆，决定了风道怎么走；风道怎么走，决定了空调放哪里；空调放哪里，又影响配电柜的走线。保温层做厚了，内部空间不够，电池装不下；做薄了，极端温度下空调扛不住。

更不用说消防安全——七氟丙烷灭火系统喷射时会在密闭箱体内产生瞬间超压，没留泄压阀，箱体结构直接变形。

每个决策都牵一发动全身。

这也是为什么我们在这份《电池储能集装箱系统集成技术指南》里，花了大量篇幅讲热仿真。不是仿真本身有多酷，而是凭经验拍脑袋的设计，在这个场景下不够用。

02四种散热方案，跑了一遍仿真

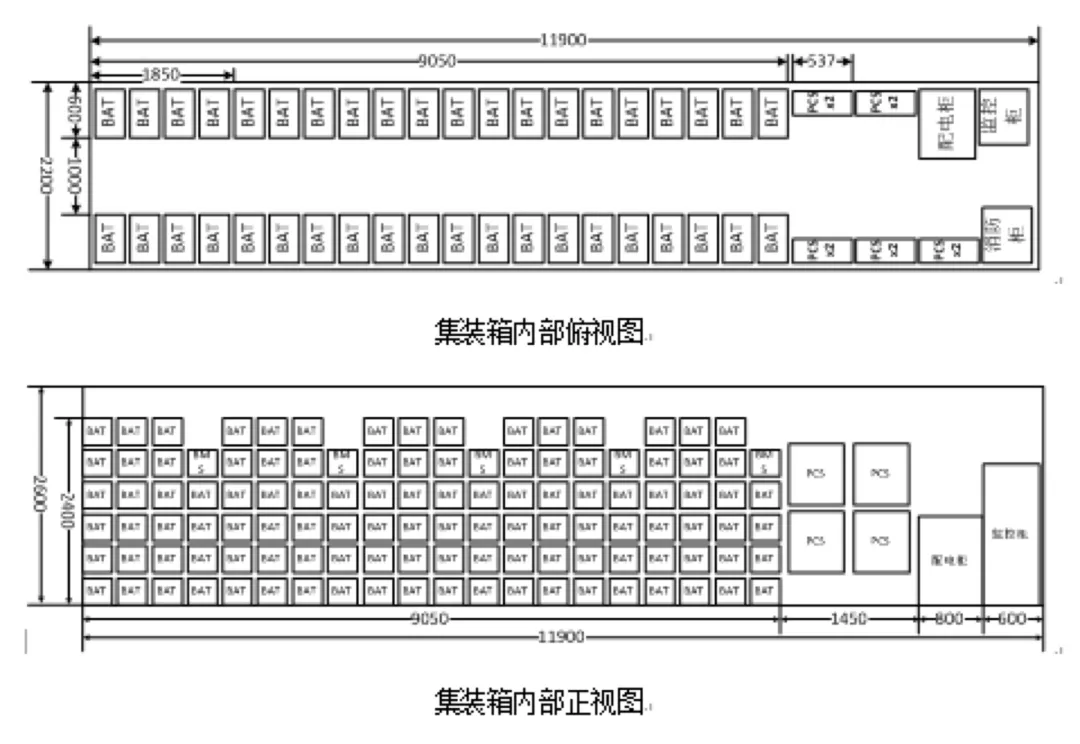

项目里的单个电池包发热功率27.8W，每组电池架22个电池包，合计611.6W。10组电池加起来6.1kW。PCS单台700W，10台7kW。总计约13.1kW，全部在一个11900mm×2800mm×2200mm的密闭空间里持续产生。

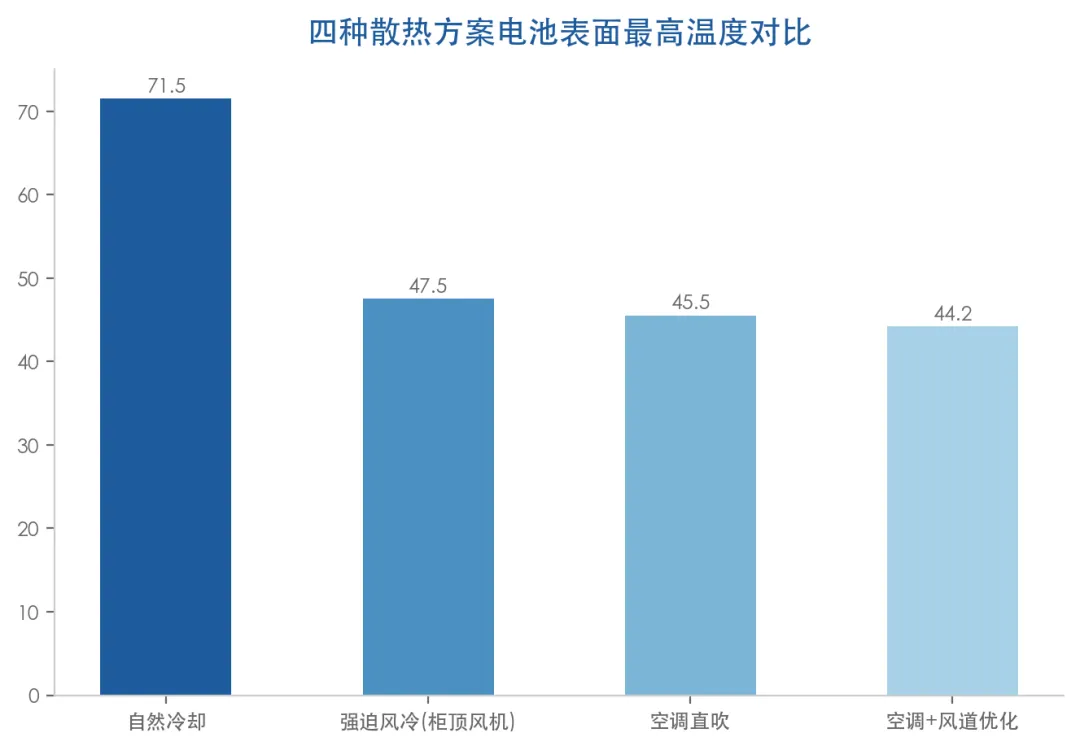

我们用Icepak和ANSYS CFX两种工具，对四种散热方案做了仿真对比：

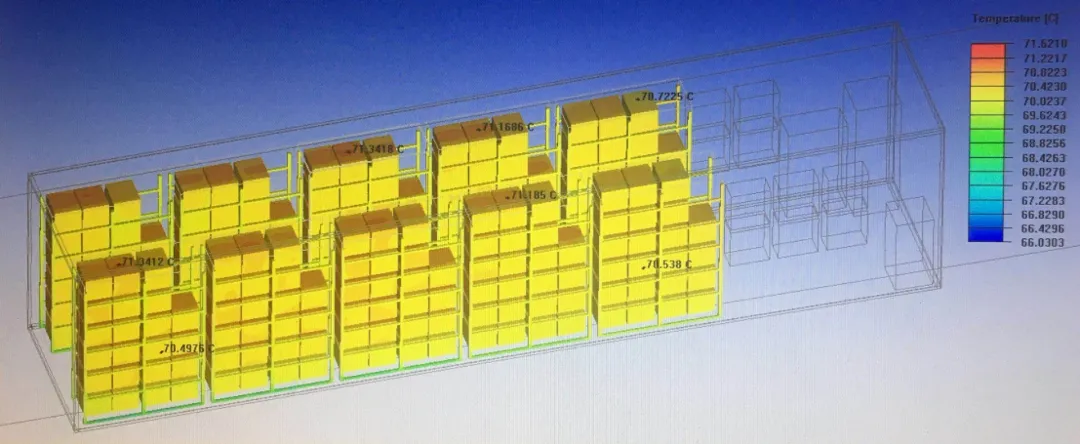

方案一：自然冷却（无主动散热）

电池表面最高温度：71.5℃

远超锂电池安全工作温度上限（60℃）。热量在电池包密集区域大量聚集，最高温点出现在集装箱中部电池架的中间层——远离箱壁散热面，又受上下层热辐射叠加。

结论：完全不可行，主动散热是必须的。

方案二：柜顶离心风机强制通风

电池表面最高温度：47.5℃（较方案一降低24℃）

两台ebmpapst 560规格离心风机装在柜顶，降温效果明显。但气流覆盖集中在近风机端，远端约1/3区域风速衰减严重，形成了局部热斑。

温差控制不够理想。

方案三：双空调直吹

电池表面最高温度：45.5℃

引入两台5000W制冷量空调，有效降温区域集中在近空调端。问题出在风道上——没有合理的风道引导，冷风走不远。

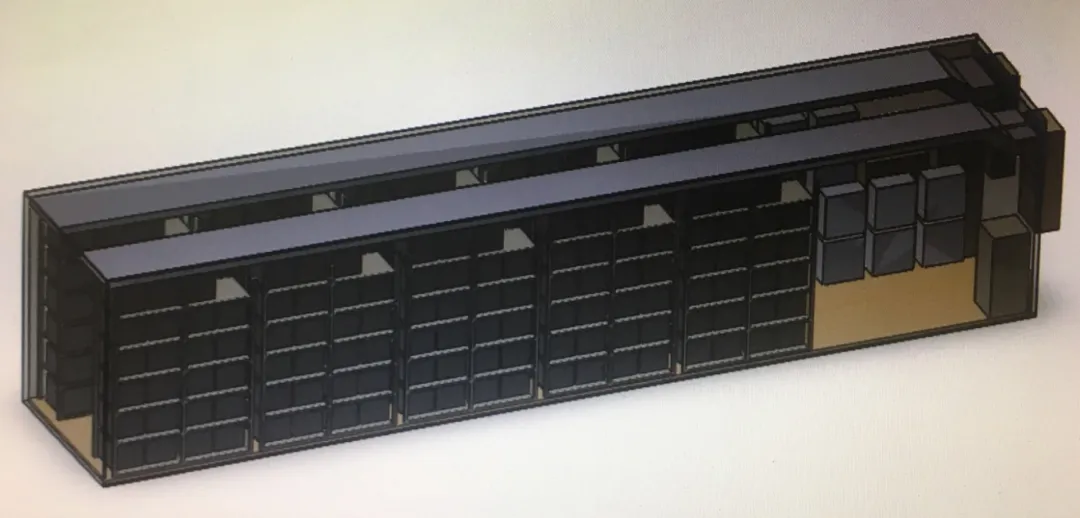

方案四：空调+优化风道（最终采纳）

电池表面最高温度：44.2℃（较自然冷却降低27.3℃）

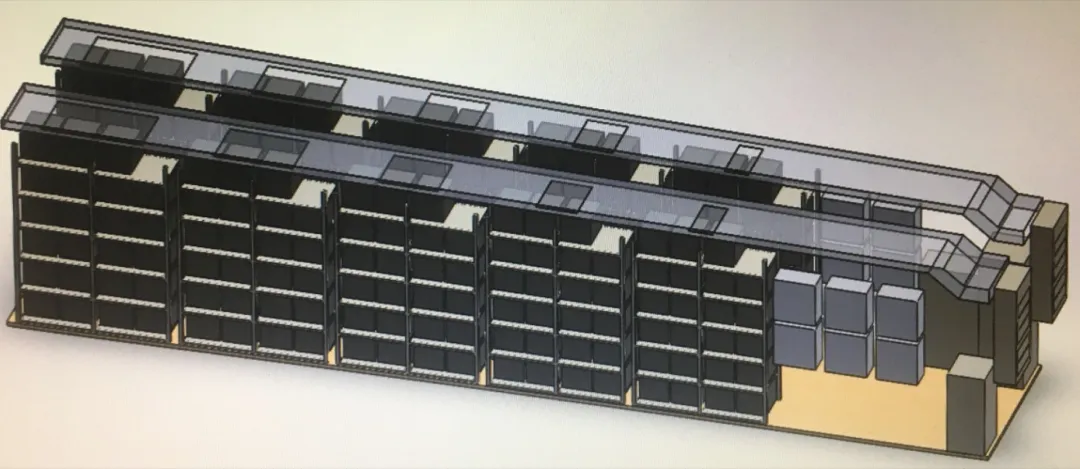

关键改动：设计了双侧风道（10500mm×250mm×600mm×2道），沿集装箱顶部纵向布置，通过精确计算的开孔率将冷风均匀分配到每排电池架。出风口采用双层可调百叶设计，运维人员可根据实际温度分布微调送风角度和风量。

03导流板放错了位置

方案四的仿真过程不是一次通过的。

初始设计里，风道内部的导流板放在进风口侧。CFD仿真结果出来后发现，远端风压明显不足——冷风在进风口附近就被"截"住了，后半段电池架得不到足够的风量。

后来把导流板调整到风道出口侧，大部分风流从风道上半部分继续向后流动，下半部分向电池区域送风。全程风压均匀性一下子好很多。

这种事，不跑仿真很难提前发现。

04五种极端工况验证

初步方案确定后，用ANSYS CFX对5种工况做了二次验证，覆盖-20℃到+40℃的环境温度：

关键结论：

●所有5种工况下，箱内温差控制在4.5-7.0℃之间

●低温环境（-20℃）空调制热时温度均匀性更好，温差仅4.5℃

●高温+低温送风组合（40℃环境/15℃空调送风），温差7.0℃，但绝对温度仍在安全范围（15-22℃）

●空调送风温度对最终温度分布影响显著，实际运营中可根据环境温度动态调控

这对计划部署在高海拔高寒地区（如西藏纳木错）的项目来说，是一个重要的验证结果。极端低温环境下，风冷空调系统兼具制冷和制热功能，而液冷系统在这种场景下面临管路冻结的风险。这也是为什么在科研实验场景中，我们选择了空调+风道方案，而非当下市场更主流的液冷。

不是说液冷不好——液冷散热效率是风冷的10到100倍，新建大型储能项目用液冷是合理选择。但具体到这个项目的条件（电池数量相对少、热负荷适中、极端低温环境、需要制热功能），风冷空调在可靠性和维护便利性上更合适。

选技术路线这事，没有标准答案，只有"适不适合你的工况"。

05几个施工中容易被忽略的细节

仿真做完了，落地还有几个事值得说。

保温层不能只看导热系数。 我们选了岩棉夹芯板，导热系数0.03-0.047W/(m·K)，保温没问题。但更关键的是防火——岩棉是A级不燃材料。电池一旦触发热失控，保温层不能助燃，得给消防系统争取响应时间。外层刷白色纳米防辐射涂料，夏天反射太阳辐射，减轻空调制冷负荷。

泄压阀是消防系统的必要配套。 七氟丙烷喷射时会在短时间内向密闭空间注入大量气体。箱体不预留泄压口，内部压力急剧升高，结构可能变形。泄压阀的开启压力和泄压面积，需要跟消防系统厂家协同计算，不能想当然。

承重设计要留余量。 10组满载电池架，每组22个电池包，每个30-40kg，光电池部分就6.6-8.8吨。设计承重7吨听起来够，实际上还得考虑吊装和运输过程中的动态载荷。底部用12#国标槽钢做主梁，配合4.0mm花纹钢板，形成稳定的载荷分布体系。

06白皮书里还有什么

以上是热管理部分的核心内容。完整的《电池储能集装箱系统集成技术指南》还包含：

●结构设计：框架承重、保温隔热、防水设计、内部空间布局优化

●消防安全系统：七氟丙烷灭火系统设计、烟感探测与GSM远程报警

●电气系统设计：配电系统架构、PCS功率变换系统、照明与接地

●标准与合规：国内主要标准（含2025-2026年密集出台的新规）、国际标准与船级社认证

●工程实施案例：从框架组装到最终调试的完整施工照片记录

●发展趋势展望：液冷vs风冷技术路线、储能市场化新机遇、AI数据中心配套储能

如果你正在做储能系统的集成设计，或者需要评估非标集装箱方案，这份技术指南可以作为参考。

完整版PDF共40页，包含全部仿真数据和工程图纸。
