碟式刹车有限元分析报告
一、模态分析
模态分析是研究结构动力学特性的重要方法，用于确定碟式刹车结构的固有频率和振型。通过对碟式刹车进行模态分析，可以识别结构在动态载荷下的振动特性，为后续的结构优化设计提供依据。
1.1 分析结果

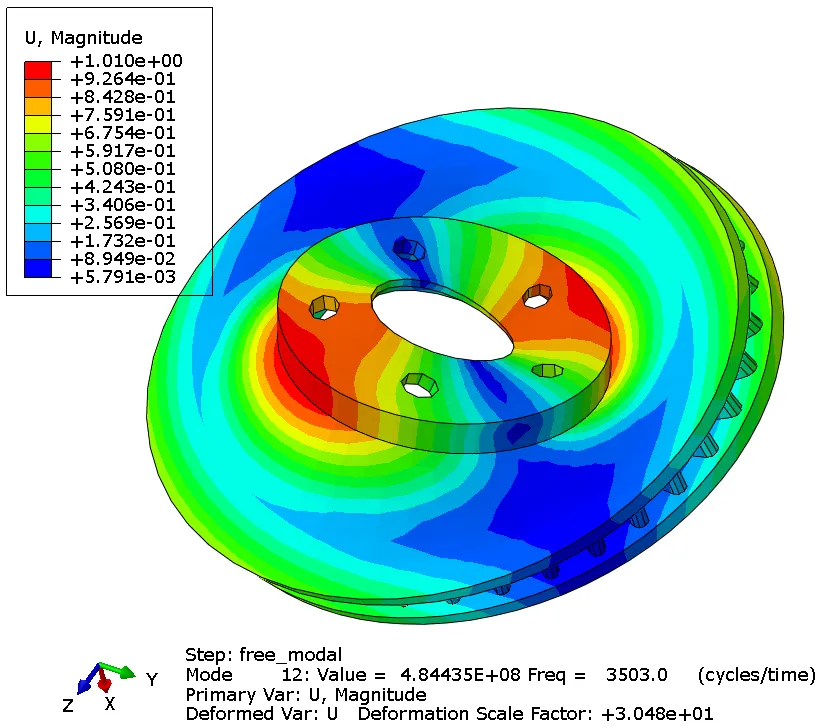

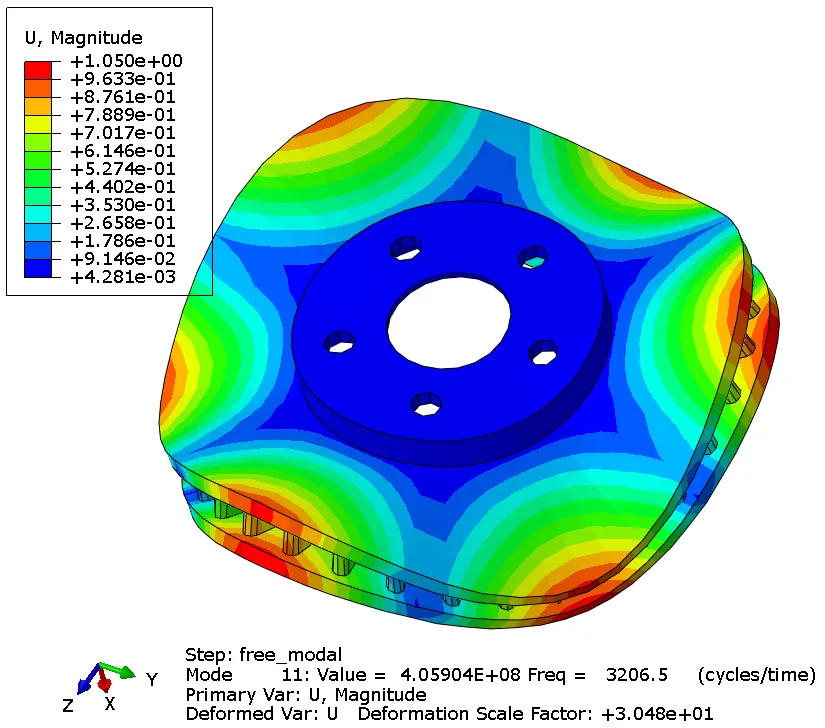

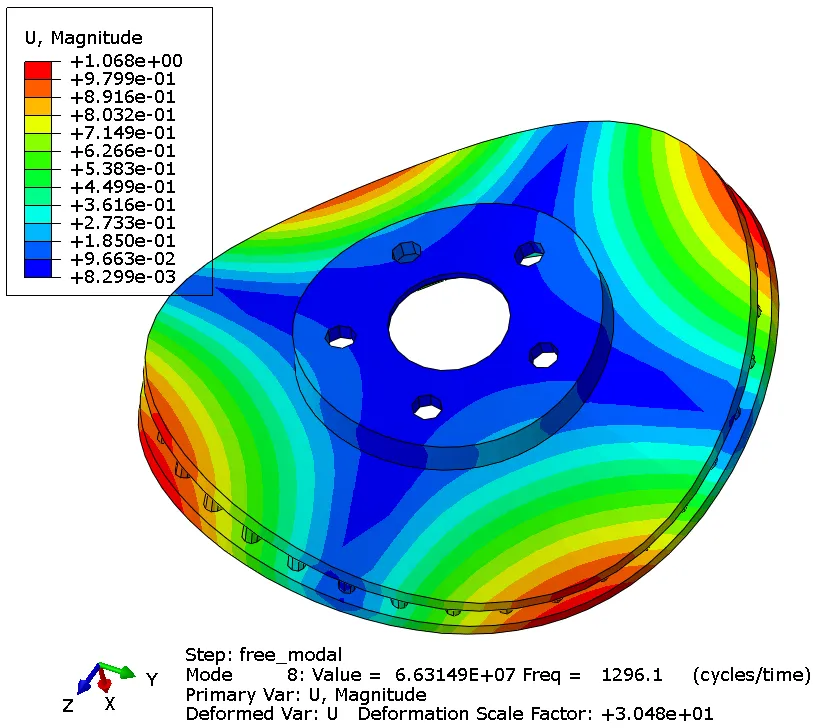

本次模态分析共提取了碟式刹车前八阶模态的固有频率与振型特征。各阶模态的振型图如下所示。

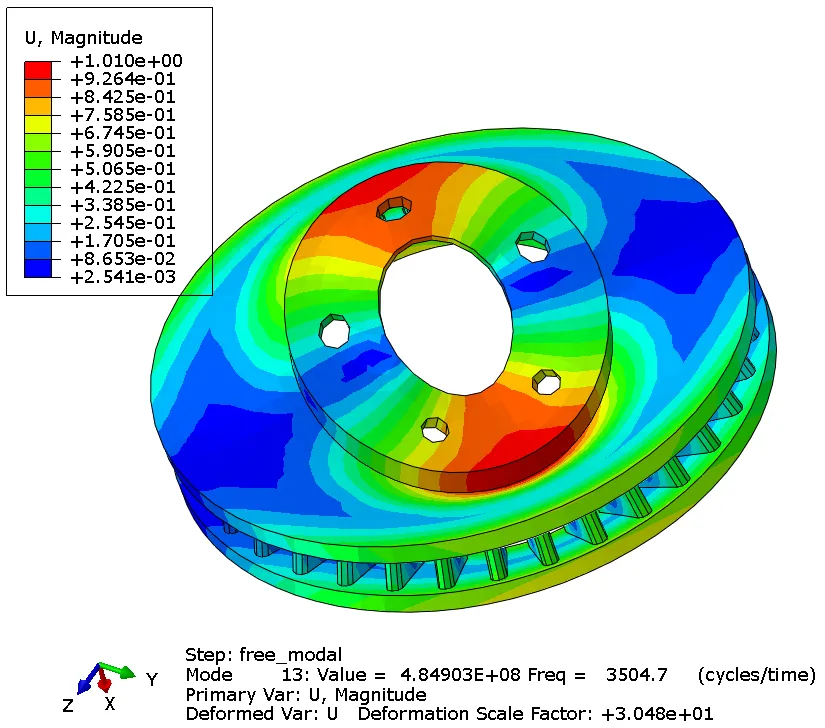

一阶模态振型图

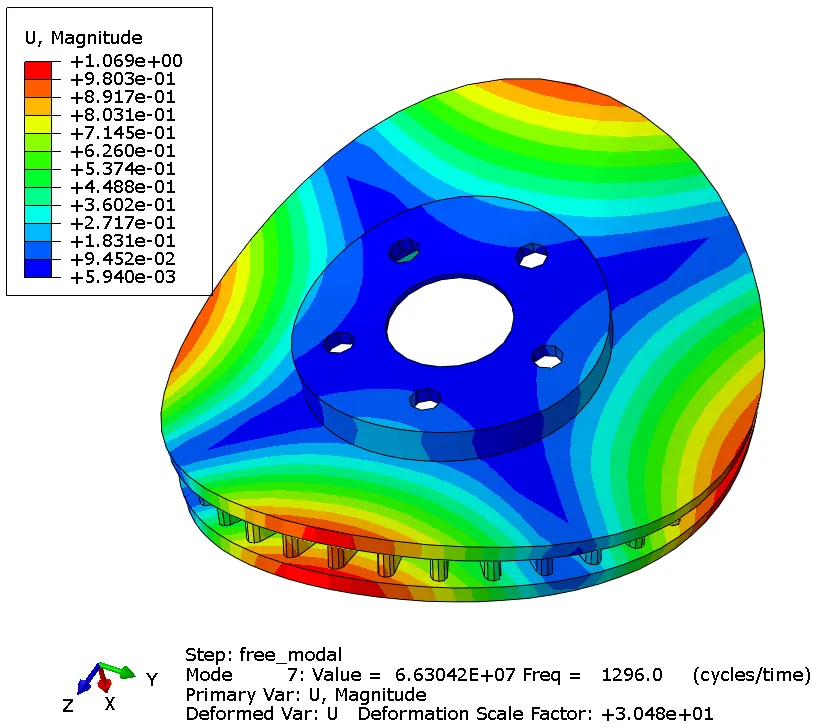

二阶模态振型图

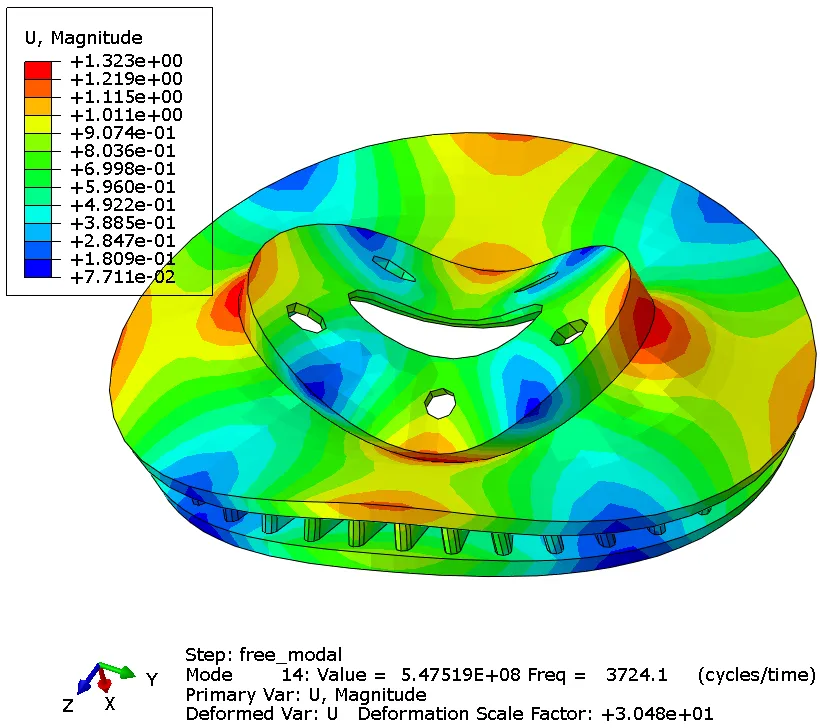

三阶模态振型图

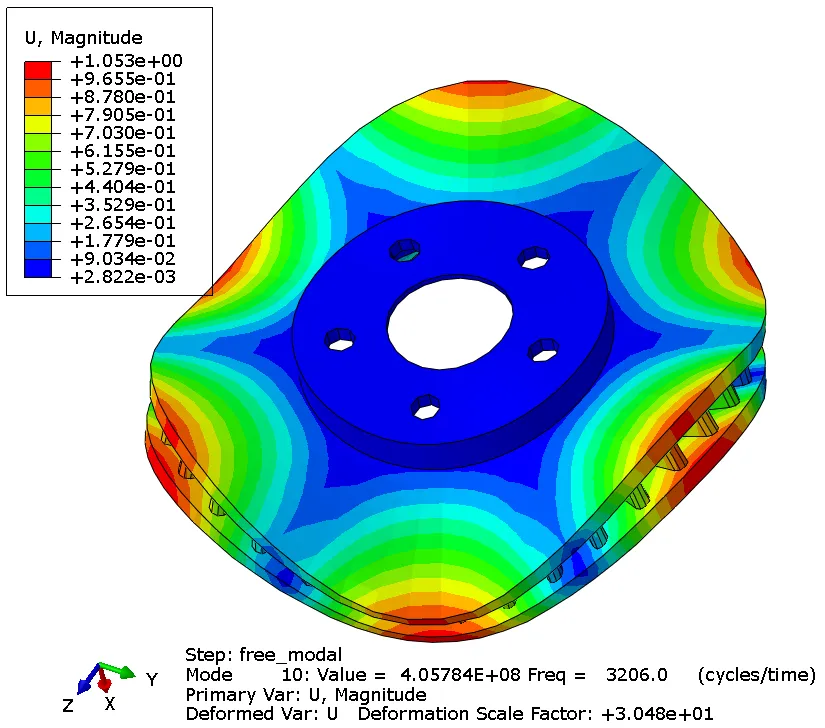

四阶模态振型图

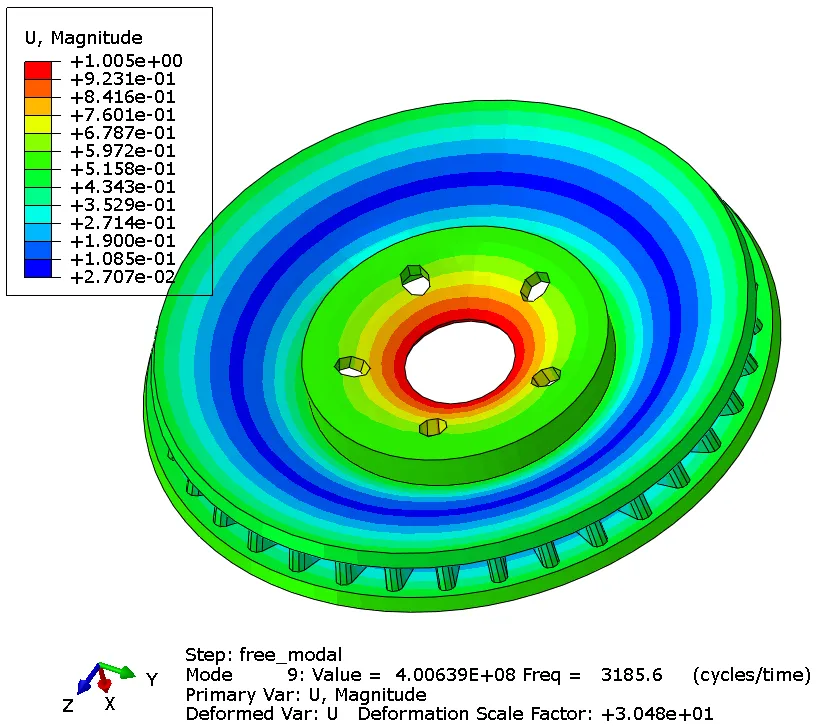

五阶模态振型图
六阶模态振型图
七阶模态振型图
八阶模态振型图
1.2 结果讨论
从各阶模态振型图可以看出，碟式刹车在不同阶次下呈现出不同的振动形态。低阶模态主要表现为整体弯曲或扭转振型，而高阶模态则呈现出更为复杂的节径和节圆分布。在制动系统设计中，应关注各阶固有频率与外部激励频率的匹配情况，避免发生共振现象。
二、温度场分析
碟式刹车在制动过程中，由于摩擦副之间的相对滑动产生大量热量，导致制动盘温度急剧升高。温度场分析用于研究制动过程中碟式刹车表面的温度分布及其随时间的变化规律。
2.1 分析结果
本次分析提取了0.005s、0.025s、0.05s、0.075s、0.1s五个时刻的温度场分布云图，以研究制动过程中温度的演化规律。

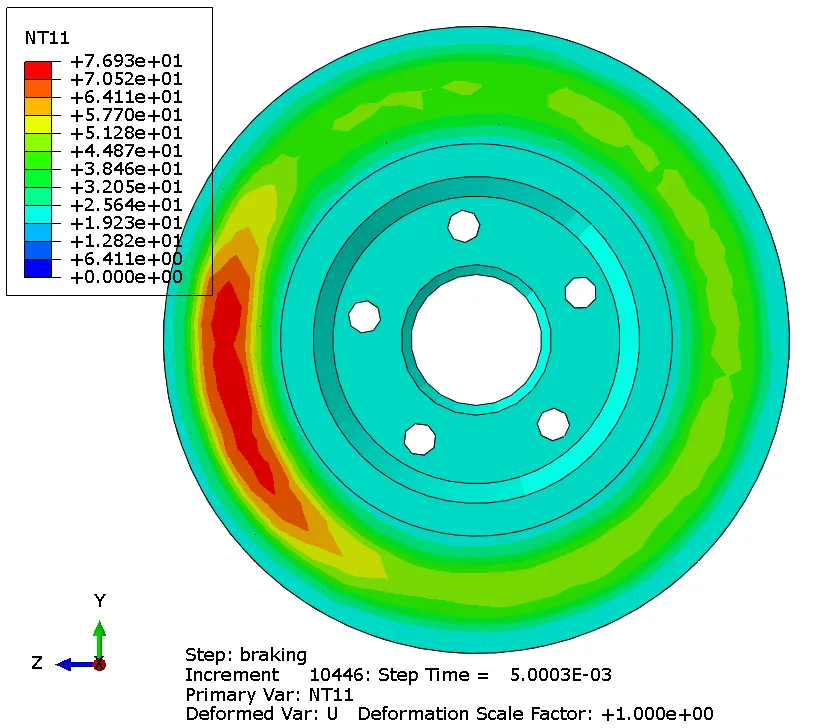

0.005s时刻温度场分布云图

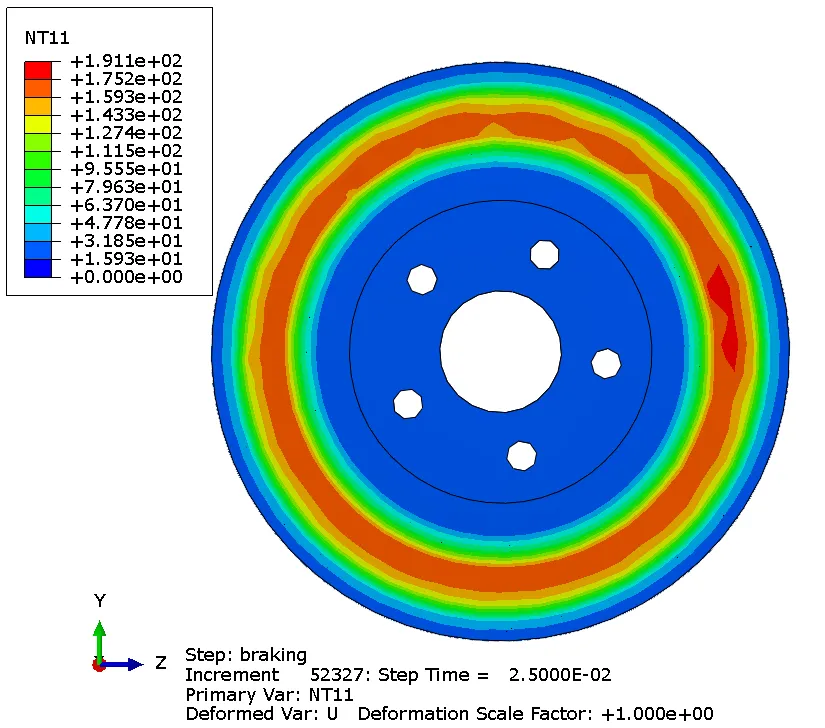

0.025s时刻温度场分布云图

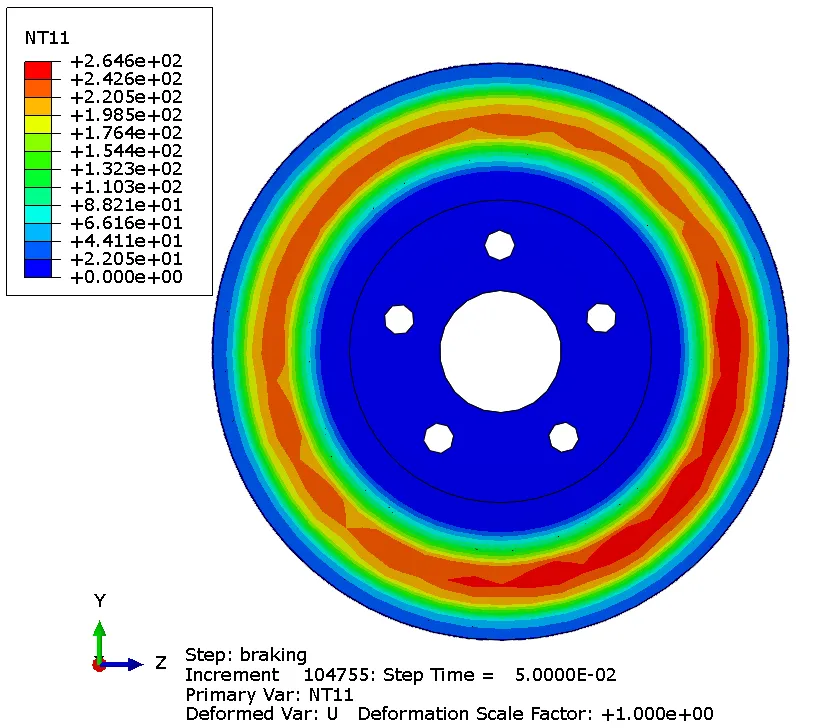

0.05s时刻温度场分布云图
0.075s时刻温度场分布云图

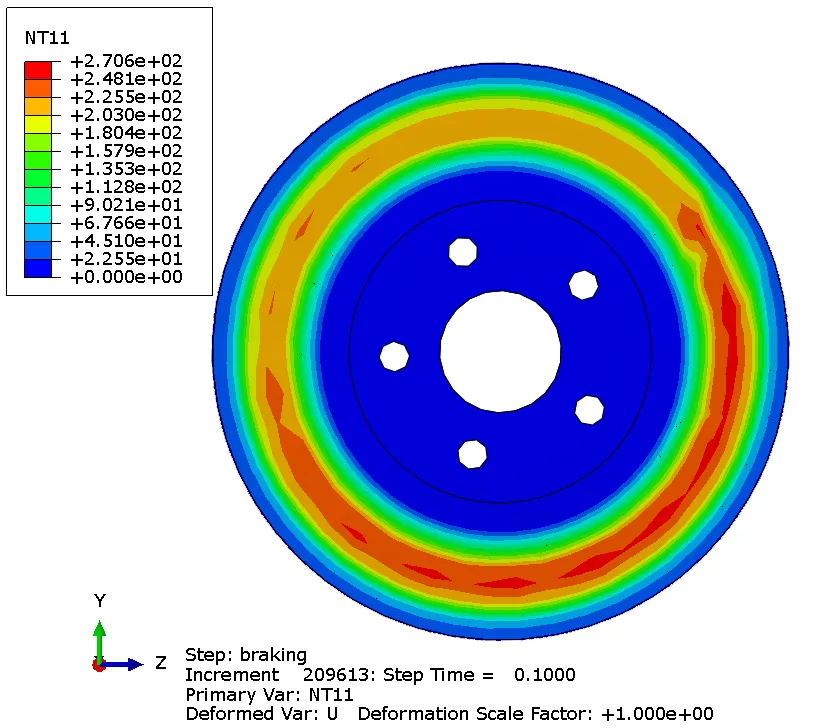

0.1s时刻温度场分布云图
2.2 结果讨论
从温度场分布云图可以看出，随着制动时间的推移，碟式刹车表面的温度逐渐升高。摩擦接触区域的温度最高，热量由摩擦面向周围区域扩散。温度场的分布特征直接影响到制动盘的热应力状态及热疲劳寿命。
三、应力场分析
碟式刹车在制动过程中不仅承受热载荷，还承受机械载荷的作用。热-结构耦合分析用于研究制动盘在温度和压力共同作用下的应力分布情况。
3.1 分析结果
本次分析提取了0.005s、0.025s、0.05s、0.075s、0.1s五个时刻的von Mises等效应力分布云图。

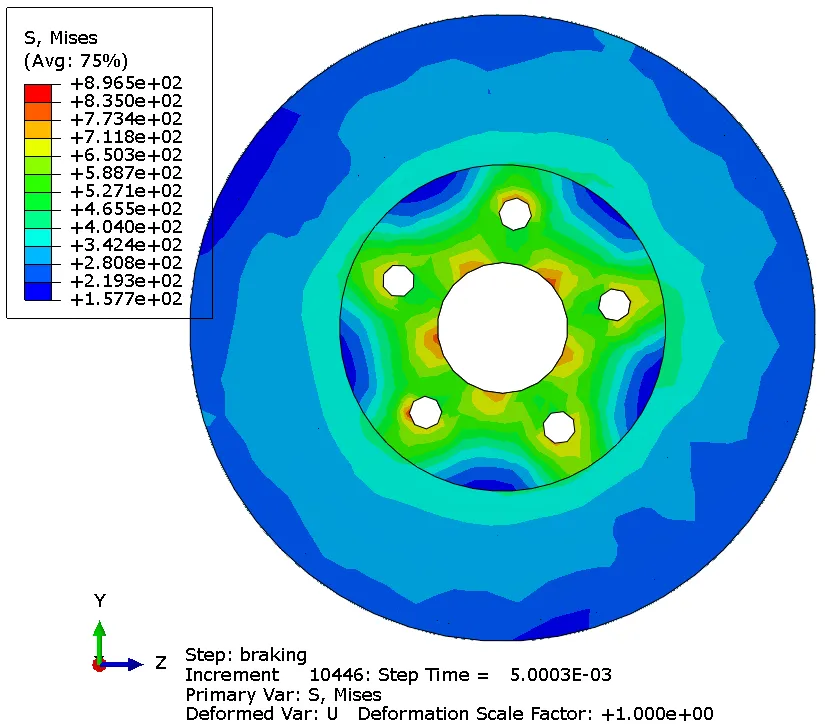

0.005s时刻von Mises等效应力分布云图
0.025s时刻von Mises等效应力分布云图
0.05s时刻von Mises等效应力分布云图

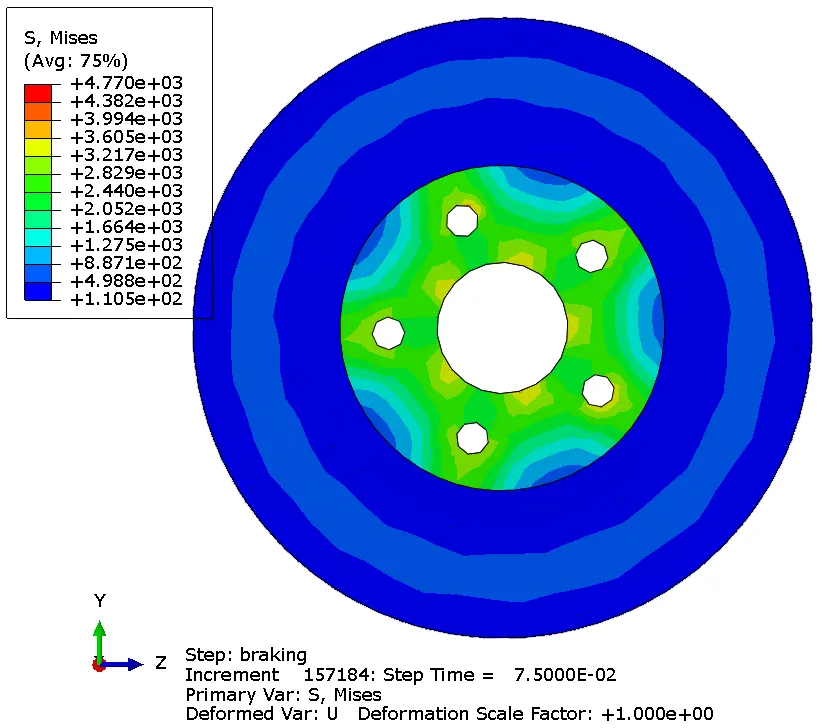

0.075s时刻von Mises等效应力分布云图
0.1s时刻von Mises等效应力分布云图
3.2 结果讨论
从von Mises等效应力分布云图可以看出，碟式刹车在制动过程中的应力主要集中在摩擦接触区域及结构突变部位。随着制动时间的增加，应力水平整体呈现上升趋势。在制动盘与固定部位的连接处存在明显的应力集中现象，建议在后续设计中适当调整该部位的过渡圆角尺寸以降低应力集中。
四、结论
本文基于有限元方法对碟式刹车进行了模态分析、温度场分析和应力场分析，主要结论如下：
1.模态分析：获得了碟式刹车前八阶固有频率及对应的振型特征，为结构动力学优化提供了参考依据。
2.温度场分析：碟式刹车在制动过程中温度随时间的推移而升高，摩擦接触区域温度最高，热量由摩擦面向四周扩散。
3.应力场分析：von Mises等效应力在制动过程中逐渐增大，应力集中现象主要出现在摩擦接触区域及结构连接部位。
综合分析结果表明，碟式刹车的热-结构耦合效应显著，在制动盘设计中应充分考虑温度场与应力场的相互作用，以确保结构的安全性和可靠性
