1 引言
随着AI训练算力持续扩张，服务器单机柜功耗提升至80–120 kW，液冷普及后局部横向热扩散、板卡温差波动、高温阻抗偏移仍是算力设备核心痛点。同时800G/1.6T光模块、毫米波车载AI域控对基材介电性能提出严苛要求，现有FR-4、M8/M9环氧、PTFE、LCP材料普遍存在高温损耗恶化、成本高昂、含氟受限、热膨胀匹配性差等问题。
二氧化硅气凝胶具有90%以上超高孔隙率，常温导热系数低至0.013–0.020 W/(m·K)，改性后介电常数1.2–1.8、介电损耗＜0.001，兼具轻质、绝缘、阻燃、无氟环保特性，可同时解决AI硬件热管理+高速信号完整性两大矛盾，是近年算力材料领域重点突破方向之一。
2 二氧化硅气凝胶适配AI硬件的核心优势
2.1 极致隔热抑制板卡热串扰
气凝胶纳米孔结构可显著抑制气相与固相传热，0.3–0.8 mm超薄薄膜即可阻断GPU、HBM、供电模块横向热扩散，满载工况可降低板卡温升12–18 ℃，有效缓解高温导致的芯片降频、光模块失效与阻抗漂移，可使数据中心PUE显著优化。
2.2 超低介电适配超高速传输
高孔隙结构赋予材料天然低极化特性，疏水改性硅气凝胶介电性能接近PTFE，且不含PFAS，规避环保禁令。填充改性树脂体系可显著降低高频传输损耗，适配224G/448G高速背板与高频PCB需求，填补高端改性环氧与氟系材料之间的性价比空白。
2.3 轻质阻燃，适配高密度集成
材料密度仅0.08–0.2 g/cm³，厚度远低于传统泡棉、石墨隔热结构，适配服务器紧凑腔体、车载域控、边缘AI终端的轻量化、小型化趋势，同时具备A1级阻燃与高绝缘特性，可提升算力设备热失控安全冗余。
2.4 工艺兼容性强，导入门槛低
硅气凝胶薄膜、粉体均可适配现有PCB压合、钻孔、mSAP精细线路、PCBA贴装工艺，无需大规模产线改造，既可作为外置隔热耗材快速落地，也可作为基材改性材料中长期实现结构性替代。
3 AI行业分层应用场景
3.1 短期场景：超薄气凝胶隔热膜
现阶段最成熟、确定性最高的赛道。通过在算力卡、高速母板、光模块区域贴装超薄气凝胶膜，阻断板间热串扰、稳定高速信号、降低机房能耗，广泛应用于AI训练服务器、液冷机柜、车载AI域控、边缘推理设备，未来3年渗透率将快速提升。
3.2 中期场景：气凝胶复合低介电覆铜板
通过疏水硅气凝胶粉体改性PPO、环氧树脂，制备低介电复合半固化片与覆铜板，用于70层以上超高层高速背板、800G光模块PCB。同时可作为ABF载板新型填料，降低介电、减小CTE、改善高温翘曲，逐步替代部分高端M9、PTFE高频板材。
3.3 长期场景：一体化多功能基板
未来可发展PI复合柔性低介电基板、气凝胶金属基高导热隔热基板、内嵌无源器件一体化基板，适配1.6T光模块、卫星AI通信、第三代半导体功率算力模块，形成轻量化、低损耗、高可靠的新一代PCB材料体系。
4 产业化核心挑战
4.1 材料本征短板
纯硅气凝胶多孔结构易吸湿，湿热环境下介电损耗剧烈漂移，影响高速信号稳定性；疏水改性虽可提升耐湿性，但会降低界面粘接强度，导致层压分层、可靠性下降。同时材料脆性大、易掉粉、填充率受限，高填充条件下板材力学与加工性能下降。
4.2 工艺与一致性难题
纳米粉体极易团聚，树脂分散难度大，易造成局部介电不均、阻抗偏差；常压干燥产品批次波动大，难以满足高端算力板±5%精度要求；复合板材工艺窗口窄，量产良率管控难度高于传统基材。
4.3 成本与供应链壁垒
电子级超临界气凝胶成本偏高，短期内仅高端算力场景可承接溢价；高端长效疏水、超薄气凝胶材料仍存在进口依赖，前驱体与高端改性体系国产化不足。
4.4 标准与认证周期长
目前无IPC、IEC专用测试标准，各大服务器与板材厂商自建认证体系，新材料导入周期12–24个月、验证成本高，极大延缓产业化进度。
5 发展趋势与展望
短期来看，超薄疏水硅气凝胶隔热膜将持续放量，成为AI服务器热管理标配材料，实现快速进口替代与成本下降。
中期随着原位疏水改性、高相容分散、连续化常压干燥技术突破，气凝胶复合低介电覆铜板逐步商业化，在高速算力PCB领域实现对部分高端高频板材的替代。
长期通过有机-无机杂化、纤维增强、复合陶瓷体系迭代，硅气凝胶将从“隔热耗材”升级为低介电、低翘曲、高隔热、高可靠的结构性基板材料，深度适配AI超高密度、超高速、高安全算力硬件发展趋势。
总体而言，二氧化硅气凝胶是未来AI算力硬件材料升级的重要方向，随着配方、工艺、标准体系持续完善，将在高端数据中心、高速通信、车载算力领域形成广阔且长期稳定的应用市场。

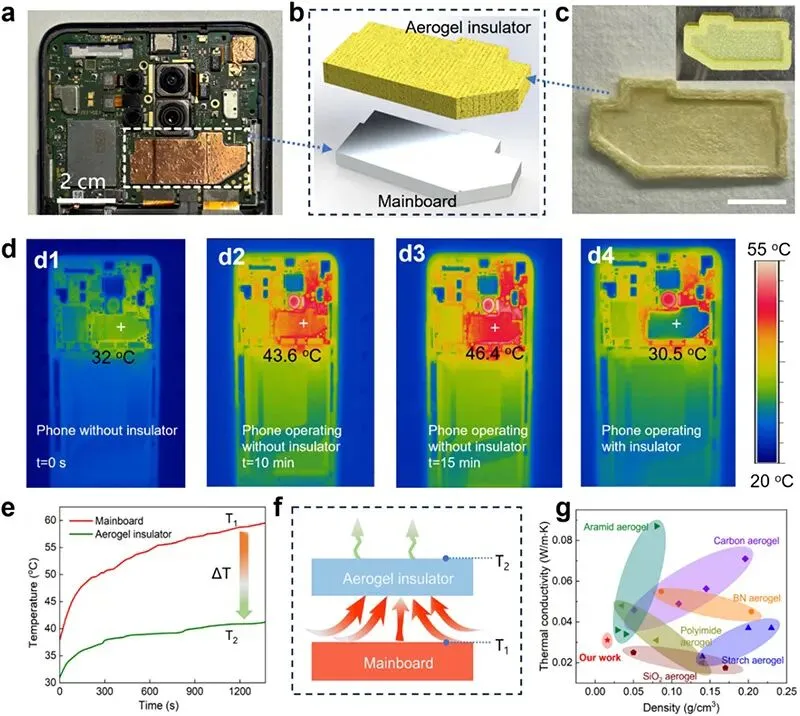

气凝胶在电子中的应用研究
