Tau Scaling Law
华为韬定律
时间换空间，半导体技术新突破
01
半导体界的“地震”
2026期待与您相聚
INTRODUCTION
2026年5月25日，在上海IEEE国际电路与系统研讨会上，华为海思总裁何庭波投下了一枚重磅炸弹——正式提出“韬定律”（Tau Scaling Law） 。
这不是一次简单的技术升级，而是对统治半导体产业60年的“摩尔定律”发起的正式挑战。当全世界还在为几纳米的制程差距焦虑时，华为宣布：我们换赛道了。
02
摩尔定律的“死胡同”
2026·Tau Scaling Law
要理解“韬定律”的伟大，得先明白我们正面临什么样的困境。
摩尔定律的黄昏
过去60年，芯片性能提升全靠“摩尔定律”：每18-24个月，晶体管尺寸缩小一半，性能翻倍。这背后的语言是“几何缩微”——7nm、5nm、3nm，数字越小越牛。
三堵高墙
物理墙：晶体管逼近原子尺寸，量子效应开始捣乱，漏电、发热控制不住。
经济墙：建一座3nm晶圆厂动辄几百亿美元，成本高到只有极少数玩家玩得起。
制裁墙：对于华为，更是无法获得最先进的EUV光刻机。
何庭波坦言：“我们比同行更早遇到这堵‘墙’。” 怎么办？华为的选择是：不撞南墙不回头，而是直接转身，走向另一条路。
03
解密“韬定律”
2026·Tau Scaling Law
“韬”取自希腊字母τ（Tau），在电路理论中，τ代表信号传播的“时间常数”——信号从一处传到另一处所需的时间。
如果说摩尔定律的玩法是“把房子盖得更密集（缩小晶体管）”，那么韬定律的玩法就是“把房子盖成摩天大楼，并修好高速电梯（压缩信号传播时间）”。
核心思想：以“时间缩微”替代“几何缩微” 。
何庭波打了个比方：“我们回到原点，寻找另外一条路。不是单纯缩小晶体管，而是让整个系统更快完成任务。”
韬定律的技术内核：从“几何缩微”到“时间缩微”
韬定律的核心数学表达极为简洁：τ= R × C。在数字电路中，信号从一点传输到另一点的延迟，本质上由路径电阻R和寄生电容C决定。传统摩尔定律通过缩小晶体管尺寸来降低R和C；而韬定律选择另一条路径——通过架构重构和3D堆叠，缩短信号传输的物理距离，从而等效降低τ。

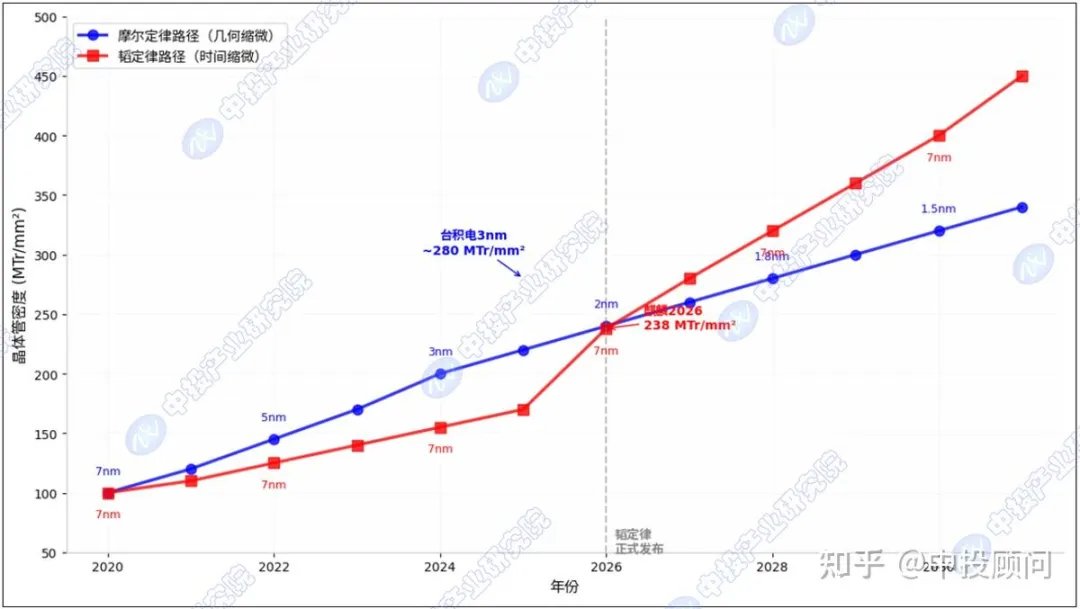

上图清晰展示了两条路径的分野。蓝色曲线代表传统摩尔定律的几何缩微路径：从7nm到5nm到3nm，晶体管密度线性增长，但每一步都依赖更昂贵的EUV设备和更复杂的工艺。红色曲线代表韬定律的时间缩微路径：在7nm级成熟制程节点上，通过逻辑折叠（Logic Folding）和混合键合技术，实现晶体管密度的“跃迁式”提升。
“逻辑折叠”：华为的杀手锏技术

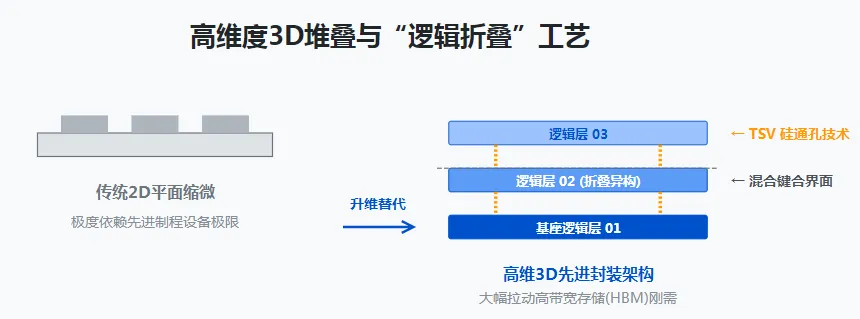

实现“韬定律”的核心技术叫“逻辑折叠”（LogicFolding） 。
传统芯片（2D平房）：所有电路元件像平房一样铺在平面上。信号要走很远的路，耗时耗力。
逻辑折叠（3D高楼）：将原本平面的逻辑电路，像折叠纸一样，在垂直方向上堆叠起来。

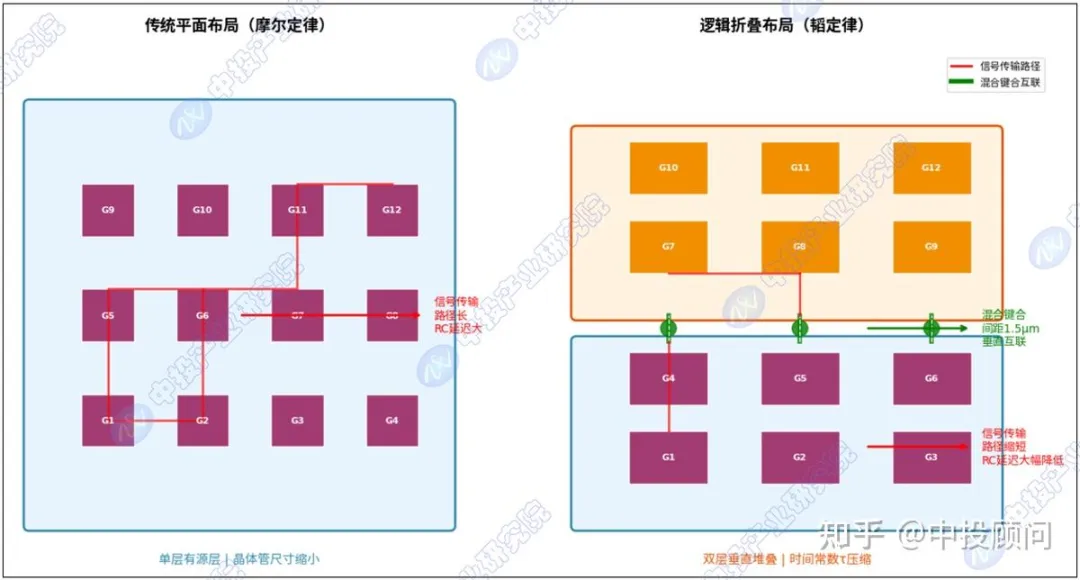

上图直观展示了两种布局的差异。左侧传统平面布局中，信号从G1传输到G12需要跨越整个芯片平面，路径长、RC延迟大。右侧逻辑折叠布局中，关键路径被垂直折叠到两层有源层中，通过混合键合（Hybrid Bonding）间距1.5μm的垂直互联，信号传输距离大幅缩短。
北京大学指出
华为的“逻辑折叠”是“真3D”技术。它不是简单地把几个大模块摞在一起（那种叫“赝3D”），而是将逻辑细化到标准单元级，在三维空间里重构路径，让关键信号可以坐“电梯”直达，距离大大缩短，时间常数τ大幅降低。
04
“韬定律”的意义
2026·Tau Scaling Law
这不仅是华为的胜利，更是中国半导体产业的“换道超车”宣言。
01
从“规则跟随”到“范式引领”
过去，我们一直在西方定义的“摩尔定律”赛道里追赶。而“韬定律”是中国首次在全球半导体领域提出产业级演进新原则。快思慢想研究院院长田丰评价：“中国半导体第一次在技术范式层面主动出牌。”
02
系统工程学的胜利

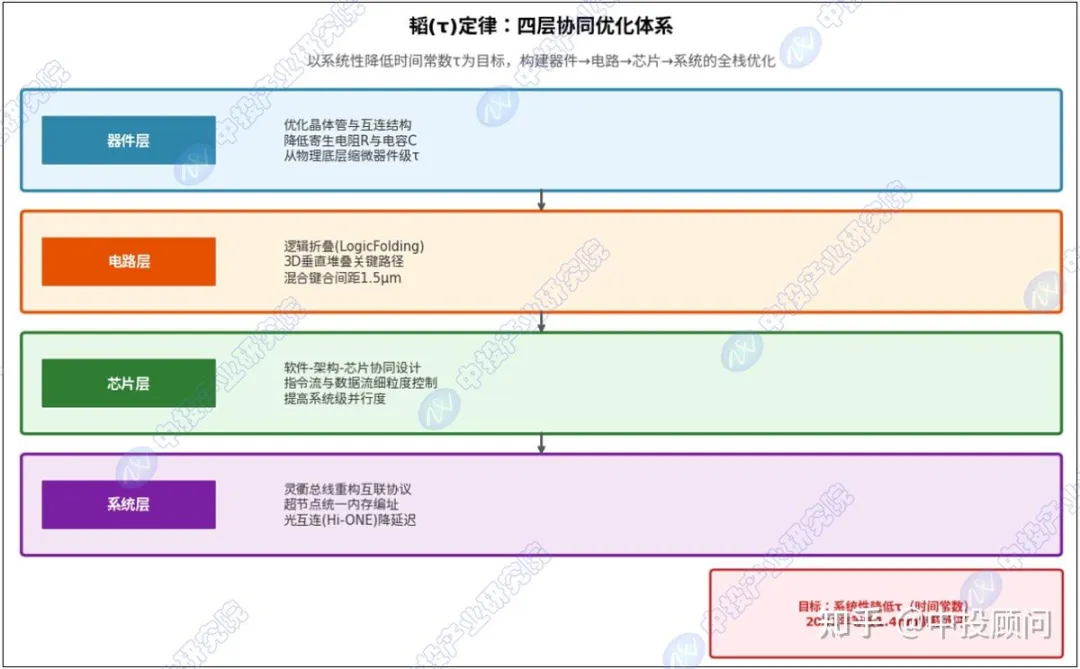

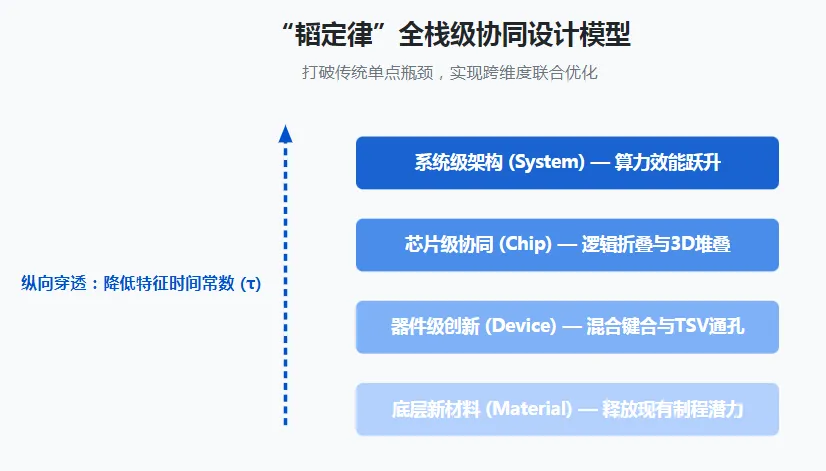

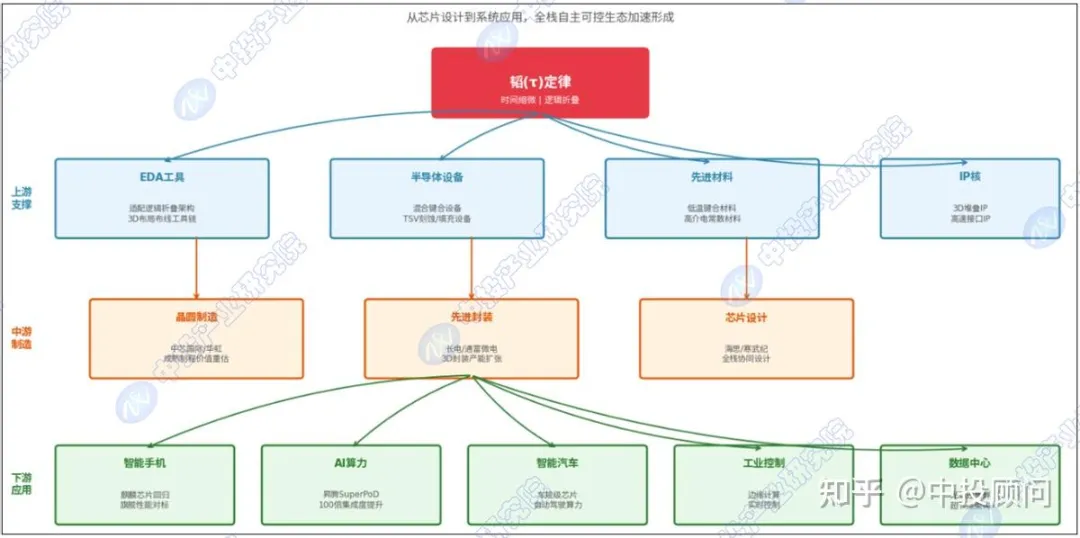

“韬定律”不是单点突破，而是一套贯穿器件、电路、芯片、系统四层级的协同优化体系。
器件层：通过优化晶体管（如GAA纳米片）和互连材料（如钌代铜），降低物理R和C，与国产设备商共推去美化工艺。
电路层：逻辑折叠，3D堆叠关键路径，线长缩短30%+，时钟缓冲器减少50%。
芯片层：软件-架构-芯片协同设计，编译器优化指令与数据流，提升系统级并行度，类似CUDA思路，但延伸至手机SoC与AI加速器。
系统层：“灵衢”总线重构互联协议，实现超节点统一内存编址；布局光互连（Hi-ONE），用光子替代电子进行芯片间通信，突破带宽墙和延迟墙。
这背后是华为过去六年默默量产381款芯片的工程实践积累。正如何庭波所说：“没有退路就是胜利之路。”
03
成本经济学的“降维打击”

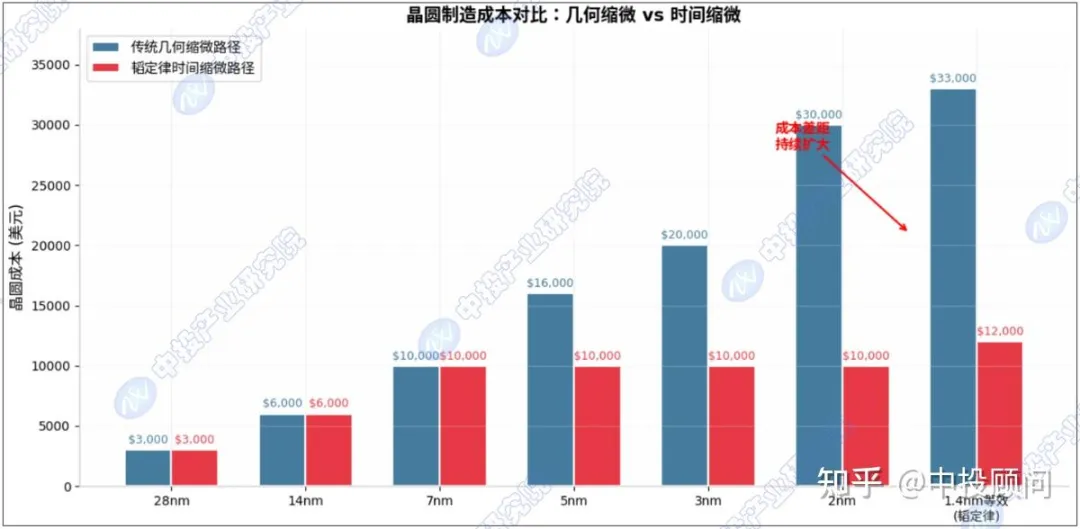

半导体产业本质上是一场成本游戏。韬定律的真正杀伤力，在于它重新定义了“性能/成本”的权衡曲线
成本差距的持续扩大，将从根本上改变半导体产业的竞争逻辑。台积电、三星的商业模式建立在“先进制程溢价”之上——客户为最新的制程节点支付高额费用。而韬定律用架构创新打破了这种溢价，使得“成熟制程+先进封装”的组合在成本上具有碾压性优势。
对于华为而言，这意味着即使在美国持续制裁、无法获得EUV设备的情况下，仍能通过逻辑折叠在7nm节点上持续迭代，直到2031年实现等效1.4nm的性能水平。这是一条“以空间换时间”的生存策略，也是一条“以架构换制程”的超越策略。
04
AI时代的“中国算力底座”
这一突破不仅影响手机。华为昇腾AI芯片同样将受益于“韬定律”，未来几年，中国AI算力与NVIDIA的差距有望大幅缩小。
05
风险与挑战
2026·Tau Scaling Law
理性看待“韬定律”的边界
散热瓶颈
两层有源层的热流密度是单层的两倍，3D堆叠层数越多，散热越难。如果无法解决微流道液冷或热电制冷，逻辑折叠的层数将受限于热预算。
良率复杂性
混合键合的良率与芯片面积、对准精度、表面清洁度强相关。大面积芯片（如AI加速器）的3D堆叠良率可能呈指数下降，需要冗余设计和修复机制。
生态壁垒
逻辑折叠需要EDA工具、IP核、编译器的全栈适配。如果国产EDA厂商无法跟上，华为可能陷入“有技术、无工具”的困境。
06
结语
2026·Tau Scaling Law
PERORATION
“韬定律”标志着全球半导体从"摩尔单极"转向"多极后摩尔"。它开辟了新数学路径，证明了架构创新可绕过制程壁垒，为后发者提供了超越可能。
这不仅是华为的生存之道，更是全球产业的警钟——技术霸权在成本曲线面前终将被颠覆。2031年只是起点，下一个60年，将由更多新定律共同定义。
也许，芯片竞争的“中国时间”，真的开始了。
