传统的电流检测方案在极高的开关频率前往往存在物理瓶颈。分流电阻容易引入寄生电感，导致高频环境下的信号畸变与发热；常规霍尔传感器则受限于响应速度，难以跟上 GaN 器件的动作节拍。RAK-GaN 套件弃用了这些传统设计，转而采用无磁芯的 TLE5571 和 TLE5572 型 TMR 传感器。这一选型逻辑，直接指向了系统对高信号带宽的硬性需求。
在电机的磁场定向控制（FOC）回路中，微控制器需要极其精确且实时的相位电流数据。设计上，TMR 传感器被直接布置在逆变器输出端的 PCB 走线上方。凭借 1 MHz 的信号带宽和极低的本底噪声，它能够以非接触的方式，持续为板载处理器提供纯净的模拟信号。即便系统运行在极高的脉宽调制（PWM）频率下，控制算法依然能获取准确的瞬时电流值，从而维持闭环运行的稳定性。
除却常态化的数据采集，TMR 传感器在该套件中还承担着更为严苛的底层保护任务。GaN 器件对过流极为敏感，瞬态过载如果仅依靠软件中断来处理，微秒级的执行延迟往往意味着器件不可逆的物理损坏。在这里，TMR 传感器约 140 纳秒的超低响应延迟成为了关键防线。一旦检测电流越过安全阈值，传感器的输出信号会绕过软件代码的干预，直接触发硬件门极驱动器的故障引脚。实现直接有效的纯物理层面的关断。

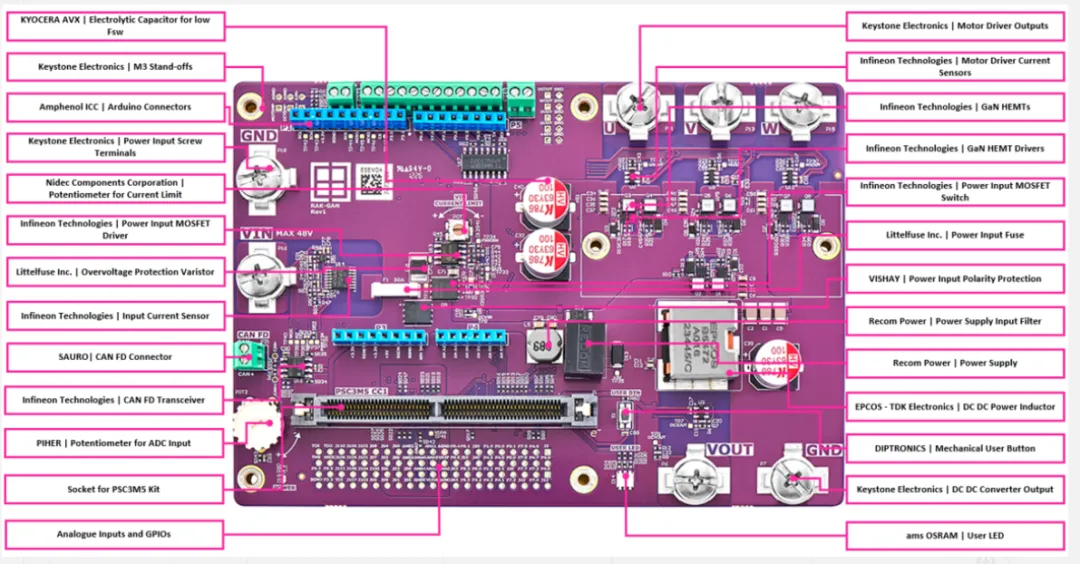

从板卡的整体布局来看，不同规格的 TMR 传感器在各个物理节点上承担着细分的监测职责。主电源输入端配置了 TLE5571，负责测量系统总线的整体输入电流，为整体功率评估确立基准。而在 DC-DC 降压转换级和电机驱动逆变级，采用微型封装的 TLE5572 则被嵌入特定的电路分支。它们贴合于关键走线，彻底消除了分流电阻带来的热损耗，在不破坏系统高功率密度的前提下，完成了对各个子模块负载情况的独立监测。
纵观 RAK-GaN 评估板的硬件架构，TMR 传感器实质上构成了连接高压功率回路与低压数字控制逻辑的核心桥梁。通过提供高频、低延迟且无损的信号反馈，这种测量机制填补了 GaN 高速开关特性带来的数据获取缺口，使得高动态的电机驱动与电源转换程序得以安全、稳健地执行。
延伸阅读
Rutronik 企业概况与业务模式
Rutronik（全称 Rutronik Elektronische Bauelemente GmbH）是一家总部位于德国的全球性电子元器件授权分销商（Broadline Distributor）。在电子产业链中，它的核心作用是连接上游半导体原厂（如英飞凌、罗姆、博世等）与下游的终端设备制造商。
除了传统的元器件供应链服务与物流管理，Rutronik 近年来的业务重点向系统级技术支持延伸。具体表现如下：
• Rutronik System Solutions 部门：这是前文提及的 RAK-GaN 应用套件的开发主体。该部门的核心逻辑是：不再向客户提供单一的芯片，而是将多条产品线上的优势器件（例如英飞凌的微控制器和传感器、第三方的电源管理芯片等）整合在一块评估板上。这种提供预先验证方案的做法，旨在缩短终端客户在产品预研阶段的耗时。 • 市场定位与现状：根据公开的行业信息，Rutronik 的业务主要聚焦于汽车电子、工业嵌入式、电源管理以及智能物联网领域。在 2026 年 5 月，Rutronik 获得了德国电子行业媒体《Elektronik》评选的“2026 年度最佳批量分销商（Volume Distributor of the Year 2026）”，这反映了其在供应链稳定性和大规模交付层面的行业体量。
高频 GaN 电力电子系统的常见应用场景
类似于 RAK-GaN 套件所展示的“微控制器 + GaN 功率器件 + 高频电流传感”架构，其技术落地的核心驱动力是为了满足工业界对高功率密度（体积更小）和高转换效率（发热更少）的需求。以下是该类技术目前主要的实际应用场景：
1. 工业自动化与机器人
在现代无人工厂中，机械臂、伺服驱动器以及自动导引车（AGV）对电机控制器的体积和动态响应有严格限制。GaN 器件允许电机驱动器在更高的开关频率下工作，这意味着可以缩小无源器件（如电感、电容）的尺寸，从而将驱动器直接集成到电机内部。同时，配合高频电流采样（如 TMR 传感器），伺服系统可以更迅速地响应负载变化，提高机械动作的精确度。
2. 可再生能源与储能系统
包括光伏逆变器、高压储能系统（ESS）以及电动汽车直流快充充电桩。在兆瓦或千瓦级的电能转换中，降低数个百分点的开关损耗即可显著减少热量的产生。GaN 技术的低导通电阻和快速开关特性，使得逆变器在提升能量转换效率的同时，可以大幅削减传统散热片和冷却风扇的体积与成本。
3. 电动出行与 48V 架构
主要涉及轻型电动交通工具（如电动滑板车、电单车）以及传统汽车内部的 48V 辅助电气系统（如电子水泵、空调压缩机）。48V 无刷直流电机（BLDC）正在逐步取代传统的机械传动或 12V 系统。高频 GaN 驱动方案能够减轻车载电子模块的整体重量，这对于对重量敏感的电动交通工具而言，直接有助于延长可用续航里程。
4. 服务器与通信数据中心
数据中心是典型的能源密集型设施，其核心诉求是降低电能利用效率（PUE）指标。服务器主板需要将输入的高压直流电转换为处理器所需的极低电压。GaN 器件支持兆赫兹（MHz）级别的降压转换，在提供极高电流瞬态响应（满足高算力芯片的供电突变需求）的同时，减少了主板上的电力传输损耗和散热压力。
