深度调研45-AI PCB市场供需分析:胜宏科技在英伟达供应链中的地位、技术壁垒及未来竞争格局展望
星球主联合大湾区知名芯片产业研究团队与36Kr、PA证券等多家媒体合作，分享给大家一批高质量的付费行业调研，涵盖AI芯片、CPU、NAND等多种热门半导体行业，是行业投资和产业调研的一手资料，加入星球将获得日更的最新一线资料。 核心要点：

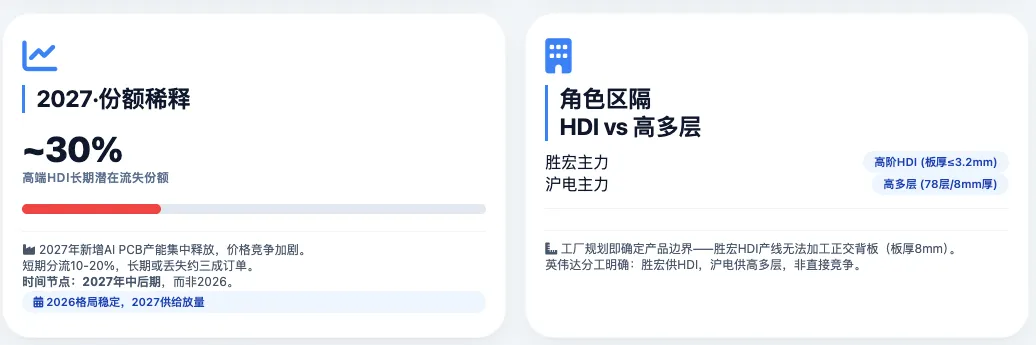

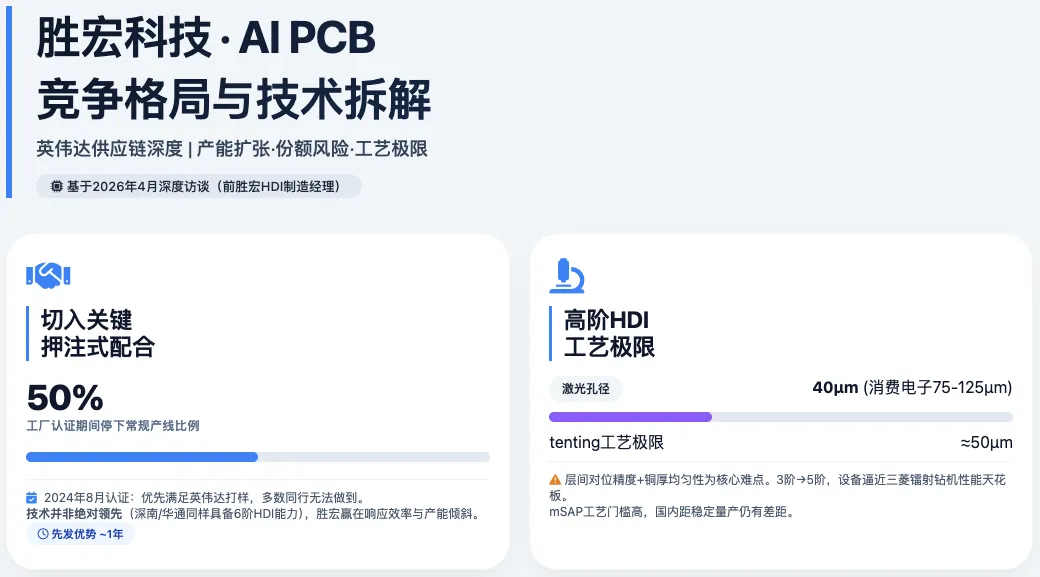

1.很多人以为胜宏能成为英伟达HDI核心供应商，是技术有多领先。但业内其实清楚，高阶HDI的技术门槛没那么高不可攀，深南、华通、鹏鼎这些厂早就有能力做。胜宏真正赢在两点：一是2024年8月工厂认证时，敢把整座厂将近一半的设备停下常规生产，集中资源优先配合英伟达的打样和认证，这种“押注式”的配合力度，大多数同行做不到。二是产能布局踩准了节点，新HDI工厂建得快、投产早，2025年1月就开始批量供货，比别的厂商早了差不多一年。说白了，胜宏靠的不是什么独门绝技，而是更激进的资源倾斜和执行效率。这也意味着，一旦其他厂商新建的AI专用PCB工厂落成、通过认证，替代胜宏部分订单在技术上没有实质性障碍。

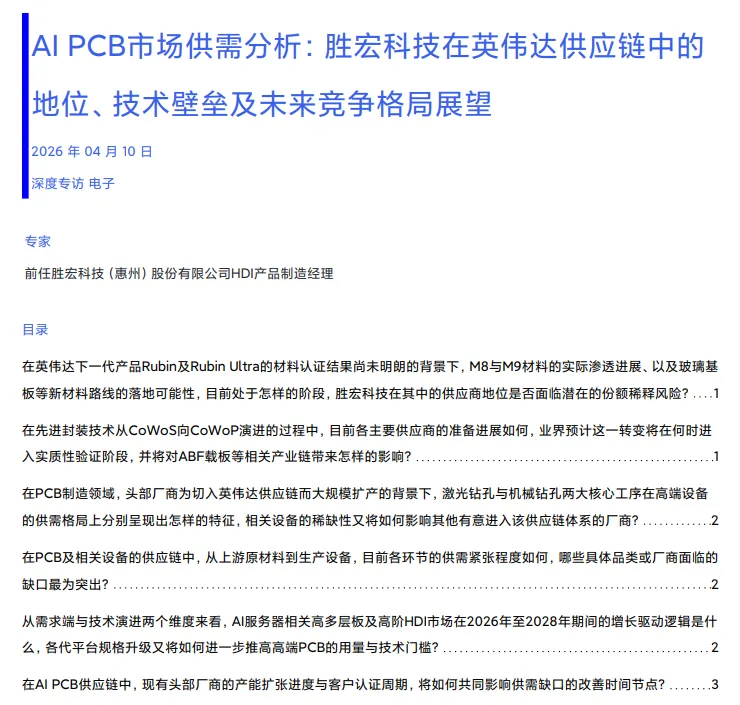

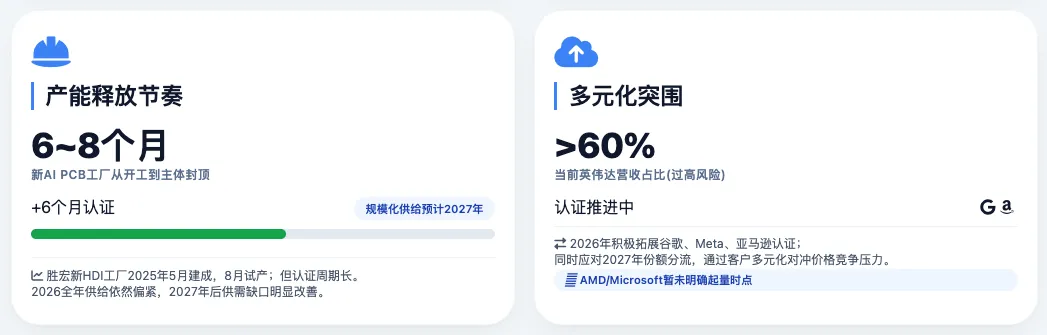

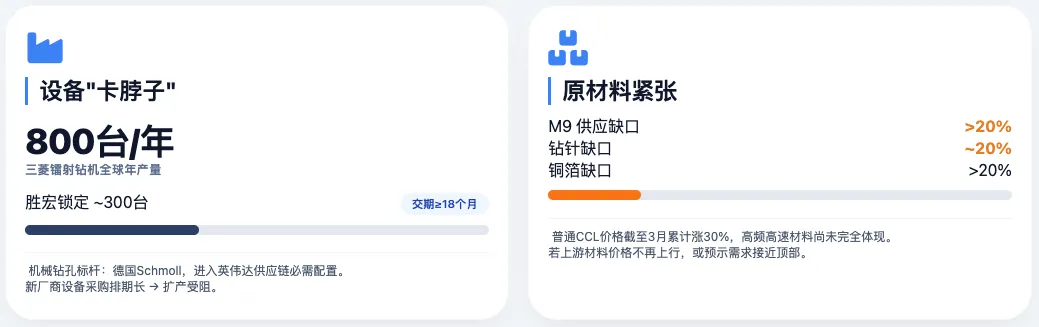

2.把高阶HDI简单理解成“把CCL和铜箔叠起来”，那是对30层以内普通多层板的认知。到了3阶以上、尤其是向5阶迈进时，真正的痛点在于层间对位精度和铜层均匀分布。叠的层数越多，每层材料的涨缩越难控制，对准偏差稍微放大一点，整块板就废了。另外，激光钻孔也快被逼到极限了——消费电子用的孔径一般在75到125微米，而AI PCB已经要求做到40微米，这基本是日本三菱镭射钻机的性能天花板了。现在大规模量产还在用tenting工艺，极限大概在50微米左右；想再往下走，必须切换到mSAP工艺，但这对设备、药水、制程整合能力的要求高出一大截，国内目前离稳定量产还有明显差距。 3.短期看，2026年胜宏在英伟达高端HDI上的份额压力不大，因为其他厂商的新工厂要么还在建，要么还没通过认证。从启动导入到拿到认证，少说也得六个月以上。但到了2027年，情况会明显不同——大批新建的AI PCB专用产能会集中释放，每个厂都是三四十亿的重资产投入，投产后必须快速拿到订单来摊折旧。一旦各家技术水平拉不开明显差距，价格战就成了最直接的手段。预计到2027年中后期，胜宏在高端HDI上的份额可能会被分流掉10%到20%，更长期看累计流失接近30%也不是没可能。这不是说胜宏做得不好，而是整个行业供给放量之后的必然结果，谁在客户那里不是唯一选择，谁就得准备迎接更激烈的价格竞争。 4.很多人喜欢拿胜宏和沪电比，但其实两家在英伟达供应链里的角色从建厂阶段就定好了。胜宏的HDI工厂设计时就围绕HDI来布局，设备能力上限板厚只能做到3.2毫米，去加工七八十层、板厚8毫米的正交背板根本干不了。而沪电正好相反，主打高多层板，78层、8毫米厚的那种才是它的主场。英伟达也分得很清楚：胜宏供HDI，沪电供高多层。这跟技术好坏没关系，纯粹是产线物理属性决定的。ABF载板产线不能改做高多层，软板产线也不能替代硬板，同样道理，胜宏在高多层领域目前还不足以跟沪电、深南正面竞争，除非它的10号、11号新厂房投产之后补上这块短板。所以看这两家公司，不能笼统说谁更强，而要看你问的是哪一类产品。本期行业深度调研资料《AI PCB市场供需分析：胜宏科技在英伟达供应链中的地位、技术壁垒及未来竞争格局展望》未删减版原文已经上传！关注后私聊UP，可免费领取百篇核心资料！
