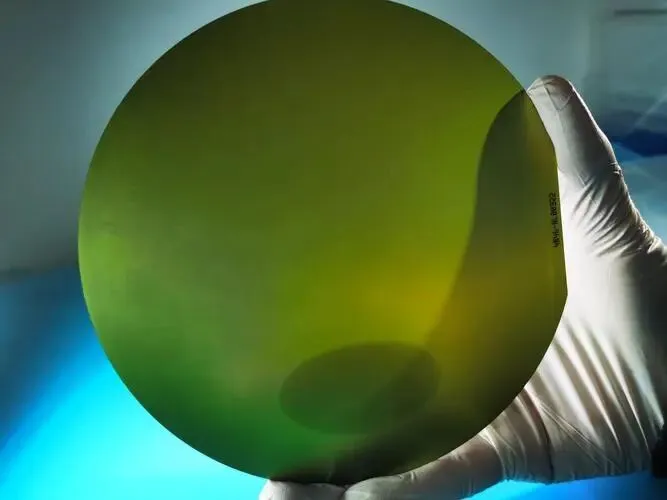

硅衬底前沿科技及市场调研

· 点击蓝字，关注我们

一、行业综述

硅衬底（硅片）是集成电路、功率器件、硅光、先进封装核心基底，全球半导体衬底 90% 以上以硅基为主，细分分为抛光硅片、外延硅片、SOI 硅片、硅基复合衬底、异形硅基板五大品类；下游覆盖 AI 算力芯片、存储、汽车电子、功率半导体、硅光 CPO、Micro LED、光伏七大赛道，当前行业处于周期上行 + 国产替代 + 前沿材料迭代三重红利期。

二、硅衬底前沿核心技术路线（四大前沿方向）

（一）大尺寸高纯单晶硅片（300mm 为主流，450mm 预研）

技术指标迭代

先进制程（3nm/2nm）12 英寸（300mm）硅片：TTV＜0.5μm、原生缺陷密度＜0.1 个 /cm²、氧含量精准可控 ±0.1ppma、表面粗糙度＜0.1nm；国际信越、SUMCO 实现量产，国内沪硅、立昂微逐步突破验证。

轻掺 / 重掺外延片：AI 芯片、HBM 存储专用外延，超薄外延层（0.3~3μm）、电阻率均匀度＜3%，2026 年高端外延供需缺口 25%+。

下一代 450mm（18 英寸）：全球仅信越、环球晶圆小批量中试，受设备成本、下游晶圆厂投产节奏限制，量产推迟至 2032 年后。

薄片化趋势：8/12 英寸硅片从 775μm 向 500μm、300μm 超薄演进，适配先进封装、倒装芯片、功率器件降本需求。

（二）SOI 绝缘硅衬底（当前高景气前沿品类）

市场紧缺核心赛道：2026 年 300mm 高端 SOI 缺口超 30%，订单排至 2027 年，全年涨价 30%+

主流工艺：键合 SOI（Smart-Cut）：离子注入 + 晶圆键合 + 剥离，顶层硅膜 10nm~2μm，底层埋氧层 SiO₂（0.2~3μm）；

RF-SOI：射频芯片、5G/6G 射频前端；

Power-SOI：汽车高压功率芯片；

硅光 SOI（SOI 光子衬底）：CPO 共封装、AI 光模块核心基底，是当前增速最快细分。

前沿新品：超薄 SOI、GeOI、SICOI（SiC 上硅）：硅 + 碳化硅复合绝缘衬底，用于量子芯片、集成光子，国内新傲、奥麦达实现 6 英寸 SICOI 小批量量产。

（三）硅基复合 & 异质集成衬底（第三代复合前沿）

Si/SiC 键合复合衬底：高质量 SiC 薄层键合至低成本 SiC 基底，单块优质 SiC 晶锭可复用 30 次，器件制造成本下降 40%，中科院微电子所 + 青禾晶元实现 6 英寸量产，适配 1200V 以上 SiC MOSFET。

方形硅基板（AI 先进封装专用）：非常规圆形晶圆，600×600mm 大尺寸方硅，用于超大算力芯片中介层、2.5D/3D 封装，三菱材料率先量产，国内晶盛机电推出全套方形硅加工设备方案。

硅衬底 LED（国产原创路线）：南昌产业化路线，硅基底生长 GaN 外延，Micro LED 芯片缩至 4μm 级别，AR/VR 显示落地，全球唯一大规模量产硅基 LED 产区。

（四）硅光专用超薄硅衬底（CPO 产业刚需）

顶层硅厚度220nm 超薄 SOI是硅光芯片标准衬底，AI 算力带动 CPO 爆发，2026-2028 年硅光衬底年复合增速 45%；特点：超低波导损耗、CMOS 工艺兼容，英伟达、台积电 CPO 项目定点采购高端硅光 SOI。

三、全球 + 中国市场调研数据（2025-2026）

1. 全球市场规模

全球半导体硅片市场：2025 年约 192 亿美元，300mm（12 寸）占 60%（114.8 亿美元），2025-2030 年 CAGR8.2%；预计 2030 年突破 260 亿美元。

细分结构：抛光片 52%、外延片 31%、SOI 及特种硅片 17%；AI 驱动 HBM、GPU 需求，12 寸硅片 2025 年涨价 40%，2026Q2 再度上调 15%~25%。

下游需求拆分：逻辑 + 存储占 82%、汽车电子 11%、功率器件 5%、硅光 / 射频 2%；AI 服务器单台硅片用量是普通服务器 3.8 倍，HBM 硅片消耗是常规 DRAM3 倍。

2. 全球竞争格局（高度寡头垄断，CR5＞85%）

全球前五大厂（信越化学、SUMCO、环球晶圆、Siltronic 世创、SK Siltron）：

12 英寸高端硅片合计市占80%~85%，日企双寡头（信越 + SUMCO）独占全球 50% 产能，掌控先进制程、高端 SOI、外延核心技术专利。

6/8 英寸成熟制程：环球晶圆、国内厂商逐步分流，国产化突破最快。

3. 中国市场现状

需求端：中国大陆 2026 年 12 英寸量产晶圆厂超 70 座，月产能 329 万片（全球 1/3），内资晶圆厂（中芯、长鑫、华虹等）月产能 260 万片，国产硅片刚需持续扩容。

供给端 & 国产化率

12 英寸硅片整体自给率：18%~22%；成熟制程（28nm 及以上）国产渗透率 30%+，先进制程（7nm 及以下）＜5%；

SOI 衬底：国内仅新傲科技（沪硅旗下）量产，国内自给率＜12%，高度依赖法国 Soitec、日本信越进口；

8 英寸硅片：国产化突破至 35%，立昂微、沪硅、合晶批量导入国内 IDM、晶圆厂供应链。

4. 细分赛道市场景气度

SOI 硅片＞硅光衬底＞功率外延片＞常规 12 寸抛光片＞8 寸通用硅片

；SOI 是全行业最紧缺赛道，全球产能集中在 Soitec、信越。

小尺寸（4/6 英寸）：需求逐年萎缩，海外大厂关停产线，产能向国内转移，多用于分立器件、传感器。

四、行业核心驱动与风险

（一）增长驱动因素

AI 算力爆发：GPU、HBM、CPO 硅光三大增量，2026-2028 持续拉动 12 寸高端硅片、SOI 需求上行；

汽车电子化：新能源车 IGBT、车规 MCU 拉动 8/12 寸功率外延、Power-SOI 放量；

国产替代 + 政策扶持：国内大基金、各地半导体政策加持，晶圆厂优先导入国产硅片，硅片认证周期 9 个月～5 年（车规最长 3~5 年），认证通过后客户粘性极强；

全球产能扩张放缓：海外巨头资本开支谨慎，2025-2027 新增 12 寸产能有限，供需偏紧支撑硅片涨价周期。

（二）行业风险

周期波动：存储芯片下行周期会短期压制硅片报价；

高端技术壁垒：先进 12 寸、高端 SOI 长晶、精密抛光设备被海外（日本、德国）垄断，设备卡脖子；

产能过剩隐患：国内扎堆扩产 12 寸硅片，2027 年后中低端抛光片或出现价格内卷。

五、未来 3~5 年技术 & 市场趋势（2026-2030）

尺寸趋势：300mm（12 寸）持续主导，8 英寸稳步增长（汽车功率），450mm 短期无产业化；SiC 基硅复合衬底从 6 英寸向 8/12 英寸升级（Wolfspeed 已量产 12 寸 SiC 单晶）。

产品结构：常规抛光片增速放缓，外延片、SOI、硅光特种硅片成为核心增量，占比从当前 17% 升至 2030 年 30%；

国产化节奏：2026-2027：8 英寸全品类国产化至 50%，12 寸成熟制程（28nm+）国产化至 35%；

2028-2030：高端 SOI、先进外延逐步突破，国产整体自给率突破 35%；

新兴应用落地：硅衬底 CPO 光模块规模化商用、方形硅基板大规模用于 AI 先进封装、Si/SiC 复合衬底全面切入车规功率器件供应链。

六、投资 & 产业机会总结

短期（1~2 年）：SOI 硅片、硅光超薄 SOI、车规功率外延片（供需紧缺、涨价确定性强）；

中期（3~5 年）：12 英寸大硅片国产替代、Si/SiC 复合衬底、方形 AI 封装硅基板；

设备配套：硅片长晶炉、精密抛光、键合剥离设备国产化赛道。
