一、仿真概述 本次仿真以工程常用L型带孔金属支架为研究对象，基于COMSOL Multiphysics仿真平台，开展电流场、固体传热场、固体力学场多物理场耦合仿真分析。通过模拟支架通电工作状态下的焦耳生热、温度扩散、热膨胀变形全过程，分析结构电势、电流密度、温度场、结构位移的分布规律，找出结构薄弱区域，验证支架通电工况下的电气安全性与结构稳定性，为结构设计、工艺改进及工程应用提供仿真数据支撑。
二、仿真前处理设置
2.1 几何模型与网格划分
本次仿真建立L型折弯支架三维实体模型，模型包含装配固定孔与导电接入孔，结构尺寸与工程实际应用支架保持一致。仿真采用自由四面体网格对整体模型进行划分，针对支架折弯过渡处、孔洞边缘等容易出现场变量集中、数值突变的关键区域进行网格加密处理，有效提升局部计算精度，整体网格质量优良，满足多物理场耦合迭代计算的收敛要求。

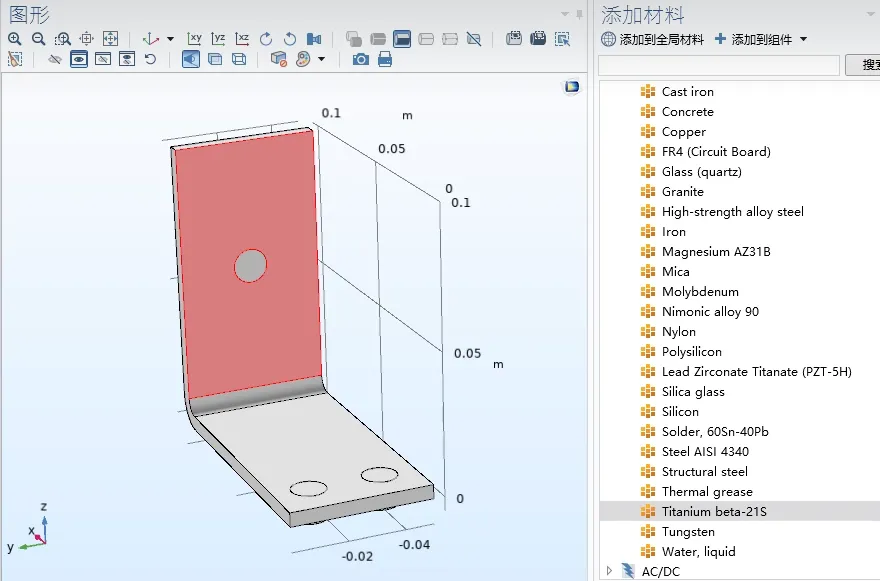

2.2 材料属性设置
模型材料选用钛合金，调用COMSOL官方材料库标准参数，完整定义材料电导率、导热系数、比热容、热膨胀系数、杨氏模量、泊松比等核心参数，全面覆盖电场焦耳热计算、温度场传导计算、结构力学变形计算的材料参数需求。
2.3 边界条件与多场耦合设置
电场边界：支架一端孔洞设置电流输入边界，另一端设置零电势输出边界，构建完整导电回路，模拟实际通电工作状态。
传热边界：以电场计算产生的焦耳热为内生热源，模型所有外表面设置空气自然对流换热边界，模拟常温环境下的散热过程。
结构力学边界：对支架底部固定安装孔施加全固定约束，限制装配位置所有自由度，仅保留结构受热膨胀的自由变形特性。
多场耦合方式：采用电热固完全耦合计算模式，电场结果向传热场传递焦耳热源，温度场结果向结构力学场传递热载荷，实现多物理场实时联动计算。
三、仿真结果分析（严格按图片顺序排布）
3.1 模型网格效果图
（图1）
如图1所示，L型支架整体网格划分均匀有序，主体平板区域网格规整、疏密适中，折弯转角、孔洞边缘关键区域完成网格加密。加密网格可精准捕捉局部电流、温度、应力的突变特征，避免因网格稀疏导致的计算误差，整体网格无畸变、无劣质单元，为后续仿真结果的准确性提供基础保障。
3.2 温度等值面分布图
（图2）

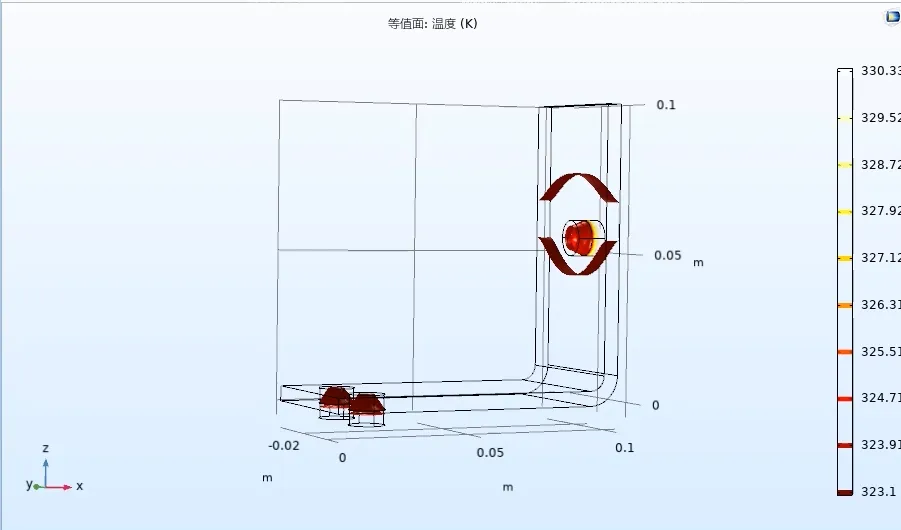

如图2温度等值面结果所示，支架整体温度呈现梯度化分层分布特征，温度层级过渡清晰。支架导电通路中心区域、折弯过渡区域及孔洞周边区域形成高温核心区，由核心高温区向支架外侧边缘温度逐步降低。该分布特征符合焦耳生热基本原理，电流流经路径集中区域产热量大，温度更高，无电流流经的边缘区域产热微弱、温度更低，整体无孤立异常高温热点，温度分布规律合理。
3.3 支架正面温度云图
（图3）

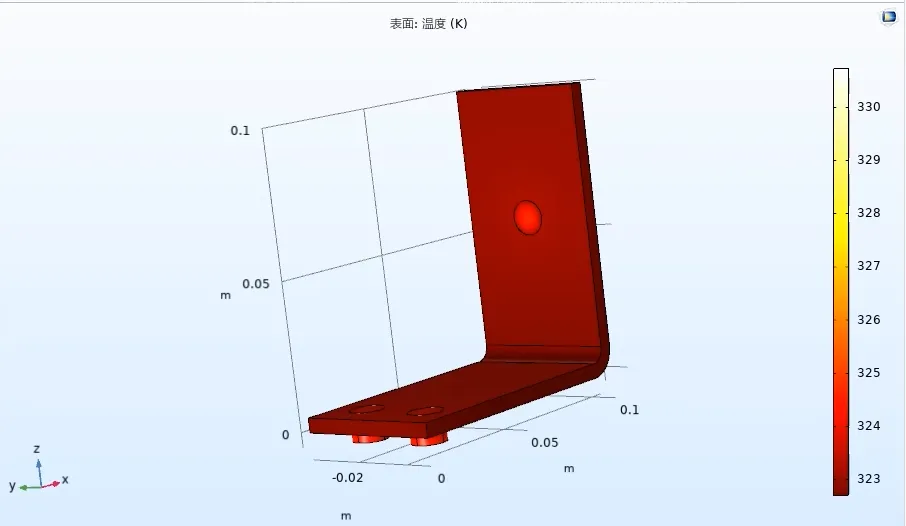

如图3正面温度分布云图可见，支架正面高温区域集中在导电回路中段与折弯位置，颜色梯度变化平滑，温度扩散均匀。构件板面无局部温度骤升、骤降问题，低温区域集中在支架悬空边缘与固定端位置，与实际通电散热工况高度契合，稳态温度场计算结果稳定可靠。
3.4 支架侧面温度云图
（图4）

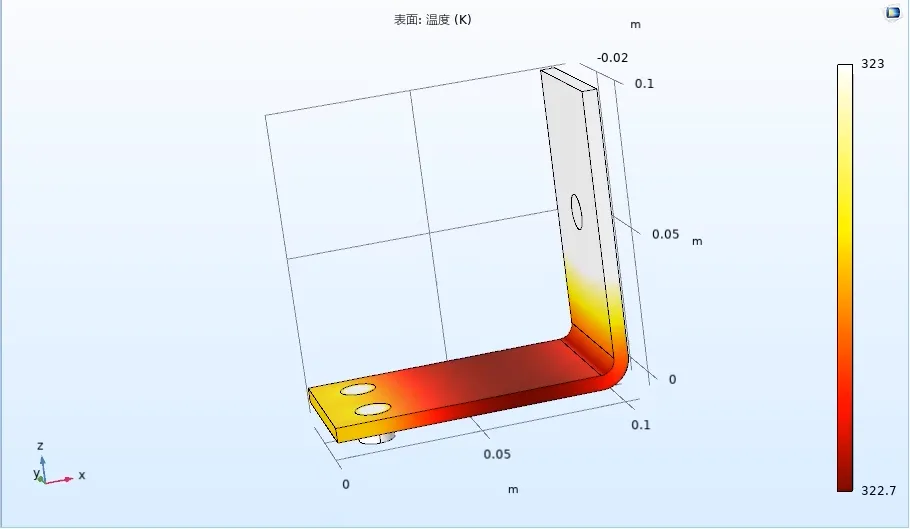

如图4侧面温度云图所示，从侧向视角可清晰观察支架厚度方向的温度分布，支架厚度中心区域温度略高于表面温度，整体温度由内向外均匀散热。侧面温度分布与正面温度分布相互对应，高温区域位置一致，进一步验证了支架温度场分布的对称性与合理性，对流散热边界设置符合实际工况。
3.5 支架斜视角温度云图
（图5）
如图5斜视角温度分布结果，可全方位观察支架整体温度分布状态，支架孔洞周边、折弯转角处高温特征明显，整块支架温度过渡连续，不存在温度断层与局部过热缺陷。多视角温度结果统一，证明本次电热耦合计算收敛性好，结果重复性强。
3.6 电流密度分布云图
 |  |
（图6、图7）

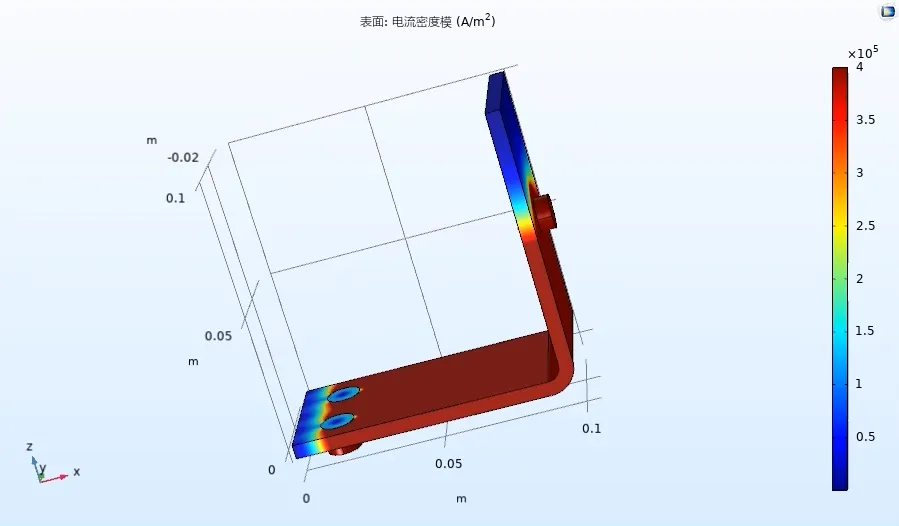

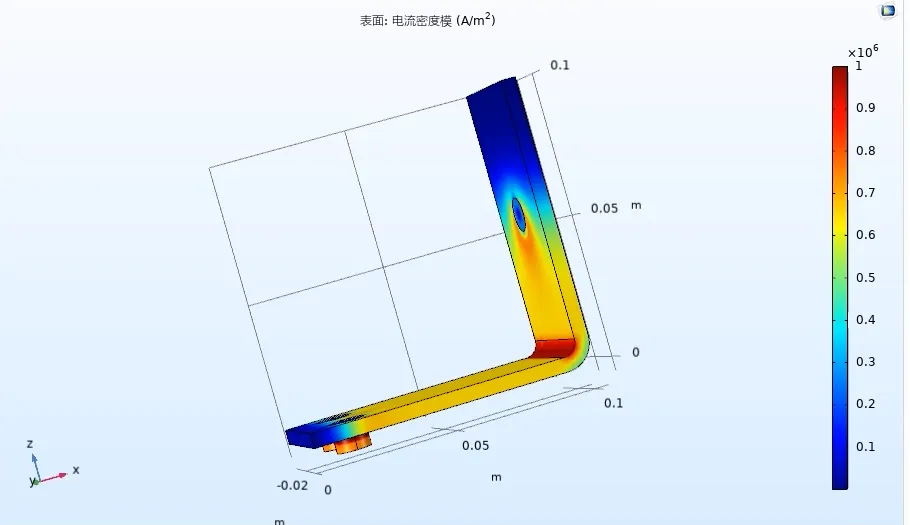

如图6、图7电流密度分布云图所示，电流在支架平整板面区域流通均匀、电流密度数值稳定。在支架截面突变的折弯转角、孔洞边缘位置出现明显的电流集中现象，电流密度达到全场峰值。产生该现象的原因为结构截面收缩，电流流通路径变窄，出现典型的电流集肤效应。电流集中区域与前述温度场高温区域完全重合，直接证明支架局部高温由焦耳热集中导致，电热耦合关联特性显著。
3.7 电势分布云图

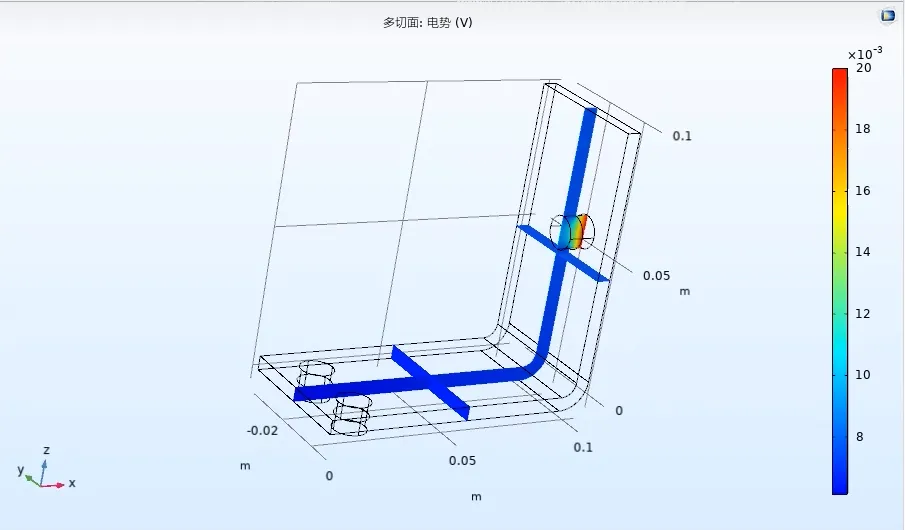

（图8）

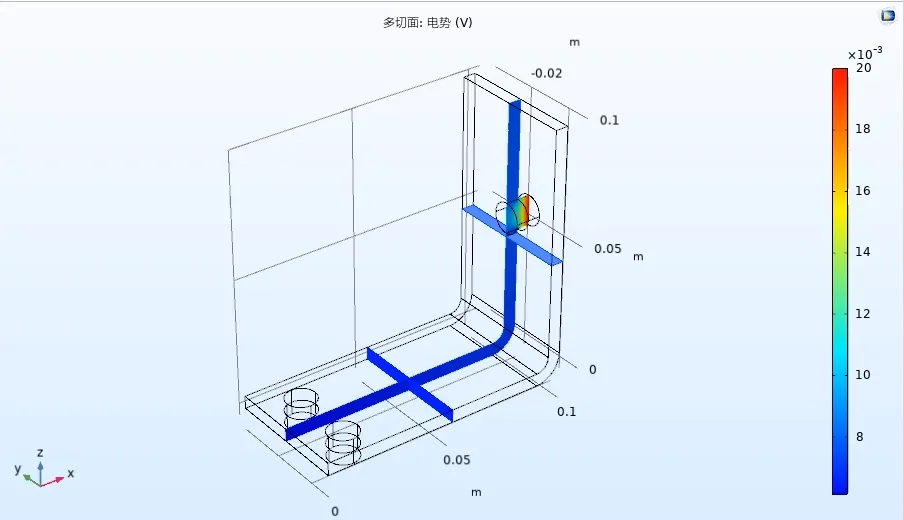

如图8电势分布云图所示，支架电势从电流输入端到输出端呈现平稳线性梯度下降，电势分布连续均匀，无电势突变、电势缺失等异常现象。输入端电势数值最大，输出端电势趋近于零，完全符合电路欧姆定律与电势压降规律，说明本次电场边界条件加载正确，电场计算结果精准有效。

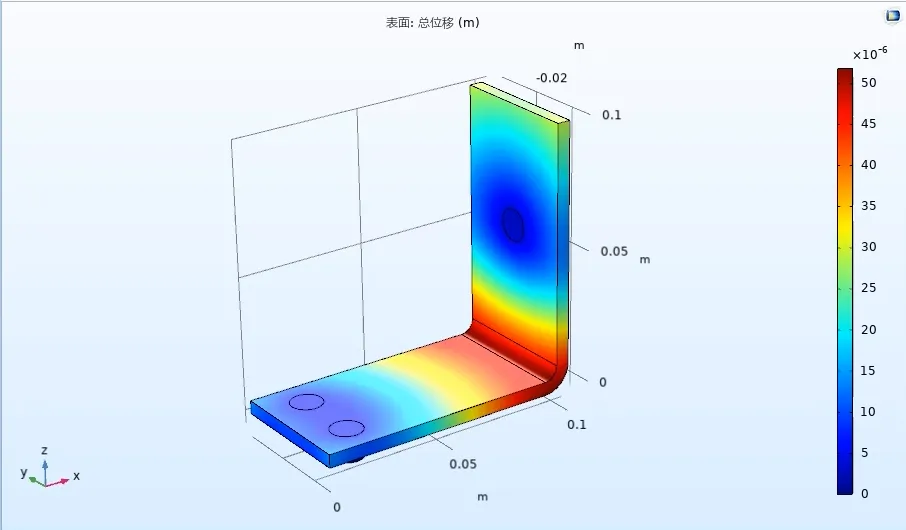

3.8 结构总位移分布云图
 |  |
（图9、图10）

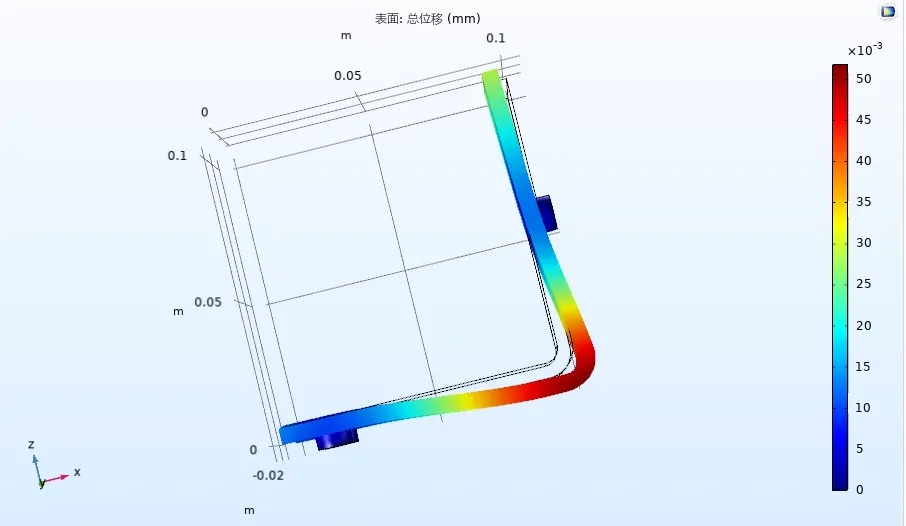

如图9、图10结构热位移云图所示，支架底部固定孔位置位移量为0，约束条件生效可靠，无约束失效问题。结构最大热位移出现在支架自由端及折弯高温区域，位移分布与温度场高温区域高度对应。支架整体变形量微小，位移梯度过渡平缓，无局部扭曲、集中变形等问题，说明支架在通电温升工况下热稳定性良好，结构刚度满足使用要求。
四、综合结论与优化建议
4.1 仿真结论
（1）电场特性：L型支架通电后整体电流流通稳定，仅在折弯转角、孔洞等截面突变位置产生电流集中，为结构主要产热区域，电场分布完全符合理论规律。
（2）温度场特性：支架温升由焦耳热主导，高温区域与电流集中区域一一对应，整体温度梯度合理、散热均匀，无局部过热风险，稳态温升处于安全工作区间。
（3）结构变形特性：支架热变形整体量值微小，固定端约束可靠，自由端微量热膨胀变形符合材料热胀冷缩规律，通电工况下结构尺寸稳定性良好，可满足长期装配使用要求。
4.2 工程优化建议
（1）结构优化：对支架孔洞边缘、折弯转角位置增设圆角过渡，缓解截面突变带来的电流集中效应，降低局部焦耳热，减少局部温升。
（2）装配优化：根据仿真得到的热位移数据，在结构装配过程中预留微量热变形公差，避免高温工况下热变形导致的装配干涉问题。
（3）工况优化：可根据本次温升数据，限定支架最大通电工作参数，规避超量程通电导致的过热失效风险，提升结构运行可靠性。
