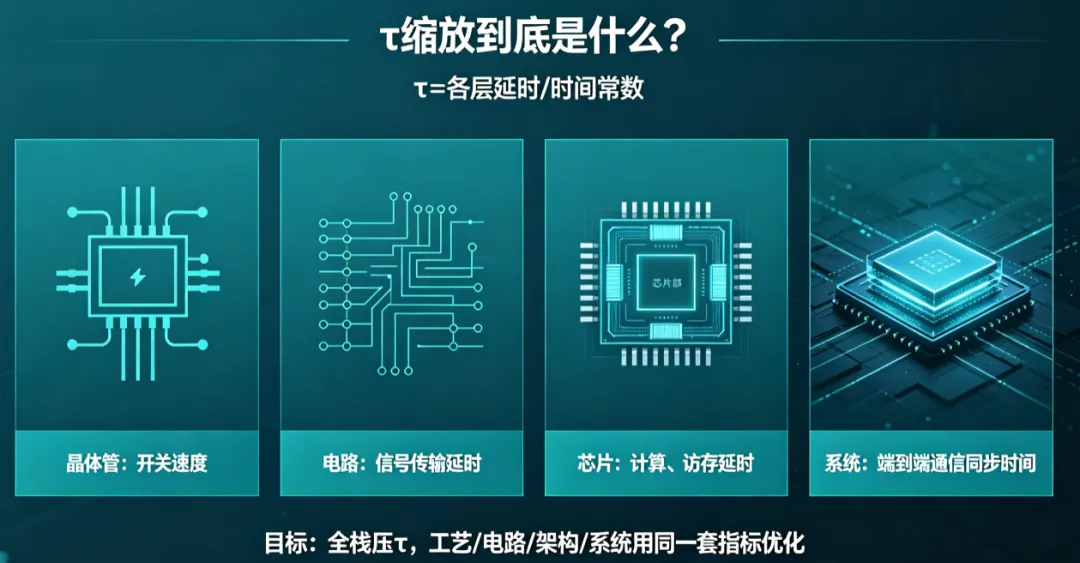

华为提出的“韬”定律，以"时间缩微"替代摩尔定律的"几何缩微"，为芯片产业发展提供了重要指引。
“韬”定律的核心技术——逻辑折叠，要求将原本平铺的电路分层垂直堆叠，这正是先进封装的核心能力，也直接引爆了先进封装的战略价值。
今天解读一下 先进封装。
近期热门行业文章
先进封装基本概述
先进封装的概念
先进封装指采用倒装焊、晶圆级封装、2.5D/3D堆叠、Chiplet异构集成、硅通孔、混合键合等技术，实现芯片间更高密度互连，更低功耗和更小体积的封装方案。

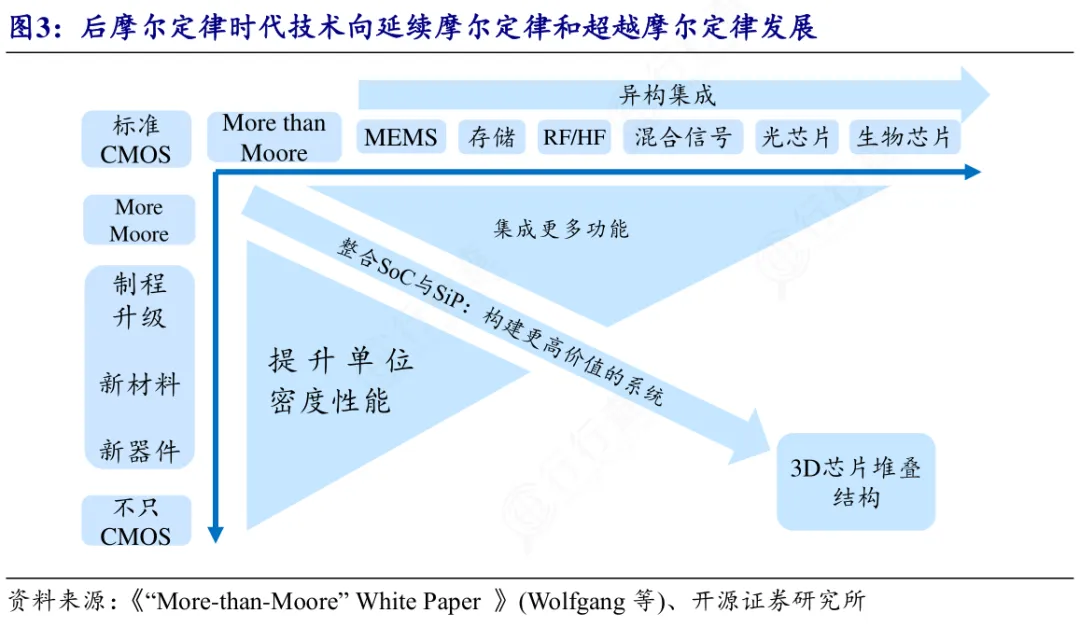

与依赖制程微缩的"前道摩尔定律"不同，先进封装是通过封装环节的技术创新，延续芯片性能增长，是后摩尔时代半导体性能提升的核心路径。

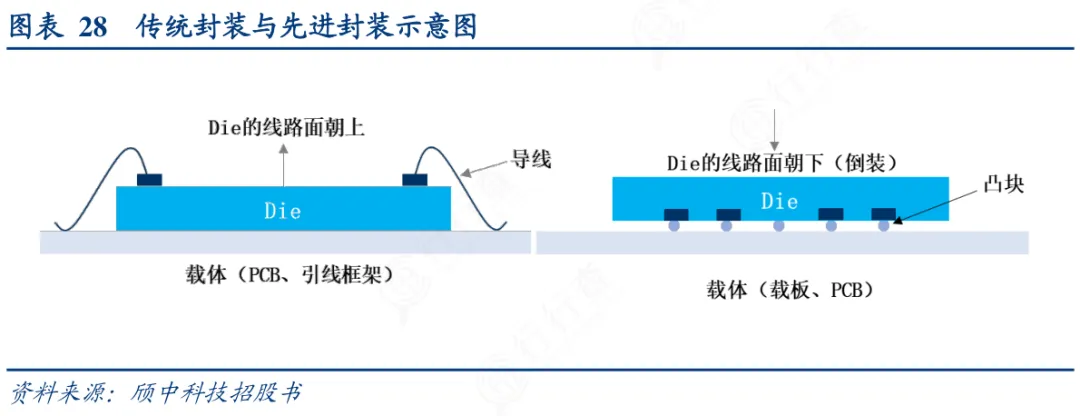

传统封装与先进封装的本质差异
传统封装的核心功能是"保护、连接、散热"，本质上是芯片的"外壳"和"接线板"。它将制造好的芯片用塑料或陶瓷封装起来，通过引脚与外部电路连接，技术门槛相对较低，价值占比也不高，通常只占芯片总成本的10%左右。
而先进封装，已经从单纯的"后道工序"跃升为决定芯片性能的核心环节。它不再是简单地把芯片包起来，而是通过系统级集成，将多个不同功能的芯片紧密连接在一起，直接决定了芯片的算力密度、数据传输速度和整体功耗。
每天更多热点赛道更新，会发布在行业情报站 ( 每天拆解2-5个热点行业 ），包含 图文+视频+报告??行业情报站

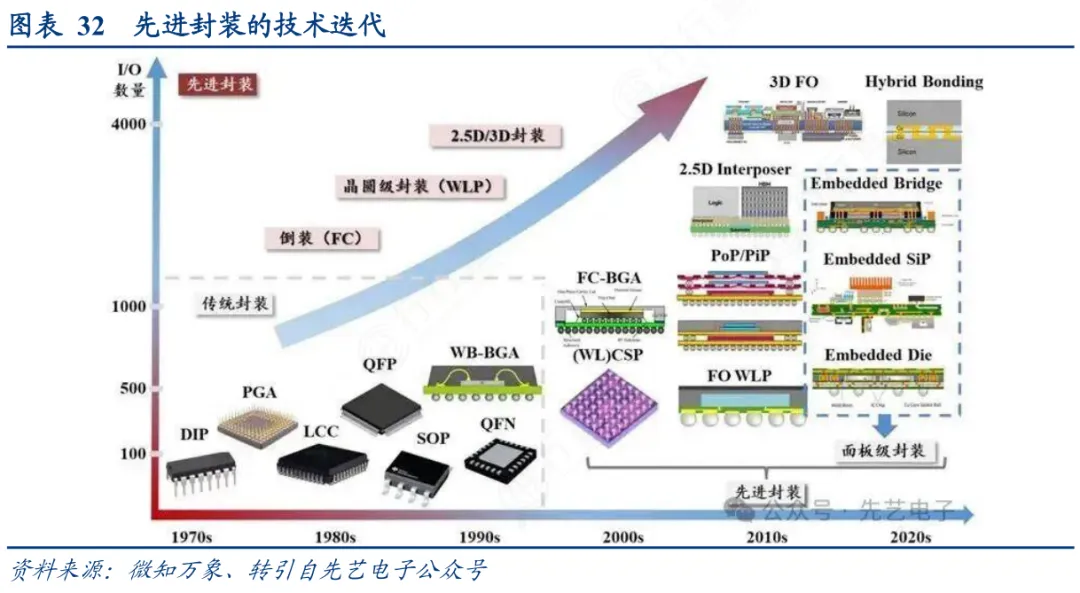

先进封装的核心技术
按集成维度划分的主流技术路线
1）2.5D封装技术

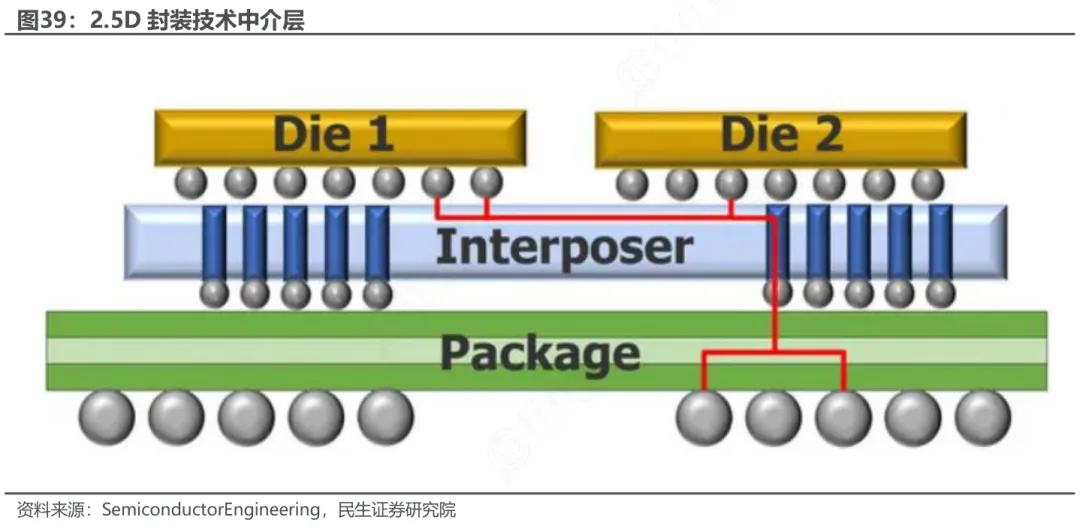

2.5D封装是在芯片与基板之间加入一层中介层，将原本平铺在同一平面的多个芯片通过中介层上的高密度布线连接起来。
这种技术能够显著缩短芯片间的信号传输路径，提高互连密度，同时避免了3D堆叠带来的散热难题。

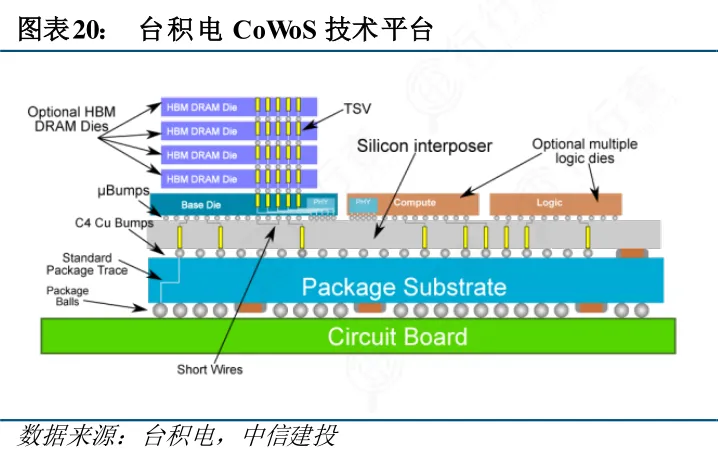

目前最成熟的2.5D封装方案是台积电的CoWoS技术，被广泛应用于英伟达H100、H200等高端AI芯片中。由于AI算力需求的爆发式增长，台积电CoWoS产能已经被预订至2026年底，2022年至2027年的年复合增长率超过80%。
2）3D封装技术

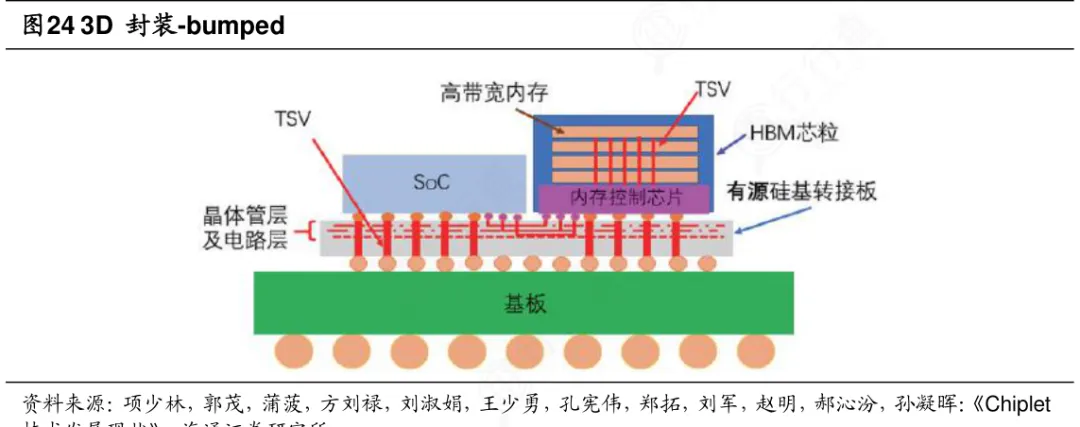

3D封装则是将多个芯片垂直堆叠在一起，通过硅通孔等技术实现层与层之间的直接互连。相比2.5D封装，3D封装能够进一步缩短信号传输路径，提高集成密度，是实现“韬定律”逻辑折叠技术的核心载体。
3D封装的终极目标是实现"单片等效"的集成效果，即通过堆叠多个成熟制程的芯片，达到甚至超越更先进制程单芯片的性能。华为即将在今年秋季推出的麒麟芯片，就将率先采用逻辑折叠技术，通过3D堆叠实现性能的大幅提升。

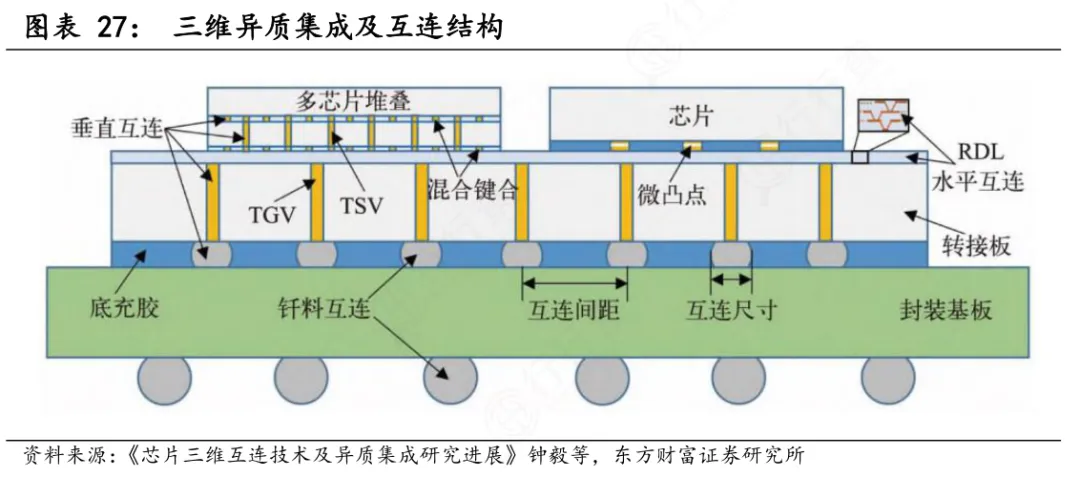

实现先进封装的关键技术环节

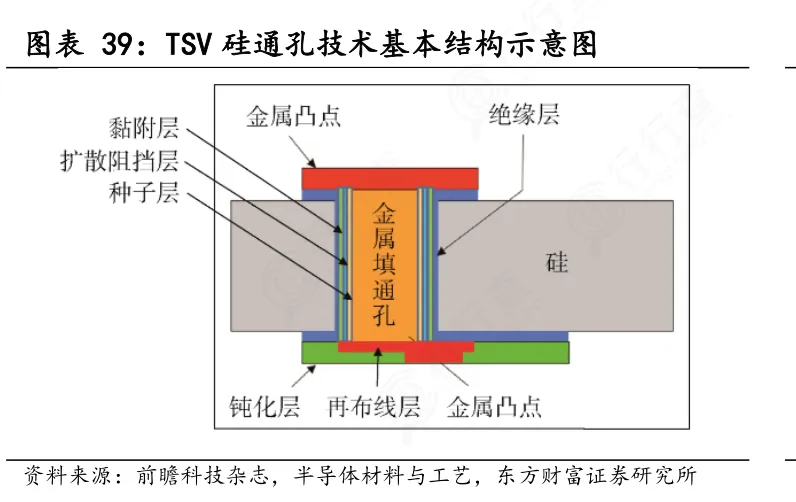

1）TSV（硅通孔）技术
TSV是通过在硅片上刻蚀出垂直的通孔，然后填充金属形成导电通道，实现芯片层与层之间的垂直互连。它是3D封装的基础技术，被称为"芯片内部的高速公路"，能够将信号传输距离从厘米级缩短到微米级，大幅降低传输延迟和功耗。

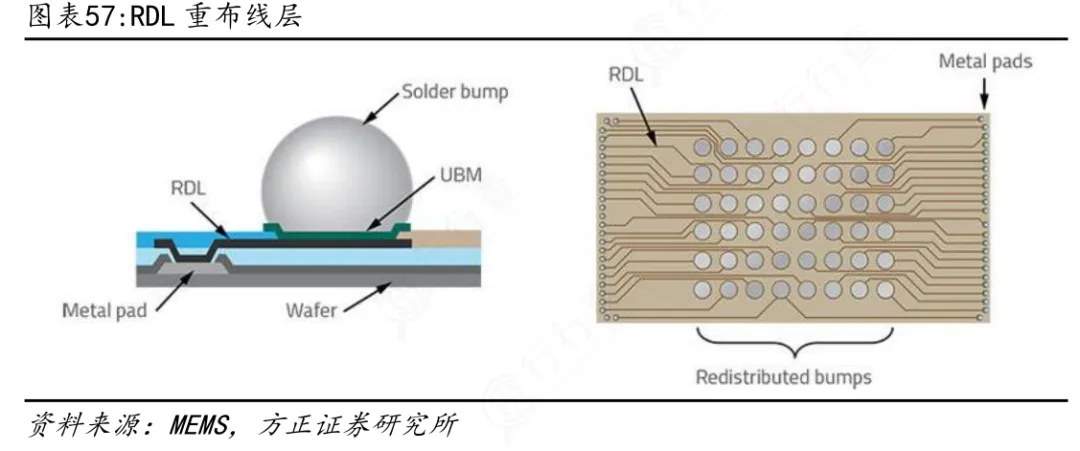

2）RDL（重布线层）技术
RDL是在芯片表面重新制作一层或多层金属布线，将芯片的I/O引脚重新分布到更合适的位置，以实现更高密度的互连。它是扇出型封装和Chiplet技术的核心，能够在不增加芯片面积的情况下，大幅提高I/O数量。
3）微凸点与倒装封装技术

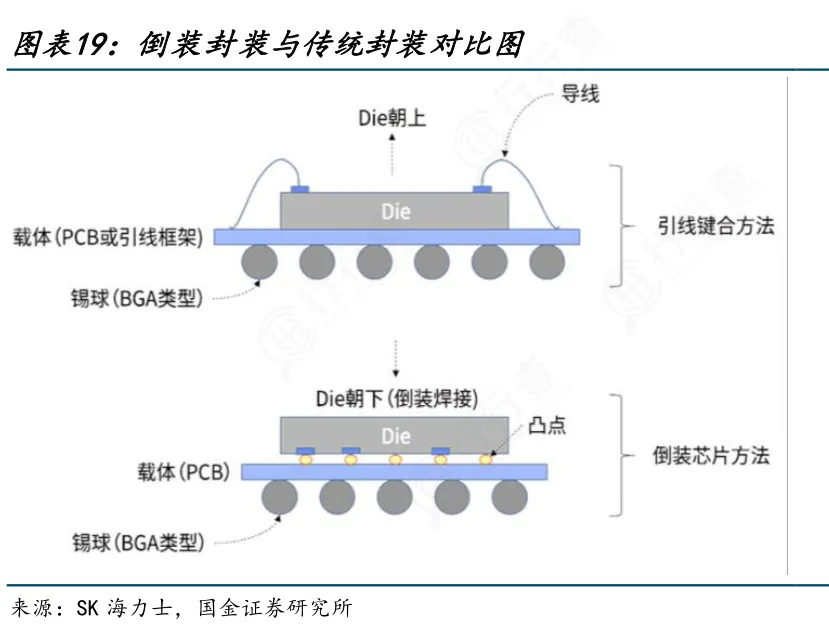

微凸点（Micro-bump）与倒装封装技术（FC）是将芯片上的微小焊球与基板或其他芯片上的焊盘直接连接。常见的倒装封装技术包括倒装芯片尺寸封装（FCCSP）、倒装球栅格阵列封装（FCBGA）等。
相比传统封装，倒装封装技术可以缩短连接电路的长度、降低信号传输的延迟、减小芯片的封装体积，同时允许芯片有更高的 I/O 密度、更优良的热传导性，是目前技术最成熟、应用最广泛的先进封装技术之一。

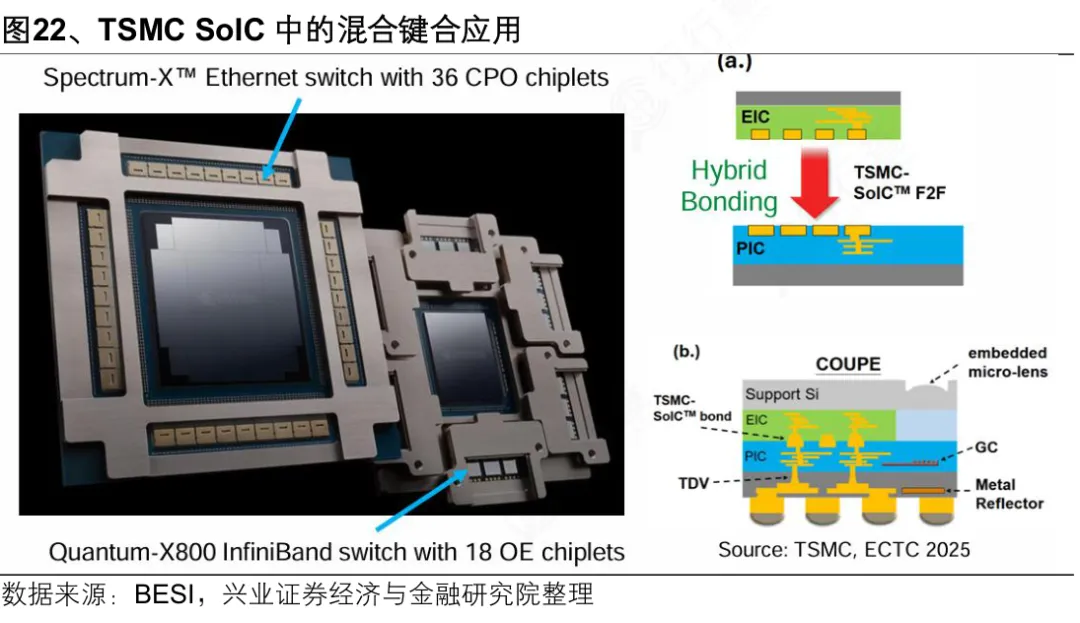

4）混合键合技术
混合键合技术是实现韬定律的关键。它通过铜-铜直接金属键合和氧化物-氧化物键合，实现亚微米级的互连间距，彻底取消了传统的焊料凸点。
与传统微凸点技术相比，混合键合能够将互连间距从40μm压缩到1μm以下，I/O密度提升千倍级，互连功耗降低10倍，延迟降低8倍。华为第一代LogicFolding技术已经实现了1.5μm的混合键合节距，优于台积电SoIC当前量产阶段的6μm水平。
系统级集成核心技术

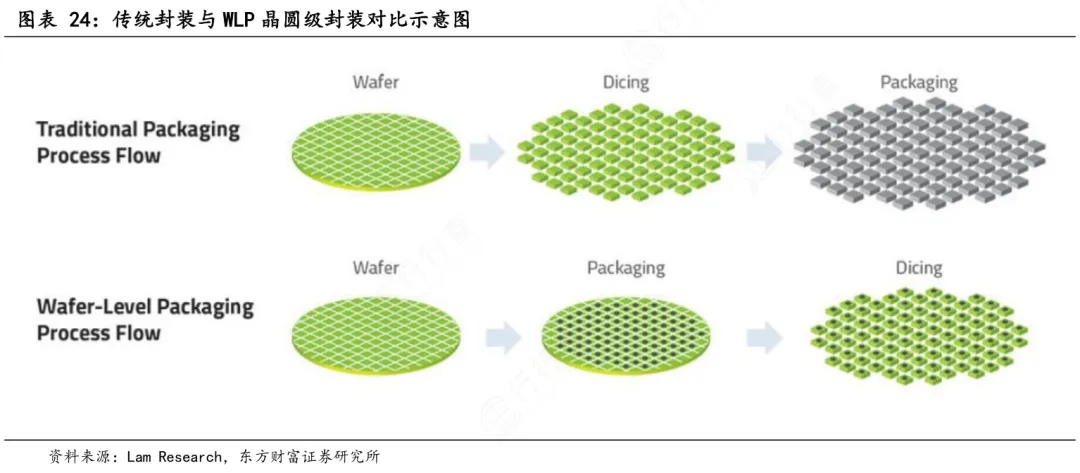

1）晶圆级封装（WLP）技术

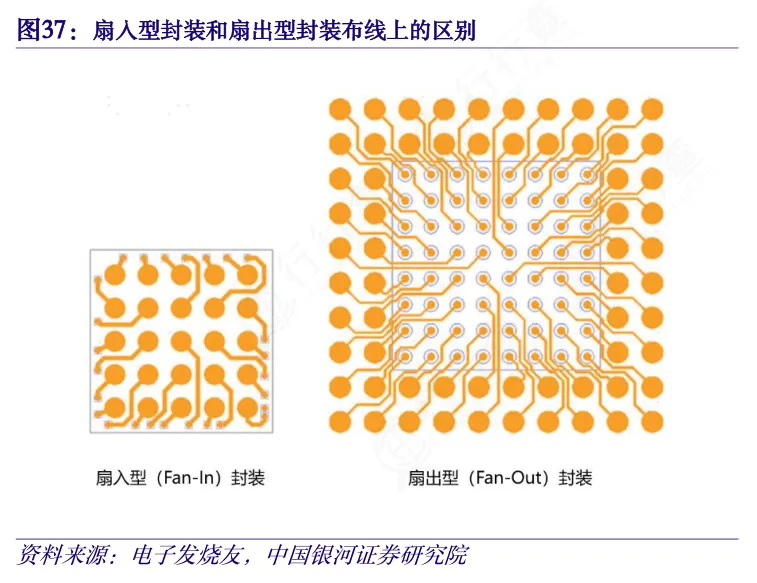

WLP指直接在整片晶圆（或重构晶圆）上进行大部分或全部的封装、测试工序，再切割为芯片成品的先进封装技术，其重要特征是使用 RDL 工艺实现 I/O 接点的重新布局或水平平面的电气延伸和互联。根据 RDL 的位置，WLP可再分为扇入型封装（FI，RDL均在芯片内部）和扇出型封装（FO或FOWLP，RDL可在芯片内部或外部）。
①扇入型封装（FI）：扇入型封装的最主要特征是可以有效缩小封装体积，使封装结构更加轻薄，此外，扇入型封装还具备性价比高、稳定性高、散热性好等优点，能够有效增加数据传输的带宽，减小传输时的电流损耗，提升数据传输的稳定性，降低杂讯干扰的几率，并提供更优良的热传导性。
②扇出型封装（FOWLP）：FOWLP相比扇入型封装可以提供更高的I/O密度和更高的芯片可靠性，适用于电源管理芯片、基带芯片、射频收发器、运算芯片等复杂度较高的芯片。
2）SiP（系统级封装）技术架构

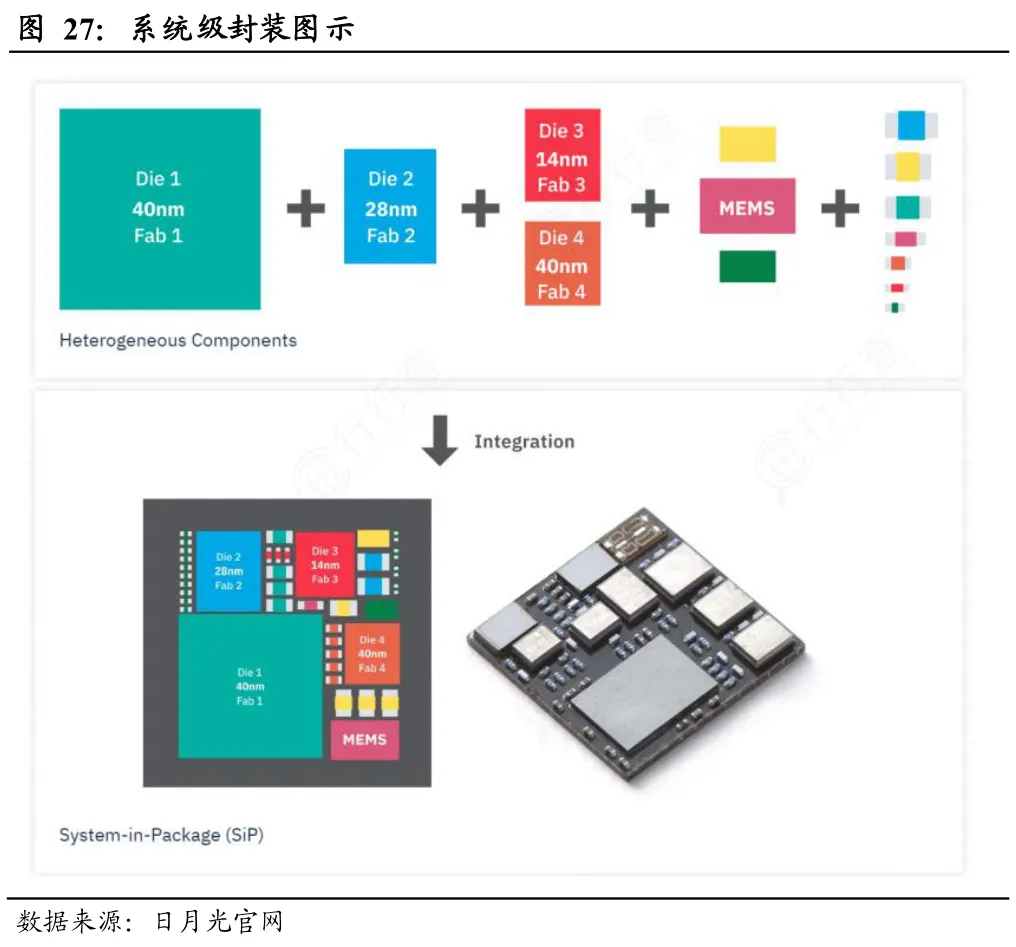

SiP系统级封装，是将处理器、存储器、传感器、射频模块等不同功能的芯片集成在同一个封装内，形成一个完整的系统。它能够大幅缩小产品体积，降低功耗，提高系统可靠性，被广泛应用于智能手机、可穿戴设备等消费电子领域。

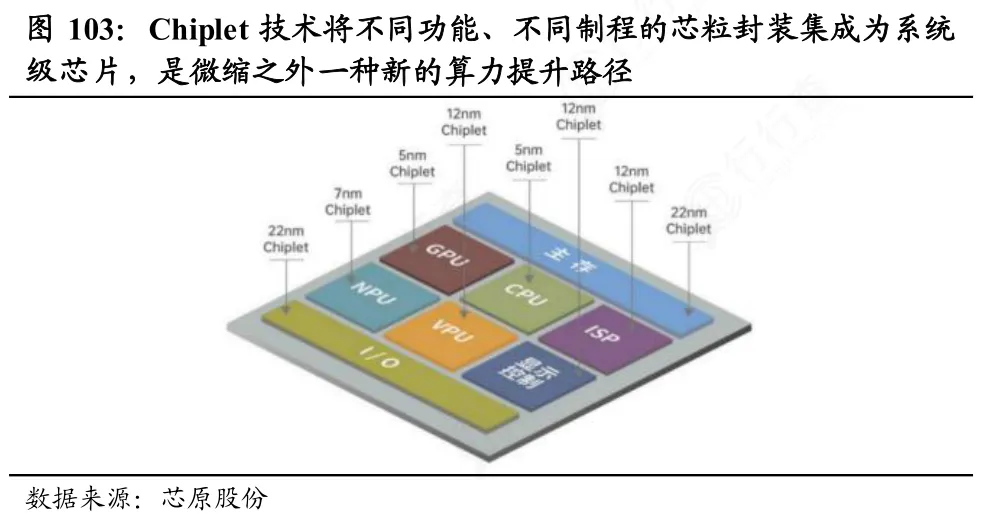

3）Chiplet（芯粒）技术
Chiplet技术是将一颗大芯片拆分成多个小的"芯粒"，分别采用最合适的制程工艺制造，然后通过先进封装技术集成在一起。这种"化整为零"的方法能够显著降低芯片的设计和制造成本，提高良率，同时缩短产品上市周期。
先进封装是Chiplet技术的基础和载体，没有先进封装的支撑，Chiplet就无法实现。两者的协同发展，正在成为后摩尔时代半导体产业的主流技术路线。
4）异质集成技术原理与实现方式
异质集成是将不同材料、不同工艺、不同功能的器件集成在同一个系统中，实现"1+1>2"的效果。它能够突破单一材料和工艺的限制，充分发挥各种器件的优势，是实现高性能、多功能电子系统的关键技术。
先进封装产业链

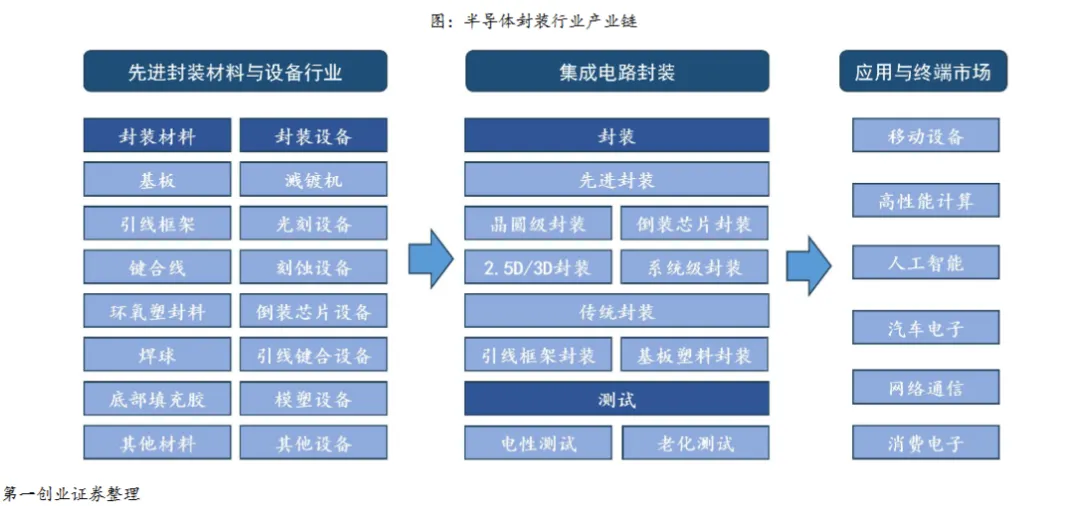

先进封装产业链主要分为上游材料和设备、中游封测代工、下游应用三个环节。上游包括封装基板、键合丝、光刻胶、电镀液等材料，以及键合机、光刻机、刻蚀机、CMP等设备；中游是封测代工厂，负责将设计好的芯片进行封装和测试；下游则是AI、服务器、智能手机、汽车电子等应用领域。
先进封装关键耗材

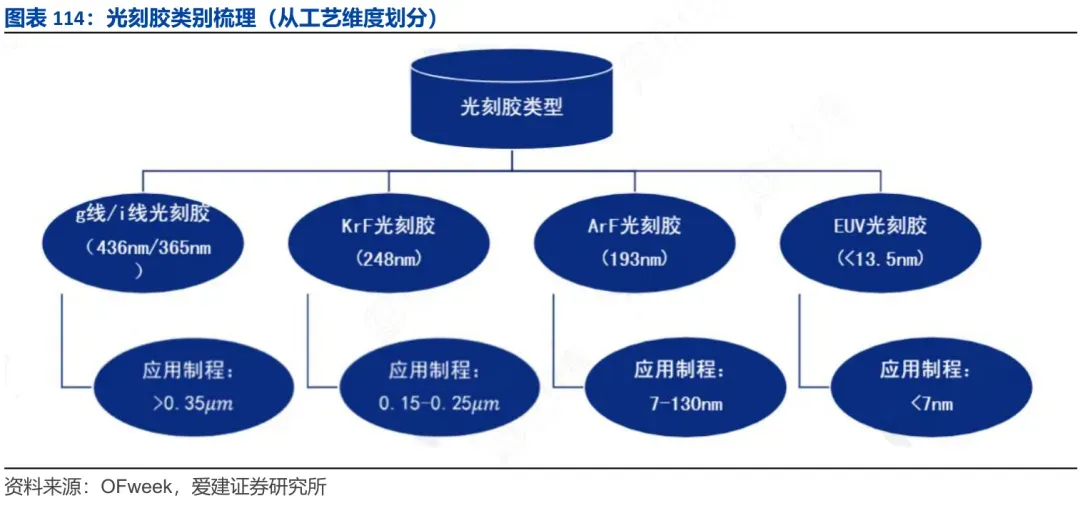

1）光刻与成膜耗材：高分辨率低介电封装级光刻胶、光刻胶配套显影液，适配RDL光刻工艺。

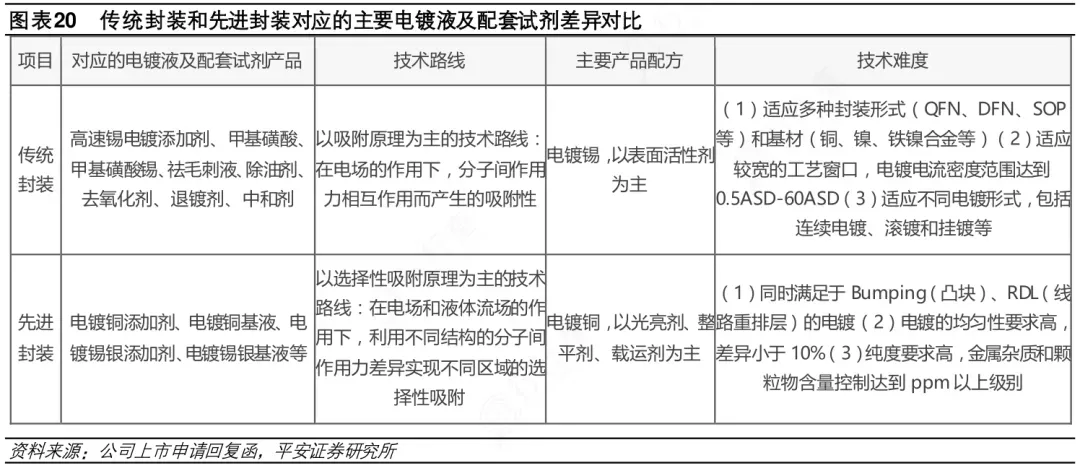

2）互连/键合耗材：铜/锡银合金电镀液、微凸块焊料，为导电互连核心，无机/高分子键合胶实现晶圆紧密键合。

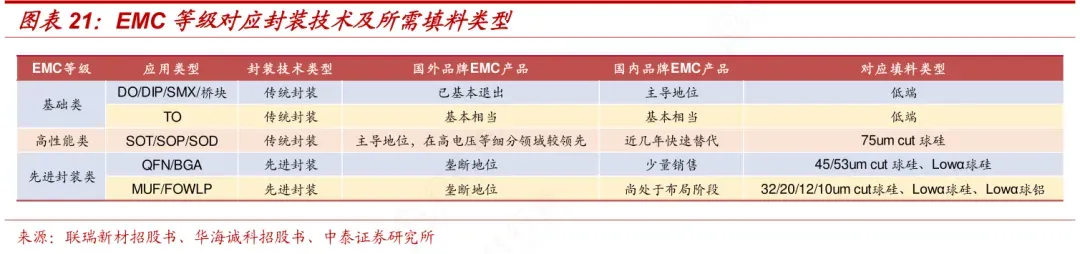

3）封装防护耗材：高端环氧塑封料（EMC）、底部填充胶，实现芯片密封防护与抗翘曲加固。

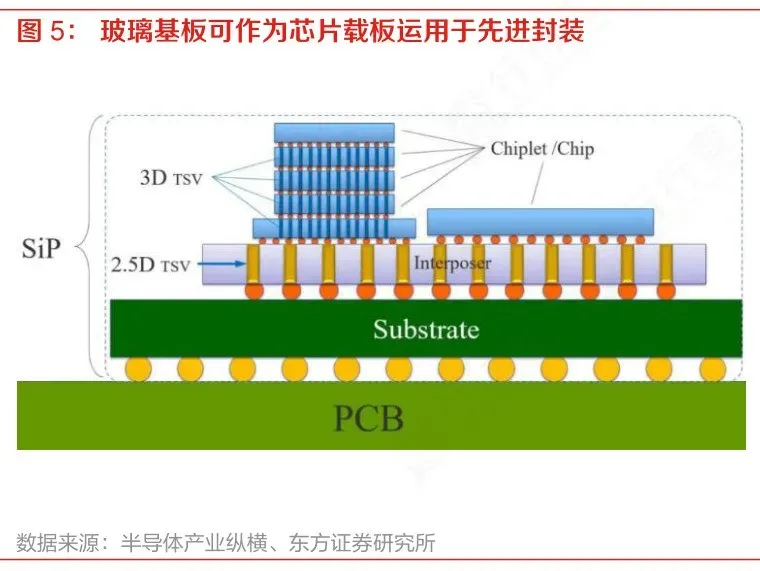

4）基板与散热耗材：包括玻璃/硅基先进封装基板、高导热胶/导热垫片，前者为芯片集成载体，后者解决3D堆叠热密度过高问题。

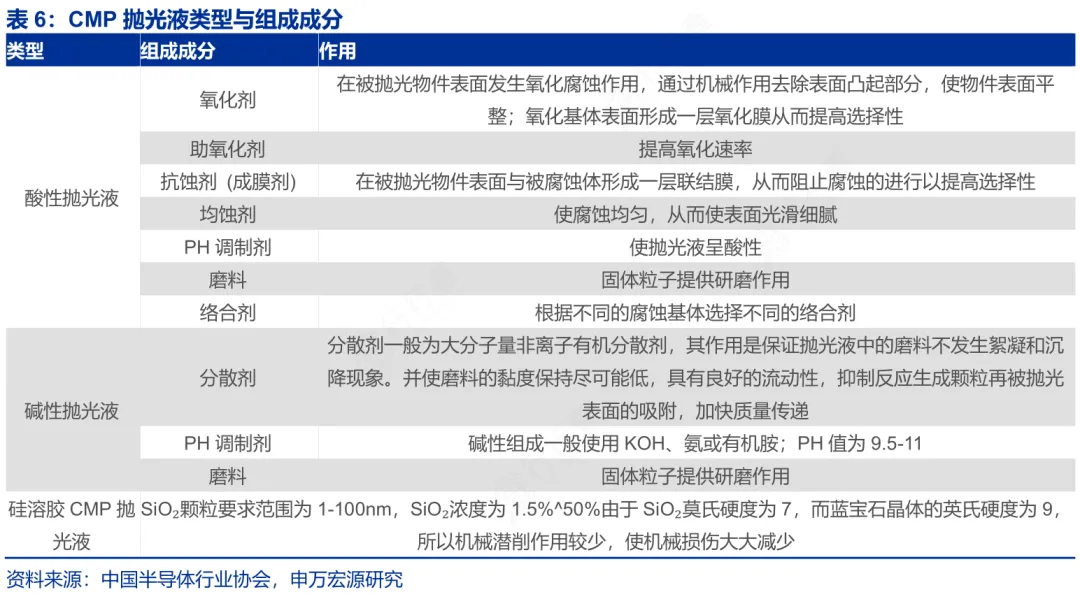

5）研磨抛光耗材：包括抛光垫、研磨液/抛光液，实现晶圆精准薄化与芯片/晶圆表面高精度抛光，保证晶圆厚度均匀性、表面平整度与洁净度。

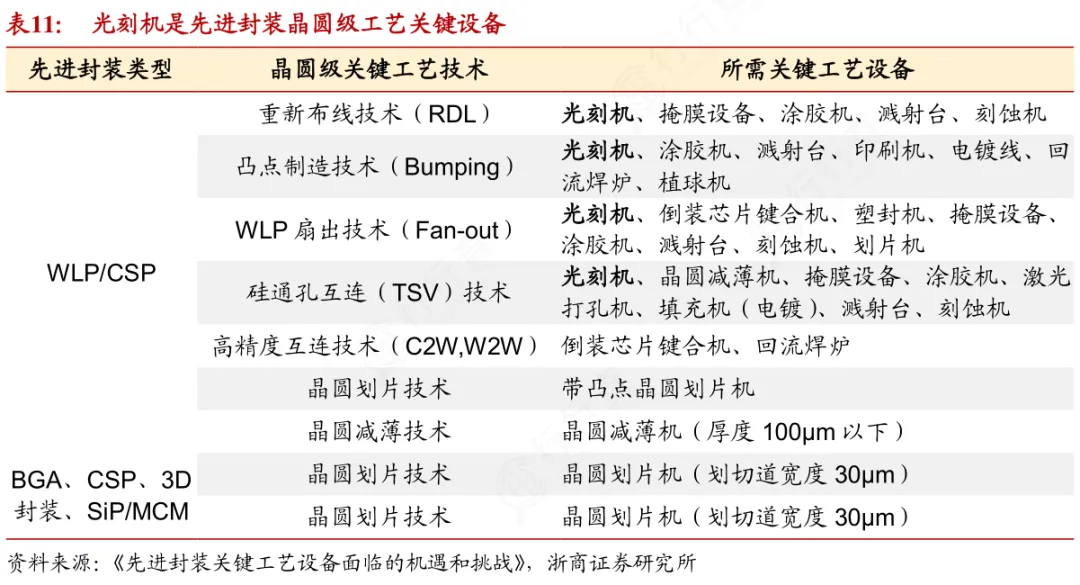

先进封装核心设备

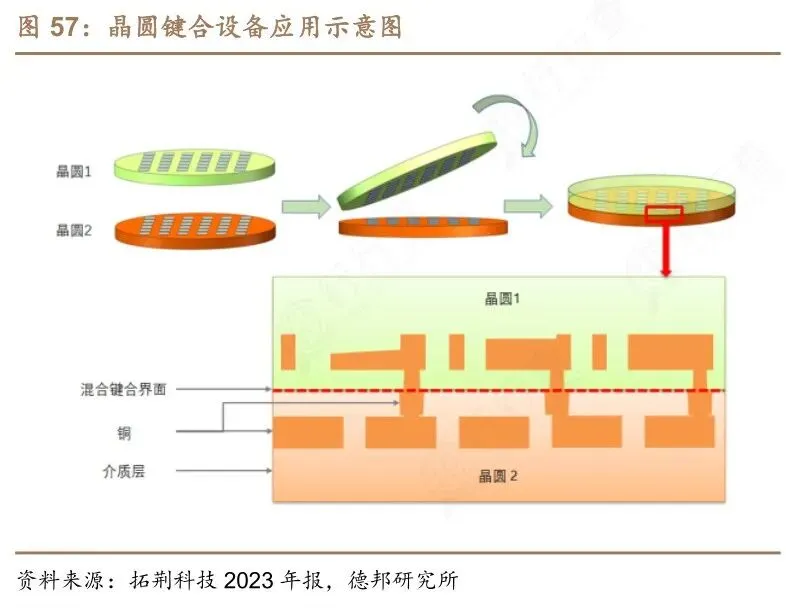

1）晶圆键合机：3D堆叠技术的核心设备，能实现芯片垂直异构互连，保障芯片键合的精度与良率。
2）封装级光刻设备：分为步进式和直写式，用于制作高精细重布线层（RDL），是高密度互连的关键。

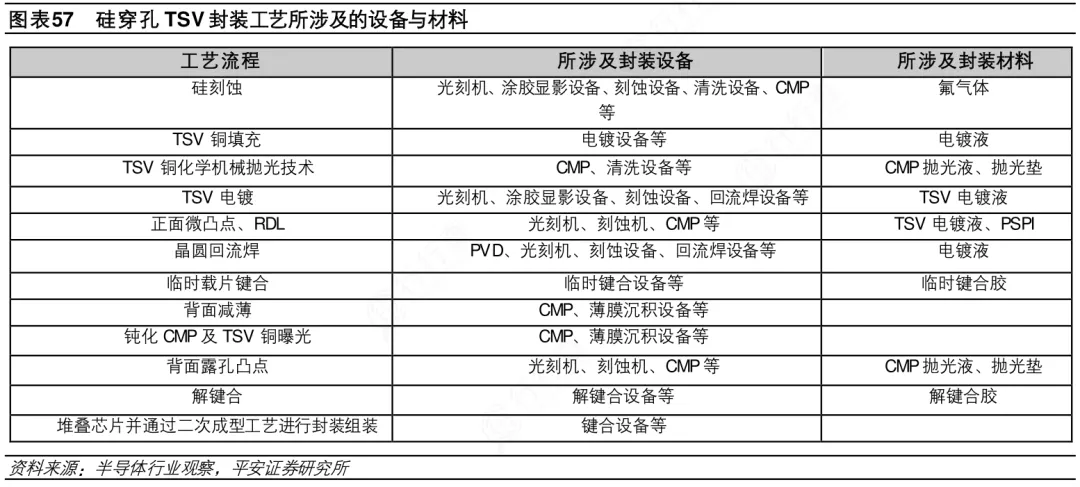

3）TSV工艺设备：制作硅通孔，完成芯片立体互连。为3D封装实现垂直电气传输奠定基础。

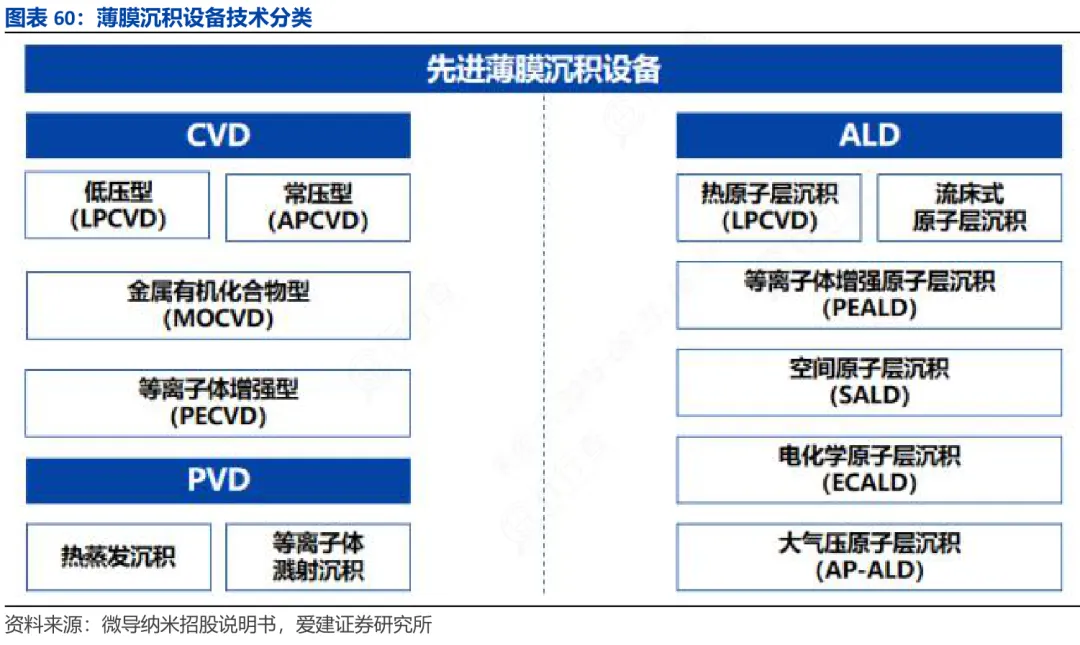

4）电镀/薄膜沉积设备：实现RDL、微凸块的铜/锡银电镀与介质膜沉积，把控互连层的导电与绝缘性能。

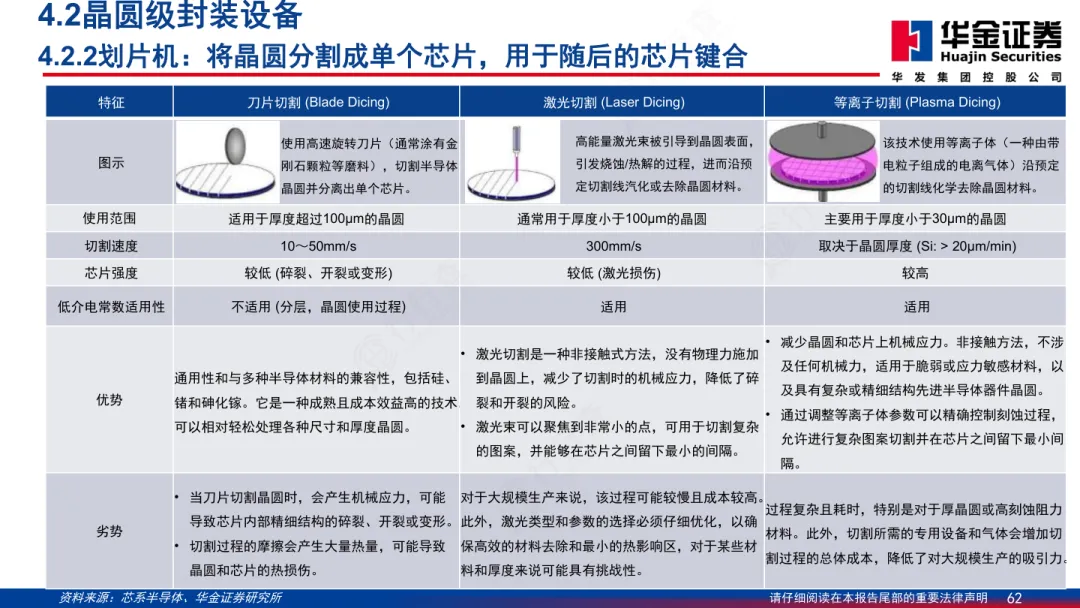

5）晶圆减薄/划片设备（研磨减薄机、激光划片机）：对晶圆薄化处理以适配垂直堆叠，再完成精准切割。
先进封装市场规模

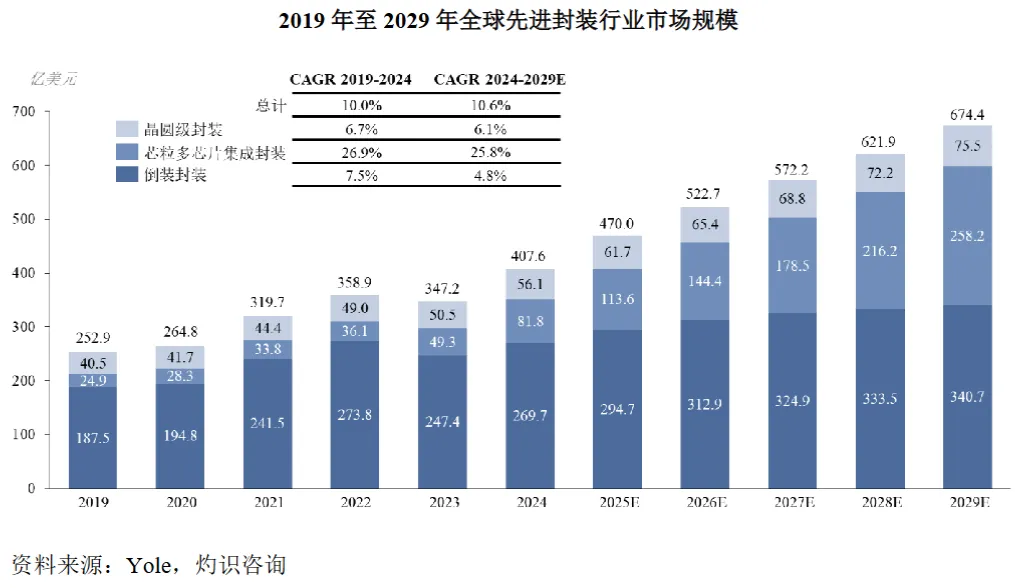

Yole数据显示，2025年全球先进封装市场规模约为470亿美元。预计24-29年，全球先进封装市场将保持10%的复合增长率，到2029年全球先进封装市场占整体封测市场的比重将达到50%。
（数据时间：2026-3）

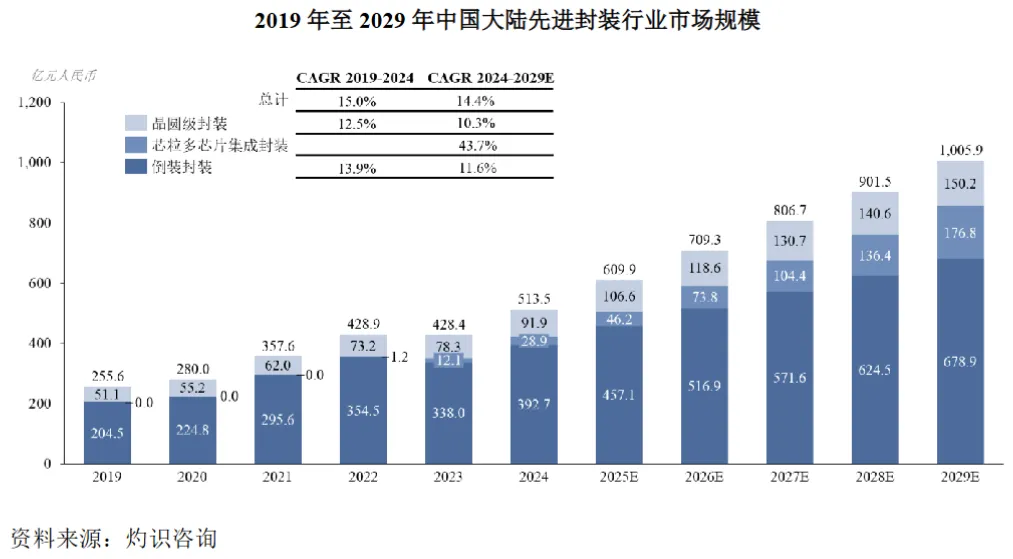

根据Yole给出的数据，2025年中国大陆地区先进封装市场规模超过600亿元人民币。2029年预计可达到千亿市场。2024-2029年，大陆地区先进封装市场预计将保持14.4%的复合增长率，预计到2029年，中国大陆先进封装占封测市场的比重将达到 22.9%。
（数据时间：2026-3）
“韬定律”驱动下的行业挑战与技术瓶颈
韬定律的提出，标志着半导体产业正式从"制程优先"进入"集成优先"的新时代。这一转变要求整个产业链重新调整技术路线和发展战略，从过去单纯追求晶体管尺寸缩小，转向系统级的优化和集成。
（图片由AI生成）

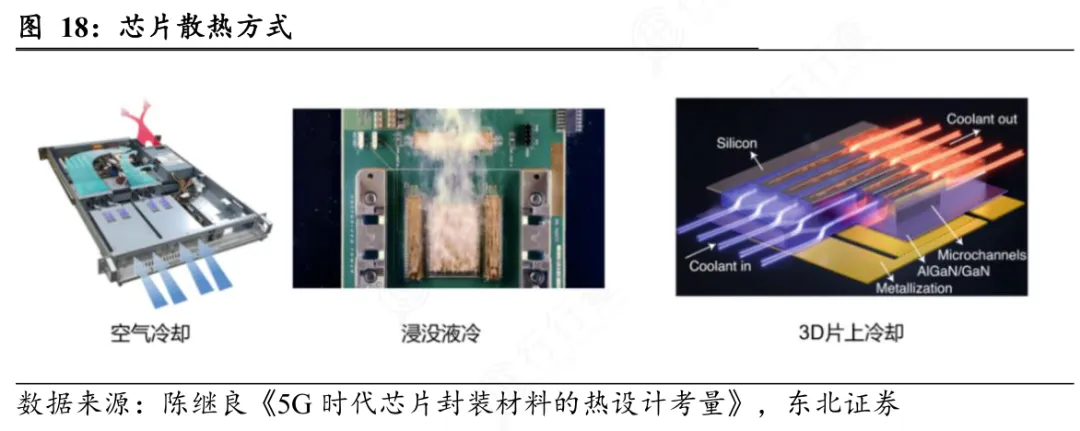

随着3D堆叠层数的不断增加，芯片的热密度也呈指数级上升，散热成为制约先进封装发展的关键瓶颈。如何在高密度集成的同时，有效地将热量散发出去，是行业需要解决的重要问题。

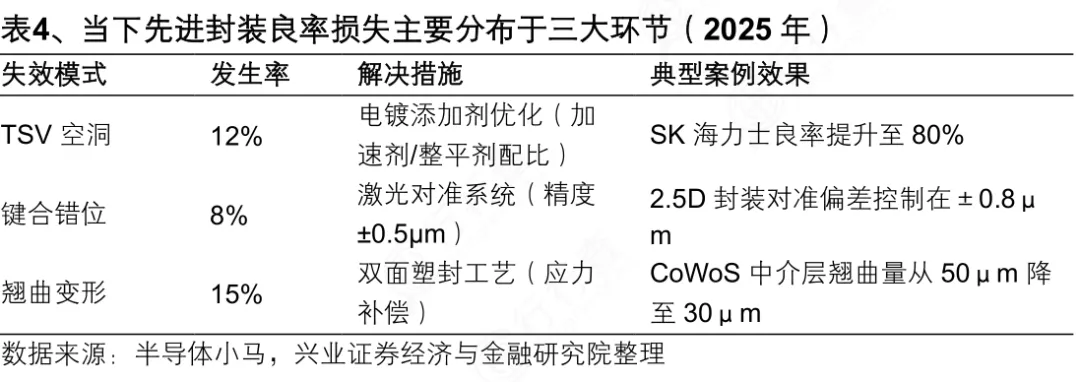

多芯片集成意味着只要有一颗芯粒出现问题，整个封装好的芯片就会报废，这对良率控制提出了极高的要求。同时，先进封装的设备和材料成本也远高于传统封装，如何在提升性能的同时控制成本，是行业实现规模化发展的关键。
先进封装行业代表性企业
海外代表性企业：
安靠（美国，汽车工业先进封装领先）
三星电子（韩国，HBM与3D堆叠封装协同强）
英特尔（美国，EMIB/Foveros 3D封装技术）
中国代表性企业：
台积电（中国台湾新竹，CoWoS/SoIC高端封装龙头）
日月光（中国台湾高雄，全球最大综合封测服务商）
长电科技（江苏江阴，国内龙头全品类先进封装）
通富微电（江苏南通，深度绑定AMD CPU/GPU封测）
华天科技（甘肃天水，中高端先进封装性价比优）
盛合晶微（江苏无锡，专注2.5D/3D Chiplet 封装）
晶方科技（江苏苏州，影像传感器晶圆级封装）
甬矽电子（浙江宁波，消费电子先进封装领先）
