正十二烷标准漏孔在半导体行业的应用白皮书

基于RM5C12系列液态介质标准漏孔的技术分析

摘要

正十二烷（n-C₁₂H₂₆）标准漏孔作为一种创新的液态介质标准漏率源，通过微通道毛细管流导技术实现了对碳氢化合物（HHC）的精确可控释放。本白皮书系统分析了该技术在半导体制造领域的潜在应用场景、技术价值及产业化路径，旨在为设备制造商、晶圆厂（Fab）及材料供应商提供技术决策参考。

第一章：技术背景与原理

1.1 半导体真空系统的计量困境

现代半导体制造高度依赖超高真空（UHV）环境，关键设备包括：

• EUV光刻机（真空度要求 < 10⁻⁴ Pa）
• DUV光刻机（ArF 193nm、KrF 248nm，真空度要求 < 10⁻² Pa）
• CVD/PECVD沉积设备
• ICP/RIE刻蚀设备
• PVD/ALD薄膜设备
• 电子束检测与量测设备

这些设备普遍配备残余气体分析仪（RGA）用于腔体气氛监控，但RGA在碳氢化合物（HHC）检测方面存在根本性缺陷：

定性有余，定量不足：RGA可检测m/z 43（C₃H₇⁺）、m/z 57（C₄H₉⁺）等烃类特征峰，但输出信号为"任意单位"（如离子流强度），无法直接换算为绝对分压或质量流率。这导致：

• 不同设备间的RGA读数不可比
• 工艺窗口（Process Window）设定依赖经验阈值
• 碳污染根因分析缺乏数据支撑

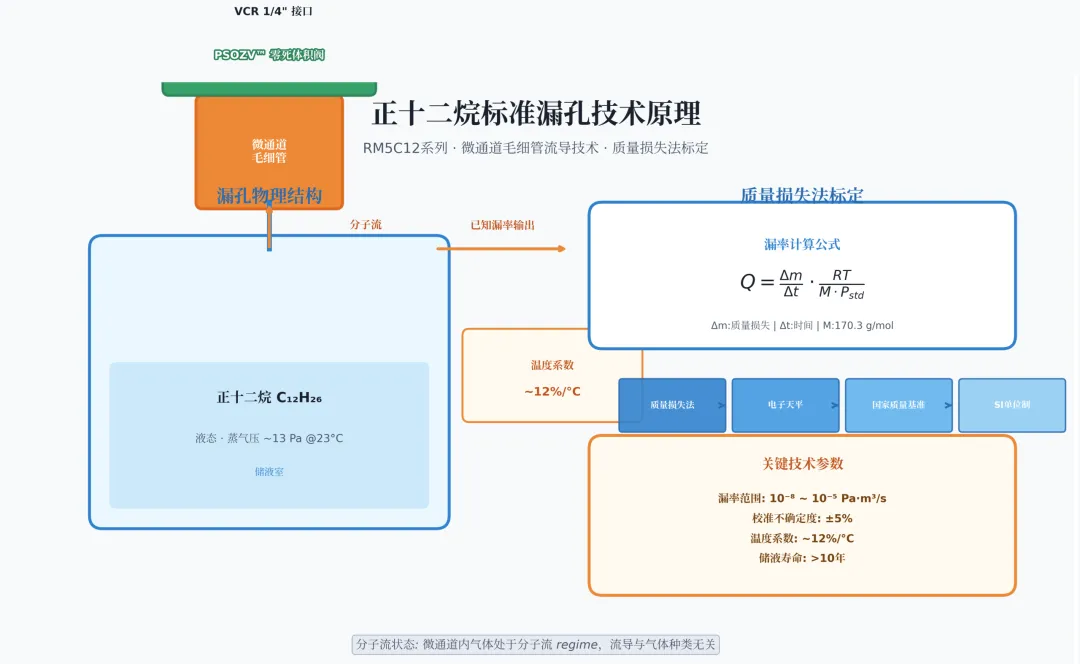

1.2 正十二烷漏孔的技术原理

正十二烷（C₁₂H₂₆，分子量170.3 g/mol）在室温下具有适中的蒸气压（~13 Pa @ 23°C），通过微通道毛细管的分子流限制，可实现10⁻¹⁰ ~ 10⁻⁵ Pa·m³/s范围内的稳定、可重复漏率输出。

核心结构：

储液室（液态C₁₂H₂₆）→ 微通道毛细管 → PSOZV™零死体积阀 → VCR接口

标定方法：质量损失法（Gravimetric Method）

其中：

• Δm/Δt：单位时间质量损失（电子天平测量）
• M：摩尔质量（170.3 g/mol）
• R：理想气体常数
• T：温度（K）
• P_std：标准大气压

技术参数：

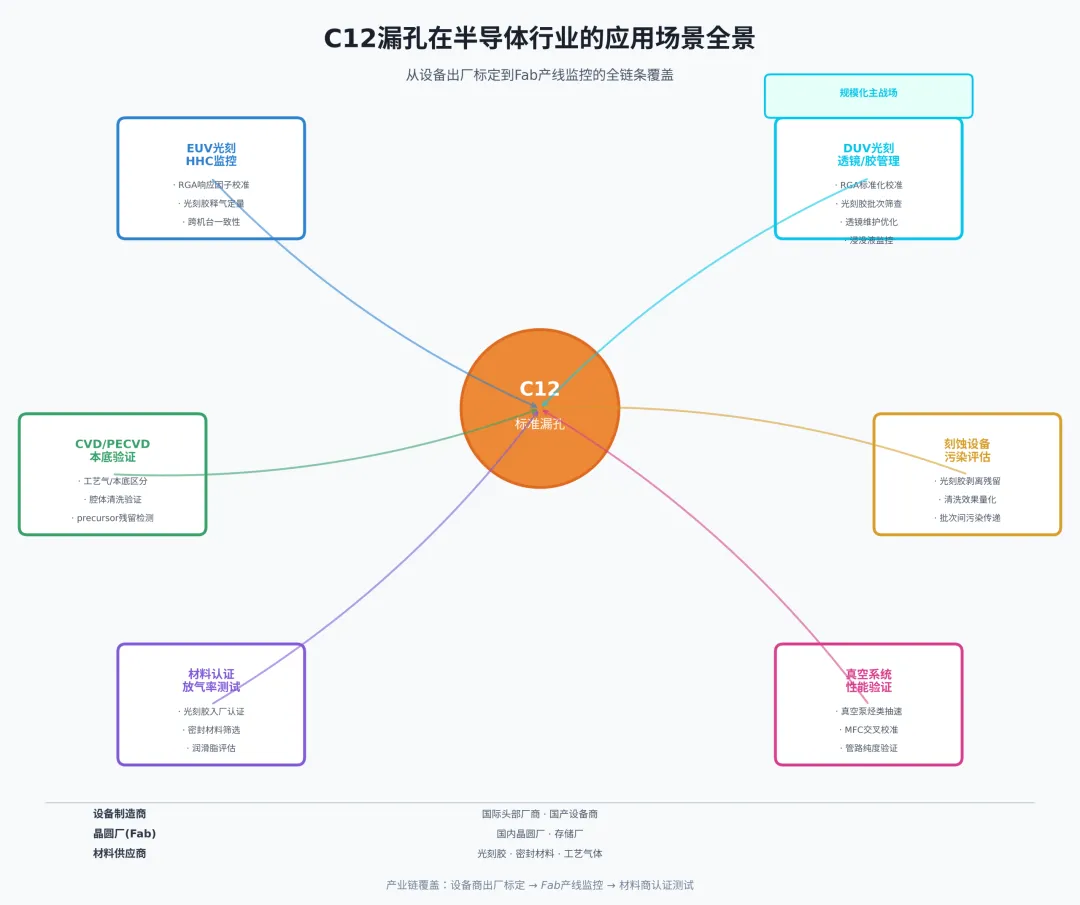

第二章：半导体行业应用场景分析

本章系统梳理C12漏孔在半导体制造全链条中的12个潜在应用场景，覆盖光刻、沉积、刻蚀、注入、热处理、量测、存储、传送等关键环节。

2.1 EUV光刻系统：HHC污染的绝对定量监控

2.1.1 问题定义

EUV光刻（波长13.5 nm）对碳氢化合物污染极度敏感：

• EUV光子（92 eV）可断裂C-H/C-C键，引发光化学反应
• 碳氢化合物在EUV光学元件（Mo/Si多层膜）表面沉积，导致反射率衰减
• 碳污染增长0.1 nm即可影响曝光剂量，进而影响关键尺寸（CD）

当前行业实践依赖：

1. 椭偏仪（Ellipsometry）：在线监测碳层厚度（结果导向）
2. 氢自由基清洗（HRC）：定期清除碳沉积（事后补救）
3. RGA趋势监控：设定m/z 43/57阈值报警（半定量）

缺失环节：腔体烃类通量的绝对定量测量（过程导向）。

2.1.2 C12漏孔的应用价值

场景A：RGA响应因子校准

• 将C12漏孔接入EUV腔体或校准腔
• 释放已知漏率的C₁₂H₂₆，记录RGA的m/z 43/57/71...170响应
• 计算响应因子 RF = RGA读数 / 已知漏率
• 此后RGA读数可转换为绝对分压或原子通量

场景B：光刻胶释气率定量认证

• 在EUV模拟曝光腔中，使用C12标定的RGA测量光刻胶释气
• 输出"X分子数/cm²·s"而非"Y任意单位"
• 建立光刻胶的绝对释气数据库，支撑工艺窗口设定

场景C：跨机台工艺一致性

• Fab内多台EUV机台的RGA使用同一C12标准源校准
• 消除设备间响应差异，实现"同一光刻胶，不同机台，相同监控标准"

2.1.3 技术可行性评估

2.2 DUV光刻系统：光刻胶释气与透镜污染监控

2.2.1 问题定义

DUV光刻（ArF 193nm、KrF 248nm）是成熟工艺节点（7nm~90nm）的主力设备，其真空系统同样面临碳氢化合物污染挑战：

• 光刻胶释气：ArF浸没式光刻胶中的溶剂残留、光致产酸剂（PAG）分解产物等，在曝光过程中释放烃类蒸气
• 透镜污染：DUV光学系统使用CaF₂和熔石英透镜，烃类沉积会导致透射率下降、像差增大
• 浸没液界面：ArF浸没式光刻中，水与光刻胶界面处的有机物迁移可能引入额外烃类污染源

与EUV相比，DUV的HHC问题严重性较低但普遍性更高：

• DUV光子能量（6.4 eV @ 193nm）不足以直接断裂C-C键，碳沉积速率远低于EUV
• 但DUV设备存量巨大（全球数千台），累积效应不可忽视
• 当前DUV设备的RGA监控同样处于"定性/半定量"状态，缺乏绝对定量能力

2.2.2 C12漏孔的应用价值

场景A：RGA标准化校准

• DUV扫描曝光腔（Scanner Chamber）和轨道单元（Track Unit）均配备RGA用于气氛监控
• 使用C12漏孔建立RGA对烃类的绝对响应因子
• 实现"不同代工厂、不同机台型号"的RGA读数可比

场景B：光刻胶批次一致性验证

• 同一型号光刻胶不同批次间的释气率可能存在差异
• 使用C12标定的测试平台，对新批次光刻胶进行快速释气率筛查
• 设定量化准入标准（如"批次释气率偏差 < ±15%"），避免不良批次入产线

场景C：透镜维护周期优化

• 当前DUV透镜清洗周期基于曝光剂量或经验时间（如每X万片晶圆）
• 通过C12标定的RGA监控腔体烃类累积通量，建立"烃类通量→透镜透射率衰减"的定量模型
• 实现从"固定周期清洗"到"条件触发清洗"的转化，降低非计划停机

场景D：浸没式光刻水循环监控

• ArF浸没式光刻中，去离子水循环系统的有机物含量影响成像质量
• C12漏孔可用于标定水循环管路中在线TOC（总有机碳）分析仪或RGA的响应
• 建立"水中有机物→晶圆表面缺陷"的定量关联

2.2.3 DUV与EUV场景对比

战略判断：DUV光刻是C12漏孔规模化应用的更广阔市场。虽然单台DUV的HHC问题不如EUV严峻，但DUV设备存量是EUV的10倍以上，且国产DUV设备（如某国产设备商的DUV+SAQP路线）正处于快速上量期。C12漏孔在DUV领域的"标准化校准+光刻胶批次管理"价值，可能比EUV领域的"绝对定量监控"更容易被客户理解和接受。

2.3 CVD/PECVD设备：工艺气体与本底烃的区分

2.3.1 问题定义

CVD设备使用大量有机前驱体（如TEOS、TMS、各种金属有机化合物），RGA监控面临挑战：

• 工艺气体与腔体本底烃的质谱峰重叠（如m/z 43在工艺气和光刻胶残留中均可能出现）
• 无法判断"当前读数来自工艺配方还是腔体污染"
• 腔体清洗后恢复验证缺乏量化标准

2.3.2 C12漏孔的应用价值

场景A：RGA基线校准

• 设备维护后，用C12漏孔验证RGA对烃类的响应基线
• 对比维护前后的响应因子变化，判断RGA状态是否正常

场景B：本底恢复验证

• 腔体清洗后，注入已知量的C12蒸气，对比理论值与实测值
• 若实测值显著高于理论值，说明清洗不彻底或存在其他烃类污染源

场景C：工艺气体纯度交叉验证

• 当工艺气体供应商更换时，用C12标定的RGA检测气体管路中的烃类杂质
• 建立"气体纯度-RGA读数"的定量关联

2.4 刻蚀设备：光刻胶剥离后的污染评估

2.4.1 问题定义

干法刻蚀后，腔体内壁会残留光刻胶分解产物（主要为烃类聚合物）。这些残留物：

• 影响后续批次的刻蚀均匀性
• 在后续工艺中作为释气源，污染晶圆
• 传统验证方法（He检漏）只能检测物理泄漏，无法检测化学残留

2.4.2 C12漏孔的应用价值

场景：清洗效果定量验证

• 刻蚀后、清洗后分别用C12标定的RGA扫描腔体
• 建立"烃类残留指数" = (清洗后m/z 43读数 / C12标准响应) × 校准系数
• 设定量化阈值（如"残留指数 < 10¹² molecules/cm²"视为合格）

2.5 材料认证实验室：光刻胶/密封胶/润滑脂的放气率测试

2.5.1 问题定义

半导体材料（光刻胶、O型圈密封材料、真空润滑脂）入Fab前需通过放气率测试。现有测试方法：

• TDS（热脱附谱）：可定性分析释气成分，但定量精度受加热速率、本底干扰影响
• RGA动态测试：将材料置于测试腔，用RGA监控压力上升，但RGA读数无法直接换算为放气率

2.5.2 C12漏孔的应用价值

场景：材料放气率绝对测量

• 在材料测试腔中集成C12漏孔作为RGA校准源
• 材料释气测试前，先用C12标定RGA的烃类响应
• 测试中直接输出"材料放气率 = X Pa·m³/s·g"或"Y molecules/s·cm²"
• 为Fab客户提供"带量纲"的认证报告，增强材料竞争力

2.6 真空泵/气体配送系统：MFC与泵性能的烃类维度验证

2.6.1 问题定义

• 干泵（Dry Pump）和分子泵（Turbomolecular Pump）对烃类的抽速 rarely 被定量验证
• 质量流量控制器（MFC）的校准通常使用N₂或Ar，对烃类工艺气的实际精度未知

2.6.2 C12漏孔的应用价值

场景A：真空泵烃类抽速测试

• 在泵测试台上，用C12漏孔产生已知烃类通量
• 测量泵入口和出口的烃类分压差
• 计算"烃类抽速 = Q / (P_in - P_out)"

场景B：MFC烃类响应校准

• 用C12漏孔作为微流量标准源，验证MFC在低流量烃类工况下的实际精度
• 替代"用MFC校准MFC"的不可靠循环

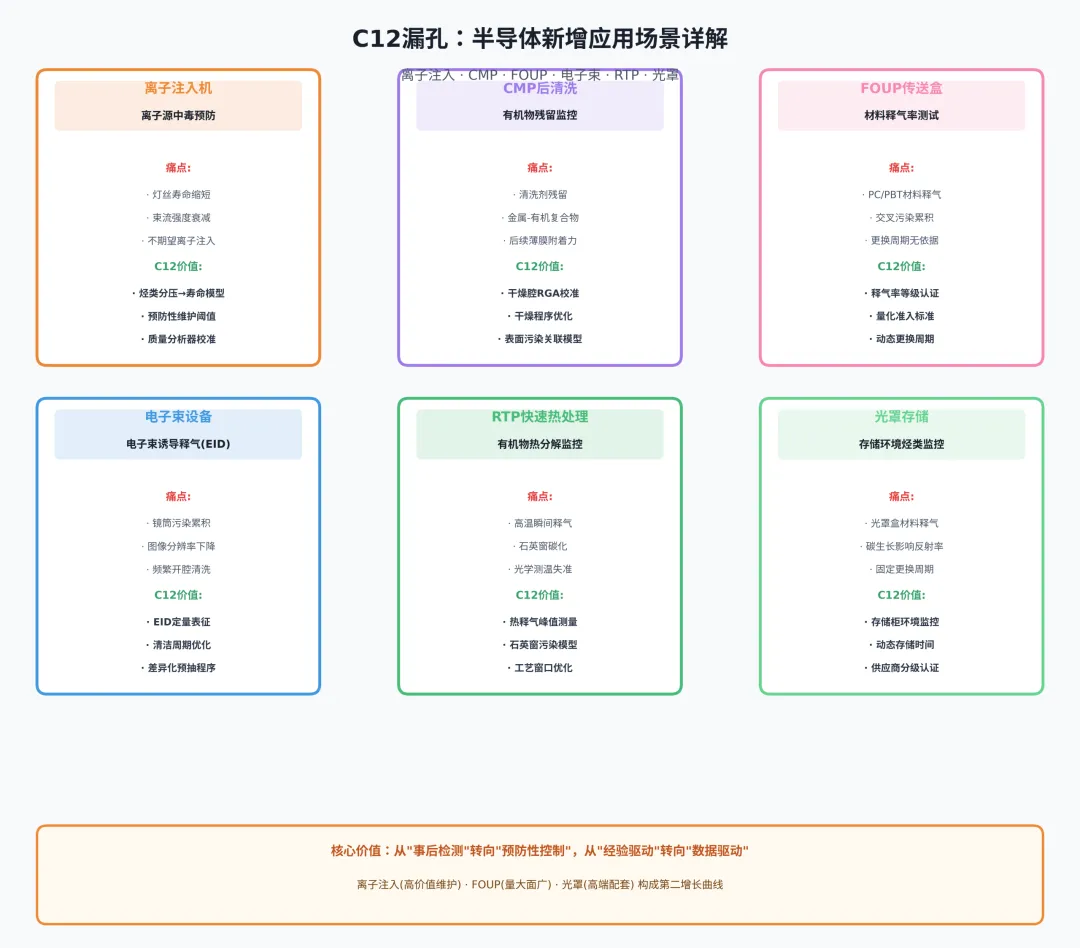

2.7 离子注入机：离子源中毒预防与束流稳定性

2.7.1 问题定义

离子注入机（Ion Implanter）使用高温离子源（如Bernas源、RF源）将掺杂元素（B、P、As等）电离并加速注入晶圆。离子源区域对真空环境要求极高：

• 离子源中毒：烃类分子进入离子源后，在高温等离子体环境下裂解并与灯丝/坩埚材料反应，导致：
• 灯丝寿命缩短（从数百小时降至数十小时）
• 离子源电离效率下降，束流强度衰减
• 不期望的碳/氢离子被注入晶圆，造成污染
• 质量分析器污染：磁分析器（Magnet Analyzer）或四极分析器中的碳沉积会改变磁场分布，导致质量分辨率下降
• 当前监控手段：主要依赖He检漏验证真空密封性，对烃类本底缺乏定量监控

2.7.2 C12漏孔的应用价值

场景A：离子源区域烃类本底定量

• 在离子源腔体和维护腔中安装C12标定的RGA
• 建立"烃类分压→离子源寿命衰减"的定量模型
• 设定预防性维护阈值（如"C12等效分压 > 10⁻⁸ Pa时预警"）

场景B：质量分析器校准

• 使用C12漏孔释放已知通量的烃类，验证质量分析器对碳氢碎片的分辨能力
• 检测m/z 12（C⁺）、m/z 13（CH⁺）等轻离子峰的基线漂移
• 确保低质量端（< m/z 20）的检测灵敏度满足工艺要求

场景C：不同掺杂工艺的兼容性验证

• 高能注入（HE）与大电流注入（MC）对离子源污染敏感度不同
• 使用C12标定的RGA对比不同工艺条件下的烃类累积速率
• 优化工艺切换时的腔体purge程序

2.8 CMP（化学机械抛光）后清洗：有机物残留监控

2.8.1 问题定义

CMP后的晶圆清洗（Post-CMP Clean）使用多种有机清洗剂（如柠檬酸、草酸、TMAH等），干燥后可能残留：

• 有机物薄膜：影响后续薄膜沉积的附着力
• 金属-有机复合物：在退火过程中分解，造成金属污染
• 当前监控手段：主要依赖接触角测量和XPS表面分析，缺乏在线监控手段

2.8.2 C12漏孔的应用价值

场景：清洗设备真空干燥腔的RGA校准

• CMP清洗后的旋转干燥（Spin Dry）或马兰戈尼干燥（Marangoni Dry）在真空或低压环境下进行
• 使用C12标定的RGA监控干燥腔的烃类残留
• 建立"干燥腔烃类分压→晶圆表面碳污染"的定量关联
• 优化干燥程序参数（温度、时间、N₂ purge流量）

2.9 晶圆传送盒（FOUP）与存储环境

2.9.1 问题定义

FOUP（Front Opening Unified Pod）是晶圆在产线内传送和暂存的容器：

• 材料释气：FOUP本体（PC、PBT等材料）及内部密封圈会缓慢释放烃类
• 交叉污染：前一道工序的残留物（如光刻胶蒸气）在FOUP内累积，影响后续工序
• 当前监控手段：几乎无在线监控，主要靠定期更换FOUP和AMC（Airborne Molecular Contamination）过滤器

2.9.2 C12漏孔的应用价值

场景：FOUP释气率标准化测试

• 在FOUP测试腔中，使用C12标定的RGA测量不同品牌/批次FOUP的释气率
• 建立"FOUP释气率→晶圆表面有机物增长"的定量模型
• 为FOUP供应商提供"带量纲"的质量认证数据
• 设定FOUP使用寿命的量化标准（而非固定更换周期）

2.10 电子束量测/检测设备：电子束诱导释气（EID）

2.10.1 问题定义

电子束检测（eBeam Inspection）和CD-SEM等设备：

• 电子束诱导释气：高能电子束（1~30 keV）轰击晶圆表面，导致光刻胶/有机物分解释气
• 腔体污染累积：释气物在电子镜筒和探测器表面沉积，导致：
• 图像分辨率下降
• 探测器灵敏度衰减
• 需要频繁的开腔清洗
• 当前监控手段：RGA监控但无定量校准，主要靠定期维护

2.10.2 C12漏孔的应用价值

场景：EID定量表征

• 使用C12标定的RGA测量电子束照射前后的腔体烃类变化
• 建立"电子束剂量→释气率→腔体污染速率"的定量模型
• 优化电子束设备的清洁周期和真空泵配置
• 为不同样品（光刻胶/刻蚀后/沉积后）制定差异化的预抽真空程序

2.11 退火/快速热处理（RTP）设备：有机物热分解监控

2.11.1 问题定义

RTP设备（如尖峰退火、激光退火）在高温（>1000°C）下进行：

• 有机物热分解：晶圆表面残留的微量有机物在高温下瞬间分解，产生大量烃类蒸气
• 石英窗污染：烃类在石英观察窗上沉积碳化，影响光学测温精度
• 当前监控手段：几乎无在线烃类监控，主要靠工艺后抽检

2.11.2 C12漏孔的应用价值

场景：RTP腔体烃类本底标定

• 在RTP设备预热阶段，使用C12标定的RGA建立腔体烃类本底基线
• 对比不同晶圆批次的"有机物热释气峰值"
• 建立"热释气峰值→石英窗污染速率→测温偏差"的定量模型
• 优化RTP工艺窗口，避免因有机物残留导致的温度测量失准

2.12 光罩（Mask/Reticle）存储与传送

2.12.1 问题定义

EUV光罩和DUV光罩对表面洁净度要求极高：

• 光罩盒（Pod）释气：光罩存储和传送容器的材料释气可能沉积在光罩表面
• EUV光罩的碳污染：EUV光罩表面的碳生长会改变反射率，影响曝光精度
• 当前监控手段：主要依靠定期清洗和表面检测，缺乏预防性监控

2.12.2 C12漏孔的应用价值

场景：光罩存储环境烃类监控

• 在光罩存储柜（Stocker）和传送腔（Load Port）中配置C12标定的RGA
• 建立"存储环境烃类分压→光罩表面碳生长速率"的定量模型
• 设定光罩存储时间的动态上限（而非固定周期）
• 为光罩盒材料供应商提供释气率认证标准

第三章：技术意义与战略价值

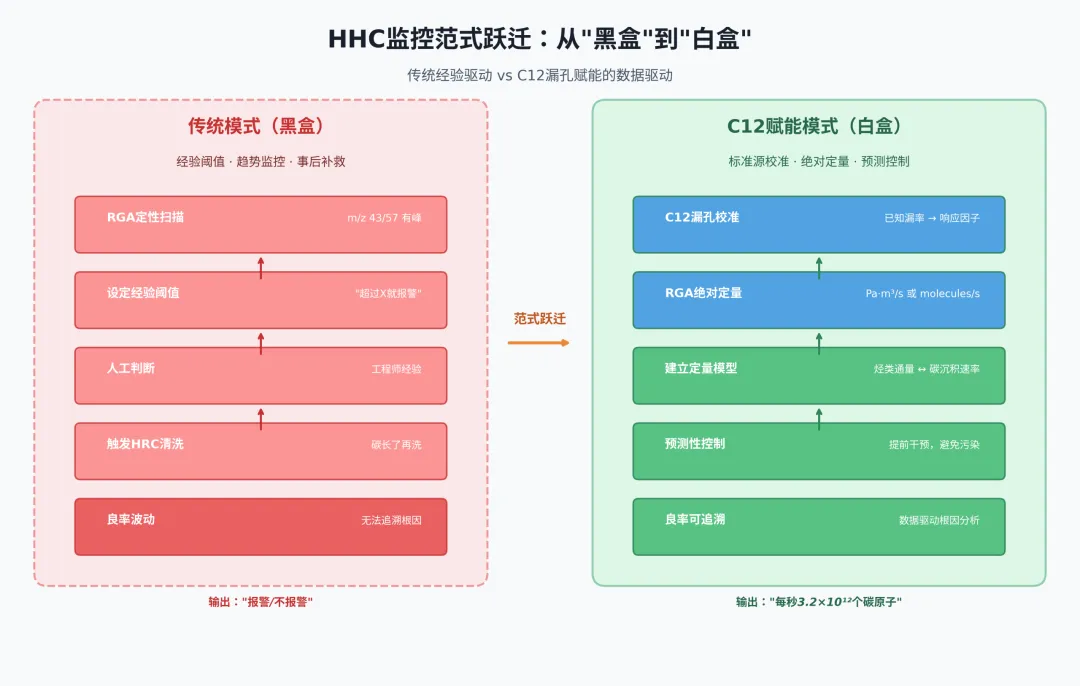

3.1 从"定性趋势"到"绝对定量"的范式跃迁

当前半导体真空监控的行业范式：

经验阈值 → 报警 → 人工干预 → 事后补救（黑盒模式）

C12漏孔推动的新范式：

标准源校准 → 绝对定量 → 预测模型 → 预防性控制（白盒模式）

核心价值：将"猜测"转变为"数据"，使HHC管控从"艺术"升级为"科学"。

3.2 国产半导体设备的差异化竞争力

对于国产设备商：

战略意义：在国产替代从"能用"向"好用"演进的关键期，"计量溯源能力"可能成为非对称优势——不是在某项成熟指标上做得更好，而是在对方尚未重视的维度上建立新标准。

特别值得关注的是离子注入机和FOUP两个场景：

• 离子注入机：单次预防性维护可避免3~5次非计划停机，ROI极高，是"高价值维护"的典型场景
• FOUP：全球存量数百万个，C12漏孔可推动从"黑盒竞标"转向"白盒分级"，是"量大面广"的标品机会

3.3 Fab厂的数据资产积累

晶圆厂的核心竞争力之一是工艺数据库。C12漏孔的贡献：

• 统一量纲：使不同代工厂、不同机台的HHC数据具有可比性
• 工艺传承：工程师调动的知识流失可通过"带量纲的标准操作程序"缓解
• AI就绪：绝对定量数据可直接输入机器学习模型，预测碳污染对良率的影响

第四章：产业化路径与展望

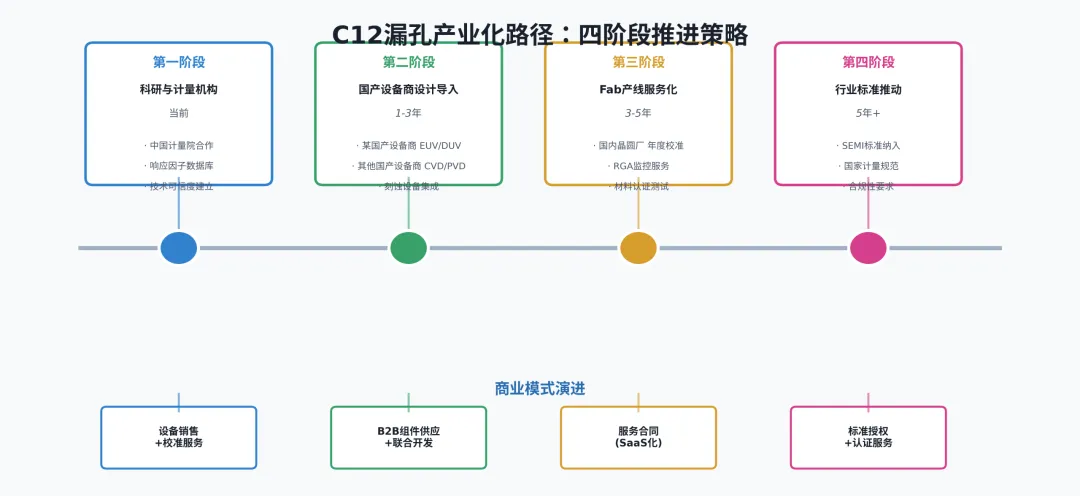

4.1产业化推进路径

第一阶段：科研与计量机构（当前）

• 目标用户群体：中国计量院、EIDEC、FOM等研究机构
• 价值：建立技术可信度，积累响应因子数据库
• 商业模式：设备销售 + 校准服务

第二阶段：国产设备商设计导入（当前-3年）

• 目标用户群体：某国产设备商（已实现百台级采购应用，覆盖DUV/EUV/CVD/刻蚀等多类设备）、其他国产设备商
• 价值：作为RGA校准模块的标配/选配件
• 商业模式：B2B组件供应 + 联合开发

第三阶段：Fab产线服务化（3-5年）

• 目标用户群体：国内晶圆厂
• 价值：年度RGA校准服务、光刻胶认证测试外包
• 商业模式：服务合同（SaaS化思维）

第四阶段：行业标准推动（5年+）

• 目标：推动SEMI标准纳入"烃类RGA校准"要求
• 价值：从"可选工具"变为"合规要求"
• 商业模式：标准授权 + 认证服务

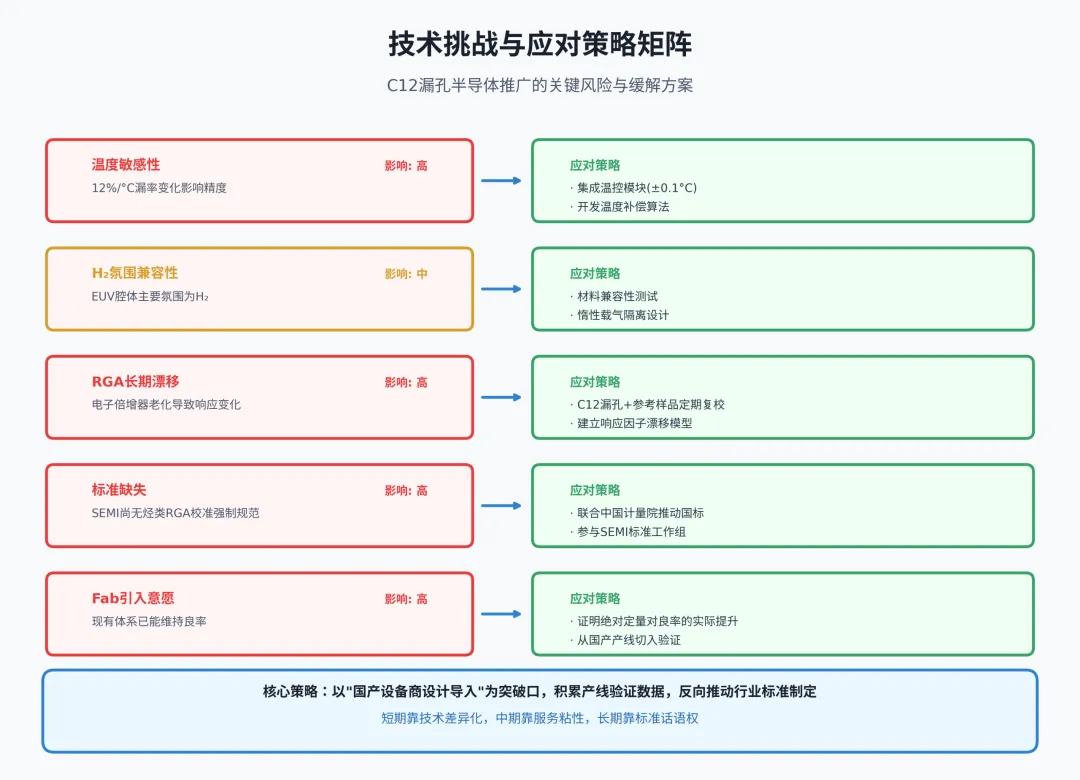

4.2 技术挑战与应对措施

4.3 未来发展趋势

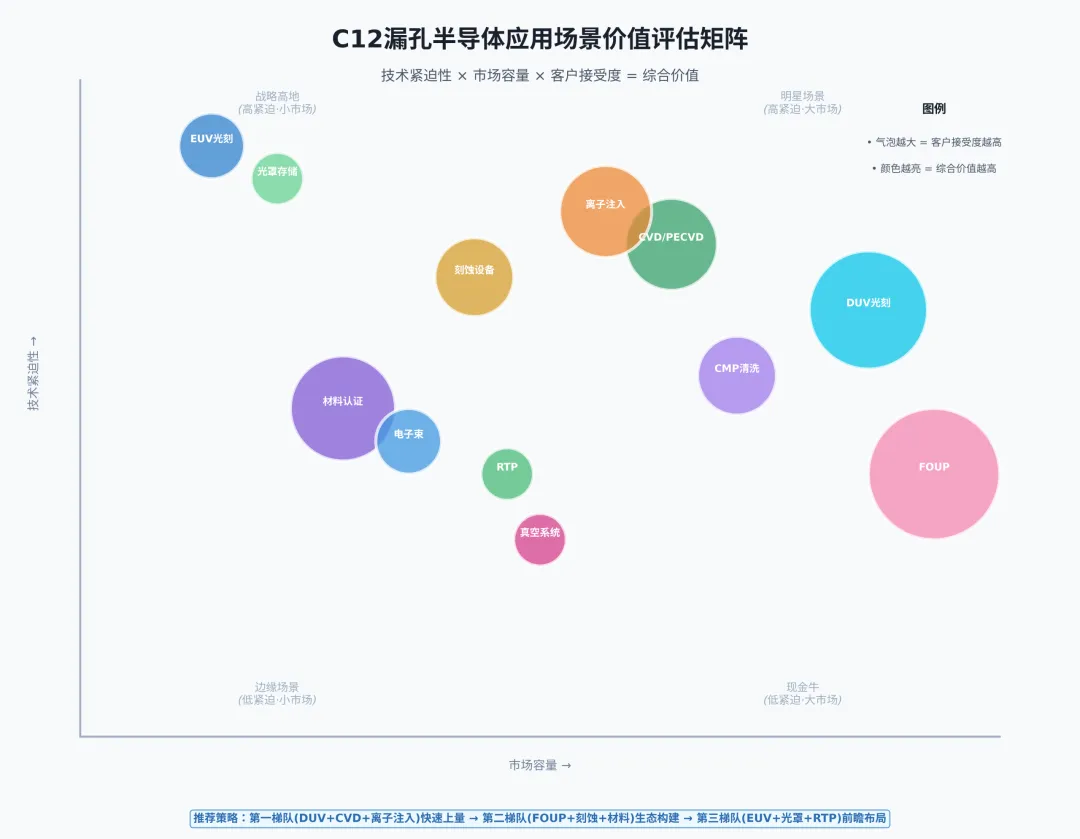

上图将12个应用场景按"技术紧迫性×市场容量×客户接受度"进行四象限评估，为资源投入优先级提供数据支撑。

当前C12漏孔已在某国产设备商实现百台级采购和应用，覆盖DUV、EUV、CVD、刻蚀等多类设备平台。这标志着该技术已从实验室走向工程化验证，并进入规模化部署阶段。基于此基础，未来展望如下：

短期（1-2年）：

• 以已落地的国产设备商为标杆，向其他国产设备商推广
• 重点拓展DUV光刻、CVD/PECVD、离子注入机三大场景：技术匹配度高、客户痛点明确、ROI可量化
• 启动FOUP释气率标准化测试的试点，与头部FOUP供应商建立联合认证体系
• 积累不同设备型号、不同工艺条件下的响应因子数据库
• 建立"C12漏孔 + RGA + 温控"的模块化校准subsystem，降低集成门槛

中期（3-5年）：

• 从"设备出厂标定"延伸至"Fab产线在线校准"，形成全生命周期计量覆盖
• 与光刻胶厂商联合建立"绝对释气率认证体系"，推动材料入厂标准的升级
• 拓展FOUP、光罩存储、电子束设备等新增场景的规模化应用
• 探索"校准即服务"（Calibration-as-a-Service）商业模式，降低Fab一次性投入
• DUV领域的规模化应用反哺EUV领域的技术成熟度

长期（5年+）：

• 若国产EUV量产时间表兑现，C12漏孔有望成为EUV真空系统的事实标准配置
• 推动SEMI/国标将"烃类RGA绝对校准"纳入设备验收规范
• 从"半导体专用工具"拓展至"泛真空领域标准源"（如航天、核工业、科研装置）

最终判断：C12漏孔不是半导体制造的"必需品"（现有技术已能维持生产），但它是**"下一代精细化管控的使能器"**。在国产半导体产业从"追赶"转向"并跑"甚至"领跑"的关键阶段，这类"定义新标准"的技术，可能比"优化旧指标"的技术更具战略价值。特别是在DUV光刻这一"量大面广"的领域，C12漏孔的标准化校准价值将随着国产设备上量而快速放大。

附录：白皮书插图清单

白皮书编制说明

本白皮书基于公开技术文献、行业访谈及工程推演编制，部分应用场景为前瞻性分析，实际落地需结合具体设备参数和Fab工艺验证。

关键词：正十二烷标准漏孔；RM5C12；残余气体分析仪；RGA校准；碳氢化合物污染；EUV光刻；DUV光刻；离子注入；FOUP；真空计量；国产半导体设备

本白皮书完成日期：2026年5月
