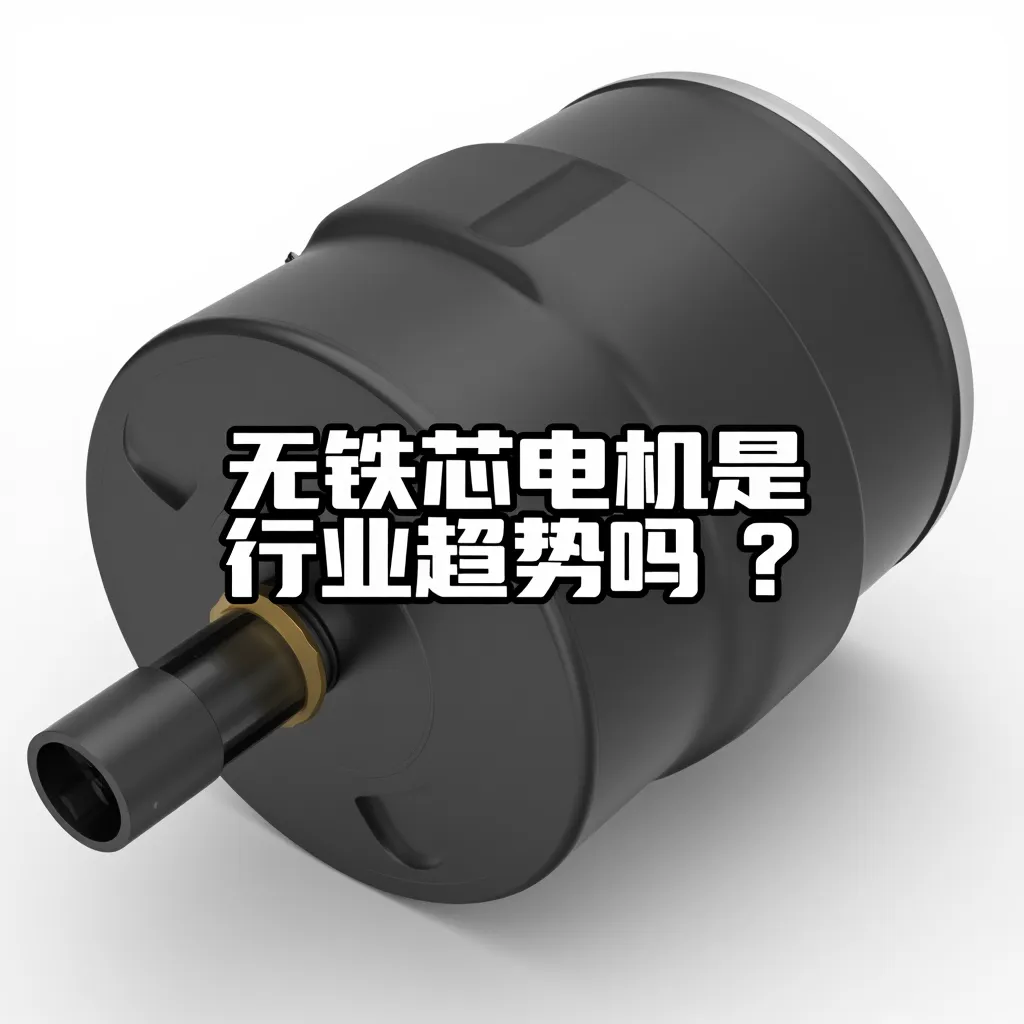

上部：无铁芯电机发展趋势分析
电机未来发展方向是去掉铁芯结构吗？是的，可以说“电机无铁芯化”是行业发展的重要趋势之一，尤其是在对高精度、高动态响应有极致要求的特定领域，增长势头非常强劲。多个权威市场报告的数据都印证了这一趋势：
整体市场持续增长：全球无铁芯电机市场在2024年的规模为23.31亿美元，预计到2031年将达到32.20亿美元，年复合增长率（CAGR）为5.5%。
前沿：双转子电机是什么？它是电机行业未来发展趋势吗？它会用到哪些绝缘材料？
一，细分品类增速亮眼：
1.微型无铁芯电机：2025年市场规模为13.22亿美元，预计到2032年将达到21.95亿美元，年复合增长率（CAGR）为7.6%。
2.无铁芯直线伺服电机：其2025年至2032年的年复合增长率（CAGR）高达9.12%，是所有品类中增速最快的之一。
3.无刷空心杯电机：作为无铁芯电机的重要分支，2025年收入规模约62.56亿元，预计到2032年将达到109.0亿元，年复合增长率（CAGR）为8.0%。
4.新兴应用驱动：在医疗设备和机器人灵巧手等新兴领域，空心杯电机的复合年增长率甚至超过18%。
前沿：未来电机可以不再需要绝缘材料吗？电机最新技术商业化前景揭秘
?二，增长的主要驱动力与应用领域
这股趋势的背后，是多个前沿科技领域对高性能动力核心的迫切需求。无铁芯电机凭借其独特的优势，正在这些领域扮演着越来越关键的角色。
1.核心优势
与传统电机相比，无铁芯电机的核心优势主要体现在：
--极致效率，节能节材：由于消除了铁芯带来的铁损（磁滞与涡流损耗），其系统效率可达95%以上，并节约大量钢材和硅钢片，符合绿色节能趋势。
--高动态响应：无铁芯结构使电机转子惯量极小，带来毫秒级的加速和响应能力。
--无齿槽效应，运行平稳：从根本上消除了齿槽转矩，使电机在低速运行时也能保持极高的平滑性，是微米级甚至纳米级定位的基础。
--高功率密度，轻便小巧：相比传统电机，其体积和重量可大幅降低，功率体积比可达30mW/cm³，产品体积可减少1/3以上。
2.关键应用领域
这些优势使得无铁芯电机在以下对性能要求苛刻的领域成为关键驱动部件：
--人形机器人：高动态响应和低惯量使其成为机器人灵巧手、关节等高性能执行器的理想选择。
--医疗器械：其运行平稳、噪音低、精度高的特点，被广泛用于手术机器人、人工心脏泵、高端牙科设备等。
--半导体制造：凭借纳米级定位精度和无齿槽效应，成为光刻机、晶圆检测等核心设备的标配。
--航空航天：体积小、重量轻且可靠性高，被用于卫星姿态控制、无人机驱动等。
--高端工业自动化：在精密数控机床、激光加工、自动化检测等领域，提供高加速度和微米级重复定位精度。
--消费电子：在无人机云台、高端光学防抖、智能家居等产品中提供稳定可靠的精密驱动。
--新能源汽车：在轮毂电机等先进驱动方案中，其高功率密度和轻量化优势尤为突出。观点：中国直线电机行业市场状况及发展趋势深度分析（2021-2026年）
3.持续突破：关键技术进展
技术上的不断突破也为无铁芯电机的普及扫清了障碍。例如：
--更大功率突破：国内团队已成功研制出功率覆盖3KW到300KW的轴向磁通无铁芯盘式电机，解决了传统无铁芯电机功率受限的问题。
--更高精度与速度：新一代无铁芯直线电机可实现±0.5μm~±1μm的微米级重复定位精度和高达10G的加速度。
--特殊环境应用：磁悬浮无铁芯直线电机、超薄力矩电机等新结构的出现，进一步拓展了其应用边界。
全面分析国产芳纶复合纸和进口杜邦芳纶复合纸的研究报告（杜邦NOMEX已经出售）
三，并非万能：它现存的挑战问题
尽管趋势明显，但无铁芯电机目前并非在所有场景下都能取代传统电机，它仍面临一些挑战：
1.成本相对较高：为补偿无铁芯带来的磁路磁阻，需使用更多、更高性能的稀土磁铁，导致材料成本上升。
2.高速有优势，中低速不明显：无铁芯电机消除铁损的优势在高转速下特别显著；中低速运行时，其效率优势会被传统电机的高效设计抵消一部分。
3.推力相对有限：在相同体积下，其推力通常小于有铁芯电机，更适用于轻负载场景。
4.散热问题需特殊设计：缺少铁芯作为散热通道，导致热量集中在绕组，需采用特殊结构设计或灌封胶等导热材料来散热。
5.复杂工艺：无铁芯线圈的制造工艺比传统线圈更复杂，对生产设备和精度要求更高，影响了大规模普及。
6.技术尚未完全成熟：特别是在大功率应用领域，技术仍处于发展前期，可靠性和市场验证需要时间。
?上部总结

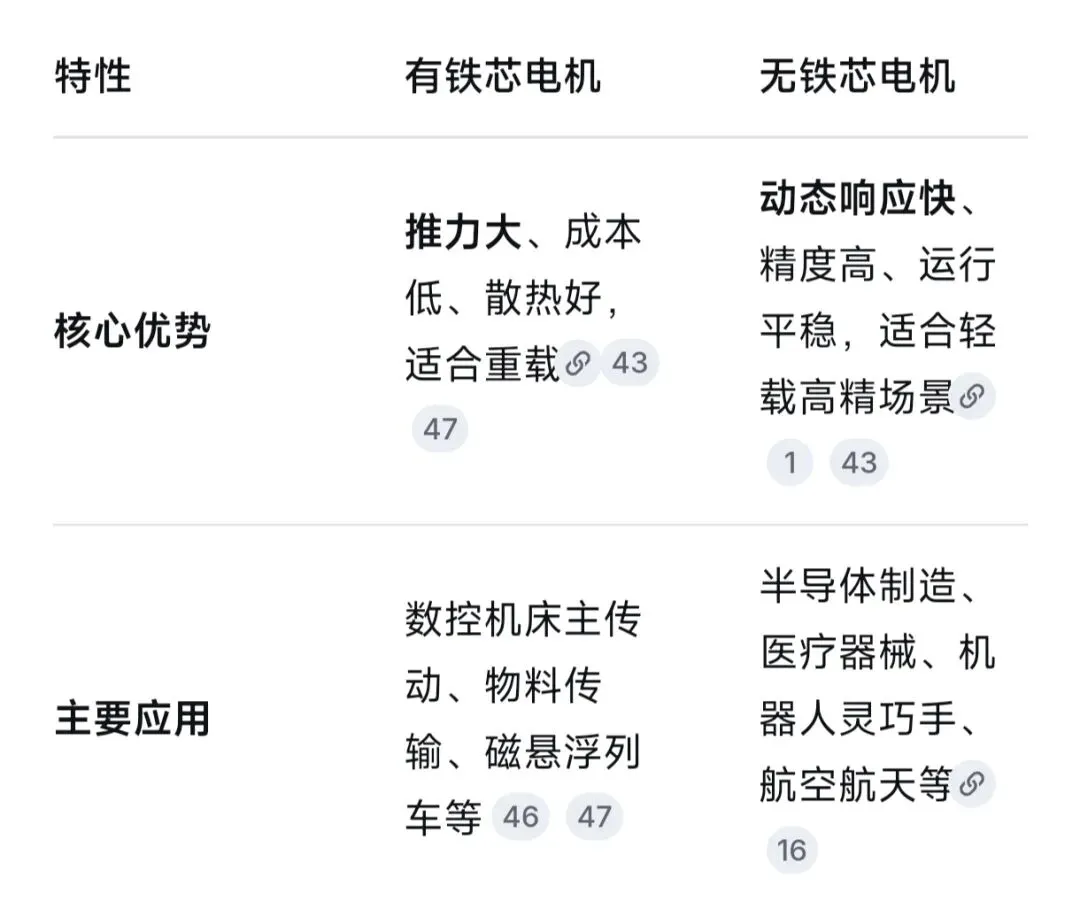

电机无铁芯化并非要完全取代传统电机，而是作为一种互补技术，在高精尖领域开辟了新的增长路径。 它的趋势性体现在多个高增长领域和关键技术指标的代际优势上。目前，传统有铁芯电机与无铁芯电机各有侧重，形成了长期并存的格局。
1.有铁芯电机主要应用：数控机床主传动、物料传输、磁悬浮列车等。
2.无铁芯电机主要应用：半导体制造、医疗器械、机器人灵巧手、航空航天等。
如果更看重极致的精度、速度和动态响应，无铁芯电机是更优的选择。如果主要需求是大推力、重负载和成本控制，传统有铁芯电机仍然是更成熟、经济的方案。
下部：无铁芯电机还需要绝缘材料吗？
这个问题的答案很明确：即便没有铁芯，电机依然需要绝缘材料。
“没有铁芯”通常指的是无铁芯电机（如空心杯电机、盘式电机等）。它们去掉了传统电机中由硅钢片叠成的铁芯，但绝缘材料仍然是必不可少的。原因如下：
1.防止绕组内部短路：电机的线圈由一圈圈漆包线绕成。漆包线表面的绝缘漆就是最基本的绝缘材料。如果没有它，相邻的导线会直接接触，电流就会“抄近路”发生短路，线圈就无法正常工作。
2.实现不同相绕组间的绝缘：任何多相电机（如常见的三相电机），其不同相的绕组之间必须可靠绝缘。如果相间绝缘失效，会导致巨大的相间短路电流，瞬间烧毁电机。
3.保障绕组与外壳等部件间的绝缘：线圈与电机的外壳、转轴、磁钢等金属部件之间必须绝缘。没有铁芯，线圈可能直接固定在工程塑料骨架上，但线圈本身与这些导电部件之间仍需满足安规标准的绝缘要求，以防漏电伤人。
4.提供机械保护和固定：无铁芯电机的线圈自身没有硬性的铁芯支撑，结构更脆弱。绝缘浸渍漆、绝缘胶、灌封材料等，不仅能提供电气绝缘，更能将线圈牢固地粘结成一个整体，防止振动中导线磨损断裂。
5.承受电压应力和抑制电晕：电机运行时会承受电压波动。在高压或高频应用中，没有绝缘材料的保护，导线间或导线与地之间的空气会发生局部放电（电晕），长期会侵蚀导线。优质的绝缘材料可以有效避免这个问题。
6.一个容易产生的误解是：认为铁芯需要绝缘是为了防止“涡流”，所以去掉铁芯就不需要绝缘了。但铁芯的绝缘（如硅钢片表面的绝缘层）与绕组的绝缘是完全两回事。前者主要为了减少涡流损耗，后者是为了保证电气安全和功能。
高端油冷电机只能在PPS薄膜和芳纶纸两种绝缘材料二选一时怎么办？
总结一下：
1.传统电机：需要绕组绝缘 + 铁芯绝缘（防涡流）。
2.无铁芯电机：绕组绝缘必不可少，只是不需要铁芯绝缘。
但无铁芯电机对绝缘材料的机械加固性能和导热性能（帮助散热）要求可能更高。可以说，绝缘材料对于任何电机而言都是保证安全、可靠运行的基础。只是注意：无铁芯电机对于传统绝缘纸或者绝缘膜一类的绝缘材料需求会大幅降低甚至不用。
