该报告深入分析混合键合技术的发展现状、应用场景与未来趋势，核心内容如下：

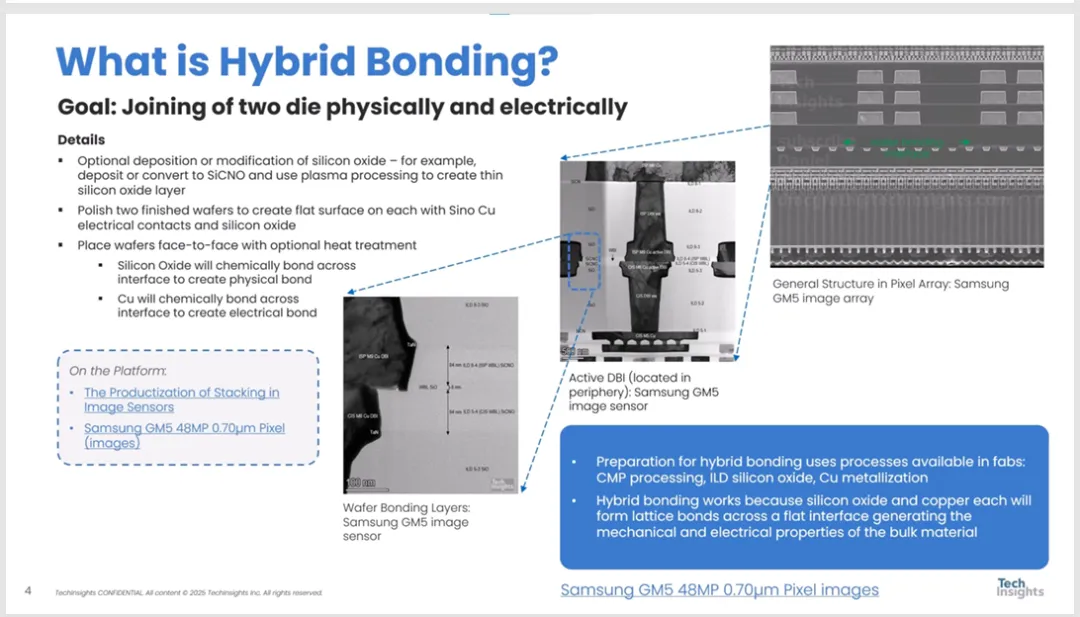

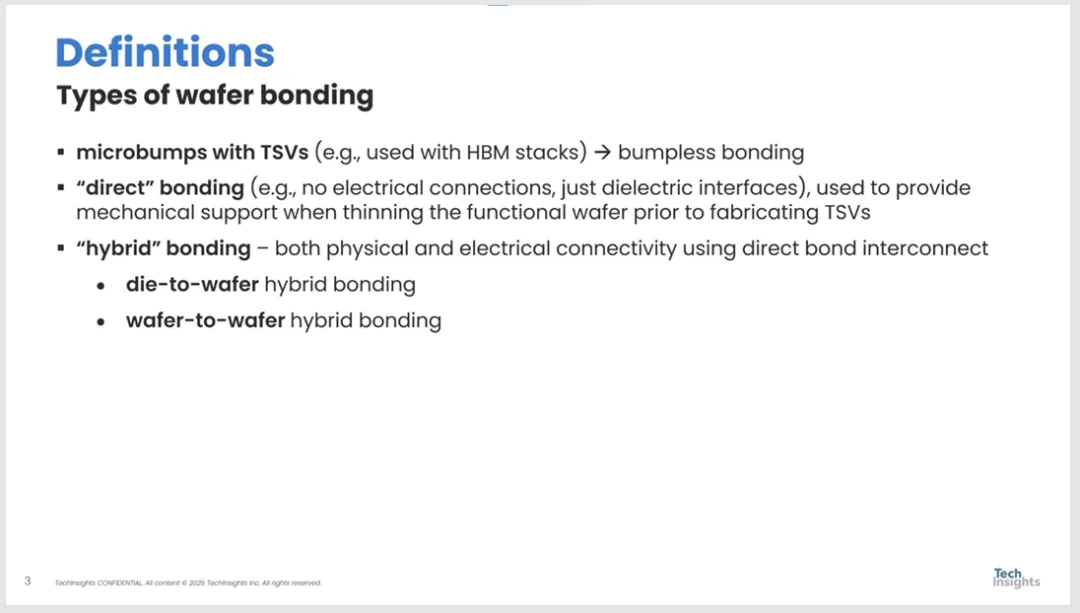

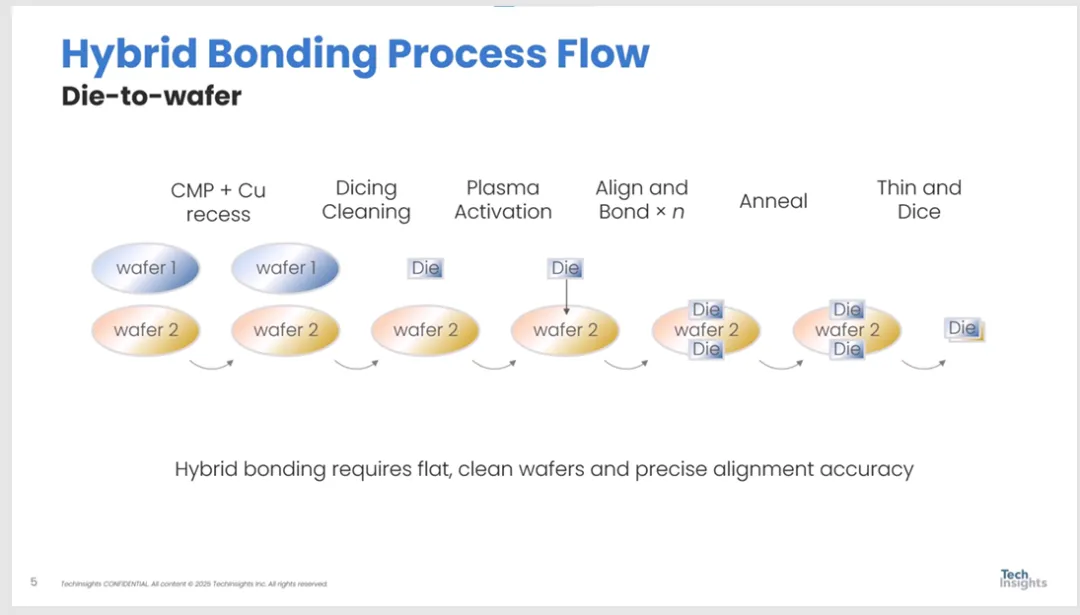

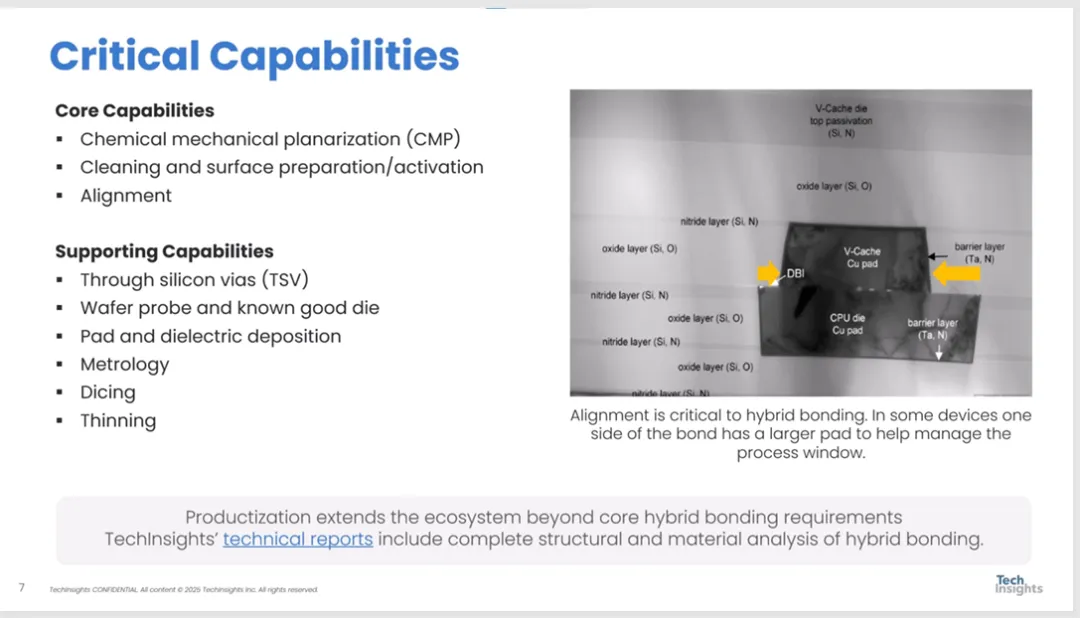

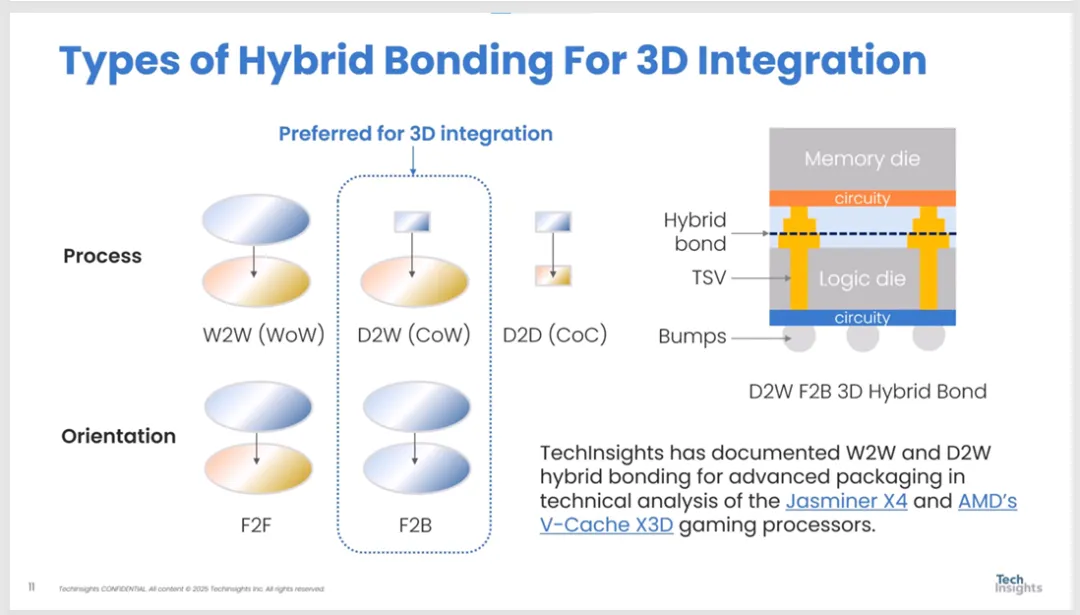

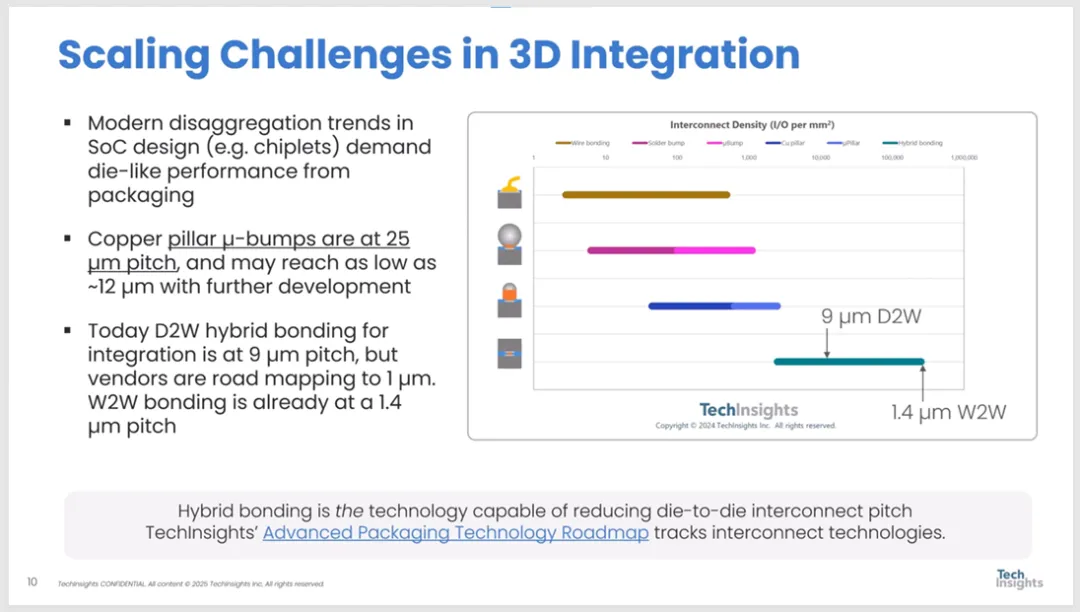

技术本质与优势方面，混合键合是通过氧化硅物理键合与铜 - 铜直接电连接的 3D 集成技术，无需凸点，具备超高互连密度与低延迟优势。核心工艺包括化学机械抛光、表面清洁激活、精准对准等，支持晶圆对晶圆（W2W）、芯片对晶圆（D2W）、芯片对芯片（D2D）三种集成方式，当前 W2W 键合间距已达 1.4μm，D2W 为 9μm。

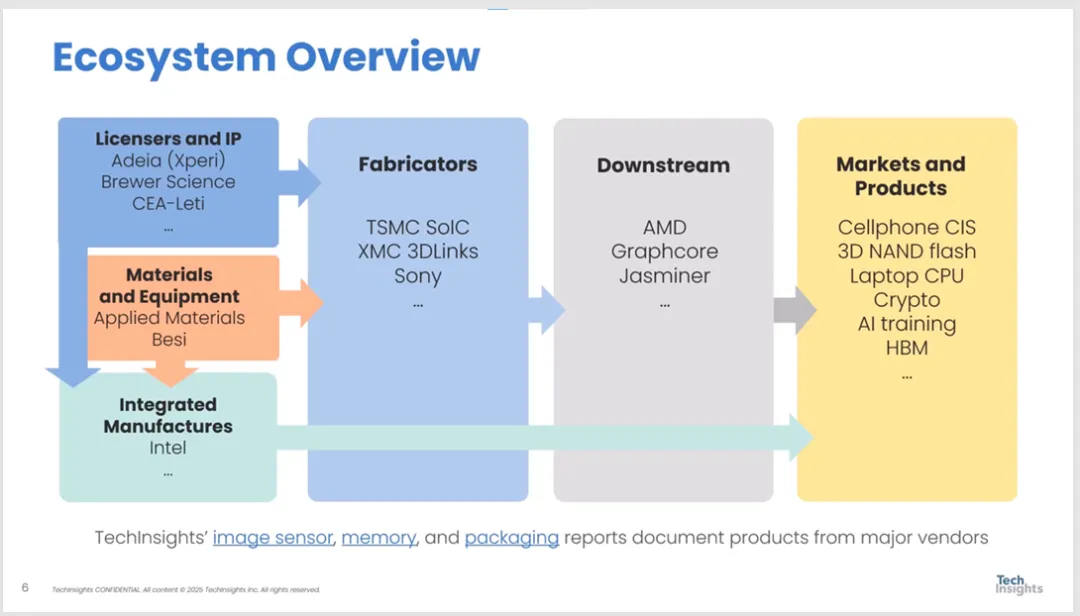

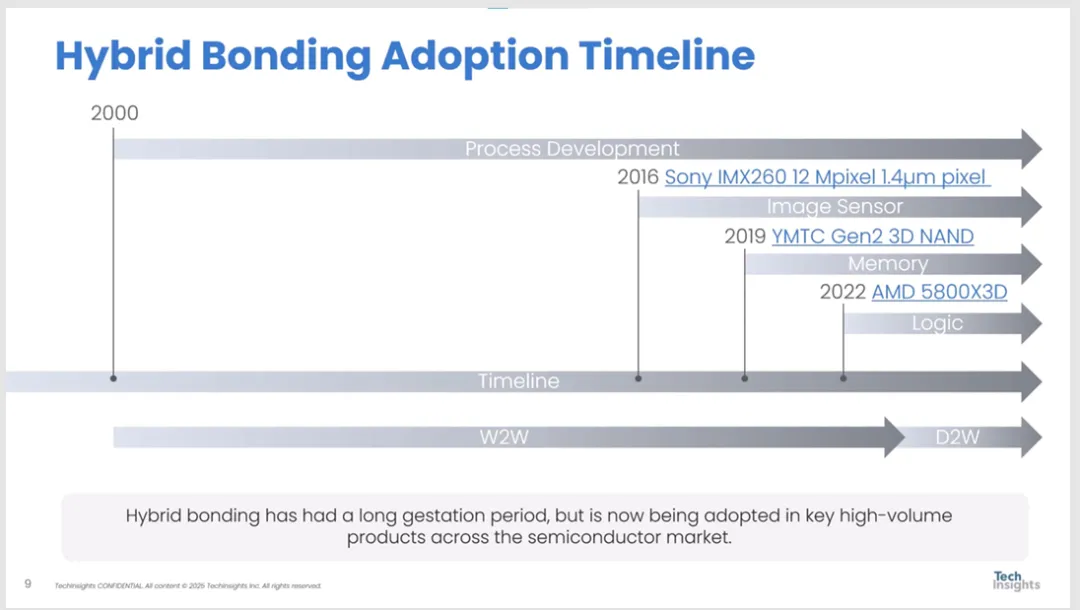

应用与产业现状方面，技术已在图像传感器（渗透率近 100%）、3D NAND、HBM、逻辑芯片等领域规模化应用。代表性案例包括 AMD 3D V-Cache 处理器、长江存储 Xtacking 系列 3D NAND、三星 GM5 图像传感器等。产业链涵盖 IP 授权商（如 Adeia）、设备材料商（如应用材料）、制造商（台积电、英特尔、索尼）及终端应用企业，生态日趋成熟。

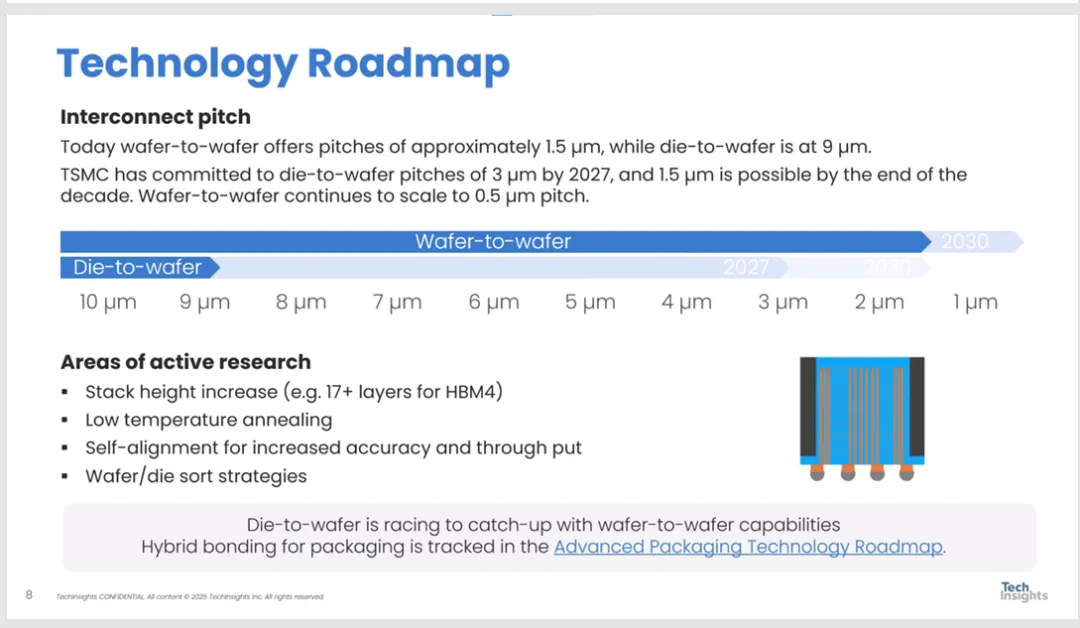

技术 roadmap 与挑战方面，未来键合间距将持续缩小，目标 2027 年 D2W 达 3μm，2030 年 W2W 达 0.5μm；同时聚焦堆叠层数提升、低温退火等研究方向。但行业仍面临良率损失、切割污染、散热难题及高成本等挑战，制约规模化推广。
市场驱动与前景方面，AI、HPC 对高带宽低延迟互连的需求是核心驱动力，HBM 模块将成为增长最快的应用领域，其次是 3D NAND。混合键合不仅推动存储与逻辑芯片性能升级，还将助力后端供电网络（BSPDN）等新型架构落地，成为半导体 3D 集成的关键支撑技术。
