玻璃基板行业分析:CPO光电共封装中替代部分硅基光电集成载体

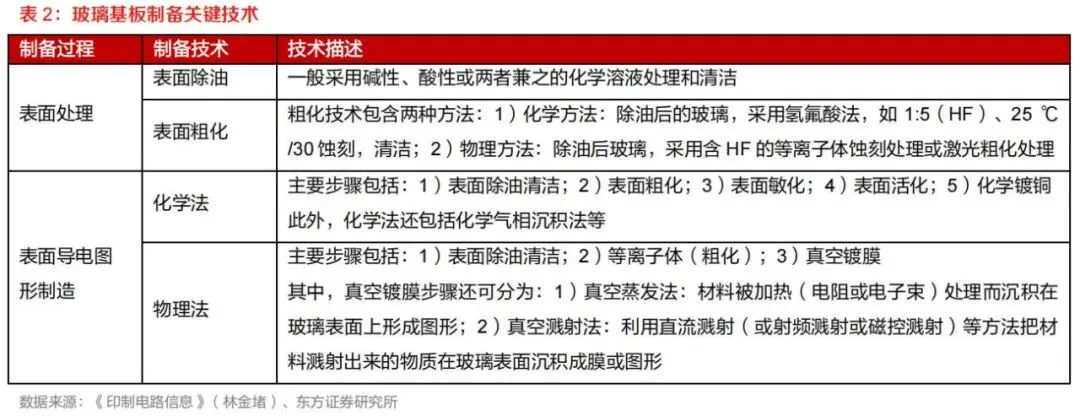

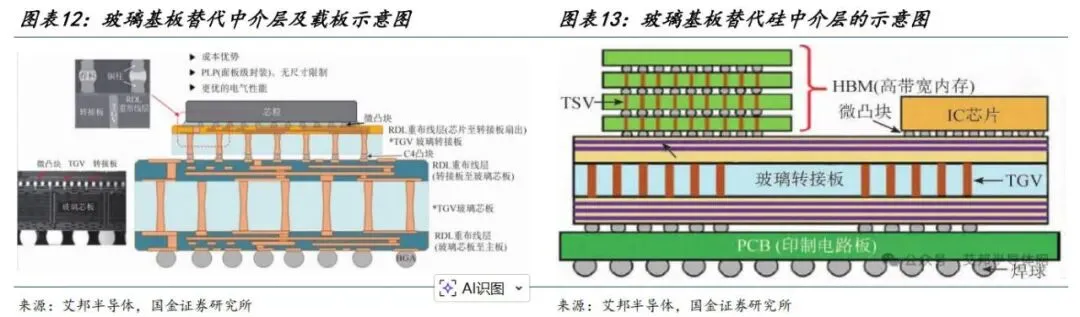

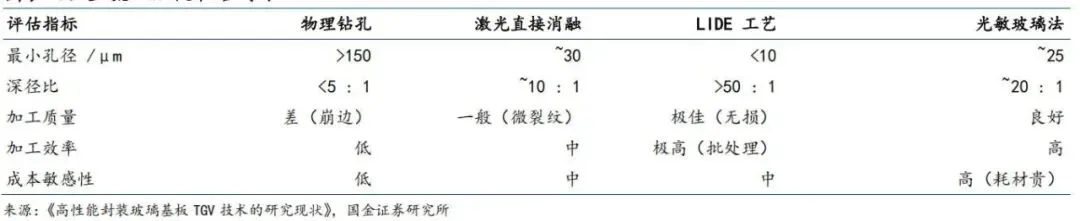

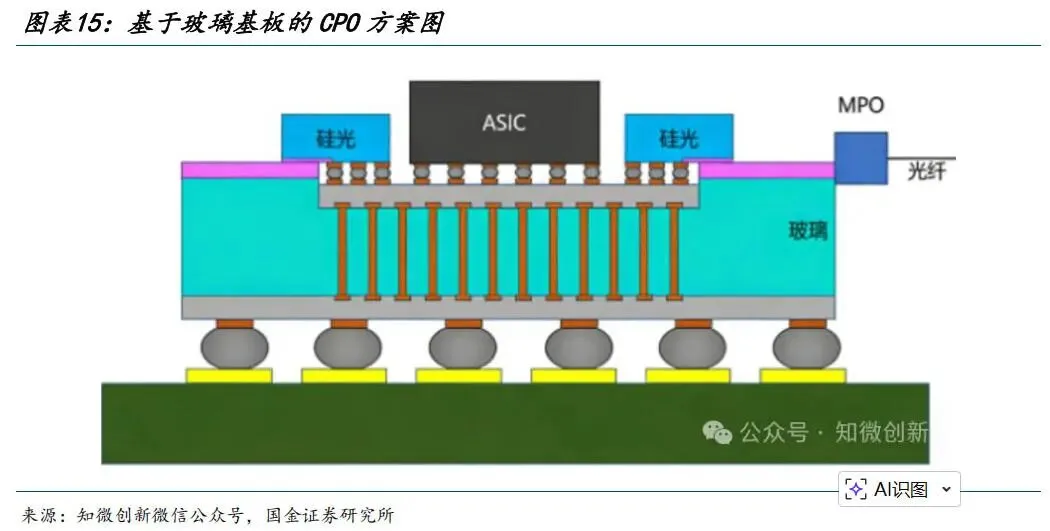

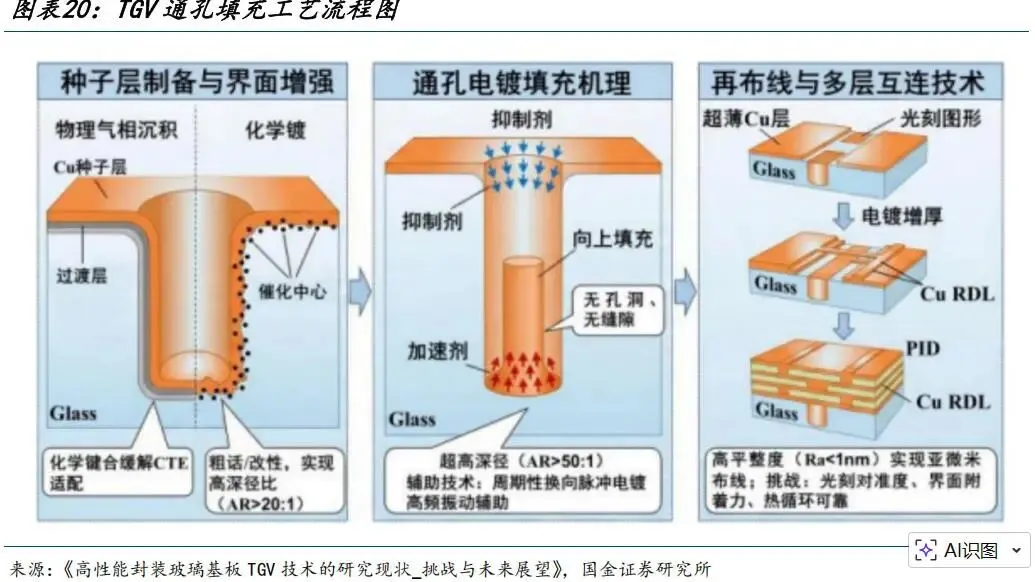

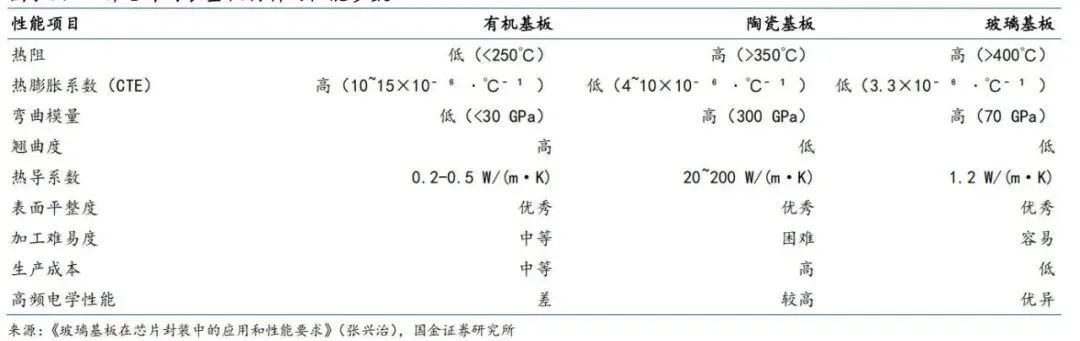

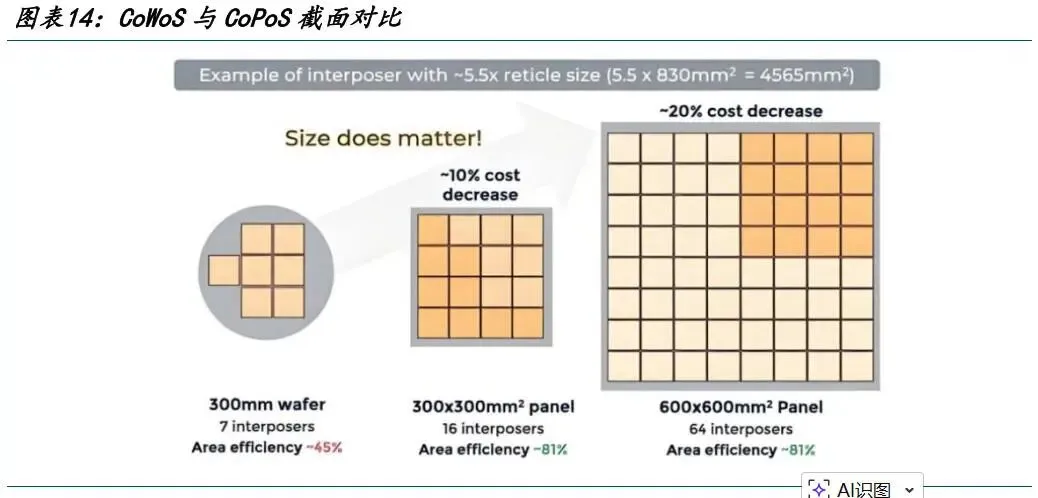

玻璃基板正在从显示面板领域的基础材料，向半导体先进封装、共封装光学（CPO）以及高频射频器件等高附加值应用加速延展。其产业化逻辑并非单一材料替代，而是后摩尔时代封装体系升级、AI算力需求爆发、Chiplet架构演进以及面板级封装工艺成熟共同推动下形成的新一代封装平台机会。在先进制程持续逼近物理与经济边界后，单纯依靠晶体管微缩实现性能跃迁的边际收益下降。AI GPU、云端ASIC、高性能计算芯片以及HBM等器件对带宽、功耗、散热、互连密度和封装面积提出更高要求，先进封装逐步从"后道配套"演变为决定系统性能的重要环节。根据用户提供资料，2024年全球先进封装市场规模约460亿美元，同比增长19%，预计2030年有望超过794亿美元，2024至2030年复合增速约9.5%；其中直接服务AI与数据中心需求的2.5D/3D先进封装预计增长更快，2024至2030年CAGR约19%，到2030年规模接近350亿美元。当前CoWoS仍是AI芯片主流先进封装方案，但其以12英寸圆形晶圆为加工载体，在大尺寸中介层和多芯片集成场景下存在面积利用率不足、单次产出受限、产能瓶颈突出等问题。台积电CoWoS虽持续扩产，但AI GPU、云厂ASIC、HBM等需求仍然快速增长，头部客户对先进封装产能形成强占用，推动行业探索CoWoS-L、CoPoS、CoWoP以及面板级封装等下一代方案。玻璃基板在这一过程中具备战略意义：一方面，其热膨胀系数更接近硅，能够缓解大尺寸封装翘曲与应力问题；另一方面，其低介电损耗、高绝缘性、高平整度和适合高密度互连的特征，使其有望成为先进封装、CPO和6G射频器件的重要基底材料。从应用场景看，玻璃基板的核心增量主要来自三条主线。第一，在台积电CoPoS等面板级先进封装方案中替代部分硅中介层或承担更大尺寸封装载体角色。以310×310mm方形面板为例，面积利用率可由传统圆形晶圆模式下的约45%提升至约81%；若未来扩大至515×510mm乃至750×620mm面板，单次产出效率有望达到12英寸晶圆的4至8倍，从而有效缓解先进封装产能瓶颈。第二，在CPO光电共封装中替代部分硅基光电集成载体，利用玻璃低介电损耗、热稳定性和可集成玻璃波导等优势，支撑高带宽、低延迟、低功耗数据传输。第三，在5G/6G高频射频器件中，玻璃基板结合TGV与再布线工艺，有望推动电感、电容等无源器件由平面结构向三维集成演进，提升Q值并降低高频损耗。从产业进展看，玻璃基板已进入由研发验证向试产、量产前夜过渡的阶段。Intel较早将玻璃基板定义为下一代封装基板方向，并在亚利桑那州投入超过10亿美元建设研发及量产线，计划于2026至2030年实现规模化商用。台积电围绕CoPoS建设试点产线，目标在未来数年推进量产。苹果据资料显示已启动用于Baltra AI服务器芯片的玻璃基板测试，由三星电机提供T-glass玻璃基板，最终由台积电进行生产封装。三星电机则将玻璃基板项目由先进研发部门转入业务执行部门，并目标于2027年后实现量产。上述头部厂商的布局意味着玻璃基板已不再停留在材料概念阶段，而是逐步进入产业链验证与订单导入阶段。从产业链看，玻璃基板制造包括上游玻璃原片、TGV通孔加工、孔内金属化及电镀填充、表面再布线、键合与封装集成等环节。其中，原片和TGV加工是价值量与技术壁垒较高的核心环节。芯片封装用玻璃原片不同于普通建筑玻璃或传统显示玻璃，通常以无碱硼硅玻璃、铝硅酸盐玻璃或无碱铝硼硅玻璃为主，要求热膨胀系数、介电常数、介电损耗、表面平整度、机械强度、化学稳定性等指标高度匹配先进封装需求。当前全球高端玻璃原片供应集中于美国、日本及欧洲，主要企业包括康宁、旭硝子、电气硝子、肖特等，国产替代空间较大。投资逻辑方面，玻璃基板行业当前处于"技术验证—产业导入—规模放量"的早期阶段。短期看，产业主题催化主要来自Intel、台积电、三星电机、苹果等头部企业试产与客户验证进展；中期看，若CoPoS、CPO、TGV射频IPD等应用顺利导入，玻璃基板有望带动上游原片、TGV加工、电镀液、蚀刻液、键合胶、精密设备等环节形成增量需求；长期看，玻璃基板可能成为先进封装平台材料之一，与有机载板、硅中介层、陶瓷基板等材料形成分层共存格局。需要强调的是，玻璃基板并非对现有封装材料的全面替代，其产业化节奏仍取决于良率、成本、可靠性、客户认证和设备工艺成熟度。当前主要风险包括玻璃基板产业进展不及预期、先进封装需求波动、技术路线不确定、国产替代进度低于预期以及地缘政治和供应链扰动等。玻璃基板是以特种玻璃为核心基材，通过精密成型、薄化、打孔、金属化、电镀、再布线等工艺加工而成的功能性基板材料。在传统意义上，玻璃基板主要应用于显示面板、触控模组、光学器件等领域，承担支撑、平整、透光和结构稳定作用。随着半导体先进封装进入高密度互连阶段，玻璃基板逐步被赋予新的产业内涵：它不仅是结构支撑材料，更是可承载高密度信号互连、三维垂直导通、光电集成和高频无源器件集成的平台型材料。在半导体封装场景中，玻璃基板通常指具备TGV（Through Glass Via，玻璃通孔）结构的玻璃核心基板。TGV通过在玻璃内部形成微米级通孔并进行金属填充，使玻璃能够实现纵向电气互连；再结合RDL（Redistribution Layer，再布线层）实现横向线路分布，从而构成高密度、多层级、低损耗的封装互连平台。传统有机基板主要包括BT载板、ABF载板等，是目前半导体封装中最成熟、使用最广泛的基板材料。其优势在于供应链成熟、成本相对可控、适用范围广；但在大尺寸、高密度、高频和高可靠封装中，有机材料因热膨胀系数较高、尺寸稳定性相对不足，容易出现翘曲、应力累积和高频损耗等问题。硅中介层是目前2.5D先进封装的重要基础，尤其在CoWoS等方案中承担芯片间高密度互连功能。硅中介层与芯片同为硅基材料，热匹配性较好，工艺精度高，但其加工依赖晶圆级工艺，面积利用率受圆形晶圆限制，且成本高、扩产周期长、脆性与开裂风险也不可忽视。陶瓷基板具有较高热稳定性和机械强度，在军工、航天、功率器件等高可靠领域具有应用优势，但其加工难度较高、成本偏高，在高密度先进封装中的规模化应用受限。玻璃基板介于上述几类材料之间：它具备接近硅的热膨胀系数、较低介电损耗、良好表面平整度和较高尺寸稳定性，同时可通过面板级工艺放大加工面积，从而在产能效率、封装尺寸和高频性能之间形成较优平衡。其不足在于材料脆性、TGV通孔良率、孔内填充可靠性、表面金属附着力和规模化成本仍需持续优化。本报告主要研究半导体先进封装用玻璃基板产业，重点覆盖以下内容：一是玻璃基板在后摩尔时代先进封装中的产业逻辑；二是玻璃基板在CoPoS、CPO、6G射频等领域的应用空间；三是原片、TGV成孔、金属化填充、再布线等关键技术；四是全球及中国企业布局；五是产业链投资机会与风险因素。行业发展背景：后摩尔时代，先进封装成为性能跃迁关键过去数十年，半导体产业主要依靠制程微缩推动芯片性能提升。晶体管尺寸不断缩小，单位面积晶体管数量提升，芯片性能、功耗和成本持续优化。然而，当制程进入5nm、3nm、2nm以及更先进节点后，微缩难度、设备投入、良率爬坡和单位晶体管成本均面临巨大挑战。先进制程仍将继续演进，但其对系统性能提升的边际贡献逐步下降，产业开始从"单芯片制程竞争"转向"系统级集成竞争"。先进封装正是在这一背景下成为重要解决方案。通过2.5D/3D封装、Chiplet异构集成、HBM堆叠、硅中介层、再布线层和高密度垂直互连等技术，芯片厂商能够在不完全依赖制程微缩的情况下，实现逻辑芯片、存储芯片、I/O芯片、模拟芯片和射频芯片的高效集成。先进封装不仅能够提升带宽、降低功耗和缩短信号传输距离，还能够提高设计灵活性和制造良率，使不同制程节点、不同功能模块以更优成本组合成系统级芯片。AI大模型训练与推理推动全球算力需求快速增长。AI服务器通常需要GPU、ASIC、HBM、高速互连芯片、交换芯片和光模块等器件协同工作，其中高性能GPU和ASIC对封装带宽、功耗、散热和封装面积要求极高。以AI GPU为例，HBM与逻辑芯片之间需要极高带宽互连，传统封装方式难以满足需求，因此CoWoS等2.5D封装成为主流方案。当前先进封装产能紧缺已成为AI芯片供应链的重要瓶颈。台积电CoWoS产能虽快速扩张，但需求端增长更为迅猛，头部客户对产能形成较强绑定。资料显示，2024年台积电CoWoS月产能约3.5万片，全年约30至32万片；到2026年底月产能有望提升至11.5万至14万片，2027年进一步提升至约17万片。即便如此，在英伟达、谷歌、AMD、亚马逊等客户持续推出新一代AI芯片的背景下，CoWoS仍可能维持供需偏紧。CoWoS采用晶圆级硅中介层，工艺成熟且性能优异，但在更大尺寸芯片和更复杂Chiplet组合下，圆形晶圆的面积利用率下降，单次产出受限。随着英伟达B系列、Rubin系列等AI芯片持续增大封装面积，传统12英寸晶圆在大型矩形中介层切割中的边缘浪费更加明显。封装产能的核心瓶颈不再只是设备数量，也包括单位载体面积利用效率、加工良率和封装翘曲控制。因此，行业开始探索由圆形晶圆级封装向矩形面板级封装迁移。CoPoS（Chip on Panel on Substrate）本质上是将CoWoS的部分工艺思想与FOPLP（扇出型面板级封装）结合，通过更大尺寸矩形面板提升面积利用率和产出效率。在这一方案下，玻璃基板因其尺寸稳定、平整度高、热膨胀系数接近硅、可实现TGV互连等特征，成为重要候选材料。根据资料引用的Yole数据，2024年全球先进封装市场规模约460亿美元，同比增长19%；预计到2030年市场规模将超过794亿美元，2024至2030年复合增速约9.5%。在细分结构中，2.5D/3D先进封装因直接受益AI与数据中心需求，增速显著高于整体市场，预计2024至2030年CAGR约19%，到2030年市场规模接近350亿美元。先进封装市场增长主要来自四类需求：第一，AI训练和推理芯片对HBM和高带宽互连的需求；第二，云厂商自研ASIC对高性能封装的需求；第三，汽车电子、工业控制和国防电子对高可靠封装的需求；第四，消费电子进入存量创新阶段后，对轻薄化、小型化和异构集成的持续需求。IC载板作为芯片与PCB之间的关键连接材料，承担信号传输、散热、支撑和保护功能。资料显示，2024年先进IC载板市场规模约142亿美元，同比增长1%；在AI/HPC、消费、汽车、国防等需求推动下，预计到2030年先进IC载板市场空间有望达到310亿美元。现有IC载板以有机载板为主，其中ABF载板是高性能CPU、GPU、ASIC等产品的重要封装材料。随着AI芯片封装尺寸增大和互连密度提高，传统ABF载板面临翘曲控制、线宽线距、尺寸稳定性和高频损耗挑战，玻璃基板有望在高端应用中形成替代或补充。4.3 玻璃基板市场仍处导入早期，空间弹性取决于渗透率目前玻璃基板尚未形成成熟的大规模商业市场，但已有第三方机构对"半导体封装玻璃基板"这一直接市场给出预测。根据QYResearch《2024至2030全球与中国半导体封装玻璃基板市场现状及未来发展趋势》，2023年全球半导体封装玻璃基板市场销售额约1.8亿美元，预计2030年将达到5.13亿美元，2024至2030年CAGR约15.7%。该口径主要统计晶圆级封装、面板级封装等现有及可见应用，属于玻璃基板的"直接可观测市场"。从竞争格局看，QYResearch统计显示，2023年全球半导体封装玻璃基板前五大厂商合计份额约90%，亚太地区占全球市场约80%，说明当前行业仍处于小规模、高集中度、以头部材料厂和封装验证为主的早期阶段。但仅看5.13亿美元的直接市场，可能低估玻璃基板在先进封装架构升级中的潜在弹性。玻璃基板真正的空间取决于其在先进IC载板、2.5D/3D封装、CoPoS面板级封装、CPO光电共封装以及高频射频IPD等场景中的渗透率。根据Yole Group数据，先进IC载板市场2024年约142亿美元，预计2030年达到310亿美元；根据用户提供资料中引用的Yole数据，全球先进封装市场2024年约460亿美元，2030年有望超过794亿美元，其中2.5D/3D先进封装到2030年规模接近350亿美元。CPO方面，Yole于2025年发布的数据中心CPO预测显示，CPO市场规模预计由2024年的4,600万美元增长至2030年的81亿美元，2024至2030年CAGR高达137%。这些市场并非全部由玻璃基板承接，但构成其未来渗透的核心需求池。基于上述数据，可以将玻璃基板市场空间分为"直接市场"和"渗透率弹性市场"两层。第一层为QYResearch直接统计的半导体封装玻璃基板市场，2030年约5.13亿美元，可视为相对保守的基准市场规模。第二层为玻璃基板在先进IC载板和2.5D/3D封装中的渗透率弹性。若以2030年先进IC载板310亿美元作为可渗透需求池，仅假设玻璃基板在其中实现2%的价值量渗透，对应潜在市场空间约6.2亿美元；若实现5%渗透，对应约15.5亿美元；若实现10%渗透，对应约31.0亿美元。若再考虑CPO中玻璃基板作为光电集成载体、玻璃波导或高频低损耗互连基底的潜在应用，市场弹性仍可能进一步放大。需要注意，以上测算并不意味着玻璃基板会替代全部先进IC载板或先进封装材料，而是基于"2030年先进IC载板需求池乘以玻璃基板价值量渗透率"的敏感性分析。其核心变量包括：一是CoPoS、面板级封装等方案能否顺利量产；二是玻璃基板在大尺寸AI芯片封装中相对硅中介层和ABF载板的综合成本优势是否成立；三是TGV通孔、孔内填充、RDL再布线等工艺良率能否满足高端客户要求；四是CPO和6G射频等第二增长曲线能否实现商业化导入。因此，2030年玻璃基板行业的需求空间可形成三个判断。第一，若仅考虑现有明确统计口径，全球半导体封装玻璃基板市场约为5亿美元量级。第二，若玻璃基板在先进IC载板中取得低个位数渗透率，市场空间有望提升至6亿至15亿美元量级。第三，若CoPoS、CPO和高频射频IPD等应用共同放量，玻璃基板有望向30亿美元以上潜在市场迈进。行业当前处于导入早期，短期关注客户验证和试产线进展，中期关注渗透率拐点，长期则关注玻璃基板能否从单点材料升级为先进封装平台型材料。AI芯片封装正在向更大面积、更高带宽和更多芯粒方向发展。逻辑芯片与HBM之间的互连数量大幅增加，信号传输距离必须尽可能缩短，封装内部互连密度不断提升。玻璃基板可通过TGV实现纵向互连，通过RDL实现横向布线，并具备优异的表面平整度和尺寸稳定性，适合承载高密度封装结构。传统晶圆级封装受圆形晶圆限制，在大型矩形中介层切割中存在边缘浪费。CoPoS等面板级封装采用矩形面板，有望显著提升面积利用率和单次产出数量。资料显示，310×310mm方形面板面积利用率可提升至约81%，而未来扩展至515×510mm或750×620mm面板后，单次产出有望相当于12英寸晶圆的4至8倍。对于供需紧张的先进封装产业链而言，面板级工艺的产能效率优势具备较强吸引力。在高频高速信号传输中，介电常数和介电损耗直接影响信号完整性、延迟和能量损耗。玻璃基板具备较低介电损耗和优异电气绝缘性能，能够减少信号损耗和串扰，适合CPO、6G射频、毫米波通信等应用。相比硅基方案，玻璃在高频条件下可能具备更低损耗和更优电气性能；相比有机基板，玻璃又具备更好的尺寸稳定性和热匹配能力。Intel、台积电、三星电机、苹果等厂商的布局显著提升了玻璃基板产业化确定性。Intel计划在2026至2030年实现规模商用；台积电围绕CoPoS搭建试点产线；苹果启动AI服务器芯片玻璃基板测试；三星电机目标2027年后实现量产。头部客户和制造商的持续投入，将推动材料、设备、加工、化学品和封装企业共同完善供应链。5.5 国产替代驱动：高端玻璃原片与加工环节具备突破空间当前高端玻璃原片供应主要集中在康宁、旭硝子、电气硝子、肖特等海外企业。国内企业在显示玻璃、电子玻璃、光伏玻璃、玻璃精加工、湿电子化学品和封装材料等领域已有一定基础。随着玻璃基板产业导入，国内厂商有望在原片配方、TGV加工、电镀液、蚀刻液、键合胶等环节进行国产替代，形成新的材料产业升级机会。芯片封装用玻璃基板对原片要求显著高于普通玻璃。其核心指标包括热膨胀系数（CTE）、介电常数（Dk）、介电损耗（Df或tanδ）、导热系数、表面平整度、机械强度、化学稳定性、透过率、应力水平和可加工性等。其中，热膨胀系数是决定封装翘曲和热应力的重要指标。硅的CTE约为2.7ppm/℃，传统有机材料明显高于硅，容易在热循环中产生应力和翘曲。资料中提到Low-CTE玻璃CTE约为3.8ppm/℃，更接近硅，能够降低热失配风险。对于大尺寸AI芯片封装而言，翘曲控制关系到芯片贴装、焊点可靠性、RDL层完整性和最终良率。介电常数和介电损耗决定高速信号传输性能。较低介电常数有助于降低信号延迟，较低介电损耗有助于减少高频能量损失。芯片封装用玻璃基板要求在MHz至GHz频段保持较低介电常数和损耗角正切值，从而支撑高速互连和高频通信。材料体系方面，芯片封装用玻璃基板主要包括硼硅酸盐玻璃、铝硅酸盐玻璃和无碱铝硼硅玻璃等。与普通钠钙玻璃相比，硼硅玻璃热膨胀系数更低、耐热性更好、化学稳定性更强，更适合半导体封装应用。无碱体系能够减少碱金属离子迁移对电学可靠性的影响，因此在高端电子与半导体应用中更具优势。TGV是玻璃基板实现电气互连的核心结构。其基本原理是在玻璃基材中形成微米级垂直通孔，再通过金属化和电镀填充，使上下表面线路能够实现电气连接。TGV通孔质量直接决定后续金属填充可靠性、信号完整性和封装良率。当前TGV成孔技术主要包括物理钻孔、激光直接消融、激光诱导刻蚀（LIDE）和光敏玻璃法等。物理钻孔成本相对较低，但最小孔径较大、深径比较低，且容易产生崩边，不适合高密度先进封装。激光直接消融可实现更小孔径，但容易带来微裂纹和热影响区，对可靠性不利。光敏玻璃法加工质量较好，但材料成本较高，对特定玻璃体系依赖较强。LIDE工艺通过超短脉冲激光对玻璃进行局部改性，再利用化学刻蚀选择性去除改性区域，可实现较小孔径、高深径比、较好孔壁质量和较高批量加工效率，被认为是当前大尺寸玻璃基板TGV的重要技术路线。LIDE工艺的关键在于激光改性精度与刻蚀选择性。激光需要在玻璃内部形成稳定、连续、可控的改性区域，化学刻蚀液则需要针对玻璃配方进行匹配，使改性区域与非改性区域形成足够刻蚀速率差。若激光参数波动或刻蚀液配方不匹配，容易导致孔型不规则、孔壁粗糙、微裂纹、残留物或深径比不足，从而影响后续金属填充。玻璃本身为绝缘材料，TGV通孔形成后必须进行金属化处理，才能实现导电。与硅通孔TSV相比，玻璃的绝缘特性使其无需沉积氧化层和阻挡层，理论上可缩短工艺链并降低寄生电容。但TGV深径比较大，通孔孔壁金属覆盖连续性和均匀性是核心难点。金属化通常包括种子层沉积，可采用PVD、CVD、ALD、化学镀等方法。由于高深径比通孔中PVD容易出现覆盖不连续，化学镀等更适合复杂孔壁覆盖。金属化后进入电镀填充阶段，行业通常采用"底向上"填充模式，通过抑制剂、加速剂、整平剂等电镀液添加剂调控铜沉积行为，避免孔内空洞、缝隙和夹杂缺陷。电镀填充的难点在于同时满足填充速度、致密性、可靠性和成本要求。若填充不完全，会造成电阻上升、信号异常或热可靠性问题；若应力控制不佳，则可能在热循环或机械冲击中出现裂纹、分层或失效。因此，电镀液配方、添加剂体系、工艺窗口和检测手段均是TGV量产的重要环节。RDL用于将TGV垂直互连点引出，并与芯片焊盘、凸点或其他封装结构连接。玻璃表面RDL通常需要通过光刻、电镀、蚀刻等工艺形成精细线路。随着先进封装互连密度提升，RDL线宽线距持续缩小，对玻璃表面平整度、金属附着力、聚合物介质层可靠性和图形化精度提出更高要求。玻璃与金属、玻璃与聚合物之间的附着力是重要挑战。玻璃表面化学惰性较强，若处理不当，可能出现线路剥离、分层或可靠性下降。因此，表面活化、粘附层设计、介质材料选择和热应力匹配均需要系统优化。总体来看，玻璃基板技术正处于从样品验证向中试量产过渡阶段。原片配方、TGV成孔、孔内填充和RDL加工均已有明确技术路径，但产业化仍面临良率、成本和客户认证挑战。相较于已经大规模应用的有机载板和硅中介层，玻璃基板的优势在大尺寸、高频高速、面板级产能效率和热匹配场景中更突出；其短板在量产经验不足、供应链不成熟、设备与材料体系尚需协同优化。CoPoS是玻璃基板最受关注的应用方向之一。其核心逻辑是将传统CoWoS中的圆形晶圆加工模式扩展为矩形面板级加工，以提高面积利用率和封装产能。对于AI芯片而言，封装尺寸扩大、HBM数量增加、互连密度提升，使传统晶圆级硅中介层在产能和成本上面临压力。玻璃基板在CoPoS中的价值主要体现在四方面。第一，热膨胀系数接近硅，能够降低芯片与基板之间的热应力，缓解大尺寸封装翘曲。第二，表面平整度高，有利于精细布线和高精度贴装。第三，低介电损耗支持高速信号传输。第四，面板级加工可提升单位产出效率，缓解先进封装产能瓶颈。在商业化节奏上，台积电已围绕CoPoS建设试点产线，并预计未来数年进入量产阶段。若NVIDIA等头部AI芯片客户导入，玻璃基板有望获得标杆应用，进而带动上游材料、设备、加工和化学品环节放量。CPO通过将光引擎从传统可插拔模块中移至更靠近交换芯片或ASIC的位置，缩短信号传输距离，降低功耗和延迟，提升带宽密度。随着AI数据中心内部通信带宽持续提升，传统可插拔光模块在功耗、体积和信号完整性方面面临挑战，CPO成为下一代高速互连的重要方向。现有CPO方案多以硅光子集成为核心，但硅材料在高频电学性能、成本和大尺寸加工方面存在一定限制。玻璃基板具备低介电损耗、高绝缘性、热稳定性和可集成光波导的潜力，可作为光电集成的新载体。在基于玻璃的CPO方案中，玻璃既可承担电气互连平台，也可通过玻璃波导实现光信号传输，并与光纤或硅光芯片耦合。若未来CPO在800G、1.6T、3.2T交换系统中逐步渗透，玻璃基板有望分享高速光通信升级红利。短期看，CPO商业化仍需解决光引擎可靠性、热管理、标准化和系统级成本问题；中长期看，玻璃基板作为低损耗集成平台具备较强战略价值。高频通信对基板材料的介电损耗、尺寸稳定性和器件集成能力要求极高。传统有机基板在毫米波及更高频段可能面临损耗较高、尺寸稳定性不足等问题；硅基IPD具备集成优势，但硅的介电常数和损耗正切较高，也可能限制高频性能上限。玻璃基板结合TGV和RDL工艺，可在晶圆级或面板级实现三维无源器件集成。例如，电感可由传统平面结构演进为3D螺线管结构，从而提升Q值和器件性能。资料提到，长电科技TGV射频IPD工艺验证结果显示，其3D电感在Q值等关键指标上较同等电感值平面结构提升接近50%，整体性能优于传统硅基IPD路线。随着6G向太赫兹通信、通感一体、空天地海一体网络和AI原生网络演进，高频低损耗材料需求有望提升。玻璃基板在射频前端、滤波器、无源集成器件、毫米波天线和高频互连中存在潜在应用空间。除AI服务器外，玻璃基板还可能应用于高端消费电子、AR/VR、可穿戴设备、边缘AI芯片等场景。此类产品对轻薄化、小型化、高集成度和高可靠性要求较高。玻璃基板若能在成本、良率和可靠性方面持续优化，有望成为部分高端异构集成器件的封装材料选择。玻璃基板产业链可分为上游材料与设备、中游加工制造、下游封装与应用三个层级。上游包括玻璃原片、超快激光设备、刻蚀液、电镀液、金属靶材、化学镀材料、光刻胶、聚合物介质材料、键合胶、清洗剂和检测设备等。其中玻璃原片和关键湿电子化学品是材料端核心环节，超快激光与精密检测设备是设备端核心环节。中游包括玻璃薄化、切割、TGV成孔、孔内金属化、电镀填充、RDL再布线、多层结构制作、表面处理和可靠性检测等。中游企业需要同时具备玻璃加工、半导体工艺和封装制造能力，技术复合度较高。下游包括先进封装厂、晶圆代工厂、IDM、Fabless芯片设计公司、AI服务器芯片厂商、光通信厂商、射频前端企业等。玻璃基板最终需求取决于头部芯片客户的导入进度和封装厂量产能力。玻璃原片是玻璃基板的基础。半导体封装用玻璃原片需精准控制硼、铝、硅氧化物和碱金属氧化物等成分比例，以满足低CTE、低Dk、低Df、高平整度、高强度和高可靠性要求。当前全球供应集中在海外龙头企业，国内企业虽在显示玻璃、超薄电子玻璃、光伏玻璃等领域具备规模和工艺积累，但向半导体封装玻璃切入仍需经历材料配方、工艺稳定性、客户认证和可靠性测试等过程。国内潜在参与者包括凯盛科技、旗滨集团、戈碧迦等。凯盛科技在显示材料、超薄电子玻璃、UTG玻璃和应用材料方面具备积累，并持续开展芯片封装用TGV通孔玻璃研发。旗滨集团作为浮法玻璃和光伏玻璃龙头，已进入电子玻璃领域，并围绕半导体封装用玻璃基板开展布局。戈碧迦作为特种玻璃材料供应商，已开发玻璃基板材料并向国内半导体厂商送样。TGV加工是玻璃基板由材料向功能平台转变的关键。具备TGV全制程能力的企业需要掌握玻璃薄化、微孔加工、金属化镀膜、精密镀铜、多层线路制作等能力。沃格光电是资料中重点提及的代表企业，其在玻璃精加工领域深耕多年，已掌握TGV微孔加工、金属化镀膜和图形化线路等全制程技术，TGV微孔孔径最小可至5μm，深径比可达100:1，并已建设首条年产10万平方米TGV产线。TGV加工企业的竞争力主要体现在四个方面。第一，微孔尺寸、孔壁质量和深径比。第二，批量加工效率与良率。第三，金属化、电镀与RDL的一体化能力。第四，客户验证和封装厂协同开发能力。由于玻璃基板应用尚处早期，能够与下游芯片和封装客户共同定义规格、优化工艺的企业更具先发优势。TGV工艺中，刻蚀液和电镀液是关键辅材。LIDE工艺需要刻蚀液与玻璃配方高度匹配，通常涉及氢氟酸或混合酸体系。不同玻璃成分对刻蚀液响应不同，刻蚀液浓度、温度、时间和添加剂配方都会影响孔型、孔壁粗糙度和良率。电镀液则决定铜填充质量。TGV高深径比通孔需要通过添加剂体系实现底向上填充，避免空洞和缝隙。天承科技资料中被列为TGV填孔电镀液国产替代代表，公司产品覆盖Damascene、TSV、RDL、Bumping、TGV等关键工艺，并已在AR=10至15的TGV填孔加工效率和良率指标上获得较好反馈。江化微则在超净高纯试剂和湿电子化学品领域具备基础，现有产品覆盖氢氟酸、氟化铵溶液、腐蚀液和清洗剂等关键品类，可服务TGV蚀刻与清洗环节。玻璃基板封装过程中还需要键合胶、临时键合材料、光固化胶、介质材料、底部填充材料和热界面材料等配套。德邦科技资料中提到其在半导体封装材料领域持续突破，并已启动玻璃基板、高导热界面材料、AI服务器等业务前沿领域样品送样，还获得玻璃基板封装用光固化胶相关专利。随着玻璃基板产业化推进，封装材料供应商有望受益于新工艺带来的配方迭代。9.1 全球竞争格局：海外龙头先发，产业链协同推进全球玻璃基板产业仍处于早期，尚未形成稳定市场份额格局。从当前布局看，海外企业在原片、设备、封装和终端客户方面具有先发优势。康宁、旭硝子、电气硝子、肖特等掌握高端玻璃材料技术；Intel、台积电、三星电机等推动封装工艺与量产验证；苹果、NVIDIA等终端或芯片客户可能成为重要需求牵引方。Intel是玻璃基板产业化的先行者之一。其认为主要基板技术大约每15年发生一次转变，有机基板向玻璃基板的转变有望在2020至2030年间发生，但两者会长期共存。Intel已投入超过10亿美元建设玻璃基板研发及量产线，并展示集成EMIB的厚芯玻璃基板原型，体现其在先进封装平台化方面的战略意图。台积电则以CoPoS为切入点推进玻璃基板相关布局。作为全球先进封装核心制造商，台积电若在CoPoS中导入玻璃基板，将显著提升产业链关注度。三星电机在玻璃基板项目上由研发转向业务执行，并通过合资和投资方式完善玻璃芯及激光改性化学蚀刻能力，目标在2027年后实现量产。中国企业当前主要在玻璃原片、玻璃加工、TGV全制程、湿电子化学品和封装材料等环节布局。由于高端封装玻璃基板仍处客户验证期，国内企业尚未形成稳定批量收入，但已有多家公司通过送样、共研、小批量供货和产线建设进入产业链。凯盛科技的优势在于显示材料和应用材料全产业链积累，具备电子玻璃、超薄玻璃、UTG玻璃和硅基新材料基础。其持续开展芯片封装用TGV通孔玻璃研发，重点突破介电、膨胀系数控制和玻璃加工性能等难点。旗滨集团的优势在于玻璃制造规模和多品类电子玻璃布局。公司在浮法玻璃、光伏玻璃领域位居行业前列，已形成超薄高铝、锂铝硅、微晶、柔性、中铝钠钙等电子玻璃矩阵，并与国内自主芯片企业合作研发高性能芯片封装玻璃。戈碧迦的优势在于特种玻璃材料和半导体应用拓展。公司已开发玻璃基板材料并向多家半导体厂商送样，同时开发玻璃载板产品并通过部分客户验证，参股TGV公司实现纵向延伸。沃格光电的优势在于玻璃精加工和TGV全制程能力。其已掌握玻璃薄化、TGV微孔、金属化镀膜、精密镀铜和多层线路制作等工艺，并已建设TGV产线。若下游客户验证顺利，公司有望成为国内TGV加工环节的重要参与者。天承科技、江化微、德邦科技等则分别在电镀液、蚀刻液/清洗剂和封装胶材环节具备潜在受益机会。与原片和加工企业相比，化学品和材料企业的单品价值量可能较低，但一旦进入客户供应链，复购属性和工艺绑定属性较强。第一，材料配方壁垒。封装用玻璃需要同时满足低CTE、低介电损耗、高强度、低应力和可加工性，配方开发难度高。第二，工艺集成壁垒。TGV不是单一打孔工艺，而是激光改性、化学刻蚀、金属化、电镀、RDL和检测的系统集成，任一环节波动都会影响良率。第三，客户认证壁垒。半导体封装材料验证周期长，需要经历样品测试、可靠性验证、小批量导入、量产认证等过程。第四，设备与材料协同壁垒。玻璃配方、激光参数、刻蚀液、电镀液和封装材料必须协同优化，单点突破不足以支撑量产。第五，资本与产线经验壁垒。先进封装材料量产需要洁净厂房、精密设备、检测系统和稳定工艺控制，投入规模较大。玻璃基板成本主要由原片成本、TGV成孔成本、金属化与电镀成本、RDL加工成本、检测成本、良率损失和折旧成本构成。其中，在产业早期，设备折旧、良率损失和工艺调试成本占比较高；随着规模化量产，原片、化学品和加工效率将成为成本优化重点。原片成本取决于玻璃配方、成型工艺、尺寸、厚度、缺陷控制和供应商规模。封装级玻璃原片要求高于显示玻璃，因此短期单价可能较高。TGV成孔成本取决于孔径、孔密度、基板厚度、深径比、激光设备效率和刻蚀良率。高深径比、小孔径和高孔密度会显著增加加工难度。金属化与电镀成本取决于种子层工艺、铜填充时间、电镀液消耗、添加剂体系和缺陷率。RDL成本则与线宽线距、层数、光刻精度和良率相关。第一，规模化生产。随着产线稼动率提升、设备折旧摊薄和工艺窗口稳定，单位成本将下降。第二，面板尺寸扩大。由310×310mm向515×510mm、750×620mm等更大面板演进，可提高单位产出效率，但同时要求更高的翘曲控制、均匀性和检测能力。第三，工艺集成优化。通过减少工艺步骤、提升批处理效率、优化激光与刻蚀协同、提高电镀填充速度，可降低加工成本。第四，材料国产替代。原片、电镀液、刻蚀液、胶材和设备国产化有助于降低供应链成本并提高交付安全性。第五，良率提升。先进封装材料成本对良率高度敏感，任何微裂纹、孔洞、分层或线路缺陷都可能导致整片报废。因此，在线检测、过程控制和可靠性模型是长期降本关键。产业导入初期，玻璃基板价格可能维持较高水平，主要服务于AI/HPC等高价值应用，客户对性能和产能效率的敏感度高于材料单价。中期随着量产成熟和竞争者进入，价格将逐步下行，但高端产品仍可能因技术壁垒维持较好盈利。长期看，玻璃基板将根据应用层级分化：高端AI封装、CPO和高频射频产品维持高技术溢价；中低端应用若导入，则价格竞争可能加剧。第一，高端玻璃原片。当前海外企业领先，国内企业若能突破低CTE、低Dk、低Df和高平整度配方，将具备较大替代空间。第二，TGV全制程加工。具备玻璃薄化、微孔加工、金属化、电镀和RDL一体化能力的企业，有望成为封装厂和芯片客户的重要合作伙伴。第三，湿电子化学品。TGV刻蚀液和电镀液需与工艺深度绑定，国产企业若通过验证，有望享受新工艺红利。第四，封装胶材和介质材料。随着玻璃基板导入，传统封装材料配方需适配玻璃表面和热应力环境，国产材料企业存在切入机会。玻璃基板并不会完全替代有机基板。ABF、BT等有机载板在成熟封装、中低端应用和大规模量产中仍具备成本和供应链优势。玻璃基板更可能率先应用于AI/HPC大尺寸封装、CPO、高频射频和高端异构集成等对性能要求极高的场景。未来封装材料将呈现分层格局：有机基板服务广泛主流应用，硅中介层服务高精度高密度晶圆级封装，玻璃基板服务大尺寸面板级和高频高速应用，陶瓷基板服务高可靠和特殊环境应用。玻璃基板最大优势之一在于适配面板级封装。若CoPoS能够解决良率、翘曲、对准和标准化问题，并在AI芯片中实现量产，将显著提升玻璃基板需求。未来产业关注重点应包括台积电CoPoS试产线进展、面板尺寸演进、设备供应链成熟度、NVIDIA等头部客户导入节奏。先进封装是玻璃基板的第一增长曲线，CPO和6G射频可能构成第二增长曲线。数据中心高速互连升级推动CPO需求，6G通信推动高频低损耗材料需求。玻璃基板若能够在光波导集成、射频无源三维集成和高频互连中建立工艺优势，将扩大应用边界。国产替代不应仅理解为单一材料进口替代，而应理解为原片、设备、化学品、加工和封装厂共同协同的系统工程。未来具备跨环节整合能力、能够与客户联合开发并快速迭代工艺的企业，将更有可能在玻璃基板产业中获得领先地位。玻璃基板是后摩尔时代先进封装材料体系中的重要新变量。其产业逻辑来自AI算力驱动下先进封装产能紧缺、Chiplet和HBM推动封装面积扩大、面板级封装提升产能效率，以及高频高速应用对低损耗材料的需求提升。与传统有机基板和硅中介层相比，玻璃基板在热膨胀匹配、尺寸稳定性、低介电损耗、表面平整度和面板级加工方面具备独特优势，有望在CoPoS、CPO和6G射频等领域率先突破。从产业阶段看，玻璃基板已从概念验证进入试产导入阶段。Intel、台积电、三星电机、苹果等头部厂商持续布局，为产业化提供了关键牵引。未来三到五年将是玻璃基板由技术验证走向商业化放量的重要窗口期。若CoPoS量产顺利，玻璃基板有望成为先进封装供应链中新的高景气赛道。从中国企业机会看，国产替代空间主要集中在高端玻璃原片、TGV全制程加工、电镀液、刻蚀液、封装胶材等环节。凯盛科技、旗滨集团、戈碧迦、沃格光电、天承科技、江化微、德邦科技等企业已在不同环节形成布局。短期应重点跟踪客户验证、样品送样、产线建设和小批量供货进展；中长期则需观察产品良率、成本下降、客户绑定和收入兑现能力。总体而言，玻璃基板不是简单的材料替代主题，而是先进封装架构升级带来的平台型材料机会。其投资价值取决于产业化节奏、应用渗透率和供应链国产化能力。对于产业参与者而言，当前阶段的核心任务是围绕头部客户需求，建立从原片到TGV再到封装材料的协同创新能力；对于投资研究而言，应在关注产业趋势的同时，重视技术验证和订单兑现，避免仅以概念预期定价。- TGV（Through Glass Via） ：玻璃通孔，在玻璃基板中形成垂直微孔并进行金属填充，用于实现上下层电气连接。
- TSV（Through Silicon Via） ：硅通孔，在硅片中形成垂直互连结构，是2.5D/3D封装的重要技术。
- RDL（Redistribution Layer） ：再布线层，用于重新分配芯片焊盘位置，实现芯片与封装基板之间的连接。
- CoWoS ：Chip on Wafer on Substrate，台积电主流2.5D先进封装技术。
- CoPoS ：Chip on Panel on Substrate，将CoWoS思想与面板级封装结合，以矩形面板提升产出效率。
- CPO（Co-Packaged Optics） ：光电共封装，将光引擎与交换芯片或ASIC更紧密集成，以降低功耗和延迟。
- HBM（High Bandwidth Memory） ：高带宽存储器，通过多层DRAM堆叠和高密度互连提供高带宽。
- CTE（Coefficient of Thermal Expansion） ：热膨胀系数，衡量材料随温度变化发生尺寸变化的程度。
- Dk（Dielectric Constant） ：介电常数，影响信号传输速度和延迟。
- Df / tanδ（Dissipation Factor） ：介电损耗，影响高频信号能量损失。
- IPD（Integrated Passive Device） ：集成无源器件，将电感、电容、电阻等无源器件集成在基板或晶圆上。
