核心摘要

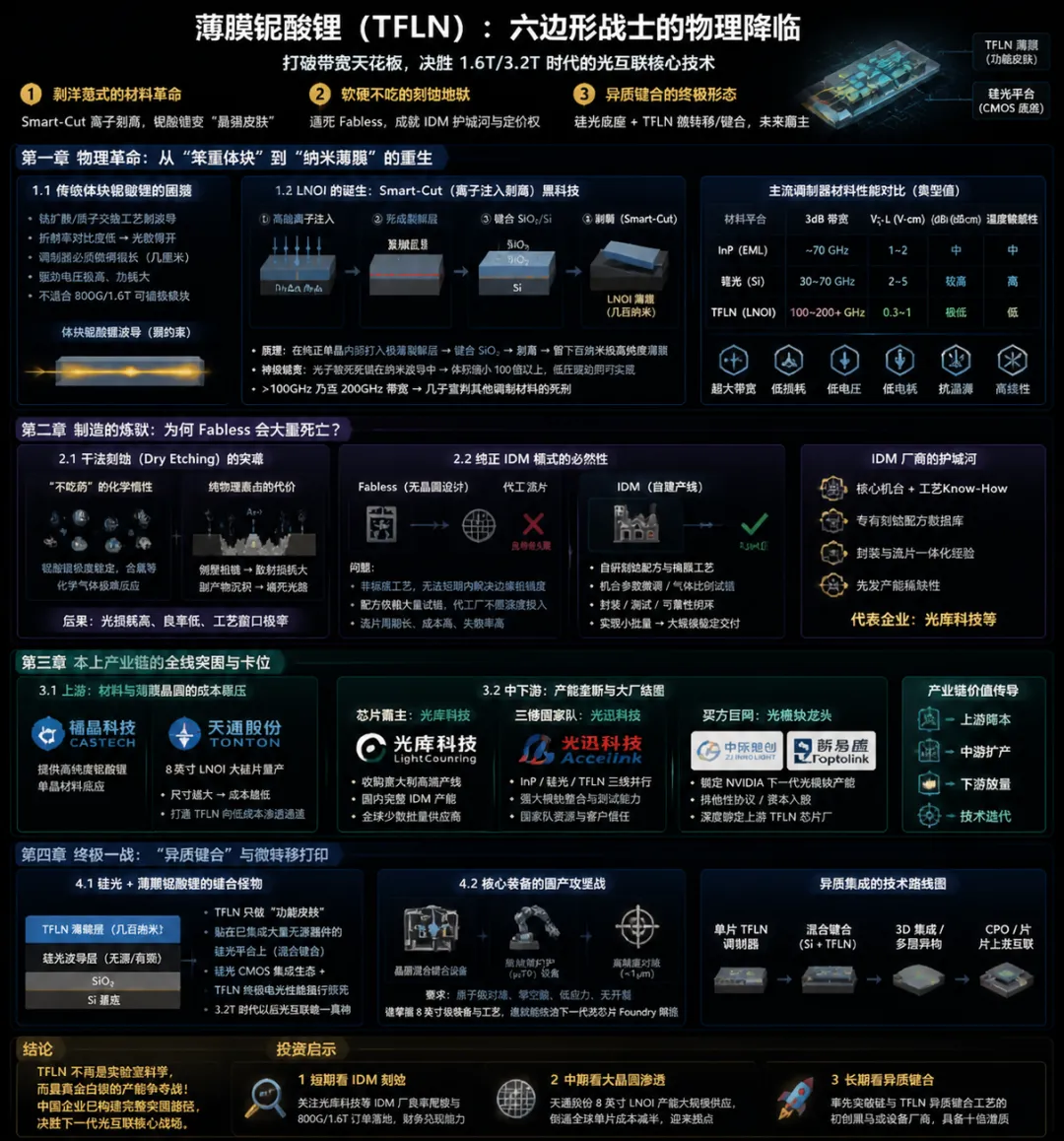

在整个光通信半导体家族中，如果说硅光是“极客的幻想”，那么薄膜铌酸锂（TFLN）则是“六边形战士的物理降临”。当 AI 数据中心的光模块向 1.6T 甚至 3.2T 大举进发时，传统材料因带宽极限而纷纷倒下，唯有 TFLN 能轻松跨越 100GHz 的带宽门槛。本报告极度剥离外围杂音，直击 TFLN 芯片的骨肉与灵魂：
1. “剥洋葱”式的材料革命：靠着 Smart-Cut 离子剥离技术，体块庞大的铌酸锂被削成了几百纳米的“光通信最强皮肤”。 2. “软硬不吃”的刻蚀地狱：铌酸锂极度稳定的化学性质，让顶尖的半导体干法刻蚀（Dry Etching）在此频频碰壁。这生生逼死了画图纸的 Fabless（无晶圆设计），赋予了 光库科技 等纯正 IDM 厂商早期的绝对定价权。 3. “异质键合”的终极形态：TFLN 单打独斗成本依然过高，未来的霸主属于掌握在硅光底座上粘贴薄膜铌酸锂 微转移打印与异质键合工艺的企业。
第一章 物理革命：从“笨重体块”到“纳米薄膜”的重生
铌酸锂（LiNbO3）绝非新概念，它主宰了骨干光纤网整整20年。但在高速光模块时代，它经历了一场残酷的基因重组。
1.1 传统体块铌酸锂的困境
体块铌酸锂通过钛扩散或质子交换工艺制造波导。但它的致命弱点在于折射率对比度太低（相当于光在里面走得很散）。
• 这导致必须把调制器做得非常长（几厘米），且驱动电压极高。把它塞进寸土寸金、追求极低功耗的 800G 或 1.6T 可插拔光模块中，犹如把一辆蒸汽机车塞进超跑，根本不现实。
1.2 LNOI 的诞生：Smart-Cut（离子注入剥离）黑科技
为了拯救它，材料学家借鉴了绝缘体上硅（SOI）的思路，创造了 LNOI（绝缘体上铌酸锂晶圆）：
• 原理：用高能离子像“手术刀”一样轰击极厚的纯正单晶铌酸锂，在其内部打出一个极薄的裂解层。然后将其与涂有二氧化硅的底板键合，最后“啪”地一下剥离，只留下一层厚度不足人类头发丝千分之一（仅几百纳米） 的高纯度铌酸锂薄膜。 • 神级蜕变：变成薄膜后，光子被死死锁在极小的纳米波导内。不仅体积缩小了百倍，还能在极低的电压下跑出 大于 100GHz 乃至 200GHz 的逆天带宽，这在物理学上几乎宣判了其他调制材料的死刑。
第二章 制造的炼狱：为何 Fabless 会大量死亡？
TFLN 被誉为“光学硅”，但它的加工难度却让硅基半导体工程师感到绝望。这是 TFLN 产业最深的护城河所在。
2.1 干法刻蚀（Dry Etching）的灾难
在薄膜上雕刻极其精密的光波导（马赫-曾德尔干涉仪结构），需要用到半导体的干法刻蚀。
• “不吃药”的化学惰性：铌酸锂化学性质极度稳定。不管用多强的化学气体组合（如含氟气体），都极难与其发生反应。 • 纯物理轰击的代价：如果退而求其次，只用氩（Ar）离子进行纯物理撞击，就会导致刻出的波导沟槽“侧壁极度粗糙”。光在里面传输时会四处乱撞，引发致命的光学散射损耗。且副产物极易再次沉积在沟槽里，堵死光路。
2.2 纯正 IDM 模式的必然性
因为刻蚀配方极度依赖机台里的参数微调、气体比例试错，这门手艺变成了一门“玄学”。
• 代工路断：Fabless 设计公司如果找外围的代工厂流片，根本无法在几周的流片周期内解决这些非标准化的边缘粗糙度问题，良率惨绝人寰。 • IDM 称王：因此，在 TFLN 产业早期，唯有自己买机台、自己调参数、自己摸索刻蚀掩膜工艺的 纯正 IDM 厂商 才能实现小批量乃至大规模交货。在这个逻辑下，拥有极强封装与流片基因的企业（如 光库科技）享受了最高的产业链议价权。
第三章 本土产业链的全线突围与卡位
面对下一代 1.6T 乃至 3.2T 算力的绝对大腿，中国企业正在构建一条不被美日卡脖子的 TFLN 黄金防线。
3.1 上游（材料与薄膜晶圆的成本碾压）
在早年，一片海外（如济南晶正早期设备受限或海外NANOLN）的 LNOI 薄膜晶圆极度昂贵，制约了产业化。
• 福晶科技：提供最上游高纯度的铌酸锂单晶材料底座。 • 天通股份：凭借在压电晶体材料领域的底蕴，硬核攻克了 8英寸薄膜铌酸锂大硅片 的量产。尺寸越大，摊薄到单颗芯片的成本就越低，天通的突破直接打通了 TFLN 向低成本消费级光通信渗透的大动脉。
3.2 中下游（产能垄断与大厂结盟）
• 芯片霸主：光库科技 不仅收购了意大利的高端铌酸锂产线，更在国内打造了完整的 IDM 产能，成为目前全球能批量供应电信级高端调制器的极少数寡头。 • “三修”国家队：光迅科技 则利用其庞大的国家队资源，进行 InP、硅光和 TFLN 三线并行的研发与组装，具备最强的模块整合能力。 • 买方巨网：中际旭创、新易盛 等光模块霸主，为了锁定英伟达下一代光模块的 TFLN 产能配额，已经通过排他性协议或资本入股，与上游 TFLN 芯片厂达成了深度阵营绑定。
第四章 终极一战：“异质键合”与微转移打印
单颗 TFLN 芯片依然较贵且只能做调制，无法发光和做复杂的无源光路。业界已经在演练最疯狂的“科技缝合术”——异质集成（Heterogeneous Integration）。
4.1 硅光 + 薄膜铌酸锂的缝合怪物
既然硅光便宜好集成，但带宽上不去；TFLN 带宽无敌，但太贵且不好刻蚀。那终极解法就是：
• 把薄膜铌酸锂只当作一层几百纳米的“功能皮肤”，贴在已经做好了无数个激光波导的廉价硅光晶圆上。这就叫混合键合（Bonding）。 • 这项技术将硅光的 CMOS 集成生态和 TFLN 的终极电光性能强行锁死，被公认为是 3.2T 时代以后光互联唯一的真神。
4.2 核心装备的国产攻坚战
这种“贴皮肤”的操作，要求在原子级别对准，绝对不能有一丝空隙和应力开裂。未来谁能造出、或买到顶级的 8英寸级晶圆混合键合设备 / 微转移打印设备（µTP），谁就能统治下一代光芯片的超级代工厂（Foundry）网络。
结论与投资启示
薄膜铌酸锂（TFLN）不再是一门只在实验室里跑数据的科学，它已经是一场真金白银的产能争夺战。
1. 短期看 IDM 刻蚀：密切关注 光库科技 等已具备干法刻蚀能力的 IDM 厂，在良率爬坡和 800G/1.6T 订单落地方面的财务兑现。 2. 中期看大晶圆渗透：天通股份 的 8 英寸 LNOI 产能何时能大面积供应并倒逼全球 TFLN 单片成本减半，是技术爆发的拐点。 3. 长期看异质键合：能够率先突破硅与 TFLN 异质键合工艺的初创黑马或设备厂商，将具备极大的十倍股潜质。
