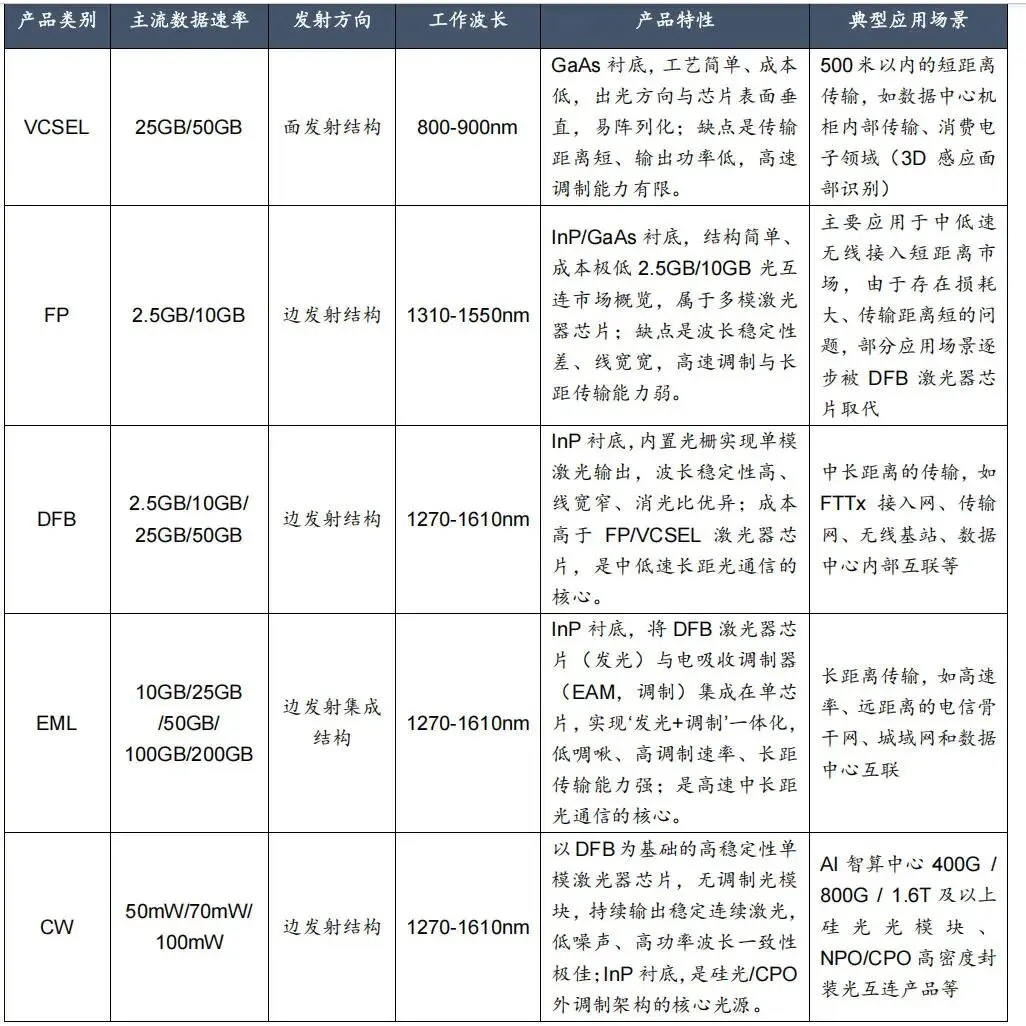

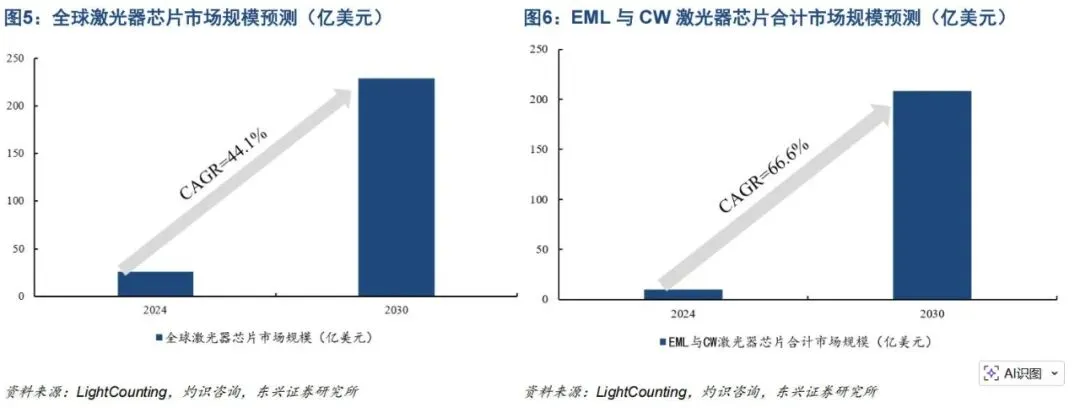

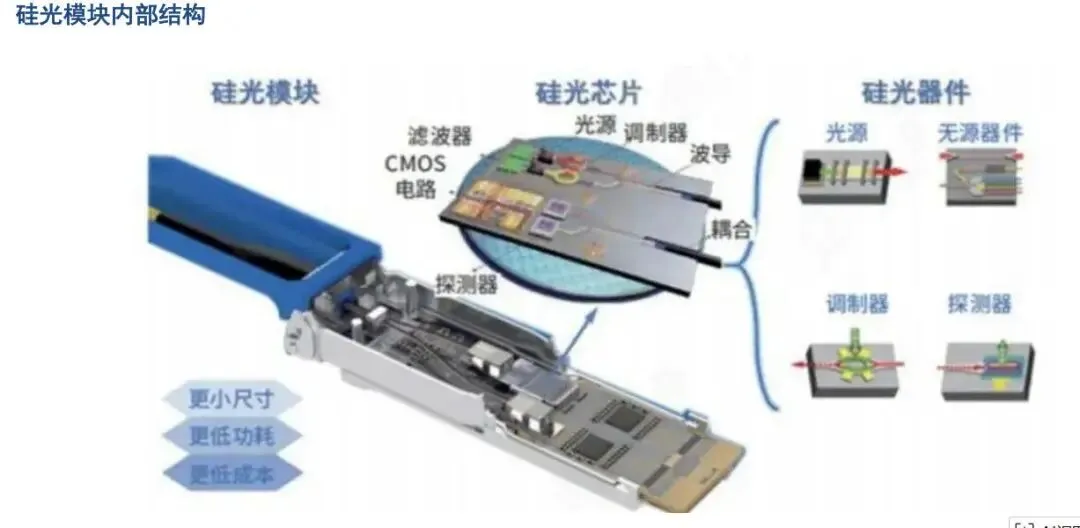

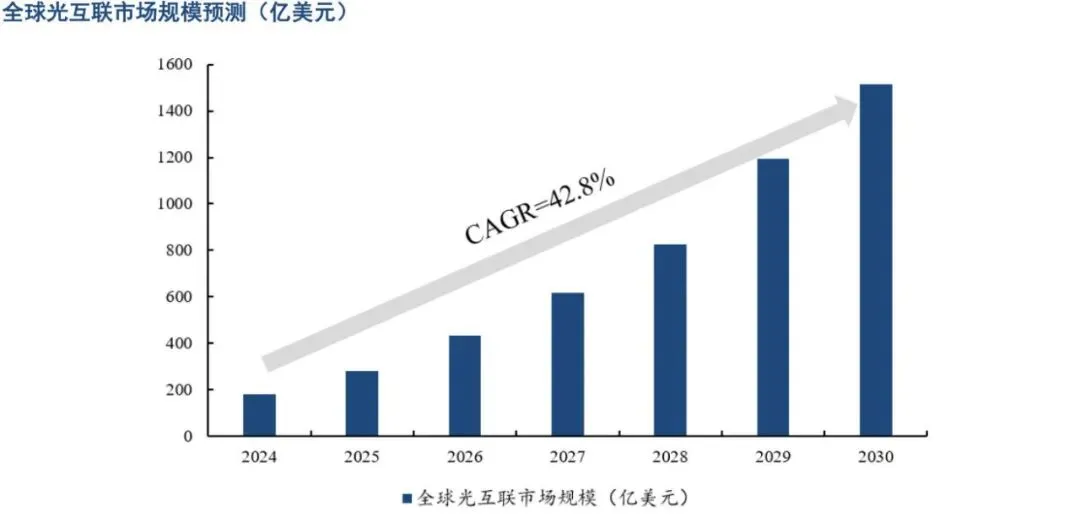

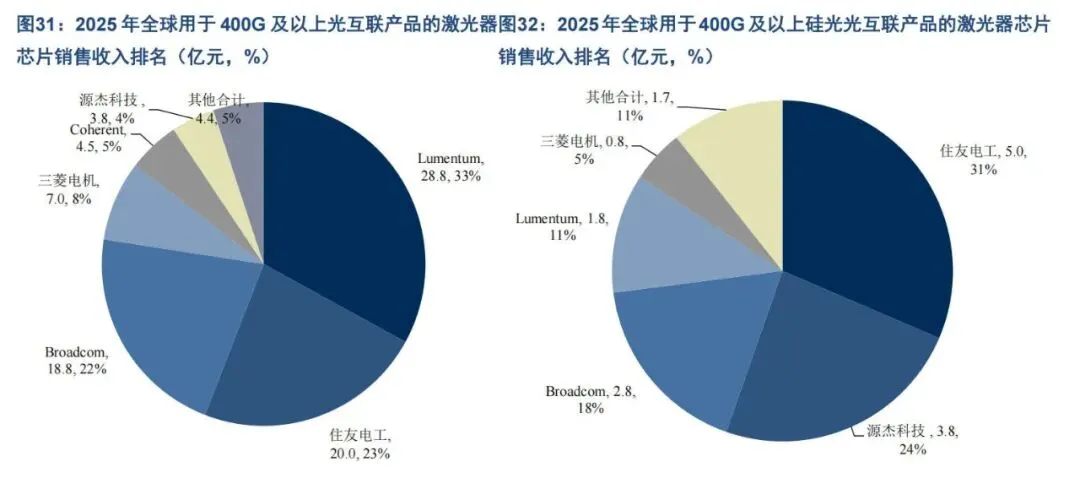

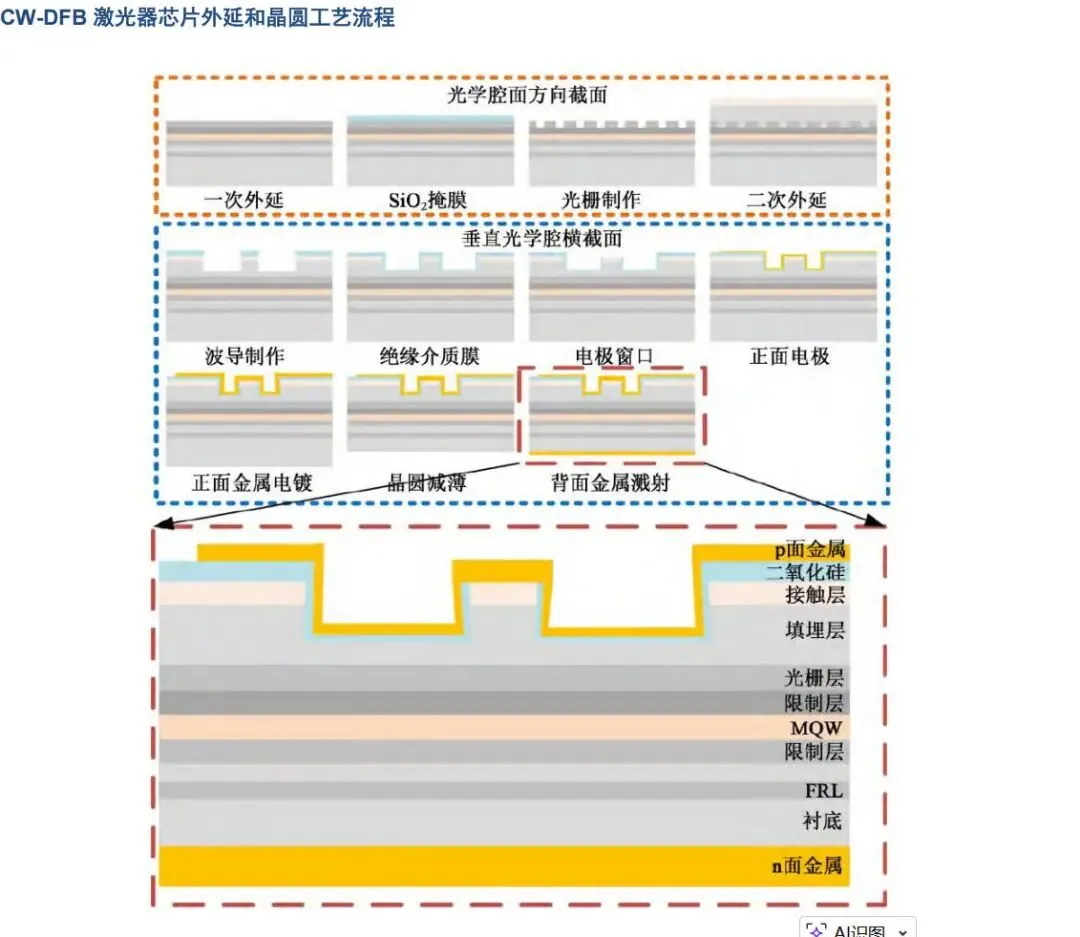

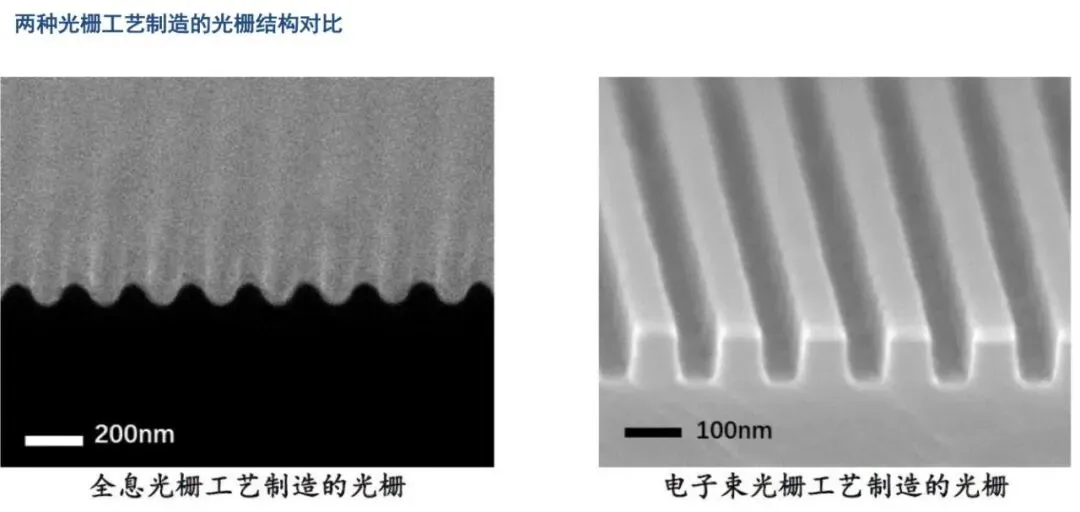

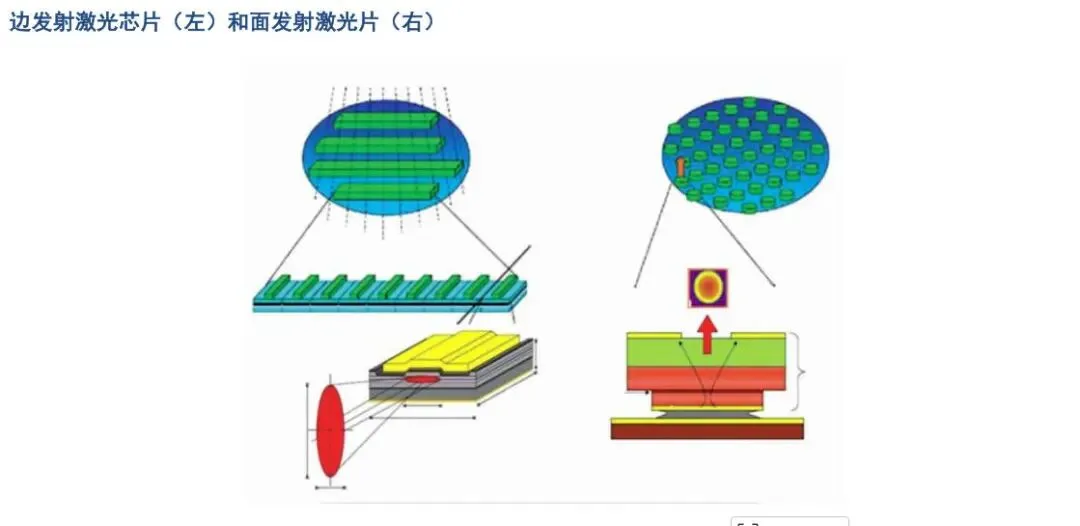

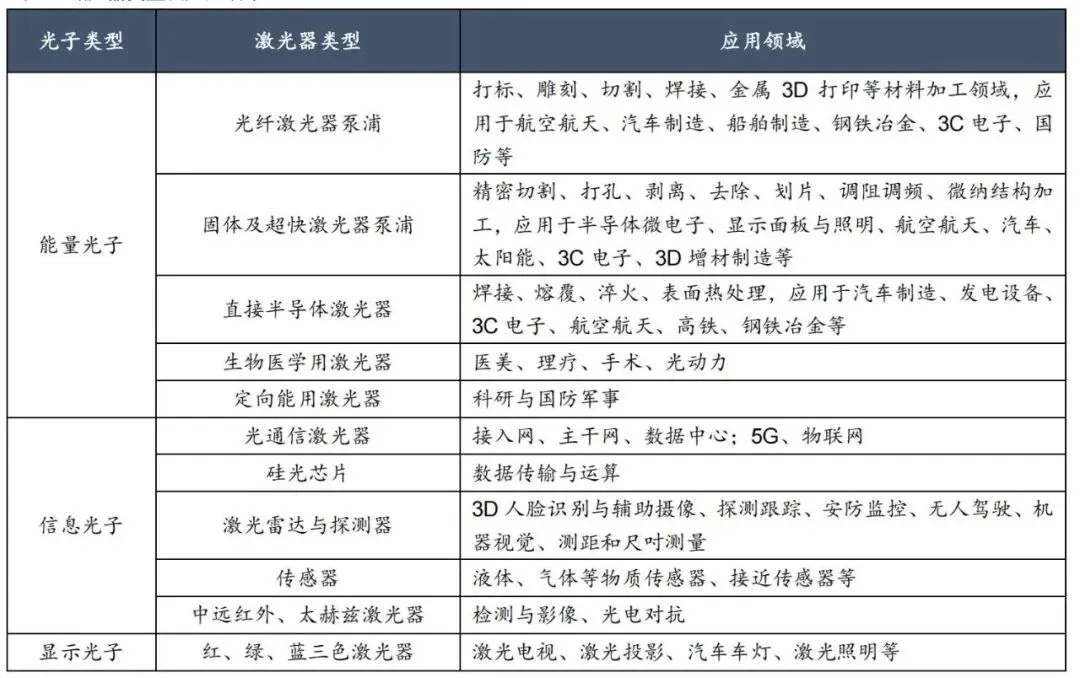

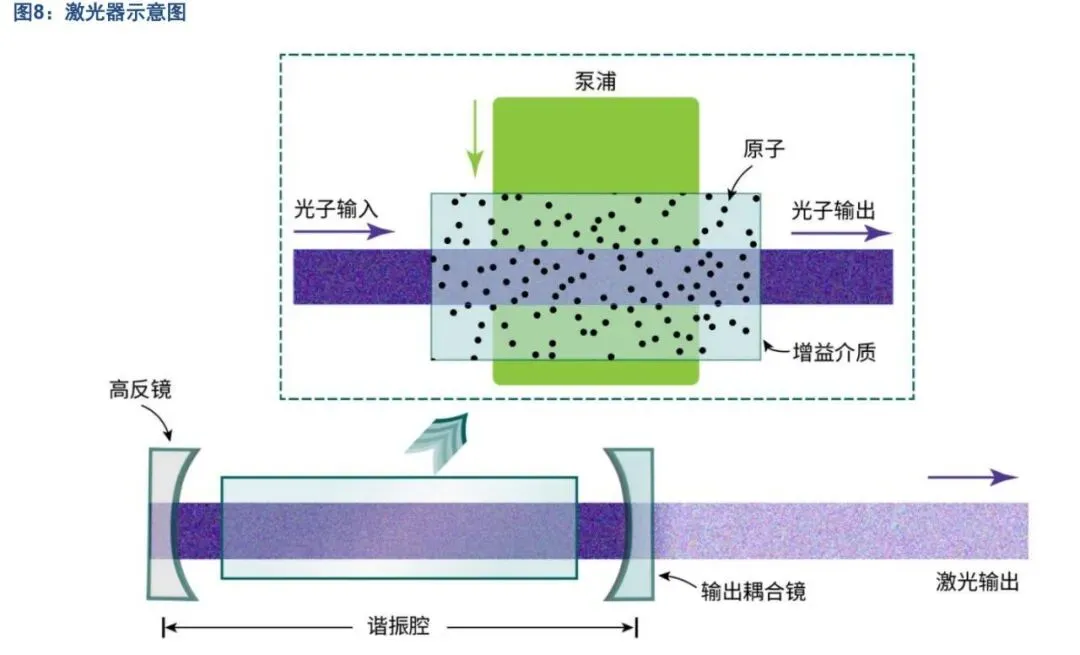

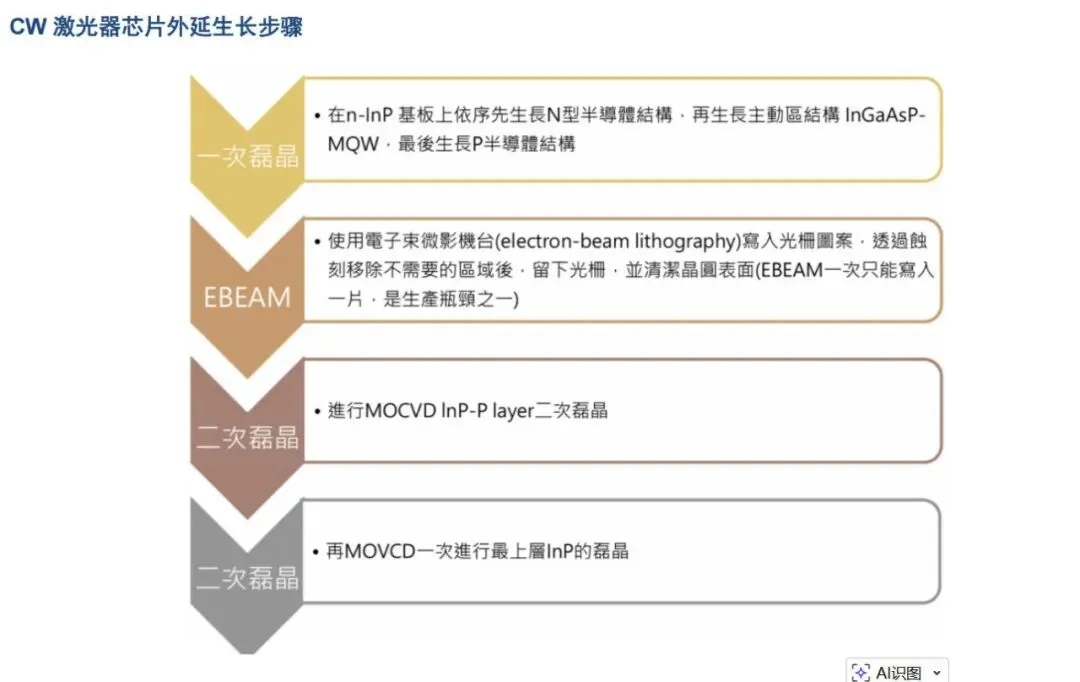

CW激光器行业分析:有望成为未来数年光芯片产业中景气度最高细分方向核心摘要 CW激光器，即连续波激光器，是面向硅光光模块、CPO、NPO以及下一代高密度光互联系统的重要外置光源。随着AI大模型训练和推理规模快速扩张，数据中心内部互联带宽需求持续攀升，传统依靠电互联和分立式光模块的架构逐渐面临带宽、功耗、延迟和封装密度瓶颈。光互联正在由"服务器之间的高速连接"进一步向"GPU集群、交换芯片、加速卡之间的高密度低时延连接"演进，产业链技术路线由传统EML分立方案逐步分化出硅光、CPO、NPO等新架构。CW激光器正是在这一技术迁移中成为核心增量器件。 从产业逻辑看，CW激光器的重要性并不单纯来自"激光器芯片市场本身增长"，而来自硅光架构对光模块BOM结构的重新定义。在传统分立式光模块中，激光器、调制器、探测器、无源光器件、PCB和结构件等环节相对分散，高速率产品往往需要多颗EML芯片分别承担发光与调制功能。而在硅光架构中，大量调制、合波、分波及部分无源功能被集成至硅光PIC芯片，硅材料自身又难以高效发光，因此需要外置稳定、高功率、窄线宽的连续光源。CW激光器由此从传统光源器件升级为硅光系统的"能量入口"和"光功率供给核心"。 市场层面，AI算力集群推动数据中心光互联进入高景气周期。根据用户提供资料中的预测，全球光互联市场规模有望由2024年的179亿美元增长至2030年的1514亿美元，2024年至2030年复合增速约42.8%；其中数据中心光互联市场规模预计由2024年的137亿美元增长至2030年的1444亿美元，对应复合增速约48.1%。在此基础上，全球激光器芯片市场预计由2024年的26亿美元增长至2030年的229亿美元，复合增速约44.1%；数据中心领域是最主要增量来源，预计由2024年的16亿美元增长至2030年的211亿美元，复合增速约53.4%。这意味着，激光器芯片市场正在从传统通信设备周期品逐步演变为AI算力基础设施中的关键成长赛道。 从细分品类看，EML与CW激光器芯片共同构成高速光互联的核心光源。EML是传统高速光模块的重要方案，广泛应用于400G、800G及以上分立式光模块；CW激光器则与硅光、CPO、NPO等外调制架构深度绑定。在硅光方案中，CW激光器无需承担高速调制功能，主要输出稳定连续光，后续由硅光芯片上的调制器完成电光调制。与EML相比，CW激光器单颗设计功能相对聚焦，但对高功率、低噪声、温度稳定性、波长一致性和可靠性的要求更高，尤其在CPO/NPO场景中，150mW、300mW、400mW等高功率CW光源正在成为产业研发重点。 技术层面，CW激光器的核心竞争力集中在三个维度：第一是材料体系，尤其是InGaAlAs与InGaAsP两类InP基材料路线的选择。InGaAlAs具备更好的高温载流子限制能力，有利于提升高温工作性能和输出稳定性，但含铝材料带来更高外延生长和再生长工艺难度；InGaAsP工艺成熟度较高，但高温条件下载流子泄漏问题相对突出。第二是光波导结构，脊型波导（RWG）工艺简单、良率和成本优势明显，但光场限制和耦合表现弱于掩埋异质结（BH）；BH结构具备更好的电流限制、光场限制和高功率输出能力，但工艺复杂、再生长界面质量控制难度高。第三是制造工艺，尤其是MOCVD外延与电子束光栅工艺。外延决定有源区材料质量、量子阱结构和高温可靠性，光栅决定波长精度、单模良率、边模抑制比和产品一致性，两者共同构成高端CW激光器的核心壁垒。 商业模式层面，激光器芯片行业当前更适合IDM模式。与标准CMOS芯片不同，InP基激光器芯片具有强工艺耦合特征，设计、外延、光栅、波导、端面镀膜、封装测试之间高度协同。单纯Fabless模式难以在高端产品迭代中快速闭环工艺反馈，也难以保障客户认证和量产一致性。IDM模式虽然需要更高资本开支和长期工艺积累，但能够形成产品质量、可靠供应、良率爬坡和客户绑定优势。资料显示，国内外高端激光器芯片企业在高端产品环节可获得较高附加值，部分企业光芯片毛利率超过50%，说明制造能力本身就是产业链利润分配的核心来源之一。 竞争格局方面，全球激光器芯片市场长期由美日企业主导，代表公司包括Lumentum、Broadcom、三菱电机、住友电工、Coherent等。2025年全球激光器芯片头部企业中，前六大公司合计市占率约64.8%，行业集中度较高。但在硅光高速光互联用CW激光器这一新兴细分市场，中国企业与海外企业的技术代差并不显著。资料显示，2025年全球用于400G及以上硅光光互联产品的CW激光器芯片市场中，住友电工相关收入约5亿元，源杰科技约3.8亿元，二者差距并不悬殊。更重要的是，国内外企业均处于150mW、300mW、400mW高功率CW激光器研发和客户验证阶段，尚未形成不可逾越的代际差距。这为国产企业提供了在硅光架构迁移期实现份额提升的窗口。 综合判断，CW激光器行业正处于从"光通信零部件"向"AI算力基础设施核心器件"重新定价的阶段。短期看，行业关注点在高功率CW产品能否通过客户验证并实现稳定量产；中期看，核心变量是硅光光模块在800G、1.6T、3.2T以及CPO/NPO架构中的渗透速度；长期看，具备材料、外延、光栅、封测和可靠性验证闭环能力的IDM厂商，将在全球光芯片产业链重构中获得更高战略价值。 行业定义与研究范围 CW激光器中的"CW"是Continuous Wave的缩写，中文通常称为连续波激光器。与脉冲激光器不同，CW激光器在工作过程中持续输出稳定光功率，其输出光具有连续、稳定、窄线宽、低噪声等特征。在光通信和数据中心光互联领域，CW激光器通常并不直接承担高速电信号调制，而是作为外置光源向硅光芯片或外调制系统提供连续光，由后端调制器完成信号加载。 本报告研究的CW激光器主要聚焦于光通信和数据中心光互联场景中的半导体CW激光器芯片，尤其是基于InP材料体系的DFB型连续波激光器。该类产品主要应用于400G、800G、1.6T及更高速率硅光光模块，以及面向高密度封装的NPO、CPO等新型光电集成架构。报告不重点讨论工业加工、医疗美容、国防军工等能量光子领域的连续波激光器，也不将光纤激光器、固体激光器作为研究主体。 从产品形态看，CW激光器属于边发射半导体激光器的一类。其通常以DFB结构为基础，通过内置光栅实现单纵模输出，工作波长覆盖1270nm至1610nm等通信常用窗口。相较FP激光器，DFB激光器波长稳定性、线宽、边模抑制比和传输性能更优；相较EML，CW激光器不集成电吸收调制器，功能更聚焦于稳定发光；相较VCSEL，InP基边发射CW激光器在长距离、高功率和高效率场景中具备更强适配性。 从应用边界看，CW激光器在传统直接调制光模块中并非最核心形态，其战略价值主要在硅光架构中体现。硅光技术利用成熟CMOS工艺平台，将调制器、波导、耦合器、分光/合光结构等集成在硅基光子芯片上，显著提高光模块集成度并降低系统复杂度。但硅是间接带隙材料，发光效率天然较低，难以像III-V族材料一样高效产生激光。因此，硅光芯片通常需要外部III-V族激光器提供稳定光源，CW激光器由此成为硅光光模块不可或缺的核心器件。 从产业链边界看，本报告覆盖CW激光器芯片设计、外延生长、光栅制作、波导结构、端面镀膜、封装测试、可靠性认证、下游硅光模块、CPO/NPO系统以及终端AI数据中心需求。报告重点分析其技术壁垒、市场空间、竞争格局、国产替代机会和风险因素。 行业发展背景：AI算力、Scale-up网络与光互联升级 3.1 AI大模型推动算力集群互联需求爆发 过去十年，数据中心光通信需求主要来自云计算、视频流媒体、移动互联网和企业数字化。光模块速率从100G向400G、800G迭代，本质上是数据中心东西向流量增长的结果。进入生成式AI时代后，算力基础设施发生结构性变化。大模型训练需要数千甚至数万颗GPU或AI加速芯片协同工作，推理阶段也需要高并发、低延迟、持续扩容的算力集群。算力瓶颈不再仅仅取决于单颗GPU性能，而越来越取决于芯片之间、服务器之间、机柜之间以及数据中心集群之间的数据交换效率。 AI集群对互联系统提出了三项关键要求。第一是超高带宽。模型参数规模和训练数据规模快速扩大，GPU之间需要频繁交换梯度、参数和中间结果。第二是超低延迟。大规模并行训练对同步效率极为敏感，网络延迟会直接影响GPU利用率。第三是低功耗和高密度。随着机柜功率密度提升，互联系统本身的能耗和散热压力成为数据中心总拥有成本的重要组成部分。传统电互联在长距离、高带宽和高密度条件下信号损耗快速上升，光互联成为必然方向。 3.2 Scale-up网络成为光互联新增长场景 传统数据中心网络更多强调Scale-out，即通过网络把更多服务器横向连接起来，以提升整体计算和存储能力。AI时代的高性能集群则更强调Scale-up，即在一个更紧密的计算域内实现GPU、交换芯片、加速卡和内存资源之间的高速互联。Scale-up网络对带宽、延迟和同步效率要求更高，也更接近计算系统内部互联，而不仅仅是传统以太网意义上的服务器间通信。 在Scale-up网络中，光互联的角色从"数据中心网络设备的接口"逐步向"计算系统内部关键连接层"延伸。CPO和NPO等技术的出现，正是为了缩短信号传输距离、降低电通道损耗、提高端口密度，并在交换芯片附近引入光学I/O。与传统可插拔光模块相比，CPO将光引擎与交换芯片共同封装，NPO则将光学引擎置于靠近交换ASIC的位置，在功耗、密度和信号完整性方面具有潜在优势。 硅光是CPO/NPO的重要技术基础。硅光芯片能够在较小面积内集成大量光学器件，并与CMOS制造生态相兼容，从而满足高密度、规模化和低成本制造需求。然而，硅光芯片本身无法高效发光，因此需要外部连续波激光器作为稳定光源。CW激光器在Scale-up网络、硅光、CPO/NPO之间形成了清晰的产业传导链条：AI算力增长推动Scale-up网络升级，Scale-up网络推动CPO/NPO和硅光架构发展，硅光架构推动外置高功率CW激光器需求释放。 3.3 光互联技术路径分化：EML方案与硅光方案并行 当前数据中心高速光互联主要存在两类技术路线。一类是传统EML方案。EML即电吸收调制激光器，通常将DFB激光器与EAM调制器集成在同一芯片上，实现发光与调制一体化。该方案成熟度高，在400G、800G及以上速率光模块中广泛使用，适合高速率、较长距离、分立式光模块场景。 另一类是硅光方案。硅光方案将光调制、复用/解复用、耦合、部分无源功能等集成到硅光PIC中，外部激光器仅提供连续光源。该方案能够降低器件数量，提升集成度，简化封装，并有望在高速率演进中降低单位带宽成本。尤其在800G、1.6T、3.2T以及CPO/NPO架构中，硅光的规模化优势更容易体现。 两类技术路线并非短期内完全替代关系，而是会在不同速率、距离、成本结构和客户需求下并行演进。EML方案仍将在传统高速可插拔模块和部分中长距场景中保持优势；硅光方案则更适合高密度、低功耗、低成本和高集成场景。CW激光器作为硅光方案的关键外置光源，其需求弹性将取决于硅光方案在高速光互联中的渗透率。 CW激光器在硅光架构中的功能定位与价值重构 4.1 从"发光器件"到"硅光系统光源入口" 在传统光模块中，激光器通常承担发光和部分调制相关功能，其价值体现主要是提供足够功率、稳定波长和高速调制能力。对于EML而言，激光器与电吸收调制器集成，单颗芯片即完成发光和调制。光模块速率提升通常带来通道数量增加、调制速率提高和芯片性能升级。 硅光架构改变了这一逻辑。硅光PIC负责调制和光路集成，CW激光器负责提供连续稳定光源。CW激光器不再需要进行高速电调制，而是需要更高输出功率、更稳定的连续工作能力、更低相对强度噪声、更窄线宽、更强温度适应性，以及与硅光波导或外部封装结构更好的耦合效率。在系统层面，CW激光器更像是硅光芯片的"光功率电源"，其输出稳定性直接决定后续调制链路的信噪比、误码率和系统能效。 4.2 大功率分路供能带来BOM结构变化 硅光架构的一个重要特征是"大功率分路供能"。以800G光模块为例，传统分立式方案可能由8路100G信号构成，每一路对应一颗EML芯片，因此需要8颗EML。单颗EML功率通常不需要很高，约10mW至20mW即可满足通道需求。而在硅光方案中，可以通过少量高功率CW激光器为多个通道提供光源。例如"1拖2"方案中，1颗CW激光器驱动2个通道，800G模块可能需要4颗70mW至100mW CW激光器；"1拖4"方案中，1颗CW激光器驱动4个通道，模块可能只需要2颗100mW以上CW激光器。 这一变化对价值链影响深远。第一，单颗CW激光器功率和价值量提升，但模块内激光器颗数减少，系统整体光源成本有望下降。第二，封装复杂度降低，有助于提高模块可靠性和生产效率。第三，CW激光器成为硅光模块性能和成本之间的关键平衡点。若单颗CW激光器功率、可靠性和耦合效率足够高，则可以进一步提高分路比例，降低模块BOM成本；若高功率CW产品良率不足或可靠性不稳定，则硅光方案的成本优势会被削弱。 4.3 CW激光器价值量不只取决于单价，而取决于系统降本能力 分析CW激光器不能只看单颗芯片价格。高功率CW激光器的单颗价值可能高于低功率DFB或部分传统光源，但其通过减少芯片数量、简化调制结构、降低封装复杂度、提升硅光集成度，可能带来系统级降本。因此，CW激光器在硅光架构中的价值更接近"系统效率提升器件"。 对于下游客户而言，是否采用更高功率CW方案，取决于综合成本模型：芯片单价、耦合损耗、良率、功耗、散热成本、封装复杂度、可靠性、返修风险、客户认证周期等都需要纳入考量。高端CW激光器厂商的竞争也将从单一光功率竞争，转向系统级性能竞争，包括低噪声、窄线宽、高温工作能力、波长稳定性、耦合效率和量产一致性。 市场规模与增长预测 5.1 全球光互联市场进入高增速阶段 AI算力集群建设正在推动光互联需求快速扩容。根据用户提供资料中的预测，全球光互联市场规模有望从2024年的179亿美元增长至2030年的1514亿美元，2024年至2030年复合增长率约42.8%。该增速显著高于传统通信设备和光器件行业历史增速，反映出AI数据中心正在成为光互联行业最重要的需求来源。 其中，数据中心光互联是市场增长的核心驱动力。资料显示，2024年全球数据中心光互联市场规模约137亿美元，预计2030年增长至1444亿美元，复合增速约48.1%。这意味着，到2030年，数据中心场景将在全球光互联市场中占据绝对主导地位。传统电信接入、城域网和骨干网仍具备稳定需求，但增速和弹性明显弱于AI数据中心。 5.2 激光器芯片市场规模有望突破200亿美元 光互联市场扩张直接拉动光芯片需求。资料显示，全球激光器芯片市场规模预计由2024年的26亿美元增长至2030年的229亿美元，复合增长率约44.1%。其中数据中心领域贡献主要增量，2024年市场规模约16亿美元，预计2030年达到211亿美元，复合增速约53.4%。 这一预测体现出两个结构性变化。第一，激光器芯片不再主要由传统电信光网络需求决定，而是越来越受AI数据中心资本开支驱动。第二，高端光源产品在激光器芯片市场中的占比快速提升。随着400G、800G、1.6T及以上速率产品渗透，低速FP、低速DFB等传统产品占比下降，高速EML和硅光CW成为核心增量。 5.3 EML与CW激光器占比持续提升 EML与CW激光器芯片是高速光互联的两类关键光源。资料显示，2024年EML与CW激光器芯片合计市场规模约9.7亿美元，占激光器芯片市场比例约38.1%；到2030年，两类产品合计收入预计达到208亿美元，复合增速约66.6%，市场占比提升至约90.9%。 这意味着，激光器芯片行业内部将出现明显结构升级。低速、低功率、低附加值产品占比下降，高速、高功率、高可靠性产品成为主导。对于企业而言，能否从传统接入网和中低速通信芯片升级至数据中心高端产品，将决定其未来成长空间和盈利能力。 5.4 高功率CW激光器是增速最高的细分方向 CW激光器内部也存在功率结构升级。当前400G、800G以及1.6T硅光光互联产品中，常见CW激光器功率包括50mW、70mW、100mW等。随着NPO、CPO等下一代光电集成技术推进，150mW、300mW、400mW等更高功率CW光源正进入研发验证和商业化导入阶段。 资料显示，50mW及以下CW产品2024年至2030年复合增速约62.5%，70mW及100mW主力产品复合增速约127.2%，100mW以上高功率CW芯片复合增速高达276.2%。虽然高功率产品当前基数较小，但其增长弹性最强，也最能体现厂商技术能力和客户认证价值。未来行业竞争的焦点，很可能从"能否供应常规CW光源"转向"能否稳定量产高功率、高可靠性、低噪声CW激光器"。 技术原理与产品类型分析 6.1 半导体激光器基本原理 激光器是一种将外部泵浦能量转化为高度相干光输出的光电转换器件。其基本工作机制包括粒子数反转、受激辐射和光学谐振放大。普通光源主要依赖自发辐射，光子相位、方向和频率较为随机；激光器则通过受激辐射产生与入射光子频率、相位、方向一致的新光子，从而形成高度有序的相干光。 激光器一般由三部分构成：泵浦源、增益介质和光学谐振腔。泵浦源提供能量，使增益介质中的电子从低能级跃迁到高能级；增益介质实现粒子数反转并产生受激辐射；谐振腔通过反射和反馈使特定模式的光不断放大，并筛选出满足相干条件的输出光。 半导体激光器的特点在于以半导体PN结或异质结作为增益介质，并通过电流注入实现泵浦。当对PN结施加正向偏压时，电子和空穴注入有源区并发生复合，释放光子。通过合适的材料体系和谐振结构，可以实现特定波长、特定模式和特定功率的激光输出。半导体激光器具有体积小、电光转换效率高、可集成、成本相对可控等优势，是光通信领域最重要的激光器形态。 6.2 边发射激光器与面发射激光器 按出光方向划分，半导体激光器主要包括边发射激光器和面发射激光器。边发射激光器的激光沿芯片平面方向从侧边射出，通常基于InP或GaAs材料体系，代表产品包括FP、DFB、EML和CW DFB等。边发射激光器输出功率较高、电光效率较好，适合中长距离光通信和高速数据中心互联。 面发射激光器以VCSEL为代表，激光垂直于芯片表面射出，通常基于GaAs材料体系。VCSEL具备低阈值、易二维阵列化、测试成本低和制造成本低等优势，适合短距离传输、消费电子3D感知和机柜内短距互联等场景。但其输出功率、传输距离和部分高速性能不及InP基边发射激光器，因此在高端硅光外置光源中并非主流。 6.3 FP、DFB、EML、CW与VCSEL产品对比 FP激光器结构简单、成本低，是早期中低速光通信常用光源。其缺点是多纵模输出、波长稳定性较差、线宽较宽，难以适配高速长距传输需求。 DFB激光器通过内置分布反馈光栅实现单纵模输出，波长稳定性、边模抑制比和传输性能明显优于FP。DFB广泛应用于接入网、无线基站、传输网和数据中心互联等场景，也是CW DFB激光器的重要基础结构。 EML激光器将DFB发光区与电吸收调制器集成在同一芯片上，兼具发光和高速调制能力，适合高速、中长距、低啁啾传输。EML是传统400G、800G高速光模块的重要光源方案。 CW激光器通常以DFB结构为基础，但不直接进行高速调制，而是持续输出稳定连续光。其核心指标包括输出功率、波长稳定性、线宽、相对强度噪声、边模抑制比、高温性能、可靠性和耦合效率。CW激光器是硅光外调制架构、CPO、NPO和高密度光互联的重要光源。 VCSEL适合短距、低成本和阵列化场景，但在高功率、长距离、硅光CPO外置光源中不具备主导地位。 6.4 CW激光器的核心性能指标 CW激光器的关键性能指标主要包括以下几类。 第一，输出光功率。硅光架构需要外置激光器为多个通道供能，因此高功率输出是CW激光器升级重点。50mW、70mW、100mW产品已较成熟，150mW、300mW、400mW产品则面向CPO/NPO和下一代高密度光互联。 第二，阈值电流与斜率效率。阈值电流越低，激光器越容易进入稳定工作状态；斜率效率越高，在相同注入电流下输出光功率越高，有利于降低系统功耗。 第三，高温性能。数据中心和CPO封装环境对热管理提出更高要求，高温下保持较低阈值电流、较高输出功率和稳定线宽，是CW激光器可靠性的核心。 第四，边模抑制比。高质量单模激光器需要抑制旁模，避免多模输出影响信号质量。DFB激光器通常要求较高SMSR，高端CW产品需要在高功率和高温下仍保持稳定单模。 第五，线宽和相对强度噪声。窄线宽和低RIN有助于提高传输质量、降低系统噪声并提升误码性能。在高阶调制和高密度硅光系统中，噪声指标更加重要。 第六，远场发散角和耦合效率。CW激光器需要与硅光波导或光纤耦合，小发散角和合适光斑形态有助于降低耦合损耗，提高系统能效。 CW激光器核心设计难点：材料体系、波导结构与高功率稳定性 7.1 高功率CW DFB激光器的设计目标 面向CPO和硅光模块的CW DFB激光器，需要同时满足单模、高功率、低噪声、低功耗、连续稳定工作等要求。与普通DFB激光器相比，高功率CW产品难点并不只是"提高输出功率"，而是在高功率条件下保持波长稳定、模式稳定、低噪声和长寿命。 提升CW激光器输出功率的主要路径包括提高光功率斜率效率、提高饱和电流、扩大单模工作电流范围、优化热管理、降低内部光吸收损耗以及提升端面抗损伤能力。限制功率提升的主要因素包括热饱和、载流子泄漏、光学灾变损伤、模式竞争、端面可靠性和封装散热限制。 7.2 有源区材料体系：InGaAlAs与InGaAsP 有源区材料体系决定激光器的增益、阈值、效率和高温性能。目前InP基通信激光器常见有源区材料包括InGaAlAs和InGaAsP。 InGaAlAs材料体系的优势在于导带带阶更大，对电子限制能力更强，有利于抑制高温下载流子泄漏，从而改善高温性能、降低阈值电流并提升特征温度。在数据中心和CPO等高功率、高热密度场景中，高温性能是评价CW激光器的重要指标，因此InGaAlAs具有明显吸引力。 但InGaAlAs也存在工艺挑战。铝元素化学性质活泼，容易氧化，对外延生长环境、界面控制、再生长工艺和后续制程提出更高要求。特别是在BH结构等需要二次外延或再生长的工艺中，含铝材料的界面质量控制难度更高，可能影响良率和长期可靠性。 InGaAsP是较成熟的InP基四元材料体系，产业经验丰富，工艺稳定性较好。但其导带带阶相对较小，在高温条件下载流子更容易越过势垒产生泄漏，导致阈值电流上升、斜率效率下降和高温输出能力降低。对于常规功率产品，InGaAsP仍有成本和成熟度优势；对于高功率、无制冷、高温环境CW产品，InGaAlAs的性能优势更突出。 7.3 波导结构：RWG与BH的路线权衡 光波导结构用于限制光场和载流子，是决定激光器模式稳定性、输出功率、耦合效率和制造良率的重要因素。CW DFB激光器常见波导结构包括脊型波导（RWG）和掩埋异质结（BH）。 RWG通过在有源区上方刻蚀脊状结构，利用脊两侧折射率差实现横向光场限制。其优势是工艺流程相对简单，通常不需要复杂的二次外延再生长，制造良率和成本更具优势，长期可靠性也相对容易控制。其不足在于电流限制能力和光场限制能力弱于BH，远场光斑可能更椭圆，与硅光波导耦合效率相对偏低。 BH结构则通过一次外延形成有源区后，刻蚀出台面，再进行二次或多次外延再生长，将有源区横向掩埋，并通过电流阻挡层增强载流子限制。BH结构具备更强的电流限制、更低阈值电流、更好的光场约束和更接近圆形的远场发散角，有利于高功率输出和硅光耦合。但其工艺复杂，尤其是再生长界面质量控制难度大，容易引入缺陷，对良率、可靠性和成本构成挑战。 对于高功率CW激光器，BH结构在性能上具有吸引力，海外高端产品也常采用BH DFB平台。但对于产业化量产而言，企业必须在性能、良率、成本和可靠性之间取得平衡。未来不同客户和应用可能形成差异化路线：高端CPO/NPO场景更偏向BH等高性能结构，成本敏感型硅光模块则可能继续采用优化后的RWG方案。 7.4 光栅设计与单模稳定性 DFB激光器的核心是分布反馈光栅。光栅通过周期性折射率扰动提供波长选择性反馈，使激光器实现单纵模输出。光栅周期、耦合系数、相移结构、刻蚀深度和均匀性会直接影响激光器的中心波长、边模抑制比、线宽、温度漂移和单模良率。 高功率CW激光器对光栅提出更高要求。一方面，高功率工作条件下容易出现模式竞争，必须通过精确光栅设计保持稳定单模。另一方面，硅光系统往往需要多个波长或通道的一致性，光栅周期微小误差都可能导致波长偏移，影响系统复用和耦合效率。因此，电子束光栅相较全息光栅具有更高精度优势，能够实现更复杂的非等周期结构和更精细波长控制。 7.5 热管理与可靠性 CW激光器持续工作，热积累问题比脉冲型器件更突出。温度升高会导致阈值电流上升、输出功率下降、波长漂移、效率降低和器件老化加速。高功率CW激光器尤其容易遭遇热饱和，即注入电流继续增加但输出功率增长放缓甚至下降。 热管理需要从材料、结构、工艺和封装多层次优化。有源区材料需要降低载流子泄漏；波导结构需要减少光吸收和电阻损耗；金属化和衬底减薄需要提升散热能力；封装需要降低热阻并保障长期稳定。对于CPO应用，激光器可能靠近交换芯片或高热源环境，热设计难度进一步提升。 可靠性方面，高功率CW产品需要关注端面灾变光学损伤、暗线缺陷扩展、金属迁移、再生长界面缺陷、封装应力和湿热老化等问题。客户认证通常不仅验证初始性能，还会进行高温高湿、老化、温循、长期通电等可靠性测试。能否通过客户认证，是CW激光器企业从样品走向量产的关键分水岭。 制造工艺与产业链壁垒：外延、光栅、IDM与产能瓶颈 8.1 激光器芯片制造流程概览 CW激光器芯片制造通常包括外延生长、光栅制作、波导刻蚀、二次外延或介质沉积、金属化、电极制作、晶圆减薄、解理、端面镀膜、芯片分选、封装和测试等步骤。与硅基逻辑芯片相比，III-V族激光器芯片制造更强调材料质量、光电性能和工艺经验，标准化程度相对较低。 外延生长决定有源区量子阱结构和材料质量，是性能基础。光栅制作决定单模输出和波长控制，是DFB激光器的核心工艺。波导和再生长决定光场限制、载流子限制和高功率能力。端面镀膜决定输出效率和端面可靠性。封装测试决定最终耦合效率、散热能力和产品一致性。 8.2 MOCVD外延：核心技术壁垒与扩产瓶颈 外延生长是CW激光器芯片制造的核心环节。通过MOCVD设备，可以在InP衬底上生长厚度和组分精确可控的多层量子阱结构。外延质量直接影响阈值电流、斜率效率、输出功率、可靠性和高温性能。 MOCVD外延难点在于需要精确控制温度场、气流场、III/V族源比例、掺杂浓度、量子阱厚度、界面陡峭度和应力状态。对于InGaAlAs等含铝体系，还需要防止氧化和界面缺陷。高质量外延不是简单购买设备即可实现，而依赖长期工艺积累、材料模型、试错经验和客户产品反馈。 外延也是产能瓶颈。资料显示，在生产制造中，每台MOCVD设备的每批产品都需要针对客户和应用进行单独认证。这意味着即使企业扩充设备，也不能立即等比例转化为可销售产能。客户认证、批次稳定性和工艺复制能力共同决定实际产出。对于高端CW产品，扩产速度往往慢于需求释放速度，因此具备成熟外延平台和客户认证积累的企业将拥有先发优势。 8.3 光栅工艺：从全息光栅到电子束光栅 DFB激光器的光栅工艺可大致分为全息光栅和电子束光栅。全息光栅利用两束激光干涉形成周期性条纹，工艺效率较高，适用于部分中低速和标准化产品。电子束光栅通过电子束直写定义光栅图形，精度更高，能够实现复杂图案和非等周期结构，更适合高端DFB和CW激光器。 电子束光栅的优势体现在波长精度、单模良率、极限工作温度、模态稳定性和高频特性等方面。对于高功率CW激光器，光栅误差可能导致模式不稳定和波长偏移，因此电子束光栅成为高端产品的重要工艺选择。 但电子束光栅也有产能瓶颈。电子束直写通常一次只能写入一片晶圆，吞吐量有限。设备价值高，工艺调试和操作经验要求高。企业若缺乏自有电子束光栅能力，可能面临委外成本高、交付周期长、工艺保密性弱和迭代速度慢等问题。资料显示，源杰科技公告中曾披露光栅环节委外加工平均价格远高于自产平均成本，说明自建光栅能力不仅是技术壁垒，也是成本优势来源。 8.4 端面镀膜与可靠性测试 边发射激光器需要通过芯片端面形成谐振腔，并通过镀膜控制反射率。通常一端镀抗反射膜，另一端镀高反射膜，以优化输出功率、腔内反馈和模式稳定性。高功率CW激光器对端面镀膜要求更高，因为端面处光功率密度大，容易出现灾变光学损伤。镀膜材料、厚度均匀性、端面清洁度和缺陷控制都会影响寿命。 测试环节同样重要。CW激光器需要进行P-I曲线、阈值电流、斜率效率、中心波长、边模抑制比、线宽、RIN、远场发散角、温度特性、老化和可靠性测试。对于面向数据中心客户的高端产品，自动化测试和高通量筛选能力决定交付效率。高端客户往往要求长期批量一致性，而不仅是单颗样品性能达标。 8.5 IDM模式构建产业链壁垒 激光器芯片行业天然适合IDM模式。原因在于产品性能高度依赖设计与工艺协同，外延、光栅、波导、镀膜、封装测试之间任何一个环节波动都可能影响最终良率和可靠性。如果企业只掌握设计而不掌握制造，很难快速定位性能问题，也难以在客户验证中快速迭代。 IDM模式的优势包括：第一，研发反馈速度更快，设计团队可与外延和工艺团队直接闭环；第二，产品质量和供应稳定性更强；第三，客户认证更具可信度；第四，高端产品附加值更高；第五，核心工艺不易外泄，有利于长期积累壁垒。 但IDM模式也带来更高资本开支和更长爬坡周期。企业需要投入MOCVD、电子束光刻、刻蚀、镀膜、测试等设备，建立洁净厂房和工艺团队，并承担良率爬坡风险。对于新进入者而言，即使有资金，也难以短期复制成熟IDM厂商的经验曲线。 产业链结构与商业模式分析 9.1 产业链上游：材料、设备与工艺平台 CW激光器产业链上游包括InP衬底、MO源、特种气体、光刻胶、镀膜材料、MOCVD设备、电子束光刻设备、刻蚀设备、镀膜设备、测试设备等。与硅基半导体相比，III-V族光芯片产业链规模较小，部分关键材料和设备供应商集中度较高，供应链稳定性对企业量产能力影响较大。 InP衬底是通信波段激光器的重要基础材料。其晶体质量、缺陷密度、尺寸和供应稳定性会影响外延质量和芯片良率。MOCVD设备是外延生长核心设备，决定企业外延产能和材料平台能力。电子束光刻设备则在高端DFB光栅制作中具有重要价值。由于设备昂贵、工艺调试周期长，上游设备投入构成行业进入门槛。 9.2 产业链中游：光芯片设计制造企业 中游主要是激光器芯片企业，承担产品定义、结构设计、外延、晶圆加工、芯片制造、封装测试和客户认证。代表企业包括海外Lumentum、Broadcom、三菱电机、住友电工、Coherent，以及国内源杰科技、仕佳光子、长光华芯等。 中游企业的核心竞争力包括技术平台、产品谱系、客户资源、量产良率、成本控制、交付能力和可靠性认证。对于CW激光器而言，客户通常不仅关注样品指标，更关注批量一致性和长期可靠性。因此，中游厂商需要建立"技术研发—中试验证—客户导入—批量交付—持续迭代"的完整能力。 9.3 产业链下游：硅光模块、CPO/NPO与AI数据中心 下游包括光模块厂商、硅光芯片厂商、交换机和服务器厂商、云厂商及AI算力基础设施运营方。光模块厂商是CW激光器的重要直接客户，硅光方案推广将带动其对外置CW光源的需求。CPO/NPO架构进一步缩短光电转换链路，对激光器功率、热稳定性和封装形态提出更高要求。 终端需求主要来自AI数据中心。大型云厂商和AI基础设施厂商对800G、1.6T、3.2T光互联产品的采购节奏，将直接影响CW激光器需求释放。由于AI基础设施投资具有较强周期性和技术迭代性，CW激光器厂商需要紧跟客户路线图，提前布局下一代功率和封装形态。 9.4 商业模式特征：高认证壁垒与长客户周期 CW激光器并非标准消费电子元器件，而是高可靠性通信光芯片。客户导入通常包括样品测试、小批量验证、模块级验证、系统级验证、可靠性验证和量产认证多个阶段。周期较长，但一旦通过认证，客户粘性较高。 这一特征使行业具备明显先发优势。已进入主流光模块厂商和云厂商供应链的企业，可以通过客户反馈持续优化产品，并在新一代产品导入中获得优先机会。后来者即使样品性能接近，也需要经历较长认证周期，难以快速替代已有供应商。 竞争格局：海外龙头主导与中国企业追赶窗口 10.1 全球市场长期由美日企业主导 全球激光器芯片市场长期由美国和日本企业主导。美日企业在光通信产业链起步早，积累了深厚的材料、外延、芯片设计、封装测试和客户认证能力。Lumentum、Broadcom、三菱电机、住友电工、Coherent等企业在高速光通信激光器、EML、DFB及相关光芯片领域占据较高份额。 根据用户提供资料，2025年全球激光器芯片市场头部企业中，Lumentum销售收入约32.4亿元人民币，市占率约16.7%；Broadcom约28.1亿元，市占率约14.5%；三菱电机约25.9亿元，市占率约13.4%；住友电工约25.7亿元，市占率约13.3%；Coherent约7.2亿元，市占率约3.7%；源杰科技约6.0亿元，市占率约3.1%。前六大公司合计市占率约64.8%，行业集中度较高。 10.2 硅光CW细分市场为中国企业创造追赶窗口 虽然全球整体激光器芯片市场仍由海外龙头主导，但硅光CW激光器是一个相对新的结构性机会。与传统EML相比，高功率CW激光器伴随硅光、CPO、NPO架构成长，市场尚未完全定型，客户路线图仍在快速迭代。技术路线、功率规格、封装形态和供应链格局都存在重塑机会。 资料显示，2025年全球用于400G及以上高速率光互联产品的激光器芯片市场规模约87.3亿元，其中应用于400G及以上硅光高速率光互联产品的CW激光器芯片市场约15.9亿元。在该细分市场中，住友电工收入约5亿元，源杰科技约3.8亿元，Broadcom约2.8亿元，Lumentum约1.8亿元，三菱电机约0.8亿元，其他合计约1.7亿元。可以看到，国内头部企业在硅光CW细分赛道与海外企业差距明显小于整体激光器芯片市场差距。 这一现象背后的原因在于，硅光CW需求是新技术架构带来的增量市场，而不是完全由历史存量份额决定。国内企业若能在高功率CW产品上同步推进研发、验证和量产，就有机会在新一轮产品迭代中获得客户份额。 10.3 国内外高功率CW产品不存在明显代际差距 面向NPO和CPO应用，国内外企业均在推进150mW、300mW、400mW等高功率CW激光器研发。海外方面，Coherent已推出400mW CW InP激光器芯片，面向共封装光学和硅光应用。资料显示，该产品工作波长为1311nm，在55℃条件下输出功率超过400mW，线宽低于200kHz，RIN低于-145dB/Hz，并采用BH DFB平台。其商业化节奏为2025年工程样品阶段，预计2026年第三季度进入批量生产和全面供货。 国内方面，源杰科技也在前瞻研发300mW等高功率CW光源，产品处于良率优化阶段，性能达到国际先进水平。2026年该产品处于研发及客户验证阶段。虽然海外企业在品牌、客户基础和工程经验上仍具优势，但从产品代际看，国内企业并非落后一代，而是在同一代高功率CW产品上同步竞争。 10.4 竞争焦点从单点指标转向量产能力 高功率CW激光器竞争不会停留在样品指标层面。真正决定市场份额的是产品能否在客户系统中稳定工作，并实现可持续量产。未来竞争焦点包括：高功率输出能力、高温可靠性、低噪声、窄线宽、波长一致性、批量良率、成本控制、交付能力和客户认证速度。 海外龙头优势在于长期技术积累、全球客户资源和稳定量产经验。国内企业优势在于本土客户响应速度、国产替代需求、政策支持、产业资本投入和快速迭代能力。若国内企业能够补齐高端外延、电子束光栅、BH结构、可靠性测试和高功率封装能力，有望在硅光CW细分市场持续提升份额。 国产替代与产业投资机会 11.1 国产替代的底层驱动力 CW激光器国产替代并非单一价格因素驱动，而是由市场增长、供应链安全和技术架构迁移共同推动。 第一，市场总量快速增长为国产企业提供增量空间。在存量市场中替代海外龙头往往难度较高，因为客户认证、供应链惯性和可靠性历史数据构成壁垒。但在高速增长的新市场中，下游客户需要更多供应商共同扩产，国产企业更容易通过增量订单进入供应链。 第二，供应链安全需求提升。光芯片是AI数据中心和通信基础设施的关键器件，在全球贸易摩擦和地缘政治不确定性背景下，国内客户对核心光芯片国产化需求增强。国产供应链不仅可以降低外部限制风险，也有利于提升交付可控性。 第三，技术架构迁移带来重新洗牌。硅光CW激光器不同于传统EML存量市场，产品路线仍在演进，国内企业有机会在新规格、新封装和新客户验证中同步布局。 11.2 政策与产业资本支持 国内光芯片产业近年来获得政策和资本持续支持。资料显示，国家层面已明确提出面向光子领域重点环节开展技术攻关，加大对高速光芯片、光电共封等领域的研发投入，推动光架构与现有电架构体系生态融合。地方层面，深圳、苏州等地设立半导体、集成电路、光子产业基金，重点支持光电子、传感器芯片、先进封测、关键设备和材料等环节。 政策支持对CW激光器产业具有现实意义。高端光芯片需要长期资本投入和工艺积累，短期盈利波动较大。产业基金和政策支持可以帮助企业穿越研发和扩产周期，推动中试线、量产线和客户验证体系建设。同时，地方光子产业集群有助于形成上下游协同，包括材料、设备、封装、测试和模块客户的联动。 11.3 龙头企业扩产投资强化产业趋势 资料显示，源杰科技拟投资建设光电通讯半导体芯片和器件研发生产基地二期项目，并上调50G光芯片产业化建设项目投资额，以应对下游需求增长。仕佳光子也拟投入资金建设高速光芯片与器件开发及产业化项目。国内企业密集扩产表明，产业链对AI光互联和高端光芯片需求保持乐观。 但扩产并不等于产能立即释放。CW激光器尤其是高功率产品，需要经过设备调试、工艺爬坡、客户验证和良率优化。投资机会应关注企业扩产项目是否聚焦高端产品，是否具备核心工艺自研能力，是否已有客户验证进展，以及能否在需求窗口期形成有效交付。 11.4 投资机会分层 CW激光器行业投资机会可分为四层。 第一层是光芯片IDM企业。具备InP外延、DFB光栅、高功率CW设计、封装测试和客户认证能力的企业，是最直接受益者。其弹性来自高端产品占比提升和国产份额提升。 第二层是光模块和硅光/CPO/NPO企业。硅光架构渗透将推动光模块产品升级，具备硅光平台和高端客户资源的企业有望受益于AI数据中心需求。 第三层是上游设备和材料。MOCVD、电子束光刻、刻蚀、镀膜、测试设备，以及InP衬底、MO源等材料环节有望随国产光芯片扩产而增长。 第四层是封装测试与系统集成。CPO/NPO对封装、耦合、热管理和系统可靠性要求更高，先进光电封装企业具备长期机会。 重点企业与受益方向 12.1 海外企业 Lumentum是全球光通信器件和激光器领域的重要厂商，在高端光芯片、光器件和数据中心应用方面具有深厚客户基础。其优势在于产品组合完整、客户认证成熟和全球化供应能力。 Broadcom在高速光通信芯片和器件领域具备强大技术实力，尤其在数据中心生态中拥有广泛客户关系。其光芯片业务与高速交换、网络芯片生态具有协同优势。 三菱电机和住友电工是日本光通信激光器的重要代表企业，在DFB、EML等传统高端光源领域长期积累深厚。住友电工在硅光CW细分市场中收入领先，体现其在高端通信激光器中的竞争力。 Coherent在光电子、激光器和材料加工领域基础深厚，近年来积极布局面向CPO和硅光应用的高功率CW InP激光器。其400mW CW产品代表了海外厂商在高功率方向的前沿进展。 行业发展趋势研判 13.1 趋势一：硅光渗透率提升推动CW激光器成为核心增量 随着800G、1.6T和更高速率产品演进，传统分立方案在功耗、封装密度和成本方面压力上升。硅光通过集成化和CMOS兼容工艺，有望成为高速光互联的重要方向。硅光渗透率提升将直接拉动外置CW激光器需求，尤其是高功率CW产品。 13.2 趋势二：功率规格持续上移 当前50mW、70mW、100mW CW产品已较为常见，未来150mW、300mW、400mW将成为CPO/NPO和更高密度硅光系统的重要方向。功率规格上移将提高技术门槛，并推动行业利润向具备高端外延、BH结构和可靠性验证能力的企业集中。 13.3 趋势三：IDM模式强化，制造能力成为核心竞争力 CW激光器性能高度依赖工艺闭环，IDM模式仍将是主流。未来行业竞争将不是单纯设计能力竞争，而是材料、外延、光栅、波导、镀膜、测试和客户认证全链条能力竞争。具备自有外延和光栅能力的企业将在成本、迭代速度和供应稳定性上占优。 13.4 趋势四：国产企业在新架构中获得份额提升机会 传统光芯片市场海外龙头壁垒深厚，但硅光CW是伴随AI光互联成长的新兴细分市场，国内企业与海外企业处于较接近的产品代际。随着国内客户对供应链安全和本土化交付要求提升，国产企业有望在客户验证和规模交付中逐步扩大份额。 13.5 趋势五：系统级协同能力重要性提升 未来CW激光器企业需要更深入参与下游硅光模块和CPO/NPO系统设计。激光器不再只是标准器件，而需要与硅光PIC、封装、耦合、热管理和系统架构协同优化。具备与客户联合开发能力的企业将更容易进入高端供应链。 结论 CW激光器行业正处在AI算力基础设施升级、硅光架构渗透和全球光芯片供应链重构的交汇点。其产业价值不应只被理解为一种光源芯片的增长，而应理解为高速光互联系统架构变化带来的核心器件重估。 从需求端看，AI大模型和Scale-up网络推动数据中心光互联市场高速增长，800G、1.6T及以上产品渗透加快，CPO/NPO等新型光电封装方案逐步从概念走向工程化。硅光作为高集成、低功耗、低成本潜力方案，对外置稳定光源形成刚性需求，CW激光器由此成为关键增量环节。 从供给端看，高功率CW激光器并非简单成熟产品，而是涉及材料、外延、光栅、波导、热管理、镀膜、封装和可靠性测试的复杂系统工程。MOCVD外延和电子束光栅构成核心工艺壁垒，IDM模式构成长期竞争壁垒。具备全流程闭环能力的企业，更有可能在高端客户验证和量产交付中胜出。 从竞争格局看，海外美日企业仍占据全球激光器芯片市场主导地位，但在硅光CW这一新兴细分市场，国内企业与海外龙头的技术代际差距明显缩小。高功率CW产品仍处于研发、工程样品、客户验证和量产导入阶段，为中国企业提供了难得的同步竞争窗口。国产替代将不仅来自政策推动，也来自产业链安全需求、客户扩产需求和技术架构切换。 从投资角度看，CW激光器产业链具备较强成长性和较高技术门槛。短期应关注高功率CW产品客户验证、良率爬坡和订单兑现；中期应关注硅光光模块渗透率、CPO/NPO商业化节奏和国产份额提升；长期应关注具备IDM平台、核心工艺能力和系统级客户协同能力的企业。整体而言，CW激光器有望成为未来数年光芯片产业中景气度最高、国产替代弹性最强、产业链战略价值最突出的细分方向之一。 附录：关键术语解释 CW激光器：连续波激光器，持续输出稳定激光，在硅光架构中通常作为外置光源。 DFB：分布反馈激光器，通过内置光栅实现单纵模输出。 EML：电吸收调制激光器，将DFB激光器与EAM调制器集成在同一芯片上。 硅光：利用硅基平台实现光子器件集成的技术路线。 PIC：光子集成电路，将多种光学功能集成在芯片上。 CPO：共封装光学，将光引擎与交换芯片等电子芯片共同封装。 NPO：近封装光学，将光学器件布置在靠近交换芯片的位置。 MOCVD：金属有机化学气相沉积，用于III-V族半导体外延生长。 BH：掩埋异质结波导结构，适合高功率和高性能激光器。 RWG：脊型波导结构，工艺相对简单、成本和良率优势较好。 RIN：相对强度噪声，衡量激光输出强度波动。 SMSR：边模抑制比，衡量主模相对于旁模的强度优势。
