? 当AI芯片"饿疯了"：两个"充电宝"的江湖恩怨
英伟达H100每秒吞吐万亿次运算，背后却藏着一场静默的"供电暗战"。如果把AI芯片比作一个饥肠辘辘的饕餮，谁来给它"喂饭"？今天，我们聊聊两个看似低调、实则决定算力生死的"幕后英雄"——硅电容与MLCC。
一、电源完整性：AI时代的"最后一英寸"生死线
想象一下：一辆超跑要在0.1秒内从0飙到200码，但油箱口只有一根吸管——这就是今天AI芯片面临的尴尬。
英伟达H100在眨眼间完成万亿次运算时，内部电流能在数十纳秒内从零飙升至800-1000安培。这种"电流海啸"如果得不到抑制，轻则算错数，重则芯片直接"原地去世"。
从电压调节器到芯片内核，不过几毫米。传统观点认为这点距离可以忽略，但在纳秒级响应面前，这"最后一英寸"成了决定成败的战场。

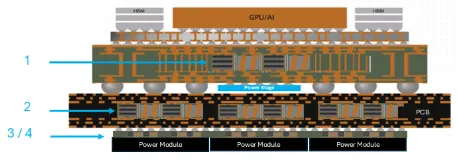

【图片：AI芯片供电架构示意图】
? 打个比方：MLCC像是给巨人一个装满食物但瓶口只有吸管的杯子——容量够大，但"喝"得太慢；硅电容则是把食物打成流质直接灌进嘴里——容量或许没那么大，但吸收速度惊人。
二、技术基因：一个练了五十年内功，一个学了"吸星大法"
? MLCC：陶瓷界的"千层饼大师"
多层陶瓷电容器（MLCC）的结构，堪称"千层饼"的工程学奇迹：将陶瓷介质与金属电极交替堆叠，然后一次性高温烧结成型。

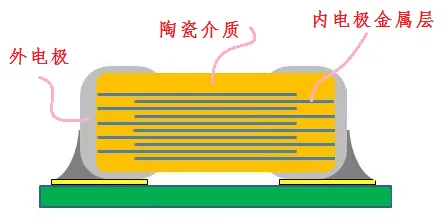

【图片：MLCC结构示意图（陶瓷介质与内电极金属层交替堆叠）】
核心介质是钛酸钡（BaTiO₃），介电常数高达数千，让MLCC在指甲盖大小的体积里存储可观电荷。但成也萧何败也萧何——钛酸钡的介电常数会随温度、电压剧烈变化，就像一位脾气古怪的老宗师，功力深厚但不太听话。
参数 | 典型值 | 特点 |
ESL | 100-200 pH | 等效串联电感较高 |
ESR | 数十 mΩ | 受电极材料影响 |
容值范围 | 皮法~毫法 | 覆盖极广 |
成本 | 低~中 | 经济实惠 |
温度特性 | 依材料而异 | C0G极佳，X7R中等 |
⚡ 硅电容：半导体工艺的"降维打击"
硅电容完全走了另一条路。它利用半导体制造工艺，在硅片上刻蚀出深达数百微米的三维沟槽结构，然后在沟槽内壁沉积金属-绝缘体-金属（MIM）薄膜。

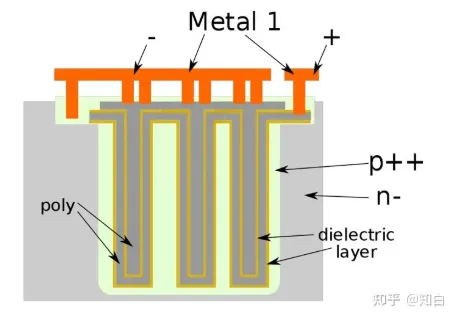

【图片：硅电容DTC深沟槽结构示意图】
精妙之处在于：
·极板短距化：MLCC电极长度在毫米级，硅电容缩短到微米级——缩小了1000倍
·三维表面积扩展：深槽刻蚀让电极表面积增加数十至上百倍
·与CMOS工艺兼容：可以像芯片一样嵌入封装内部
Empower Semiconductor的E-CAP系列堪称"参数怪物"：
参数 | EC1005P硅电容 | 传统MLCC | 优势 |
ESL | <1 pH | ~200 pH | 降低99.5% |
ESR | <3 mΩ | 数十mΩ | 数量级降低 |
电压偏置效应 | 无 | 显著 | 零降额 |
温度漂移 | ≈0 | 因类型而异 | 完全稳定 |
老化问题 | 无 | 存在 | 永不衰减 |
? 一句话：MLCC是练了五十年内功的武林高手，硅电容是掌握"吸星大法"的少年天才——人家几十年功力，它用半导体工艺直接绕过。
三、AI芯片的"分层供餐"艺术
现代AI芯片的电源管理，是一套分层部署、各司其职的系统工程。
第一层：片上电容（MIM）——贴身侍卫
最靠近"用电器"的电容，位于芯片内部或硅中介层上：
·2层MIM：20 nF/mm²
·3层MIM：40 nF/mm²
·集成堆叠电容（ISC）：300 nF/mm²
在300W功耗、100A/ns电流瞬变的测试中，ISC方案将电压跌落控制在参考设计的35%——没有它，AI芯片可能直接"心脏骤停"。
第二层：嵌入式硅电容——御前带刀护卫
以台积电CoWoS封装为代表，将深沟槽电容（DTC）直接嵌入硅中介层。

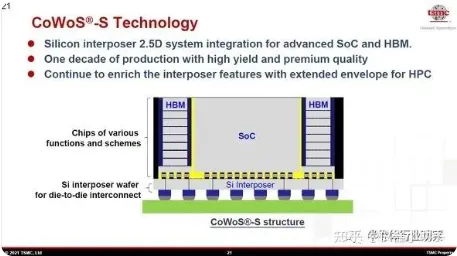

【图片：台积电CoWoS封装结构示意图】
这就像是给芯片配备了"贴身侍卫"，把电源噪声消灭在萌芽状态。
第三层：板级MLCC——后勤大部队
最后一道防线是铺满PCB的MLCC，负责Bulk电容和低频滤波：
·一台AI服务器需要 ~3万颗 MLCC
·一个NVL72机柜需要 44.1万颗——是普通智能手机的440倍！
【图片：村田MLCC智能制造产线】
? 一句话总结：MLCC负责"存水的大湖"，硅电容负责"输水的高速公路"——二者各有所长，缺一不可。
四、市场博弈：千亿赛道的诸侯争霸
? MLCC：稳健的"工业大米"
全球市场规模约1050亿元（2025年），预计2030年突破2459亿元，复合增长率10.9%。
排名 | 厂商 | 市场份额 | 国家/地区 |
1 | 村田制作所 | 31% | 日本 |
2 | 三星电机 | 23% | 韩国 |
3 | 太阳诱电 | ~15% | 日本 |
4 | 国巨 | 10.3% | 中国台湾 |
5 | TDK | ~5% | 日本 |
前五大厂商占据超80%份额，日系厂商在高端市场近乎垄断。
?️ 硅电容：小而美的"高富帅"
2024年市场规模约10.65亿美元，预计2031年达18亿美元。
但有个有趣的现象：全球能规模化量产硅电容的企业，只有两家——日本村田和中国台湾的台积电。
没错，台积电不仅是芯片代工巨头，还是硅电容领域全球唯二的玩家。原因在于硅电容本质上使用半导体制造工艺，恰好是台积电的"主场"。
? AI驱动：需求爆炸的超级引擎
设备类型 | MLCC用量 | 备注 |
普通智能手机 | ~1,000颗 | 基准 |
普通服务器 | ~2,000颗 | 手机2倍 |
AI服务器 | ~30,000颗 | 手机30倍 |
NVL36机柜 | 23.4万颗 | 爆发式增长 |
NVL72机柜 | 44.1万颗 | 更疯狂的用量 |
村田预计2025-2030年服务器用电容需求将保持30%复合增速——这在任何行业都是难以想象的增长曲线。
五、技术路线之争：没有最佳，只有最适合
✅ 硅电容的"主场"
·超高频去耦（>10GHz）：ESL<1pH让它在射频前端、光通信、毫米波雷达等领域无可替代
·先进封装集成：可嵌入2.5D/3D封装，MLCC物理上无法实现
·极端温度环境：部分可工作在250℃
·高精度需求：±0.1%容差对精密模拟电路至关重要
✅ MLCC的"舒适区"
·Bulk电容与低频滤波：几MHz以下频段性价比最优
·大容值需求：毫法级别，硅电容还难以企及
·成本敏感应用：消费电子、通用工业领域优势明显
·成熟生态：数十年技术积累和供应链体系
? 结论：两者不是替代关系，而是互补共存。就像新能源时代锂电池和氢燃料电池各有用武之地。
六、涨价潮起：供需失衡的周期性机遇
2025年10月以来，MLCC行业掀起涨价潮：
·结构性分化：高端MLCC涨幅更大
·交期拉长：部分高端规格交期延长至24周
·龙头带头：村田、三星电机等产能满载
涨价逻辑链：
AI服务器需求爆发 → 高端MLCC供需紧张 → 日韩厂商将通用产能转向AI/汽车 → 通用型供给收缩 → 原材料（镍、铜）价格上涨 → 成本传导
机构预计这轮涨价周期有望延续至2026年。
? 思考要点：五个值得深挖的问题
1️⃣ 技术互补性，而非替代性
硅电容与MLCC是两种不同技术路线的产物。在AI芯片电源管理系统中，两者形成"硅电容负责高频、MLCC负责Bulk"的分层架构。试图用一方完全取代另一方，既不现实也不经济。
2️⃣ 先进封装是胜负手
台积电将硅电容深度整合进CoWoS封装，开创了"封装即芯片"的新范式。未来的竞争可能是系统级而非器件级的——谁掌握了先进封装的定义权，谁就掌握了电容的入场券。
3️⃣ 国产替代需要"材料先行"
MLCC的核心差距不在封装工艺，而在材料科学。高端钛酸钡粉体的国产化，是突破"卡脖子"的关键。没有好的"面粉"，再厉害的烘焙师也做不出好面包。
4️⃣ AI需求是周期还是趋势？
当前MLCC涨价有周期性因素，但AI对算力的需求可能是长期结构性增长。关键在于判断：这是昙花一现，还是黄金十年的开始？
5️⃣ 投资机会在哪里？
短期看，涨价周期带来业绩弹性；长期看，技术突破和产能扩张是核心驱动力。关注高端产品占比提升快、产能释放在即的龙头标的，以及硅电容产业链的潜在突破者。
? 推荐阅读
类型 | 推荐内容 | 推荐理由 |
技术深度 | ROHM技术社区《硅电容 VS MLCC核心优势对比》 | 从器件物理层面剖析两者差异 |
产业分析 | 远瞻慧库《2025年MLCC行业深度分析》 | 全面覆盖市场格局与供需逻辑 |
封装前沿 | 台积电CoWoS技术白皮书 | 理解硅电容如何嵌入先进封装 |
投资视角 | 风华高科、三环集团年报及券商研报 | 跟踪国产替代最新进展 |
国际视野 | Empower Semiconductor官方技术文档 | 看硅谷如何重新定义电容极限 |
? 结语：殊途同归的算力守护者
回顾这场技术路线之争，我们发现：硅电容和MLCC就像太极的阴阳两面——硅电容代表着"极致性能"的技术追求，MLCC代表着"规模效益"的产业智慧。
在AI算力爆炸的当下，两者都在各自的轨道上加速奔跑。硅电容用半导体工艺重新定义电容的物理极限，MLCC用陶瓷材料的不断进化回应市场的海量需求。
没有无敌的武功，只有最适合当下场景的选择。对于工程师，理解边界才能做出最优设计；对于投资者，看清趋势才能在变革中捕获价值。
AI时代，这场被动元件的技术革命，才刚刚开始。
本文基于公开资料整理分析，仅供学习交流，不构成投资建议。
