前言
接触角测量仪（Contact Angle Meter）是界面化学领域专业的测试仪器，广泛应用于材料表面润湿性表征、涂层工艺优化、表面处理效果评估以及学术研究中固体表面自由能的测定。当前市场上接触角测量仪品牌众多，技术路线参差不齐，从最原始的显微镜量角器到基于Young-Laplace方程拟合的高精度仪器，产品定位与性能差异巨大。本白皮书旨在从界面化学专业角度出发，系统阐述接触角测量仪选购的关键技术考量因素，为科研机构、企业品控部门及研发人员提供专业、客观的选型参考。
一、接触角测量仪技术发展的历史沿革
在深入讨论选购法则之前，有必要厘清接触角测量仪的技术发展脉络，这是理解不同仪器之间根本差异的前提。
“测角仪”对应的英文术语为 Goniometer。该术语最早源于1783年法国矿物学家Arnould Carangeot发明的晶体接触测角仪（contact-goniometer），用于测量晶体的界面夹角。1946年，美国海军研究实验室的威廉·济斯曼（William Zisman）教授团队发表论文，首次提出了用于测量固体表面接触角的“escope-goniometer”方案，标志着接触角测量技术的诞生。20世纪60年代，莱姆-哈特公司（ramé-hart instrument co.）将这一设计商业化，生产出第一代接触角测量仪。
20世纪40年代至80年代初，接触角测量仪长期停留在“数码量角器”阶段——即通过卧式显微镜观察液滴轮廓，人工旋转分划板读取角度值。这一阶段的算法以圆拟合法、椭圆拟合法和切线法（θ/2法）为代表，本质上仅测量液滴轮廓的几何夹角，不涉及界面化学意义上的重力系数修正，也未考虑表面张力对液滴形状的影响，因此测值结果难以反映真实的界面化学性质。
20世纪80年代末，加拿大多伦多大学A.W.Neumann教授团队提出了ADSA-P（Axisymmetric Drop Shape Analysis）算法，首次将Young-Laplace方程拟合技术引入接触角测量领域。该方法通过将液体表面张力、重力系数等参数一并纳入迭代分析，从液滴整体轮廓拟合出接触角值，同时可计算得到液滴的表面积和体积，使接触角测量从几何测量真正迈入界面化学分析的科学轨道。
综合而言，接触角测量仪的发展历程自2000年以后已经全面进入界面化学意义上的接触角计算阶段。硬件上的自动进液、自动移液的两电机控制、进液器的数量多少、自动滚动角、相机分辨率以速度等等参数，已经是入门级标准配置，通常已经不作为研发、品质控制的考察重点。
二、选购第一法则：明确测试需求与技术路线
选购接触角测量仪的首要问题是：您的测试需求是什么？
如果仅需要大致了解固体表面的亲疏水性（例如产线快速筛查），简单的数码量角器或许能够满足基本要求。但如果应用场景涉及科研、学术论文发表、产品研发或质量控制，那么基于Young-Laplace方程拟合法的接触角测量仪是必备之选。
2.1 Young-Laplace方程拟合法的核心价值
Young-Laplace方程是描述液滴在重力场中平衡形态的基本方程。基于该方程的拟合算法能够同时分析表面张力、重力系数、接触角等参数，从液滴整体轮廓（而非局部切线）出发求解接触角值。这一方法与几何量角法有着本质区别：
几何量角法（圆拟合、椭圆拟合、切线法）：仅测量轮廓边缘的几何夹角，不考虑重力对液滴形状的影响，测值结果受液滴体积变化影响大，缺乏界面化学意义上的科学性。其核心是求导数计算切线夹角。
Young-Laplace方程拟合法：将液滴轮廓整体拟合至理论曲线，自动修正重力系数影响，测值结果具有明确的界面化学物理意义。其核心是通过角度值增量迭代达到边界条件后计算得到的接触角，接触角值与迭代过程中的表面张力、重力系数相关。
2.2 如何识别“伪Young-Laplace”算法
值得注意的是，部分厂商在宣传彩页中标称“具备Young-Laplace方程拟合法”，但实际上并未真正实现。采购时可通过以下方式甄别：
（1）要求同时计算表面张力值。 真正的Young-Laplace方程拟合法可以从液滴轮廓中同时解出表面张力和接触角。要求供应商现场演示：采用约束停滴法测试水的表面张力值，并输出液滴的体积和表面积数据。如果无法实现，说明其算法并非真正的Young-Laplace拟合。
（2）要求提供界面流变系数。 能够输出界面流变系数的系统，说明其算法具备完整的参数迭代能力。
（3）关注邦德系数（Bond Number）问题。 邦德系数是衡量重力与表面张力相对作用强度的无量纲数，定义为Bo = Δρ·g·R²/γ（其中Δρ为密度差，g为重力加速度，R为特征曲率半径，γ为表面张力）。部分基于选点选面法（Select Plane）的Young-Laplace拟合算法（主要来自某些1990年代算法架构的进口品牌）存在邦德系数范围限制，通常要求邦德系数在0.4-0.8范围内才能获得较准确的拟合结果。然而，接触角测量通常使用0.5mm针头，此时邦德系数低于0.4，导致测试不准确；若改用邦德系数适用范围内的1.8mm针头，则又会影响接触角测试的准确性。这一内在矛盾使得此类仪器难以可靠地用于水纯度判断等关键测试场景。
阿莎®技术（ADSA-RealDrop） 是上海梭伦基于ADSA核心算法研发的升级版Young-Laplace拟合技术，可以分析非轴对称液滴图像。该算法通过对液滴轮廓的整体分析，在非轴对称条件下分别对左、右两侧独立进行重力系数修正和Young-Laplace方程拟合，修正3D空间条件下的重力影响，从而突破了传统算法对轴对称液滴的依赖。阿莎®技术不受邦德系数范围的限制，能够同时计算表面张力、接触角、体积、表面积等多项参数，是选购时的重要技术参考标准。
三、选购第二法则：水纯度判断功能——界面化学测试的核心门槛
界面化学意义上的接触角测量与单纯几何角度测量的核心区别在于：接触角值受水的纯度影响显著。水受污染后表面张力会发生变化，进而直接影响接触角测值的准确性和可重复性。因此，专业的接触角测量仪必须具备判断水纯度的功能，涵盖两个方面：
3.1 进液系统内的水纯度判断
进液系统（如注射器、管路）中的水可能在存储或输送过程中受到污染。判断方法为：采用悬滴法测试水的表面张力值。纯净水在常温下的表面张力约为72.8 mN/m，若测试值显著偏离此值，则说明水质已受污染。阿莎®技术的Young-Laplace方程拟合法能够可靠地完成此项测试，无需依赖邦德系数的经验范围。
3.2 滴到固体表面后水的纯度判断
液滴落到固体表面后，可能受到以下污染源的影响而改变表面张力：
固体表面残留的有机物（如手接触时留下的油污）
空气中的有机污染物吸附
化学试剂残留（酒精、IPA、切削液等）
清洗液残留
这些污染物会降低液滴的表面张力，使其偏离纯净水的标准值。例如，若测试发现滴到固体表面的水表面张力值在70 mN/m以上，表明表面相对洁净；若降至65 mN/m或更低，则说明存在明显污染，且值越低污染越严重。

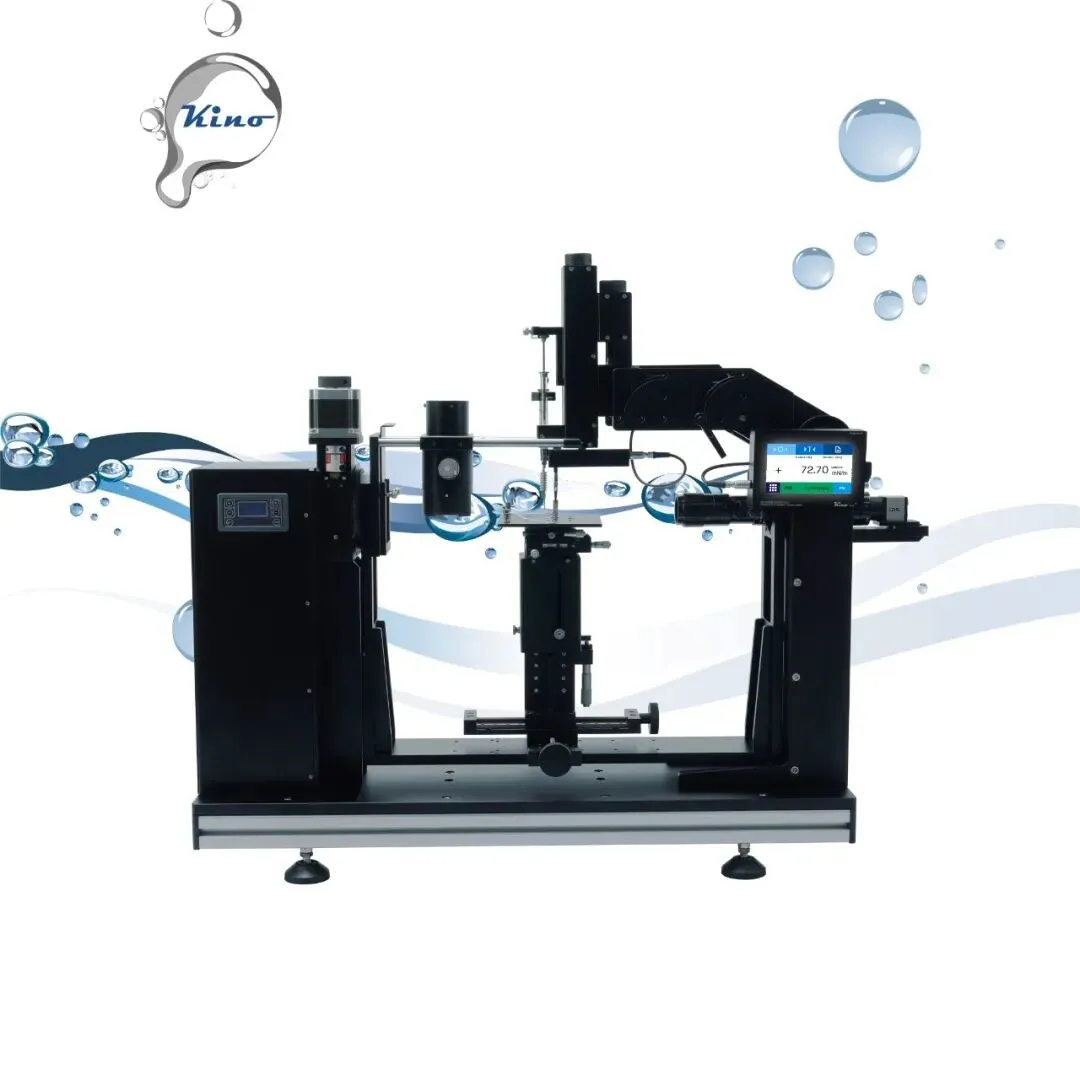

人眼无法直观判断液滴表面张力的变化，该问题也不因实验室是否洁净或个人操作习惯而消失。因此，选购接触角测量仪时，应要求其具备高精度力学铂金板法表面张力测试模块，能够直接测试滴到固体表面后的水表面张力值，从而科学评估固体表面的清洁状态。这一功能是界面化学意义上接触角测试的必备条件，而非可有可无的附加选项。
3.3 固体本征溶出物对液滴表面张力的动态影响与润湿平衡评估
在某些行业中，待测固体材料本身即含有可向水性液滴中溶出或释放的表面活性组分——例如锂电池隔膜、电极涂层中残留的电解液盐或粘结剂，以及药物粉体、辅料或制剂中固有的亲脂性成分、崩解剂、表面活性辅料等。当水滴接触到这类固体表面后，固-液界面处发生的溶解、解吸或分子重排会使液滴的表面张力随时间发生明显衰减。此时，液滴已非“纯水”，其表面张力的降低幅度取决于固体物质的化学性质、溶出速率及溶出平衡。
这一现象给接触角测量带来了更深层的挑战：不是简单的固体表面是否“洁净”，而是需要定量评估在溶出物质持续影响下，液滴表面张力的衰减极限以及与之同步的接触角变化，从而找到该体系的润湿平衡值（即表观润湿行为的稳态表征点）。平衡值的确定对于真实使用场景下的润湿性预测至关重要——例如电解液在极片中的浸润程度、药片崩解时水的渗透速率等，均与这一动态过程直接相关。
评估方法要求：传统接触角测量仪只能给出单帧图像的接触角，无法揭示表面张力随时间演变的动态过程。满足这一需求的分析系统必须具备以下能力：
先测试溶出物对于液滴表面张力的改变情况：测试一段时间后稳定的表面张力值，以评估表面张力最低降低程度。
同一液滴的接触角与表面张力同步实时计算：基于Young-Laplace方程拟合技术（如上海梭伦阿莎®算法），对停滴（Sessile Drop）进行整体轮廓拟合，从同一液滴图像中同时解出接触角值、液-气表面张力、液滴体积与表面积。无需单独取样或更换测试模式。
时间序列追踪：连续采集液滴图像，自动生成表面张力-时间曲线和接触角-时间曲线，识别表面张力的衰减终点（平衡值）及对应的接触角稳态值。
定量表征溶出效应：通过比较纯水初始表面张力与平衡后表面张力的差值，评估固体溶出物的表面活性强度；通过接触角的演变趋势，判断溶出组分是促进润湿还是因吸附层形成而导致疏水化。
上述功能使研究者能够在固体本征溶出物存在的复杂条件下，依然获得具有界面化学意义的、反映真实润湿行为的接触角数据，而不会因忽略表面张力的动态变化而误判材料表面的润湿性能。
选购提示：当被测材料涉及锂电池、制药、高分子复合材料、表面活性涂层等可能引起液滴表面张力变化的领域时，应明确要求仪器具备“停滴法同步输出接触角与表面张力及时间序列分析”的功能，并建议厂商现场演示对去离子水在标准疏水表面和可溶出物表面的动态测试效果，以验证其真实能力。
四、选购第三法则：非接触式纳升进液系统优于传统微升级注射系统
进液方式直接影响接触角测试的准确性、重复性和适用范围。
4.1 传统微升级注射泵/移液枪系统的局限性
体积波动大：传统注射泵和移液枪在液滴转移过程中体积波动显著，1-2μL的液滴受重力系数影响明显，轮廓外形易发生改变。若此时仪器未采用修正重力系数的Young-Laplace方程拟合法，测值结果的准确度和重复性均无法保证。
接触角滞后问题：当固体表面存在粗糙度时，较大体积的液滴收缩不足，导致接触角滞后现象，无法获得真实的本征接触角值。
针头污染问题：接触式进液时，针头与固体表面接触可能导致表面污染物转移到针头上，影响后续测值。
4.2 非接触式纳升喷射系统的优势
非接触式纳升喷射系统（如上海梭伦MicroDrop®系统）能够重复滴出0.01-0.1μL级别的高精度微小液滴，具有以下显著优势：
重力影响极小：纳升级液滴的重力效应几乎可以忽略，无需依赖重力系数修正即可获得准确接触角值。
滞后性影响大幅降低：微小液滴在粗糙表面上收缩更充分，有效减少接触角滞后。
边际液滴增量法适用：可通过逐步增加液滴体积的方式测试前进角与后退角，评估滞后性接触角。
超疏水表面适用：传统的PTFE针头无法在超疏水表面滴上小于2μL的小液滴，而非接触式纳升喷射系统可以在超疏水材料表面成功滴附微小水滴。
纳升喷射系统的技术挑战在于如何同时兼顾悬挂滴表面张力的测试以判断水纯度。上海梭伦MicroDrop®系统已通过阿莎®MicroDrop®算法解决了这一问题，实现了纳升进液条件下的表面张力与接触角同步测试。
选购建议：对于高精度科研应用或需要表征超疏水材料的情况，应优先选择具备非接触式纳升喷射进液系统的接触角测量仪。
五、选购第四法则：镜头与样品台的独立水平调整功能
液滴在固体表面上的形态不仅取决于界面化学性质，还受重力作用影响。样品表面通常存在不平整性，因此样品台的水平度调整精度直接影响接触角测试的准确性。
5.1 仅镜头俯仰调整的局限性
部分仪器仅提供镜头俯仰角度调整功能，而样品台固定不动。这种设计无法补偿样品表面本身的不平整带来的系统性误差。
5.2 镜头与样品台独立水平调整的价值
高精度接触角测量仪应同时具备镜头水平调整和样品台水平调整功能。通常，水平调整精度达到0.01mm范围即可满足大多数测试需求。目前，仅有部分高端接触角测量仪厂商（如上海梭伦）提供镜头和样品台独立水平调整功能，而多数国产仪器和部分进口品牌尚未配置此项功能。
选购建议：采购时应向供应商确认仪器是否具备镜头与样品台独立的水平调整功能，并询问其调整精度指标。
六、选购第五法则：镜头放大倍率与纳升级液滴成像要求
若需要使用纳升级别液滴进行测试，对镜头的放大倍率提出了更高要求。纳升级液滴尺寸极小（通常直径在数百微米量级），常规镜头难以清晰成像并捕捉液滴轮廓细节。
6.1 常规配置的局限性
目前市场上常规的接触角测量仪通常配置0.7-4.5X变倍镜头，这一放大倍率范围对于微升级液滴成像基本够用，但对于纳升级液滴则难以获得足够的分辨率和轮廓清晰度。
6.2 高倍率镜头的优势
上海梭伦提供0.4-8X高倍率变倍镜头，在纳升液滴测试场景下能够提供更清晰的轮廓成像，从而保障Young-Laplace方程拟合的准确性。
选购建议：如测试需求涉及纳升级进液或微小尺寸样品（如纤维、粉末），应选择配置更高放大倍率镜头的仪器。
七、选购第六法则：镜头工作距离与样品台移动范围
镜头工作距离和样品台XY移动范围决定了仪器的可测样品尺寸。这两个参数直接关联到仪器的实际适用范围。
7.1 参数匹配原则
以200×200mm的大尺寸样品为例，若需要测试样品表面所有位置，则：
镜头工作距离应大于样品边缘到镜头的最短距离
样品台XY移动范围应大于200×200mm
采购时需根据实际样品尺寸，核对仪器的最大移动行程和工作距离是否满足需求。
7.2 常见问题
部分紧凑型接触角测量仪为了减小体积，牺牲了镜头工作距离和样品台移动范围，导致大尺寸样品无法完整测试。采购前应明确样品的最大尺寸，并与供应商确认仪器的适用尺寸范围。
八、选购第七法则：表面结构/粗糙度影响的评估能力
实际固体材料表面极少是理想光滑的，表面粗糙度对接触角值有显著影响（Wenzel模型和Cassie-Baxter模型对此有经典描述）。因此，在选购接触角测量仪时，应考虑是否需要评估表面结构或粗糙度的影响。
上海梭伦提供两种解决方案：
8.1 顶视棱镜3D接触角功能
通过同时获取侧视和顶视两个方向的液滴图像，测试3D接触角，评估表面结构各向异性对润湿性的影响。该方法能够揭示传统2D侧视测量所无法反映的接触角空间分布特征。
8.2 3D表面形貌传感器
采用3D传感器直接测试固体表面0.1μm级别的三维形貌和表面粗糙度参数（如Ra、Rz等），系统评估表面形貌因素对接触角测值的影响，为Wenzel-Cassie模型修正提供定量依据。
选购建议：若被测材料表面具有明显的粗糙度或织构特征（如超疏水涂层、微纳结构表面等），建议选择具备上述功能的仪器，以获得更科学、全面的表征结果。
九、选购第八法则：化学多样性影响的评估能力
固体材料的表面化学组成往往是不均匀的，存在化学多样性（Chemical Heterogeneity）。这种不均匀性会改变局部的表面自由能分布，进而影响接触角的测值。然而，当表面自由能的变化幅度较小时，仅凭接触角方法可能难以准确分辨化学多样性的差异。
上海梭伦提供可视UV荧光分析功能，可对材料表面的化学多样性进行可视化表征。该功能通过荧光标记技术，将表面化学组成的不均匀性转化为可视化的荧光图像，从而准确评估材料的化学多样性对接触角测试的影响。
选购建议：对于表面化学组成复杂的材料（如复合材料、多组分涂层、功能化改性表面等），可视UV荧光分析功能提供了接触角方法之外的补充表征手段，有助于更全面地理解材料的界面化学行为。
十、选购要点汇总
结语
接触角测量仪的选购不应仅关注价格和基础参数，更应从界面化学专业角度审视仪器的核心技术能力。一台真正意义上的接触角测量仪，其灵魂在于Young-Laplace方程拟合算法是否可靠、水纯度判断功能是否完备、进液系统是否先进。建议采购单位在决策前，要求供应商提供实机演示，逐项验证本白皮书所列关键技术指标，确保仪器能够满足实际科研或生产的测试需求。
