AIDC电源磁元件设计方案深度解析 | 电感与变压器的极限挑战
? 一个让工程师夜不能寐的问题
想象一下，你的健身房突然升级成了"桑拿房"——但里面不是人在蒸，而是价值连城的"AI芯片"在疯狂"出汗"。这不是科幻，而是2026年AI数据中心的真实写照。
? 灵魂拷问时间
一台传统服务器的功率密度约35 W/in³，而一台AI服务器的功率密度已经飙升至450 W/in³以上——这意味着什么？意味着如果你把传统服务器的散热系统装在AI服务器上，就像给大象贴了一张退热贴——聊胜于无。
就在这个"芯"跳加速的时代，一个默默无闻但至关重要的角色正在极限挑战自我——它就是磁元件（Magnetic Components）。变压器、电感、谐振电感……这些名字听起来像是上个世纪的古董，却在AI服务器电源中扮演着"能源心脏"的角色。
? 什么是磁元件？
磁元件是电力电子系统中利用电磁感应原理工作的无源器件，主要包括： • 变压器：实现电压变换和电气隔离 • 功率电感：储能、滤波、稳定电流 • 共模电感：抑制电磁干扰（EMI） • 谐振电感：配合谐振变换器实现软开关
今天，我们就来深入解析AIDC（AI数据中心）电源高功率密度磁元件的三套神仙级解决方案，看看工程师们是如何在"螺蛳壳里做道场"的。
? 第一章：功率密度的"通货膨胀"有多严重？

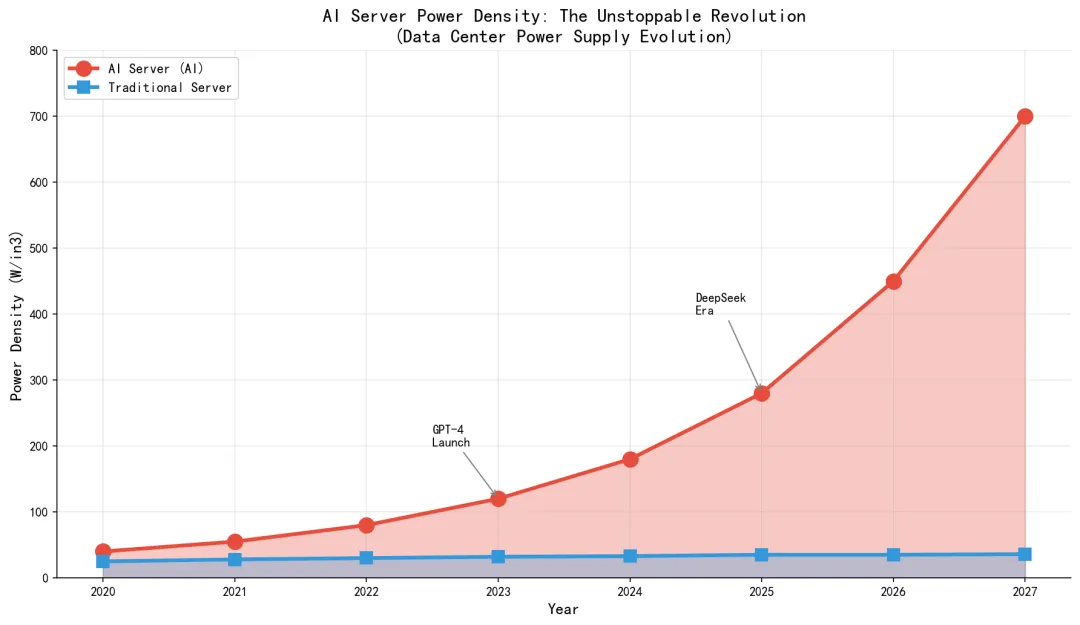

图1：AI服务器功率密度爆炸式增长（2020-2027预测）
看这张图，你可能会以为数据出错了——但事实就是如此魔幻。7年时间，功率密度增长近20倍，这在电子行业堪称"通货膨胀之王"。
? 思考要点
• 为什么GPU需要这么多功率？ GPT-5的训练需要数万台GPU同时运算，单颗H100的TDP（热设计功耗）已达700W • 功率密度飙升的后果？ 散热从"选择题"变成"生死题"，磁元件必须在更小体积内承受更大电流 • 行业红线在哪？ 业界公认100 W/in³是"及格线"，超过这个门槛就必须上液冷
? 业界笑谈
一位电源工程师曾调侃："以前我们设计电源，思考的是'怎么省电'；现在设计AI电源，思考的是'怎么不被烤熟'。"这大概就是所谓的"甜蜜的烦恼"吧——需求爆炸，但散热成了卡脖子问题。
年份 | 传统服务器 | AI服务器 | 差距倍数 |
2020 | 25 W/in³ | 40 W/in³ | 1.6x |
2023 | 32 W/in³ | 120 W/in³ | 3.75x |
2026 | 35 W/in³ | 450 W/in³ | 12.9x |
2027E | 36 W/in³ | 700 W/in³ | 19.4x |
? 第二章：磁集成——"合并同类项"的天才思维

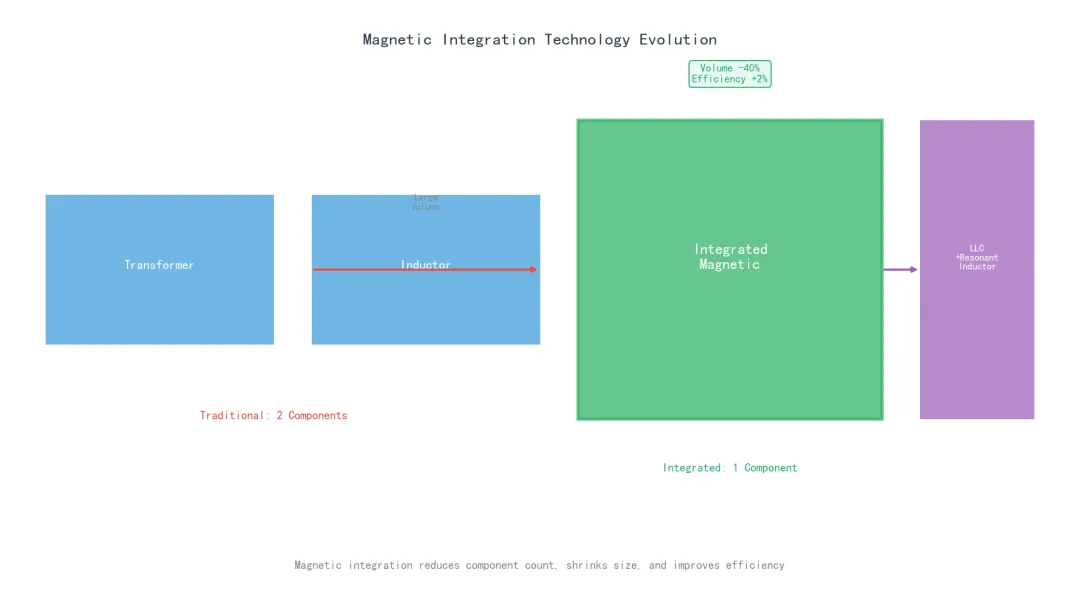

图2：磁集成技术从"各自为战"到"协同作战"的演进
如果你在学生时代学过"合并同类项"，那么恭喜——你已经掌握了磁集成技术的精髓。磁集成（Integrated Magnetic）的核心思想就是：把两个或多个独立的磁性器件，融合到一个磁芯结构中。
⚡ 磁集成的工作原理
在LLC谐振变换器中，传统的做法是： ① 一个变压器负责隔离和电压变换 ② 一个独立电感负责储能/谐振磁集成技术：将谐振电感与主变压器合并，利用变压器的"漏感"作为谐振电感，省掉一个器件！
实战效果有多炸裂？
指标 | 传统分立方案 | 磁集成方案 | 提升幅度 |
元件数量 | 18颗 | 6颗 | ↓ 67% |
体积 | 基准 | 减少40% | ↓ 40% |
功率密度 | 基准 | 提升60% | ↑ 60% |
效率 | 95% | 97% | ↑ 2% |
? 技术洞察
别小看这2%的效率提升——在15kW的PSU中，这意味着减少300W的发热量。相当于省掉了一台家用暖风机的功率！这就是为什么磁集成被称为"四两拨千斤"的技术。
? 思考要点
• 设计复杂度增加？ 确实如此——需要3D电磁仿真、热-机协同设计，但收益远大于付出 • 谁在用？ 英飞凌、TI、华为等一线电源厂商已全面采用磁集成方案 • 国产机会？ 顺络等正在加速追赶，差距在缩小
⚡ 第三章：电压转换的"高速公路"怎么修？

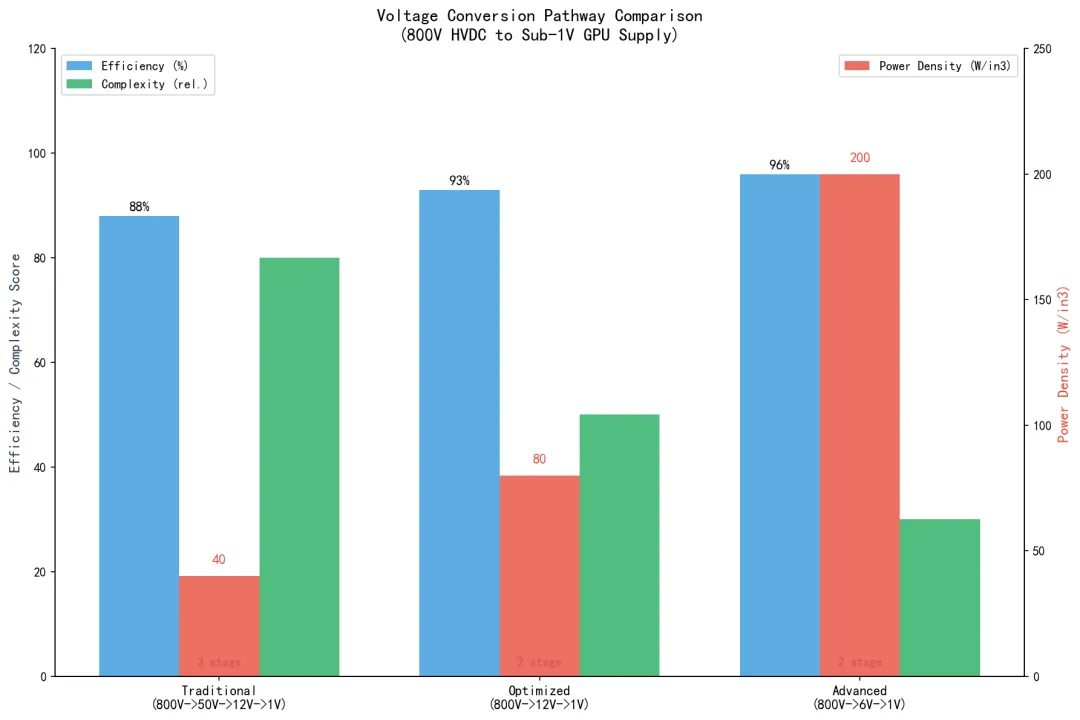

图3：800V高压直流到亚1V GPU供电的三种路径对比
从电网的800V高压直流到GPU需要的不足1V超低压，这是一个跨越800倍电压鸿沟的史诗级挑战。传统方案需要经过3-4级转换，但每多一级转换，就意味着效率损失和体积增加。
? 打个比方
想象你要把一瓶矿泉水从山顶（800V）运到山脚（1V）：• 传统方案：先倒到大桶 → 再倒到水壶 → 再倒到杯子（累死，洒一路） • 优化方案：直接倒到杯子（高效，但技术难度大）工程师的追求就是：用更少的"倒手"，完成同样的任务。
三种方案的详细对比
方案 | 转换路径 | 效率 | 功率密度 | 复杂度 |
传统 | 800V→50V→12V→1V | 88% | 40 W/in³ | 高（4级） |
优化 | 800V→12V→1V | 93% | 80 W/in³ | 中（2级） |
先进 | 800V→6V→1V | 96% | 200 W/in³ | 低（2级） |
? 为什么800V→6V→1V能实现96%效率？
关键在于： 1. 减少转换级数：少一级变换，少一分损耗 2. 宽禁带半导体：GaN/SiC器件的开关损耗比传统Si低50%+ 3. 高频化：开关频率提升至500kHz-1MHz，磁元件体积大幅缩小TI与NVIDIA合作的800V架构，已实现>2000W/in³的VRM功率密度！
? 第四章：磁芯材料的"华山论剑"

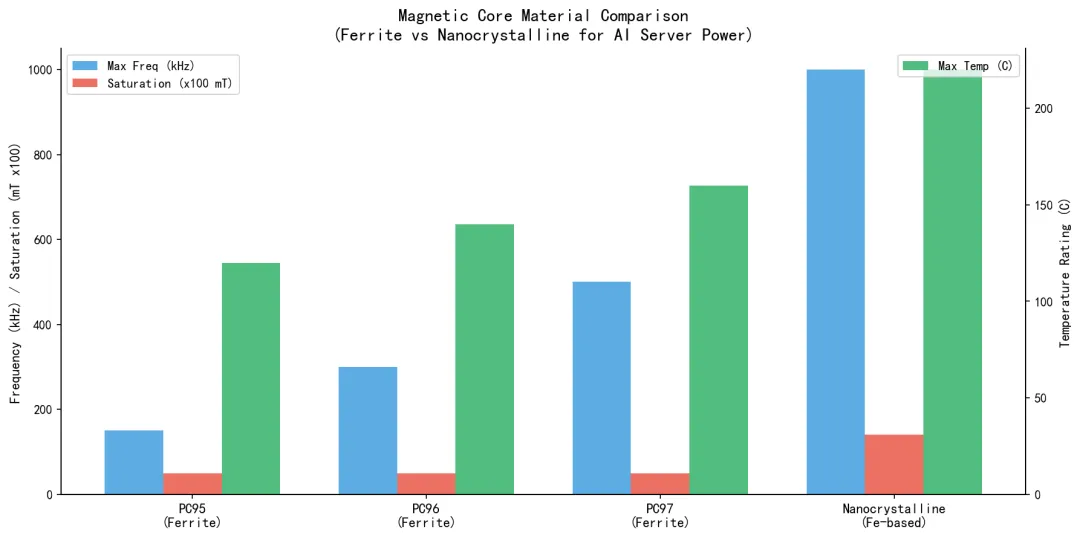

图4：铁氧体vs纳米晶，磁芯材料的性能巅峰对决
如果说功率密度是"武功招式"，那么磁芯材料就是"内功心法"。没有好的材料，再精妙的设计也是无根之木。
三大门派对决
? 门派一：铁氧体（Ferrite）
• 优点：成本低、工艺成熟、损耗低 • 缺点：饱和磁通密度低（~0.5T）、居里温度有限 • 适用：中低频（<500kHz）、功率密度要求不太极端的场景代表：PC95、PC96、PC97材料
? 门派二：纳米晶（Nanocrystalline）
• 优点：饱和磁通密度高（>1.4T）、高频性能优异、居里温度>500°C • 缺点：成本高、工艺难度大 • 适用：高频（MHz级）、高功率密度、AI服务器VRM代表：铁基纳米晶合金，Hitachi、VAC等国际巨头垄断
? 门派三：非晶粉芯（Amorphous Powder）
• 优点：介于铁氧体和纳米晶之间，软饱和特性好 • 缺点：高频损耗仍较高 • 适用：大电流一体成型电感，如GPU VRM供电代表：国产厂商（铂科新材等）正在加速突破
材料 | 饱和磁通密度 | 适用频率 | 最高工作温度 | 成本 |
PC95（铁氧体） | 0.49T | <150kHz | 120°C | $ |
PC97（铁氧体） | 0.50T | 300-500kHz | 160°C | $$ |
纳米晶 | 1.2-1.5T | 100kHz-1MHz | 220°C | $$$ |
? 选材建议
• 15kW PSU主变压器：PC97铁氧体（成本与性能平衡） • GPU VRM耦合电感：纳米晶/非晶粉芯（性能优先） • 共模电感：纳米晶磁环（宽频抑制效果好）记住：没有最好的材料，只有最合适的材料。
? 第五章：TLVR——GPU供电的"加速器"

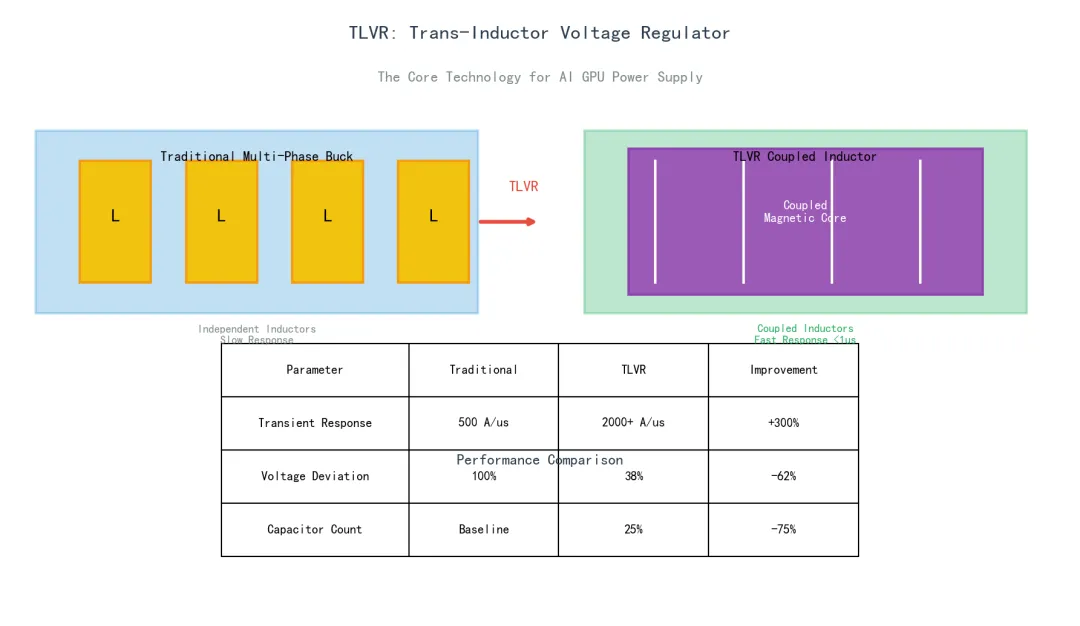

图5：TLVR跨电感稳压器原理与传统多相Buck的对比
如果说前面的技术都是"稳扎稳打"，那么TLVR（Trans-Inductor Voltage Regulator，跨电感稳压器）就是"弯道超车"的黑科技。
? 游戏比喻
想象你在玩《原神》时释放大招：• 传统多相Buck：4个角色依次放大招（顺序响应，慢） • TLVR：4个角色同时放大招（耦合加速，快到离谱）TLVR就是那个让GPU供电"同时爆发"的技术！
TLVR的独门绝技
参数 | 传统方案 | TLVR | 提升幅度 |
瞬态响应速度 | ~500 A/µs | >2000 A/µs | ↑ 300% |
电压过冲/下冲 | 100% 基准 | 仅 38% | ↓ 62% |
输出电容需求 | 基准 | 仅需 25% | ↓ 75% |
负载跳变能力 | 需等待 | >2000A/µs | 数量级提升 |
⚙️ TLVR的工作原理（硬核预警）
TLVR将传统的单绕组电感替换为双绕组耦合电感：1. 每个相位的电感增加一个"补偿绕组" 2. 所有绕组耦合在同一个磁芯中 3. 当负载突变时，各相电感"被迫"同步响应 4. 瞬态电流供给速度提升4倍以上核心效果：多相Buck变成了"伪单相"响应
? 思考要点
• 为什么GPU需要TLVR？ H100/B200等GPU的工作负载波动剧烈，毫秒内电流可跳变数百安培，普通电感"跟不上"这个节奏 • TLVR的代价是什么？ 耦合电感设计复杂，需要精确控制耦合系数（K值通常-0.3到-0.5）
? 第六章：液冷时代——磁元件如何"乘风破浪"？
当功率密度突破100 W/in³，风冷就像用嘴吹灭蜡烛——不是不行，是效率太低。于是，液冷散热粉墨登场。
液冷四重奏
? 第一重：风冷（传统服务器）
• 功率密度：<40 W/in³ • 散热方式：风扇+散热器 • 磁元件要求：形态自由，可有一定厚度 • 代表产品：PC95铁氧体磁芯，常规立式变压器
? 第二重：冷板式液冷（入门级AI服务器）
• 功率密度：40-80 W/in³ • 散热方式：冷板接触芯片，冷却液带走热量 • 磁元件要求：底部扁平化设计，适配冷板接触 • 技术关键：磁芯底部需磨平，与冷板紧密贴合
? 第三重：直接液冷（高功率AI服务器）
• 功率密度：80-150 W/in³ • 散热方式：冷却液直接流经发热部件 • 磁元件要求：内部开冷却通道，或嵌铜柱导热 • 技术突破：磁芯中柱开孔插入铜管，实现"内部换热"
? 第四重：浸没式液冷（未来服务器）
• 功率密度：>150 W/in³ • 散热方式：整个服务器浸泡在绝缘冷却液中 • 磁元件要求：- 抗冷热冲击（冷却液汽化-冷凝循环）- 耐腐蚀（冷却液可能有腐蚀性）- 激光印字代替传统标签- 灌封胶抗高温内应力
⚠️ 浸没式液冷的核心挑战
• 材料防腐：冷却液可能是油类具有一定腐蚀性，磁元件的胶水、标签、漆层都需要升级 • 热冲击：冷却液沸腾-冷凝的循环对磁芯机械强度要求极高 • 内部换热：传统"表面换热"已不够，需要"内部换热"——磁芯内部开通道 • 可靠性验证：浸没式验证周期长，成本高昂
? 业界金句
"体积内实现低损耗、高导热、耐油蚀，谁就拿到了液冷AI服务器电源散热的入场券。"
? 结语：磁元件的"极限挑战"才刚刚开始
回顾全文，我们看到了AIDC电源磁元件面临的三大极限挑战：
挑战维度 | 传统方案 | AI时代要求 | 解决方案 |
功率密度 | 30 W/in³ | >100 W/in³ | 磁集成 + 高频化 + 新材料 |
效率 | 92-95% | >98% | GaN/SiC + 减少转换级数 |
散热 | 风冷 | 液冷 | 扁平化 + 内部换热 |
