该报告全面解析混合键合技术的发展现状与未来趋势，核心内容如下：

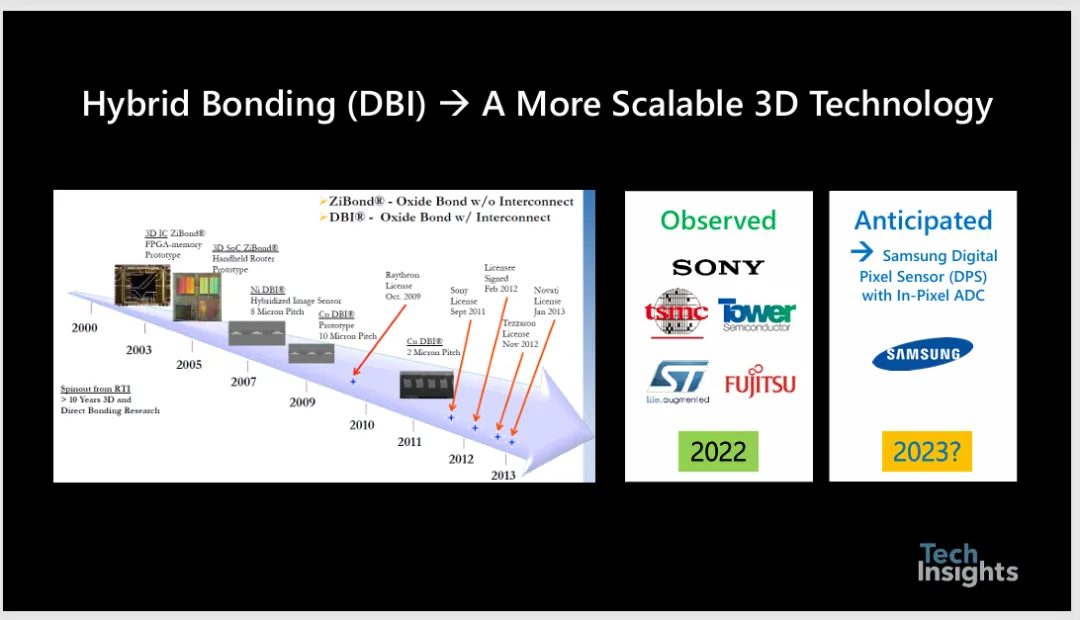

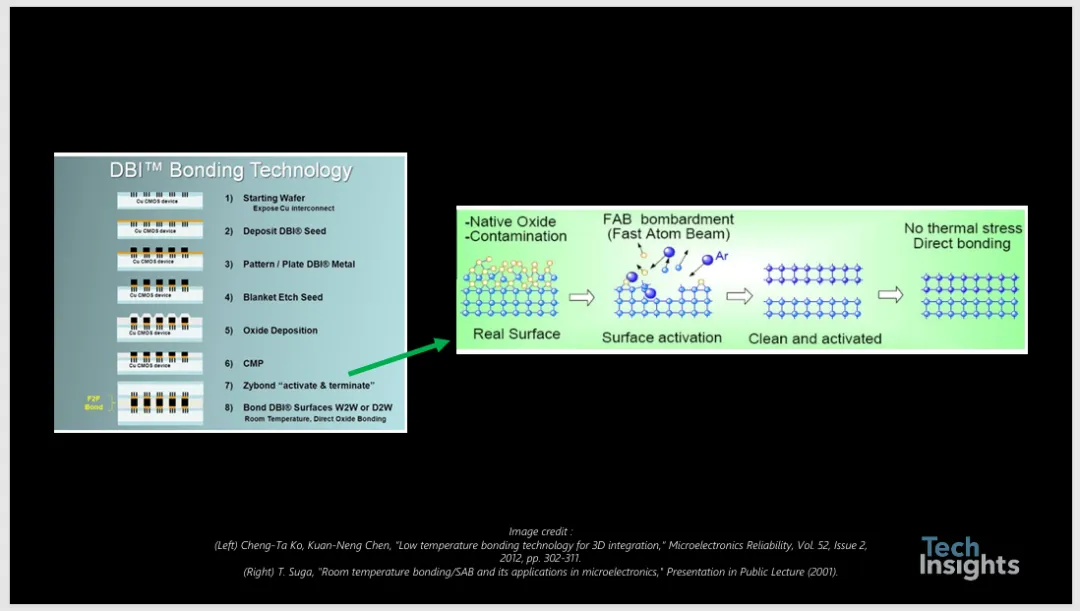

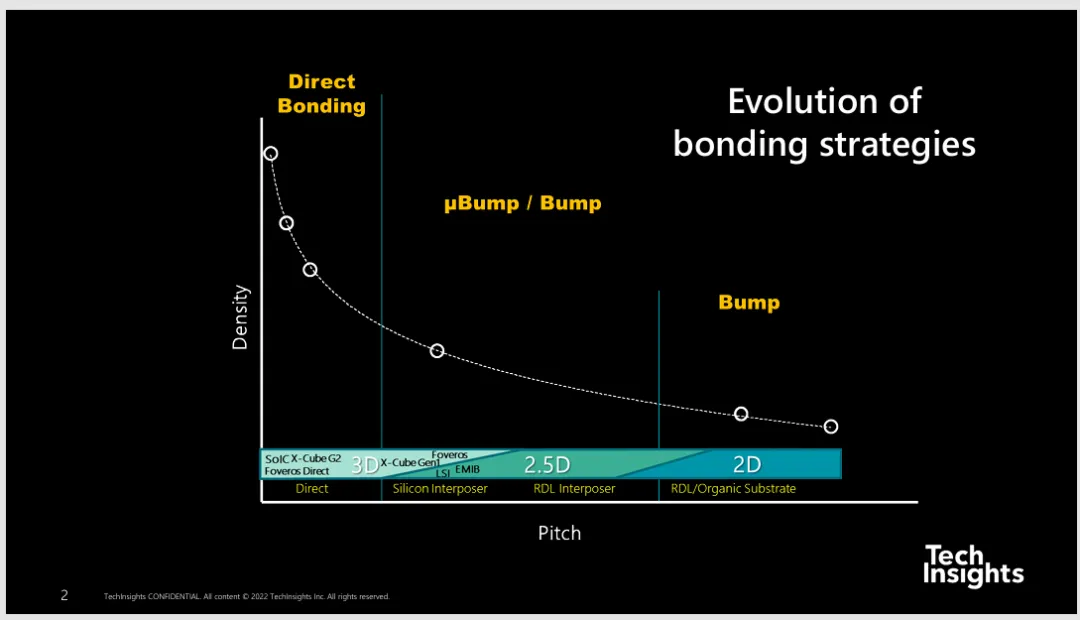

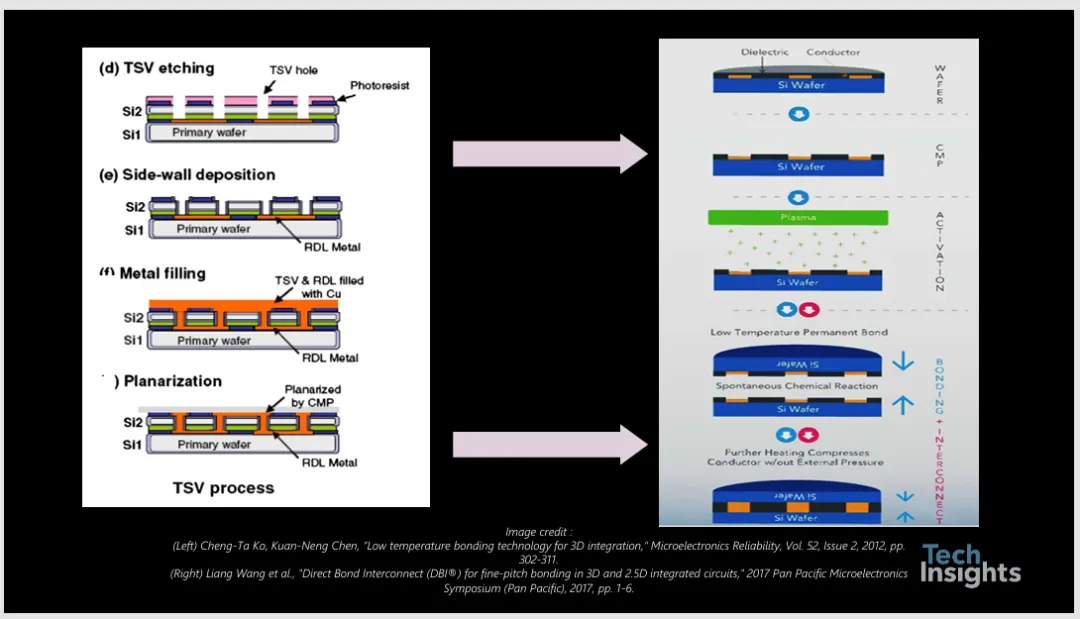

技术本质与优势方面，混合键合是兼具氧化物键合与铜 - 铜直接键合的 3D 集成技术，无需凸点，可实现更小键合间距（已达 2.5μm 甚至 1μm）与更高连接密度，相比传统凸点键合，在性能、功耗和集成度上优势显著，是突破摩尔定律的关键技术之一。

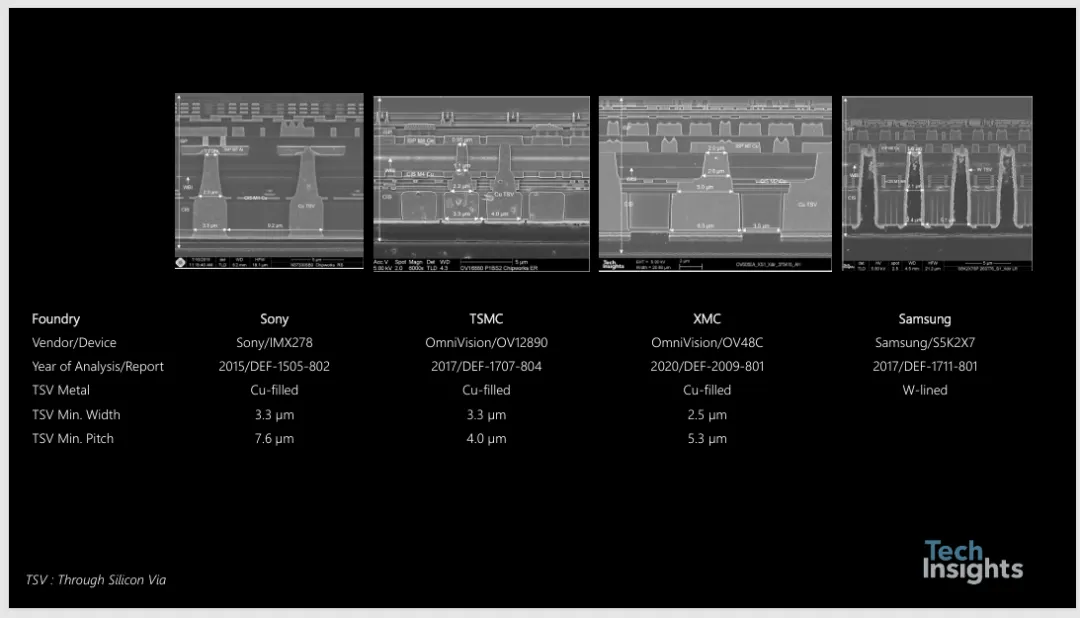

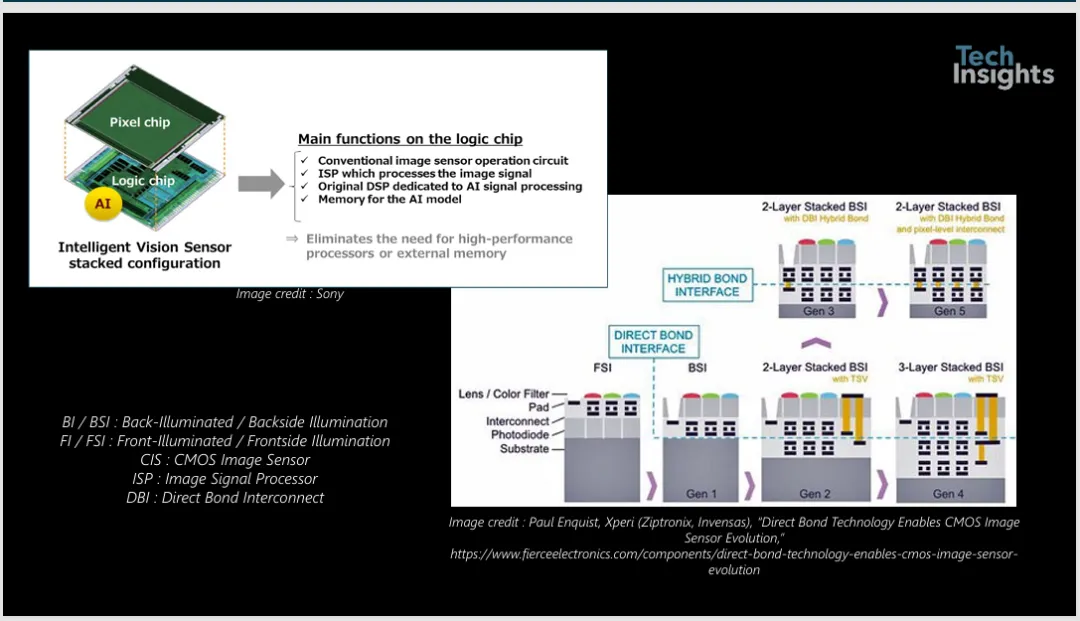

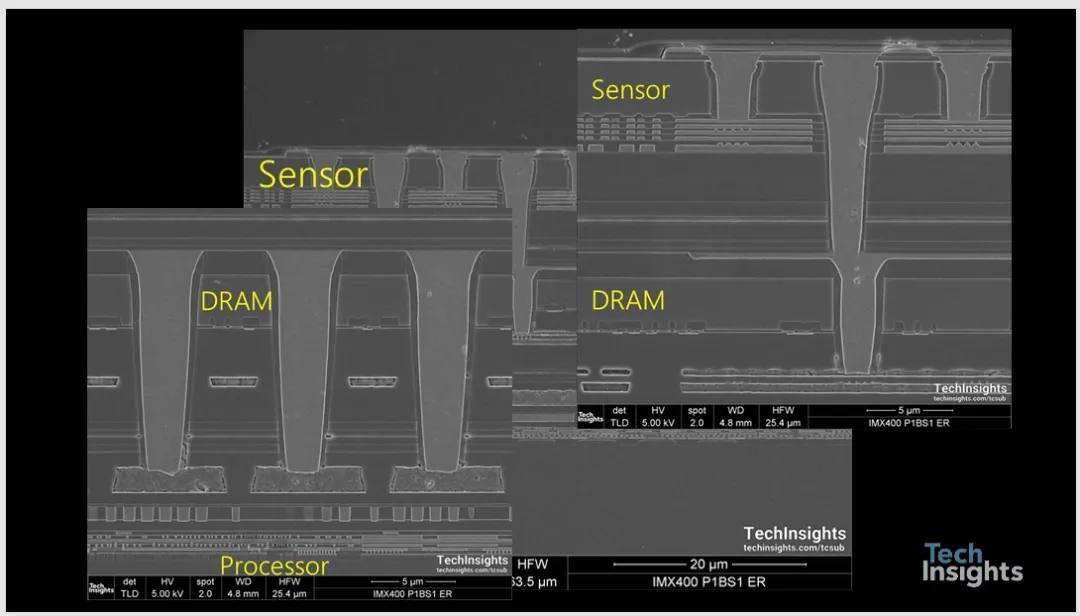

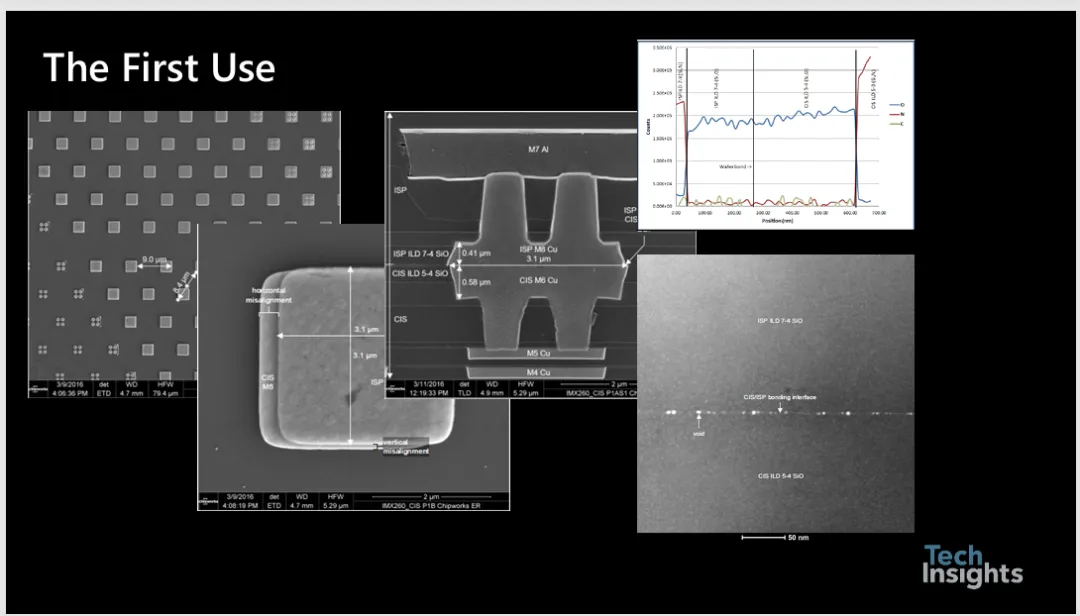

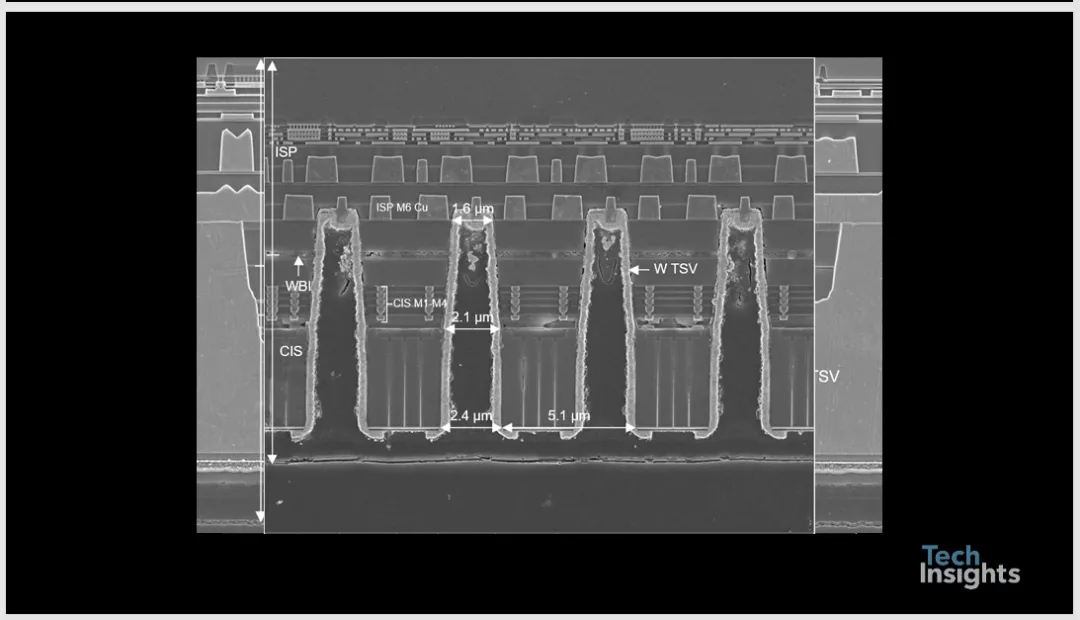

应用与产业现状方面，当前已广泛应用于 CMOS 图像传感器（CIS）、高性能计算芯片、3D 缓存等领域。索尼、台积电、三星、AMD 等企业纷纷布局，代表性产品包括 AMD 3D V-Cache 处理器、索尼 IMX 系列传感器等。不同厂商技术路线略有差异，键合间距集中在 2.5-8μm，塔科马半导体实现最小 2.5μm 间距，台积电、索尼在 CIS 领域应用成熟。

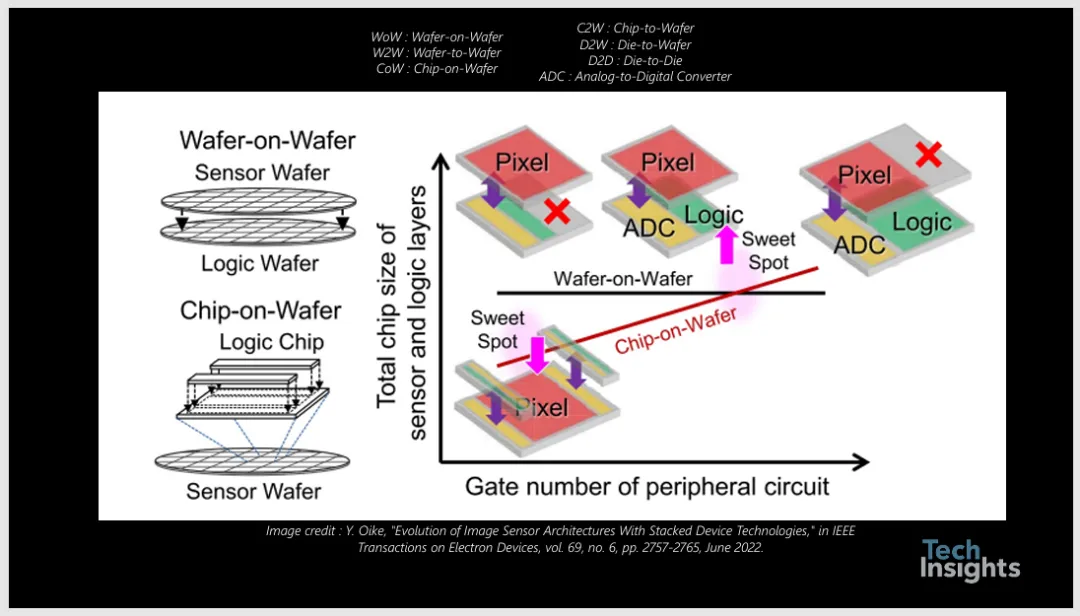

技术发展趋势方面，键合间距将持续缩小，1μm 以下间距已进入演示阶段；应用场景向逻辑 - 逻辑堆叠、内存 - 逻辑集成、闪存堆叠（如长江存储 Xtacking 2.0）拓展；晶圆对晶圆（W2W）、芯片对晶圆（D2W）等多种集成方式并行发展，满足不同场景需求。
行业挑战与前景方面，需攻克高精度对准、热应力控制、良率提升等技术难题。未来，混合键合将与芯粒（Chiplet）、异构集成深度融合，支撑 AI、HPC、高端消费电子等领域对高带宽、低延迟、高密度集成的需求，成为半导体 3D 集成的核心技术方向。
