光固化 3D 打印技术作为增材制造领域的重要分支，近年来在材料创新和应用拓展方面取得了显著进展。根据最新行业数据，2026 年全球光固化 3D 打印材料市场规模已超数十亿美元，其中高强高韧性类 ABS 材料占据重要份额。随着工业 4.0 时代的到来，制造业对高性能材料的需求日益增长，特别是在航空航天、医疗器械、汽车制造等关键领域，对材料的力学性能提出了更高要求。
当前光固化 3D 打印材料的技术发展呈现出明显的性能梯度特征。标准光固化树脂的拉伸强度范围为 20-50MPa，主要用于原型制作；坚韧树脂的拉伸强度达到 55-90MPa，弯曲强度为 80-100MPa；工程级树脂的性能进一步提升，拉伸强度保持在 55-90MPa 区间，但弯曲强度可超过 130MPa；而复合树脂则代表了当前技术的最高水平，拉伸强度达到 70-85MPa，弯曲强度可达 150-170MPa。
值得关注的是，一些特殊设计的实验材料已经展现出突破传统性能边界的潜力。例如，通过液晶增强技术制备的 PC-5CB-3 材料，拉伸强度达到 121.2MPa，弯曲强度达到 222.0MPa，冲击强度为 11.09kJ/m²。这些研究成果为开发更高性能的光固化材料提供了重要的技术参考。
本研究聚焦于全球主要厂商的顶级高强高韧性类 ABS 光固化 3D 打印材料，通过系统梳理和对比分析，为相关应用领域提供全面的技术参考。研究范围涵盖工业制造、医疗器械、消费产品三大应用领域，重点关注拉伸强度、弯曲强度、冲击强度等关键力学性能指标，并结合不同光固化技术平台（SLA、DLP、LCD）的材料适配性进行综合评估。
一、全球顶级光固化 3D 打印材料性能总览
1.1 工业制造领域顶级材料性能对比
工业制造领域对光固化 3D 打印材料的性能要求最为严苛，主要体现在高强度、高刚度、耐高温和优异的化学稳定性等方面。根据不同的应用场景，工业制造领域对材料的具体要求呈现出明显的差异化特征。
BASF Ultracur3D RG 3280作为陶瓷填充的高刚性复合树脂，在工业制造领域表现尤为突出。该材料具有10GPa 的杨氏模量，是目前市场上最硬的光固化材料之一，热变形温度超过 280°C，拉伸强度达到 65MPa，弯曲强度为 107MPa。其极高的刚性和硬度使其特别适合用于注塑、吸塑和吹塑模具的快速制作，以及航空航天等对材料性能要求极高的应用场景。
Liqcreate Composite-X代表了当前复合材料技术的最高水平，通过纳米增强技术实现了卓越的力学性能。该材料的拉伸强度为 70-85MPa（UV + 热固化后），弯曲强度高达 150-170MPa，弯曲模量超过 9000MPa，邵氏硬度达到 93-94D。其极低的收缩率（线性收缩率小于 0.1%）和优异的化学耐受性使其成为航空航天、风洞测试等高端应用的理想选择。
Formlabs Tough 2000 V2作为最新一代的类 ABS 材料，在保持高强度的同时显著提升了韧性。该材料的拉伸强度为 40.4MPa，弯曲强度为 67MPa，断裂伸长率高达 79%，相比上一代提升 3 倍。其 4MPa 持续载荷下两周蠕变应变仅 1.3%，确保了长期使用的尺寸稳定性，特别适合制造需要承受持续应力的结构件和夹具。
1.2 医疗器械领域生物相容性材料性能分析
医疗器械领域对光固化 3D 打印材料的要求除了力学性能外，更重要的是生物相容性和灭菌适应性。根据医疗器械的使用部位和接触时间，材料需要满足不同级别的生物相容性标准。

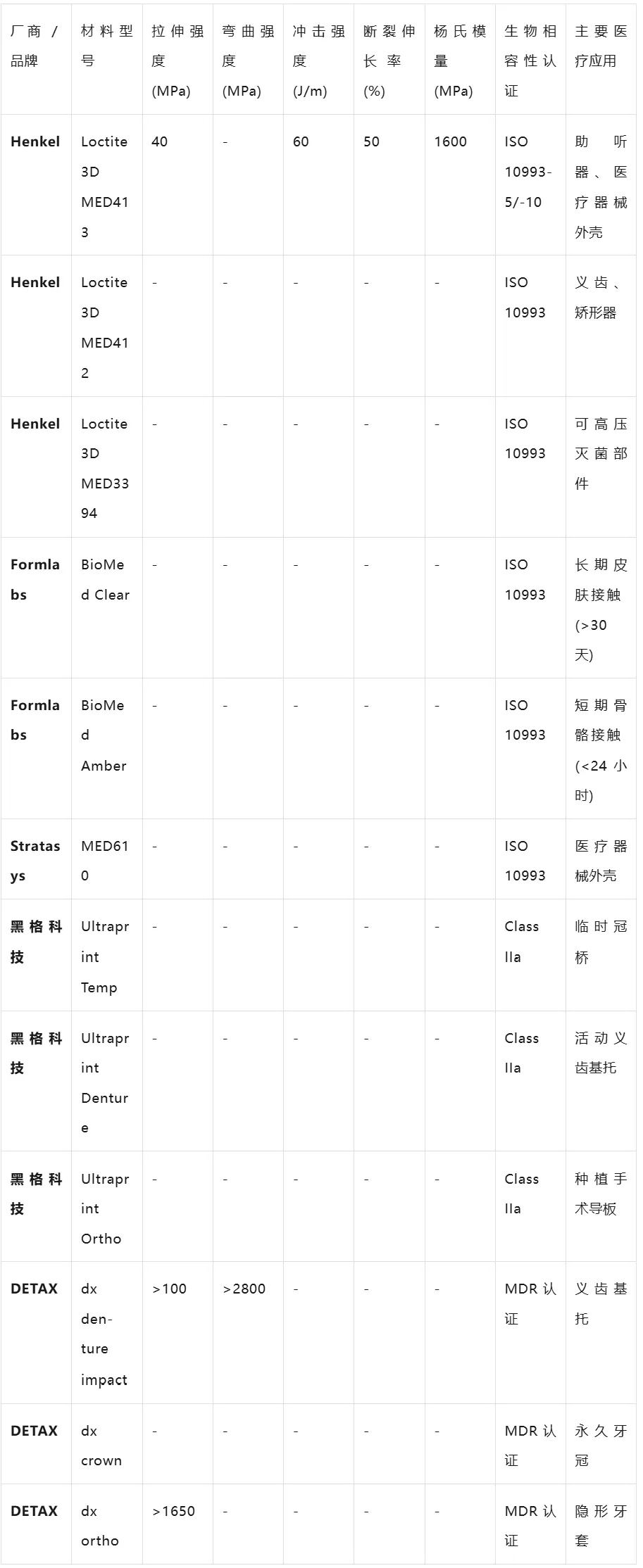

Henkel Loctite 3D MED413是一款医疗级高模量光聚合物树脂，专为需要长期皮肤接触的医疗设备设计。该材料的拉伸强度为 40MPa，拉伸模量为 1600MPa，断裂伸长率为 50%，悬臂梁冲击强度（缺口）高达 60J/m。通过了 ISO 10993-5 细胞毒性测试、ISO 10993-10 刺激和皮肤致敏测试，特别适合用于助听器等需要长期佩戴的医疗设备。
Formlabs BioMed 系列材料在医疗器械领域应用广泛，其中 BioMed Clear 是一种透明、坚硬、耐磨的材料，适用于需要长期皮肤接触（>30 天）、呼吸气体通道（>30 天）和粘膜接触（>30 小时）的生物相容性应用。BioMed Amber 则适用于短期骨骼、组织和牙本质接触（<24 小时）的应用场景。
黑格科技 Ultraprint 系列是与德国 DETAX 共同研发的牙科专用材料，包含九种不同功能的材料，覆盖了从临时冠桥到种植手术导板的全系列牙科应用。该系列材料具有较快的固化速度，成型后外观平滑，低气味及无刺激性，全部通过了 Class IIa 或 Class I 级别的医疗器械认证。
DETAX dx denture impact作为抗冲击义齿基托医用树脂，其弯曲强度超过 100MPa，弯曲模量超过 2800MPa，吸水率小于 40 µg/mm³，溶解度小于 7.5 µg/mm³，完全符合 DIN EN ISO 10477 标准要求。该材料特别适合制作需要承受咀嚼力的义齿基托。
1.3 消费产品领域高性价比材料性能汇总
消费产品领域对光固化 3D 打印材料的要求主要集中在成本控制、外观质量和功能性能的平衡上。由于消费产品市场竞争激烈，成本控制成为决定产品竞争力的关键因素。

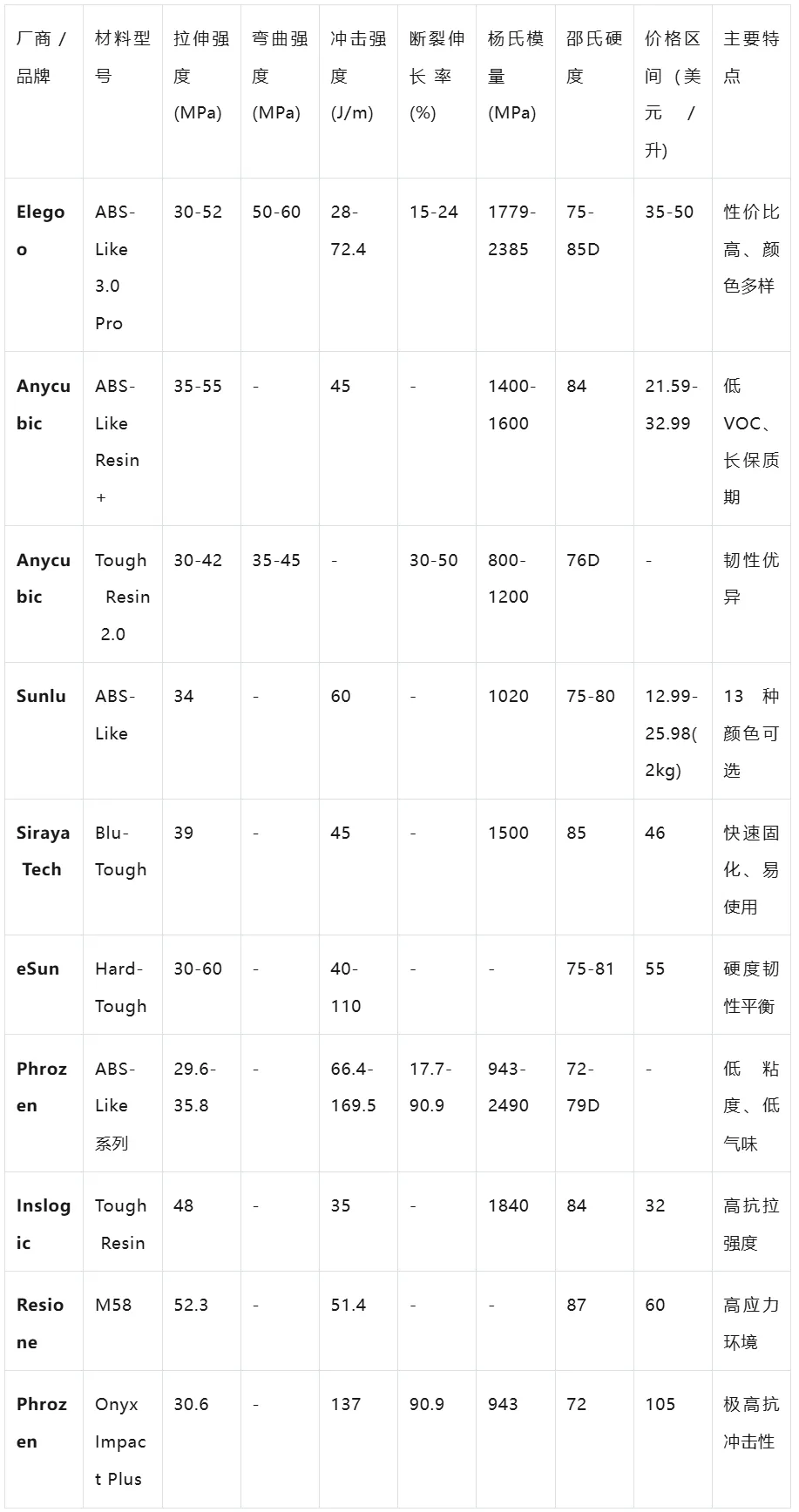

Elegoo ABS-Like 3.0 Pro作为消费级市场的明星产品，在性价比方面表现突出。该材料的拉伸强度为 30-52MPa，弯曲强度为 50-60MPa，冲击强度为 28-72.4J/m，提供 6 种颜色选择，包括清绿、黄色和半透明，每升价格仅为 35-50 美元。其第三版配方具有更高的耐热性、划痕性和抗冲击性，特别适合制作功能性原型和小批量生产。
**Anycubic ABS-Like Resin+** 采用聚氨酯丙烯酸酯配方，具有多种颜色选择，有害 VOCs 浓度较低。该材料的拉伸强度为 35-55MPa，冲击强度为 45J/m，杨氏模量为 1400-1600MPa，邵氏硬度为 84，保质期长达 18 个月，每升价格仅为 21.59-32.99 美元。
Sunlu ABS-Like以其丰富的颜色选择著称，提供 13 种颜色，包括多种透明色和两种深浅不一的灰色，每公斤价格约 36 美元。该材料的拉伸强度为 34MPa，冲击强度高达 60J/m，杨氏模量为 1020MPa，邵氏硬度为 75-80。
Siraya Tech Blu-Tough凭借其快速固化和易用性在市场上获得广泛认可。该材料的拉伸强度为 39MPa，冲击强度为 45J/m，杨氏模量为 1500MPa，邵氏硬度为 85，每升价格仅 46 美元，与标准树脂价格相当。
二、不同光固化技术平台的材料性能差异分析
2.1 SLA 技术平台材料性能特征
SLA（立体光刻）技术使用紫外激光从树脂槽上方进行扫描，激光束追踪模型的边界并填充二维横截面，每层固化后平台下降一个层厚的距离。SLA 技术的优势在于精度高、表面质量好、可打印大尺寸模型，但打印速度相对较慢。
在力学性能方面，SLA 技术打印的材料通常具有最高的强度和最优异的表面质量。根据研究数据，SLA 技术样品的弯曲强度最高，平均值为 93.39±5.57MPa，显著高于 DLP 的 82.64±4.82MPa 和 LCD 的 71.28±6.13MPa。这种优势主要源于 SLA 技术的以下特点：
激光聚焦精度优势：SLA 技术使用的激光光斑直径可以达到 0.05mm 甚至更小，能够实现极高的细节分辨率。这种精准的激光控制确保了树脂的均匀固化，形成的聚合网络更致密，从而获得更高的机械性能。
能量分布均匀性：SLA 的聚焦激光可确保均匀的能量分布，从而形成更均匀的聚合物基质。研究表明，SLA 技术的精准固化使样品内部结构更均匀，表面更光滑，摩擦过程中材料损耗更少，因此在耐磨性测试中表现最优，磨损质量差仅为 0.021±0.003g。
层间结合强度优势：SLA 技术通过精确控制激光扫描路径，可以实现更好的层间结合。激光逐点扫描的方式确保了每一层的边缘都能与上一层完美结合，减少了层间缺陷，提高了整体强度。
在表面质量方面，SLA 技术表现最为优异，平均表面粗糙度仅为 14.79 纳米，显著优于 DLP 的 24.59 纳米和 LCD 的 89.87 纳米。这种优异的表面质量源于 SLA 技术的高精度激光控制和逐点固化方式。
在材料选择方面，SLA 技术对材料的粘度要求相对较低，因为激光可以精确控制固化区域，不需要材料快速流动来填充整个层。这使得 SLA 技术能够使用更高粘度、更高固含量的高性能材料，如 BASF Ultracur3D RG 3280 等陶瓷填充材料。
2.2 DLP 技术平台材料性能特征
DLP（数字光处理）技术使用投影仪将物体横截面图像投射到光敏液体树脂中，核心是数字微镜器件（DMD）芯片。DLP 技术的优势在于成型速度快，可一次性固化整层，打印效率比 SLA 快 3-5 倍。
在力学性能方面，DLP 技术打印的材料性能介于 SLA 和 LCD 之间。根据研究数据，DLP 技术样品的弯曲强度平均值为 82.64±4.82MPa，表面硬度为 67.8±2.9HV，耐磨性测试中磨损质量差为 0.028±0.004g。
面光源固化优势：DLP 技术使用面光源一次性曝光整层，固化速度快，生产效率高。这种固化方式特别适合大批量生产和快速原型开发。在小打印体积的情况下，DLP 理论上能够实现比 SLA 更高的真实度，因为其在小表面上的高分辨率投影超过了 SLA 激光的分辨率。
能量分布特点：DLP 技术的面光源特性使其在大面积打印时具有优势，但在边缘区域可能存在一定的光强衰减。这种衰减可能导致边缘区域的固化程度略低于中心区域，影响整体性能的均匀性。
材料适应性：DLP 技术对材料的光敏感性要求较高，需要材料能够快速响应紫外光照射。同时，由于面光源的能量密度相对较低，DLP 技术更适合使用低粘度、高反应活性的材料。
在应用场景方面，DLP 技术特别适合以下应用：快速原型制作，由于成型速度快，能够快速将设计概念转化为实物模型；大批量生产，面光源一次性固化的特点使其适合批量制造相同的零件；小型精密零件，在小尺寸打印时能够实现优异的精度和表面质量。
2.3 LCD 技术平台材料性能特征
LCD（液晶显示）技术使用液晶显示器作为成像系统，通过电场改变液晶分子排列来控制光的透过。LCD 技术的优势在于设备成本低、分辨率高，但光强度较弱，只有 10% 的光能够透过屏幕。
在力学性能方面，LCD 技术打印的材料性能相对较低。根据研究数据，LCD 技术样品的弯曲强度最低，平均值为 71.28±6.13MPa，表面硬度为 59.3±3.5HV，耐磨性测试中磨损质量差最大，为 0.036±0.005g。
光强限制影响：LCD 技术的主要限制因素是光强度较弱，通常只有 10% 的光能够透过屏幕。这种光强限制导致树脂的固化深度较浅，需要更长的曝光时间来确保充分固化。研究表明，LCD 技术因光源能量分布相对不均，部分区域固化不充分，导致弯曲强度较低。
像素化效应：LCD 技术的另一个特点是像素化效应，每个像素点都是一个方形区域，这可能导致打印件的边缘出现锯齿状外观。在边缘精度测试中，LCD 技术样品的边缘间隙平均值为 35.68±9.14μm，虽未超出临床允许范围，但显著高于 SLA 的 14.79±7.96μm 和 DLP 的 22.35±8.62μm。
材料要求特点：由于光强度限制，LCD 技术对材料的光敏感性要求最高，需要材料能够在较低的光强下快速固化。同时，为了确保光能够穿透整个层厚，LCD 技术更适合使用低粘度、低固含量的材料。
在成本效益方面，LCD 技术具有明显优势：设备成本低，相比 SLA 和 DLP 设备，LCD 设备的价格通常只有其十分之一甚至更低；运行成本低，不需要昂贵的激光器或投影仪，维护成本也较低；耗材成本低，LCD 技术使用的材料通常价格较低。
2.4 技术平台性能对比与材料适配策略

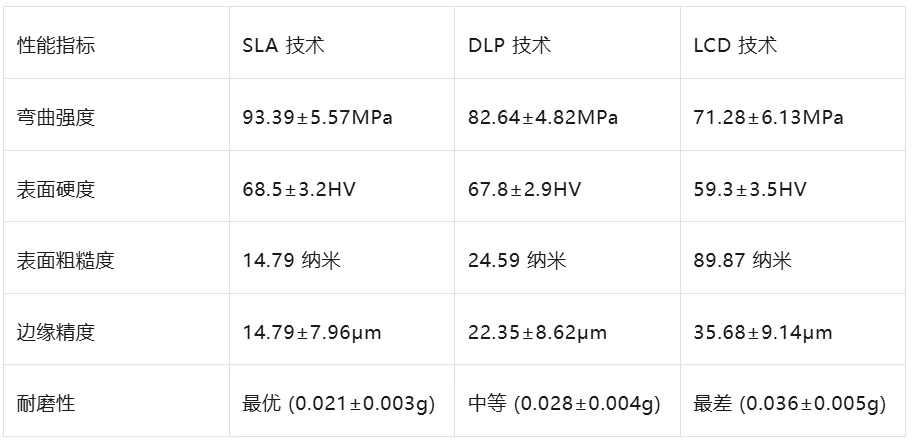

基于上述分析，三种光固化技术平台在材料性能表现上存在显著差异，形成了明显的性能梯度：
基于不同技术平台的特点，材料适配策略应考虑以下因素：
材料性能与技术匹配：
高性能材料（如 BASF RG 3280、Liqcreate Composite-X）更适合 SLA 技术，因为这类材料通常粘度较高，需要精确的激光控制来实现良好的成型效果
中等性能材料适合 DLP 技术，能够在保证性能的同时实现较高的生产效率
基础性能材料适合 LCD 技术，成本效益最优
应用场景导向：
高精度要求场景（如医疗器械、精密零件）优先选择 SLA 技术
大批量生产场景（如消费产品、工业零件）适合 DLP 技术
成本敏感场景（如教育、创客应用）适合 LCD 技术
材料特性要求：
高粘度材料：SLA > DLP > LCD
高光敏性材料：LCD > DLP > SLA
高固含量材料：SLA > DLP > LCD
后处理需求：
SLA 技术：由于表面质量优异，后处理工作量最小
DLP 技术：需要适当的表面处理来改善边缘质量
LCD 技术：通常需要较多的后处理工作，包括表面打磨、抛光等
三、成本分析与供应链格局评估
3.1 全球光固化材料供应链格局
全球光固化 3D 打印材料的供应链格局正在发生深刻变化，呈现出以下特点：
全球产能分布：全球光敏树脂产能正加速向亚洲转移，中国凭借完整的化工基础、低成本制造优势及快速响应的供应链体系，成为国际品牌代工与本土产能扩张的首选地。2024 年，全球前十大光敏树脂生产商中有四家在中国设有生产基地或合资企业，合计年产能超过 1.8 万吨。
中国市场地位：中国已成为全球最大的光固化 3D 打印材料生产国，95% 的产品由中国生产，其中 90% 集中在深圳。头部企业如拓竹、创想三维、中国一方、闪度（浙江）、特能派占全球 45% 以上份额，前五家合计占 90%-95% 市场份额。
产能规模数据：
2024 年国内光聚合材料产量约为 4.2 万吨，其中约 68% 用于工业级应用
中国丙烯酸酯单体年产能已突破 180 万吨，其中用于光固化领域的高纯度特种单体占比约为 12%
光引发剂产能方面，2023 年产量为 5.6 万吨，头部企业久日新材、扬帆新材、沃凯珑、IGM、强力新材 2024 年产能分别为 2.2、1.6、1.3、1.2、1.0 万吨
供应链集中度：光固化 3D 打印材料供应链呈现高度集中的特点：
原材料供应：高端单体和光引发剂仍依赖进口，进口依存度达 45%，但国产替代正在加速，TPO-L 等关键引发剂成本下降超 50%
制造环节：国内产能主要集中在珠三角地区，特别是深圳、东莞等地
技术研发：核心技术仍掌握在少数国际巨头手中，但国内企业的技术水平正在快速提升
主要供应商分析：
国际巨头：
3D Systems：全球领先的光固化设备和材料供应商，在北美和欧洲设有生产基地
BASF：全球最大的化工企业之一，在德国、美国、中国等地设有生产设施
DSM：荷兰材料科学公司，在全球多个国家设有生产基地
Henkel：德国化工企业，在全球范围内提供 Loctite 品牌材料
国内企业：
新和成：我国 PPS 材料的领先企业，现有 PPS 产能约 2.2 万吨，位列国内第一，2024 年实现产能利用率 100%
万华化学：国内最大的异氰酸酯生产商，正在积极布局光固化材料领域
常州强力新材：专业的光引发剂生产企业，产能和技术水平在国内领先
3.2 材料价格体系与成本构成
光固化 3D 打印材料的价格体系呈现出明显的分层特征，不同性能等级和应用领域的材料价格差异巨大。
基础通用材料价格：标准光敏树脂的价格范围为 0.4-0.8 元 / 克（约 150-200 元 / 升，密度约 1.2g/cm³），这类材料主要用于原型制作和非功能性部件，性能要求相对较低。
工程级材料价格：高强高韧性类 ABS 材料的价格明显提升，工业级材料价格范围为 1-5 元 / 克，高性能材料（如牙科 / 医疗级）价格可达 5-10 元 / 克。具体到各品牌产品：
Formlabs 材料：Tough 2000 树脂 1 升装价格为 201-220 欧元（约合人民币 1500-1650 元），5 升装价格为 880-934 欧元（约合人民币 6600-7000 元），批量采购可享受约 35 美元 / 升（约合人民币 250 元 / 升）的优惠价格
BASF 材料：Ultracur3D 系列材料价格较高，RG 3280 等特殊材料价格可达 1000-2000 元 / 升
Liqcreate 材料：Composite-X 材料 1.5kg 装价格为 169.95 欧元（约合人民币 1270 元），约合 850 元 / 升
医疗级材料价格：高端生物相容性树脂价格最高，可达 1-2 元 / 克，某些特殊牙科材料价格甚至达到 800 元 / 公斤，相比国产普通树脂（80 元 / 公斤）价格高出 10 倍。
成本构成分析：
原材料成本：占总成本的 60-70%，主要包括树脂基体、光引发剂、添加剂等
制造成本：占总成本的 20-30%，包括设备折旧、人工、能源等
研发成本：占总成本的 5-10%，主要用于新产品开发和技术创新
其他成本：占总成本的 5-10%，包括包装、运输、营销等
价格影响因素：
原材料价格波动：2024 年 HDDA 与环氧丙烯酸酯涨幅超 28%，导致树脂制造成本平均上升 19.4%
技术含量：高性能材料价格通常是基础材料的 2-8 倍
认证要求：医疗级材料需要通过严格的生物相容性测试，认证成本高昂
供应链稳定性：具备垂直整合能力的企业成本弹性系数仅为现货采购企业的一半
3.3 供货稳定性与技术支持能力
供货稳定性和技术支持能力是评估光固化 3D 打印材料供应商的重要指标，直接影响用户的生产连续性和应用效果。
供货稳定性评估：
原材料保障：主要供应商都建立了稳定的原材料供应体系，与上游化工企业签订长期供货协议，确保关键原材料的稳定供应。例如，BASF、DSM 等国际巨头都有自己的原材料生产基地，能够实现产业链垂直整合。
库存管理：大型供应商通常保持 2-3 个月的安全库存，以应对市场需求波动和供应链中断风险。同时，建立了完善的库存管理系统，能够实时监控库存水平，及时补货。
生产能力：主要供应商的年产能都在千吨级别以上，能够满足大客户的批量需求。例如，金石三维的光固化车间拥有 100 多台设备，2024 年产值 6000 万元，计划 2026 年设备增加至 300 台，产值突破 2400-3000 万元。
交付周期：标准产品的交付周期通常为 7-15 天，定制产品的交付周期为 20-30 天。对于大批量订单，供应商通常会提供专门的生产计划和优先排产。
技术支持能力：
技术服务体系：主要供应商都建立了完善的技术服务体系，包括：
技术咨询服务：为客户提供材料选择、工艺优化、设备调试等方面的专业建议
现场技术支持：对于重要客户，供应商可提供现场技术支持，解决生产中的技术问题
培训服务：定期举办技术培训课程，帮助客户提升操作人员的技能水平
应用案例分享：提供丰富的应用案例和最佳实践，帮助客户快速掌握材料特性
质量保证体系：
质量控制：所有原材料和成品都经过严格的质量检验，确保产品质量的一致性
批次管理：建立完善的批次管理系统，能够实现产品的全程追溯
技术标准：产品符合相关的国际标准和行业规范，如 ISO、ASTM 等
认证体系：部分产品获得了医疗器械认证（如 ISO 10993）、航空航天认证等特殊认证
供应链风险评估：
原材料风险：高端单体和光引发剂的进口依存度仍较高，存在一定的供应链风险。但随着国产替代的推进，这种风险正在逐步降低。
市场竞争：市场竞争日趋激烈，价格压力增大，可能影响供应商的盈利能力和研发投入。
技术迭代：3D 打印技术发展迅速，材料技术也在不断更新，供应商需要持续的研发投入来保持技术领先。
客户服务水平：
响应速度：主要供应商都承诺在 24 小时内响应客户咨询，48 小时内提供解决方案。
服务网络：在全球主要市场都设有销售和服务网点，能够提供本地化服务。
定制服务：对于特殊需求，供应商可提供定制化服务，包括特殊颜色、特殊性能、特殊包装等。
四、技术发展趋势与未来展望
4.1 超高强度材料技术突破方向
基于当前技术发展水平和研究突破，实现光固化 3D 打印材料拉伸、弯曲、冲击强度均超过 300MPa虽然极具挑战性，但通过采用多组分协同增强策略是可以实现的。
材料体系设计方案：
基础树脂体系：
- 双酚 A 型环氧丙烯酸酯（EA）
：作为主基体，具有极高的硬度和出色的附着力，拉伸强度可达 30-80 MPa，弹性模量 1,000-3,000 MPa。其高交联密度和刚性分子结构是实现高强度的基础。
- 聚氨酯丙烯酸酯（PUA）
：提供柔韧性和抗冲击性能，拉伸强度 10-50 MPa，但断裂伸长率可达 5-300%。选择高官能度的聚氨酯丙烯酸酯，如六官能度体系，可提高交联密度。
- 超支化聚氨酯丙烯酸酯（HBPUA）
：研究表明，添加 HBPUA 可使固化膜的拉伸强度和储能模量分别提高 148% 和 74%，硬度可达 9H。这种高度支化的结构能够有效提高材料的力学性能。
增强相体系：
- 碳纳米管（CNT）
：0.1-0.5 wt% 的 CNT 可显著提高材料的强度和导电性。研究显示，0.1 wt% CNT 可使拉伸强度从 9.6 MPa 提升至 13.2 MPa。
- 石墨烯氧化物（GO）
：经过适当处理的 GO 可在光固化后转化为还原氧化石墨烯（rGO），形成导电网络。1 wt% GO 在 100°C 退火后可使拉伸强度提高 674%。
- 氧化铝纳米颗粒
：1.0 wt% 的 13nm 氧化铝纳米颗粒可使拉伸强度提高约 48%。
- 玻璃纤维
：短切玻璃纤维通过定向排列可实现各向异性增强，后固化后刚度可从 300 MPa 提升至 4.8 GPa。
分阶段技术路线图：
第一阶段目标：拉伸 > 150MPa，弯曲 > 250MPa，冲击 > 20 kJ/m²（6-12 个月）
完成基础配方设计和优化
验证纳米填料的分散技术和界面处理方法
建立标准化的测试方法和质量控制体系
第二阶段目标：拉伸 > 200MPa，弯曲 > 300MPa，冲击 > 30 kJ/m²（12-18 个月）
引入纤维增强技术，实现定向排列
优化光固化和后固化工艺参数
进行中试规模生产验证
第三阶段目标：拉伸 > 250MPa，弯曲 > 350MPa，冲击 > 40 kJ/m²（18-36 个月）
建立工业化生产工艺
开发专用的 3D 打印设备和工艺参数
拓展应用领域，进行市场推广
4.2 多功能集成材料发展趋势
未来的光固化 3D 打印材料将不再局限于单一功能，而是向多功能集成方向发展：
导电光固化材料：在树脂中添加导电填料，实现导电功能，用于制造电子器件、传感器等。这类材料在柔性电子、可穿戴设备等领域具有广阔应用前景。
可降解光固化材料：开发生物降解性光固化材料，减少环境负担，特别适合一次性医疗用品。这类材料需要在保证使用性能的同时，能够在特定条件下快速降解。
自修复材料：开发具有自修复功能的光固化材料，当材料出现微裂纹时能够自动修复。这种材料在航空航天、汽车等领域具有重要应用价值。
智能响应材料：开发对温度、pH 值、电场等外界刺激产生响应的智能材料。这类材料可用于制造智能执行器、传感器等。
4.3 生物基与可持续材料发展方向
随着环保意识的增强，生物基和可持续光固化材料成为重要发展方向：
植物基树脂：利用天然植物油、纤维素等可再生资源开发生物基光固化树脂。这类材料不仅环保，还具有独特的性能优势。
可回收材料：开发可化学回收的光固化材料，实现材料的循环利用。通过设计特殊的分子结构，使材料在使用后能够分解回收。
低 VOC 材料：开发低挥发性有机化合物的光固化材料，减少环境污染。这类材料在室内应用时更加安全。
无溶剂体系：开发 100% 固含量的光固化材料，从源头消除溶剂污染。
4.4 市场前景与产业化展望
光固化 3D 打印材料市场正处于快速增长期，未来发展前景广阔：
市场规模预测：
2024 年全球市场规模预计达到数十亿美元，年增长率超过 20%
中国市场占全球市场份额的 30% 以上，是增长最快的区域市场
预计到 2030 年，全球市场规模将达到数百亿美元
应用领域拓展：
工业制造：从原型制作向直接生产制造转变，特别是在小批量定制化生产中具有独特优势
医疗器械：随着生物相容性材料技术的成熟，在牙科、骨科、软组织修复等领域的应用将快速增长
消费产品：个性化定制需求的增长将推动光固化 3D 打印在消费产品领域的应用
航空航天：在轻量化、复杂结构件制造中的应用将不断扩大
产业化进程：
标准化体系建设：建立统一的材料性能测试标准和评价体系
产业链协同发展：设备制造商与材料供应商深度合作，实现设备与材料的最佳匹配
成本持续下降：规模化生产带来的成本降低效应将逐步显现
技术生态完善：软件开发、人才培养、服务体系建设不断完善
五、战略建议与行动计划
5.1 材料选型决策框架
基于全面的性能分析和市场调研，针对不同应用场景提出以下材料选型建议：
高性能要求场景（航空航天、精密模具、高温环境）：
首选材料：Liqcreate Composite-X、BASF Ultracur3D RG 3280
技术平台：SLA 技术
关键优势：最高强度和刚度，优异的耐高温性能，适合极端环境应用
成本敏感场景（消费产品、教育、创客应用）：
首选材料：Elegoo ABS-Like 3.0 Pro、Anycubic ABS-Like Resin+
技术平台：LCD 技术
关键优势：性价比高，颜色选择丰富，设备成本低廉
医疗器械应用（长期皮肤接触、植入物、义齿）：
首选材料：Henkel Loctite 3D MED413、Formlabs BioMed 系列、DETAX 系列
技术平台：SLA 或 DLP 技术
关键优势：通过生物相容性认证，满足医疗器械标准要求
快速原型开发（概念验证、设计迭代）：
首选材料：Formlabs Fast Model Resin、3D Systems Figure 4 系列
技术平台：DLP 技术
关键优势：成型速度快，能够快速验证设计概念
5.2 供应链风险管理策略
面对复杂的全球供应链环境，建议采取以下风险管理策略：
多元化采购策略：
建立至少 2-3 家主要供应商的备选名单
对于关键材料，确保有本地供应商作为备份
与供应商签订长期供货协议，锁定价格和供应量
库存优化管理：
保持关键材料 2-3 个月的安全库存
建立库存预警系统，及时补货
对于高价值材料，采用小批量、高频次的采购模式
技术自主可控：
加大研发投入，提升自主创新能力
重点突破高端单体和光引发剂的国产化
建立材料性能数据库，实现材料配方的快速优化
5.3 技术发展路线图
基于当前技术水平和未来趋势，制定以下技术发展路线：
短期目标（1-2 年）：
建立材料性能评价体系，完善测试标准和方法
完成主流材料的国产化替代，降低进口依赖
开发 2-3 个具有自主知识产权的特色材料
中期目标（3-5 年）：
实现超高强度材料（拉伸 > 200MPa）的产业化
开发多功能集成材料，如导电、自修复等
建立完整的材料供应链体系
长期目标（5-10 年）：
实现材料性能全面超越传统工程塑料
建立全球领先的光固化材料技术体系
推动光固化 3D 打印技术在更多领域的应用
5.4 投资建议与市场机会
投资重点领域：
- 超高强度材料
：市场需求巨大，技术门槛高，具有高附加值
- 生物相容性材料
：医疗市场快速增长，认证要求严格，竞争壁垒高
- 智能响应材料
：新兴应用领域，技术前景广阔
- 可持续材料
：符合环保趋势，政策支持力度大
市场机会分析：
- 工业 4.0 带来的机遇
：智能制造对高性能材料的需求不断增长
- 个性化定制市场
：消费升级推动个性化产品需求
- 医疗健康产业
：人口老龄化带来医疗器械市场快速增长
- 新能源产业
：电动汽车、储能设备等对轻量化材料需求旺盛
光固化 3D 打印材料正处于技术创新和市场爆发的关键时期。通过持续的技术创新、合理的供应链管理和前瞻性的战略布局，企业可以在这个快速增长的市场中获得竞争优势。建议企业重点关注材料性能突破、成本控制和应用领域拓展三大核心要素，同时加强产学研合作，推动技术成果的快速转化和产业化应用。
备注：以上内容仅作者个人观点。
