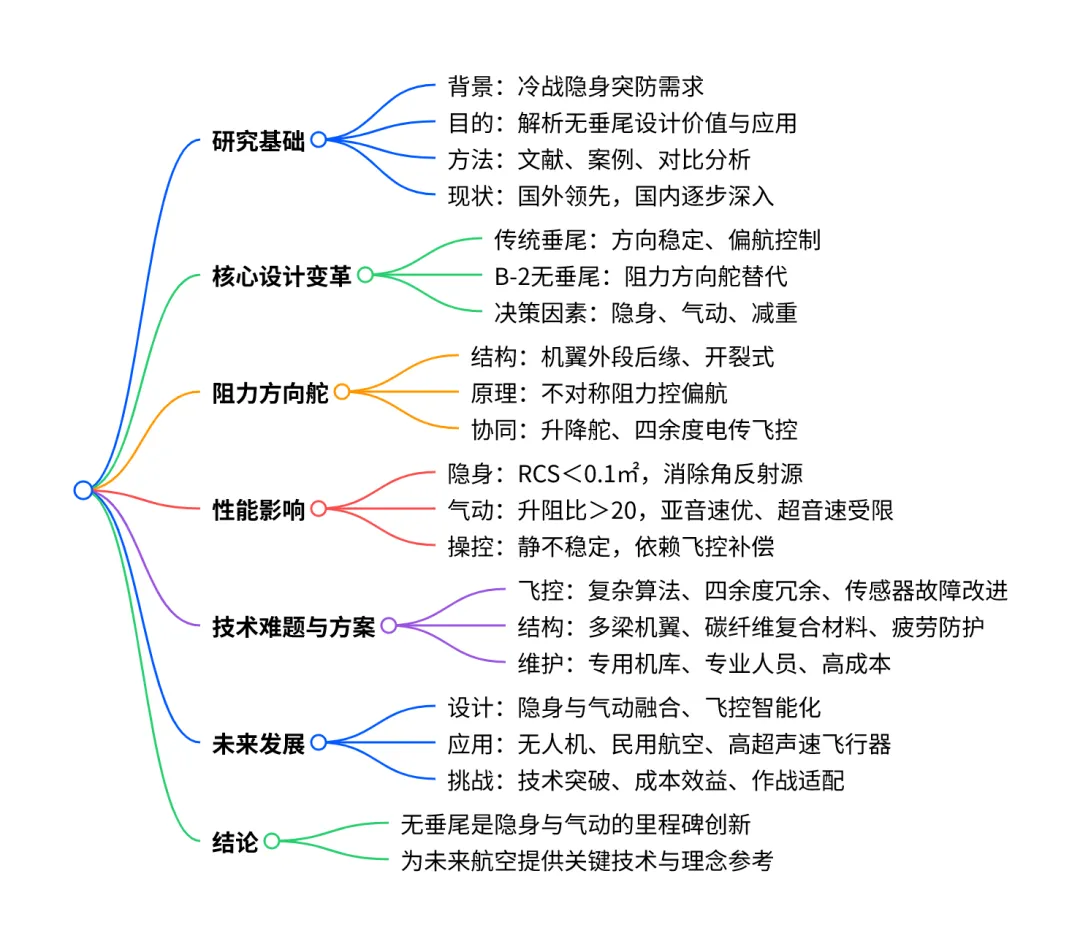

本文以B-2 隐身轰炸机为核心，系统研究其无垂尾设计与阻力方向舵替代方案，阐明该设计由冷战隐身突防战略需求驱动，依托四余度数字电传飞控与飞翼气动优化实现，在隐身性能（RCS＜0.1㎡）、升阻比（＞20） 上大幅突破传统飞机，同时带来飞控复杂、结构强化、维护成本高昂等挑战，为无垂尾飞机在军用无人机、高超声速飞行器、民用航空的发展提供核心技术启示与多学科协同设计思路。
一、引言
1.1 研究背景与目的
在航空领域的发展历程中，飞机的设计不断演进，每一次创新都推动着航空技术迈向新的高度。垂尾作为传统飞机的重要组成部分，在飞机的飞行过程中承担着不可或缺的作用。它主要用于提供方向稳定性和操纵性，确保飞机在飞行时能够保持直线飞行，并在需要转向时提供足够的偏航力矩。当飞机受到侧风等外力干扰时，垂尾能够产生反向的气动力，使飞机恢复到原来的飞行方向，保证飞行的平稳与安全。
然而，B-2 轰炸机的出现打破了传统飞机设计的固有模式，它大胆地取消了垂尾，采用阻力方向舵来实现飞机的偏航控制，这一创新性设计在航空史上具有里程碑式的意义。B-2 的无垂尾设计并非偶然，而是在隐身需求、空气动力学研究以及飞控技术发展等多方面因素共同作用下的结果。在冷战时期，为了突破敌方严密的防空系统，对飞机的隐身性能提出了极高的要求。传统飞机的垂尾会形成较强的雷达反射源，严重影响飞机的隐身效果。而 B-2 的飞翼布局结合无垂尾设计，从根本上消除了这一强反射源，极大地降低了飞机的雷达反射截面积，使其能够在敌方雷达探测范围外悄然行动，实现了前所未有的隐身突防能力。
此外，随着空气动力学理论的不断发展和计算机技术在航空领域的广泛应用，工程师们对飞机的气动特性有了更深入的理解和精确的模拟分析能力，为 B-2 的独特设计提供了理论支持和技术保障。通过大量的风洞试验和数值模拟，他们优化了飞机的外形设计，使得 B-2 在无垂尾的情况下依然能够保持良好的飞行性能。先进的飞控技术也为 B-2 的飞行安全提供了可靠保障，四余度数字电传飞控系统能够实时感知飞机的飞行状态，并根据飞行员的操作指令和飞行参数迅速调整飞机的姿态，确保飞机在各种复杂的飞行条件下都能稳定飞行。
研究 B-2 用阻力方向舵取代垂尾这一创新设计，对于深入了解现代飞机的设计理念和技术发展趋势具有重要的意义。它不仅有助于揭示隐身技术与空气动力学、飞控技术之间的相互关系和协同作用，还能为未来飞机的设计和研发提供宝贵的经验和启示。通过对 B-2 的研究，我们可以探索如何在满足飞机各种性能需求的前提下，进一步优化飞机的气动布局和结构设计，提高飞机的综合性能。这对于推动航空技术的发展，提升国家的航空实力和国防安全水平都具有不可忽视的重要作用。
1.2 国内外研究现状
在国外，对于 B-2 及无垂尾飞机的研究起步较早且深入。美国作为 B-2 的研制国，掌握着最为核心的技术和研究资料。美国的科研机构和航空企业围绕 B-2 开展了大量的研究工作，涵盖了空气动力学、隐身技术、飞控系统等多个领域。在空气动力学方面，通过风洞试验和数值模拟等手段，深入研究了飞翼布局无垂尾飞机的气动特性，包括升力、阻力、稳定性和操纵性等，为 B-2 的设计和优化提供了坚实的理论基础。在隐身技术研究上，不断探索新型的隐身材料和设计方法，以进一步降低 B-2 的雷达反射截面积和红外特征，提高其隐身性能。对于飞控系统，持续改进和完善四余度数字电传飞控系统，增强其可靠性和适应性，确保 B-2 在复杂飞行条件下的安全稳定飞行。一些研究还关注 B-2 在实战中的应用和作战效能评估，通过模拟作战场景和实际任务执行数据，分析 B-2 在不同作战环境下的优势和不足，为其战术运用和改进升级提供依据。
欧洲的一些航空强国，如英国、法国等，也在积极开展对无垂尾飞机的研究。他们借鉴 B-2 的设计理念，结合自身的航空技术优势，探索适合本国需求的无垂尾飞机设计方案。在空气动力学研究方面，欧洲的科研团队致力于开发更加先进的计算流体力学方法和实验技术，以更精确地预测和分析无垂尾飞机的气动性能。在飞控系统研究上，注重提高系统的智能化和自主化水平，减少飞行员的操作负担，提高飞机的作战响应速度。一些欧洲国家还在探索将无垂尾飞机技术应用于无人机领域，开发具有高隐身性和长航时能力的无人作战飞机，以满足未来战争对无人机的需求。
国内对于 B-2 及无垂尾飞机的研究也在逐步深入。随着我国航空技术的不断发展和对先进飞机设计理念的关注，越来越多的科研机构和高校开始投入到相关研究中。在理论研究方面，通过对国外文献资料的分析和消化吸收，结合我国的实际情况，开展了对无垂尾飞机空气动力学、隐身技术和飞控系统的基础研究。在空气动力学研究中，重点关注无垂尾飞机在不同飞行状态下的气动力特性和流动控制方法，探索提高飞机稳定性和操纵性的有效途径。在隐身技术研究上，积极开展新型隐身材料的研发和应用研究，以及隐身外形的优化设计，努力提高我国飞机的隐身性能。在飞控系统研究方面，致力于开发具有自主知识产权的先进飞控系统，提高系统的可靠性、鲁棒性和适应性，以满足无垂尾飞机复杂飞行控制的需求。一些研究还关注无垂尾飞机在我国国防战略中的应用前景和发展方向，为我国未来新型飞机的研制提供理论支持和技术储备。
1.3 研究方法与创新点
本研究综合采用多种研究方法，以全面、深入地剖析 B-2 用阻力方向舵取代垂尾这一创新设计。文献研究法是基础，通过广泛查阅国内外相关的学术论文、研究报告、专利文献以及航空领域的专业书籍等，收集大量关于 B-2 及无垂尾飞机的资料。对这些资料进行系统梳理和分析，了解前人在该领域的研究成果、研究方法和存在的不足，为后续研究提供理论基础和研究思路。
案例分析法以 B-2 为主要研究案例，深入研究其设计背景、设计理念、技术特点以及在实际应用中的表现。通过对 B-2 的详细分析，总结无垂尾飞机在设计、制造和使用过程中所面临的问题及解决方法，从中获取有益的经验和启示。对比分析法将 B-2 与传统有垂尾飞机进行对比，从空气动力学性能、隐身性能、飞控系统复杂度、维护成本等多个维度进行详细比较。分析两者在设计原理、性能表现和应用场景等方面的差异，明确无垂尾飞机的优势和局限性，为未来飞机设计提供参考依据。
本研究的创新点主要体现在多维度分析和新技术应用探讨方面。在多维度分析上，突破以往单一技术领域研究的局限，将空气动力学、隐身技术、飞控系统、材料科学等多个领域有机结合起来，全面分析 B-2 的创新设计。从不同技术领域的相互作用和协同效应角度出发，深入探讨无垂尾飞机设计中面临的挑战和解决方案，为飞机设计提供更全面、系统的理论支持。在新技术应用探讨方面，关注航空领域的最新技术发展动态，探讨如人工智能、新型材料、先进制造工艺等新技术在无垂尾飞机设计中的应用可能性。研究如何利用这些新技术进一步优化无垂尾飞机的性能，提高其隐身性、机动性、可靠性和维护性，为未来飞机的创新设计提供新的思路和方向。
二、飞机垂尾的传统角色与 B-2 的变革
2.1 垂尾在传统飞机中的功能解析
2.1.1 提供方向稳定性
从空气动力学原理来看，垂尾在飞机飞行时犹如一个稳定的风向标。当飞机飞行时，气流流过垂尾，垂尾会产生一个气动力。在飞机正常直线飞行时，垂尾两侧的气流速度和压力基本相等，气动力相互平衡，不会对飞机的航向产生影响。然而，当飞机受到侧风干扰或者其他因素导致飞机出现偏航趋势时，垂尾两侧的气流状态就会发生变化。一侧的气流速度会加快，压力降低；另一侧的气流速度减慢，压力升高。这种压力差会在垂尾上产生一个气动力矩，这个力矩会使飞机的机头向原来的飞行方向偏转，从而保持飞机的航向稳定。
以常见的民航客机为例，在飞行过程中，经常会遇到不同方向和强度的气流。当遇到侧风时，垂尾会迅速感知到气流的变化，并产生相应的气动力矩来纠正飞机的航向。如果没有垂尾的稳定作用，飞机很容易在侧风的影响下偏离预定航线，甚至可能导致飞行事故。在战斗机执行任务时，也会面临各种复杂的飞行环境。例如在低空突防时，地形的起伏和气流的变化更加剧烈，垂尾的方向稳定性作用就显得尤为重要，它能够帮助战斗机在复杂环境中保持稳定的飞行姿态，确保任务的顺利执行。
2.1.2 协助偏航控制
垂尾后缘的控制舵面是飞机偏航控制的重要组成部分。当飞行员需要使飞机向左或向右偏航时，会通过操纵系统控制垂尾后缘的控制舵面偏转。以向左偏航为例，飞行员操纵控制舵面向左偏转，此时气流流过偏转的控制舵面，会在垂尾上产生一个向右的气动力。这个气动力会围绕飞机的重心产生一个向左的偏航力矩，使飞机的机头向左转动，实现偏航。
在实际飞行中，偏航控制与飞机的其他飞行操纵密切配合。例如在飞机转弯时，不仅需要通过副翼使飞机产生横滚，还需要适当操纵垂尾的控制舵面来协调转弯。如果在转弯过程中只使用副翼而不配合垂尾的偏航控制，飞机就会出现侧滑现象，影响飞行的稳定性和安全性。在飞机进行机动飞行，如盘旋、俯冲拉起等动作时，垂尾的偏航控制作用也不可或缺，它能够帮助飞行员精确控制飞机的姿态，实现各种复杂的飞行机动。
2.1.3 典型飞机垂尾设计案例分析
F-22 “猛禽” 战斗机作为世界上第一款进入服役的第五代战斗机，其垂尾设计融合了先进的技术理念和战术需求。F-22 采用双垂尾设计，垂尾呈 V 形布局，这种设计不仅使飞机在飞行中更加稳定，还提高了其机动性和操纵性。从隐身角度考虑，F-22 的垂尾进行了切角处理，垂尾与机身之间的夹角大约为 60 度，通过这种设计减少了雷达反射截面积，降低了被敌方雷达探测到的可能性，提升了飞机的隐身性能。在高攻角状态下，F-22 通过将垂尾位置前移并增大垂尾面积的方式，有效解决了双垂尾外倾布局带来的升力损失问题，确保了飞机在各种飞行状态下都能保持良好的性能。
苏 - 57 战斗机同样是一款具有代表性的第五代战斗机，它的垂尾设计也有独特之处。苏 - 57 的垂尾采用了全动垂尾设计，与传统的垂尾相比，全动垂尾可以根据飞行需求进行更大角度的偏转，能够更快速、精确地控制飞机的偏航姿态。在高机动性飞行时，全动垂尾能够迅速响应飞行员的操作指令，使飞机在空战中具备更强的机动性和敏捷性。苏 - 57 在垂尾设计上也考虑了隐身性能，通过优化垂尾的外形和角度，减少了雷达反射源，提高了飞机的隐身能力。
通过对 F-22 和苏 - 57 等典型飞机垂尾设计的分析可以看出，垂尾的设计不仅要满足飞机的方向稳定性和偏航控制需求，还需要结合飞机的隐身性能、机动性等多方面因素进行综合考虑。不同的飞机根据其自身的定位和作战任务，会在垂尾设计上采用不同的技术方案，以实现飞机整体性能的优化。
2.2 B-2 打破常规：无垂尾设计的诞生
2.2.1 B-2 的研制背景与战略需求
B-2 轰炸机的研制背景与冷战时期的国际战略格局紧密相关。在冷战时期，美国和苏联两个超级大国在军事领域展开了激烈的竞争，苏联构建了严密的防空系统，包括装备了多种中远程防空导弹和高空高速国土防空截击机，如米格 - 25、米格 - 31 等。这些防空武器对美国的传统轰炸机构成了巨大的威胁，使得美国当时的一些轰炸机项目，如 XB-70、B-1A 等，单纯依靠高度、速度或低空地形掩护来穿透苏联防空体系进行打击的方式变得难以保证生存性。
为了突破苏联强大的防空网，深入到西伯利亚腹地，摧毁苏联的洲际弹道核导弹发射基地和其它重要战略目标，美国迫切需要一款具备强大突防能力的新型轰炸机。这种轰炸机必须能够避开敌方的对空雷达探测，实现隐身突防。隐身性能成为了新型轰炸机设计的关键指标，因为只有具备隐身能力，才能在敌方严密的防空体系下生存并完成任务。此外，新型轰炸机还需要具备大载荷、长航程的能力，以便携带足够的武器对敌方目标进行有效打击，并能够在不进行频繁空中加油的情况下，从美国本土起飞到达全球任何目标区域，实现“全球到达”“全球投弹”“全球摧毁” 的战略目标。在这样的战略需求驱动下，B-2 隐身轰炸机的研制项目应运而生。
2.2.2 诺斯罗普公司的技术探索历程
诺斯罗普公司在飞翼布局飞机的研究上有着悠久的历史。早在 20 世纪 40 年代，航空先驱杰克・诺斯罗普就坚信飞翼是飞机设计的终极形态，并设计了 YB-35 和 YB-49 验证机，验证了飞翼布局的基本理念。然而，在当时飞控技术简陋的情况下，飞翼式飞机由于缺少垂直稳定翼面，存在稳定性不足和操纵面布置困难等问题，难以大规模实用化，YB-35 和 YB-49 的发展最终也受到了限制。
随着时间的推移，计算机技术和电传飞控系统逐渐成熟，为解决飞翼布局飞机的稳定性和操纵性问题提供了可能。诺斯罗普公司在这些技术的基础上，重新开启了对飞翼布局飞机的探索。在 B-2 轰炸机的研制过程中，诺斯罗普公司投入了大量的资源和精力，进行了无数次的模拟、计算和风洞实验。通过对飞翼布局的空气动力学特性进行深入研究，优化飞机的外形设计，解决了飞翼布局在稳定性和操纵性方面的难题。在隐身技术方面，诺斯罗普公司也进行了大量的创新和实践，采用了独特的外形设计和先进的吸波材料，使 B-2 具备了卓越的隐身性能。从早期的飞翼研究到 B-2 的设计成功，诺斯罗普公司经历了漫长的技术探索历程，其积累的技术经验和创新成果为 B-2 的诞生奠定了坚实的基础。

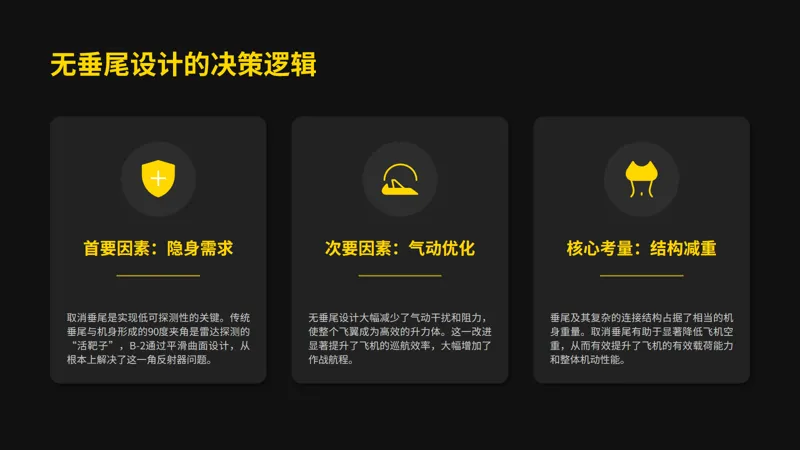

2.2.3 B-2 无垂尾设计的决策因素

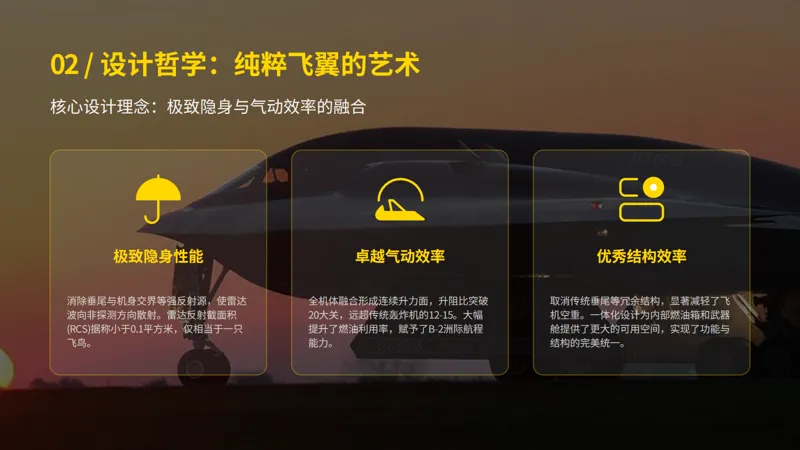

隐身需求是 B-2 采用无垂尾设计的首要因素。在传统飞机中，垂尾是一个明显的雷达反射源。垂尾与机身、机翼之间的连接处会形成角反射器，当雷达波照射到这些部位时，会产生强烈的反射，大大增加飞机的雷达反射截面积，降低飞机的隐身性能。而 B-2 取消垂尾后，消除了这一强反射源，从正上方看 B-2 就像一个大号的回旋镖，其扁平的、纯粹的飞翼外形设计最大程度地减少了雷达波的反射和散射，使 B-2 的雷达反射截面只有不到 0.1 平方米，仅相当于一只飞鸟，极大地提高了飞机的隐身能力。
从空气动力学优化角度来看，无垂尾设计也有其优势。传统飞机的垂尾会产生一定的气动阻力，而 B-2 的无垂尾飞翼布局使整个机体成为一个平滑的升力面，减少了外露部件产生的阻力，其升阻比高达 20 以上，远超传统轰炸机的 12 - 15，这意味着 B-2 在飞行过程中能够以更低的阻力飞行，从而提高燃油效率，增加航程。无垂尾设计还使飞机的内部空间得到更充分的利用，B-2 可以携带更多的燃油和武器，提升了飞机的作战效能。
在结构重量方面，取消垂尾可以减轻飞机的结构重量。垂尾作为飞机的一个重要部件，需要具备足够的强度和刚度来承受飞行过程中的各种载荷，这就使得垂尾的结构设计较为复杂，重量较大。取消垂尾后，飞机可以减少这部分结构重量，从而降低飞机的整体重量，提高飞机的性能。B-2 在采用无垂尾设计的也通过先进的材料和结构设计技术，进一步优化飞机的结构，确保飞机在减轻重量的前提下，依然具备足够的强度和刚度，满足飞行和作战的需求。
三、B-2 阻力方向舵的工作机制

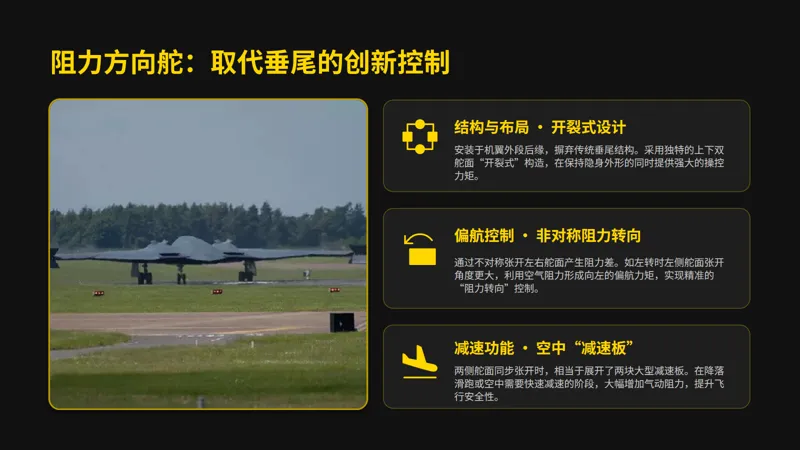

3.1 阻力方向舵的结构设计
3.1.1 位置与布局
3.1.2 机械构造与原理
3.2 阻力方向舵的工作原理
3.2.1 偏航控制原理
3.2.2 与传统垂尾偏航控制的对比
3.3 与其他飞控系统的协同工作
3.3.1 与升降舵的配合
3.3.2 与电传飞控系统的整合
四、无垂尾设计对 B-2 性能的影响
4.1 隐身性能的提升

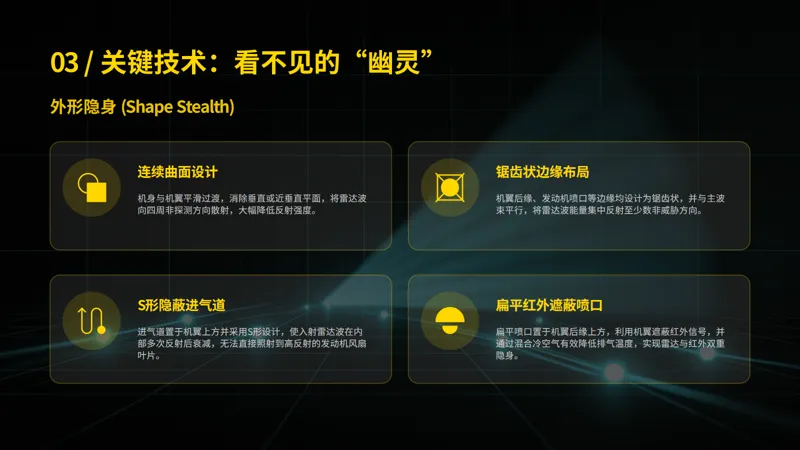

4.1.1 消除角反射源

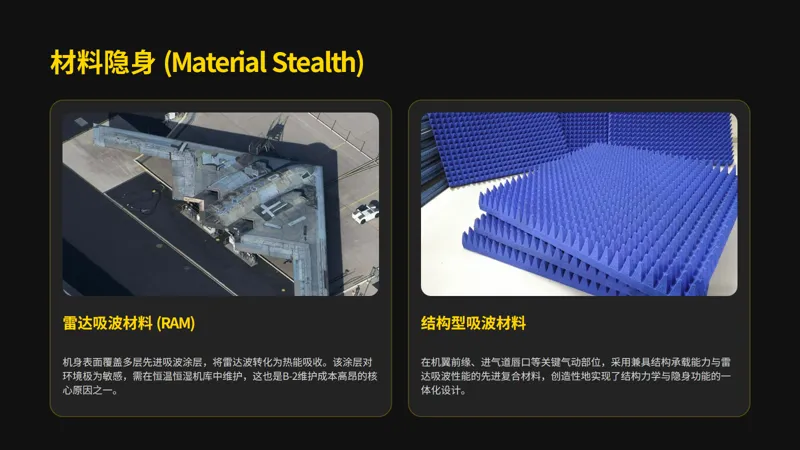

4.1.2 隐身材料与涂层的配合
4.1.3 实战中的隐身效果验证
4.2 空气动力学性能的变化
4.2.1 升阻特性分析
4.2.2 跨音速与超音速飞行特性
4.2.3 风洞试验与数值模拟验证
4.3 飞行稳定性与操控性的挑战与应对

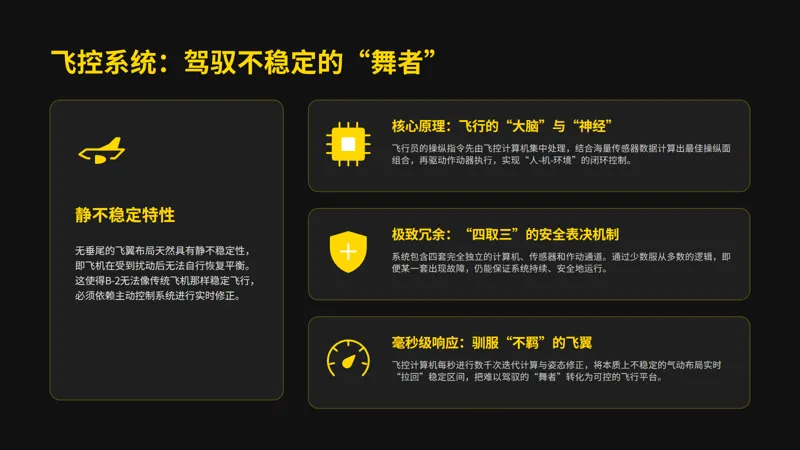

4.3.1 静不稳定问题
4.3.2 飞控系统的优化与创新
4.3.3 飞行员培训与操作特点
五、B-2 无垂尾设计的技术难题与解决方案
5.1 飞控系统的复杂性增加
5.1.1 控制算法的研发
5.1.2 冗余设计与可靠性保障
5.1.3 故障案例分析与改进措施
5.2 结构设计的挑战
5.2.1 机翼结构的加强
5.2.2 材料选择与应用
5.2.3 疲劳与寿命问题
5.3 维护与保障的特殊要求
5.3.1 维护设施与工具
5.3.2 维护人员培训
5.3.3 维护成本分析
六、B-2 无垂尾设计的启示与未来展望
6.1 对未来飞机设计理念的影响
6.1.1 隐身与气动布局的深度融合
6.1.2 飞控系统智能化发展趋势
6.1.3 多学科协同设计的重要性
6.2 潜在应用领域的拓展
6.2.1 民用航空领域的可能性
6.2.2 无人作战飞机的发展方向
6.2.3 高超声速飞行器的借鉴意义
6.3 面临的挑战与未来研究方向
6.3.1 技术突破的难点
6.3.2 成本与效益的平衡
6.3.3 作战需求的适应性
七、结论与展望
7.1 研究成果总结
7.2 对未来航空技术发展的启示
7.3 研究的不足与展望
