如果电容器是电子世界的“水库”，电阻是“拦路虎”，那么电感器大概是那个总被人遗忘、却每次停电都第一个被怀念的“磁力侠”。它既不炫酷，也没有高频芯片那样的话题流量——但没有它，你手边的每一台设备都只是一堆昂贵的废铁。
── 第一章 · 本质 ──
它究竟是什么？——“磁记忆”的物理学诗意

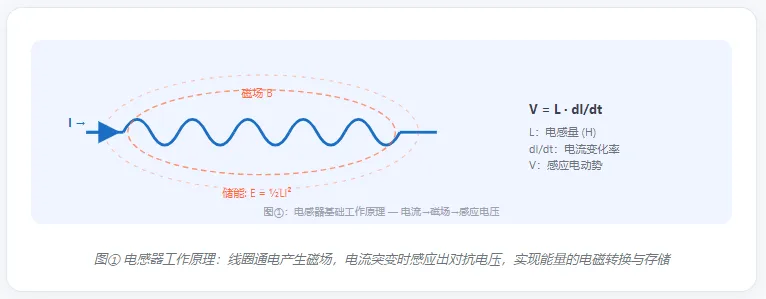

电感器（Inductor），本质上是一段会记住电流历史的导体。当电流流过线圈，周围产生磁场，磁场储存能量；当电流试图改变，磁场“记得”原来的状态，拒绝急变——这就是楞次定律在工程世界的投影，也是一切滤波、储能、变压应用的物理基石。
用一句更接地气的话说：电感器是电路界的“惯性定律执行者”。牛顿说物体不愿改变速度，电感器说电流不愿改变大小。两者一样令人抓狂，也一样不可或缺。
? 基础参数速览 核心参数：电感量 L（亨利/μH）——决定储能能力；直流电阻 DCR——越低越省电；饱和电流 Isat——超过就"罢工"；自谐振频率 SRF——到此为止，再高就变成电容；品质因数 Q——能量损耗的颜值评分。 |
── 第二章 · 分类 ──
七大门派：电感器家族的江湖地图
电感器并非铁板一块，就像武林门派各有所长。2026年版技术档案将其梳理为以下主要类别：
●功率电感器DC-DC转换器的核心储能元件，追求高电流、低DCR、高磁饱和，是AI服务器VRM的主力军。
●RF/高频电感器5G毫米波、Wi-Fi 7调谐/匹配网络的关键，极致追求高Q值、超小型化（0201以下封装）。
●共模扼流圈EMI的"门神"，双线反向绕制，让差模信号畅行、共模噪声碰壁，汽车/工业必备。
●耦合电感器多相电源中实现相间磁通耦合，大幅改善瞬态响应，TLVR拓扑的灵魂组件。
●电源线滤波电感差模滤波，抑制电源线传导噪声，守护每一个开关电源的EMC合规底线。
●可变电感器通过调节磁芯位置改变电感量，用于可调谐电路，老派但在某些精密仪器中仍不可替代。
●功率变压器本质是多绕组电感，实现电压隔离与变换，从充电器到电网，无处不在。
表1电感器类型技术参数对比
类型 | 典型电感量 | 工作频率 | 核心磁芯 | 主要战场 |
功率电感 | 47nH – 10μH | 100kHz – 5MHz | 金属粉末/铁硅铝 | AI服务器、EV、消费电子 |
RF电感 | 1nH – 100nH | 100MHz – 80GHz | NiZn铁氧体/空心 | 5G、Wi-Fi、蓝牙 |
共模扼流圈 | 100μH – 100mH | 0.1MHz – 1GHz | MnZn铁氧体/纳晶 | 汽车CAN/LIN、工业 |
耦合电感 | 100nH – 1μH | 300kHz – 3MHz | 金属粉末复合 | 多相VRM、TLVR |
电源变压器 | 1μH – 10H | 50Hz – 500kHz | MnZn铁氧体/硅钢 | 电源供应器、隔离 |
── 第三章 · 材料 ──
磁芯材料革命：从铁氧体到纳晶合金的40年战争
选对磁芯，电感器才算“活了”。磁芯的材料决定了频率上限、损耗多少、体积大小——本质上是在导磁率、饱和磁通密度、高频损耗之间玩一场三角博弈。

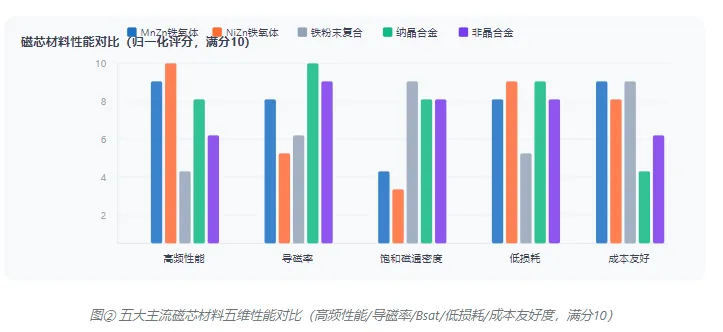

主流磁芯材料对决
明星材料：纳晶合金的崛起
纳晶合金（Nanocrystalline Alloy）是近年来最受关注的磁芯材料之一。其纳米级晶粒结构（通常10–20 nm）赋予它接近非晶的超低矫顽力，同时保留了硅钢的高饱和磁通密度（约1.2 T），在10 kHz–1 MHz宽频段内损耗极低。
2025年发表于《Journal of Magnetism and Magnetic Materials》的研究证实：在相同尺寸下，纳晶合金变压器相比传统硅钢叠片变压器在1 kHz下可将铁损降低50%以上，在轻型化EV牵引变换器中大有前途。唯一的拦路虎是价格——纳晶磁芯比MnZn铁氧体贵3–5倍，但随着产能扩大，差距正在收窄。
? 前沿进展 2025年，斯普林格期刊最新研究报道了Mo⁶⁺掺杂NiZn铁氧体：通过在晶格中引入钼离子，电阻率提升至传统NiZn铁氧体的3倍以上，高频涡流损耗大幅降低，同时居里温度维持在200°C以上——这意味着同一颗铁氧体磁芯可以工作在更高频率，且不会因温升"磁性罢工"。 |
── 第四章 · AI时代 ──
AI服务器：给GPU喂“稳定电”，是21世纪最难的功课
2025年，AI算力军备竞赛将电感器推到了前所未有的聚光灯下。NVIDIA H100/H200/B200 GPU的单颗功耗已突破1000 W，核心供电电压却压到0.7–0.9 V，意味着VRM（电压调节模块）需要以超过1000 A的电流驱动处理器——而瞬态电流变化率（di/dt）可高达1000 A/μs。
这种“高速公路上的急刹车”场景，对功率电感器提出了三个几乎互相矛盾的要求：极低DCR（减少铜损）、极高饱和电流（不失磁）、极快瞬态响应（跟上AI工作负载的突变）。

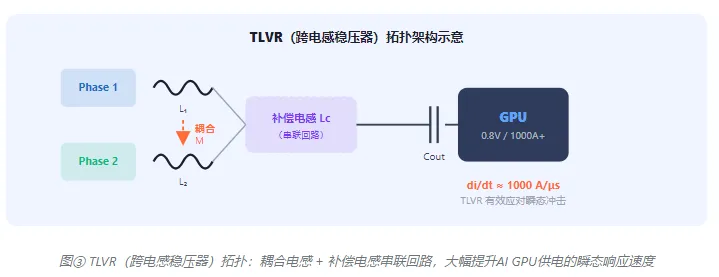

TLVR：2026年AI供电的“新宠”
Trans-Inductor Voltage Regulator（TLVR）由Intel在2019年提出，2024–2025年随着AI算力爆发迅速普及。其核心思想是：在多相降压转换器的每相电感上额外绕制一个耦合绕组，所有耦合绕组串联接入一个补偿电感（Lc）。当负载发生突变时，补偿回路提供额外的“快速通道”，使等效瞬态电感远小于工作电感，瞬态响应速度提升数倍，同时可以减少40%以上的输出电容。
? 工程师内心表白 传统多相VRM工程师面临的困境：增加电容太贵太占地，提高开关频率损耗增加，加电感相数成本暴涨。TLVR用一个"电感绕绕绕"的把戏，三个问题一起解决——有点像用拓扑的魔法逃脱物理的束缚。 |
目前，Infineon、TDK、Cyntec、Yageo等主流厂商已推出面向AI服务器的TLVR专用电感产品，单相额定电流从50 A提升到100 A级别，DCR低至0.1 mΩ以下，封装小至 5×5 mm。
AI服务器电感核心数据
1000 A+ 新一代GPU VRM峰值输出电流 | 0.8 V AI加速器典型核心供电电压 | 40% TLVR减少的输出电容需求 | $15.25B 2025年全球电感器市场规模 |

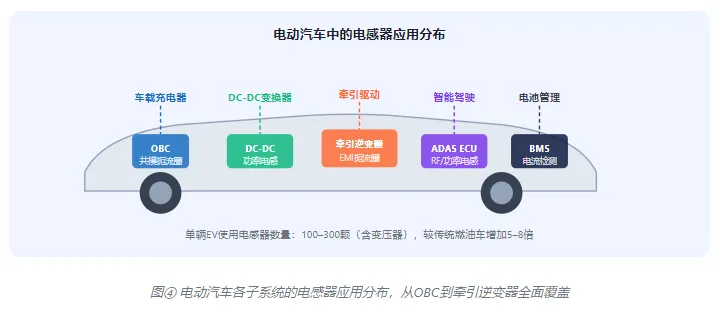

── 第五章 · 汽车电子 ──
电动汽车 × 宽禁带半导体：电感器被迫“瘦身”的故事
SiC和GaN宽禁带半导体（WBG）正在从根本上改变电感器的设计逻辑。当开关频率从Si MOSFET时代的100 kHz跃升到SiC的500 kHz乃至GaN的数MHz，电感器体积按L∝1/f的规律急剧缩小——这是好消息。
但同时带来了新挑战：更高的开关频率意味着更高的磁芯损耗（正比于频率的1.5–2次方），以及更严重的EMI。尤其是SiC器件极快的dv/dt会产生共模电流，通过寄生电容注入整车金属结构，形成令EMC工程师抓狂的“高频幽灵噪声”。
? 市场数据 全球汽车功率电感市场2024年估值约12.9亿美元，受EV渗透率和ADAS复杂度驱动，预计以CAGR ~10%高速增长，到2032年将突破33亿美元。这是整个电感市场增速最快的细分赛道之一。 |
汽车级认证：不只是加个“AEC-Q200”那么简单
汽车电感器不是消费品电感器贴上“汽车级”标签就能用的。它需要在 -40°C 至 +155°C（某些功率模块甚至175°C）宽温域内保持参数稳定、通过振动/冲击测试、满足AECQ200 Grade 1/0的可靠性要求，并且具备完整的PPAP（生产件批准程序）追溯体系。磁芯材料在高温下的导磁率漂移是一个尤其需要注意的陷阱——NiZn在高温下很快就开始“磁性退休”。
── 第六章 · 射频通信 ──
5G毫米波时代：电感器正在走向“消失”的边界
在RF领域，电感器面临一个有趣的哲学悖论：频率越高，所需电感量越小；电感量越小，线圈越短；短到极限，它几乎就是一段导线。0201甚至01005封装的片式电感器（长0.4 mm × 宽0.2 mm）已成为5G Sub-6GHz匹配网络的主流，毫米波频段的应用正在探索片上集成。
关键规格标签：
值得注意的是，IEEE Xplore上的研究显示，在纳晶MnZn铁氧体薄膜芯片上制作的片上C波段（4–8 GHz）电感器，Q值相比空心线圈可提升20–30%——这为5G前端的高度集成提供了新路径，尽管工艺成本目前仍是障碍。
── 第七章 · 趋势 ──

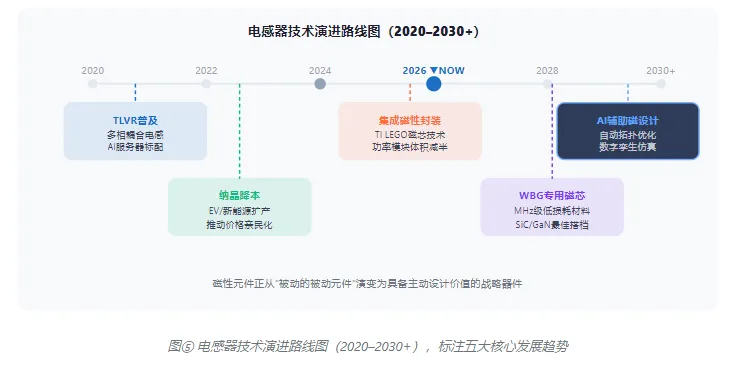

2026年及以后：磁性元件的五大进化方向
磁性元件正从“被动的被动元件”演变为具备主动设计价值的战略器件：
趋势一：集成化磁性封装
TI于2024年发布了专有集成电感封装技术（LEGO磁芯），将功率电感器直接集成进功率模块封装，相比分立方案体积减少50%。这一思路代表了功率密度竞赛的终极方向——让电感器从"外部搭档"变成"芯片邻居"。
趋势二：高频磁芯材料突破
面向SiC/GaN宽禁带半导体的MHz级低损耗磁芯是最热门的研究方向，目标是在1–5 MHz频率下将铁损降至现有MnZn铁氧体的1/3以下。掺杂工程、纳米复合结构、非晶快淬技术正在多路并进。
趋势三：AI辅助磁性器件设计
机器学习和数字孪生技术正在进入电感器设计流程。传统上需要数周的磁芯形状/绕线优化，正被神经网络代理模型压缩到数小时。TDK、Murata等大厂已在内部建立基于AI的磁设计平台。
趋势四：纳晶与非晶材料降本
随着中国纳晶合金带材产能扩大（青岛云路、安泰科技等厂商积极扩产），纳晶共模扼流圈的成本正快速向MnZn铁氧体靠拢，未来3–5年有望在新能源汽车EMC领域大规模替代传统铁氧体方案。
趋势五：可持续制造与稀土替代
钕铁硼永磁体供应链风险提醒了整个磁性器件行业：磁芯材料的稀土依赖需要提前布局替代路线。铁基非晶、氮化铁等新型软磁材料正在获得更多关注。
── 第八章 · 市场 ──
谁在统治磁性帝国？——群雄逐鹿的产业格局
全球电感器市场2025年规模约150亿美元（不同机构统计口径有差异，含变压器的广义磁性器件市场更大），预计以 CAGR 6.5%+ 增长，到2035年超过280亿美元。
表4全球电感器主要厂商竞争格局
排名 | 厂商 | 地区 | 核心优势 | AI/EV战略 |
1 | TDK | 日本 | 多层片式、功率电感、TLVR | 重点布局AI服务器功率产品线 |
2 | Murata | 日本 | MLCC生态协同、RF电感 | AI服务器整体无源解决方案 |
3 | Taiyo Yuden | 日本 | 高Q RF电感、小尺寸 | 5G/Wi-Fi 7模组集成 |
4 | Vishay | 美国 | 大电流功率电感、EMI | 汽车AEC-Q200产品线扩张 |
5 | Yageo（国巨） | 台湾 | 并购整合（含Pulse） | TLVR产品发布、EV供应链 |
6 | Sunlord（顺络） | 中国大陆 | 性价比、快速交期 | 积极切入汽车市场认证 |
7 | Chilisin（奇力新） | 台湾 | 功率电感价格竞争力 | 服务器/AI电感量产 |
? 分析师观察 日系三巨头（TDK/Murata/TYU）在技术路线上仍占据制高点，尤其是MLCC与电感的协同设计能力是护城河。但中国大陆厂商（顺络、风华高科、铭普光磁等）在消费电子和部分工业场景已实现相当程度的国产替代，EV和AI服务器是下一个主战场。台湾厂商（国巨、华新科）通过并购迅速补全产品线，具备较强供应链整合能力。 |
── 尾声 ──
一个被低估的英雄的独白
如果电感器会说话，它大概会这样抱怨：
“我在每一个电路板上默默工作了一百多年，没有CPU那样的市值，没有MLCC那样的炒作热度，甚至连名字都听起来像是一个无趣的数学符号。可是当你的GPU冒烟、汽车抖动、基站断线的时候，第一个被怀疑的往往是我。说实话，楞次先生当初设计我的时候，也没想到我会在2026年跟AI一起上班。”
当然，电感器不会真的抱怨——它太“惰性”了，电流不变，它就不动。但这正是它的魅力所在：在一个充斥着“颠覆式创新”话语的时代，这个法拉第时代就定下基本原理的元器件，正通过材料创新、拓扑创新和集成创新，悄然成为AI算力和新能源革命不可或缺的基石。
下次当你打开一台服务器或插上EV充电枪，不妨想想那些几毫米见方、沉默而坚定的螺旋线圈——它们是真正的“磁力侠”。
