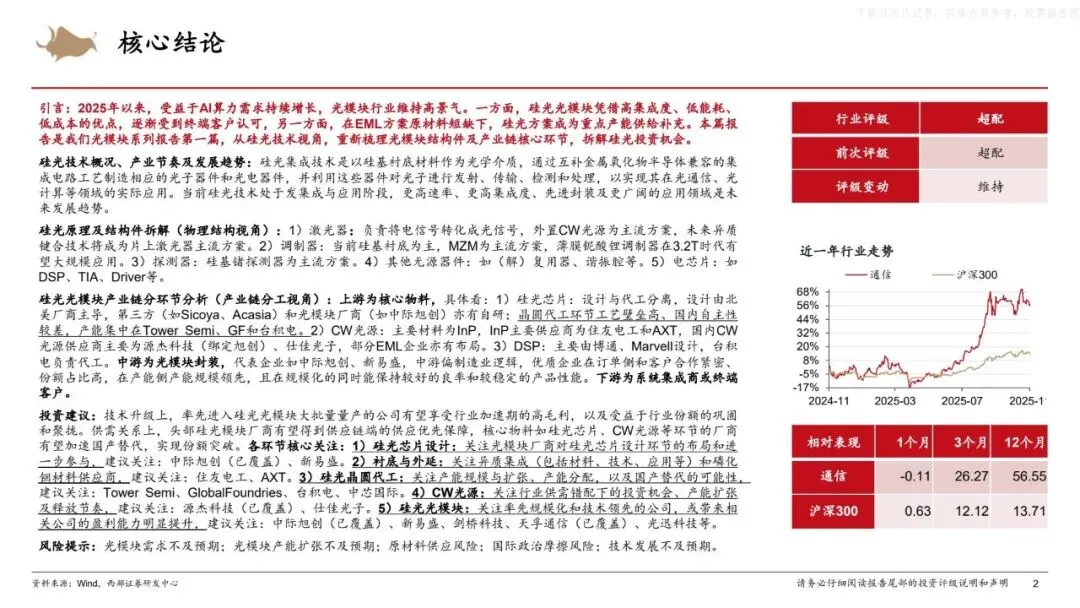

一、硅光技术核心：定义、优势与发展阶段

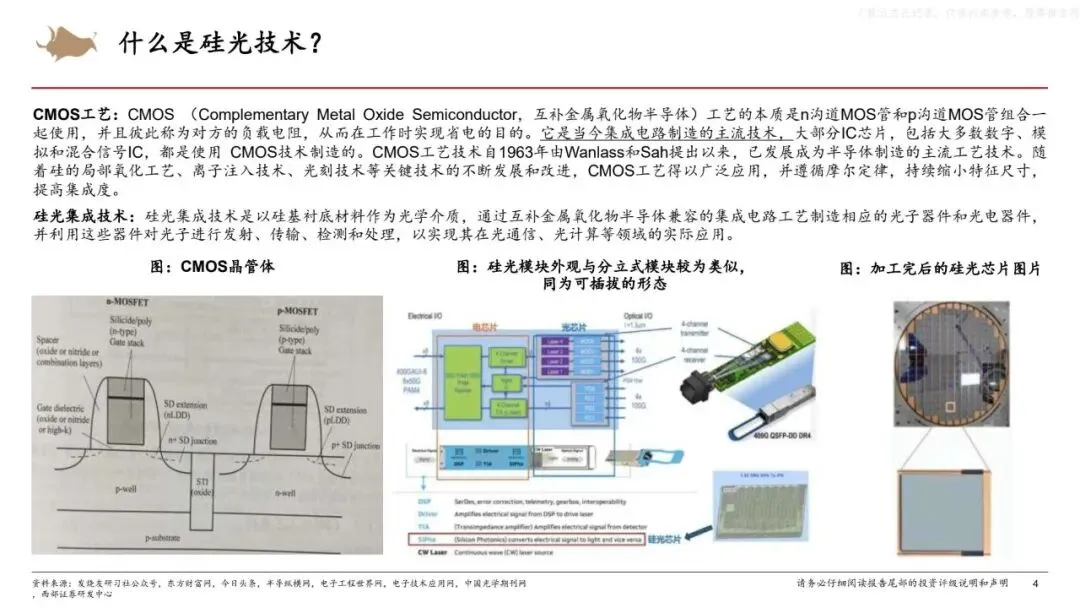

1. 技术定义

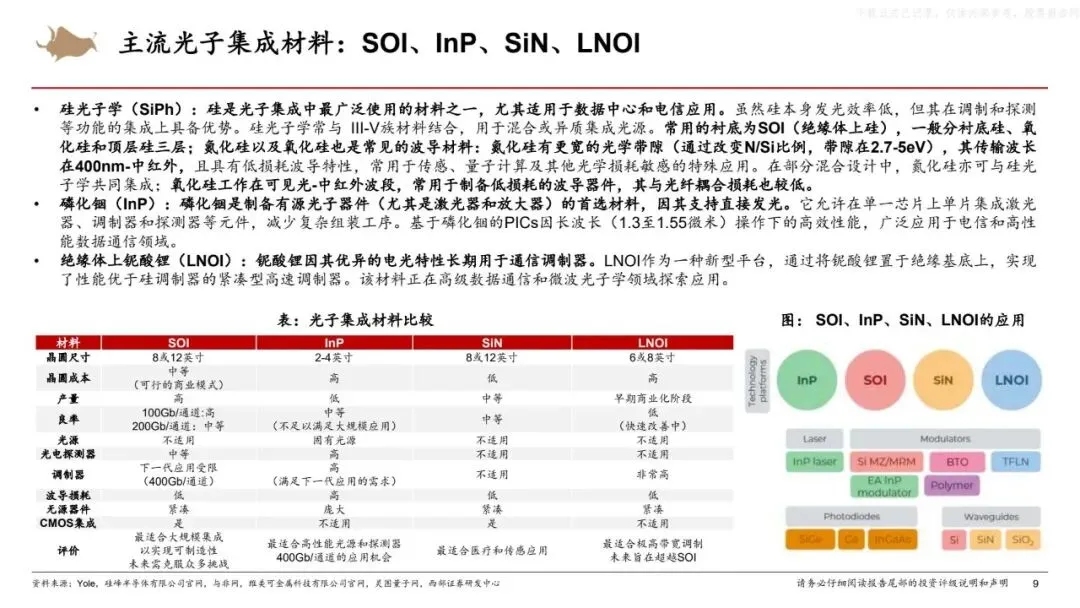

硅光集成技术以硅基衬底为光学介质，通过 CMOS 兼容工艺制造光子 / 光电器件，实现光子的发射、传输、检测与处理，核心应用于光通信，未来拓展至光计算、传感等领域。

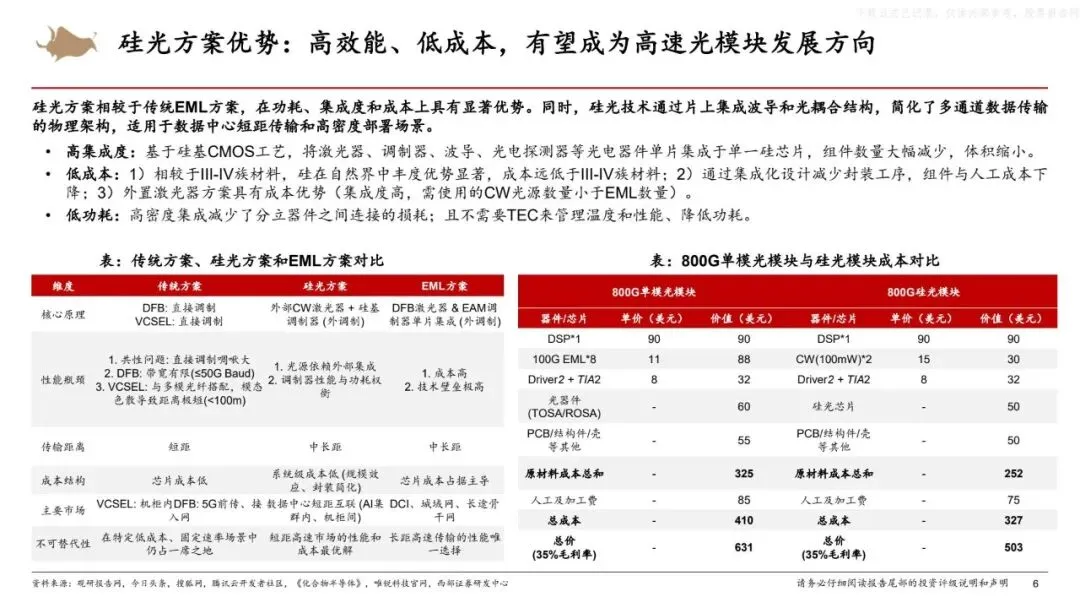

2. 核心优势（对比传统光模块 / EML 方案）

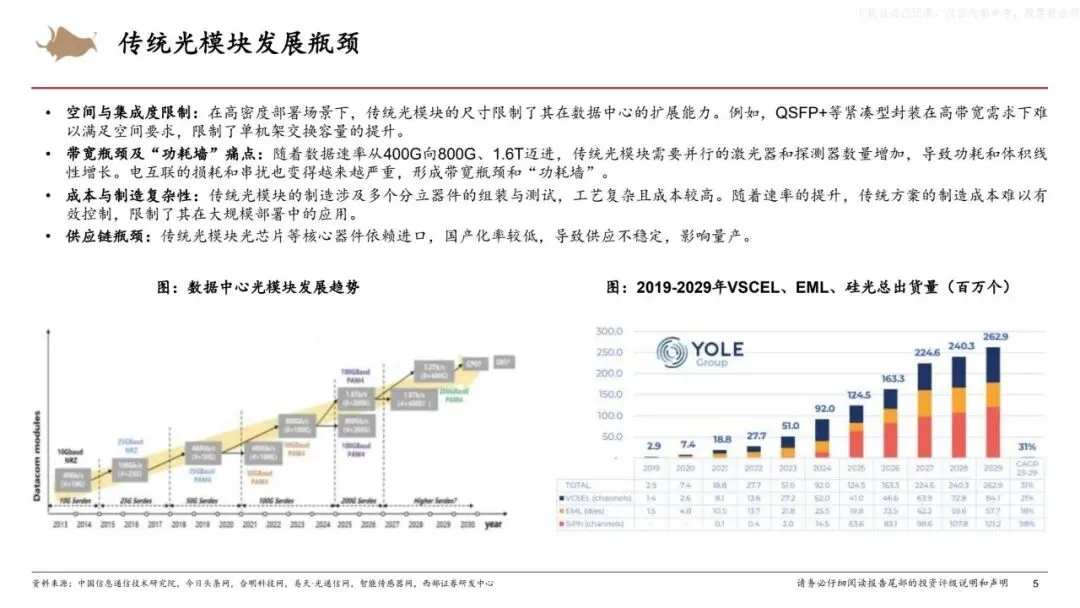

- 高集成度：将激光器、调制器等器件单片集成于硅芯片，组件数量大幅减少，体积缩小；
- 低成本：硅材料丰度高，集成设计减少封装工序，800G 硅光模块总成本较单模光模块低 20% 以上（327 美元 vs 410 美元）；
- 低功耗：减少分立器件连接损耗，无需 TEC 温度管理，功耗显著降低；
- 供应链补充：避开 EML 方案磷化铟（InP）衬底的供应瓶颈，成为高速光模块主流替代方案。

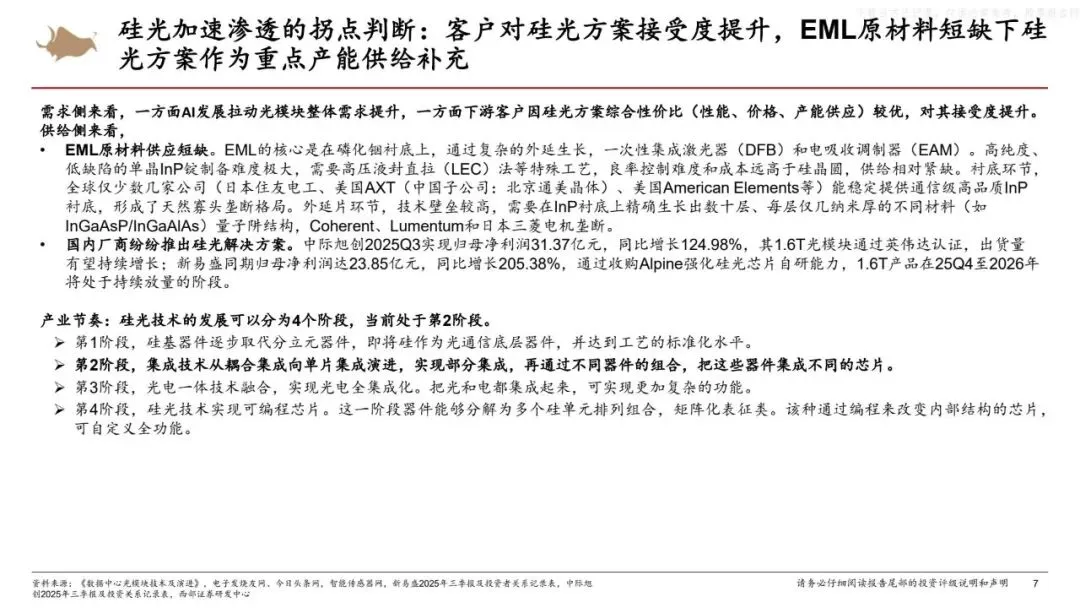

3. 产业发展节奏
当前处于第 2 阶段（集成技术从耦合集成向单片集成演进，实现部分器件集成）；未来将向光电全集成（第 3 阶段）、可编程硅光芯片（第 4 阶段）迭代。

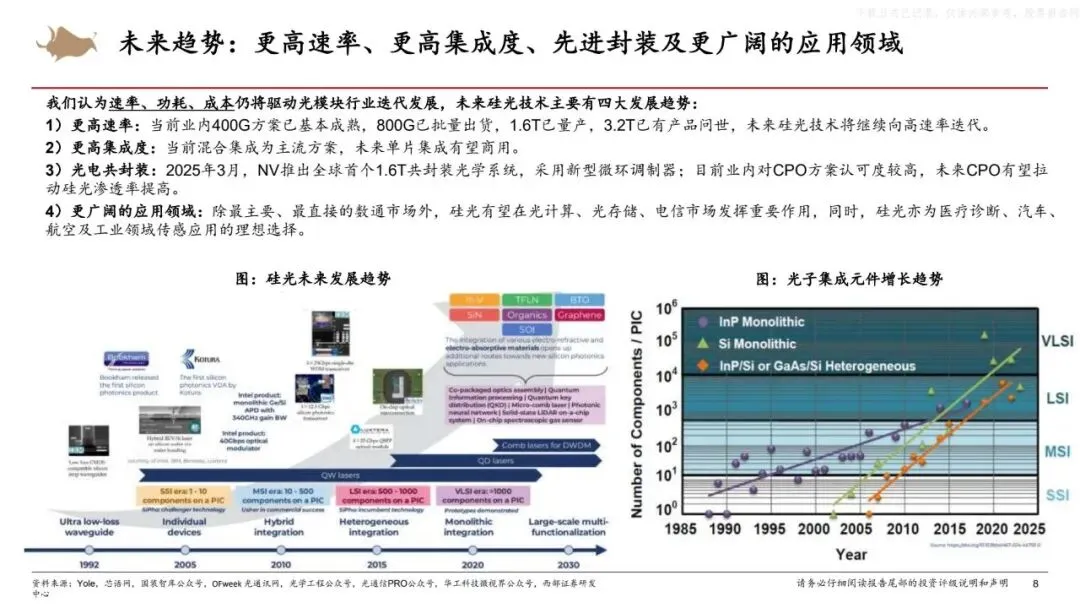

4. 未来四大发展趋势
- 更高速率：400G 成熟、800G 批量出货、1.6T 量产、3.2T 已问世，持续向高速率升级；

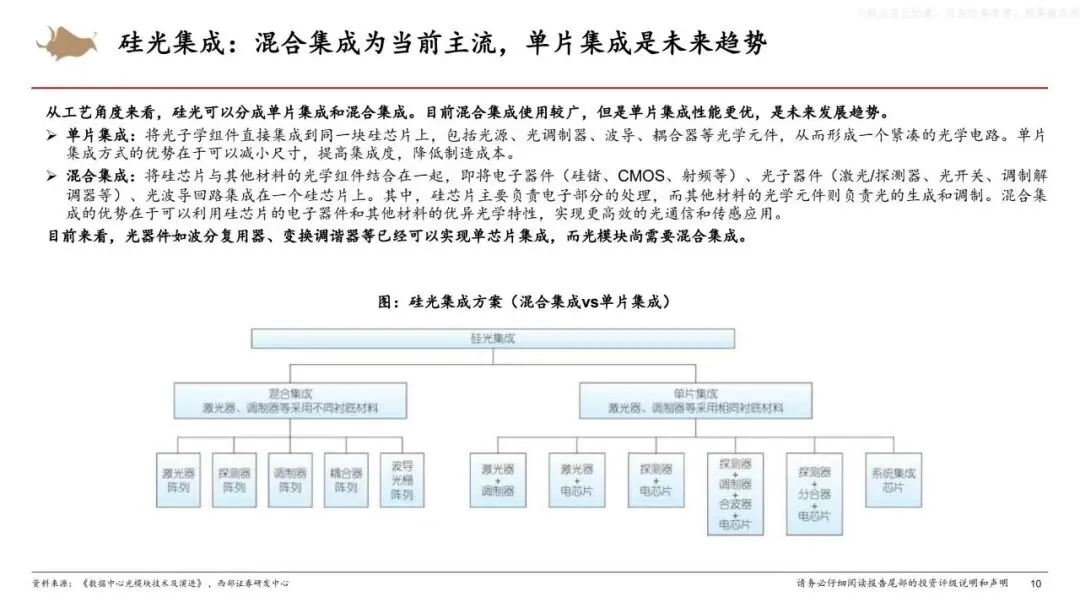

- 更高集成度：混合集成为当前主流，单片集成是未来商用方向；
- 先进封装：CPO（光电共封装）认可度提升，英伟达 1.6T CPO 方案落地将拉动硅光渗透率；

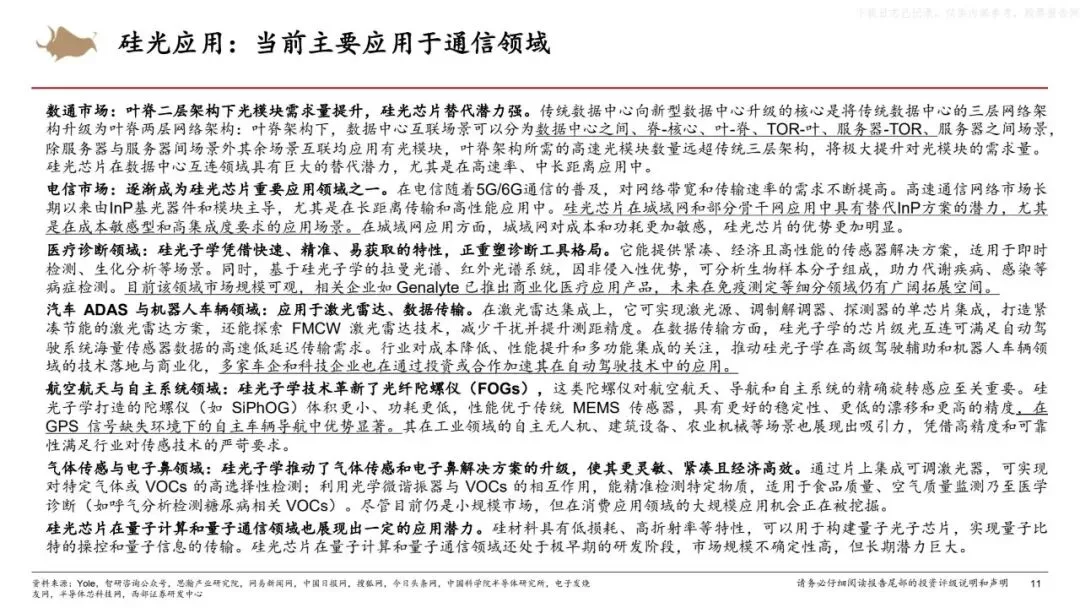

- 更广应用：从核心的数通 / 电信市场，拓展至医疗诊断、汽车 ADAS、航空航天、量子计算等领域。

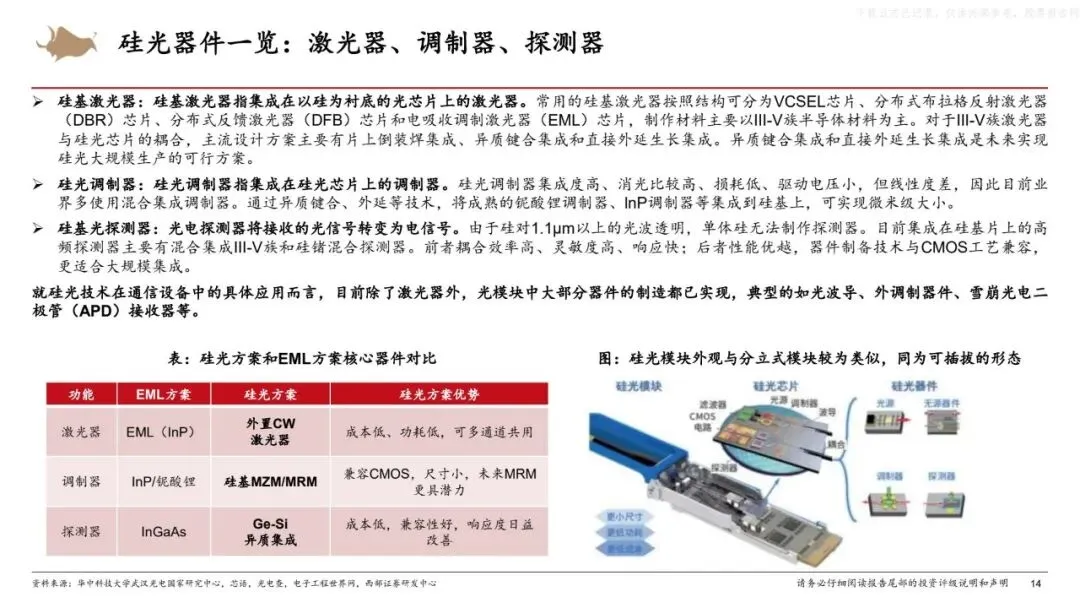

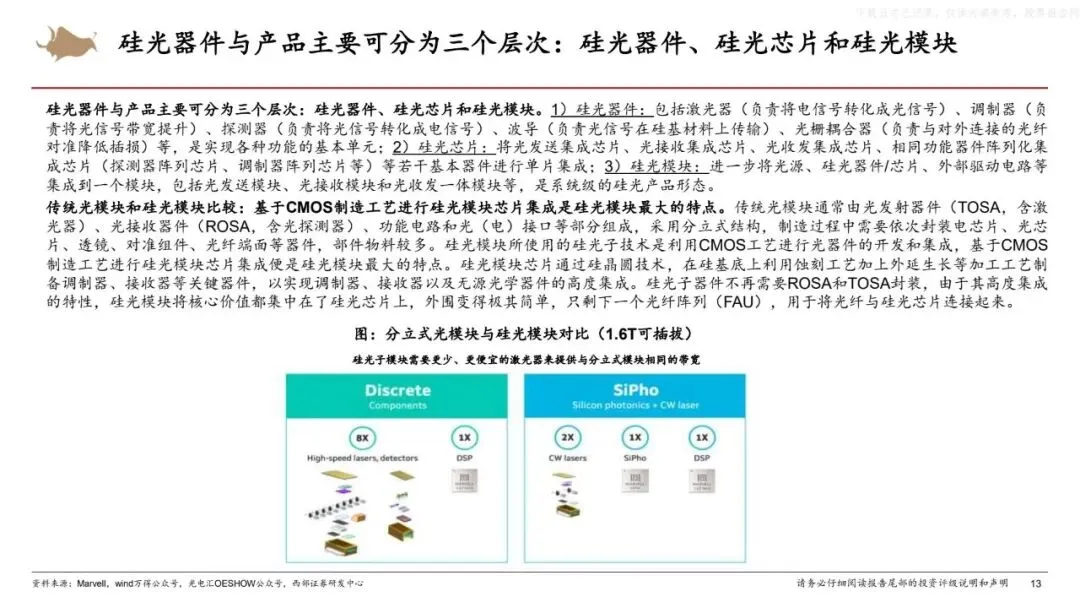

二、硅光模块物理结构：核心器件拆解
硅光模块核心由光器件 + 电芯片组成，光器件为核心功能单元，电芯片负责信号处理，各核心器件主流方案与发展方向明确：

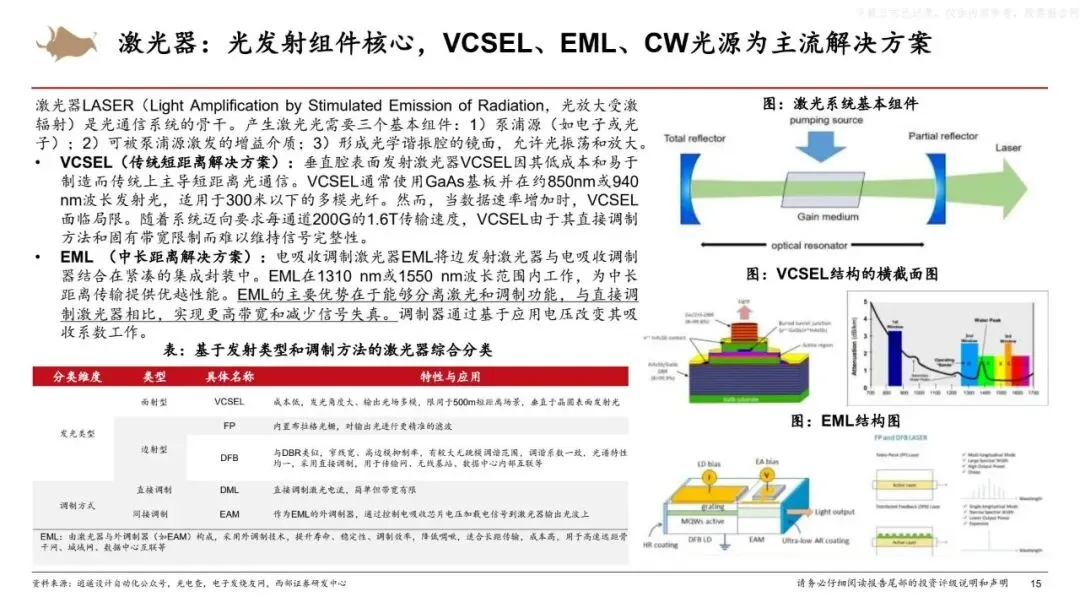

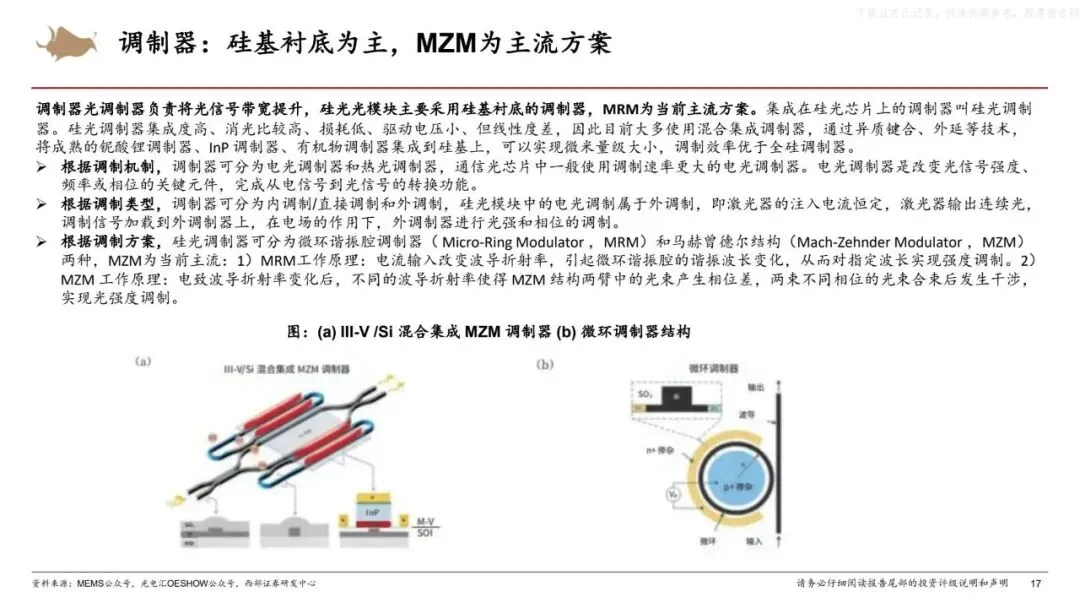

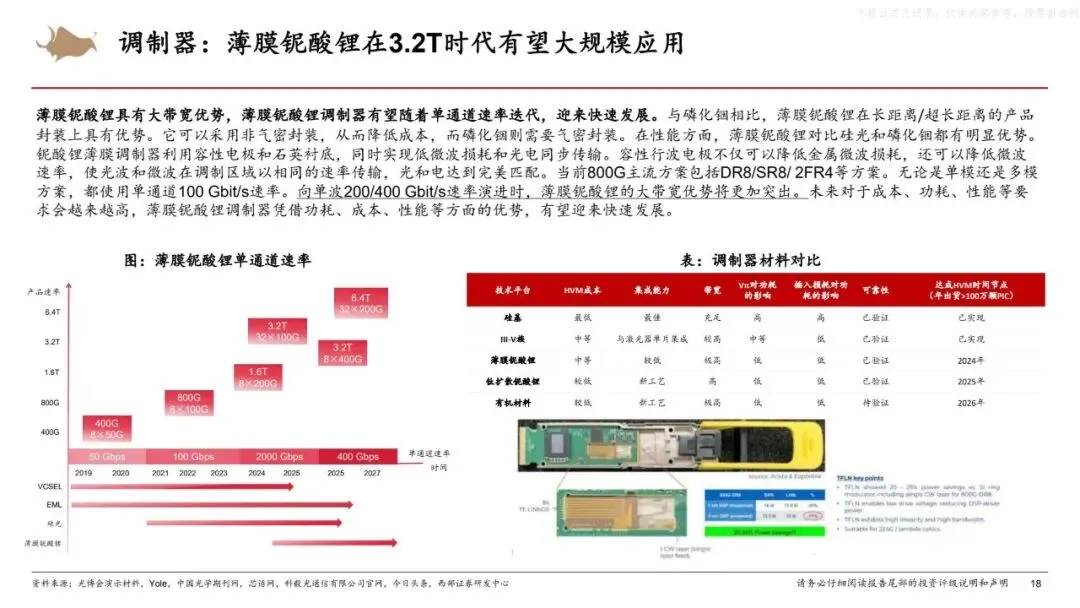

- 调制器：提升光信号带宽，硅基衬底为主，MZM（马赫曾德尔）是当前主流；薄膜铌酸锂调制器因大带宽优势，在 3.2T 时代有望大规模应用；

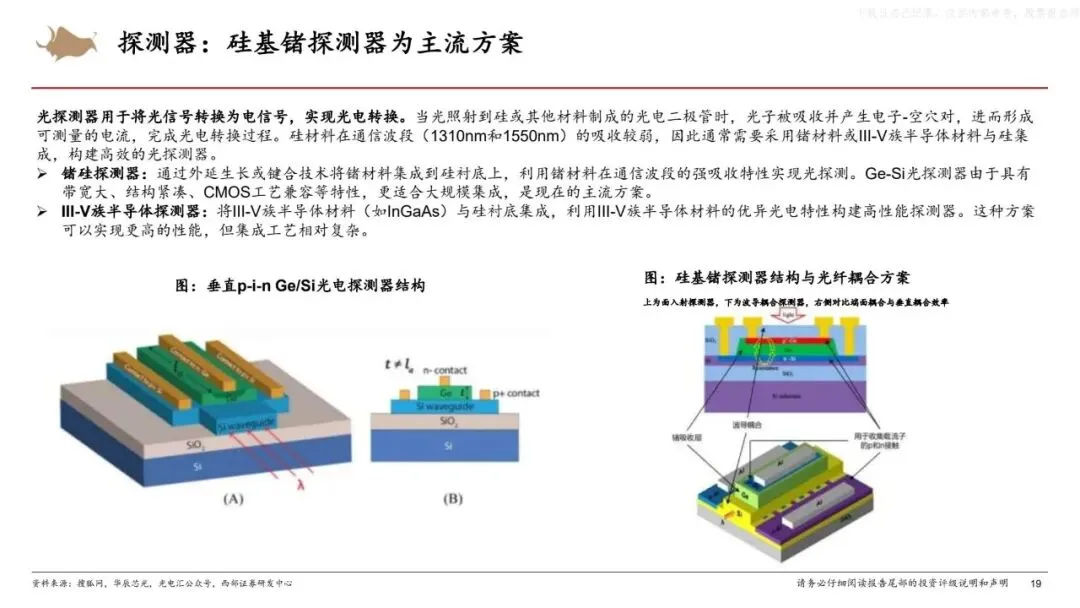

- 探测器：光信号转电信号，硅基锗探测器是主流方案，CMOS 工艺兼容、适合大规模集成；

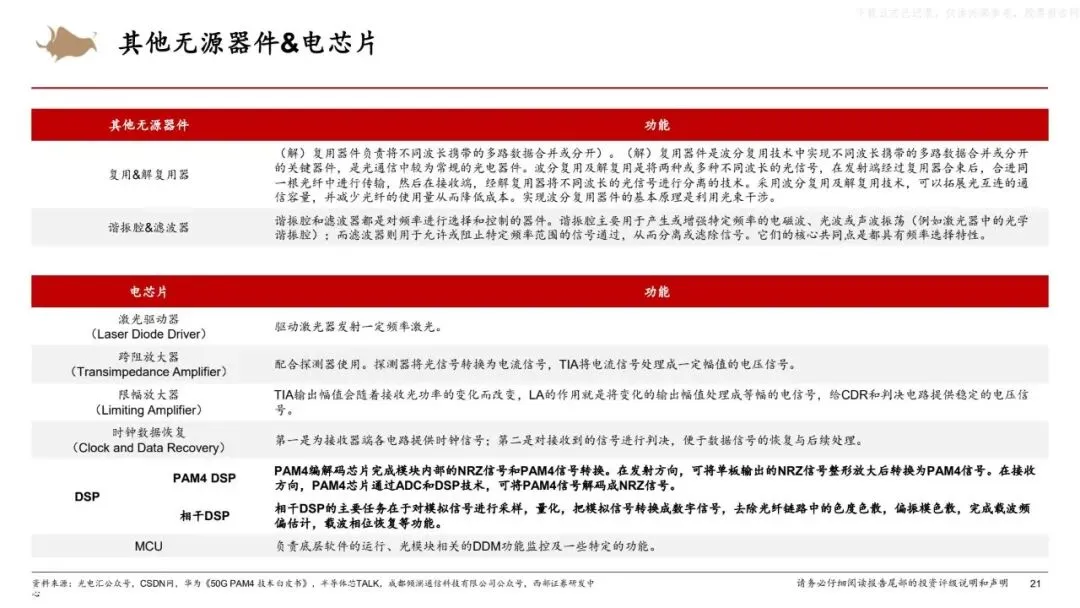

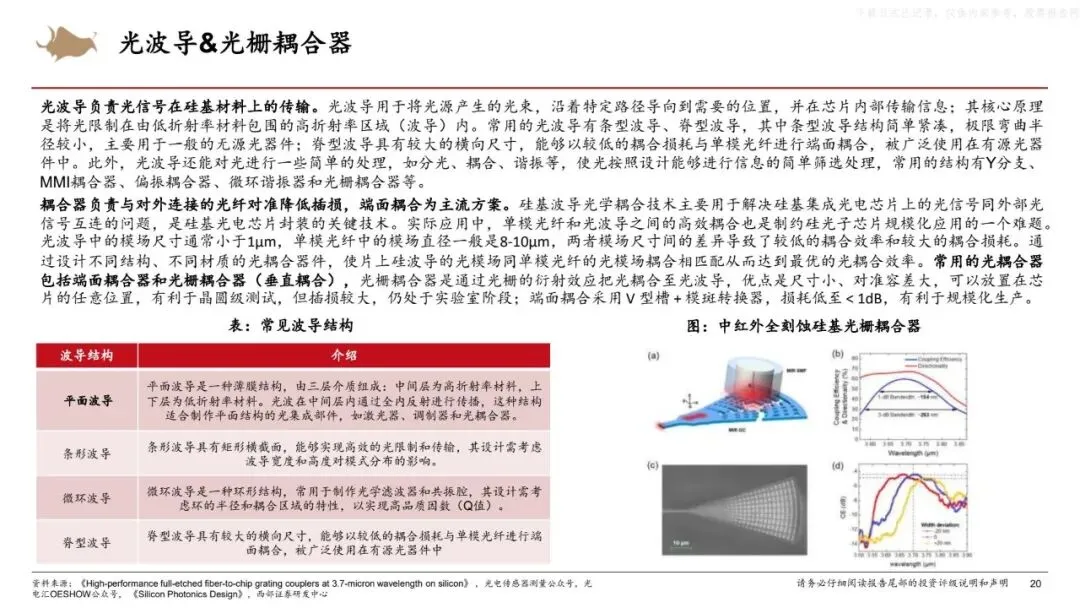

- 无源器件：包括（解）复用器、谐振腔 / 滤波器、光波导、光栅耦合器等，负责光信号传输、筛选、光纤对准，端面耦合是光栅耦合器的规模化量产方案；
- 电芯片：含 DSP、TIA、Driver、MCU 等，其中 DSP 是核心，由博通、Marvell 设计，台积电代工，存在供给缺口。

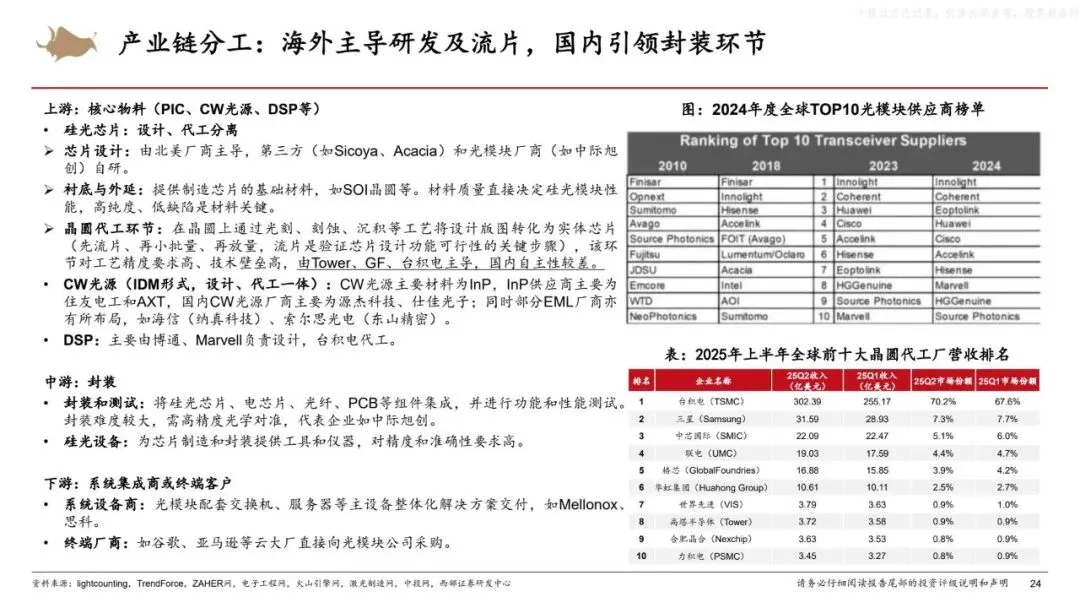

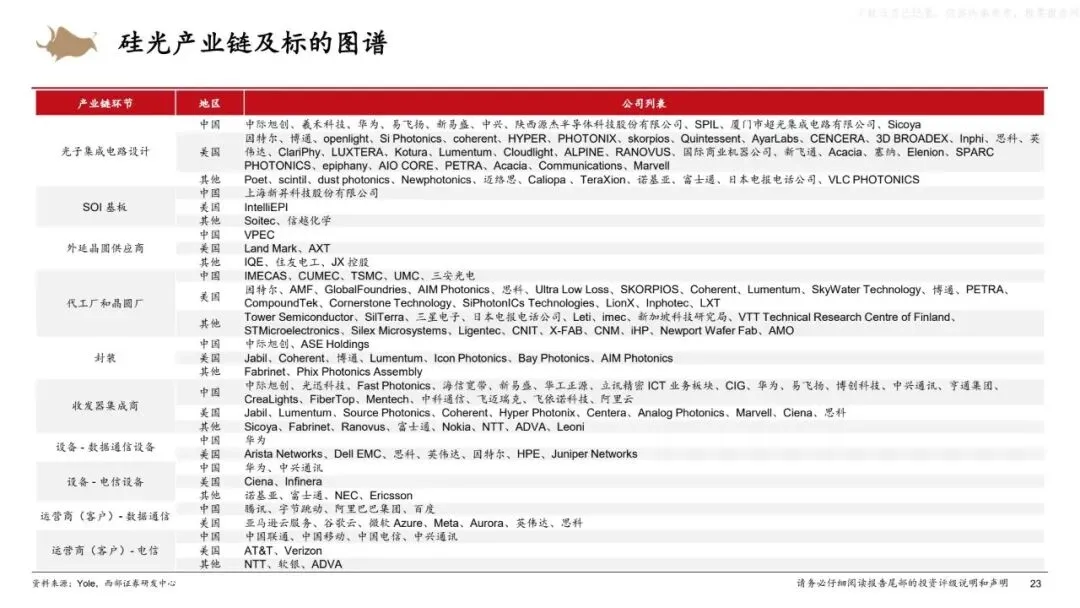

三、硅光模块产业链：分工格局与核心玩家
产业链分为上游核心物料、中游封装、下游终端，整体呈现海外主导上游研发 / 代工，国内引领中游封装的格局，各环节核心分工与玩家如下：
1. 上游：核心物料（技术壁垒高，海外占优，国产替代加速）

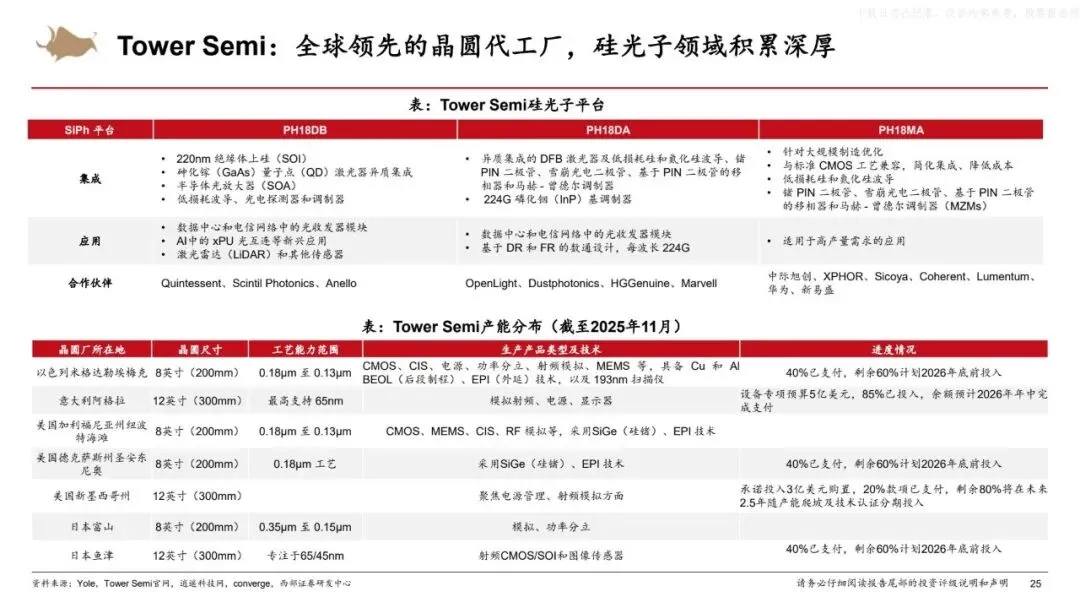

- 硅光芯片：设计与代工分离，设计由北美厂商主导，中际旭创、新易盛等国内光模块厂商自研突破；代工环节由 Tower Semi、格芯（GF）、台积电垄断，国内中芯国际布局国产替代；

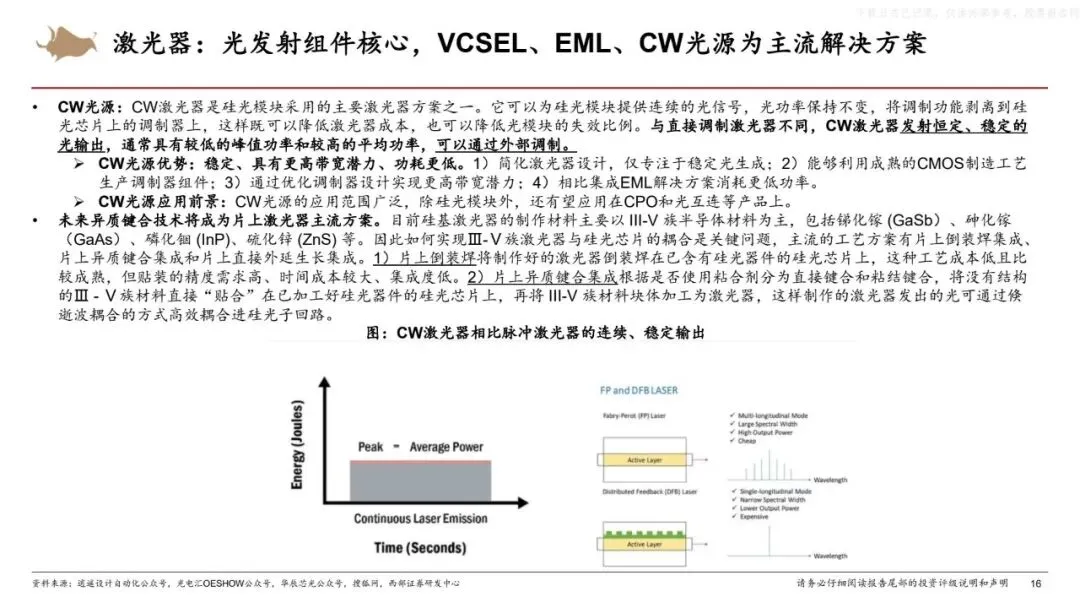

- CW 光源：核心材料为 InP，InP 衬底由住友电工、AXT 寡头垄断；国内供应商为源杰科技（绑定中际旭创）、仕佳光子，部分 EML 厂商跨界布局；
- SOI 衬底 / 外延晶圆：海外 Soitec、信越化学为主，国内上海新昇、三安光电布局；
- DSP 芯片：博通、Marvell 设计，台积电代工，全球供给偏紧。
2. 中游：封装与测试（制造业逻辑，国内企业领先）
核心是将硅光芯片、电芯片、光纤等高精度集成，考验光学对准能力与良率控制，国内厂商占据主导，代表企业：中际旭创、新易盛、光迅科技、天孚通信。
3. 下游：系统集成商 / 终端客户（需求核心，AI/cloud 为主）
- 数通市场：谷歌、亚马逊、微软、腾讯、字节跳动等云厂商，英伟达、思科等设备商；
- 电信市场：中国移动、中国电信、AT&T 等运营商，华为、中兴、诺基亚等设备商。

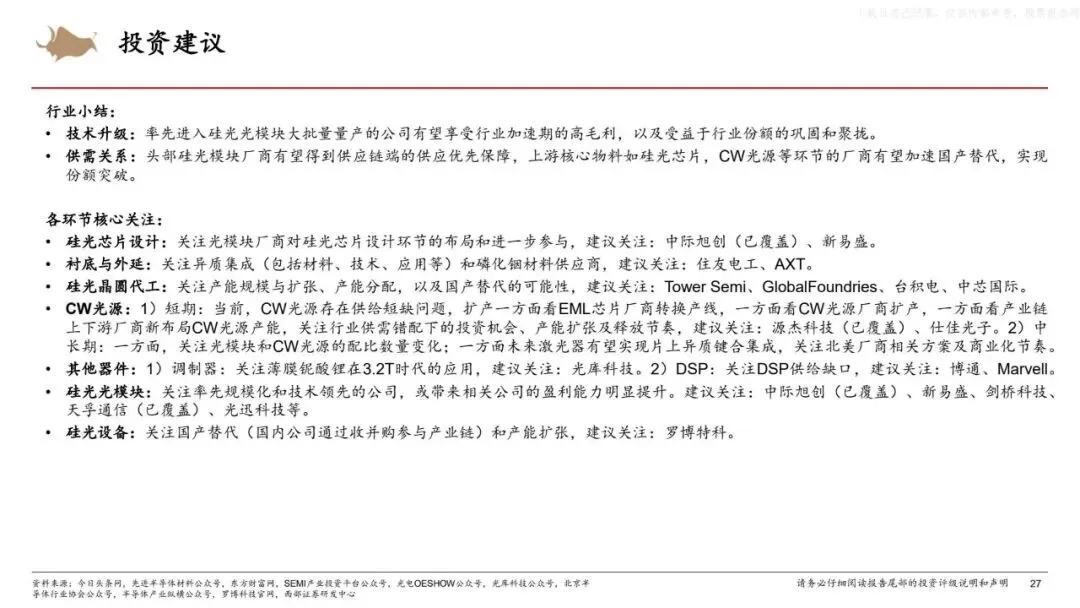

四、投资建议
核心投资逻辑
- 技术端：率先实现硅光模块大批量量产的公司，将享受行业高毛利，巩固市场份额；
- 供需端：头部厂商获供应链优先保障，上游核心物料（硅光芯片、CW 光源）国产替代加速，迎来份额突破；
- 产业端：CPO、3.2T 高速率、薄膜铌酸锂等技术升级，带来细分环节投资机会
