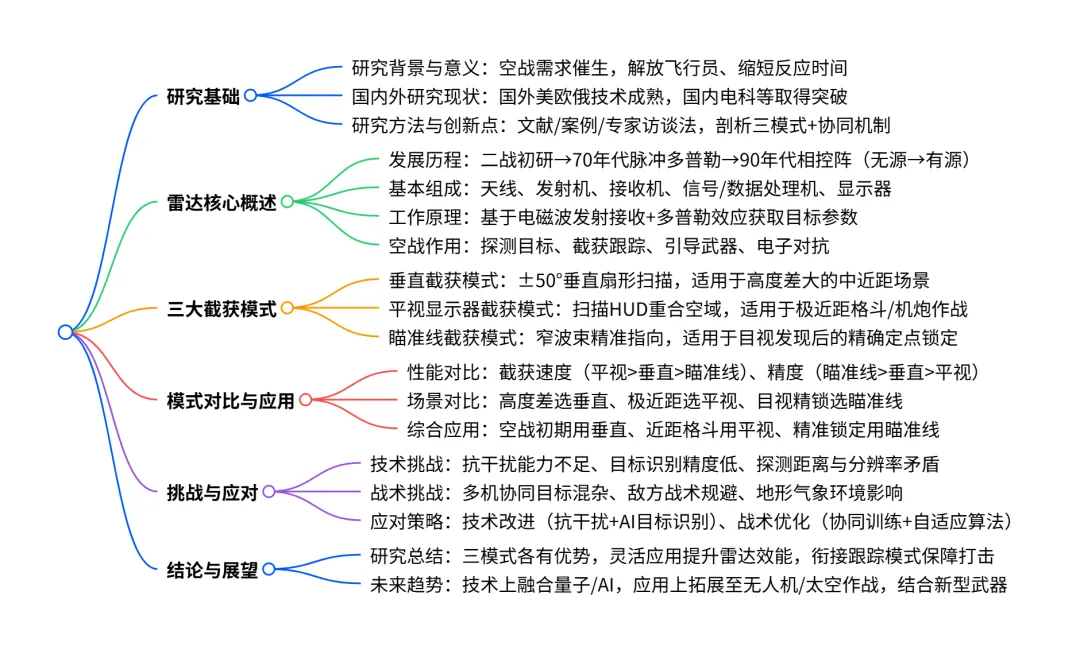

本报告围绕现代机载火控雷达近距格斗自动截获模式展开全面研究，梳理了机载火控雷达从二战到有源相控阵时代的发展历程，剖析了垂直截获、平视显示器截获、瞄准线截获三种核心自动截获模式的工作原理、使用场景与工作逻辑，通过对比明确了三种模式在截获速度、精度、适用距离上的差异及综合应用策略，同时指出该模式面临抗干扰、目标识别精度、战术适配等技术与战术挑战并提出应对策略，最后展望了其结合量子技术、人工智能、无人机 / 太空作战的未来发展趋势，证实了自动截获模式对提升近距空战作战效能、夺取制空权的关键作用。
一、引言
1.1 研究背景与意义
在现代空战中，战机的作战效能很大程度上依赖于机载火控雷达的性能。随着航空技术的飞速发展，空战环境变得愈发复杂，战机面临着来自不同方向、不同高度和速度的目标威胁。从二战时期机载雷达的初步应用，到如今有源相控阵等先进技术在雷达中的广泛运用，机载火控雷达经历了巨大的变革。早期的机载雷达功能单一，主要用于简单的目标探测，而现代机载火控雷达则需具备搜索、截获、跟踪空中和地面目标，并为机载武器提供精确瞄准与制导信息的能力。
自动截获模式的出现，是机载火控雷达发展历程中的一个重要里程碑。在激烈的近距格斗空战中，时间就是生命，飞行员需要在极短的时间内完成从发现敌机到锁定攻击的一系列动作。传统的手动操作雷达界面方式，不仅操作复杂，容易分散飞行员的注意力，而且反应速度慢，难以满足现代空战的需求。自动截获模式则将飞行员从繁琐的雷达操作中解放出来，使他们能够更加专注于空战战术的运用。通过智能化的自动截获模式，飞行员可以快速、自动地锁定并跟踪敌机，极大地缩短了从“发现” 到 “锁定” 的反应时间，从而提升了战机在近距空战中的作战效能。这对于在瞬息万变的空战中抢占先机、夺取制空权具有至关重要的意义。例如，在模拟空战演练中，装备先进自动截获模式雷达的战机，其空战获胜概率相较于传统雷达战机有显著提高。
1.2 国内外研究现状
国外在机载火控雷达自动截获模式的研究和应用方面起步较早，取得了众多成果。以美国为例，其在 F-22 “猛禽” 和 F-35“闪电 Ⅱ” 等先进战机的机载火控雷达中，融入了先进的自动截获技术。F-22 的 AN/APG-77 雷达采用有源相控阵技术，具备强大的多目标自动截获和跟踪能力，其自动截获模式能够在复杂的电磁环境和空战态势下，快速锁定目标，并为武器系统提供精确的目标数据，有效提升了 F-22 的空战能力。欧洲的 “台风” 战斗机所装备的 captor 雷达，采用脉冲多普勒体制，在自动截获模式下优化了远距探测与电子对抗能力，支持多种空战场景下的目标自动截获。俄罗斯的 ZHUK-AE（甲虫）雷达作为俄首款 AESA 火控雷达，工作于 X 波段，在自动截获模式下对战斗机目标探测距离约 130km，可同时跟踪 30 个目标并攻击其中 8 个，为米格 - 35 等机型提供了有效的空战支持。
国内对机载火控雷达自动截获模式的研究也在不断深入和发展。近年来，随着我国航空电子技术的快速进步，在机载火控雷达自动截获技术方面取得了显著突破。例如，中国电科在相关技术研究中，针对自动截获模式的算法优化、多目标处理能力等方面开展了大量工作，使得我国自主研发的机载火控雷达在自动截获性能上不断提升。在实际应用中，部分国产新型战机装备的火控雷达，其自动截获模式已具备较高的可靠性和实用性，在复杂的模拟空战环境下，能够快速、准确地锁定目标，为武器发射提供有力保障。
1.3 研究方法与创新点
本报告采用了多种研究方法。文献研究法是其中之一，通过广泛查阅国内外关于机载火控雷达自动截获模式的学术论文、技术报告、专利文献等资料，全面了解该领域的研究现状、技术发展趋势以及应用情况。例如，对美国、欧洲和俄罗斯等国在相关技术研究方面的文献进行深入分析，总结其先进经验和技术特点。案例分析法也是重要的研究手段，以国内外典型战机的机载火控雷达自动截获模式为案例，如 F-22、F-35、“台风” 战斗机以及我国部分新型战机等，详细分析其工作原理、性能参数、应用场景和实际作战效果等，通过对比不同案例，找出自动截获模式在实际应用中的优势和不足。同时，本报告还结合了专家访谈法，与从事机载火控雷达研究和开发的专家进行交流，获取一手的技术信息和实践经验，确保研究内容的准确性和可靠性。
本报告的创新点在于，全面系统地对现代机载火控雷达在近距格斗时使用的三种自动截获模式进行深入剖析，不仅阐述了其工作原理、使用场景和工作逻辑，还结合大量实际案例和数据，分析了它们在不同空战环境下的性能表现和应用效果。在研究过程中，对自动截获模式与武器系统的协同作战机制进行了创新性探讨，提出了一些新的观点和思路，为进一步提升机载火控雷达自动截获模式的作战效能提供了参考。此外，通过对国内外技术发展的对比分析，对我国机载火控雷达自动截获技术的未来发展方向提出了具有前瞻性的建议。
二、现代机载火控雷达概述
2.1 发展历程
机载火控雷达的发展历程是一部充满创新与突破的技术演进史，自诞生以来，它经历了多个重要的发展阶段，每个阶段都伴随着关键技术的革新，对战机的作战能力产生了深远影响。
其起源可追溯到第二次世界大战时期。1941 年 10 月，美国辐射试验室启动了世界上第一部机载火控雷达的研制工作，并于 1944 年成功将其装备在美国海军战斗机 F - 6F、F - 7F 上。这部早期的机载火控雷达具备了空 - 空上视搜索、测距和跟踪等最基本的功能，标志着火控雷达开始登上空战舞台。然而，受当时技术水平的限制，它在性能和功能上存在诸多不足，如探测距离较短、精度较低，并且在进行下视搜索时，会受到强烈的地面杂波干扰，难以有效搜索到目标，作战效能受到严重制约 。
随着航空技术的不断发展，对机载火控雷达下视功能的迫切需求促使了技术的重大变革。20 世纪 70 年代初，美国休斯公司研制成功第一部实用型机载脉冲多普勒火控雷达 AWG - 9，并装备在美国海军的 F - 14 战机上。脉冲多普勒体制的应用是机载火控雷达发展历程中的一个重要里程碑，它利用多普勒效应原理，能够在较强地面杂波干扰的环境下，检测到微弱的目标回波，使雷达具备了下视、多目标跟踪和制导攻击的能力。此后，机载脉冲多普勒火控雷达得到迅速发展，几乎成为先进战斗机火控雷达的唯一选择，是第三代战斗机的重要指标之一，它使现代先进战斗机真正具备了远程、全天候、全方位和全高度攻击能力 。
到了 20 世纪 90 年代，在数字技术和微电子技术的推动下，机载雷达朝着多目标攻击、抗干扰以及一体化等方向发展，对其功能和性能提出了更高要求，相控阵技术应运而生并开始应用于机载火控雷达。相控阵雷达通过电子控制技术实现波束的快速形成和快速扫描，极大地增强了雷达的抗干扰能力和多功能作战能力。苏联为米格 - 31 战机研制的 SBI - 16 机载无源相控阵火控雷达是世界上第一台实用的相控阵机载雷达，而美国为 F - 22 战机研制的 AN/APG - 77 则是第一台有源相控阵机载雷达。有源相控阵雷达在探测威力、探测精度、多目标跟踪、侦察成像、抗干扰、可靠性等方面，较第二代机械扫描脉冲多普勒雷达取得了更为显著的进步。如今，有源相控阵雷达已成为四代机、三代改战机雷达的普遍选择，如美国的 F - 22、F - 35，欧洲的 “台风” 战斗机，以及我国的部分新型战机等都装备了有源相控阵火控雷达 。
2.2 基本组成与工作原理
现代机载火控雷达主要由天线、发射机、接收机、信号处理机、数据处理机和显示器等部分组成。
天线是雷达的关键部件之一，它负责发射和接收电磁波信号。在相控阵雷达中，天线由许多个辐射单元和接收单元（阵元）组成平面阵列，通过控制输往各阵元电流相位的变化来完成波束方向的改变，实现电子扫描，这种扫描方式相比传统机械扫描具有更快的速度和更高的灵活性。
发射机的作用是产生大功率的射频信号，经过天线发射出去。其输出功率的大小直接影响雷达的探测距离，功率越高，雷达能够探测到的目标距离就越远。
接收机负责接收天线接收到的微弱回波信号，并对其进行放大、变频等处理，以便后续的信号处理机能够对信号进行分析和处理。
信号处理机是雷达的核心部分之一，它对接收机输出的信号进行一系列复杂的处理，如脉冲压缩、动目标显示、多普勒滤波等，以提高信号的信噪比，从复杂的背景杂波中检测出目标信号，并获取目标的距离、速度、方位等信息。
数据处理机则对信号处理机输出的目标信息进行进一步处理和分析，完成目标的识别、跟踪和分类等功能，并将处理后的结果传输给显示器和战机的武器控制系统。
显示器用于向飞行员直观地展示雷达探测到的目标信息，包括目标的位置、速度、距离等，使飞行员能够实时了解战场态势，做出正确的作战决策。
其工作原理基于电磁波的发射和接收。当雷达工作时，发射机产生的射频信号通过天线向空间辐射。电磁波在传播过程中遇到目标后会发生反射，反射回来的回波信号被天线接收。由于目标与雷达之间存在相对运动，回波信号的频率会发生变化，这就是多普勒效应。通过对回波信号的频率、幅度、相位等参数进行分析和处理，雷达可以计算出目标的距离、速度、方位等信息。例如，根据发射信号与回波信号之间的时间差，可以计算出目标的距离；通过分析回波信号的多普勒频移，可以确定目标的速度；而通过测量回波信号在不同天线阵元上的相位差，则可以确定目标的方位。
2.3 在空战中的作用
在现代空战中，机载火控雷达发挥着不可替代的关键作用，是战机获取战场态势信息、实施有效攻击的核心装备。
首先，机载火控雷达是战机发现目标的“眼睛”。在广袤的天空中，敌机可能从各个方向、不同高度和速度接近。火控雷达能够在远距离对空域进行搜索，凭借其强大的探测能力，快速发现潜在目标。例如，装备有源相控阵雷达的战机，其探测距离可达上百公里甚至更远，能够在敌方战机尚未察觉的情况下率先发现目标，为己方争取宝贵的作战时间和主动权 。
其次，火控雷达的截获和跟踪功能是锁定目标的关键。一旦发现目标，雷达能够迅速切换到截获模式，自动截获目标并转入跟踪状态。在跟踪过程中，雷达会持续对目标的位置、速度、航向等参数进行精确测量和更新，确保目标始终处于监控之中。这为战机的武器系统提供了精确的目标数据，使武器能够准确地瞄准目标。例如，在近距格斗空战中，自动截获模式能够快速锁定敌机，大大缩短了从发现到锁定的时间，让飞行员能够迅速发起攻击。
再者，火控雷达与武器系统紧密配合，引导武器攻击目标。它将精确的目标数据传输给导弹、机炮等武器系统，为武器的发射和制导提供依据。对于空空导弹，火控雷达会实时更新目标信息，引导导弹准确飞向目标，提高命中率。在机炮射击时，火控雷达提供的目标参数能够帮助飞行员准确计算射击提前量，使机炮能够有效地打击目标。
此外，机载火控雷达还具备一定的电子对抗能力，能够在复杂的电磁环境中工作，通过多种抗干扰技术，如频率捷变、脉冲压缩、旁瓣对消等，抵御敌方的电子干扰，确保雷达的正常工作和目标探测能力。
三、垂直截获模式
3.1 工作原理剖析
3.2 使用场景分析
3.3 工作逻辑详解
3.4 案例分析
四、平视显示器截获模式
4.1 工作原理解析
4.2 使用场景探讨
4.3 工作逻辑阐述
4.4 案例分析
五、瞄准线截获模式
5.1 工作原理探究
5.2 使用场景分析
5.3 工作逻辑说明
5.4 案例分析
六、三种模式对比与综合应用
6.1 性能对比
6.2 应用场景对比
6.3 综合应用策略
6.4 案例分析
七、自动截获模式面临的挑战与应对策略
7.1 技术挑战
7.2 战术挑战
7.3 应对策略
八、结论与展望
8.1 研究总结
8.2 未来发展趋势展望
//======================================//
现代机载火控雷达近距格斗自动截获模式 MATLAB 仿真系统
该仿真代码实现机载火控雷达垂直截获、平视显示器截获、瞄准线截获三种核心模式的全流程仿真，包含雷达信号发射、目标探测、截获判定、跟踪滤波、空战场景建模、多模式切换等功能，严格贴合研究报告的技术原理和工程实现逻辑。
代码整体结构
主程序：仿真总控、场景初始化、模式调度、结果可视化 子函数模块： 雷达参数配置与信号生成 三种截获模式核心算法 目标运动建模（空战机动轨迹） 雷达信号传播与回波处理 杂波与电子干扰建模 卡尔曼滤波目标跟踪 仿真结果分析与可视化 全局参数定义：雷达性能、空战场景、目标特性、截获判定阈值

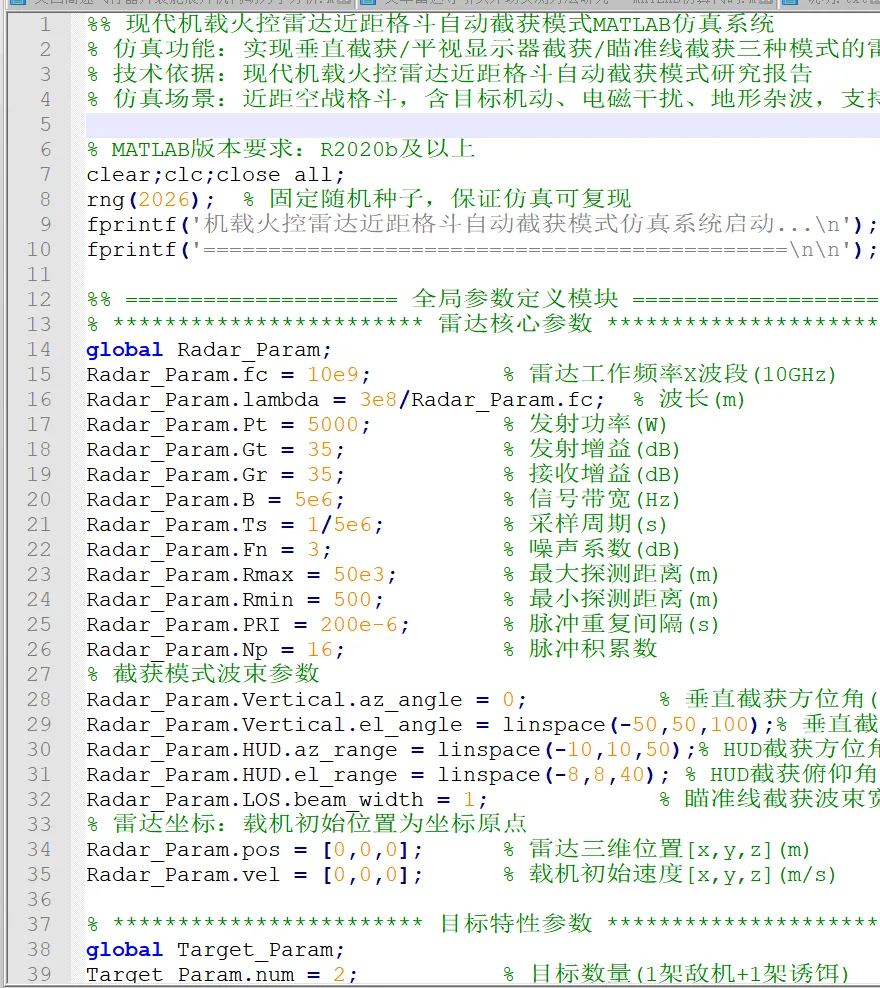

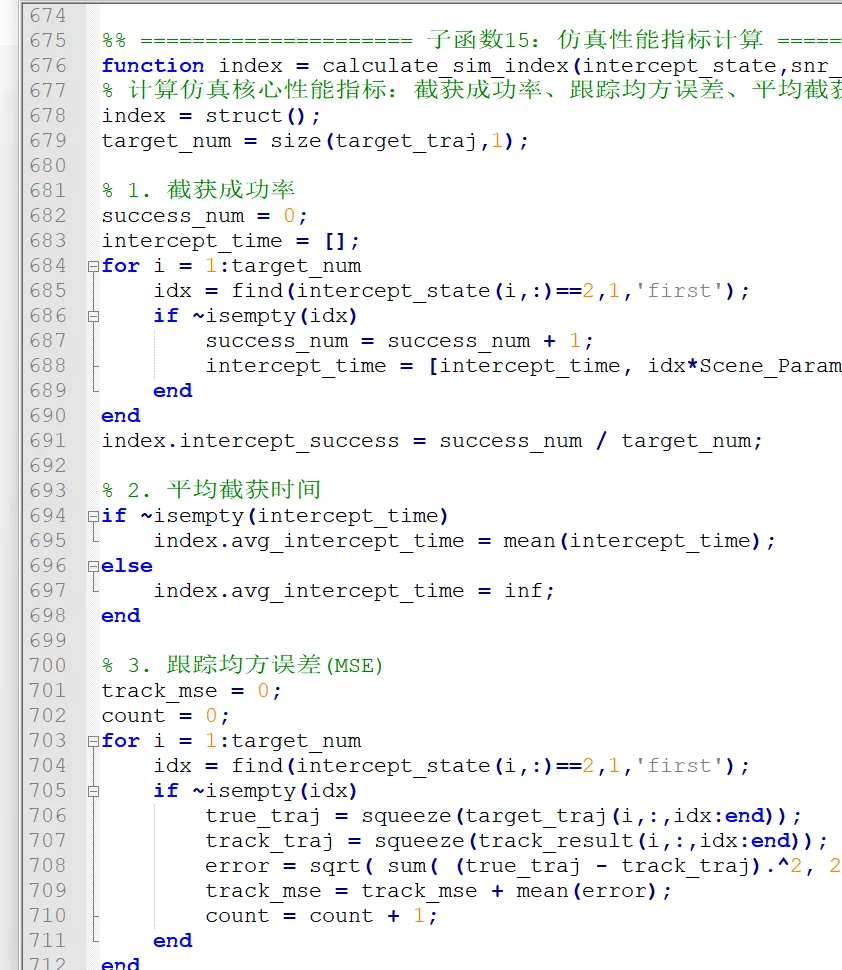

完整 MATLAB 仿真代码
