本报告主要针对设计的6英寸非金属柔性管结构开展有限元仿真，分析非金属柔性管各功能层在内压、外压、拉伸及弯曲载荷下的应力应变状态，研究柔性管的承载能力，从而为产品设计与加工提供参考依据。
研究内容
按照项目任务安排，主要针对500m深海服役环境，对柔性复合管基于压溃压力的理论模型及其他可能产生的失效模式开展数值仿真与分析。基于失效模式分析，确定影响管材性能的关键参数，并通过试验方法测试相关材料性能。根据设计得到的柔性复合管结构，建立包含层间接触及摩阻的柔性复合管有限元模型，通过数值模拟分析其在内压、外压、弯曲、拉伸、扭转等载荷下的临界失效压力及力学响应特征，分析不同参数变量（参数变量类型需基于管材结构确定）对管道极限压力的影响规律。

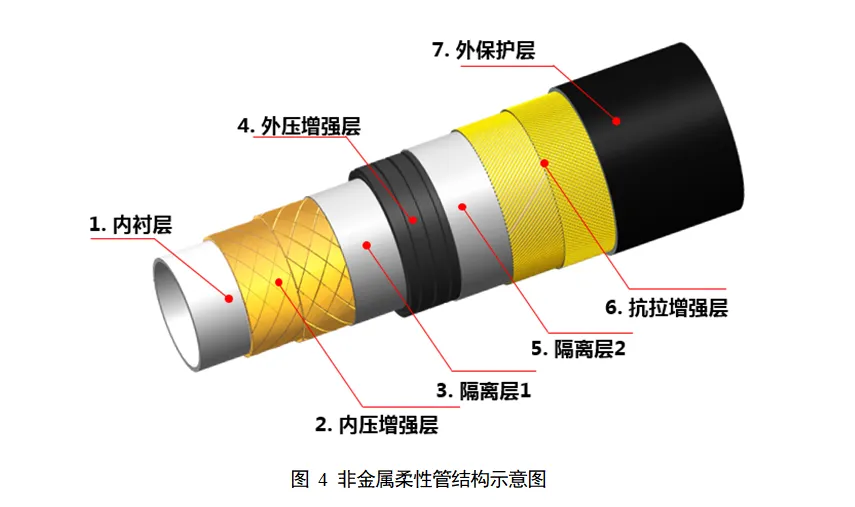

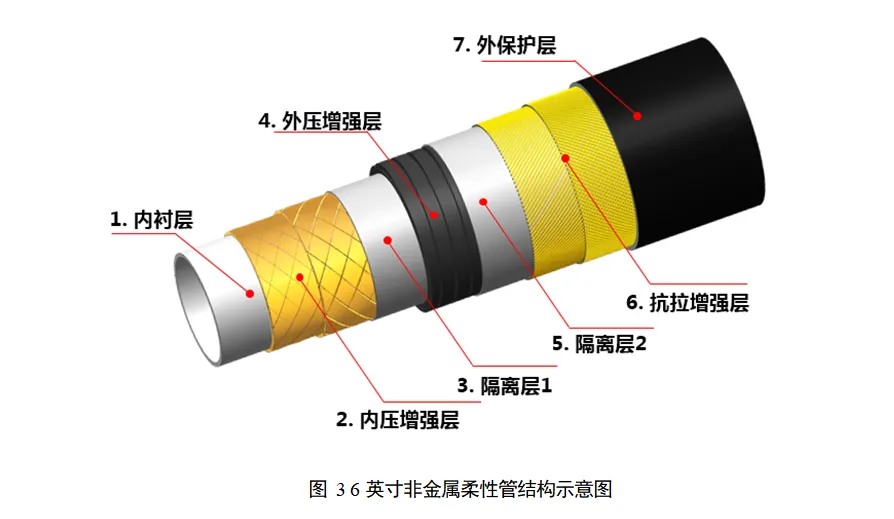

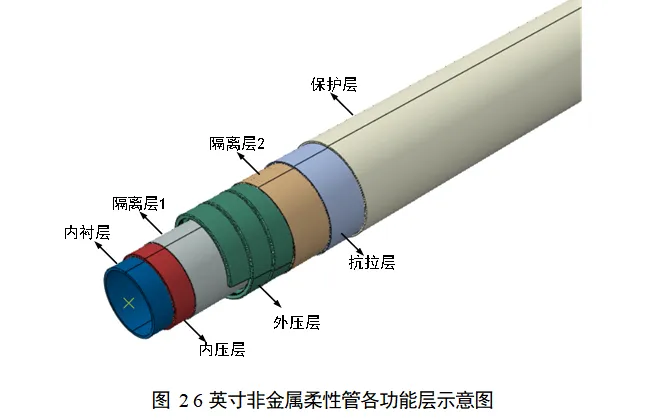

6英寸柔性复合管结构
6寸非金属复合管仿真模型
本研究旨在设计一种由非金属材料6英寸非金属柔性管，并且通过有限元分析软件对非金属柔性管的力学性能和承载情况进行分析，从而为非金属柔性立管的结构设计和制造提供参考依据。
通过建立的实体有限元模型计算非金属柔性立管在外压、内压和弯曲载荷作用下的应力应变情况，对比得到更合适的外压层结构参数。

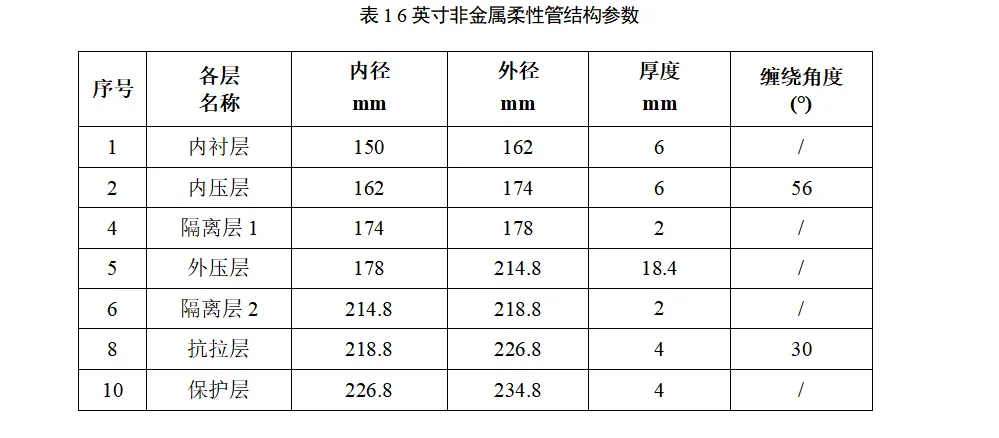

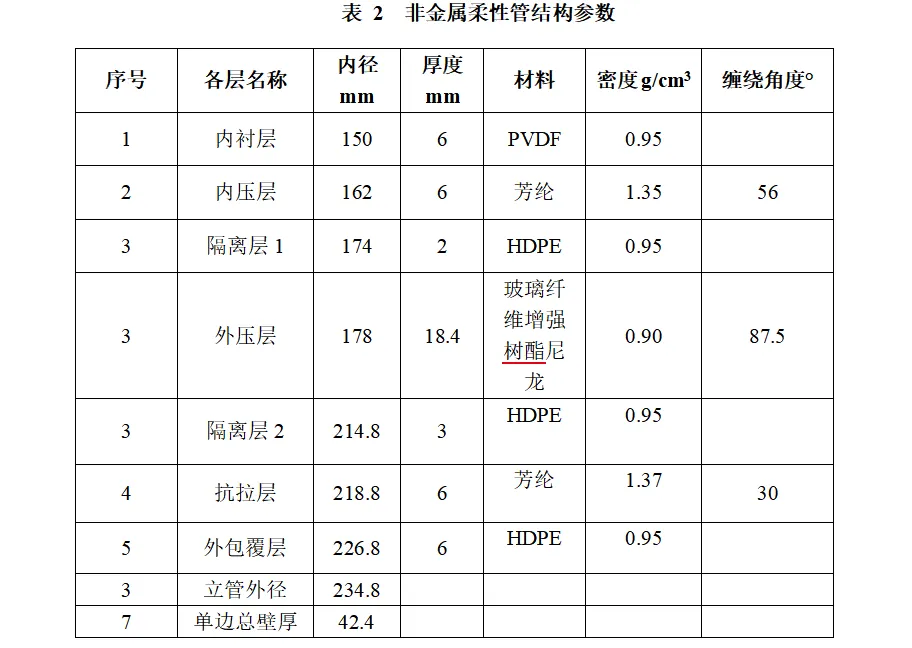

有限元模型结构参数

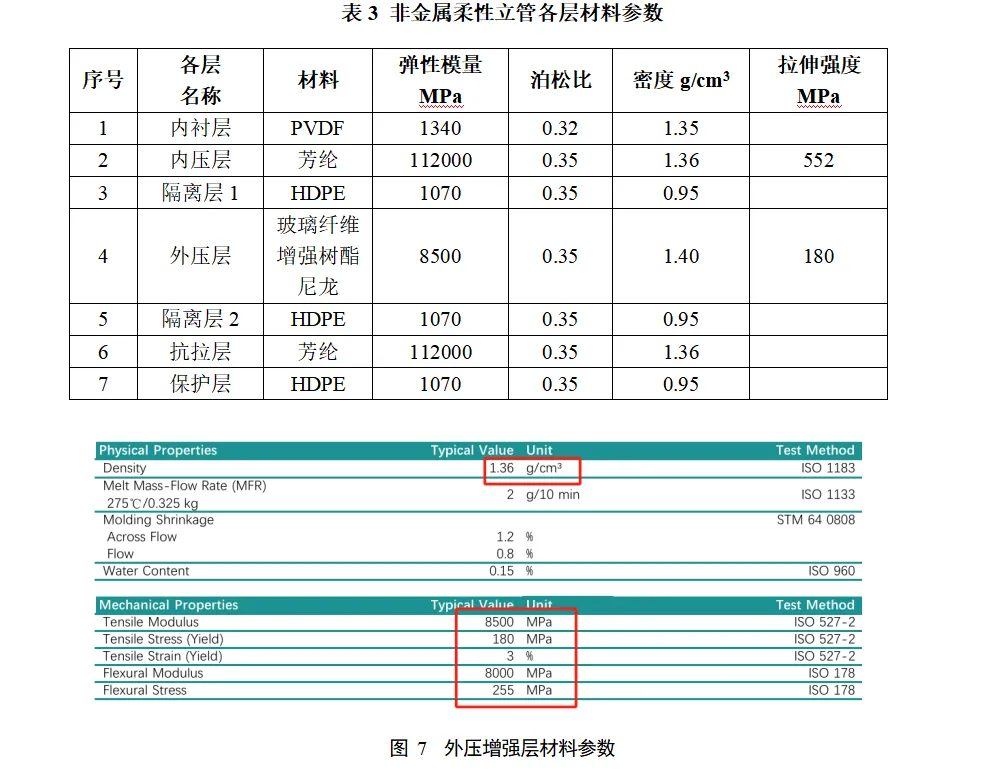

有限元模型材料参数

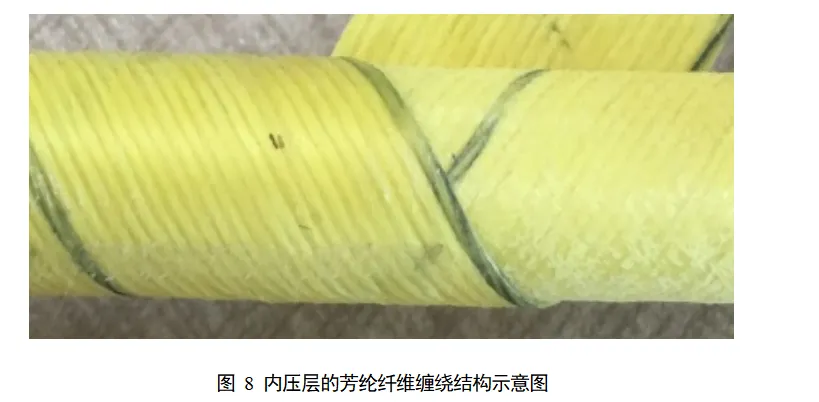

本模型中的内衬层、外压层、隔离层和外包覆层使用弹性模量和泊松比来定义材料属性。柔性立管中抗拉层是由芳纶纤维以56°缠绕角度编织而成的，结构如图8所示。

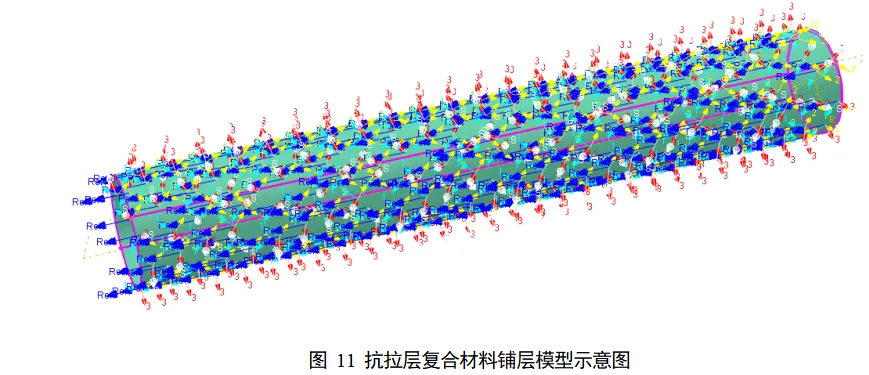

使用复合材料铺层模型建立抗拉层的有限元模型，如图11所示，对内压层和抗拉层的力学性能进行分析。

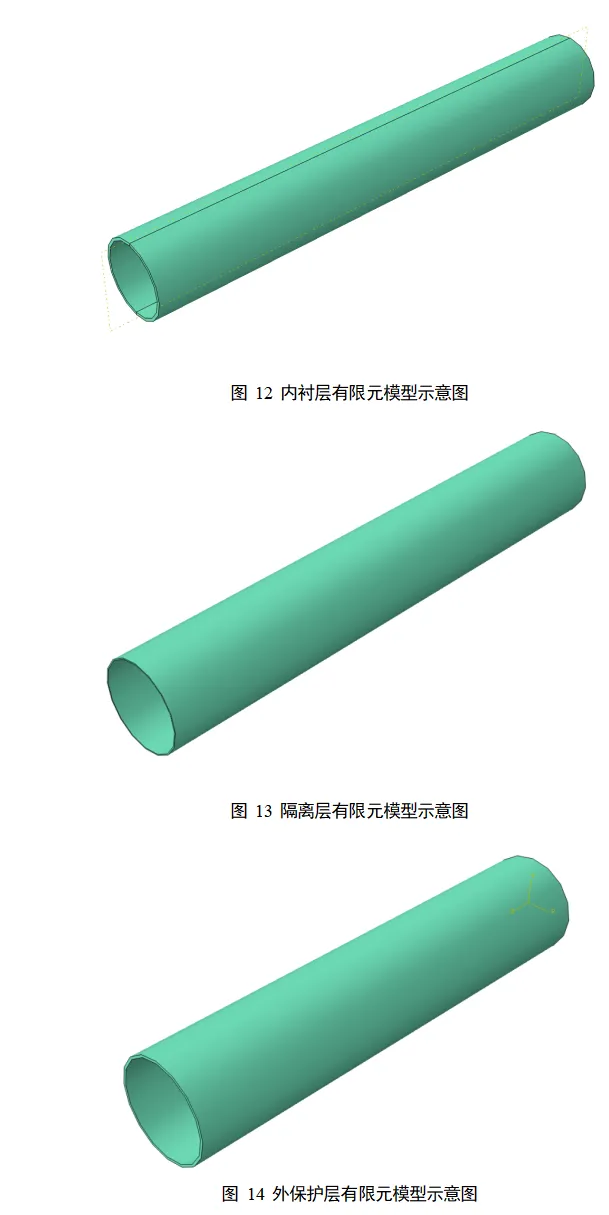

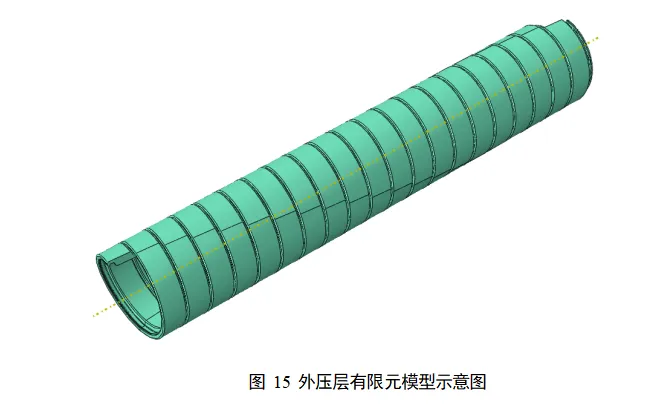

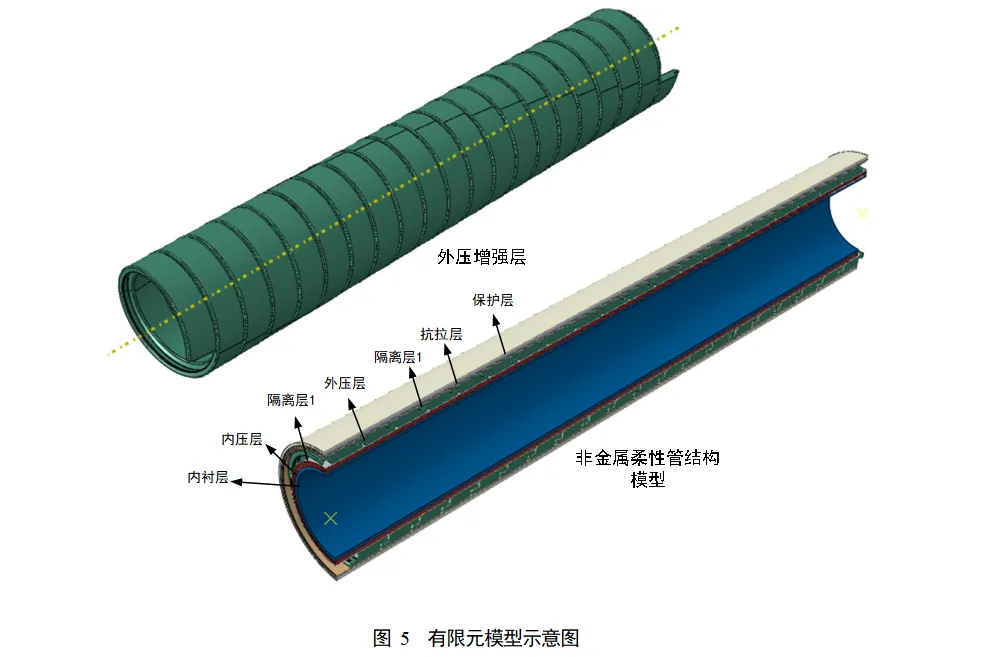

非金属柔性立管的内衬层、隔离层与外包覆层为材料各项同性的均质实体管结构，有限元模型如图12-图15所示，各层尺寸均按照实际结构参数确定。通过将各功能层装配在一起得到非粘结非金属柔性立管的实体有限元模型。

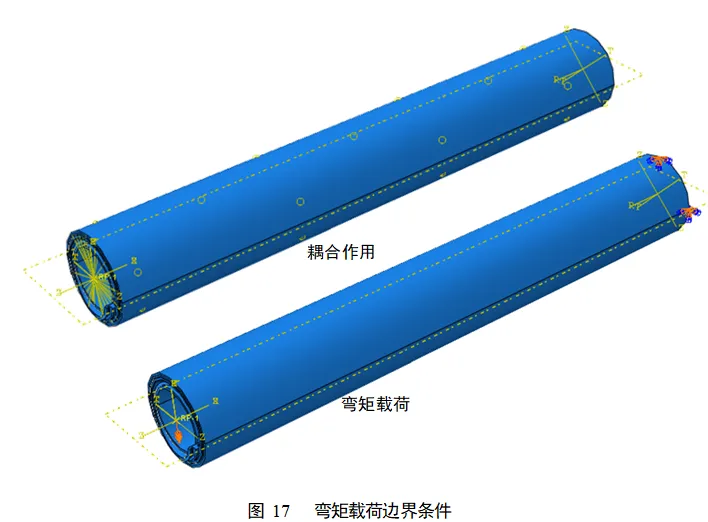

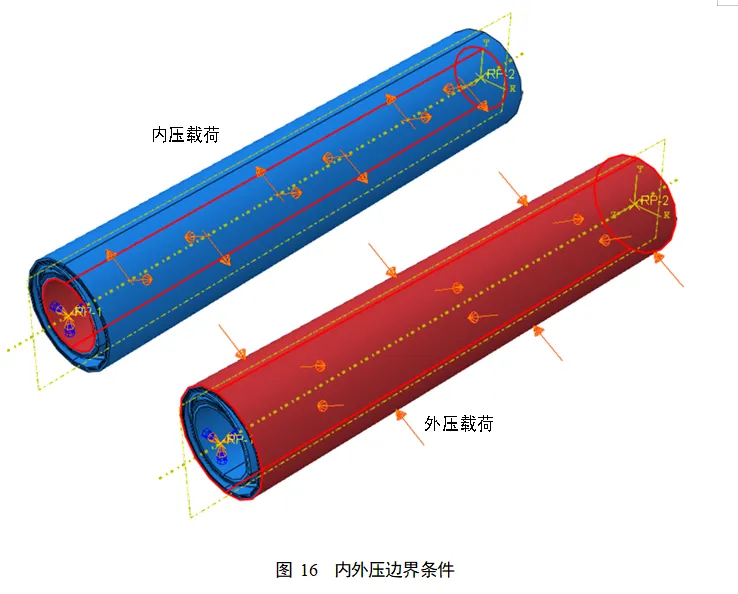

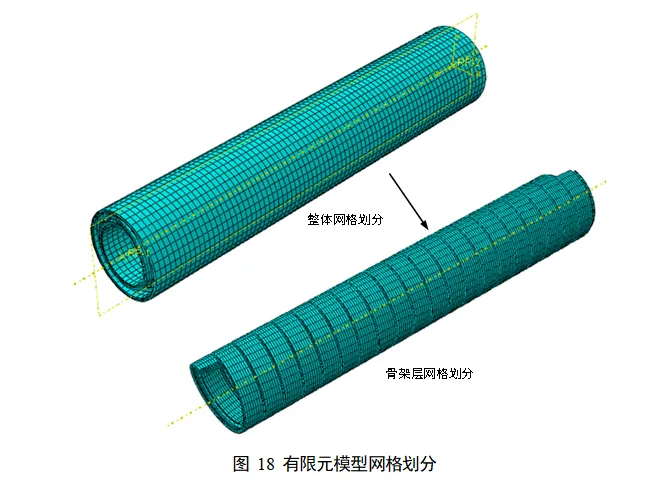

有限元模型边界条件与网格划分
计算方案及有效性验证

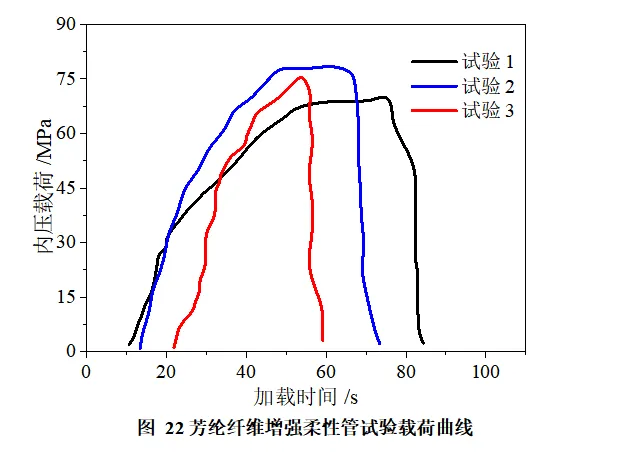

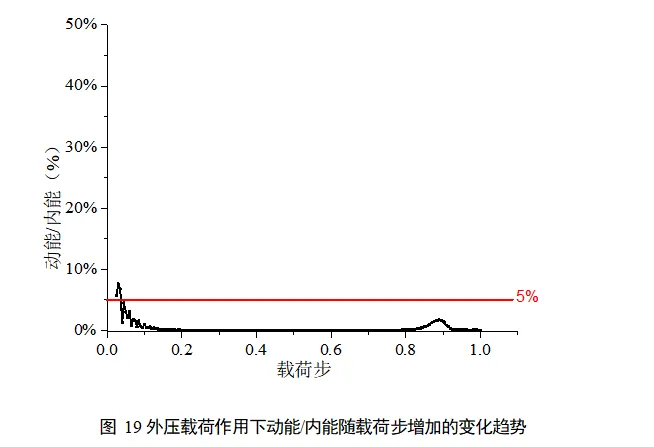

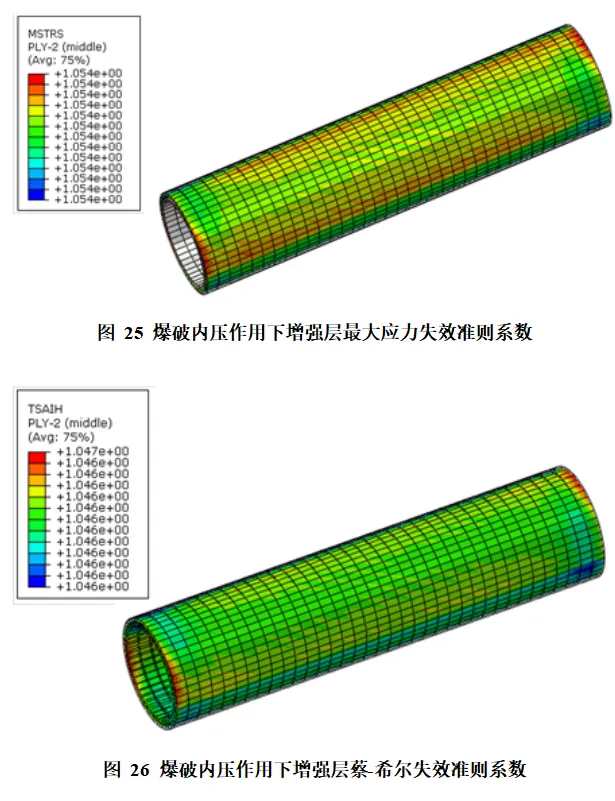

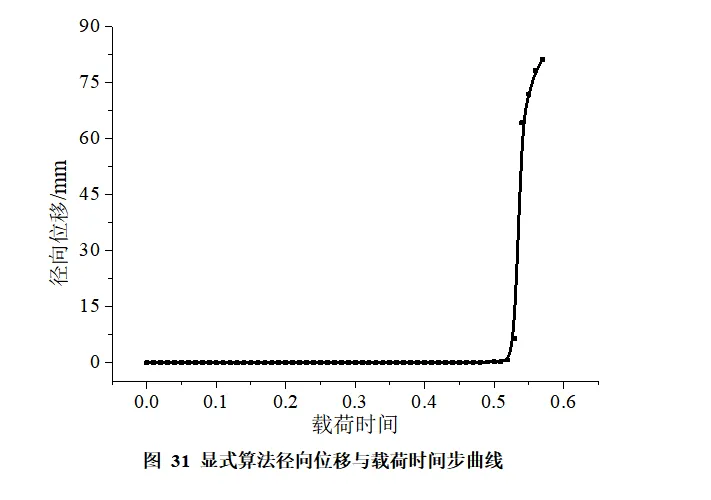

准静态分析验证

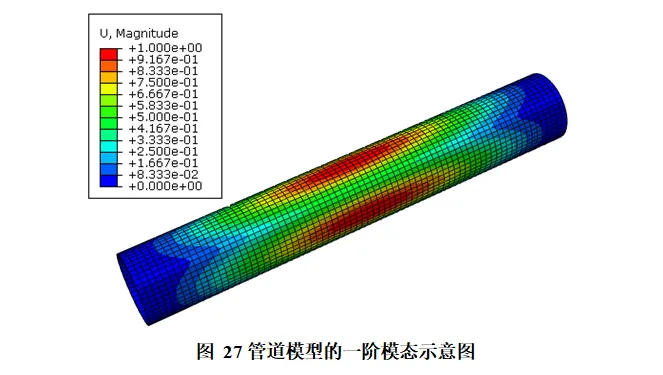

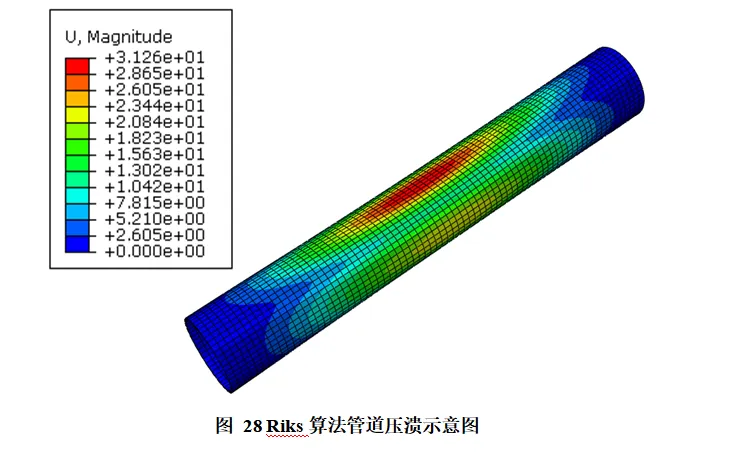

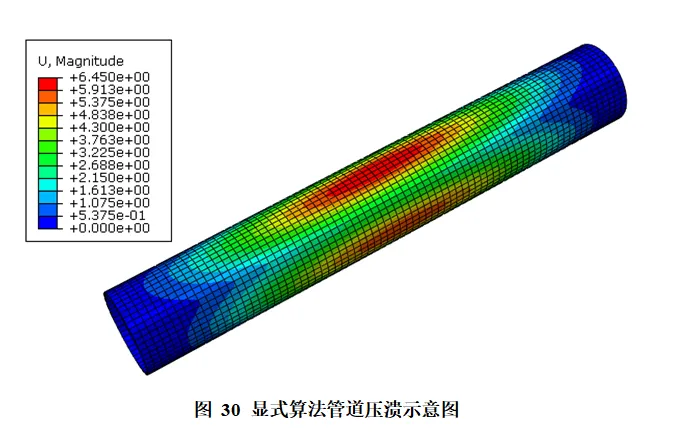

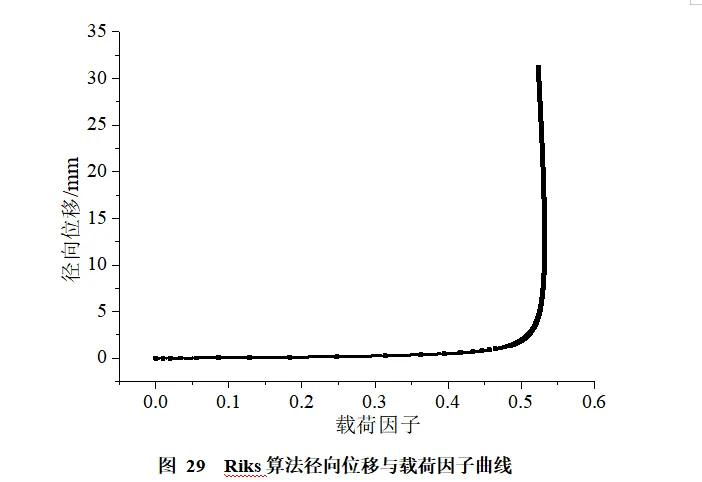

外压载荷压溃仿真模型有限性验证
有限元仿真结果

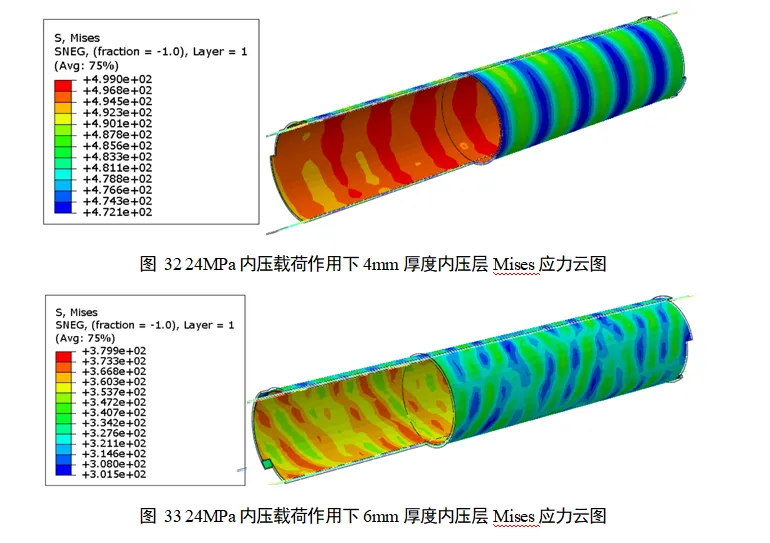

内压载荷仿真分析结果

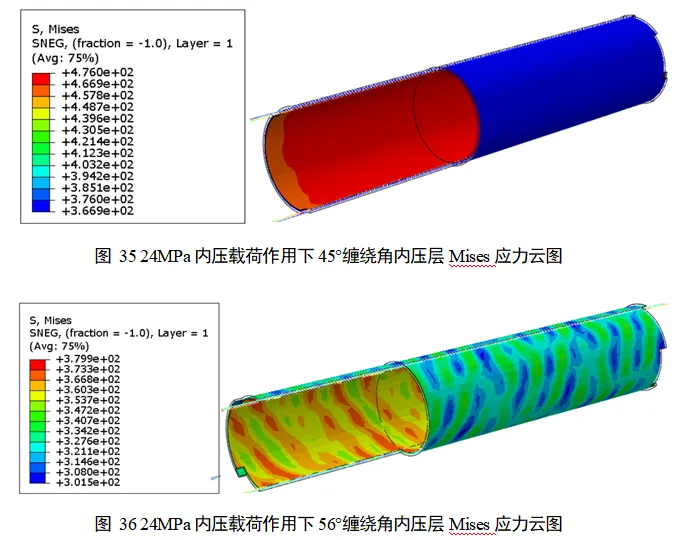

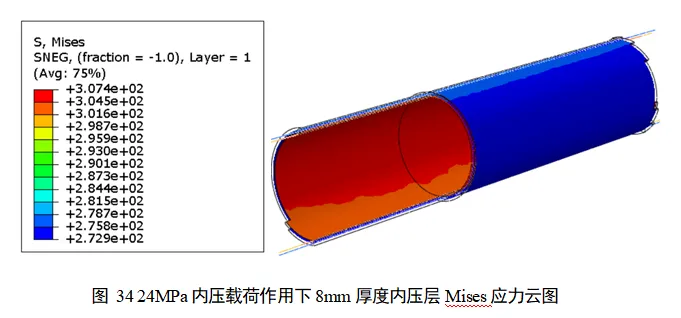

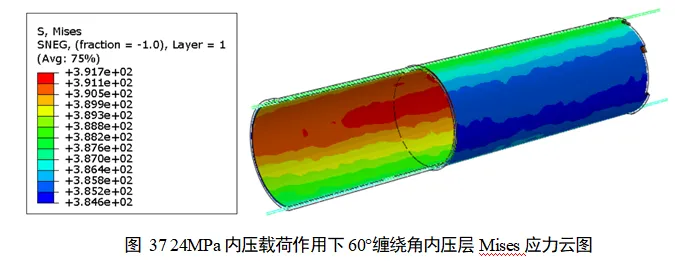

不同缠绕角度下内压增强层的Mises应力云图如图35至图37所示。可以看到，在24MPa内压载荷作用下，45°缠绕角度的内压层Mises应力为476MPa，56°缠绕角度的内压层Mises应力为379.9MPa，60°缠绕角度的内压层Mises应力为391.7MPa。在56°缠绕角度下内压增强层Mises应力最小，因此建议选取内压层缠绕角度为56°。

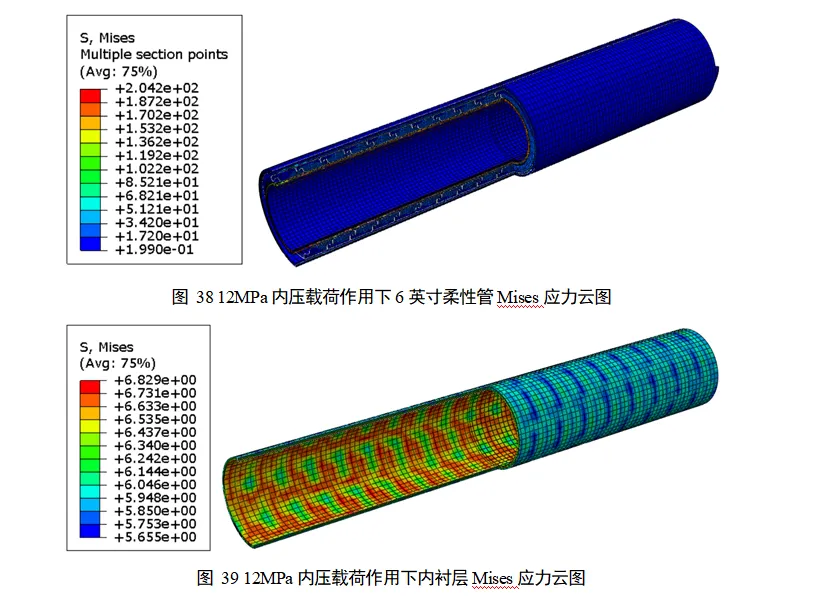

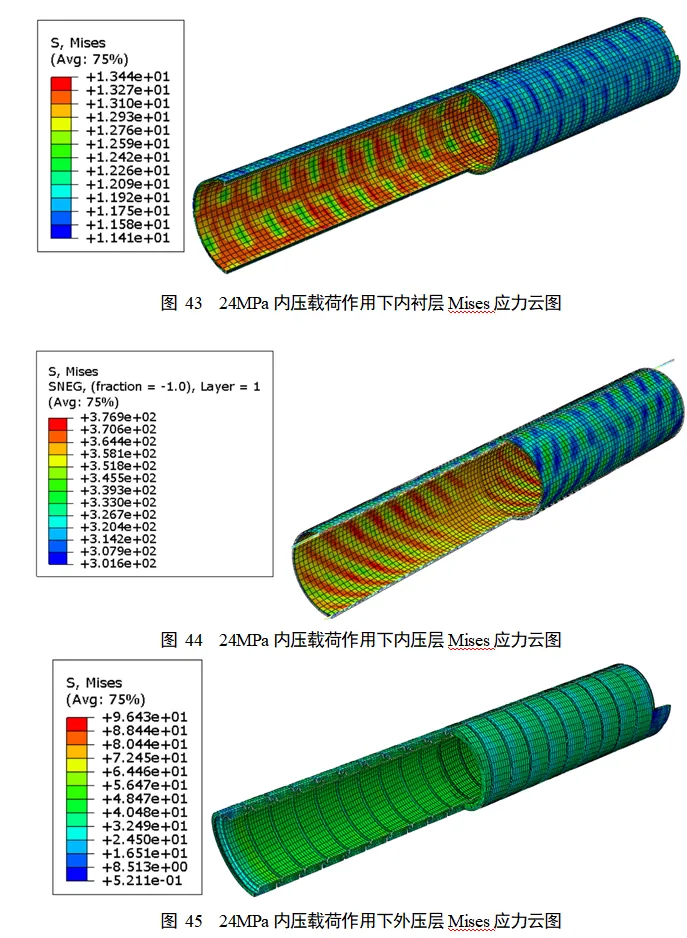

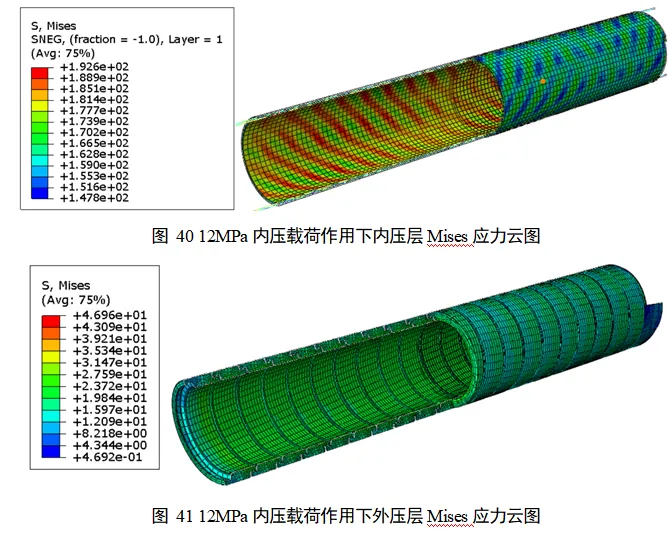

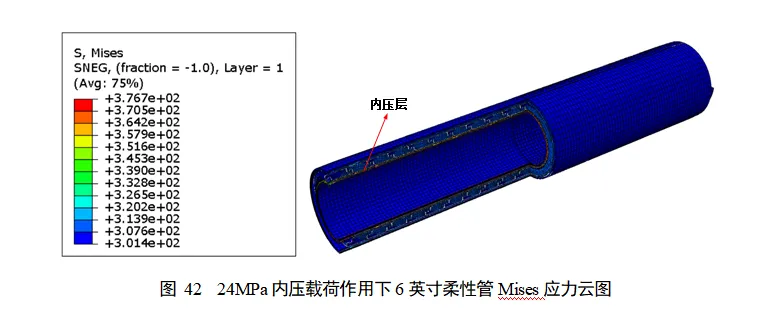

内压载荷下柔性立管分析结果
外压载荷仿真分析结果

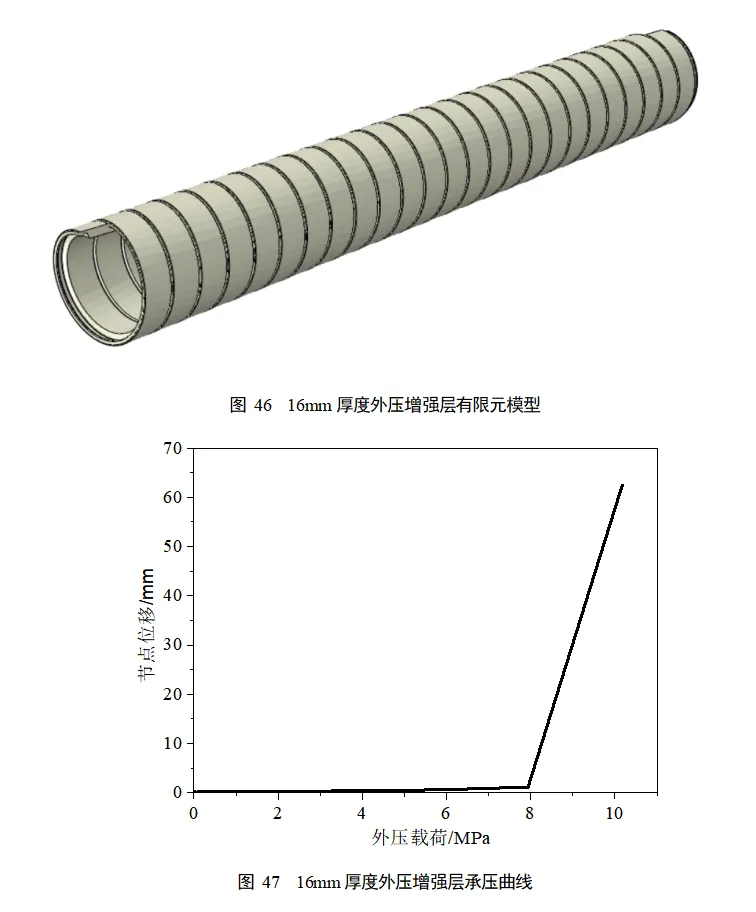

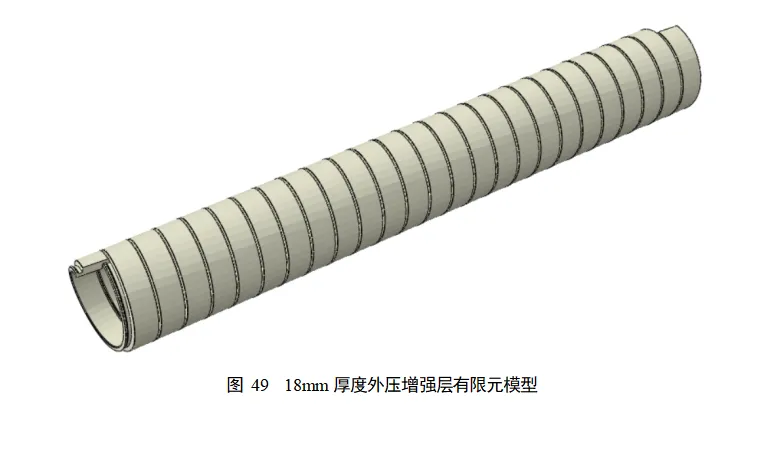

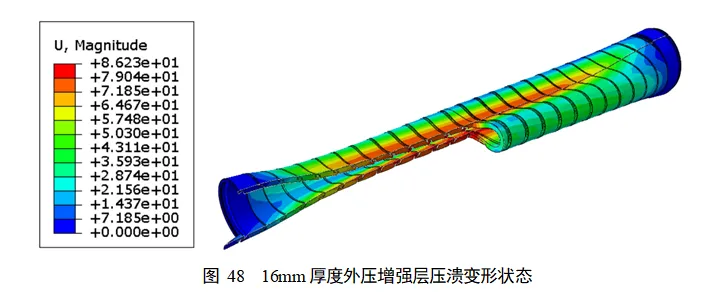

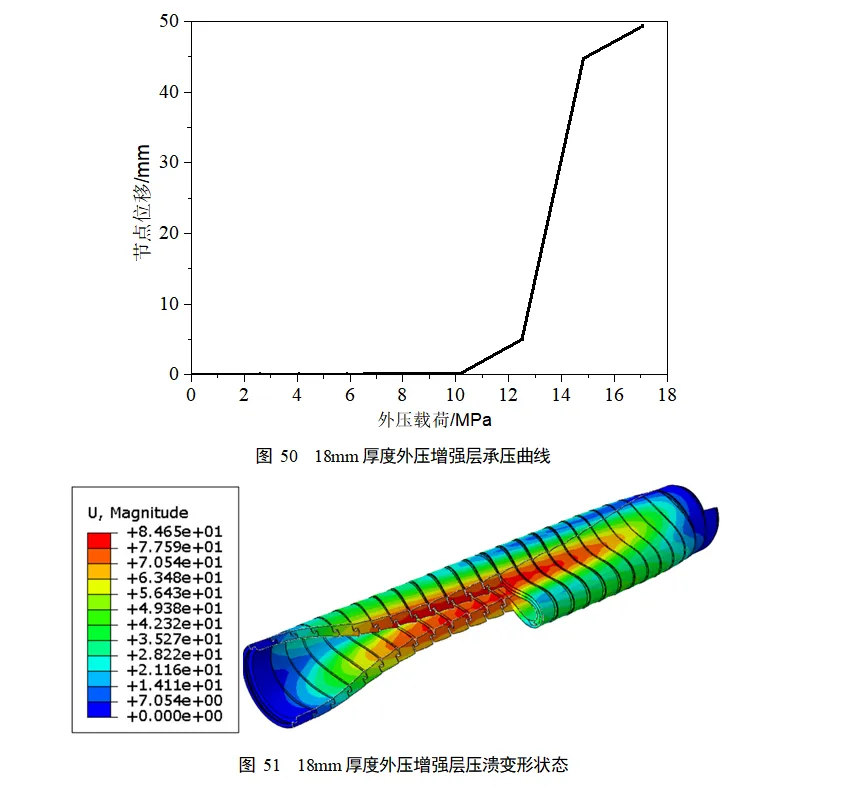

18mm厚度下外压增强层的仿真模型与压溃载荷计算结果如图49至图51所示，可以看到，18mm外压增强层的压溃载荷为10.17MPa。

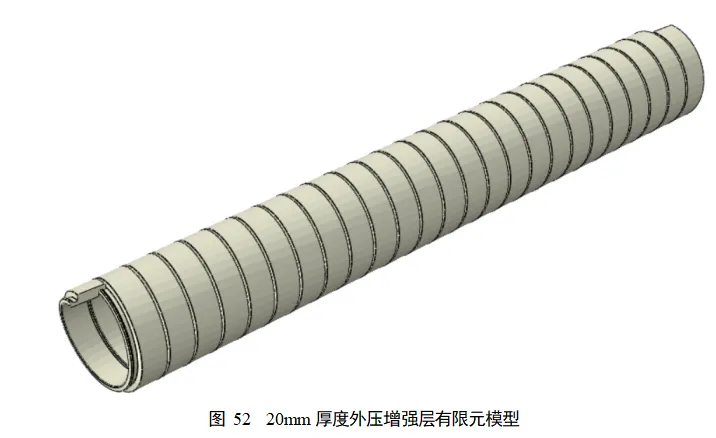

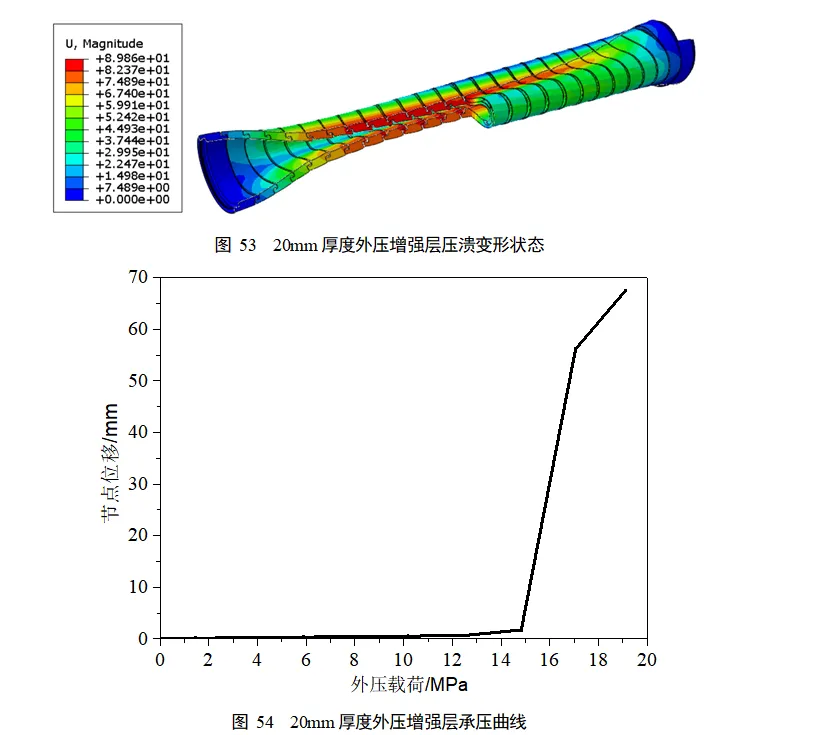

20mm厚度下外压增强层的仿真模型与压溃载荷计算结果如图52至图54所示，可以看到，18mm外压增强层的压溃载荷为14.8MPa。
可以看出，随着外压增强层厚度的增加，外压增强层的压溃载荷显著提高，根据6英寸柔性复合管的外压设计载荷10MPa，综合考虑外压增强层的强度与制造成本，建议外压增强层的厚度选择为18mm。
外压载荷下柔性立管分析结构

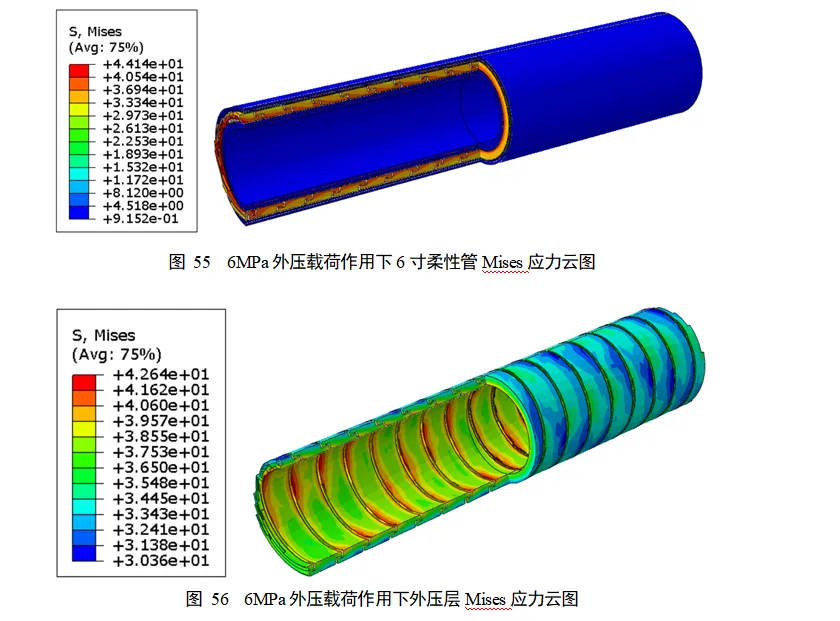

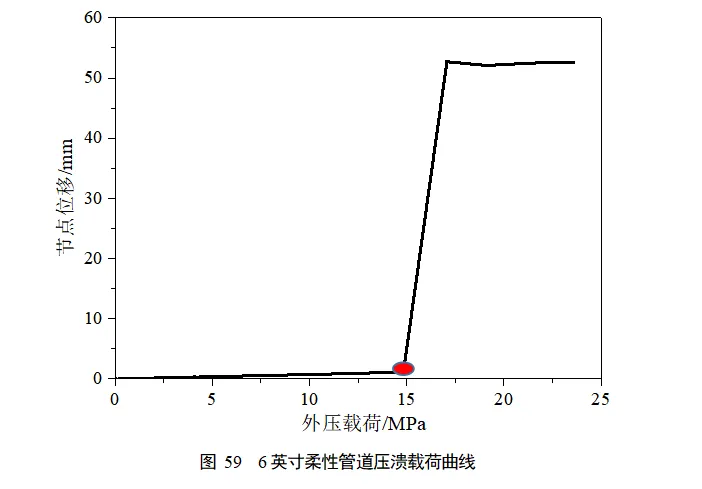

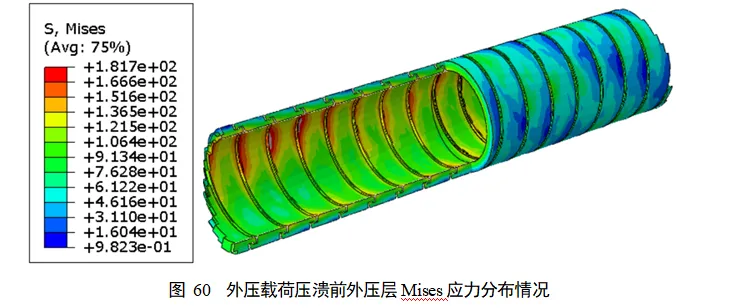

图60为外压载荷压溃前外压层Mises应力分布情况，可以看到外压增强层的Mises应力为181.7MPa，已达到外压增强层材料的强度极限。

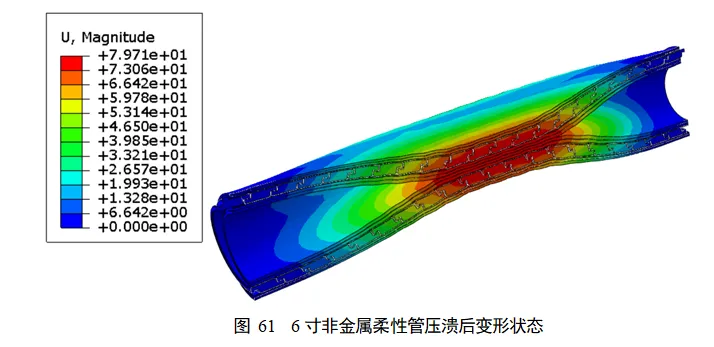

图61为6寸非金属柔性管压溃后变形状态，可以看到当外压载荷达到压溃载荷时，柔性管会突然失去承载能力，发生显著的压溃变形。

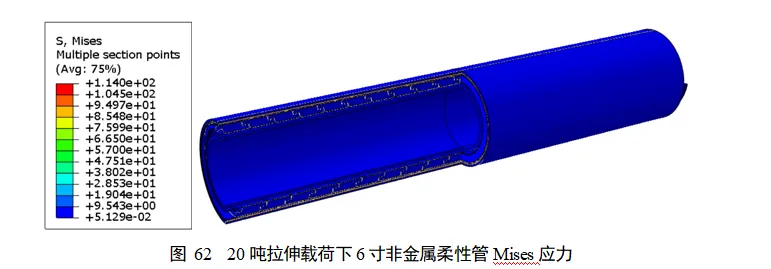

轴向拉伸载荷仿真分析结果

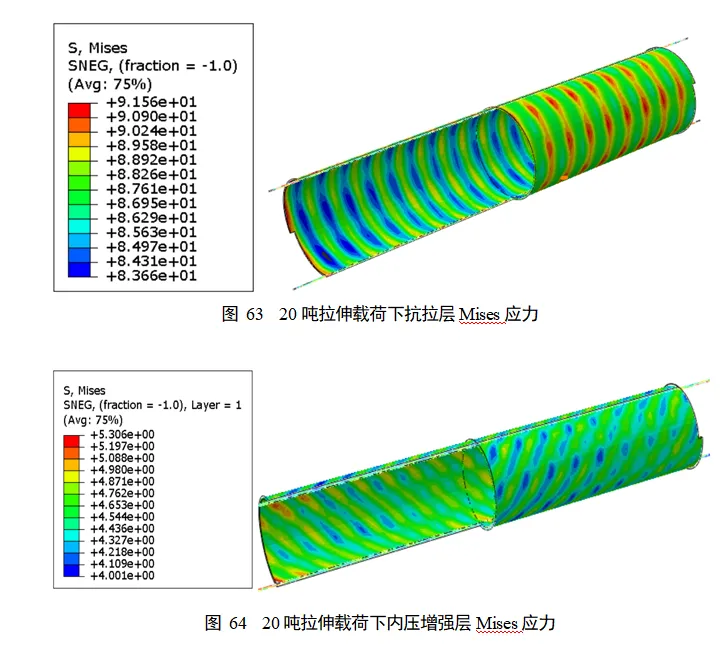

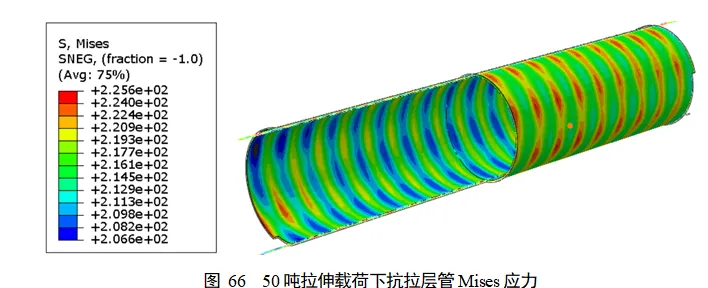

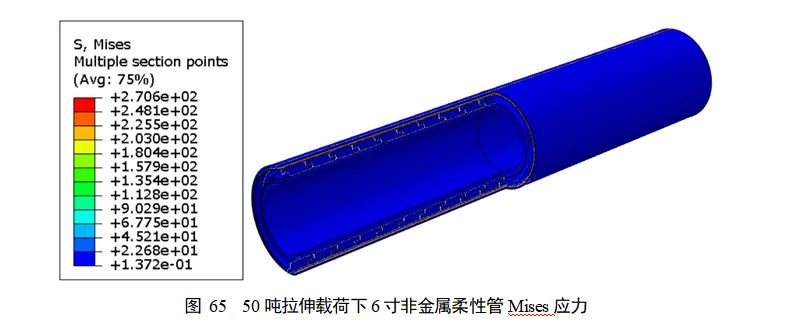

图65为50吨拉伸载荷下6寸非金属柔性管Mises应力分布，图66为抗拉层的Mises应力分布，在50吨拉伸载荷下，抗拉层最大Mises应力为225.6MPa，能够满足强度要求。

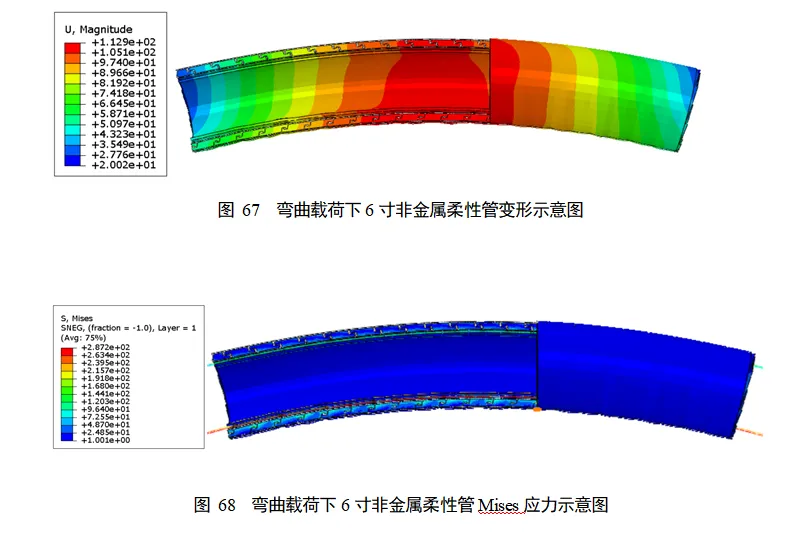

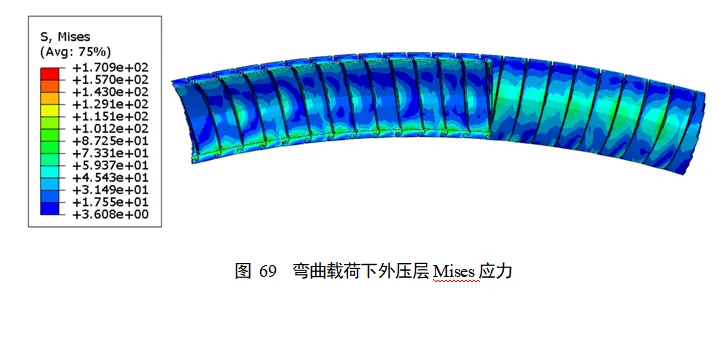

弯曲载荷下仿真分析结果
结论
1、本报告基于6寸非金属柔性管的结构、材料及载荷设计参数，建立了各功能层的实体仿真模型，能够模拟各功能层在内压、外压、拉伸及弯曲载荷作用下的应力应变状态，从而为柔性管的结构设计提供参考依据。
2、通过仿真模拟可以得到，在内压载荷、外压载荷及拉伸载荷作用下，分别由内压层、外压层及抗拉层主要承受载荷，能够满足各功能层的设计要求。目前设计的6寸非金属柔性管在设计工作压力12MPa、设计外压载荷10MPa及拉伸载荷作用下能够满足强度要求。
3、在弯矩作用下6寸非金属柔性管会发生弯曲变形，目前设计的柔性管结构达到的弯曲半径为3.56m，当达到最小弯曲半径时外压增强层的Mises应力已接近强度极限。
