印刷电路板(PCB)产业深度研究报告:AI驱动的新周期

摘要

• 产业链结构：PCB产业链呈现清晰的“上游材料—中游制造—下游应用”三级格局。上游材料技术壁垒高、盈利能力强，是当前的“通胀”环节；中游制造价值量分化，高端HDI/高多层板供不应求；下游应用由AI算力、汽车电子和消费电子创新驱动。
• 核心驱动：AI服务器是产业增长的绝对主线。AI服务器PCB价值量是普通服务器的5-6倍，且随着芯片平台迭代（如英伟达Rubin）持续升级，带动高多层板、高阶HDI需求爆发。同时，汽车电子化（尤其是ADAS和智能座舱）提供了长期稳定的增量市场。
• 供需格局：2026年行业呈现“整体紧平衡，结构性短缺”的特征。高端产能（特别是18层以上板、任意阶HDI）扩张受制于设备交付、技术壁垒和扩产周期，无法匹配AI需求的指数级增长，导致供需缺口持续存在。上游关键材料（如Q布、HVLP铜箔）的供给瓶颈进一步加剧了这一局面。
• 涨价归因：涨价并非全行业普涨，而是结构性的价值提升与成本传导。原因有三：1）产品升级：M6向M8/M9材料升级，单平米价值量跃升数倍；2）材料短缺：上游Q布、HVLP铜箔因技术壁垒和扩产缓慢，价格持续走高，推动覆铜板（CCL）涨价并传导至PCB环节；3）需求刚性：AI芯片厂商为保障供应链安全，对涨价的接受度较高。
• 周期定位：本轮景气周期不同于以往的“库存周期”或“资本开支周期”，而是由AI技术革命驱动的“长期成长周期”。技术迭代（新材料、新工艺）构筑了高壁垒，使得龙头企业的优势持续扩大。

1. 产业链全景剖析：三级结构与价值分布

1.1 上游材料：技术壁垒与“通胀”属性

上游材料是PCB产业链的基石，主要包括铜箔、玻纤布、专用树脂以及由其构成的覆铜板（CCL），此外还包括专用化学品和钻针等耗材。

• 核心主材：
• 铜箔：向极薄化、高频化发展。AI服务器需求推动HVLP（高轮廓低轮廓）铜箔成为主流，其中HVLP 4系列供不应求。载体铜箔（用于IC载板）是第二增长曲线，长期被日本三井金属垄断，国产替代空间巨大。
• 玻纤布：向低介电（Low-Dk）、低热膨胀系数（Low-CTE）方向升级。二代布（Low-Dk）需求随谷歌TPU放量而激增；Q布（超低损耗）性能优异，但供给稀缺，是M9级别材料的核心供应商，2026年“小试牛刀”即引发市场高度关注。
• 电子树脂：决定CCL的介电性能。体系从普通环氧树脂向碳氢树脂、聚苯醚（PPE）、聚四氟乙烯（PTFE）升级。M8/M9材料中碳氢树脂占比大幅提升。
• 中游核心（CCL）：覆铜板是PCB的直接原材料，其性能决定了PCB的档次。2026年CCL环节迎来“量价齐升”的确定性机会。上游原材料涨价 + 下游AI需求旺盛，CCL龙头议价能力增强，成功向下游传导成本压力并提升盈利。
• 关键耗材与设备：PCB制造依赖大量专用设备。随着PCB层数增加、材料变硬（如陶瓷填充）、孔径变小，钻孔难度急剧上升，导致钻针耗用量大幅增加，且对涂层钻针、微小钻等高端产品的需求提升。

1.2 中游制造：技术与价值量分化

PCB制造是根据设计图纸，通过钻孔、电镀、压合、蚀刻等复杂工艺，将基材转化为电路载板的过程。按照技术难度和价值量，可大致分为三个梯队：

• 第一梯队（高价值）：IC封装基板（技术壁垒最高，国产化率最低）、任意层HDI板（Anylayer      HDI，用于智能手机主板、AI加速卡）、高层数板（18层以上，用于服务器、交换机、路由器）。

• 第二梯队（中价值）：多层板（4-16层，用于汽车电子、工控、家电）、高密度互连板（HDI，一阶至三阶）。

• 第三梯队（低价值）：单/双面板（用于低端消费电子、电源）。

• （以上公司排名综合了营收规模、技术实力和行业影响力，并非严格的市场份额顺序。产能数据因涉及商业机密且随时间变动，故未列出具体数字。各公司生产基地布局也处于动态变化中，以上信息为根据公开资料整理。）

当前产业焦点集中在第一梯队。AI服务器GPU载板需采用高层数或高阶HDI技术，其加工难度高，产能扩张缓慢，是产业链中最紧缺的环节之一。

1.3 下游应用：AI驱动的结构性分化

下游应用决定了PCB的市场空间与技术演进方向。

• AI服务器与数据通信：当前增长的核心引擎。AI服务器内部PCB用量和价值量均远超传统服务器，包括GPU主板（HDI/高多层）、CPU主板、配板、以及机柜内部的背板/中板。随着芯片算力提升（如英伟达Rubin平台），信号传输速率要求800G/1.6T，PCB材料和层数持续升级。
• 汽车电子：稳定的增量市场。新能源车新增VCU、MCU、BMS三大电控系统，单车PCB价值量是传统燃油车的3-5倍。智能座舱和ADAS的普及进一步推动对高频雷达板、柔性板（FPC）的需求。
• 消费电子：温和复苏中的结构性创新。智能手机整体出货量增长放缓，但潜望式镜头、折叠屏、尤其是端侧AI的落地，将推动主板向更高阶的RCC材料与SLP（类载板）方向升级，提升单机价值量。

表：PCB产业链核心环节与价值分布

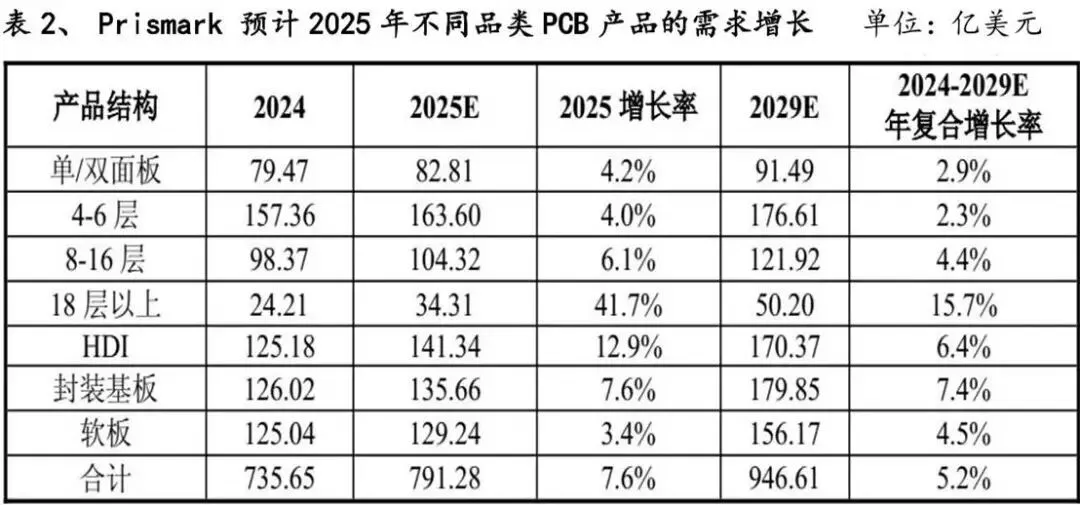

2. 需求端分析：AI算力驱动的高端化革命

2.1 AI服务器：指数级增长的核心驱动力

市场规模：根据高盛预测，全球AI服务器PCB市场规模将从2024年的约31亿美元激增至2027年的271亿美元，年复合增长率超过100%。

价值量跃升：AI服务器PCB的价值量提升来自两方面：一是单机用量增加，如英伟达Rubin NVL144方案新增Midplane和CPX主板；二是规格升级，从M6材料向M8/M9材料升级，从普通多层板向HDI和高多层板升级，带动单价从几百元/平米跃升至几千元/平米。

技术演进：未来将出现正交背板、Chiplet方案、以及CPO（共封装光学）带来的光电PCB新需求，进一步推高产业天花板。

2.2 汽车电子：长期增长的稳定器

电动化：新能源汽车BMS（电池管理系统）通常需要大量高可靠性多层板，单车价值贡献显著。

智能化：L3级及以上自动驾驶落地加速，毫米波雷达、激光雷达以及高算力智驾平台对高频PCB和高密度HDI板的需求增加。智能座舱域控也成为HDI的重要应用场景。

2.3 消费电子与通信：温和复苏与创新

端侧AI：2026年被多家机构视为端侧AI全面落地的元年。AI手机和AI PC对算力的要求提升，将带动主板材料和设计的升级（如更高层数的Anylayer HDI、更低损耗的材料）。

通信基础设施：虽然5G基站建设高峰期已过，但5G-A（5.5G）的引入和数据中心内部400G/800G光模块的放量，仍为高频高速PCB提供了增量空间。

3. 供给端分析：高端产能瓶颈与全球布局

3.1 供给格局：结构性短缺是主旋律

产能扩张的制约：与需求的爆发式增长相比，高端PCB（18层以上高多层板、任意阶HDI）的产能扩张面临多重制约：1）设备瓶颈，高端激光钻孔机、曝光机等设备交期长；2）技术壁垒，高阶工艺（如mSAP、载板技术）良率提升需要时间积累；3）扩产周期，从厂房建设到设备调试、量产爬坡通常需要1.5-2年。

供需测算：多家券商研究显示，2026年AI用高多层板及高阶HDI的供需缺口将持续存在。头部PCB厂商稼动率已接近满载（95%左右），订单能见度超过3个月。

3.2 上游材料瓶颈：制约产能的“木桶短板”

Q布与HVLP铜箔的紧缺：M8/M9级别CCL所需的Low-Dk二代布/Q布以及HVLP铜箔，其核心生产技术主要掌握在日本日东纺、三井金属等少数企业手中。新增产能释放缓慢（如日东纺Low-CTE布新产能预计2026下半年才释放），导致高端CCL产能受限，进而传导至整个高端PCB供应链。设备供给：PCB专用设备同样供不应求。激光钻孔设备、高端电镀设备等核心环节产能紧张，部分设备厂商订单已排至2026年下半年甚至更久。

3.3 产能布局：中国大陆主导与东南亚转移

中国大陆是全球PCB产量最大的地区，占比超过50%，拥有最完整的产业链配套。近年来，受地缘政治和成本因素影响，头部厂商如胜宏科技、鹏鼎控股等纷纷布局泰国、越南，形成“中国大陆+东南亚”双生产基地模式，以满足海外客户供应链多元化的要求。

4. 涨价归因与周期定位：技术迭代驱动的超级周期

4.1 涨价的多维归因

2025年下半年至今的PCB及上游材料涨价潮，是多种因素叠加的结果：

• 成本驱动：上游铜箔、玻纤布、树脂等大宗商品价格上涨，挤压中游利润，迫使CCL和PCB厂商向下游传导成本。
• 价值驱动（最核心）：AI服务器对材料等级和工艺难度的要求远高于传统产品。从M6升级到M9，不仅是材料成本的上升，更是技术溢价（Know-How）的体现。这种“涨价”本质上反映了产品价值量的提升。
• 供需失衡：高端产能的扩张速度远落后于AI需求的增长速度，导致特定细分领域（如Q布、HVLP铜箔、高阶HDI产能）出现严重的供不应求，为涨价提供了坚实的市场基础。

4.2 与产业周期的关系

此轮景气周期不能简单地用传统的“库存周期”或“朱格拉周期”（资本开支周期）来定义：

• 超越了库存周期：传统周期往往由下游备货和去库行为驱动，但本轮需求来自AI基建的长期投入（北美云厂商Capex持续高增），是真实且可持续的增长。
• 叠加了技术跃升：每一次芯片平台的迭代（如英伟达从B系列到Rubin系列），都对PCB提出更高要求，迫使供应链同步升级。这构筑了极高的技术壁垒，防止了产能无序扩张后的价格战，延长了景气周期。
• 结论：这是一轮由AI技术革命引发的，以高端产品结构性短缺为特征的，具备长期*成长属性*的超级周期。

5. 重点公司梳理

5.1 上游材料与设备

• 生益科技：国内CCL绝对龙头，全球第二。深度受益于AI算力升级，M7-M9级材料全面放量，已导入英伟达供应链，并有望进入谷歌、亚马逊供应链。
• 东材科技：高端电子树脂核心供应商。自主研发碳氢树脂、PI等，用于M8/M9覆铜板及IC载板，受益于树脂国产替代与高端化趋势。
• 鼎泰高科：PCB钻针领域龙头。受益于AI PCB层数增加、材料升级带来的钻针耗用量提升和微钻需求增长，前瞻布局金刚石涂层钻针，有望在M9材料加工中占据优势。

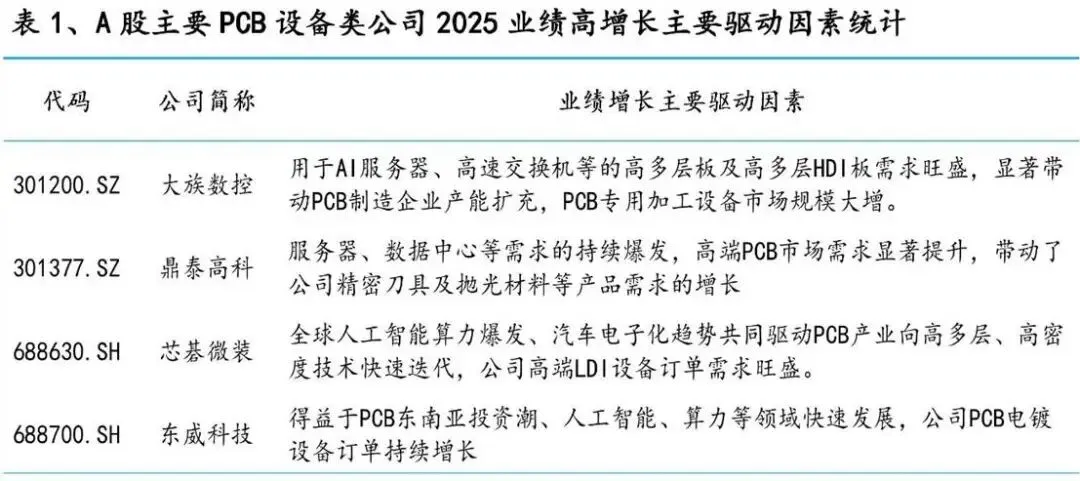

• 大族数控：PCB专用设备龙头。覆盖激光钻孔、机械钻孔、曝光等多道工序，高端CCD背钻、超快激光设备是2026年核心看点，深度受益于下游扩产。

5.2 中游制造（PCB）

• 沪电股份：全球AI服务器PCB领军企业。技术壁垒高，深度绑定国内外核心客户，在高速多层板领域优势显著。
• 胜宏科技：英伟达GPU主板核心供应商，份额领先。具备高阶HDI大批量生产能力，率先卡位AI服务器市场。
• 深南电路：国内IC载板龙头，唯一能量产FC-BGA封装基板的企业。同时通信基站PCB地位稳固，深度受益于算力芯片国产化与先进封装趋势。
• 鹏鼎控股：全球PCB营收规模第一，FPC和SLP技术领先。依托其在高端消费电子领域的积累，积极向AI服务器领域拓展，有望实现业绩拐点。

6.全球PCB前十五大公司(Prismark 2024年排名)

关键观察：中国大陆企业的崛起

从这份前十五名榜单中，我们可以清晰地看到中国大陆PCB企业的全球地位正在快速提升：

1. 数量增加：前十五名中，中国大陆企业占据了4席（东山精密、胜宏科技、深南电路、沪电股份），且排名普遍在中上游。
2. 质量提升：这些上榜企业并非依赖低端产能规模，而是各自在高价值领域建立了核心优势：
• 东山精密：FPC（柔性板）全球第二。
• 胜宏科技：AI服务器显卡PCB全球领先。
• 深南电路：IC封装基板（国产替代先锋）。
• 沪电股份：AI服务器高速多层板核心供应商。

趋势总结：中国大陆企业正从过去的“跟随者”转变为在AI服务器、汽车电子、IC载板等高端细分领域的“挑战者”。

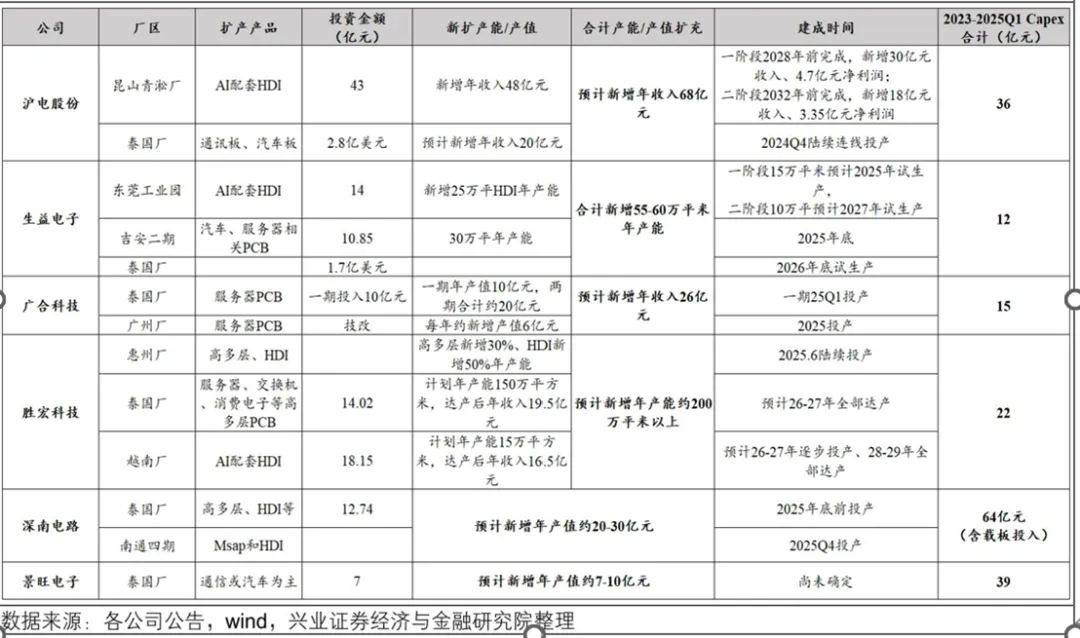

其中，中国大陆核心算力PCB公司扩产规划：

7.长期增长逻辑验证

7.1   台积电、中芯国际等晶圆代工厂的资本开支扩张（2026年台积电资本支出预计达560亿美元）及AI芯片需求持续强劲，为PCB供应链提供长期需求支撑。机构预测，AI算力基建对高端PCB的需求拉动将延续，国内厂商在技术追赶和本土供应链优势下，盈利水平有望持续增厚。

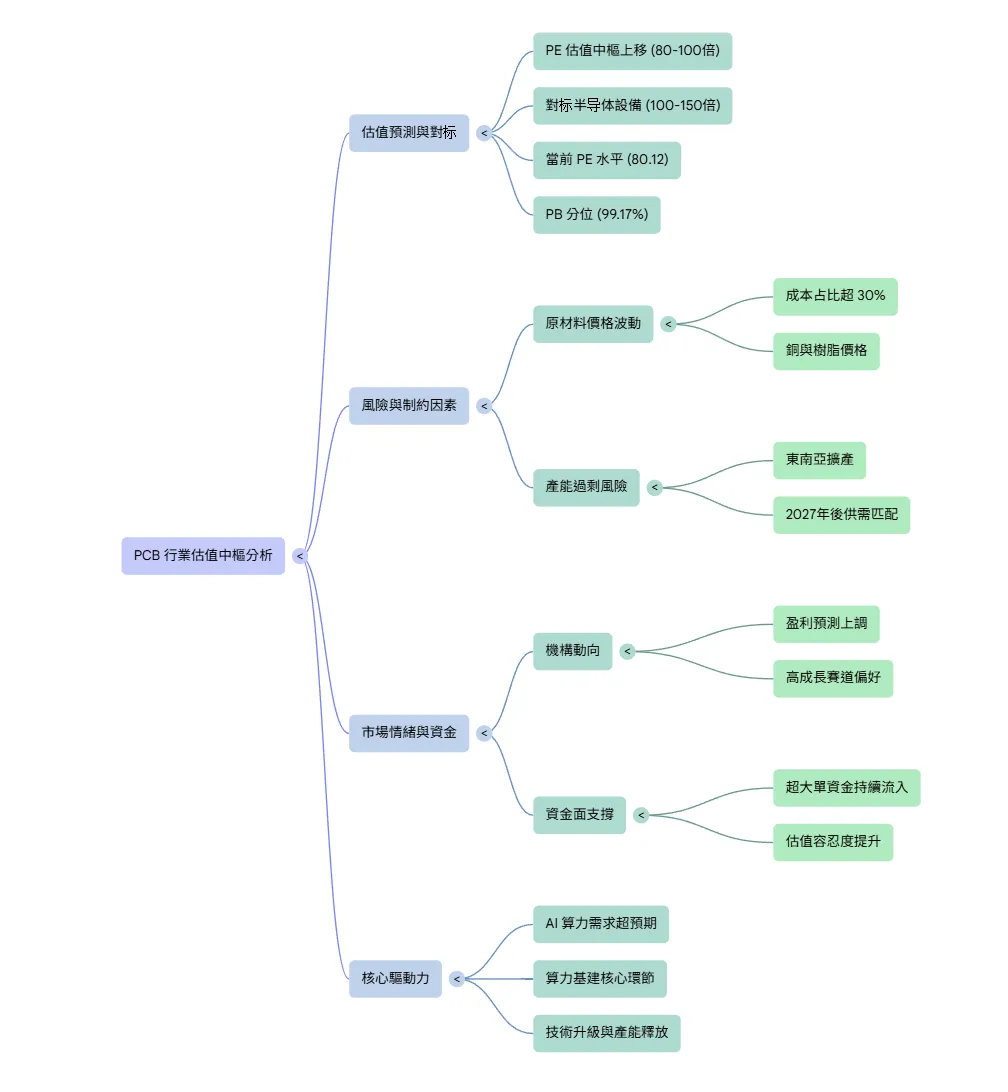

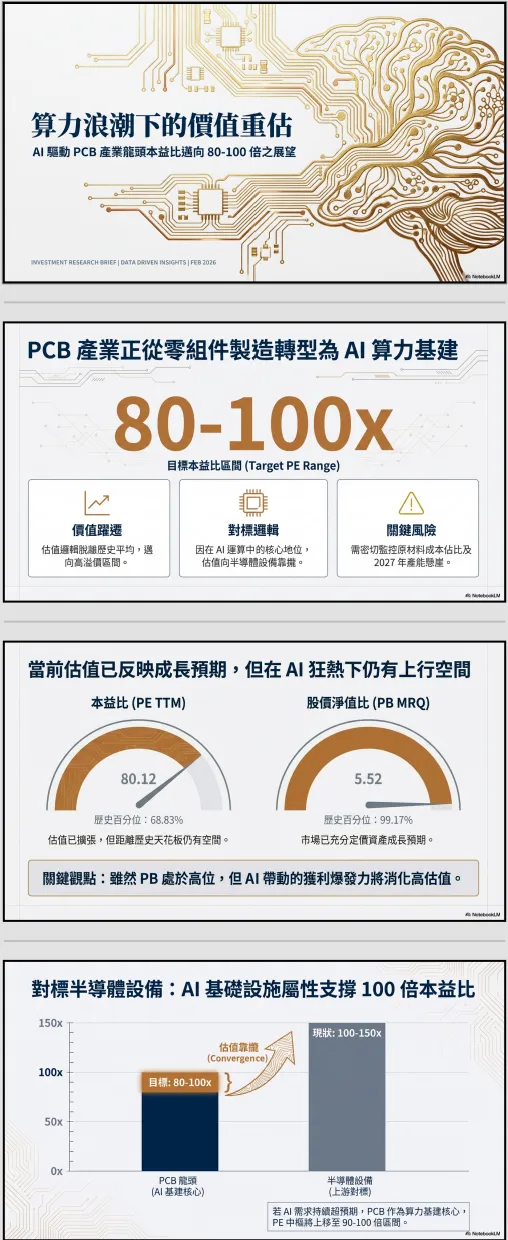

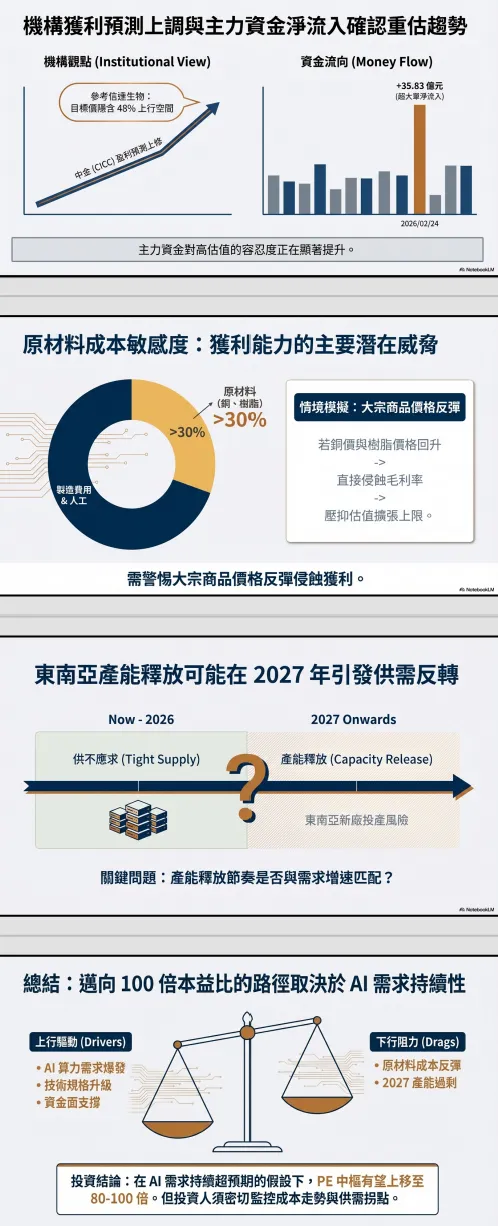

7.2   AI算力需求下，PCB行业龙头的市盈率估值中枢可能进一步上移至80-100倍区间，主要基于以下逻辑：

1. 当前估值水平当前PCB行业PE(TTM)为80.12，处于3年历史百分位68.83%，PB(MRQ)为5.52，处于99.17%分位，显示市场已部分反映成长预期。
2. 对标半导体设备与材料半导体设备龙头当前PE普遍在100-150倍，PCB作为算力基建的核心环节，估值有望向产业链上游靠拢。若AI需求持续超预期，PE中枢或上移至90-100倍。

8. 投资逻辑与风险提示

8.1核心投资逻辑

• 主线一（聚焦龙头）：聚焦在AI算力领域有深厚技术积累和优质客户资源的PCB制造龙头（胜宏、沪电、深南）。它们将最直接地受益于AI服务器市场的高增长和技术溢价。
• 主线二（把握通胀）：关注具备“量价齐升”逻辑的上游材料和耗材环节（生益科技、东材科技、鼎泰高科）。由于其在产业链中具备较高的技术壁垒和议价权，利润弹性往往更大。
• 主线三（关注拐点）：关注从消费电子等领域成功转型至AI服务器/汽车电子领域的二线弹性标的（景旺电子、东山精密等）。新客户的突破和新产能的释放有望带来业绩的显著改善。

8.2风险提示

• 需求不及预期风险：北美云厂商资本开支收缩，或AI算力需求增长放缓，将直接影响行业景气度。
• 技术迭代风险：PCB技术路线发生非预期变化（如CPO技术大规模应用对传统PCB的替代影响），或新技术研发推广不及预期。
• 竞争加剧风险：若行业供给扩张速度超过预期，或新进入者增多，可能导致价格战，侵蚀企业利润。
