LED行业研究分析
2025年全球LED照明市场规模达到约535.73亿美元，同比-4.4%（TrendForce）。中国通用照明市场约2131亿元，同比-11%，智能照明市场约115.73亿美元，同比+19.2%，健康照明增速+22%，低空照明新增订单占比15%。LED显示全球市场达到约485.73亿元，基本持平，Mini LED背光出货约1300万台（TV占75%），Mini/Micro LED显示市场超120亿美元，同比+65%。
行业概述与产业链分析
1
LED行业概述
LED 概述LED（Light Emitting Diode，发光二极管）是一种基于半导体技术的固态光源，它通过电致发光原理将电能直接转换为光能。与传统的白炽灯和荧光灯相比，LED具有诸多优点，如高效率、长寿命、低能耗、小型化以及快速响应等特性，因此在照明和其他显示应用中得到了广泛的应用。
1. 工作原理
（1）基本构造
LED的核心是由p型半导体和n型半导体组成的PN结。当电流通过这个结构时，在PN结处会发生电子与空穴的复合过程，释放出能量以光子的形式发出可见光或其他形式的电磁辐射。
（2）发光机制
根据所用材料的不同，LED可以发出不同颜色的光，比如红、绿、蓝等。这是因为不同的半导体材料拥有不同的带隙宽度，决定了它们所能发射光子的能量级别，进而影响到光的颜色。
2. 技术特征
（1）高效节能
相比于传统光源，LED能够更有效地将电能转化为光能，减少了能量损耗，从而实现了更低的功耗。
（2）长寿耐用
由于没有易碎的灯丝或玻璃外壳，LED通常比传统灯具更加坚固，并且其使用寿命可达数万小时以上。
（3）环保友好
不含汞等有害物质，废弃后对环境的影响较小；同时，由于其高效的能源利用率，也有助于减少碳排放。
（4）色彩丰富
可以通过改变使用的半导体材料来获得各种颜色的光，而且还可以通过混色技术实现白色光。
（5）体积小巧
适合用于紧凑型设计的产品中，例如手机显示屏、汽车指示灯等。
（6）快速开关
启动时间非常短，几乎瞬间就能达到全亮度，非常适合需要频繁开关的应用场景。
3. 应用场景
（1）通用照明
家庭、商业场所及公共设施中的室内和室外照明系统越来越多地采用LED灯具。
（2）背光源
液晶显示器（LCD）、电视屏幕、笔记本电脑和平板设备等显示装置普遍使用LED作为背光源。
（3）信号指示
交通信号灯、汽车尾灯、刹车灯等安全警示标志也大量采用了LED。
（4）装饰照明
节日彩灯、建筑外墙亮化工程等领域利用LED创造出丰富多彩的效果。
（5）专业照明
医疗手术室、摄影工作室等特殊场合对光线质量要求较高的地方也开始更多地选择LED光源。
4. 发展历程
（1）早期探索
1907年，英国马可尼实验室的亨利·约瑟夫·朗德发现向碳化硅晶体施加电压会发出淡黄色光。1927年，俄罗斯的奥列格·弗拉基米罗维奇·洛塞夫发表相关论文，但之后几十年进展缓慢。
（2）商业化起步
1961年，能发射红外光的LED出现。1962年，GE、Monsanto、IBM的联合实验室开发出发红光的磷砷化镓半导体化合物，LED步入商业化。1972年，尼克·何伦亚克的学生乔治·克劳福德发明了发出黄色光的LED。20世纪70年代，飞兆半导体公司降低了单个LED成本，使之成为商业产品。
（3）技术发展
1987-1990年，Cree推出世界首款商用蓝光芯片。1993年，日本科学家中村修二研制出具备商业价值的高亮度蓝光芯片。1994年，蓝色、绿色LED研制成功。1996年，日本Nichia公司成功开发出白色LED，LED照明时代开启。
（4）快速发展
2000-2010年，LED照明变革进入黄金十年，Cree等公司推出一系列有代表性的LED器件。2013年至今，小间距LED显示屏产能逐步释放，Mini LED背光产品开启商用化探索。2014年，赤崎勇、天野浩、中村修二因发明蓝光LED获诺贝尔物理学奖。
2
LED产业链分析
LED 产业链分析LED（Light Emitting Diode，发光二极管）产业是一个高度专业化和技术密集型的行业，涵盖了从原材料供应、芯片制造到封装和最终应用的各个环节。
1. 上游产业：原材料与核心技术组件
（1）衬底材料：
主要包括蓝宝石（Al₂O₃）、碳化硅（SiC）、氮化镓（GaN）等。其中，蓝宝石是最常用的衬底材料之一，特别是在高亮度LED中。中国是全球最大的蓝宝石衬底生产国之一。
（2）外延片：
外延片是在衬底上生长的一层薄而均匀的半导体材料层，这是制造LED芯片的关键步骤。MOCVD（金属有机化学气相沉积）设备是制备高质量外延片的核心装备，投资成本较高。
（3）荧光粉：
用于白光LED的制作，通过吸收部分蓝光并重新发射出黄光，混合后形成白光。荧光粉的质量直接影响到LED的颜色一致性和光效。
（4）其他材料：
包括电极材料、封装胶水、反射杯等辅助材料，这些对于提高LED产品的性能至关重要。
2. 中游产业：LED芯片制造与封装
（1）LED芯片制造
这一环节的技术含量最高，投资额也较大。主要涉及将外延片切割成单个LED芯片，并进行初步测试。全球范围内，台湾地区、中国大陆以及韩国的企业在这个领域占据重要地位。
（2）LED封装
封装是指将裸露的LED芯片组装到支架或其他基板上，并添加必要的光学元件如透镜或反射器。封装不仅保护了内部结构，还优化了光输出特性。根据不同的应用场景，可以分为传统SMD封装、COB（Chip On Board）封装等形式。
3. 下游产业：应用领域与终端用户
（1）通用照明
家庭、商业场所及公共设施中的室内和室外照明系统越来越多地采用LED灯具。随着人们对节能环保意识的增强，LED照明市场持续扩大。
（2）显示屏
包括LCD背光源、LED大屏幕显示等。特别是Mini-LED和Micro-LED技术的发展，为高端显示器提供了更好的画质表现。
（3）汽车照明
汽车前大灯、尾灯、内饰氛围灯等逐渐被LED所取代，因为它们具有更长的寿命、更快的响应速度以及更高的设计灵活性。
（4）特殊照明
如医疗手术室、植物工厂等领域对光线质量要求较高的地方也开始更多地选择LED光源。
市场分析与竞争格局
2025年全球LED市场呈现总量微降、结构分化，高端显示与智能照明成核心增量，产业加速向价值战+头部集中转型。以下为结构化要点：
1.LED市场规模
- 全球LED照明：约535.73亿美元，同比-4.4%（TrendForce）。
- 中国通用照明：约2131亿元，同比-11%。
- 智能照明：约115.73亿美元，同比+19.2%。
- 健康照明：增速+22%；低空照明新增订单占比15%。
- LED显示：全球约485.73亿元，基本持平；Mini LED背光出货约1300万台（TV占75%）。
- Mini/Micro LED显示：超120亿美元，同比+65%。
2.LED竞争格局
（1）上游芯片
三安光电、华灿光电、乾照光电、兆驰股份等主导，GaN-on-Si与深紫外技术突破；产能向东南亚转移规避关税。
- 中游封装：国星光电、晶台、木林森等推进MIP封装面板化，向“芯片+模组”垂直整合，利润向高端封装材料转移。
（2）下游应用
- 显示：利亚德、洲明、雷曼等加速MIP与COB；面板巨头（TCL华星、京东方）跨界入局MLED。
- 照明：木林森、佛山照明、欧普等从产品向智能场景方案升级。
- 车载：Mini LED背光在小米、理想等车型增长显著。
- AR/VR：雷鸟创新、利亚德等推Micro LED AR眼镜，JBD、雷鸟获超10亿元融资。
- 集中度：封装前五大厂商占全球超40%份额，资源向技术与规模优势企业聚集。
3.LED技术特征
（1）技术热点：Mini/Micro LED加速渗透TV与车载；MIP封装降本扩产；UV LED在消杀、医疗应用增长；全光谱+AI提升健康照明体验。
（2）竞争逻辑：从价格战转向价值战，利润向上游高端芯片、先进封装、下游方案集中。
（3）产业整合：龙头垂直整合，中小企业深耕细分；出海与本地化产能布局提速。
（4）需求升级：从“光替代”到“光价值”，智能、健康、车载、低空照明成增长引擎。
4.LED市场未来预测（2026-2027）
（1）市场：全球LED照明规模约550-580亿美元，智能照明增速维持15%+；Mini/Micro LED显示规模突破200亿美元。
（2）技术：Micro LED AR眼镜、车载Mini RGB背光、MIP封装规模化降本，渗透率快速提升。
（3）竞争：头部集中度进一步提升，跨界融合（面板+LED、AIoT+照明）重塑格局。
（4）风险：宏观波动、贸易壁垒、技术路线迭代与价格战反复。
5.LED发展趋势
当前LED行业正处于从“规模扩张”向“价值深耕”转型的关键期。虽然通用照明市场受宏观经济影响面临挑战，但在“双碳”政策、智能化升级和细分场景需求的驱动下，整个产业正呈现出技术跨界融合、应用场景多元化、以及价值链重构的态势。
（1）技术演进：Micro/Mini LED成为核心增长极
传统的通用照明（白光LED）竞争已进入红海，而以 Mini/Micro LED 为代表的高端显示技术正在重塑产业格局。
（Ⅰ）Mini LED迈向全彩时代： 2026年被视为Mini LED背光技术从单色向全彩跨越的关键节点。特别是RGB-Mini LED技术，通过红绿蓝三色芯片直接发光，摆脱了对彩色滤光片的依赖，在电视、显示器等大屏领域提供了更优质的视觉体验，出货量保持高速增长。
（Ⅱ）Micro LED多点开花： 虽然在中尺寸屏幕（如平板）上仍面临成本挑战，但Micro LED在超大尺寸（100寸以上）和超小尺寸（AR/VR、智能穿戴）领域优势明显。特别是在AI眼镜和头戴式设备的推动下，Micro LED因其高亮度和微型化特性，被视为未来人机交互的重要入口。
（Ⅲ）上游材料突破： 氮化镓（GaN）、碳化硅（SiC）基板以及量子点技术的应用，显著提升了光源的能效和显色指数，使光线更接近自然光。
（2）应用场景：从单一照明到“光+X”的跨界融合
LED不再仅仅是提供亮度的工具，而是成为了各种场景解决方案的核心组件。
（Ⅰ）智慧互联节点： 在智慧城市和新基建的推动下，LED路灯和显示屏正集成5G微基站、环境传感器、安防摄像头等功能，变身为“城市物联网终端”，实现能源管理、安防监控等多重价值。
（Ⅱ）健康与生物效应： “人因照明”从概念走向标配。针对不同人群（如儿童护眼、老人防跌倒）和不同时间段（模拟日出日落调节人体节律）的动态光谱调节技术被广泛应用。无频闪、高显色指数的产品成为高端住宅、医院和学校的首选。
（Ⅲ）新兴赛道崛起： 包括低空经济（航空照明）、深海探测、植物工厂（农业照明）以及车载舱显等新赛道，为LED技术开辟了巨大的增量空间。
（3）市场分化：存量博弈与消费升级并存
目前的市场呈现明显的K型分化趋势：
（Ⅰ）工业照明提速： 随着工业4.0推进，工厂对高光效、长寿命、耐腐蚀的LED照明需求增加，以降低运营成本。
（Ⅱ）出口结构优化： 中国LED产品出口正从单纯的“价格优势”转向技术输出，加速布局“一带一路”及RCEP成员国市场。
（4）商业模式：从卖产品到卖服务
面对激烈的同质化竞争，头部企业正在探索新的盈利模式：
（Ⅰ）服务化转型： 探索“产品即服务”（PaaS）模式，如合同能源管理（节能分成），将一次性销售转化为长期服务收益。
（Ⅱ）数据价值挖掘： 利用照明设施作为城市感知节点，收集数据并提供增值服务。
?
LED封装材料
1.封装形式

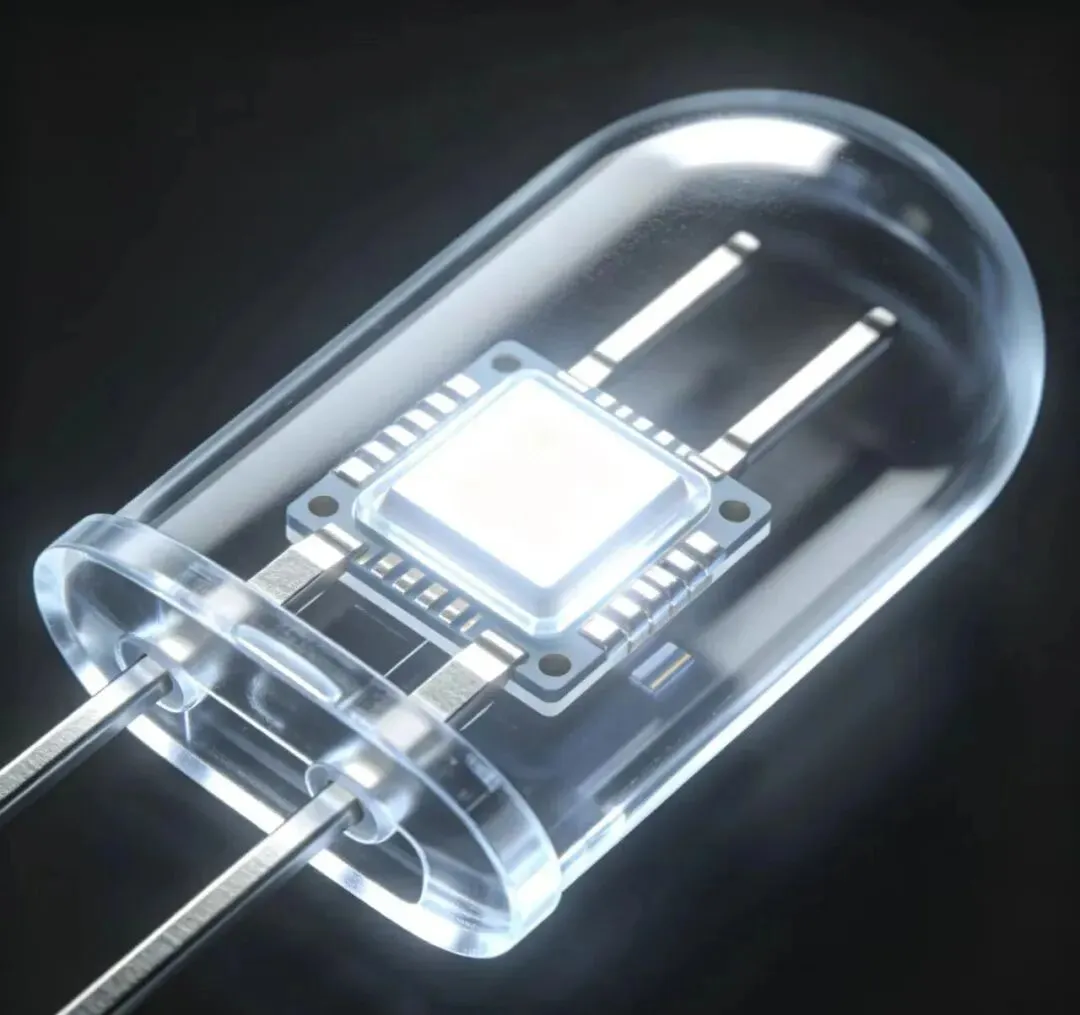

（1）直插式封装
- 这是比较传统的封装形式。它的引脚是直插型的，像常用的草帽型LED就属于直插式封装。其形状像草帽，发光角度较大，一般用于指示灯、交通信号灯等对空间指向性要求不高的场合。

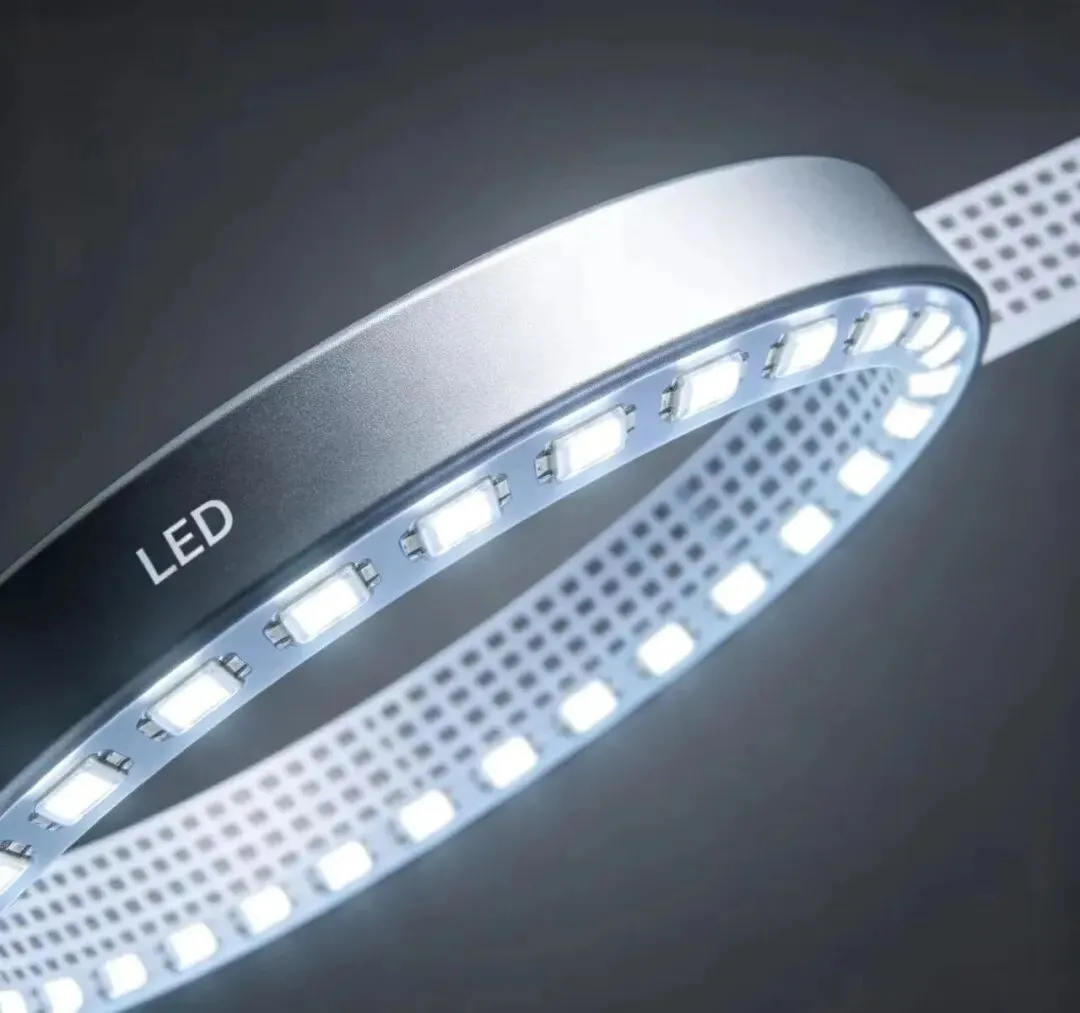

（2）贴片式封装
- SMD（Surface Mounted Device）封装是一种表面贴装的封装形式。它体积小，适合自动化生产，能实现高密度的安装。例如，常见的0603、0805等封装规格，被广泛应用于显示屏、手机背光灯等电子产品中，因为这些应用场景需要小型化、轻薄化的元件。

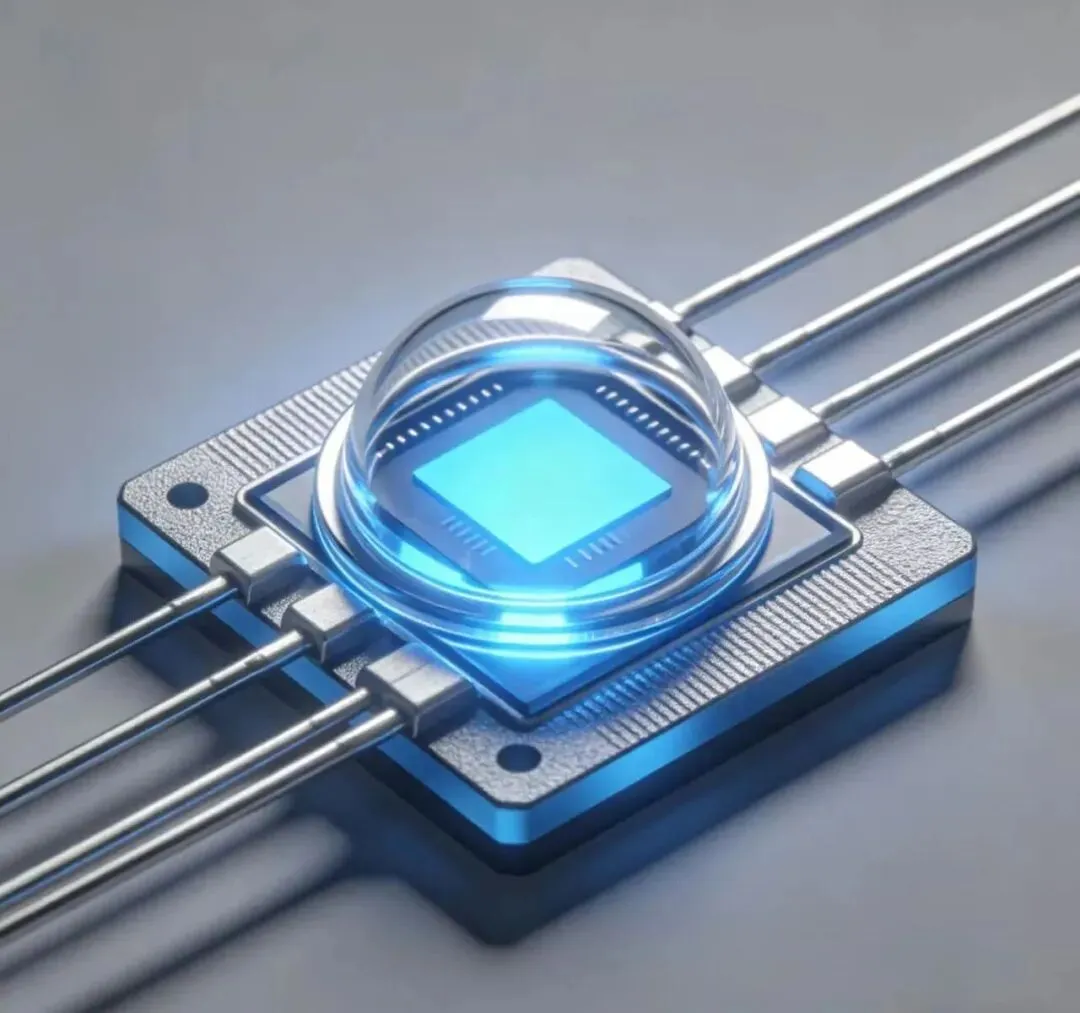

（3）大功率封装
- 为满足高亮度照明等大功率应用需求。这种封装形式有更好的散热设计，一般会带有金属散热片或者陶瓷散热基座，以保证芯片在高功率工作状态下能有效散热。可以用于路灯、汽车大灯等大功率照明设备。
（4）COB（Chip On Board）封装
- 是将多个LED芯片直接封装在一块基板上。这种封装形式发光面是一个整体，光斑均匀，出光效率高，在室内照明灯具、舞台灯等需要大面积均匀发光的场景中应用广泛。
2.封装材料
01
导电胶EP5860/EP5841/EP5032
蕞达EP5860/EP5841/EP5032是银填充环氧树脂导 电胶，专门设计用于不同尺寸与功率的LED芯片与基板之间的导电连接，确保电流在芯片和基板之间顺畅流通，同时将芯片工作时产生的热量有效地传导到基板上，再通过基板散发到空气中，降低芯片工作温度，提高LED的稳定性和寿命。
02
绝缘胶EP2020
蕞达EP2020是一款光学级环氧树脂粘合剂，粘结力强，低光衰，适用于发光二极管包括白光、双线蓝光、绿光、红光、黄光等粘结。03
绝缘胶EP5843
蕞达EP5843是一款单组份绝缘型环氧树脂粘合剂，适合高速点胶与丝网印刷，是小型LED组件组装的理想选择。
