过去一周，基础设施领域关键信息：
存储芯片进入超级周期：DRAM合约价环比涨幅达90%-95%，NAND闪存上涨55%-60%，HBM产能已100%售罄，供需失衡成为AI算力扩张的核心瓶颈。
数据中心建设面临电力约束：美国数据中心电力需求预计到2028年将占全国总用电量的12%，选址策略从 土地优先 转向 电力优先，液冷技术从可选变为必选。
全球半导体投资创历史新高：2026年全球芯片设备支出预计达1350亿美元，同比增长9%，2nm制程转型推动资本密集度大幅提升。
一、存储芯片：AI需求引爆超级周期 二、数据中心：电力约束下的战略转型 三、半导体设备：2nm制程推动资本狂欢 四、地缘政治：全球供应链重构加速 五、技术前沿：液冷与先进封装突破 六、投资洞察与风险提示
一、存储芯片：AI需求引爆超级周期
1.1 价格涨幅创历史纪录

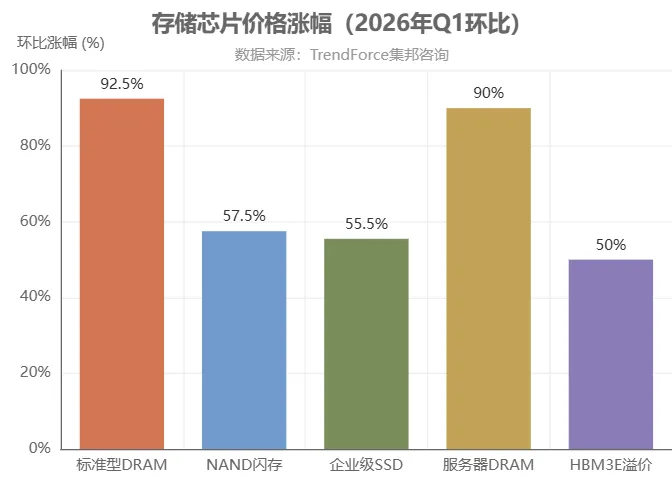

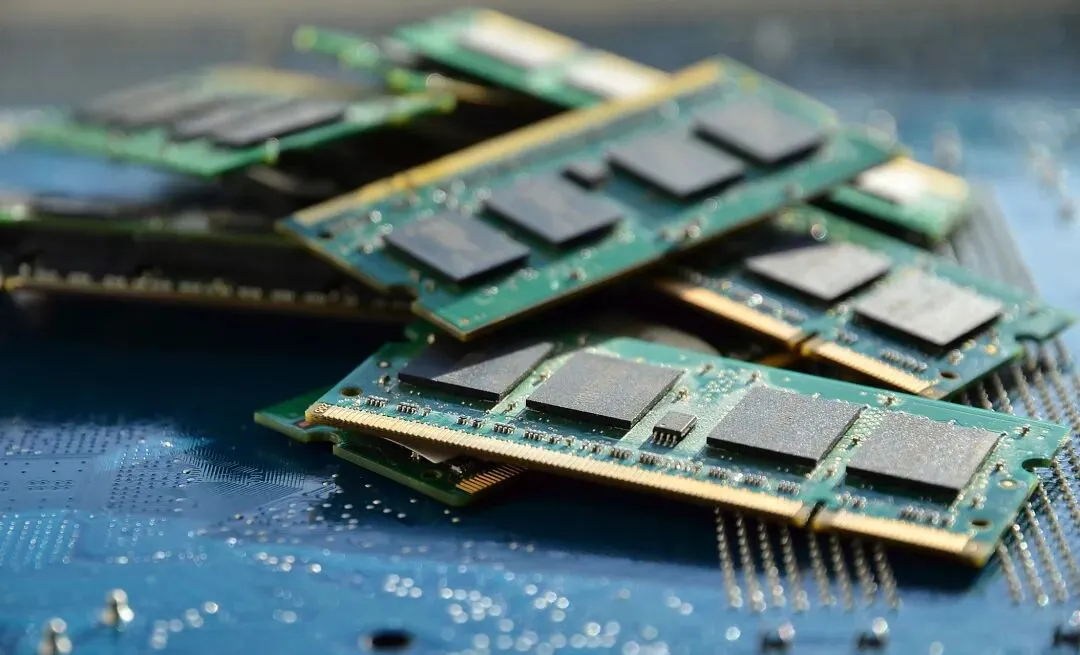

根据TrendForce2月13日发布的最新报告，2026年第一季度存储芯片价格涨幅远超预期：
- 标准型DRAM合约价
环比涨幅从55%-60%上调至 90%-95% ，部分现货市场涨幅已达170%。 - NAND闪存合约价
环比涨幅从33%-38%上调至 55%-60% ，企业级SSD季度涨幅达53%-58%。 - 服务器DRAM
环比涨幅超过90%，HBM3E价格维持20%上调计划，但实际溢价已达 50%以上。
1.2 产能全面告急
美光科技在2月5日的财报电话会上确认：HBM产能2026年已100%售罄，仅能满足核心客户50%-67%的需求。铠侠（Kioxia）2月3日宣布：2026年NAND闪存产能已全部售罄，2027年产能也已被预订40%以上，对新客户实行配给制。
1.3 HBM4供应链格局

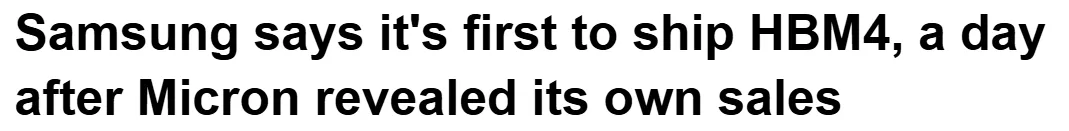

三星和SK海力士在HBM4技术上均已实现量产准备，但竞争焦点从峰值性能转向 量产良率：
- SK海力士
凭借成熟的HBM3E经验，在良率和成本控制上占据优势，预计将获得Nvidia Rubin GPU的多数订单。 - 三星
展示了更高的峰值速度（采用1c DRAM和先进封装），但在良率和盈利能力上面临挑战。 - Nvidia态度变化
由于三星和SK海力士面临产能和良率限制，Nvidia可能放松HBM4规格要求，以确保供应链稳定。
1.4 产业影响分析
存储芯片超级周期的背后是 结构性供需失衡：
- 需求侧
AI大模型训练所需的内存带宽呈指数级增长，单台AI服务器的DRAM容量是传统服务器的10-20倍。 - 供给侧
HBM生产需要专用的TSV（硅通孔）工艺，产能转换周期长达12-18个月，无法快速响应需求爆发。 - 库存策略转变
三星和SK海力士已启动 风险生产 ，在最终认证前就投入晶圆生产，以缩短交付周期。
二、数据中心：电力约束下的战略转型

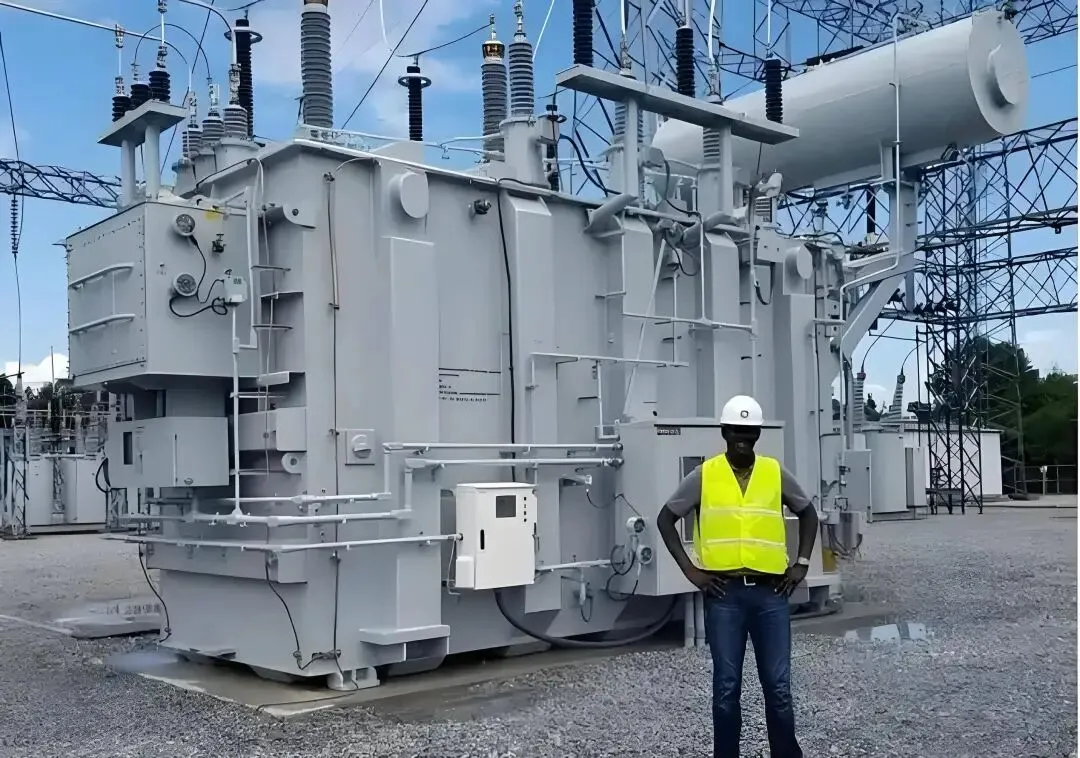

2.1 电力需求爆发式增长
Industrial Info Resources的最新分析显示：美国数据中心电力需求到2028年可能占全国总用电量的12% ，较当前水平增长三倍。到2030年代初，仅美国市场的数据中心负载预计将增加 166吉瓦（GW） ，相当于当前全美数据中心总负载的7倍。
2.2 选址逻辑根本性改变
数据中心的选址不再取决于土地成本，而是取决于电力供应。Enerdatics CEO Mohit Kaul
- 核心市场饱和
PJM（宾夕法尼亚-新泽西-马里兰互联电网）和ERCOT（德克萨斯州电力可靠性委员会）等传统枢纽的电网接入排队时间已超过3年。 - 新兴区域崛起
开发商转向西德克萨斯、中西部农业区等电力优先市场，当地拥有充足的可再生能源和宽松的并网政策。 - 比特币矿场转型
高耗能的比特币矿场正在重新定位为AI和高性能计算设施，以捕获更高价值。

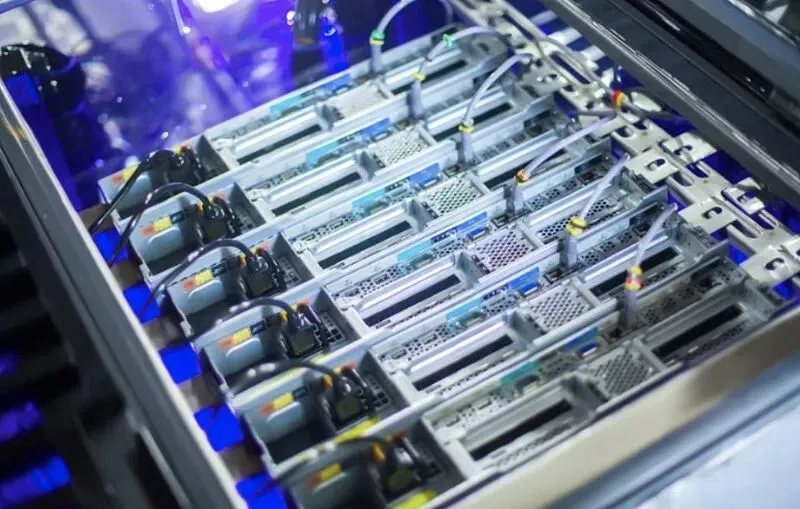

2.3 液冷技术从可选到必选

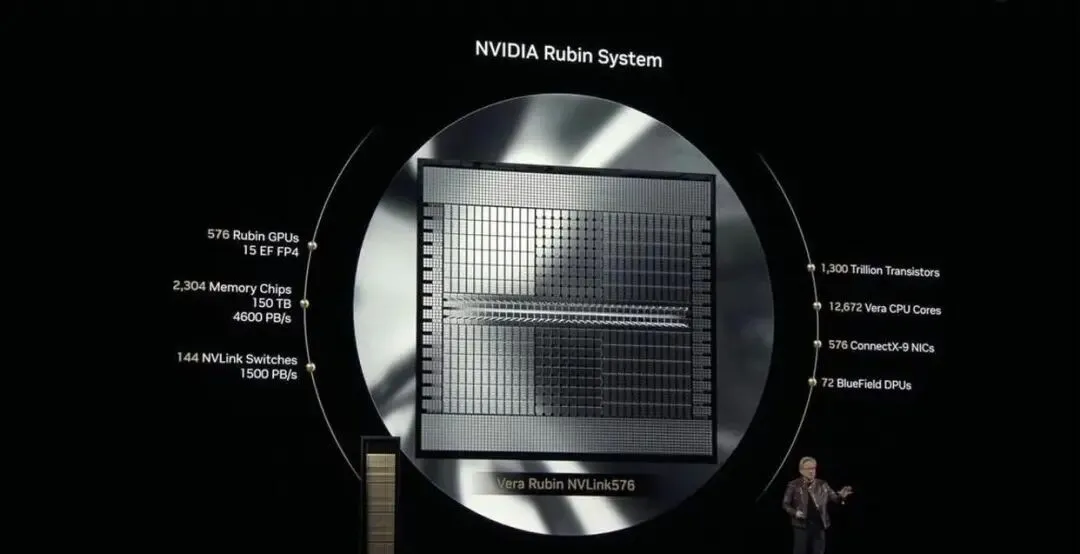

随着Nvidia Rubin架构AI芯片功率突破 1950W（热流密度达2.8W/cm²），远超风冷0.3W/cm²的物理极限，液冷成为高密度算力的唯一选择：
- 技术路径
冷板式液冷快速普及，浸没式液冷在超大规模AI集群中取得突破。 - 经济效益
液冷可将数据中心PUE（电能利用效率）降至1.15-1.25，1000机柜规模的智算中心年节电超过 8000万度，投资回收期缩短至2年以内。 - 市场规模
2026年国内液冷市场规模预计从400亿元跃升至 1050亿元，全球达165亿美元，年复合增长率59%。
2.4 大型科技公司资本支出狂潮

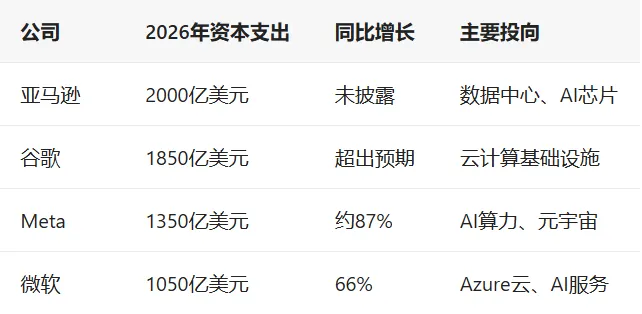

四家美国科技巨头2026年资本支出预算合计达 6500亿美元，创下世纪性投资纪录：
这四家公司的合计支出，超过了美国21家最大工业企业（包括埃克森美孚、英特尔、沃尔玛等）2026年预计总支出（1800亿美元）的 3.6倍。
三、半导体设备：2nm制程推动资本狂欢
3.1 支出规模创历史新高
根据SEMI的最新预测，2026年全球芯片设备支出将达到 1350亿美元，同比增长9%，较两年前增长近25%。这一千亿周期的核心驱动力是向2nm制程的技术转型。
3.2 技术复杂性大幅提升
Lam Research在1月28日的财报电话会中指出：现代芯片的制造步骤数量几乎翻倍。具体对比：
- 2nm制程
需要超过90个掩模步骤，约20次EUV（极紫外光刻）曝光。 - 28nm制程
仅需不到40个制造步骤。
这种技术复杂性的跃升意味着，每个制程节点的转换需要增加 约20% 的设备投资。
3.3 设备商格局分化
- 应用材料（Applied Materials）
受益于原子层沉积（ALD）系统需求，该技术是制造2nm芯片超薄纳米片的关键。公司预计2026年先进封装业务将翻倍至 30亿美元。 - ASML
作为High-NA EUV光刻机的唯一供应商，每台设备售价达 3.8亿美元。公司2026年营收目标为 390亿欧元。 - KLA Corporation
尽管盈利超出预期，但因交货周期延长和保守的WFE定义，股价一度下跌15%。
3.4 地缘政治影响
美国政府的年度工具许可证制度（2月9日生效）为韩国半导体企业在华工厂的设备升级提供了缓冲期，避免了需求断崖。同时，35%的投资税收抵免（ITC）刺激了德州仪器等公司的本土制造投资。
四、地缘政治：全球供应链重构加速
4.1 印度半导体使命2.0
印度政府在2026-27财年预算中宣布 印度半导体使命2.0 ，关键举措包括：
- 财政支持
拨款1000亿卢比（约12亿美元），将总激励框架提升至76000亿卢比。 - 项目进展
已批准10个半导体项目，总投资1.60万亿卢比，分布在6个邦。 - 美光工厂
在古吉拉特邦的半导体制造设施投资2251.6亿卢比，预计满足消费电子、汽车、电信等领域需求。
4.2 德国转向韩国合作
在英特尔暂停欧洲大型晶圆厂计划后，德国萨克森和萨克森-安哈尔特州的代表团正在访问韩国，寻求芯片制造商和供应商的合作。这一转向旨在弥补欧洲先进芯片制造能力的缺口。

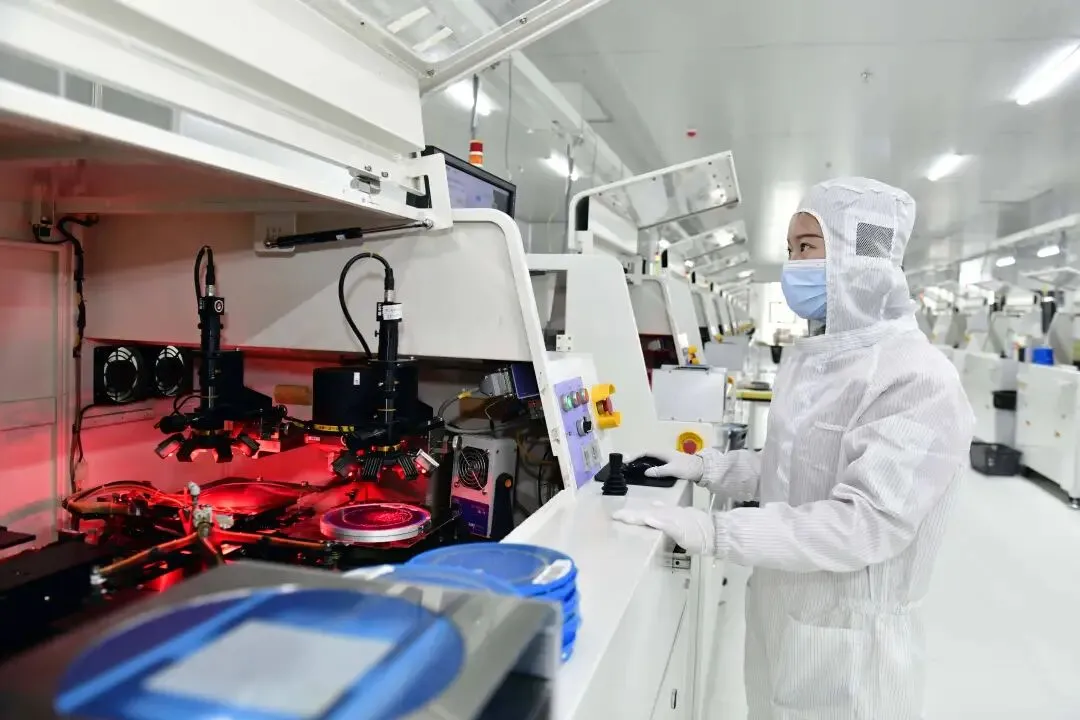

4.3 中国存储产业升级

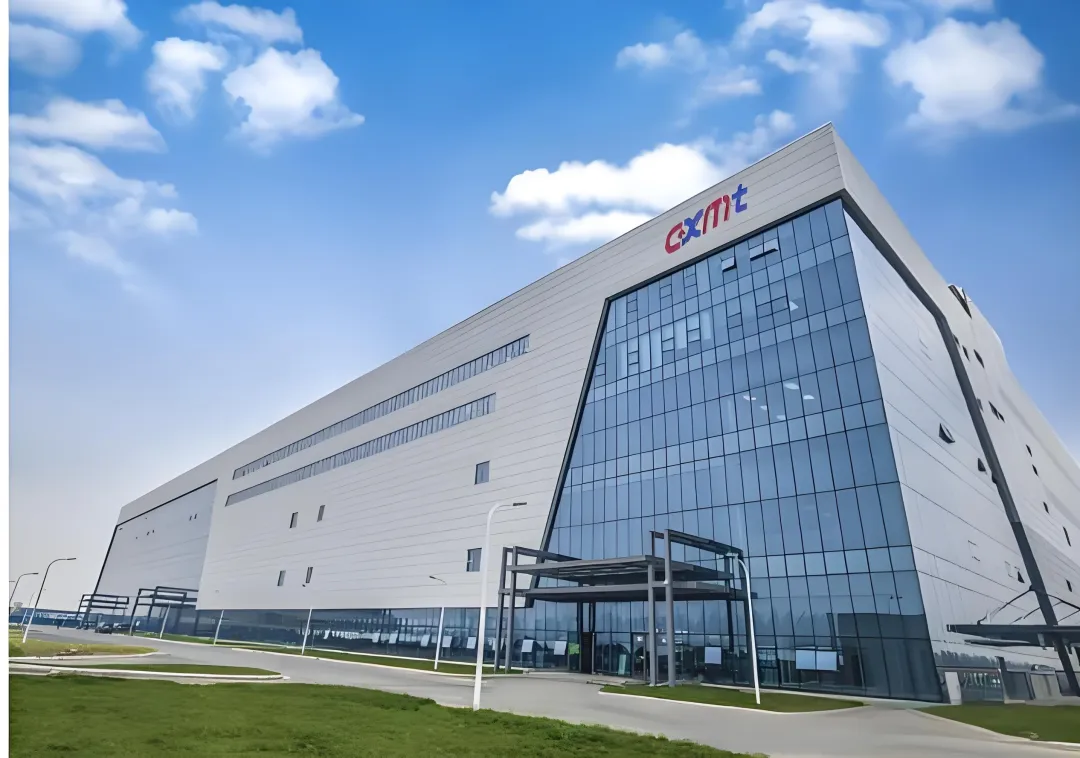

中国领先的存储制造商CXMT和YMTC正在 放弃低价策略，转向高端DRAM和NAND产品，定价已接近甚至超过韩国竞争对手。随着DDR5和LPDDR5良率提升，中国存储企业的盈利能力显著改善。
五、技术前沿：液冷与先进封装突破
5.1 液冷技术产业化
- 腾讯云CIPanel浸没式方案
将散热能耗降低90%，机柜功率密度提升至50kW，PUE低至 1.05。 - 华为「光立方」全光架构
用光纤替代铜缆，使四川电信年省电25万度，光纤能耗仅为铜缆的1/5。 - 标准化进展
ODCC计划2025年发布《液冷布线系统技术白皮书》，英伟达从被动适配转向主动定义液冷标准。
5.2 先进封装成为性能关键
随着芯片尺寸接近物理极限，先进封装成为提升性能的主要路径：
- 2.5D/3D封装
HBM4采用更密集的堆叠技术，带宽目标达 11Gbps。 - 混合键合（Hybrid Bonding）
实现更高密度的芯片互联，但良率挑战依然存在。 - 国产化突破
中微公司Primo DC-R刻蚀机通过长江存储232层3D NAND量产验证，核心零部件国产化率达70%。
六、洞察与风险提示-仅供参考, 无任何投资建议！
6.1 核心逻辑
- 存储芯片
关注HBM供应链（三星、SK海力士、美光）和国产替代机会（CXMT、YMTC）。 - 数据中心
液冷产业链（冷板、管路、泵阀）和电力基础设施（变压器、不间断电源）。 - 半导体设备
2nm制程关键设备商（ASML、应用材料）和国产设备突破（中微公司、北方华创）。
6.2 风险因素
- 技术风险
2nm制程良率不及预期，可能导致设备投资回报周期延长。 - 政策风险
美国对华芯片出口限制升级，可能打乱全球供应链布局。 - 市场风险
AI需求增长若放缓，可能引发产能过剩和价格回调。
6.3 未来一周关注点
- 2月14-16日
SEMICON Korea展会，关注HBM4和先进封装技术进展。 - 2月17日
中国「算力互联互通」首批节点招标结果公布。 - 2月18-20日
全球半导体设备商会财报季，关注资本支出指引调整。
