一、行业简介

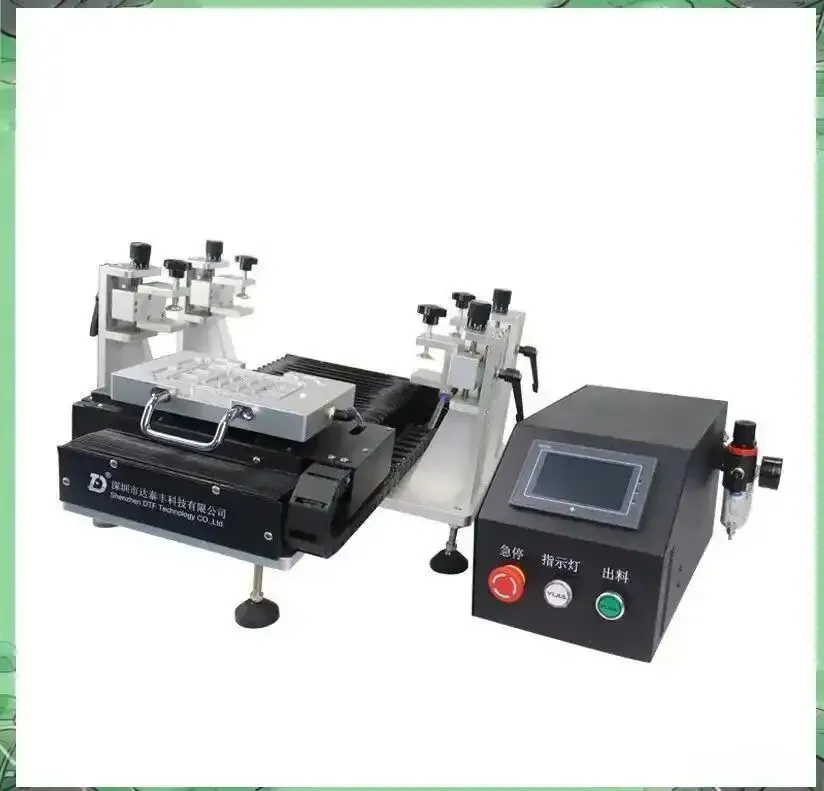

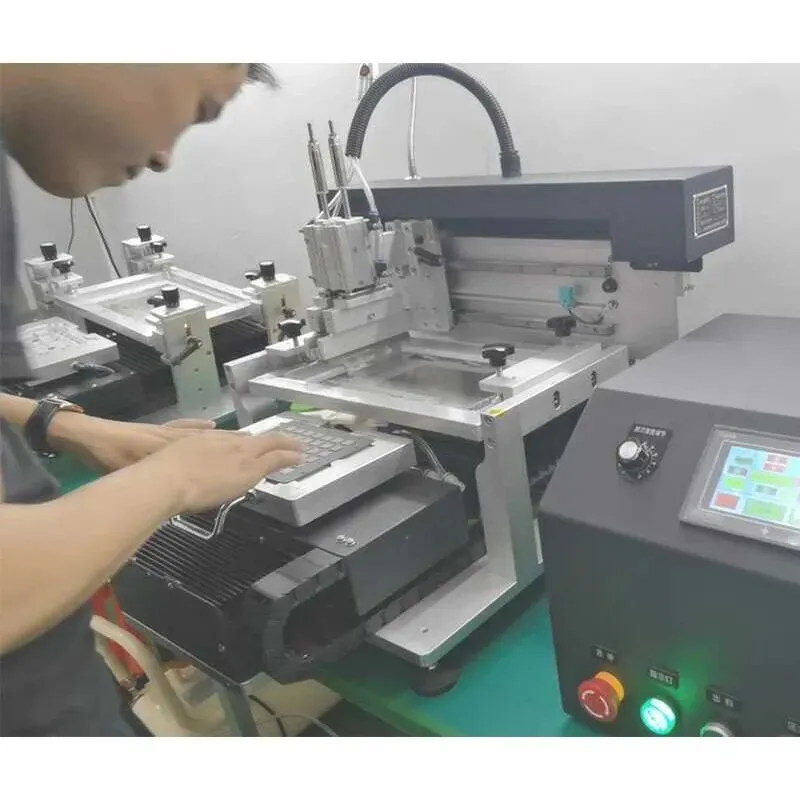

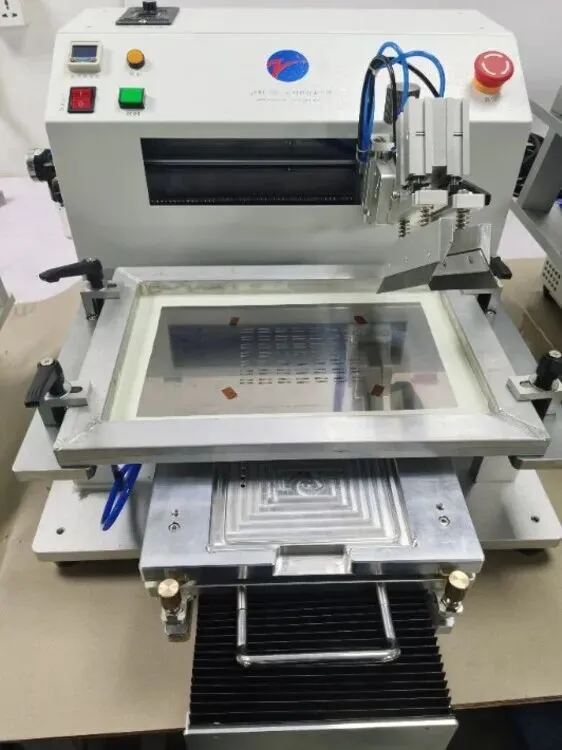

芯片植球机是半导体封装与电子制造领域中的关键设备，主要用于在晶圆、基板或芯片的焊盘上精准植入微米级焊球，以形成电气互连的凸点。该设备是倒装芯片（Flip-Chip）、球栅阵列（BGA）、晶圆级封装（WLP）及系统级封装（SiP）等先进封装技术中的核心工艺装备。
随着芯片I/O数量激增、尺寸微缩及3D堆叠需求爆发，植球机正从传统的基板级处理向晶圆级、芯片级高精度植球演进，技术壁垒持续提高，成为衡量半导体封装产线自动化与良率控制能力的重要指标。
二、市场规模
表1：2025年全球及中国芯片植球机市场规模
| 维度 | 2024年规模 | 2025年预测规模 | 同比增长率 | 核心驱动因素 | 细分结构（2025E） |
|---|---|---|---|---|---|
| 全球市场规模 | 约 0.67 亿美元 | 约 0.73 亿美元 | 约 9.0% | 晶圆级封装（WLP）普及、HBM扩产 | 全自动设备占52%，半自动占48% |
| 中国市场规模 | 约 48.7 亿元人民币 | 约 55.0 亿元人民币 | 约 12.9% | 国产替代政策、封测产能扩张 | 全自动植球机占比72.4%，高端机型占比40.2% |
| 价格趋势 | 高端设备>$200万/台 | 高端设备>$220万/台 | 小幅上涨 | 技术复杂化、配置升级 | 中低端设备价格因国产竞争下降，高端设备维持高价位 |
| 应用分布 | - | - | - | 制程微缩 | 300mm晶圆应用占比45%，200mm占比35% |
数据洞察：2025年全球市场在晶圆级封装和先进封装需求驱动下稳健增长，而中国市场受益于本土晶圆厂（长江存储、长电科技等）的持续扩产，增速显著高于全球。
全自动植球机因其高吞吐量（UPH>1200片/小时）和高精度（±15μm）成为市场主流，高端机型（支持<0.3mm微球）增速最快，预计2025年销售额同比增长28.9%。
三、生产工艺
芯片植球机的核心工艺在于利用真空吸附、模板印刷或精密点胶技术，将预成型焊球或锡膏精准放置于焊盘上。主流的晶圆级植球工艺采用金属模板印刷助焊剂与真空植球相结合的方式，确保微球在回流焊后形成圆润、一致的凸点。
表2：芯片植球机核心生产工艺流程及技术
| 工艺环节 | 核心技术 | 关键设备/参数 | 技术难点 | 2025年目标指标 |
|---|---|---|---|---|
| 上料与对位 | 晶圆Mapping与预对位 | 机械手、CCD视觉、Aligner | 晶圆翘曲补偿、高精度定位 | 定位精度±1μm，Mapping速度<5s |
| 助焊剂涂敷 | 模板印刷/点胶 | 金属模板、刮刀、点胶阀 | 膜厚均匀性、助焊剂活性控制 | 涂敷厚度10-20μm，均匀性±2μm |
| 微球植入 | 真空吸附/模板植球 | 吸嘴阵列、植球头、真空发生器 | 微球堵塞、多球/漏球控制 | 植球精度±15μm，良率>99.9% |
| 回流与固化 | 热风回流/激光回流 | 回流炉、加热模块、温度曲线 | 热应力控制、氧化防止 | 峰值温度245±5℃，回流时间60-90s |
| 检测与清洗 | AOI视觉检测、去残留 | 光学传感器、清洗剂喷淋 | 缺陷识别、助焊剂残留 | 检测速度>1000点/秒，残留率<0.1% |
工艺解析：2025年的技术焦点是高深宽比填充和超微间距植球。在HBM和Chiplet制造中，植球机需实现多层芯片的堆叠互连，对植球间距的要求已进入微米级（<100μm）。
同时，无铅焊料（如SAC305）的普及对回流温度曲线控制提出了更高要求，设备需具备快速升降温能力以防止芯片热损伤。模板植球技术因效率高、一致性好在量产中占主导，而真空吸附法则在柔性生产和多品种切换中更具优势。
四、产品成本结构
芯片植球机属于典型的技术密集型产业，单台高端12英寸全自动植球机售价可达200-300万元。其成本构成中，核心子系统采购（如运动控制模块、视觉系统、真空系统）和研发摊销占据最大比重。
表3：芯片植球机成本构成分析（以高端12英寸设备为例）
| 成本项目 | 占比(%) | 关键原材料/费用 | 2025年成本变动趋势 |
|---|---|---|---|
| 核心子系统采购 | 45-50% | 伺服电机、编码器、CCD相机、真空泵 | 受地缘政治及进口限制，高端部件成本上浮10-15% |
| 研发与认证摊销 | 20-25% | 工艺开发、客户验证、软件算法 | 随着AI功能集成，软件研发成本占比提升 |
| 制造与组装 | 15-20% | 精密机加工、钣金、线缆、洁净室组装 | 自动化产线投入降低人工占比，但精密加工成本高 |
| 销售与售后 | 10-15% | 安装调试、备件库存、技术培训 | 随着设备复杂度增加，售后技术支持和维护成本略增 |
成本洞察：2025年，随着国产零部件（如部分传感器、电机）的突破，国产设备商的物料成本有望下降15-20%。然而，高端视觉系统和精密运动控制模块仍严重依赖进口，导致整体BOM（物料清单）成本难以大幅压缩。设备全生命周期成本中，耗材更换（如植球钢网、吸嘴）和维保服务约占设备总拥有成本（TCO）的30-40%。
五、上下游产业链
芯片植球机位于半导体设备产业链的中游，上游为核心部件和材料，下游对接封装测试厂（OSAT）、IDM和晶圆代工厂（Foundry）。
表4：芯片植球机产业链
| 产业链环节 | 代表企业/产品 | 核心价值 | 议价能力 | 2025年发展趋势 |
|---|---|---|---|---|
| 上游-核心部件 | 基恩士（传感器）、发那科（伺服电机）、SMC（真空发生器） | 高精度电气与机械控制 | 极强（技术垄断） | 国产传感器与电机替代加速，但高端市场仍由外企主导 |
| 上游-材料/耗材 | 千住金属（焊球）、阿尔法（助焊剂）、Indium（锡膏） | 反应材料与工艺环境 | 强（寡头垄断） | 高纯度微球与无卤助焊剂需求增长 |
| 中游-整机制造 | SHIBUYA, K&S, 上海微松, 凯格精机 | 设备集成与工艺解决方案 | 中等（寡头竞争） | 国际巨头垄断高端，本土企业抢占中低端及特色市场 |
| 下游-应用 | 日月光、长电科技、通富微电、三星、台积电 | 芯片封装与测试 | 极强（买方市场） | 对设备产能（UPH）、良率和OEE（设备综合效率）要求提升 |
产业链解析：上游呈现高度专业化格局，日、美企业在核心零部件（伺服电机、编码器、传感器）领域占据垄断地位，是设备国产化的主要“卡脖子”环节。中游制造由国际巨头主导，但中国厂商（如上海微松、凯格精机）在晶圆级和面板级植球领域已实现突破。下游封装厂对设备的稳定性和吞吐量要求极高，推动了中游制造商的MES（制造执行系统）和SPC（统计过程控制）系统建设。
六、主要企业情况/份额
目前全球芯片植球机市场呈现“日系主导、中国追赶”的竞争格局。日本SHIBUYA、Athlete FA和美国Kulicke & Soffa (K&S)是全球市场的三大巨头，合计占据全球市场份额的54%以上。中国厂商虽然在整体份额上仍较小，但在特定领域（如晶圆级植球、测试分选）已实现技术突破。
表5：2025年全球芯片植球机主要企业市场份额
| 企业名称 | 全球市场份额 | 中国市场地位 | 核心产品/优势 | 2025年战略动向 |
|---|---|---|---|---|
| SHIBUYA (日本) | ~25% | 绝对领导者 | 晶圆级植球机龙头，高端逻辑/存储市场垄断 | 巩固高端市场，推广多腔体集成解决方案 |
| Athlete FA (日本) | ~15% | 重要参与者 | 全自动植球机专家，精密控制技术领先 | 深耕先进封装，发力高深宽比植球 |
| Kulicke & Soffa (美国) | ~14% | 细分龙头 | 封装设备巨头，植球与键合设备协同 | 专注先进封装，发力HBM和Chiplet市场 |
| 上海微松 (中国) | ~5% (全球) | 国产晶圆级龙头 | 晶圆级植球设备、自动物料传输系统 | 切入先进制程产线，推进7nm及以下工艺验证 |
| 凯格精机 (中国) | ~3% (全球) | 国产SMT龙头 | 精密印刷设备、点胶设备、植球机 | 拓展先进封装和第三代半导体市场 |
竞争格局：全球市场呈现高度集中的寡头垄断格局，前三大厂商（SHIBUYA, Athlete FA, K&S）合计占据全球市场份额的54%以上。国际巨头在先进逻辑和存储产线中仍占据绝对主导，尤其是在7nm以下制程和HBM的高深宽比植球领域。中国厂商虽然全球份额不足10%，但在国内市场凭借政策驱动、本地化服务和性价比优势快速崛起，预计2025年国产设备在中国大陆市场的渗透率将突破35%。
七、行业未来展望
展望2025年及未来，芯片植球机行业将围绕“更高精度、更低损伤、更智能化”三个方向发展。随着3D芯片结构（如HBM、Chiplet）的普及，对植球技术的要求将达到新的高度。
表6：2025-2030年芯片植球机行业技术趋势
| 趋势维度 | 2025年现状 | 2030年预测 | 核心驱动力 | 潜在影响 |
|---|---|---|---|---|
| 技术路径 | 模板植球主导，真空植球辅助 | 激光植球、电镀凸点与植球融合 | 芯片结构3D化与低损伤需求 | 打破传统物理植球极限，实现原子级互连 |
| 智能化 | AI辅助工艺优化渗透率40% | 数字孪生与全自动Recipe生成，预测性维护 | 良率提升与运维成本控制 | 设备OEE（综合效率）提升至95%，无人工厂成为可能 |
| 绿色制造 | 高能耗、高排放 | 低能耗设计、材料回收利用，环保工艺研发 | 欧盟碳关税与ESG要求 | 高污染化学品使用受限，推动绿色植球工艺开发 |
| 国产替代 | 国产化率~35% | 国产化率>60% | 供应链安全与地缘政治 | 本土企业在成熟制程占据主导，并向高端逻辑/存储渗透 |
未来展望：植球技术将与晶圆级封装技术深度融合，以满足HBM和Chiplet对超高密度互连的要求。同时，AI和大数据技术将深度应用于植球机的工艺控制中，实现“自感知、自决策、自执行”的智能制造。预计到2030年，中国本土设备商将在成熟制程（28nm及以上）实现全面替代，并在特定先进制程环节（如SiC植球）实现突破。
