功率半导体产业正处于从硅基器件向宽禁带半导体（SiC、GaN）升级的关键阶段。尽管硅基IGBT和MOSFET凭借成熟工艺与成本优势仍占据市场主导，但SiC和GaN器件在新能源汽车、光伏储能、数据中心等高增长领域的渗透率正加速提升。2025年全球功率半导体市场稳健增长，中国作为最大消费国，市场规模持续扩大，国产化率在IGBT、SiC等环节已取得显著突破。未来五年，技术演进将聚焦于宽禁带半导体的成本下降、8英寸晶圆量产、先进封装创新以及系统级集成。新能源汽车800V高压平台普及和光伏系统效率提升成为核心驱动力，而地缘政治、供应链安全与国际巨头的专利壁垒仍是主要挑战。

1.1. 产业定义与核心价值

功率半导体是专门用于电能转换、功率控制和电力管理的半导体器件，是现代电子装置中实现高效能量处理的核心部件¹。其核心价值在于作为弱电控制与强电运行之间的关键桥梁，通过对电能的变频、变压、变流、功率放大和功率管理等处理，确保各类电子设备的正常运行²。不同于逻辑芯片和存储芯片，功率半导体属于特色工艺产品，其性能演进不依赖极致的线宽微缩和摩尔定律，目前制程基本稳定在90纳米至0.35微米之间，发展的关键在于技术创新、制造工艺升级、封装技术及基础材料的迭代³。

在实现全球“碳中和”目标的进程中，功率半导体的战略意义尤为凸显。具备“绿色节能”功能的功率半导体，是实现能源高效利用的关键技术基础²。其广泛应用于几乎所有电子制造业，特别是新能源汽车、光伏储能、智能电网、工业控制等新兴领域，直接支撑着全球能源结构的绿色转型⁴。以碳化硅（SiC）和氮化镓（GaN）为代表的宽禁带半导体，凭借宽禁带、高热导率、高击穿场强等优异特性，相较于传统硅（Si）基器件，能够显著提升电能转换效率、增加功率密度，并支持系统小型化和轻量化设计，从而在新能源汽车、光伏逆变器、数据中心等高能耗、高要求的应用场景中发挥核心的节能增效作用。

技术演进逻辑清晰地呈现出从成熟的硅基器件向高性能宽禁带半导体发展的路径。尽管宽禁带半导体加速渗透，但硅基功率器件凭借极为成熟的工艺、稳定的性能与显著的成本优势，在2025年乃至更长时期内仍将占据市场主导地位⁷。其技术发展聚焦于“高效化、模块化、定制化”的持续优化，例如IGBT向高电流、低损耗方向迭代，智能功率模块（IPM）渗透率提升，以及MOSFET的定制化与高端化发展，与宽禁带器件在应用场景上形成互补共生的格局⁷。宽禁带半导体的崛起并非对硅基器件的简单替代，而是产业技术路线的升级与补充。SiC在高电压、大电流场景（如新能源汽车主驱、高压输配电）优势显著，而GaN则在中低压、高开关频率场景（如快充电源、数据中心电源）展现出统治力，呈现“SiC主导高压、GaN统治高频”的互补发展格局⁸。这一演进逻辑的根本驱动力，在于下游应用对更高能效、更高功率密度和更小系统体积的持续追求。

1.2. 产业链全景结构与商业模式

功率半导体产业链结构复杂且专业化分工明确，可系统性地划分为上游材料与设备、中游芯片制造与封装、以及下游多元应用三个主要环节。

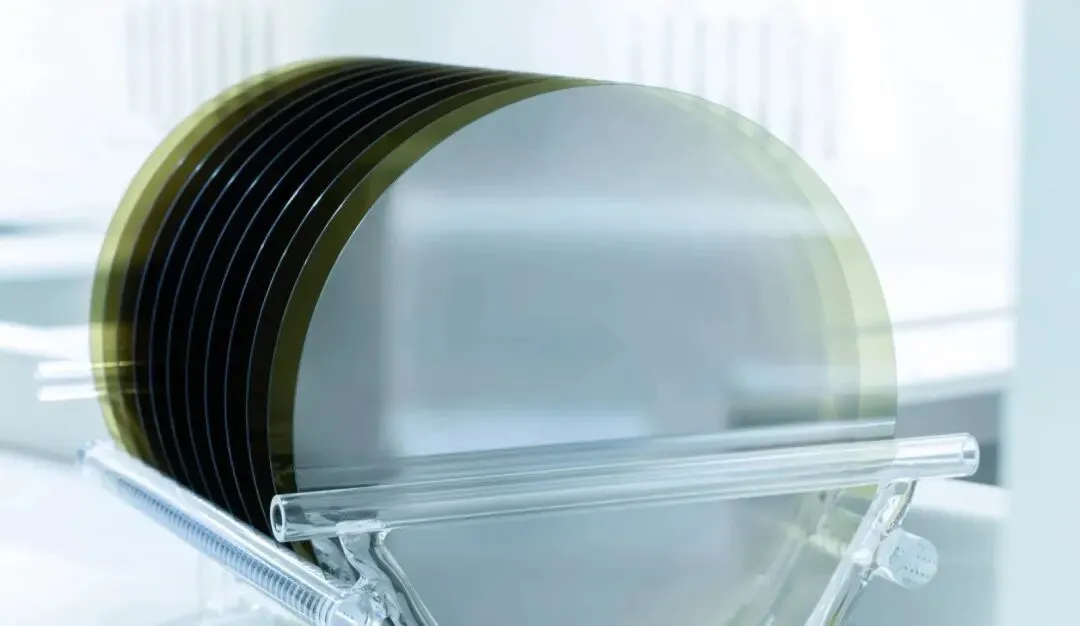

上游环节主要包括衬底材料、外延片、关键生产设备及其他辅助材料。衬底是器件制造的基础，在宽禁带半导体领域尤为关键。以碳化硅衬底为例，山东天岳先进科技股份有限公司是全球领先的供应商，其2024年全球导电型碳化硅衬底市场占有率达22.8%，位列全球第二，产品已进入英飞凌、博世等国际头部企业供应链⁹。天科合达、烁科晶体、南砂晶圆等国内企业也在6英寸及8英寸SiC衬底领域实现了规模化量产或技术突破¹⁰。在氮化镓材料方面，苏州晶湛半导体有限公司是全球首家发布商用8英寸硅基氮化镓外延片的公司，而英诺赛科则是全球首家实现8英寸氮化镓晶圆量产的IDM厂商^11,12。此外，东莞天域半导体在中国碳化硅外延片市场占据领先地位¹³。上游设备则涵盖光刻机、刻蚀设备、清洗设备、检测设备等，其先进性与稳定性直接决定中游制造环节的工艺水平与产能¹⁴。

中游环节是产业的核心，涵盖芯片设计、晶圆制造、封装测试，并最终产出分立器件、功率模块及功率集成电路（IC）。这一环节的企业主要采用三种商业模式：

1. IDM（垂直整合制造）模式
   ：企业独立完成从芯片设计、晶圆制造到封装测试的全流程。这种模式具有技术的内部整合优势，有利于积累特色工艺经验，形成核心竞争力，并能根据市场需求灵活调整产能分配^3,15。国际巨头如英飞凌、安森美、意法半导体、三菱电机，以及国内领先企业如士兰微、华润微、扬杰科技、比亚迪半导体、闻泰科技（安世半导体）等均采用此模式^2,16。
2. Fabless（无晶圆厂）模式
   ：企业专注于芯片的研发设计与销售，将晶圆制造、封装、测试等生产环节外包给第三方晶圆代工厂和封测厂完成。随着芯片终端应用日益繁杂、设计难度和研发成本持续增加，Fabless模式已成为芯片设计企业的主流经营模式之一³。国内代表企业包括东微半导体、新洁能、上海陆芯、瞻芯电子等^16,17。
3. Foundry（晶圆代工）模式
   ：专门为其他设计公司提供晶圆制造服务。例如，华润微、士兰微等IDM企业也对外提供代工服务；中芯国际、华虹半导体等则是国内重要的纯晶圆代工厂¹。韩国SK keyfoundry也是一家专注于8英寸晶圆代工服务的企业¹⁸。

下表归纳了三种主要商业模式的特点及代表企业：

下游应用环节构成了功率半导体需求的最终市场，其广度与深度直接驱动产业发展。核心应用领域包括：

• 新能源汽车
  ：这是当前增长最强劲的驱动领域，电驱系统（主逆变器）、车载充电机（OBC）、直流-直流转换器（DC-DC）等均需大量高性能的IGBT、SiC MOSFET及功率模块^3,14。
• 光伏储能
  ：光伏逆变器、储能变流器（PCS）是清洁能源系统的核心，对高效、高可靠的IGBT、SiC器件需求旺盛^19,20。
• 工业自动化
  ：变频器、伺服驱动器、工业电源等广泛应用各类功率器件，对产品的可靠性与耐久性要求极高²。
• 消费电子
  ：智能手机快充、家电变频、LED驱动等是功率半导体传统且巨大的市场，GaN器件在此领域已实现快速渗透^12,21。
• 数据中心/通信
  ：5G通信基站、AI数据中心服务器对电源转换效率要求苛刻，推动高频高效的GaN及先进硅基器件需求增长^7,12。

产业链协同与国产化进展：中国功率半导体产业已从“点的突破”走向全面生态构建。国内形成了“材料-芯片-模块-终端”的协同生态，产业资本深度布局，推动设计、制造、应用闭环构建⁸。本土晶圆厂与设计公司合作保障产能，下游车企与功率器件企业联合研发缩短验证周期，高校与科研院所在材料与器件设计领域取得关键突破，共同助力技术迭代与国产化进程⁸。例如，安世半导体的高压功率器件已成为博世、大陆集团等全球顶级汽车Tier1厂商的核心供应商¹⁵。中国作为全球最大的功率半导体消费国，庞大的终端市场为本土企业提供了天然的试验场和增长空间，推动其快速理解需求、迭代产品、扩大产能¹³。

2. 功率半导体技术发展路径与演进

2.1. 硅基功率半导体技术成熟与优化

硅基功率半导体技术历经数十年发展，已形成了成熟稳定的技术体系，并在持续的微创新和集成化演进中不断优化性能，以满足日益提升的效率、功率密度和可靠性需求。其核心器件包括功率二极管、功率金属氧化物半导体场效应晶体管（MOSFET）以及绝缘栅双极型晶体管（IGBT）。

功率二极管是电力电子领域的基础元件，主要包括普通整流二极管、快恢复二极管（FRD）和肖特基二极管（SBD）。快恢复二极管采用外延型PIN结构，其反向恢复时间可低于50纳秒，正向压降低至约0.9伏，适用于高频整流、直流变换和逆变场合²³。肖特基二极管则利用金属与半导体接触形成的势垒实现单向导电，其核心优势在于仅依赖于多数载流子（电子）导电，从而几乎不存在反向恢复时间，开关速度极快，适用于200伏以下的低压大电流高频应用²³。碳化硅肖特基二极管进一步将耐压等级拓展至600-1700伏，反向恢复时间可小于20纳秒，甚至低于10纳秒，且其正向导通压降具有正温度系数，适合并联使用，最高工作结温可超过175摄氏度²³。

功率MOSFET从结构上经历了平面型、沟槽型到超级结的演进²⁴。平面型结构为早期技术，沟槽型结构通过将栅极埋入基体形成垂直沟道，提升了电流密度和开关性能。超级结MOSFET的出现打破了传统硅基产品的性能限制，通过交替排列的P型和N型柱结构，实现了更低的导通损耗和开关损耗，成为满足大功率和高频化需求的主流产品，广泛应用于充电桩的功率因数校正（PFC）、直流-直流变换器等模块^3,24。按导电沟道划分，功率MOSFET主要分为N沟道和P沟道增强型器件²⁶。其工作原理是栅源极间施加正电压超过阈值电压后，在P区表面形成反型层N沟道，从而导通漏源极²⁶。功率MOSFET具有驱动简单、开关速度快（10-100纳秒）、工作频率高（可达100千赫兹以上）的优点，但其电流容量相对较小，耐压较低²⁶。当前，高压MOSFET技术持续突破，在光伏逆变器、工业电源等领域应用不断拓展⁷。此外，行业亦针对具体应用场景开发定制化MOSFET产品，以满足工业控制、新能源储能等细分市场的差异化需求⁷。

绝缘栅双极型晶体管（IGBT）结合了MOSFET的高输入阻抗和双极型晶体管（BJT）的低导通压降优点，是中高功率应用的核心器件²²。其基本结构为PNPN四层半导体，通过栅极电压控制导通与关断²⁷。IGBT的技术迭代主要沿着“穿通型（PT）→非穿通型（NPT）→场截止型（FS）”以及“平面栅→沟槽栅”两条路径升级，旨在不断降低损耗、提升耐压能力和可靠性²⁴。例如，通过采用微沟槽技术和超薄晶圆工艺，最新代际IGBT的导通压降和开关损耗得以显著降低²⁷。车规级IGBT模块正朝着高电流、低损耗方向持续迭代，同时，集成化趋势明显，智能功率模块（IPM）在工业自动化、家电变频等领域的渗透率持续提升⁷。上海积塔半导体有限公司开发的600～1700V车规级IGBT工艺平台，集成了高密度沟槽（沟槽密度Pitch达1.2微米，对标英飞凌第七代工艺）、高能氢注入场终止等关键技术，已实现批量出货。

在器件持续优化的基础上，系统级的集成化与模块化是硅基功率半导体的重要发展趋势。智能功率模块（IPM）将IGBT或MOSFET芯片、驱动电路、保护电路（如过流、过热、欠压锁定）以及必要的传感功能高度集成于单一封装内⁷。例如，安森美半导体提供的IPM产品可驱动高达10千瓦功率的电机，其转模功率集成模块（TM-PIM）采用密封封装，相比传统凝胶填充模块，提供了3倍的功率循环能力和10倍的温度循环能力，显著提升了工业电机的运行可靠性和寿命²⁹。功率集成电路（PIC）则进一步在芯片层面实现功率器件与控制、驱动、保护电路的集成，简化了下游客户的系统设计，提升了功率密度和可靠性⁷。士兰微电子展示了其在智能功率模块领域的成果，提供了适用于户用、工商业光伏逆变及储能系统的系列化IGBT模块方案。

2.2. 宽禁带半导体技术突破与产业化进程

以碳化硅（SiC）和氮化镓（GaN）为代表的宽禁带半导体，凭借其卓越的物理特性，正在引领功率半导体技术的加速迭代，成为新能源汽车、数据中心、可再生能源等领域的关键增长极⁷。

从材料特性对比来看，宽禁带半导体相较于传统硅材料具有显著优势。碳化硅的禁带宽度约为硅的3倍，临界击穿电场强度是硅的10倍，热导率是硅的3倍以上，这使得SiC器件能够在更高温度（超过300摄氏度）、更高电压和更高频率下工作，同时导通损耗更低²²。氮化镓同样具有宽禁带、高临界击穿电场和高电子迁移率的特性，尤其是其异质结结构可形成高迁移率的二维电子气，非常适合制造高频、高效率的功率器件³²。

在碳化硅器件领域，技术突破与产业化进展迅猛。SiC MOSFET作为核心器件，其结构主要分为平面栅和沟槽栅两种³¹。沟槽栅结构通过将栅极埋入漂移区，能够有效避免寄生JFET效应，获得更低的比导通电阻和更好的开关性能³¹。国际龙头企业如意法半导体（ST）已推出第四代STPOWER SiC MOSFET技术，针对400V和800V电动汽车平台的电驱逆变器进行了优化，新产品的比导通电阻较前代产品降低了约50%。三菱电机推出的第四代沟槽栅SiC-MOSFET，通过优化沟槽底部电场松弛层、侧壁P-well结构及高浓度JFET掺杂，其比导通电阻较传统平面栅产品降低超过50%，并计划每两年推出一代新型产品，持续引领技术迭代³³。国内企业同样取得了重要进展。比亚迪半导体推出了全球首款可批量装车的1500V高耐压大功率碳化硅芯片，搭配双面银烧结封装技术，动态损耗较传统器件大幅降低⁷。株洲中车时代电气实现了8英寸碳化硅晶圆线通线，其第四代沟槽栅SiC MOSFET已完成定型，车规级模块实现小批量交付⁷。深圳平湖实验室（国家第三代半导体技术创新中心深圳综合平台）在1200V SiC平面栅和沟槽栅技术方面取得突破，构建了高性能SiC MOSFET的器件技术能力和全流程自主可控的8英寸工艺平台。此外，在衬底成本这一制约SiC普及的关键环节，中国科学院微电子研究所与合作单位创新性地提出了新型6英寸单晶SiC复合衬底技术，通过将高质量SiC薄层键合转移到低质量衬底上，实现了衬底材料的重复使用，预计可降低成本40%，基于该衬底制造的1200V SiC MOSFET器件性能与商用器件相当。

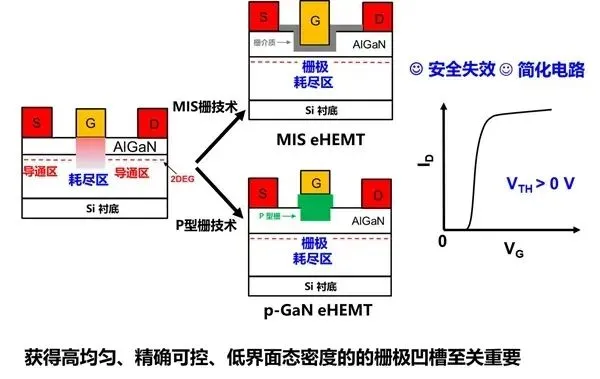

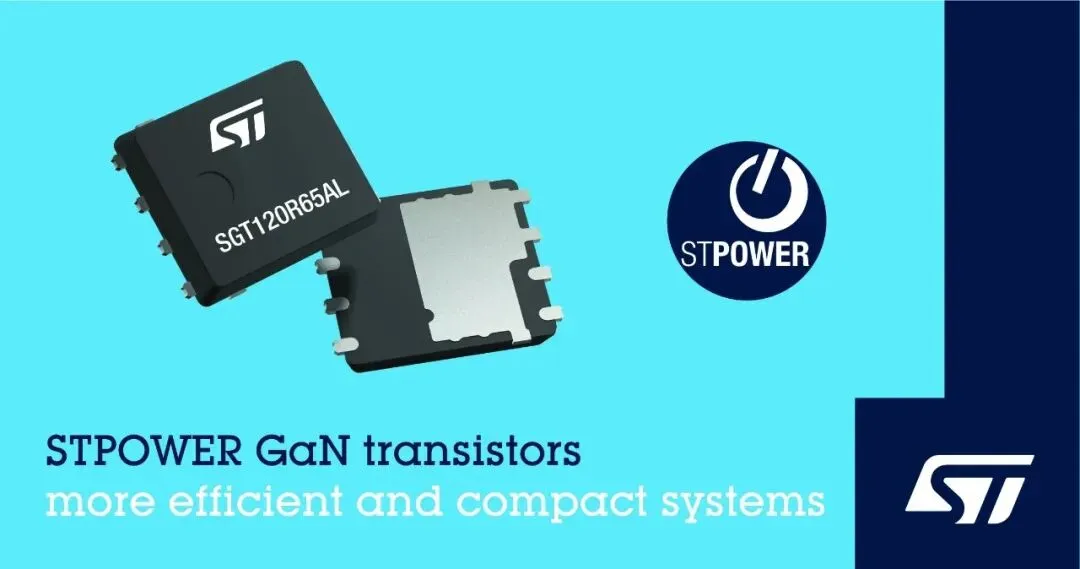

在氮化镓器件领域，技术聚焦于大尺寸晶圆量产、器件结构优化与高集成化。GaN功率器件主要采用高电子迁移率晶体管（HEMT）结构，分为增强型（E-Mode）和耗尽型（D-Mode）³⁸。为解决传统耗尽型器件常需负压关断的问题，发展出了p-GaN栅、共源共栅（Cascode）等增强型技术³⁸。产业化方面，英诺赛科在2025年完成了8英寸氮化镓晶圆产线二期扩建，月产能从1.3万片提升至2万片，成为全球最大规模8英寸氮化镓量产基地之一，并推出了第三代700V GaN器件，芯片面积大幅缩减⁷。英飞凌发布了全新一代CoolGaN G3和G5系列，覆盖40V至700V电压等级，基于自主研发的8英寸晶圆工艺制造³⁴。韩国DB HiTek宣布其650V增强型GaN HEMT工艺已进入最终开发阶段，并计划推出MPW服务，目标市场包括电动汽车充电基础设施、数据中心电源和5G网络设备。在技术突破上，山东大学联合华为技术有限公司研制了全球首款1200V垂直型硅基氮化镓晶体管，其性能达到国际领先水平，成本仅为基于氮化镓衬底的垂直型器件的1/900，为宽禁带半导体在中高压场景的低成本商业化提供了新路径。西安电子科技大学广州第三代半导体创新中心团队成功攻克了6-8英寸蓝宝石基GaN电力电子器件的外延、设计、制造和可靠性等系列难题，实现了1200V和1700V高性能GaN HEMT中试产品开发。电子科技大学功率集成技术实验室在GaN器件的可靠性研究方面取得进展，例如通过GaN/Si混并联器件策略，可有效抑制动态导通电阻退化，在DC-DC Buck转换器中实现优于全GaN方案的效率³²；对p-GaN栅HEMT施加负栅压可显著增强其抗单粒子辐照的能力³²。

尽管宽禁带半导体技术快速进步，但其产业化仍面临成本、可靠性等挑战。SiC外延材料生长、器件制造工艺复杂，导致前期成本较高，但随产能扩张和技术成熟，成本下降曲线显著⁷。可靠性方面，SiC MOSFET的体二极管存在双极性退化风险，而GaN器件的动态导通电阻退化、栅极可靠性等问题仍需持续攻关³²。例如，北京大学魏进研究员团队研究发现，SiC MOSFET在体二极管导通状态下施加负栅压关断时，会引发显著的阈值电压负漂移现象，这为器件可靠性设计提供了新的重要依据。

更为关键的是，随着宽禁带半导体器件性能的充分发挥，传统为硅基器件设计的封装形式已成为新的瓶颈。SiC和GaN器件的高工作温度、高功率密度和高频开关特性，要求封装技术具有更低的寄生电感、更优的散热效率和更高的可靠性⁷。因此，先进封装技术从“后端工序”跃升为“性能决定因素”⁷。当前主要的创新封装方向包括：

1. 低寄生电感封装
   ：如采用无引线键合、平面互连（如柔性PCB板SKiN技术、端子直连）、DBC+PCB混合封装、芯片翻转贴片等技术，将模块内部回路寄生电感降至5nH甚至1.5nH以下，以适应SiC MOSFET极快的开关速度（dv/dt, di/dt），降低电压过冲和开关损耗⁴⁴。辰致集团研发的PCB嵌入式功率模块，将杂散电感从传统产品的8nH降至2nH，降幅达75%⁴⁵。
2. 高效散热封装
   ：双面散热封装通过在芯片上下表面均采用DBC板焊接，实现双面散热，可将模块热阻较传统封装降低38%⁴⁴。微碧半导体推出的国内首款TOLT（顶部散热）封装MOSFET，通过将散热路径与电流路径解耦，热阻大幅降低，整体耗散功率提升超过90%。TOLL（薄型无引脚）封装因其低寄生电感和小型化特性，在SiC和GaN器件中得到越来越多应用，罗姆和德州仪器（TI）均已推出相关产品⁴⁷。
3. 高温可靠封装
   ：为匹配SiC器件200℃以上的工作温度，需要采用氮化铝（AlN）、氮化硅（Si3N4）等高性能陶瓷基板，以及活性金属钎焊（AMB）技术、银烧结（Silver Sintering）等先进互连工艺^42,44。银烧结工艺相比传统焊料，具有更高的导热性、机械强度及耐高温能力，正成为800V高压平台SiC功率模块的必然选择。复旦大学团队在板级扇出型嵌埋式封装（FOPLP）方面取得研究进展，通过热-机械建模与布局优化，提升了多芯片SiC MOSFET模块的结温均匀性和散热性能⁴⁹。

硅基与宽禁带功率器件并非简单的替代关系，而是在不同应用场景下形成互补共生的格局⁷。在中低压、高性价比需求场景，技术成熟、成本低廉的硅基器件仍将长期占据主导；而在高压、高频、高效率及小型化需求极端突出的新能源汽车主驱、AI数据中心电源、高端工业等领域，宽禁带半导体将凭借其性能优势加速渗透，两者协同推动整个功率半导体产业的技术升级与市场扩张⁷。IC Insights指出，在未来五年内，IGBT仍将承担全球约55%的电动乘用车主驱以外的电控任务，如车载充电机（OBC）、DC-DC转换器和热管理系统⁷。

3. 全球及中国市场现状与规模分析

本章节旨在基于权威数据，系统性地呈现和分析2020-2024年全球及中国功率半导体市场的历史演进，锚定2025年的基准市场规模，并展望至2030年的发展趋势与复合年增长率（CAGR）。同时，本章将从材料体系（硅基、碳化硅、氮化镓）与核心器件类型（MOSFET、IGBT）两个维度，深入解析各细分市场的规模、占比、增速与发展潜力，从而揭示驱动市场增长的结构性动力。

3.1. 整体市场规模与增长态势

全球功率半导体市场在经历短期调整后，展现出稳健的增长动能与长期向好的基本面。2020年以来，在新能源汽车、光伏储能等新兴需求及消费电子、工业控制等传统需求的共同拉动下，市场规模持续扩张⁷。根据中商产业研究院的数据，全球功率半导体市场规模从2020年的4115亿元（约合580亿美元）增长至2024年的5953亿元，年复合增长率达到9.67%⁵⁰。进入2025年，市场预计进一步扩大，全球规模达到6101亿元，显示出持续的增长韧性⁵⁰。

中国作为全球最大的功率半导体消费国和生产国，其市场规模的增长速度显著高于全球平均水平。2023年，中国功率半导体市场规模已达1519亿元，2024年超过1600亿元⁵⁰。根据预测，2025年中国功率半导体市场规模将突破1800亿元⁵⁰。这一规模占全球市场的份额持续提升，2024年已达到约38.6%，并有望在2025年进一步提升至全球市场的核心地位⁵¹。从更长周期看，受益于下游需求的强力驱动和国产替代的深化，2025-2031年中国功率半导体行业的复合增长率预计将维持在14%-17%，至2031年市场规模有望突破3800亿元⁸。另有分析预测，到2030年，中国功率器件市场规模有望达到4500亿元，期间复合年增长率（CAGR）达15.2%⁵²。

从全球视角看，市场增长的驱动力正在从消费电子等传统领域，向新能源汽车、可再生能源、数据中心等高增长赛道结构性转移。矢野综合研究所的调查预测显示，全球功率半导体市场规模（包括功率MOSFET、IGBT、模块、二极管等）将从2022年的238.9亿美元增长至2030年的369.8亿美元。尽管受下游应用市场短期疲软和库存调整影响，市场在2024年有一定下滑，例如英飞凌财报显示功率分立器件及模块市场规模从2023年的357亿美元下降至2024年的323亿美元⁵⁴，但长期的增长趋势并未改变。集微咨询的数据同样显示，2024年全球功率器件市场规模约达323亿美元⁵⁵。展望未来，随着全球电动化、智能化与能源转型的深入，预计2024-2030年功率电子市场将以8.7%的复合年增长率增长，至2030年全球规模将突破150亿美元。另一项来自Straits Research的预测则认为，市场规模将从2020年的400亿美元增长至2030年的550亿美元，年复合增长率约为3.3%。不同机构的预测差异主要源于统计口径（是否包含功率IC、模块等）、数据来源及对下游需求复苏节奏的不同判断，但整体共识是市场将在调整后恢复增长。

3.2. 细分市场结构深度解析

3.2.1. 按材料体系细分市场

功率半导体市场正经历从硅基（Si）向以碳化硅（SiC）和氮化镓（GaN）为代表的宽禁带（第三代）半导体的结构性升级。尽管硅基器件凭借成熟的工艺、稳定的性能与显著的成本优势，在2025年及未来相当长一段时间内仍占据市场主导地位⁷，但宽禁带半导体的渗透率正快速提升，成为市场增长的关键增量。

硅基（Si）功率半导体

硅基功率器件是市场的基本盘，其市场规模随着整体市场稳步扩张。根据华经产业研究院数据，2024年全球功率半导体器件行业市场规模为403.85亿美元，其中功率晶体管以70.9%的份额占据绝对主导地位，而功率晶体管主要由硅基MOSFET和IGBT构成⁵¹。从产业链价值分布看，硅基MOSFET和IGBT的市场规模巨大。以MOSFET为例，根据WSTS数据及预测，2024年全球MOSFET市场规模为141亿美元（约合1015亿元人民币），预计到2026年将增长至160亿美元（约合1150亿元人民币）⁵⁴。中国MOSFET市场规模约占全球的37.6%，2024年约为53亿美元（384亿元人民币）⁵⁴。

碳化硅（SiC）功率半导体

碳化硅功率器件市场正处于高速增长的“爆发前夜”。凭借其在高压、高温、高频场景下的性能优势，SiC器件在新能源汽车主驱逆变器、车载充电机（OBC）、光伏逆变器及充电桩等领域的应用快速渗透。

• 市场规模与增速
  ：全球SiC功率半导体市场实现了跨越式增长。其销售额从2020年的6亿美元攀升至2024年的26亿美元，年复合增长率高达45.4%⁵⁸。预计到2029年，全球销售额有望达到136亿美元，2024-2029年的年复合增长率预计为39.9%⁵⁸。智研咨询数据显示，2025年全球碳化硅功率器件市场规模增长至28.3亿元，市场渗透率扩大至7.56%；预计2026年将增长至38.8亿元，渗透率扩大至9.51%。Yole的最新预测则显示，该市场在2024年至2030年期间将以20%的复合年增长率（CAGR）增长，到2030年将扩大到10.3亿美元⁶⁰。
• 中国市场表现
  ：中国是全球SiC市场增长的核心引擎。集微咨询测算，2024年中国SiC器件市场规模约200亿元，主要的增长动力来源于新能源汽车；预计到2028年，中国SiC器件市场规模将超过400亿元⁵⁵。中研普华产业研究院预测，2025年中国SiC功率器件市场规模将突破80亿元，到2030年占比有望提升至中国整体功率器件市场的25%。其中，新能源汽车是绝对主力，2024年中国新能源汽车SiC器件市场规模约137.1亿元，预计到2028年将接近300亿元，年均复合增长率超过27.3%⁵⁵。此外，在光伏（含储能）领域，2024年SiC市场规模约16.4亿元，预计到2030年将超过35亿元，CAGR24-30约为13.5%⁵⁵。
• 渗透率与结构
  ：SiC功率半导体在全球功率半导体市场中的占比稳步提升，从2020年的1.3%增长至2024年的4.9%，预计2029年这一渗透率将进一步提升至17.1%⁵⁸。在具体应用中，电动汽车领域是其最核心的市场，2024年占据了全球SiC功率器件市场74.4%的份额；充电基础设施领域紧随其后，占比为7.8

氮化镓功率器件市场正迎来“黄金时代”，其增长动能从消费电子快充向数据中心、汽车、工业等高端应用领域快速扩展。

• 市场规模与增速
  ：Yole Group报告显示，功率氮化镓器件市场正以惊人的速度增长，从2024年的3.55亿美元增长到2030年的约30亿美元，复合年增长率（CAGR）高达42%³⁸。集邦咨询（TrendForce）的预测相近，预计GaN功率器件市场规模将从2024年的3.9亿美元攀升至2030年的35.1亿美元，年复合增长率达44%。行家说Research预测，2025年GaN功率器件市场规模预计达到5亿美元左右，2030年将成长至约22.35亿美元，2024-2030年的年复合增长率达到33.24%⁶³。
• 中国市场与结构
  ：2024年中国GaN功率器件市场规模约为15亿元⁵⁴。消费电子，尤其是快充，是GaN器件的第一出海口。行家说Research数据显示，2024年全球GaN消费电子市场规模达2.62亿美元，预计2025年达3.30亿美元（约合23.70亿元人民币），到2030年将增至10.92亿美元⁶⁴。国产GaN企业在全球营收占比已从2023年的34%增长至2024年的41%⁶⁴。未来市场结构将更加多元化，到2030年，数据中心、汽车、人形机器人等新兴市场合计将占GaN市场规模的30%左右，而消费电子占比将下降至49%⁶³。
• 与硅基对比渗透率
  ：当前，GaN相对于硅基MOSFET的渗透率仍处于较低水平。行家说Research数据显示，2025年氮化镓与MOSFET的产值比为2.33%，预计2030年该比值将达到11%左右，替代硅MOSFET的速度正在加快⁶³。

表1：2025年全球功率半导体市场按材料体系细分规模及预测概览

3.2.2. 按器件类型细分市场

在器件类型层面，MOSFET和IGBT是市场规模最大、技术竞争最激烈的两大核心品类。

MOSFET市场

MOSFET是市场份额最高的功率分立器件细分领域，其市场结构呈现分化趋势。

• 整体规模
  ：如前所述，2024年全球市场规模约为141亿美元（1015亿元人民币）⁵⁴。QYResearch调研报告显示，2024年全球MOSFET市场销售额达138.2亿美元，预计2031年将增至211.2亿美元，2025-2031年CAGR为6.3%。
• 市场分化
  ：中低压MOSFET技术相对成熟，市场准入门槛较低，下游需求激增使得竞争激烈，利润空间受到挤压⁵⁵。而高压MOSFET市场，特别是在新能源汽车OBC、工业电源等领域，因性能要求高，市场有望持续增长⁵⁵。在汽车MOSFET领域，国际厂商如英飞凌、安森美、意法半导体等凭借技术积累和完整产品线在高端市场占据主导，而国内厂商如闻泰科技、华润微、新洁能等正加快车规级MOSFET的国产替代进程，目前主要集中在中低压非关键部件领域。
• 中国厂商地位
  ：在全球MOSFET市场，中国大陆厂商华润微（3.5%）、闻泰科技（5%）、士兰微（2.8%）市占率合计11.3%⁵⁵。

IGBT市场

IGBT作为能源转换的关键器件，市场规模持续扩张，尤其在新能源汽车和工业领域。

• 整体规模
  ：据Omdia数据，2024年全球IGBT市场规模达103.4亿美元⁵⁵。在中国市场，2024年中国IGBT市场规模达到223.3亿元，预计2025年将达到244.9亿元⁵⁰。另一数据显示，2023年我国车规级IGBT市场规模约为97.42亿元⁶⁷。
• 增长动力
  ：新能源汽车成为IGBT增长的第一动力。2024年中国汽车IGBT市场规模约达199亿元，预计2025年市场规模达255亿元，汽车IGBT模块国产化率从2021年31%提升至2024年65-70%⁵⁵。此外，光伏储能领域（风光储）对IGBT的需求增长显著，2025年风光储用IGBT市场规模预计突破120亿元⁵²。
• 国产化进展
  ：国内企业在IGBT领域实现快速突破。士兰微已进入全球分立器件市占率前十，斯达半导、中车时代在模组市场占据一定份额⁵⁵。2024年车规级IGBT国产化率已突破50%⁸。

功率模块市场

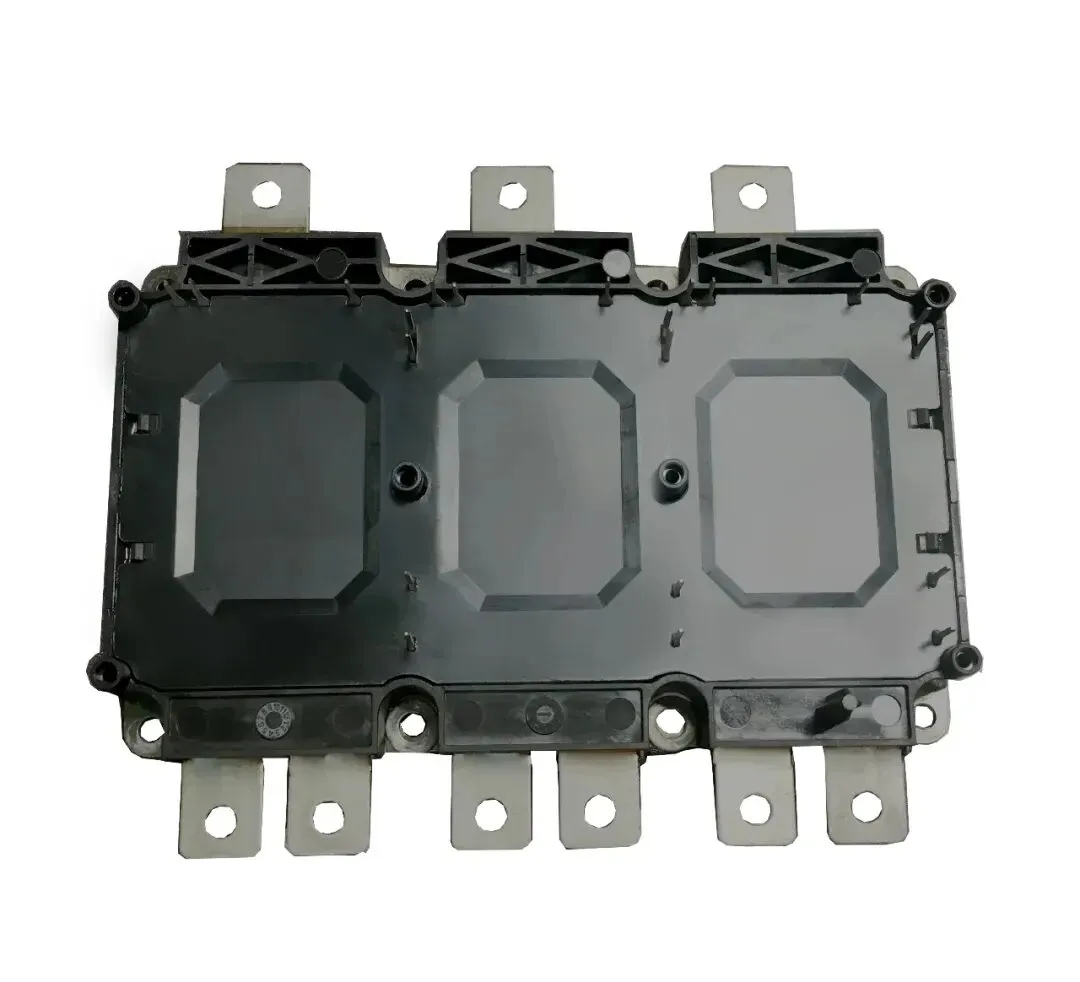

功率模块（包括IGBT模块、SiC模块、智能功率模块IPM等）是连接芯片与终端系统的重要形态，市场规模随着系统集成化需求提升而增长。

• 整体规模
  ：全球功率模块行业市场规模持续增长，从2020年的294亿元增至2024年的683亿元，预计2025年将达到777亿元⁶⁸。中国市场增速更快，从2020年的85亿元增至2024年的257亿元，预计2025年达296亿元⁶⁸。
• 智能功率模块（IPM）
  ：2025年全球智能功率模块（IPM）市场销售额达到了23.71亿元，预计2032年将达到37.53亿元，年复合增长率（CAGR）为6.88%（2026-2032）。其增长受交通电动化、能源转型和工业智能化升级驱动。
• 碳化硅功率模块
  ：作为模块市场的高增长细分领域，2024年我国碳化硅功率模块行业市场规模达50亿元，同比增长31.6%，占全球规模的28.4%⁷⁰。下游需求中，电动汽车占比超过80%，是绝对核心⁷⁰。

表2：2024-2025年主要功率器件细分市场规模及代表厂商

综上所述，全球及中国功率半导体市场在整体规模稳健增长的同时，内部结构正在发生深刻变革。以SiC和GaN为代表的宽禁带半导体正以远超行业平均的增速，从高端应用向更广阔的市场渗透，成为驱动未来市场增长的核心结构性动力。与此同时，在硅基MOSFET和IGBT等传统主力市场，国产厂商凭借持续的技术突破和产能扩张，市场份额和高端化水平不断提升，国产替代进程已进入深水区。

4. 市场驱动因素与区域竞争格局

4.1. 核心下游需求驱动力分析

全球功率半导体市场的持续高速增长，其核心驱动力来源于以新能源汽车、可再生能源、工业自动化及新一代信息基础设施为首的关键下游应用领域的全面爆发。这些领域不仅从需求量上对功率半导体构成刚性拉动，更因其对系统效率、功率密度及可靠性的极致追求，推动了功率半导体技术路线从传统硅基向宽禁带半导体的结构性升级。

新能源汽车是当前及未来一段时间内功率半导体市场最为强劲的驱动力。根据中国汽车工业协会数据，2024年中国新能源汽车产销量首次跨越1000万辆大关，占汽车新车总销量的比重达到40.9%³。电动化带来的不仅是销量的激增，更是单车半导体价值量的结构性跃升。功率半导体在新能源汽车半导体总价值量中占比高达50%左右³。具体而言，相较于传统燃油车约71美元的功率半导体单车价值，纯电动及插电混动汽车的功率半导体价值量跃升至387美元，增幅超过四倍⁸。这一价值跃升主要源于新能源汽车新增的“三电系统”——电驱、车载充电机（OBC）和DC/DC变换器。在电机控制器中，IGBT或SiC MOSFET作为核心开关器件，承担着将电池直流电逆变为驱动电机所需交流电的关键任务，其性能直接决定车辆的加速性能与续航里程。为实现更短的充电时间，新能源汽车电压平台正从400V向800V甚至更高电压演进。据佐思汽研报告，2024年中国800-1000V高压架构乘用车销量已达73.9万辆，预计2025年将达149.5万辆，到2030年渗透率将超过35%⁷²。高压化趋势对功率器件耐压能力提出了更高要求，直接推动了1200V及以上规格的碳化硅（SiC）MOSFET需求激增，比亚迪、特斯拉等头部车企已率先在高端车型上大规模应用⁸。此外，作为新能源汽车的配套基础设施，快充充电桩的建设亦成为功率半导体的重要市场。截至2024年底，全国电动汽车充换电基础设施累计数量为1,281.8万台，其中高压、大功率的直流充电桩对高压超级结MOSFET、IGBT以及SiC MOSFET的需求快速增长³。据第三方机构预测，2025年中国车用功率半导体市场规模将达468亿元，占整体功率器件市场的50%⁷¹。

光伏与储能领域构成了功率半导体需求的另一大增长极，主要服务于可再生能源的高效转换与稳定并网。全球及中国光伏新增装机量持续维持高位，带动逆变器市场蓬勃发展。在光伏逆变器中，功率半导体器件（主要是IGBT模块或SiC器件）是实现直流-交流转换的核心，其可靠性与转换效率直接影响发电系统的度电成本与生命周期。为降低损耗，光伏系统电压正从600V向1500V高压系统发展，相应带动了对600V至1700V高压功率器件的需求⁷⁴。碳化硅器件因其低损耗特性在光伏逆变器中的渗透率快速提升，已从2020年的5%提升至2025年的25%⁷⁵。首航新能源等企业规模化应用SiC技术后，光伏发电转换效率可突破99%⁷⁵。储能变流器（PCS）作为解决新能源发电间歇性问题的关键设备，其技术需求与光伏逆变器高度同源，同样依赖于高效、可靠的功率模块进行充放电控制。华为数字能源等头部企业正推动SiC在储能系统中的渗透率从2023年的15%提升至2025年的35%⁷⁵。综合来看，2025年中国风光储用IGBT市场规模预计突破120亿元，光伏储能领域整体功率半导体市场规模达42亿美元^8,75。

工业自动化与电机驱动市场是功率半导体的传统基本盘，受益于全球制造业升级与智能化转型，正迎来新一轮稳健增长。工业机器人产量年均增速超20%，带动伺服驱动器和变频器对IGBT模块和智能功率模块（IPM）的需求持续扩张⁷¹。士兰微、华润微等本土企业的高压IGBT模块在变频器、伺服系统中的市场占有率已突破30%⁷⁵。工业领域对功率器件的可靠性、长寿命和宽工作温度范围要求严苛，成为验证和积累车规级产品技术的重要阵地。预计2025年工业自动化领域功率半导体市场规模将达680亿元，展现出强大的需求韧性⁷¹。

以数据中心/服务器和5G通信为代表的新一代信息基础设施，正成为驱动高频、高效功率半导体技术应用的新兴市场。数据中心单机架功率已提升至100kW，甚至更高，对电源供应单元（PSU）的效率与功率密度提出了前所未有的挑战⁷⁵。48V直流供电架构的普及，催生了以氮化镓（GaN）器件为代表的高频、高效电源解决方案需求。东微半导体的SiC MOSFET及Si2C MOSFET器件凭借优异的反向恢复特性，在数据中心图腾柱PFC等创新拓扑中展现出巨大潜力⁷⁴。全球AI服务器市场规模在2024年已达1,251亿美元，其高速增长带动了为GPU等高功耗芯片供电的高性能功率半导体需求³。在5G通信领域，基站建设密度和单站功耗的提升，直接拉动了对射频功率放大器（PA）用GaN器件以及基站电源用高效功率器件的需求⁷⁴。预计2025年数据中心与5G通信相关的功率半导体市场规模将突破40亿美元⁸。

4.2. 政策、技术及供应链影响因素

功率半导体产业的兴衰不仅由市场需求牵引，亦深刻受到国家产业政策、国际技术贸易环境、上游核心材料供应以及全球能效与环保标准等多重外部因素的叠加影响。这些因素共同构成了产业发展的宏观背景，既创造了战略机遇，也带来了严峻挑战。

国家层面的政策扶持是中国功率半导体产业，特别是第三代半导体领域实现跨越式发展的核心助推力。功率半导体及其上游关键材料与装备已被国家列为事关国家安全和发展全局的核心技术攻关领域⁴。《中国制造2025》明确要求至2025年第三代半导体功率器件国产化率提升至30%，至2030年达到50%⁸。国家集成电路产业投资基金（大基金）的持续投入为产业注入强大资本动力，其中大基金三期注册资本达3440亿元，重点投向第三代半导体产业链，通过旗下基金支持天科合达、比亚迪半导体等骨干企业⁸。在具体政策工具上，国家通过研发费用加计扣除比例提高、设备进口关税减免、将碳化硅器件纳入《重点新材料首批次应用示范指导目录》享受税收优惠等多种方式，系统性降低企业研发与产能扩张成本。地方政府的配套支持同样关键，以上海、深圳、江苏、安徽为代表的长三角、珠三角地区形成了特色鲜明的产业集群，通过设立专项产业基金、给予项目补贴、税收减免等方式，积极吸引和培育功率半导体企业⁸。例如，上海临港对SiC项目给予高达1亿元的补贴，深圳河套区对相关企业实施15%的税收减免⁸。这些国家与地方政策的协同发力，为中国功率半导体企业构筑了相对有利的国内发展环境。

然而，国际技术贸易环境的变化，特别是以美国为首的西方国家发起的出口管制与技术封锁，对中国功率半导体产业链的完善与升级构成了显著制约。美国商务部工业与安全局（BIS）自2022年起多次更新对华先进半导体及制造设备的出口管制规则，限制范围从高性能计算芯片延伸至14nm以下先进制程设备及关键材料⁷⁸。日本与荷兰随后跟进，分别对23种先进芯片制造设备及高端光刻机实施出口许可管制⁷⁹。这些管制措施直接导致国内企业采购先进制造设备（如EUV光刻机、高精度离子注入机）的成本大幅增加、周期延长，甚至面临“断供”风险，延缓了8英寸SiC晶圆等先进工艺的量产进度^77,80。2024年下半年的“安世半导体事件”更是将地缘政治风险具象化：荷兰政府依据国内法案干预中资控股的安世半导体运营，随后中国商务部对安世中国工厂生产的部分功率半导体实施出口管制作为反制，这一连锁事件暴露出全球半导体供应链的脆弱性，并迫使跨国企业重新评估其供应链布局与合规策略。此外，美国《芯片与科学法案》及其配套的“长臂管辖”机制，通过补贴与限制相结合的方式，意图重塑全球半导体供应链格局，巩固其技术垄断地位，并抑制中国在宽禁带半导体等前沿领域的发展^77,80。

上游关键原材料与核心生产设备的供应稳定性是制约产业发展的另一瓶颈。对于快速增长的SiC产业而言，高纯度碳化硅源粉、籽晶以及用于长晶的石墨热场部件是材料基础。尽管国内高纯硅粉、碳粉的自给率在提升，但2025年进口依赖度仍达35%，地缘政治冲突可能导致供应中断⁷⁷。更为关键的是生产设备，SiC长晶炉（如美国凯克斯、德国PVT）、外延设备（如意大利LPE）、以及高精度刻蚀、离子注入和检测设备目前国产化率仍不足10%，严重依赖进口⁷⁶。尽管中国原子能科学研究院已成功研制首台串列型高能氢离子注入机，北方华创、中微公司在刻蚀、薄膜沉积设备领域取得突破，但在整体上与海外顶尖水平仍有差距⁸⁰。设备禁运不仅推高成本，更直接威胁产能扩张与技术迭代计划。

全球范围内不断提升的环保与能效标准，从应用端倒逼功率半导体技术向更高效率演进。各国为实现“碳达峰、碳中和”目标，纷纷制定严格的能耗与排放法规。在工业领域，这推动了电机驱动系统向更高能效的变频方案升级；在消费电子领域，催生了GaN快充技术的普及；在数据中心领域，迫使服务器电源追求“钛金”级能效。这些标准要求终端设备采用损耗更低、开关频率更高的功率半导体，从而为SiC和GaN等宽禁带半导体创造了明确的市场替代路径。符合新能效标准的产品不仅能够获得市场准入优势，还能在生命周期内为用户节省可观的能源成本，这进一步强化了下游客户采用先进功率半导体方案的意愿。

5. 产业竞争格局与主要厂商战略

5.1. 全球领先厂商竞争力分析

全球功率半导体市场呈现出高度集中的竞争格局，核心技术、市场份额及高端供应链均被少数国际IDM（垂直整合制造）巨头所主导⁸。这些企业凭借深厚的技术积累、完整的专利布局、大规模的产能以及强大的垂直整合能力，在高端市场构筑了坚固的竞争壁垒。

英飞凌（Infineon） 是全球功率半导体市场的绝对领导者。其2025年全球市场份额约15%，尤其在第三代半导体领域占据关键地位，SiC芯片市场份额高达30%⁸。英飞凌在硅基与宽禁带半导体领域均提供全面的产品组合，包括IGBT、功率MOSFET、氮化镓增强型HEMT、IGBT模块、智能功率模块（IPM）等⁸⁵。其技术优势显著，例如其1700V SiC MOSFET的导通电阻低至2.5 mΩ·cm²，开关频率可达500 kHz，性能处于行业领先地位⁸。英飞凌采用IDM模式，拥有从设计到制造的完整产业链控制能力，产品广泛应用于新能源汽车（如供应特斯拉、宁德时代等大客户）、工业电源、光伏逆变器及服务器等领域^8,21。在IGBT模块方面，其产品覆盖6A至3600A的电流范围，采用PrimePACK™、XHP™等多种先进封装系列，并通过预涂热界面材料（TIM）和PressFIT无焊安装技术提升系统的散热性能与可靠性。

安森美（ON Semiconductor） 是全球功率半导体市场排名第二的巨头，与英飞凌的市场份额差距正在缩小⁸⁷。安森美在超结MOSFET（SuperJunction）技术上具有优势，产品优化了高压性能并具有低开关损耗，适用于高频应用场景²¹。该公司产品线同样覆盖广泛，提供包括全新IGBT及碳化硅模块方案、SiC MOSFET及门极驱动器、智能功率模块（IPM）等，主要面向中高端消费电子、数据中心、汽车辅助系统及新能源汽车电驱等市场⁸⁸。安森美与通用、福特等主流车企建立了稳固的合作关系，体现了其在车规级市场强大的客户绑定能力⁸⁸。

意法半导体（STMicroelectronics） 作为欧洲主要的半导体IDM企业，在功率半导体领域亦占据重要地位。其通过与本土企业的深度合作加强在华布局，例如与三安光电合资成立“三安意法半导体（重庆）有限公司”，项目总投资达32亿美元，计划于2025年第四季度开始生产，2028年全面落成，将采用意法半导体的碳化硅专利制造工艺技术，达产后可生产8吋碳化硅晶圆10,000片/周，旨在满足全球尤其是中国新能源汽车市场对SiC器件的爆发性需求⁸⁹。意法半导体的IGBT产品是特斯拉等车企的重要供应商，展现了其在国际高端汽车供应链中的核心地位⁸⁸。

三菱电机（Mitsubishi Electric） 是日本功率半导体企业的代表，在高压大功率IGBT模块领域，特别是工业驱动和电力传输方面拥有传统优势。作为全球分立器件与模块市场的主要参与者之一，三菱电机与英飞凌、安森美、意法半导体、威世科技、东芝、富士电机等公司共同主导着高端产品市场¹⁵。

罗姆半导体（ROHM） 是碳化硅功率元器件的全球重要供应商之一。作为国际巨头之一，罗姆与英飞凌、安森美、意法半导体、Wolfspeed（Cree）等公司合计占据全球第三代半导体市场超过80%的份额⁸。罗姆提供包括SiC功率元器件、IGBT、智能功率模块在内的完整产品线，服务于国内主机厂及日系、德系等全球车企⁸⁸。

安世半导体（Nexperia），作为闻泰科技收购的全球领先的分立器件IDM，其在全球竞争格局中扮演着日益重要的角色。2023年，安世半导体在全球功率分立器件营收排名中攀升至第三位，是前十大企业中唯一继续保持大幅增长（同比增长30%）的企业¹⁵。安世半导体的核心竞争力在于其针对二极管、MOSFET等分立器件优化的专用IDM产能，以及“设计-制造”协同优势，能够根据市场需求（如车规产品）灵活调整产能¹⁵。其在车规级分立器件领域技术话语权强，全球小信号MOSFET、小信号二极管与BJT晶体管、ESD保护器件市占率均位列第一，车规功率MOSFET市占率名列前茅，已成为博世、大陆集团等顶级汽车Tier1厂商的核心供应商¹⁵。在第三代半导体布局上，安世半导体已成功研发出性能优异的1200V SiC MOSFET系列，并是业内唯一可同时提供级联型（Cascode）和增强型（e-mode）GaN器件的供应商¹⁵。

Wolfspeed（原Cree） 是碳化硅材料领域的全球霸主，占据全球SiC衬底市场45%的份额⁸。其通过控制上游关键材料，对整个SiC产业链施加重要影响。纳微半导体（Navitas Semiconductor） 则在GaN功率芯片市场占据领先地位，占据全球GaN市场约35%的份额⁸。

这些国际巨头通过长期积累形成的数千项核心专利（如英飞凌拥有超1000项SiC专利）构建了强大的专利壁垒，并通过与下游大客户签订长期供货协议（LTA）、内部供应链协同等方式，牢牢锁定高端市场份额，使得新进入者面临极高的技术、认证和客户门槛⁸。

5.2. 中国厂商崛起与国产化进展

在“国产替代”与下游新能源需求爆发的双重驱动下，中国功率半导体产业正经历快速崛起，已从硅基中低端市场向第三代半导体高端领域全面攻坚，形成了一批在技术、产能和市场方面具备竞争力的本土企业^8,87。中国厂商在全球市场中的地位不断提升，根据ICwise的数据，2023年全球功率分立器件营收前二十的公司中，中国企业已占据7席⁸⁷。

中国功率半导体企业主要采用IDM和Fabless（无晶圆厂设计）两种模式。IDM模式因其在工艺协同、产能保障和产品可靠性方面的优势，正成为本土龙头企业发展的主要趋势⁸。以下从IDM龙头企业、特色Fabless设计公司及上游关键材料企业三个层面梳理国产化进展。

5.2.1. IDM模式龙头企业综合竞争力分析

士兰微 是中国本土成长起来的规模最大的集成电路芯片设计与制造一体（IDM）企业之一，2024年营收首次突破百亿元大关，达112.20亿元⁹⁰。公司拥有5、6、8英寸芯片生产线和正在建设的12英寸芯片生产线，产品线覆盖集成电路、分立器件、LED及化合物半导体²。在功率半导体领域，士兰微技术全面，完成了超薄片槽栅IGBT、超结高压MOSFET、高密度沟槽栅MOSFET等工艺研发²。2020年，其MOSFET全球市场排名第十，中国大陆第三，市占率2.2%；IGBT分立器件全球排名第十，中国大陆第一，市占率2.6%²。公司正加速向高门槛领域攻坚，其基于V代IGBT和FRD芯片的电动汽车主驱模块已实现国内外多家客户批量供货，基于Ⅱ代SiC-MOSFET芯片的电动汽车主驱模块2024年在国内4家车企累计出货5万只⁹⁰。此外，其8英寸硅基GaN功率器件芯片研发量产线已在2024年实现通线⁹⁰。综合技术、产能与市场表现，士兰微位列国内功率半导体企业第一梯队⁹¹。

华润微 是国内领先的掌握芯片设计、制造、封测一体化运营能力的IDM企业²。公司建有国内首条6英寸商用SiC晶圆生产线并已正式量产，成功研发1200V和650V SiC肖特基二极管，并已规模商用GaN功率器件^2,16。在硅基领域，华润微是国内少数能够提供100V至1500V范围内低、中、高压全系列MOSFET产品的企业，2020年MOSFET市场排名全球第八，中国大陆第一，市占率达3.9%²。其功率器件事业群（PDBG）持续迭代产品，例如推出了基于12吋先进工艺平台的第七代高性能IGBT系列，涵盖650V、750V、1200V电压平台，可有效降低系统损耗，应用于光伏逆变器、工业变频等领域。华润微在汽车电子领域拓展迅速，2022年销售规模同比增长185%，产品进入比亚迪、吉利、蔚来、一汽、长安等重点车企供应链¹⁴。公司位列国内功率半导体企业第一梯队，营收与利润规模居于前列⁹¹。

扬杰科技 是国内产业链垂直一体化（IDM）的杰出厂商，连续数年入围“中国半导体功率器件十强企业”前三强²。公司产品涵盖分立器件芯片、整流器件、保护器件、MOSFET、IGBT等，其中二极管、整流桥类产品在国内占据领先地位²。在高端产品方面，其8英寸工艺的1200V沟槽场截止型IGBT芯片及对应模块已开始风险量产，并持续优化Trench MOSFET和SGT MOS系列产品²。扬杰科技已全面布局SiC/GaN第三代半导体，建立了研发团队，已量产SiC MOSFET和肖特基二极管，并对GaN器件进行积极专利布局，采用银烧结、Clip等先进封装技术进军汽车电子、新能源发电储能等领域¹⁶。公司位列国内功率半导体企业第一梯队⁹¹。

比亚迪半导体 是中国新能源汽车功率半导体国产化的标杆企业。作为比亚迪集团内部孵化并独立发展的IDM，其功率器件有近20年技术沉淀，产品涵盖MOSFET、IGBT、IPM、SiC功率器件等⁸⁵。在2023年新能源乘用车IGBT/SiC功率模块装机量排名中，比亚迪半导体以超320万套装机量和28.9%的市场份额登顶榜首，超越英飞凌，这标志着中国企业在核心汽车零部件领域的重大突破⁸⁵。比亚迪半导体已实现车规级SiC MOSFET模块量产，导通电阻100mΩ，通过AEC-Q101认证，应用于比亚迪汉EV、唐EV等车型，并计划在2025年将SiC模块产能提升至100万只/月⁸。其在浙江绍兴投资100亿元的功率器件和传感控制器件研发及产业化项目一期已竣工，将进一步扩大产能⁸⁵。

时代电气（中车时代半导体） 依托中国中车在轨道交通领域的深厚积累，是国际少数同时掌握大功率晶闸管、IGCT、IGBT及SiC器件及其组件技术的IDM模式企业代表，拥有芯片—模块—装置—系统完整产业链⁸⁵。公司建有6英寸双极器件、8英寸IGBT和6英寸碳化硅的产业化基地，其高压IGBT自主化领先，全系列高可靠性IGBT产品打破了轨道交通和特高压输电工程的国外垄断²。在新能源汽车领域，2023年其功率模块装机量市场份额达12.5%，位列全球第三⁸⁵。公司还建成了SiC芯片生产线，国内首款自研SiC大功率电驱系统已实现装车¹⁶。时代电气位列国内功率半导体企业第一梯队，研发投入占比常年维持在9%以上⁹¹。

斯达半导 是国内IGBT模块的领军企业，采用Fabless模式但与晶圆厂深度合作。公司在全球IGBT模块市场市占率为3.3%，全球排名第六，国内排名第一²。斯达半导专注IGBT模块，已推出第七代沟槽IGBT芯片并通过车规认证量产¹⁶。在SiC领域，其市场份额已达10%，进入头部车企供应链⁸。公司位列国内功率半导体企业第二梯队，近年来营收与研发投入增长迅速⁹¹。

华微电子 是集功率半导体器件设计研发、芯片加工、封装测试及产品营销为一体的国家级高新技术企业，拥有4英寸至8英寸多条功率半导体分立器件及IC芯片生产线¹⁴。公司产品以IGBT、MOSFET、SCR等为主，近年来不断拓展新能源汽车配套业务，产品涵盖IGBT单管、FRD、高低压MOS、PM模块等，在商用汽车电控部分实现了新突破¹⁴。

闻泰科技（安世半导体） 通过收购安世半导体，实现了从ODM向半导体企业的转型升级，打通了从芯片设计、晶圆制造到封装测试的全流程²。安世半导体在中国功率分立器件公司中排名榜首，其全球整体市占率达到8.4%²。安世半导体的整合与发展，是中国企业通过国际并购获取先进技术与产能、提升全球竞争力的典型案例。

吉林华微电子、捷捷微电、新洁能 等也是国内重要的功率半导体厂商。捷捷微电在晶闸管业务国内领先，正拓展至MOSFET和IGBT，完成SiC MOSFET芯片研发¹⁶。新洁能是国内8英寸及12英寸芯片投片数量最大的功率半导体设计公司之一，已掌握MOSFET、IGBT等核心技术，并积极布局SiC/GaN第三代半导体²。这些企业多位于国内功率半导体企业的第二梯队⁹¹。

5.2.2. Fabless设计公司与模块供应商的突破

除IDM外，一批专注于芯片设计或模块封装的Fabless公司也在细分领域取得显著进展。

东微半导体 是专注于高性能功率器件设计的Fabless企业，在超结MOSFET技术领域具有优势，产品应用于新能源汽车OBC和充电桩¹⁷。

上海瞻芯电子 是国内首家实现车规级SiC MOSFET量产的公司，专注于6英寸SiC MOSFET、SiC功率模块及驱动芯片，产品应用于直流充电桩、光伏逆变器¹⁷。

芯导科技、宏微科技、上海陆芯 等设计公司在MOSFET、IGBT及第三代半导体器件设计方面各有专长。宏微科技是国家IGBT和FRED标准起草单位，产品包括IGBT、MOSFET分立器件及模块⁸⁸。上海陆芯专注于IGBT、MOSFET和SiC设计，产品通过TÜV车规级AEC-Q101认证，并规划面向新能源汽车的变频电机驱动产品及PIM/IPM模块¹。

翠展微电子、中微创芯 等则是国内为数不多的汽车电控IGBT模块量产供应商。翠展微电子已通过IATF 16949认证，为多个汽车客户供应自主IGBT模块⁸⁸。中微创芯专注于高端智能功率模块（IPM）的设计与制造，采用自主研发晶圆技术，其产品技术路线已实现与英飞凌第七代芯片相当的水平。

芯长征 作为功率芯片设计公司，其IGBT产品对标国际巨头，第七代产品正与国内主流主机厂推进乘用车量产，商用车产品已全面量产，光伏产品也已进入国内主流光伏逆变器厂商。

5.2.3. 上游材料领域的国产化攻坚

功率半导体，尤其是第三代半导体的竞争，向上游材料端延伸。中国企业在SiC衬底、GaN外延片等关键材料领域已实现从技术突破到规模化量产的跨越。

在 碳化硅衬底 领域，山东天岳先进 是全球核心供应商，2024年全球导电型碳化硅衬底市场占有率达22.8%，位列全球第二，产品进入英飞凌、博世等国际头部企业供应链⁹。其上海临港工厂导电型衬底年产能已达30万片，并全球首发12英寸N型碳化硅衬底^8,9。北京天科合达 也是国内领先的SiC衬底企业，已实现大规模生产¹⁰。此外，三安光电（通过湖南三安和重庆基地布局）、烁科晶体、南砂晶圆、晶盛机电（子公司浙江晶瑞）等企业均已实现8英寸SiC衬底的量产或小批量生产，正在进行产能冲刺¹⁰。露笑科技、东尼电子、乾晶半导体 等公司也在积极布局和扩产⁸⁹。

在 氮化镓外延材料 领域，英诺赛科 是全球首家实现8英寸氮化镓晶圆量产的IDM厂商，截至2024年末月产能达1.3万片，计划未来五年内提升至7万片，2023年以42.4%市占率位居全球GaN分立器件出货量第一¹²。苏州晶湛半导体 于2014年全球首次发布商用8英寸硅基氮化镓外延片，2021年成功推出12英寸硅基电力电子氮化镓外延片¹¹。聚能晶源、东莞天域半导体（已更名广东天域）、大连芯冠科技、江苏能华微电子 等企业也在GaN外延材料研发与生产上取得了重要进展。

总结而言，中国功率半导体产业已形成多层次、多模式的竞争生态。头部IDM企业在规模、技术平台和产业链完整性上构筑了综合优势；众多Fabless和模块公司在细分赛道实现精准突破；上游材料企业的进展为整个产业的自主可控奠定了坚实基础。然而，挑战依然存在，国产高端器件在性能参数、专利积累、车规认证周期以及供应链部分核心环节（如高端设备和材料）上，仍与国际领先水平存在差距⁸。未来，随着研发投入的持续加大、产能的不断扩张以及产业链协同效应的增强，中国厂商有望在全球功率半导体格局中占据更重要的地位。

6. 典型应用领域实证案例分析

6.1. 新能源汽车电驱系统应用

新能源汽车电驱系统是功率半导体，尤其是高端车规级器件的核心应用场景，其性能直接影响整车的驱动效率、续航里程和动力表现。随着电气化进程加速与电压平台升级，硅基绝缘栅双极型晶体管（IGBT）模块与碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）模块的技术路线选择与替代趋势，已成为行业技术演进和市场格局变化的关键变量。

从市场规模与需求来看，新能源汽车已成为功率半导体增量需求的首要来源。中国汽车工业协会数据显示，2024年中国新能源汽车产销量首次跨越1,000万辆大关，分别达1,288.8万辆和1,286.6万辆，市场渗透率达40.9%。³ 功率半导体在新能源汽车半导体价值量中的占比高达50%左右。³ 据估算，纯电动汽车的单车半导体总价值量从传统燃油车的约450美元跃升至750美元，其中功率半导体的价值量占比从传统汽车的约10%提升至纯电动汽车的55%，价值增量接近9倍。¹⁰⁰ 具体而言，与传统燃油车约71美元的功率半导体价值量相比，纯电动汽车的功率半导体单车价值量已达到约387美元。⁸

从器件类型与应用价值来看，IGBT被称为新能源汽车电控系统的“CPU”，是核心动力控制单元。¹⁰⁰ 在电动汽车中，IGBT主要应用于电机驱动系统的直流/交流（DC/AC）逆变，是驱动汽车电机、实现车辆动力输出的关键环节，其性能直接影响电机的效率、控制精度、加速性能及续航里程。⁶⁷ 例如，在特斯拉的三相交流异步电机中，每相使用28个IGBT，全车IGBT使用数量达96个，单车IGBT价值约400美元。¹⁰⁰ 据统计，电机驱动系统占整车成本的15%-20%，而IGBT约占电机驱动系统成本的一半，使其成为除电池外成本第二高的汽车电子元件。⁶⁷ 2023年，我国车规级IGBT市场规模约为97.42亿元。⁶⁷ 随着新能源汽车市场持续爆发，IGBT需求急剧膨胀，预计2023年至2029年，全球IGBT功率模块市场将以年复合增长率约13.6%的速度扩张，从67亿美元增至145亿美元。⁶⁷

随着新能源汽车向高压化（800V及以上平台）趋势发展，对功率器件的耐压、频率和效率提出了更高要求，碳化硅（SiC）功率器件凭借其优异的材料特性开始大规模应用。SiC材料具有高击穿电场、高电子迁移率和高热导率等特性，采用SiC材料制造的功率器件能够显著降低导通损耗和开关损耗，提升系统效率。⁶⁷ 在800V高压平台车型中，SiC主驱逆变器模块正快速渗透。佐思汽研报告显示，2024年中国800-1000V高压架构乘用车销量已达73.9万辆，占新能源乘用车总销量的6.9%；预计2025年该比例将提升至10.9%，销量达149.5万辆，到2030年渗透率将超过35%。⁷² 2024年，中国800V高压平台车型的SiC模块渗透率已达28%。¹⁰¹ 这使得SiC器件在新能源汽车高压平台中的渗透率从2020年的约5%快速提升至2024年的约75%。⁸

硅基IGBT模块与SiC MOSFET模块在新能源汽车电驱系统中的应用效益对比显著，具体体现在系统效率、功率密度及整车续航等关键指标上。

1. 系统效率提升与能耗降低
   ：采用SiC MOSFET模块能够显著降低电驱系统的能量损耗，提升整体转换效率。实证案例表明，斯达半导与宇通客车合作开发的SiC主驱模块，可使电动大巴能耗降低15%。⁷⁶ 搭载自研SiC模块的比亚迪汉EV车型，实测续航里程提升5%-15%。⁸ 东风奕派计划在下一代超1000V平台采用1700V SiC电源模块，其开关损耗可降低60%，系统效率从96%提升至99%，预计可延长续航里程3%以上。⁷² 一般而言，SiC器件较传统硅基IGBT的导通损耗可降低约70%，带动电动车续航提升5%-10%。⁷¹
2. 功率密度提高与系统小型化
   ：SiC器件允许更高的开关频率，这有助于减小外围无源元件（如电感、电容）的体积和重量，从而提高整个电驱系统的功率密度，实现更紧凑的电机控制器设计。
3. 充电性能与热管理优势
   ：SiC器件在高温环境下工作性能更稳定，热导率更高，有助于改善系统散热。比亚迪汉EV搭载的自研SiC模块，可实现充电15分钟补电80%的高效快充。¹⁰¹ 此外，高压快充趋势对充电模块功率密度提出更高要求，SiC MOSFET因其更低的开关损耗，成为实现大功率充电（如350kW）的关键，可将电动汽车充电时间大幅缩短。

国内企业在新能源汽车功率半导体领域已取得显著突破，国产替代进程加速。比亚迪半导体不仅实现车规级SiC MOSFET模块的量产，其导通电阻达到100mΩ，并通过AEC-Q101认证，已应用于汉EV、唐EV等车型，截至报告期累计装车超10万辆。⁸ 斯达半导的SiC模块市场份额已达10%，进入头部车企供应链。⁸ 国产车规级IGBT的国产化率在2024年已突破50%，成功打破了国际巨头长期的垄断格局。⁷¹ 中车时代电气的碳化硅模块也已批量搭载于广汽、蔚来等车型，其良品率提升至国际水平的98%，成本较进口产品低20%。⁷¹ 预计到2030年，新能源汽车领域SiC主驱模块的渗透率将从2023年的15%提升至50%。⁷⁶

6.2. 光伏逆变器与储能变流器应用

光伏发电与电化学储能是推动能源结构转型、实现“碳中和”目标的关键领域，而光伏逆变器与储能变流器（PCS）作为其中的核心电能转换设备，其性能高度依赖于内部功率半导体器件的技术水平。功率半导体承担着直流/交流变换、最大功率点跟踪（MPPT）、功率因数校正等核心功能，其效率、可靠性和成本直接决定了整个光伏储能系统的发电量、经济回报和生命周期。

从产业地位与市场规模来看，光伏逆变器产业链中，上游功率半导体元器件，尤其是IGBT模块，是核心部件。逆变器生产成本中直接材料占比超过80%，而IGBT模块作为“电力电子装置的CPU”，直接影响光伏逆变器下游终端电站的发电效率，是成本构成中的关键部分。¹⁹ 2025年，中国光伏储能领域功率半导体市场规模达到42亿美元，同比增长25%。⁷⁵ 随着全球光伏新增装机量持续高位，预计2025年风光储用IGBT市场规模将突破120亿元。⁸ 光伏逆变器中IGBT等电子元器件的使用年限一般为10-15年，而光伏组件的运营周期是25年，这意味着在组件的生命周期内逆变器至少需要更换一次，由此产生了持续的替换市场需求。¹⁰³

从技术应用与演进路径看，硅基IGBT目前仍是光伏逆变器的主流技术方案，特别是在中大功率的集中式和组串式逆变器中应用广泛。然而，为追求更高的转换效率、更高的功率密度以及更低的系统成本，以碳化硅（SiC）为代表的第三代半导体技术正加速渗透。SiC器件在光伏逆变器中的渗透率已从2020年的约5%提升至2025年的25%。⁷⁵ 首航新能源等头部逆变器企业规模化应用SiC技术后，成功将光伏发电转换效率提升至99%，系统效率较传统硅基方案提升了1.5个百分点。⁷⁵ 在储能变流器领域，SiC器件的应用价值同样显著。华为数字能源等企业正推动SiC器件在储能系统中的渗透率从2023年的15%提升至2025年的35%，系统效率可达98.5%。¹⁰¹ 实证数据表明，SiC器件可将储能系统的整体效率提升至98%。⁷⁵

采用高效IGBT或SiC器件对光伏逆变器与储能变流器带来的核心效益可量化对比分析如下：

国内光伏逆变器产业在全球占据主导地位，为国产功率半导体器件的验证与导入提供了深厚的土壤。华为、阳光电源等企业位居全球逆变器厂商前列，它们对核心器件性能、可靠性及供应链安全有着极高要求，这倒逼并加速了国产IGBT和SiC器件的技术进步与市场渗透。 在国产替代方面，已取得系列进展：

• IGBT领域
  ：宏微科技自产IGBT和FRD器件已成为国内光伏逆变器领域的国产主力品牌之一，其客户包括华为、阳光电源、固德威等头部企业。 士兰微、斯达半导等企业的IGBT模块也已进入国内主流逆变器厂商供应链。¹⁹ 新洁能的IGBT产品已大量供应国内80%以上的光伏储能领域TOP10企业。
• SiC领域
  ：深圳爱仕特作为国内碳化硅功率半导体领军企业，已开发全系列SiC分立器件及功率模块，覆盖650V-1700V主流电压平台，并与光伏逆变器头部企业密切合作，已交付数千万颗SiC MOSFET订单，支撑GW级光伏装机。¹⁰⁴ 禾望电气已实现3kW~385kW组串式逆变器全系列搭载SiC器件。¹⁰³ 此外，国际巨头也通过长期供货协议锁定市场，例如安森美已与前10大光伏逆变器供应商中的8家签订了长期供货协议。²⁰

技术发展趋势表明，未来光伏与储能系统对功率半导体的需求将朝着更高效率、更高功率密度、更高智能化的方向发展。SiC器件的渗透率预计将从2025年的25%进一步提升至2030年的50%。⁷⁵ 同时，技术创新不止于单一材料，SiC与GaN的混合集成技术已在预研中，例如在光伏逆变器中，利用SiC MOSFET负责高频开关，GaN HEMT负责低压转换，混合集成可进一步提升系统效率。⁷⁶ 封装技术的进步，如采用先进散热设计和低寄生参数封装，也将持续改善功率模块的可靠性，使其适应更严苛的应用环境。³

7. 未来发展趋势预测与挑战展望（2025-2030）

7.1. 技术融合与创新方向预测

未来五年（2025-2030年），功率半导体技术将沿着硅基器件的持续优化、宽禁带半导体的加速渗透、系统集成度的跃升以及先进封装技术的革命四大主线深度演进与融合，共同驱动电力电子系统向着更高效率、更高功率密度、更高可靠性的方向发展。

硅基功率器件逼近物理极限下的持续微创新。尽管宽禁带半导体加速渗透，但硅基功率器件凭借成熟的工艺、稳定的性能与显著的成本优势，在2025年及未来相当长一段时间内仍占据市场主导地位，其技术发展聚焦“高效化、模块化、定制化”的持续微创新，与宽禁带器件形成互补共生格局⁷。以IGBT（绝缘栅双极晶体管）为代表的硅基核心器件，技术升级重点聚焦车规级模块的高电流与低损耗迭代。同时，IGBT与驱动电路、保护电路在系统层面的集成化趋势更为明显，智能功率模块（IPM）在工业自动化、家电变频等领域的渗透率将持续提升，简化了下游客户的系统设计流程⁷。以尚鼎芯科技为代表的企业，专注于定制化MOSFET（金属氧化物半导体场效应晶体管）的研发，凭借柔性化设计能力绑定工业控制、新能源储能等细分领域头部客户，并重点突破车规级定制化器件技术，以抢占定制化功率器件在细分市场的增长潜力空间⁷。高压MOSFET技术亦持续突破，在光伏逆变器、工业电源等领域的应用不断拓展，与碳化硅器件形成差异化竞争⁷。根据IC Insights的分析，在未来五年内，IGBT仍将承担全球约55%的电动乘用车主驱以外的电控任务，包括车载充电机（OBC）、DC-DC转换器和热管理系统等⁷。

碳化硅（SiC）与氮化镓（GaN）的成本下降与渗透率快速提升。以SiC和GaN为代表的宽禁带半导体已进入从技术验证到规模化商用、再到需求全面爆发的新阶段，技术成熟度与成本经济性是其实现市场渗透的关键。在SiC领域，2024年至2030年期间，其功率器件市场预计将以20%的复合年增长率（CAGR）增长，到2030年市场规模将扩大至103.85亿美元，其中电动汽车（xEV）相关应用（主驱逆变器、OBC、DC-DC）将贡献71%的市场份额⁶⁰。成本下降的核心路径在于8英寸晶圆的规模化量产。从6英寸向8英寸晶圆的过渡已稳步推进，Wolfspeed在2024年下半年其8英寸晶圆的营收已超过6英寸晶圆，中国硅基集成电路公司（SICC）也向市场大量部署8英寸晶圆，有效缓解了晶圆供应紧张局面⁶⁰。当晶圆尺寸从6英寸升级至8英寸，单片芯片数量显著提升，单位成本大幅下降，预计成本较6英寸可降低40%¹⁰⁸。国内企业在8英寸衬底方面取得突破，山东天岳先进的8英寸导电型衬底已实现量产，良率突破65%^13,76；株洲中车时代电气完成了8英寸碳化硅晶圆线通线，并完成了第四代沟槽栅碳化硅MOSFET的定型⁷。未来三到五年，1200V/1700V SiC MOSFET将成为主流产品，导通电阻（Rds(on)）将持续下降，推动系统能效提升¹⁰⁸。在GaN领域，其市场增长更为迅猛。据Yole Group预测，全球功率氮化镓器件市场规模将从2024年的3.55亿美元增长到2030年的约30亿美元，复合年增长率高达42%³⁸。成本下降依赖于从6英寸硅基氮化镓向8英寸晶圆的过渡，预计到2030年8英寸晶圆将满足80%以上的需求¹⁰⁹。英诺赛科在2025年完成8英寸氮化镓晶圆产线二期扩建，月产能从1.3万片提升至2万片，成为全球最大规模8英寸氮化镓量产基地之一^7,38。GaN外延是HEMT生产中最昂贵的步骤，是优化的重点，爱思强的G10 MOCVD平台有望降低外延成本¹⁰⁹。随着成本下降，GaN与硅基MOSFET的产值比将从2025年的2.33%提升至2030年的11%，替代速度将加快⁶³。

器件与驱动、控制、传感的更高程度集成化。系统级创新正在重新定义功率器件的价值边界，更高的集成度是实现系统小型化、提升功率密度和可靠性的关键。智能化封装技术将在电动汽车电控系统、光伏逆变器等领域快速普及¹⁰⁸。嵌入式SiC模块将驱动、保护、传感功能集成于单一封装，有效缩小体积并提升功率密度¹⁰⁸。德州仪器（TI）推出的集成式TOLL封装GaN器件LMG3650，将GaN FET与驱动器集成于封装内，适用于光伏逆变器、工业电源等场景，其集成了过热保护、过流保护等功能，无需外部保护电路，显著降低了设计复杂度⁴⁷。纳微半导体（Navitas）推出了100V GaN FET产品线，采用先进的双面冷却封装，专为数据中心54V输出级的同步整流FET或中间总线转换器优化，满足下一代AI计算平台的功率需求⁷。在国内，青岛中微创芯电子有限公司通过将驱动芯片和功率芯片进行集成化设计开发，构建了“神经”与“手脚”合一的智能功率模块（IPM），提升了产品灵活性，实现了从芯片设计到封装测试的全流程自主可控。辰致集团成功研发的PCB嵌入式功率模块，将功率半导体芯片嵌入PCB多层结构，实现功率器件、电气互连与部分功能电路一体化集成，将杂散电感由传统产品的8nH降至2nH，降幅达75%，有效提升了集成度与系统稳定性⁴⁵。

新型封装技术成为性能提升与可靠性保障的关键。2025年，封装技术已从行业“后端工序”跃升为“性能决定因素”，对发挥宽禁带半导体性能优势至关重要⁷。传统为硅基器件设计的TO-247等封装形式存在寄生电感大、散热效率低等问题，无法匹配SiC器件200℃工作温度和GaN器件超过100W/cm³的功率密度⁷。为此，无引线键合封装、双面冷却、嵌入式封装等新型封装技术成为行业研发重点。TOLL（TO-Leadless）封装因其高密度、小型化、低寄生电感和高效散热的特性，在宽禁带半导体中得到越来越多的应用⁴⁷。罗姆（ROHM）推出的TOLL封装SiC MOSFET SCT40xxDLL系列，将耐压提升至750V，主要应用于AI服务器电源、光伏逆变器等紧凑空间与高功率密度需求场景⁴⁷。双面散热封装通过上下表面均采用DBC板进行焊接，实现双面同时散热，可将回路寄生电感参数降到3nH以下，模块热阻相较于传统封装下降38%⁴⁴。针对多芯片集成带来的热机械应力挑战，复旦大学超越照明研究所团队研发了1200V SiC MOSFET板级扇出型嵌埋式封装，提出了“热-机械快速耦合建模+多目标布局优化”的一体化方法，通过优化芯片布局，使四颗芯片同时发热时的热阻降低了19.6%，通流能力提升了9%，翘曲形变量显著减少⁴⁹。广东佛智芯微电子技术研究有限公司取得的一项功率器件封装结构专利，通过在重布线层之间生长连通结构取代传统引线，减小了寄生感抗，并通过构建独立的散热通道控制芯片对交替工作，有效降低了器件封装热阻。此外，银烧结、铜柱凸点等先进封装材料与工艺，正在从高端逻辑芯片领域向功率器件领域渗透，推动器件与系统需求的深度适配⁷。SK keyfoundry与LB Semicon联合开发的基于8英寸晶圆的Direct RDL（重布线层）封装技术，其金属布线厚度达15微米、布线密度覆盖芯片面积70%，可满足严苛的汽车半导体质量标准¹⁸。

7.2. 市场机遇、挑战与战略建议

展望至2030年，功率半导体产业在能源转型与电气化深化的宏大背景下，面临着广阔的市场增长机遇，同时也必须应对来自供应链、国际竞争与技术迭代等多方面的严峻挑战。中国产业需在政策引导、企业战略与技术研发上协同发力，方能实现从规模扩张到高质量发展的关键跃迁。

市场增长核心机遇：能源转型与电气化深化。全球范围内的能源转型与“双碳”目标构成了功率半导体市场持续扩张的底层逻辑。新能源汽车仍是第一增长动力，其电气化架构的升级直接拉动了对高效功率器件的巨大需求。随着800V高压平台车型的普及（2025年渗透率有望超过50%）³⁴，以及电池容量提升、充电设施完善，预计到2029年全球电动汽车销量将达到4810万辆⁵⁸。单车功率半导体价值量从传统燃油车的71美元跃升至电动车的387美元，其中SiC主驱逆变器渗透率持续提升⁸。光伏与储能领域是另一大增长引擎。2025年风光储用IGBT市场规模预计突破120亿元，SiC在光伏逆变器中的渗透率将从25%提升至50%，系统损耗可降低1.5%⁸。在可再生能源领域，碳化硅功率半导体器件可使光伏系统能量转换效率提升、损耗降低，全球光伏新增装机容量的增长将直接带动该领域SiC器件销售额以28.7%的年复合增长率同步增长⁵⁸。储能系统（ESS）领域，碳化硅技术正推动储能转换器向更高容量、模块化方向升级，全球电化学储能新增装机容量的快速增长将有效拉动碳化硅功率半导体器件市场扩张⁵⁸。此外，人工智能（AI）算力需求爆发为GaN器件开辟了“黄金赛道”。AI数据中心与5G通信领域，GaN在48V供电系统、基站射频PA中的应用快速渗透，英伟达H100服务器单机功耗高达7kW，带动了高频高效GaN器件的需求增长⁸。Yole Group预测，到2030年，数据中心、汽车、人形机器人等新兴市场合计将占GaN市场规模的30%左右⁶³。消费电子领域，尽管市场趋于饱和，但GaN快充凭借高效、小型化优势持续渗透，预计到2030年，消费和移动领域将占据GaN超过50%的市场份额^38,109。

面临的主要挑战。在拥抱机遇的同时，产业也需清醒认识并应对一系列内外部挑战。供应链安全与地缘政治风险首当其冲。美国商务部工业与安全局（BIS）持续更新对华先进半导体出口管制规则，限制中国获取高性能芯片及先进半导体制造设备的能力⁷⁸。日本经济产业省（METI）也出台了半导体制造设备出口管制措施，将6类（23种）芯片制造设备纳入管制范围，加大了对中国出口的难度⁷⁹。2025年下半年的“安世半导体事件”更是凸显了跨国企业运营中的地缘政治风险，荷兰政府依据冷战法律对中资控股的安世半导体实施干预，而中国商务部随即对其实施出口管制，引发了全球芯片供应链的震荡^81,82。这些事件表明，功率半导体产业链的全球化分工正受到贸易保护主义和单边行动的严重冲击，上游关键设备（如光刻机）、原材料（如高纯硅粉、碳粉）的进口依赖构成了潜在的“卡脖子”风险^77,80。国际竞争与技术迭代风险日益加剧。全球功率半导体市场，尤其是宽禁带半导体高端市场，目前仍由英飞凌、意法半导体、安森美、罗姆等国际IDM巨头主导。这些企业凭借先发技术优势、深厚的专利壁垒和严格的客户认证体系（如车规级AEC-Q101），形成了强大的市场护城河。虽然国产化率在硅基中低端领域快速提升，但在第三代半导体高端器件领域，国产化率仍整体不足5%⁸。同时，技术迭代本身也带来风险。一方面，SiC产业面临产能过剩与“价格战”的囚徒困境，国内规划产能可能超过需求的30%，部分中小厂商或面临淘汰⁷⁷。另一方面，氧化镓（Ga₂O₃）、氮化铝（AlN）等第四代超宽禁带半导体材料已在实验室取得重要突破⁴¹，其理论性能优于SiC和GaN，一旦在未来实现商业化，可能对现有第三代半导体格局形成冲击⁷⁷。核心技术瓶颈与产业化障碍依然存在。在SiC领域，上游衬底环节的长晶工艺复杂（单炉生长周期长达7-10天）、缺陷控制难度大，8英寸衬底良率提升仍是挑战；中游器件制造的良率普遍低于硅基器件，车规级认证周期长达3-5年，客户验证门槛高^8,76。在GaN领域，器件存在热膨胀系数差异导致的裂纹问题，1200V以上高压器件的可靠性仍需验证⁸。

发展建议。为把握机遇、应对挑战，推动中国功率半导体产业实现高质量发展，需从产业政策、企业战略、技术研发等多个维度协同推进。产业政策层面：构建自主可控的产业生态与创新体系。国家层面需继续将功率半导体，特别是第三代半导体，列为战略性新兴产业进行重点支持。政策工具应从初期的财税优惠、研发补贴，向应用推广、平台建设、标准制定、生态构建等更深层次延伸⁴。应充分发挥国家集成电路产业投资基金等资本的引导作用，重点投向产业链薄弱环节，如8英寸SiC衬底、外延设备、先进封装材料等⁸。地方层面应依托现有产业集群（如长三角、珠三角、京津冀），推动形成“材料-芯片-模块-应用”的完整区域闭环，强化产业链本地配套能力。至关重要的一点是，要积极参与并主导国际标准制定。2025年，我国牵头修订的国际电工委员会（IEC）两项功率半导体器件关键国际标准发布，标志着中国正从产业追随者向标准引领者蜕变。这不仅能降低国产器件国际市场准入成本，更能将我国在新能源领域的应用优势转化为技术优势和话语权。企业战略层面：深化垂直整合与开放合作，走差异化竞争之路。国内领先企业应坚持并深化IDM（垂直整合制造）或“轻IDM”模式，加强对上游材料、核心工艺的控制力，以保障供应链安全、加速技术迭代和降低成本^76,108。同时，应积极开展高水平的国际开放合作。国际半导体巨头与中国企业的合作已从技术授权升级为联合研发、产能共建、供应链绑定等深度模式，例如意法半导体与三安光电在重庆共建8英寸碳化硅合资制造厂，英飞凌与天岳先进、天科合达签订长期衬底供应协议等¹³。这类合作有助于国内企业融入全球创新网络，提升技术和管理水平。企业应避免陷入低端同质化“价格战”，而应聚焦细分市场，发展定制化、模块化、高可靠性的产品，如车规级SiC模块、数据中心用GaN电源芯片、高端工业IPM等，构建差异化竞争优势。技术研发层面：攻坚共性关键技术，布局前沿探索。必须集中力量攻克制约产业发展的共性关键技术瓶颈。在材料端，重点突破8英寸SiC衬底的低缺陷、高效率量产技术，以及高质量、低成本的大尺寸硅基GaN外延技术³⁶。在器件端，持续优化SiC MOSFET的沟槽栅结构以降低导通电阻和提升可靠性，攻关高压GaN器件（如1200V）的工艺与可靠性^34,108。在封装与系统层面，大力发展低寄生电感、双面散热、嵌入式等先进封装技术，并推动器件与驱动、控制、传感的更高程度单芯片或封装级集成。同时，应前瞻性布局第四代半导体（如氧化镓、氮化铝）等前沿材料的研发，依托国家第三代半导体技术创新中心等平台，开展从材料、器件到应用的系统性探索，为未来产业升级储备核心技术^36,41。通过产学研用紧密协同，中国功率半导体产业方能在未来的全球竞争中占据更有利的位置，真正实现从“中国制造”到“中国创造”的跨越。
