一、临界点已至：2026年，GaN市场的裂变时刻
2026年，对于功率半导体行业而言，或许是一个决定性的分水岭，面对SiC强势下沉消费市场，整个功率半导体市场的格局，将会发生剧烈变化。面对这种变化，英飞凌发布的2026年氮化镓白皮书到底讲了什么？到2030年，GaN（氮化镓）功率器件市场规模将相较于2025年增长400%，达到近30亿美元。除了我们熟知的快充，从AI数据中心的800V架构，到人形机器人的关节控制，再到电动汽车的OBC变革，GaN正在重塑能源流动的每一条血管。
为什么是2026年？
因为这一年，技术成熟度与成本优势将形成“共振”。我们观察到，随着制造工艺的成熟，特别是向300mm（12英寸）晶圆过渡的趋势日益明显，GaN的生产成本正在逼近传统硅（Si）器件的临界点。这不再仅仅是消费电子的狂欢，而是工业、汽车、数据中心等高壁垒行业的全面入局。
在这个时间节点，单纯讨论“GaN比Si好在哪里”已经过时了，我们需要探讨的是：在更高功率、更复杂拓扑、更极端环境的挑战下，GaN技术本身正在发生什么样的进化？英飞凌在其最新的技术白皮书中，为我们指出了几条极为清晰的技术演进路径。
二、拓扑革命：双向开关（BDS）如何重构电源系统？
如果说过去的GaN器件是在“拼参数”，那么下一阶段的竞争核心在于“拼架构”。而在所有的技术创新中，双向开关（Bidirectional Switch, BDS）无疑是最具颠覆性的一环。
1、告别“背靠背”，单芯片解决双向导通
在传统的电源转换系统中，特别是涉及到需要双向能量流动的场景（如太阳能微型逆变器、电池储能系统），工程师们不得不采用“背靠背”（Back-to-Back）的配置。也就是说，为了实现双向阻断电压和双向导通电流，需要将两个单向开关串联使用。
这种做法的弊端显而易见：原本只需要一个功能，却用了两颗芯片、两套驱动，甚至还需要额外的二极管。这不仅增加了系统的BOM（物料清单）成本，更重要的是增加了导通损耗和PCB占用面积。

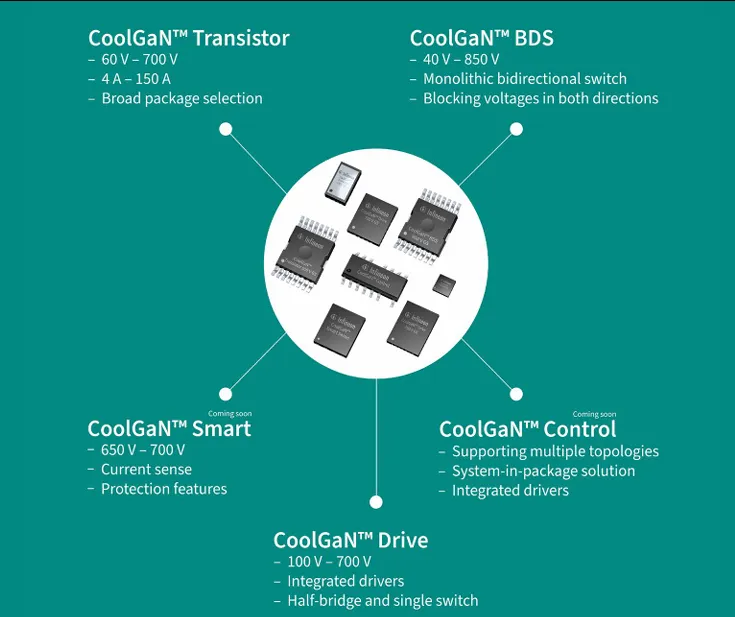

英飞凌推出的CoolGaN™双向开关（BDS）技术，彻底改变了这一局面。这是一种单片集成的解决方案，它利用GaN独特的横向结构优势，在单颗芯片上实现了双向耐压和双向导通。
2、从物理底层看“降本增效”

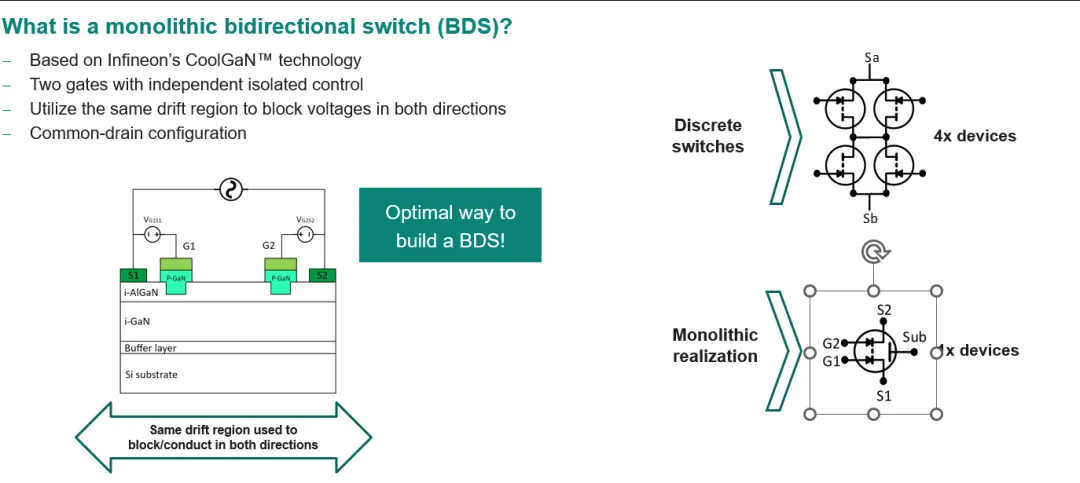

从器件物理层面来看，这种双向开关采用了共漏极设计和双栅极结构。其核心突破在于，它允许在两个方向上共用同一个漂移区来阻断电压。
这意味着什么？意味着在相同的耐压等级下，芯片的面积可以大幅缩小。与传统的背靠背分立器件相比，采用GaN BDS方案，在某些应用（如智能手机USB端口保护）中，PCB上的功率开关占用面积甚至可以减少82%。
更小的芯片面积意味着更小的寄生参数，从而带来更快的开关速度和更低的损耗。在光伏逆变器领域，这种技术已经展现了威力——通过替换传统的四个单向开关为一个BDS，不仅系统成本显著下降，效率也得到了极大提升。
3、单级变换：电源设计的终极梦想
有了双向开关，电源拓扑的设计思路被彻底打开了。最直接的影响就是推动了“单级AC-DC转换”的普及。
传统电源往往需要两级架构：先进行PFC（功率因数校正），再进行DC-DC转换。这种架构复杂、笨重且效率受限。而基于GaN BDS的单级拓扑，可以直接实现交流电到直流电的高效转换，甚至是构建无直流母线（DC link-less）和无桥（Bridgeless）的设计。
这一变革对于未来的AI服务器电源、车载充电机（OBC）以及电机驱动系统来说，是革命性的。它让电源系统不再是那个占据巨大空间、发热严重的“黑盒子”，而变成了真正紧凑、高效的能量转换中心。
三、制造与封装：把“法拉利引擎”装进赛车里
拥有了好的芯片设计只是第一步，如何将其大规模制造出来，并将其性能无损地释放出来，是摆在行业面前的另一道难题。
1、300mm晶圆：打破成本魔咒

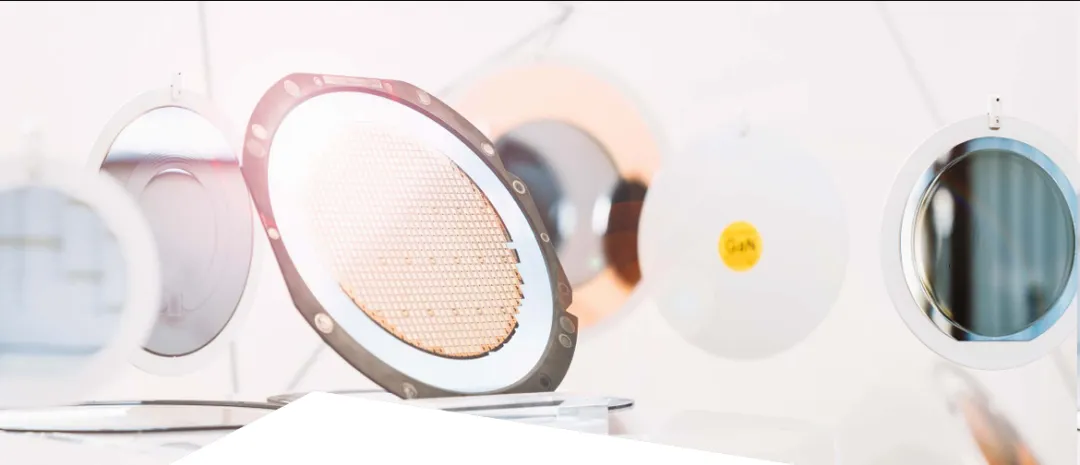

长期以来，阻碍GaN大规模替代Si的主要障碍就是成本。英飞凌正在通过一项关键举措来攻克这一堡垒：推进全球首个300mm（12英寸）GaN功率晶圆的生产。
这是一个简单的数学题：晶圆尺寸越大，单片晶圆上能切割出的芯片数量就越多。从200mm（8英寸）升级到300mm，意味着每片晶圆的芯片产量将提高2.3倍。随着产量的提升和边缘效应的减少，GaN芯片的制造成本将快速下降，最终实现与硅器件的“平价”。这对于推动GaN进入对成本极其敏感的家电、电动工具等大规模消费市场至关重要。
2、封装技术的觉醒：拒绝“小马拉大车”
白皮书中用了一个非常生动的比喻：如果你把法拉利的引擎（GaN芯片）装进拖拉机的底盘（旧式封装）里，它根本跑不快。
GaN器件的开关速度是硅的100倍，且体积更小。如果继续沿用上世纪90年代那些为硅器件设计的传统塑料封装（那著名的“黑色引脚”），封装本身带来的寄生电感和散热瓶颈，将完全抵消GaN的性能优势。
因此，2026年的封装技术将呈现百花齐放的态势：
第一，表面贴装技术的进化。如TOLx等封装形式，通过极低的寄生电感设计，确保GaN的高频性能不被“吃掉”。
第二，智能功率模块（IPM）的普及。将驱动器与开关管集成在同一个紧凑封装内，不仅简化了外围电路设计，还能最大限度地减少驱动回路的干扰。
第三，高功率模块的出现。针对工业电机驱动、直流快充等70kW以上的高功率场景，采用低杂散电感的模块化封装，通过多芯片并联实现大功率输出，同时解决高密度散热问题。
3、衬底材料的之争
虽然目前硅基氮化镓（GaN-on-Si）是主流，但行业并未停止对更优衬底的探索。
蓝宝石衬底（GaN-on-Sapphire）因其独特的绝缘特性和成本潜力，正在消费电子低功率市场崭露头角。而更为前沿的垂直GaN（Vertical GaN）技术，即在导电衬底上生长GaN，使电流垂直流过器件，理论上能实现更高的击穿电压，但目前受限于制造复杂度和成本，仍处于早期阶段。
更令人兴奋的是关于金刚石衬底的研究。金刚石拥有极高的热导率，将其与GaN结合，能瞬间将热量导出。尽管目前“GaN-on-Diamond”还面临成本和结合界面热阻的技术挑战，但它无疑是未来超高功率密度应用的“圣杯”。
四、应用场景爆发：从AI算力到机器心脏
技术只有落地到场景中才有价值。展望2026，GaN将不仅限于充电头，而是深入到数字世界的基座和物理世界的关节。
1、AI数据中心：破解“功耗墙”
AI算力的需求每3.4个月翻一番，随之而来的是数据中心能耗的剧增。传统的12V供电架构已经难以为继，向48V甚至更高电压的过渡势在必行。
在AI服务器的电源供应单元（PSU）和中间总线转换器（IBC）中，GaN的高功率密度特性使其成为唯一选择。它能在这个寸土寸金的空间里，实现极高效率的电压转换（例如从48V转到1V给GPU供电），并大幅减少散热需求。可以说，没有GaN的高效供电，未来的AI算力扩张将被电力成本和散热难题锁死。
2、汽车与机器人：更轻、更准、更远
在电动汽车领域，48V系统的普及和OBC的升级是GaN的主战场。使用GaN器件的OBC，不仅体积更小（腾出更多车内空间），而且能提升充电效率，间接增加续航里程。
而在机器人领域，特别是人形机器人，GaN的作用更加微妙且关键。机器人的关节（Joints）需要极其紧凑、精准的电机驱动控制。GaN的高频开关特性允许使用更小的电感和电容，使得电机驱动器体积缩小40%以上。这意味着机器人的关节可以做得更轻、更灵活，动作控制更加精准——这正是让机器人从“笨重机械”进化为“灵巧伙伴”的关键一步。
五、从器件到系统：智能化的下半场
最后，我们需要关注的一个趋势是“智能化”。
在2026年，单一的GaN开关将逐渐演变为智能化的系统级芯片。通过将控制器IC、驱动器、传感器（电流、温度检测）以及保护功能集成在一起，GaN器件将具备“自我感知”能力。
这种技术被称为“健康状态监测”（State-of-Health,SoH）。微控制器（MCU）可以通过分析器件内部反馈的细微参数变化，实时判断系统的健康状况，预测潜在故障，并在热失控或过压发生前进行干预。这对于数据中心、汽车等对可靠性要求极高的应用场景来说，是无法拒绝的价值增量。
结语
2026年并非遥不可及，它就在下一个转角。
从英飞凌的这份洞察中，我们清晰地看到：GaN技术正在褪去“昂贵新技术”的青涩外衣，通过双向开关的架构创新、300mm晶圆的规模制造、以及与AI和数字化浪潮的深度绑定，成长为支撑未来高效能源社会的基石。
对于身处其中的工程师和决策者而言，机遇是显而易见的：谁能率先驾驭GaN在系统架构层面的创新（如单级变换、双向流动），谁能解决高频下的封装与散热难题，谁就能在这场能源效率革命中占据主动。
