1. 摘要

随着汽车电子电气架构（E/E架构）向集中式与区域化（Zonal）演进，以及工业4.0对机器视觉数据吞吐量要求的指数级增长，高速串行通信接口（SerDes）正经历一场物理层介质的革命。在这场变革中，PoC（Power over Coax，同轴供电）技术凭借其轻量化、布线简洁和抗干扰能力强的优势，已成为连接高清摄像头、激光雷达（LiDAR）及高分辨率显示器的首选方案。然而，PoC架构的广泛部署对无源元件提出了极为严苛的挑战，特别是作为“交直流分离”核心器件的PoC电感。

本报告旨在为硬件架构师及产业链从业者提供一份详尽的PoC电感市场决策参考。报告深入剖析了Bias-T电路的物理机制，揭示了在GMSL3、FPD-Link IV及MIPI A-PHY等新一代标准下，电感必须在数千兆赫兹（GHz）频段内保持高阻抗、同时承载大直流电流的“二律背反”技术难题。

通过对TDK、村田制作所（Murata）、Coilcraft（线艺）等行业巨头的竞争格局分析，我们发现市场正从单纯的“多电感级联”方案向“宽频带单电感”方案演进。工程师的痛点已从基本的阻抗匹配，转移到了热管理、EMC（电磁兼容）合规性以及在极小PCB空间内的性能权衡。

本白皮书旨在为硬件研发团队提供一套详尽的工程选型指南，深入剖析PoC电感的物理机理、关键参数、技术路线差异及系统级设计陷阱，并最终通过标准化的检查清单指导物料导入。

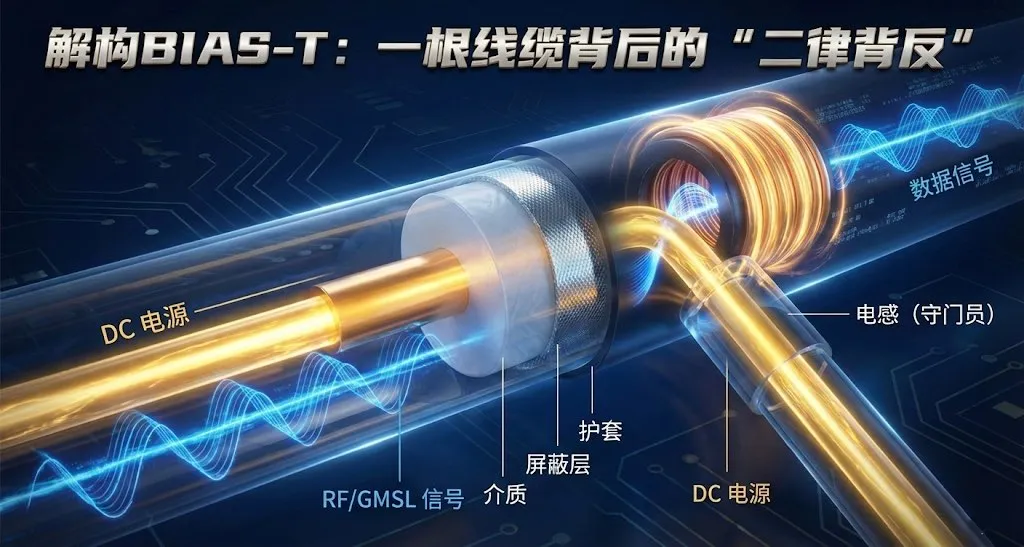

2. 技术原理与核心挑战：解构Bias-T电路

PoC技术的基石是Bias-T（偏置器）电路。在PoC应用中，电感不再是理想的集总参数元件，而是一个复杂的分布参数网络。理解其在高频与大电流下的非线性行为是选型的前提，必须透彻理解其在电路中的物理行为及其面临的物理极限。

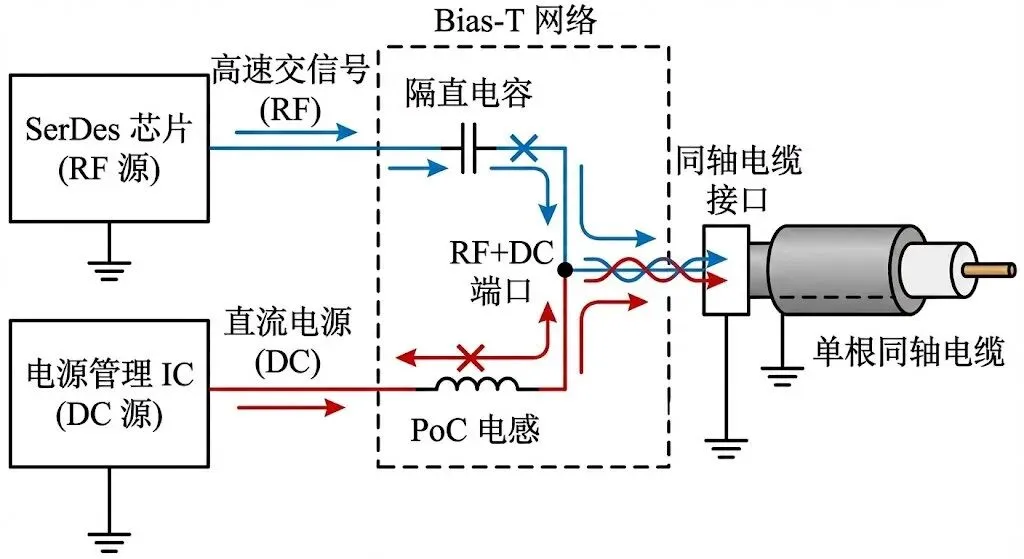

2.1 Bias-T电路的物理机制

Bias-T电路是一个三端口网络，其核心功能是在同一根同轴电缆上实现射频（RF）信号与直流（DC）电源的分离与合成。

• RF+DC端口：连接同轴电缆，同时传输高速视频数据和直流电源。

• RF端口：连接SerDes芯片（串行器或解串器），通过一颗隔直电容（AC Coupling Capacitor）阻断直流，仅允许高频交流信号通过 。

• DC端口：连接电源管理IC（PMIC）或供电网络，通过一颗或多颗PoC电感阻断高频交流信号，仅允许直流电流通过 。

在这个架构中，PoC电感扮演着“守门员”的角色。理想状态下，它应该是一个对直流电阻为零、对交流阻抗为无穷大的元件。然而，在现实物理世界中，这几乎是不可能的任务，尤其是在宽频带应用中。

2.2 核心参数与物理矛盾

在进行决策参考时，必须针对以下核心参数进行深入了解，因为它们直接对应了工程师的设计痛点。

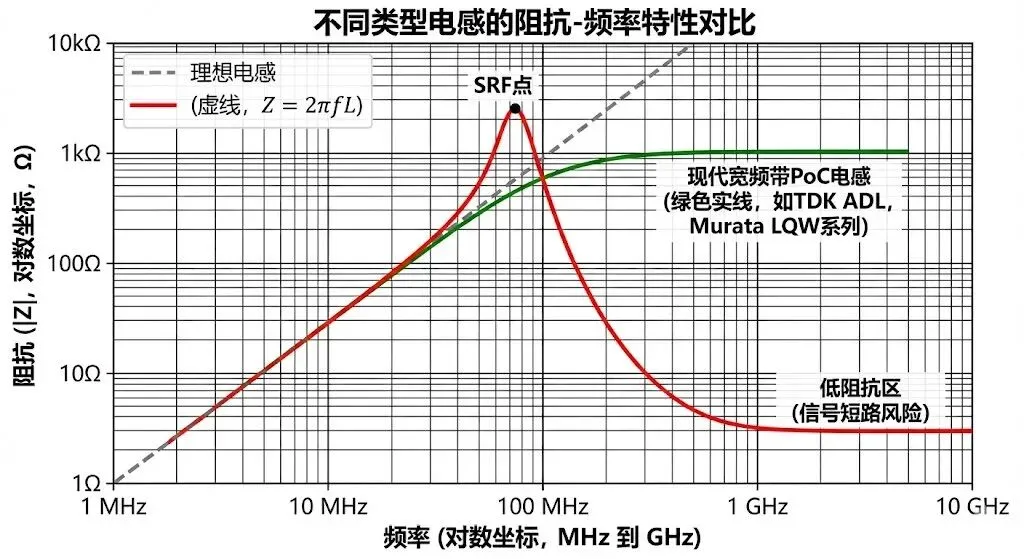

2.2.1 宽频带阻抗（Wideband Impedance）与自谐振频率（SRF）

这是PoC电感最关键的指标。根据阻抗公式 ，电感的感抗随频率线性增加。但是，实际电感存在寄生电容（），这会导致电感在某一特定频率发生并联谐振，即自谐振频率（SRF）。

• 物理现象：在SRF之前，元件表现为感性，阻抗上升；在SRF处，阻抗达到峰值；在SRF之后，元件表现为容性，阻抗急剧下降 。

• 工程挑战：GMSL2和FPD-Link III的通信频段极宽，从控制通道的几MHz一直延伸到视频通道的3GHz甚至更高 。普通的功率电感在几十MHz时就会发生谐振，导致在高频段变为“电容”，将高频视频信号短路到地，造成严重的信号插入损耗（Insertion Loss）和黑屏故障。

• 解决方案演进：传统方案采用“级联”方式，即串联一个大感值电感（处理低频）和一个小感值电感（处理高频）。而现代“宽频带”电感（如TDK ADL系列、Murata LQW系列）通过特殊的线圈结构和材料，极大地降低了寄生电容，使得单个电感就能在极宽的频带内保持高阻抗 。

2.2.2 饱和电流（Isat）与额定电流（Itemp）

随着汽车摄像头像素从1MP向8MP、12MP演进，以及ISP（图像信号处理）功能的集成，摄像头模组的功耗显著增加。

• Isat（饱和电流）：当流过电感的直流电流超过此值时，磁芯磁导率下降，导致电感值急剧衰减。如果在PoC应用中电感饱和，其对高频信号的阻抗将瞬间崩溃，导致通信中断 。

• 技术营销点：许多竞争对手的电感在高温下Isat衰减严重。推广时应强调“软饱和”特性，即在过流情况下电感值缓慢下降，而非断崖式下跌，这对保证系统鲁棒性至关重要。

2.2.3 直流电阻（DCR）与热管理

在紧凑的摄像头模组（通常仅20mm x 20mm）中，散热是巨大的挑战。PoC电感的DCR直接决定了自身的发热量（）。

• 电压压降：同轴电缆本身存在电阻，长达15米的电缆会导致显著压降。如果电感DCR过大，摄像头的实际供电电压可能低于工作阈值，导致系统无法启动。

• 推广策略：低DCR不仅是效率指标，更是“热可靠性”指标。对于需要通过1A以上电流的高端模组，低DCR是刚需。

2.3 S参数分析：S21与S11

在与射频工程师沟通时，不能只谈电感值，必须谈S参数。

• S21（插入损耗）：表示信号通过传输线的损耗。PoC电感作为并联元件接入射频链路，理想情况下对S21的影响应微乎其微。如果电感阻抗不够高，S21曲线会出现深谷（Dip），导致信号完整性受损 。

• S11（回波损耗）：表示信号的反射。如果PoC网络设计不当，造成阻抗不匹配（偏离50Ω），会导致严重的信号反射。这通常发生在不同电感级联的“反谐振”点。

3. 市场应用场景深度扫描

PoC电感的市场并非铁板一块。不同的应用场景对电感的尺寸、电流和屏蔽性能有完全不同的要求。

3.1 汽车电子：核心增长引擎

汽车是PoC电感最大的单一市场，驱动力来自于ADAS（高级驾驶辅助系统）和自动驾驶。

3.1.1 自动驾驶摄像头（Front/Surround/Rear View）

• 需求特征：高带宽（GMSL2/3）、高可靠性（AEC-Q200）、极小尺寸。

• 趋势：前视摄像头（Sensing Camera）正在向800万像素升级，数据率飙升至10Gbps以上。这意味着PoC电感必须在更高频率（6GHz+）保持高阻抗，同时由于计算量增加，电流需求可能达到1A-1.5A 。

• 尺寸限制：随着摄像头模组越来越小，原本的1812（4532）封装电感正在被1210（3225）甚至0805（2012）封装取代。TDK推出的ADL3225VF正是为了在缩小45%占板面积的同时保持1.6A的电流能力 。

3.1.2 激光雷达（LiDAR）与雷达（Radar）

• 需求特征：相比摄像头，LiDAR的瞬时功率波动可能更大，对电感的瞬态响应能力提出更高要求。同时，LiDAR系统对电磁干扰（EMI）极其敏感，要求PoC电感必须具备全屏蔽结构，防止电源线噪声耦合到敏感的接收器电路 。

3.1.3 电子后视镜（e-Mirror）与车内监控（DMS）

• 痛点：这些应用对延迟极其敏感。任何由电源噪声引起的误码重传都是不可接受的。因此，这里的PoC电感不仅要通直流，还必须具备极强的滤波性能，滤除来自车身电源网络（12V/24V Battery）的传导干扰 。

3.2 工业机器视觉：高性能与高压

工业4.0背景下的自动化产线检测依赖于高帧率、高分辨率的机器视觉相机。

• 接口标准：CoaXPress (CXP)。CXP-12标准支持单缆12.5Gbps。

• 差异化需求：与汽车的12V系统不同，工业CoaXPress的PoC电压通常为24V，功率高达13W 。这意味着PoC电感必须具有更高的耐压等级和功率处理能力。

• 环境要求：工业现场电磁环境复杂（电机、变频器干扰），要求电感具有极高的抗干扰能力。线艺（Coilcraft）的1812POC系列和圆锥形电感（Conical Inductors）因其宽带特性和坚固性，在此领域应用广泛 。

3.3 医疗内窥镜：极致微型化

• 应用：一次性内窥镜、血管内超声（IVUS）。

• 极端限制：内窥镜的前端（Distal Tip）直径可能只有几毫米。PoC电感必须微缩至0402甚至0201尺寸 。

• 一次性经济学：对于一次性内窥镜，成本是关键考量因素。厂商需要在性能（足够好的图像传输）和成本之间寻找平衡点。这与汽车追求极致寿命（15年）的逻辑不同。

4. 竞争格局与竞品分析

PoC电感市场呈现寡头垄断局面，主要由日本厂商主导，美国和台湾厂商在特定领域发力。

4.1 TDK：技术领跑者与“减法”策略

• 核心产品：ADL系列（ADL3225, ADL4532）。

• 技术路线：TDK利用其在铁氧体材料上的深厚积累，开发了专用的宽频带材料。其核心卖点是**“减少元件数量”**。TDK宣称一颗ADL电感可以替代传统“大L+小L”的组合，不仅节省空间，还消除了级联电感之间的反谐振风险 。

• 最新动态：2025年3月量产的ADL3225VF系列，将电流能力提升至1.6A，直接对标高算力ADAS模组需求，显示了其在材料科学上的护城河。

4.2 Murata（村田）：产品线深度与仿真生态

• 核心产品：LQW系列（高Q值绕线）、LQH系列（功率型）。

• 技术路线：村田的产品线极长，覆盖了从几十nH到几百uH的所有值。其策略是**“整体解决方案”。村田并不强推单颗解决所有问题，而是提供精细的组合方案（如LQW32FT作为主电感），并配合强大的Bias-T Inductor Selection Tool**仿真工具，帮助工程师设计出最优的阻抗曲线 。

• 市场地位：在TI（德州仪器）和ADI（亚德诺）的参考设计中，Murata的物料出现频率极高，拥有强大的Design-in优势。

4.3 Coilcraft（线艺）：射频性能与高端测试

• 核心产品：1812POC、Conical Inductors（圆锥电感）。

• 技术路线：线艺源于射频领域，其圆锥形电感在超宽带应用（如40GHz）中具有统治地位。圆锥结构使得线圈匝径逐渐变小，从而分散了寄生电容，消除了明显的谐振点 。

• 市场定位：虽然在车规大批量市场不如TDK和Murata激进，但在线艺在实验室研发、测试测量设备以及超高端工业视觉领域拥有极高声誉。

4.4 Taiyo Yuden（太阳诱电）与Cyntec（乾坤）：功率密度流派

• 核心产品：MCOIL™系列。

• 技术路线：利用金属复合材料（Metal Composite）替代传统铁氧体。金属磁粉芯具有更高的饱和磁通密度，能以更小的体积实现更大的饱和电流。这在对空间要求极高且电流需求大的Zonal控制器端非常有优势 。

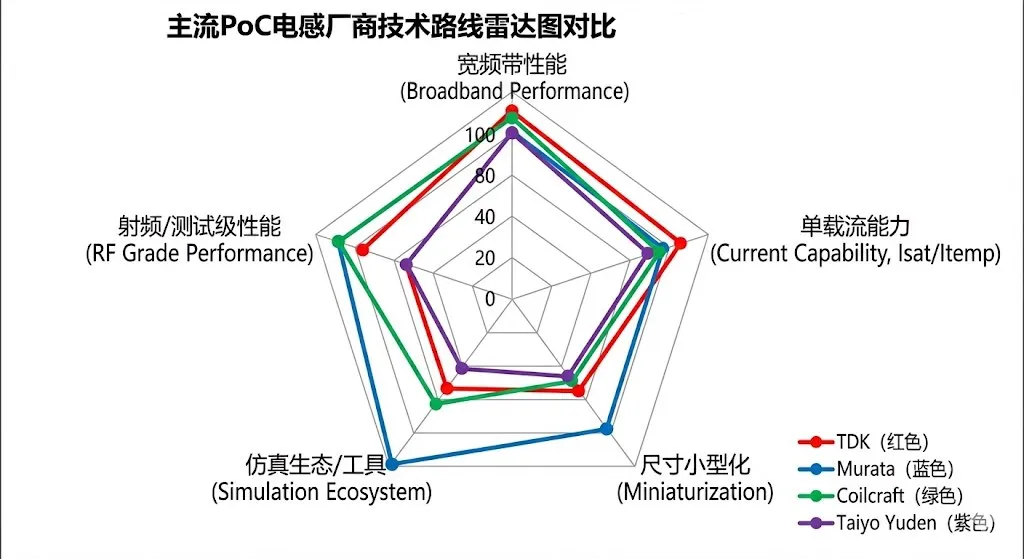

表1：主流厂商PoC电感技术路线对比

5. 工程师痛点深度洞察

5.1 “黑屏”与“闪烁”的幽灵

• 现象：摄像头在特定光照变化或线缆抖动时出现视频丢失。

• 根因：使用了普通的功率电感。当视频信号频率恰好落在电感的自谐振频率（SRF）附近时，阻抗骤降，导致信号短路。或者，在车辆启动（Cold Crank）瞬间，电压波动导致电感饱和，感值下降，滤波失效 。

• 对策：推广具有**“全频段高阻抗保证”和“软饱和特性”**的电感，承诺在最恶劣工况下不发生信号短路。

5.2 EMC噩梦：CISPR 25 Class 5

• 现象：车载摄像头模组无法通过辐射发射（Radiated Emissions）测试，导致整车上市推迟。

• 根因：同轴电缆是一根极好的天线。如果PoC电感无法有效隔离电源侧的DC-DC开关噪声，这些高频噪声就会耦合到同轴线上并发射出去。

• 对策：强调电感的屏蔽性能和高频隔离度。将产品定义为“EMC解决方案”的一部分，而不仅仅是供电元件。提供通过CISPR 25标准的测试报告作为营销素材 。

5.3 复杂的阻抗匹配与调试

• 现象：为了覆盖几MHz到几GHz，工程师被迫串联3-4个电感。这不仅占地，而且电感之间的寄生电容会相互作用，产生无法预测的“反谐振点”（Anti-Resonance），导致调试周期长达数周.

• 对策：推崇**“One-Chip Solution”**（单芯片方案）或提供经过验证的参考设计BOM，让工程师“拿来即用”，大幅缩短研发周期。

6. 未来趋势展望

• GMSL3与MIPI A-PHY的演进：随着速率迈向12Gbps甚至16Gbps，传统的铁氧体电感可能在高频段面临极限。未来可能会出现“空气芯+铁氧体”的混合结构，或者向集成无源器件（IPD）方向发展，将Bias-T集成到SiP封装中。但受限于大电感量的物理体积，分立器件在未来5-10年内仍将是主流 。

• 48V架构的渗透：随着Cybertruck等车型引入48V低压网络，PoC电感的耐压要求将从传统的25V/50V提升至80V/100V，这将淘汰一批低端消费级电感玩家，是高端品牌切入的良机。

7. 结论

PoC电感市场正处于一个由“量”转“质”的关键路口。随着L3+自动驾驶的落地，市场对高性能、高可靠性、小型化电感的需求将呈井喷之势。PoC电感的选型并非简单的感值匹配，而是一场针对“宽频阻抗”、“直流饱和”与“寄生参数”的多维博弈。必须摒弃理想化模型的思维，深入理解材料物理特性与分布参数效应。
