一、晶圆代工行业的核心定位与经营模式
晶圆代工行业是半导体产业链的关键枢纽，连接芯片设计（Fabless 模式）与终端应用，专注于集成电路制造环节，为Fabless 企业提供定制化代工服务。其核心价值在于将芯片设计方案转化为物理产品，具有高度复杂性、技术密集性和资本密集性特征，是衡量国家半导体产业实力的核心指标。
产业链中存在三种核心经营模式：
1.IDM 模式：覆盖芯片设计、制造、封装测试全产业链，代表企业包括三星、英特尔，优势在于垂直整合带来的品质控制与技术协同，但资本投入巨大、灵活性差。
2.Fabless 模式：专注芯片设计与销售，生产环节外包，代表企业如高通、英伟达，优势为轻资产运作与创新速度快，但依赖外部产能供给。
3.晶圆代工模式：聚焦制造工艺研发与优化，不参与终端竞争，代表企业包括台积电、中芯国际，优势为研发成本与市场风险较低，可灵活调整产线，但利润空间有限、依赖客户订单。
二、晶圆制造流程与核心特征

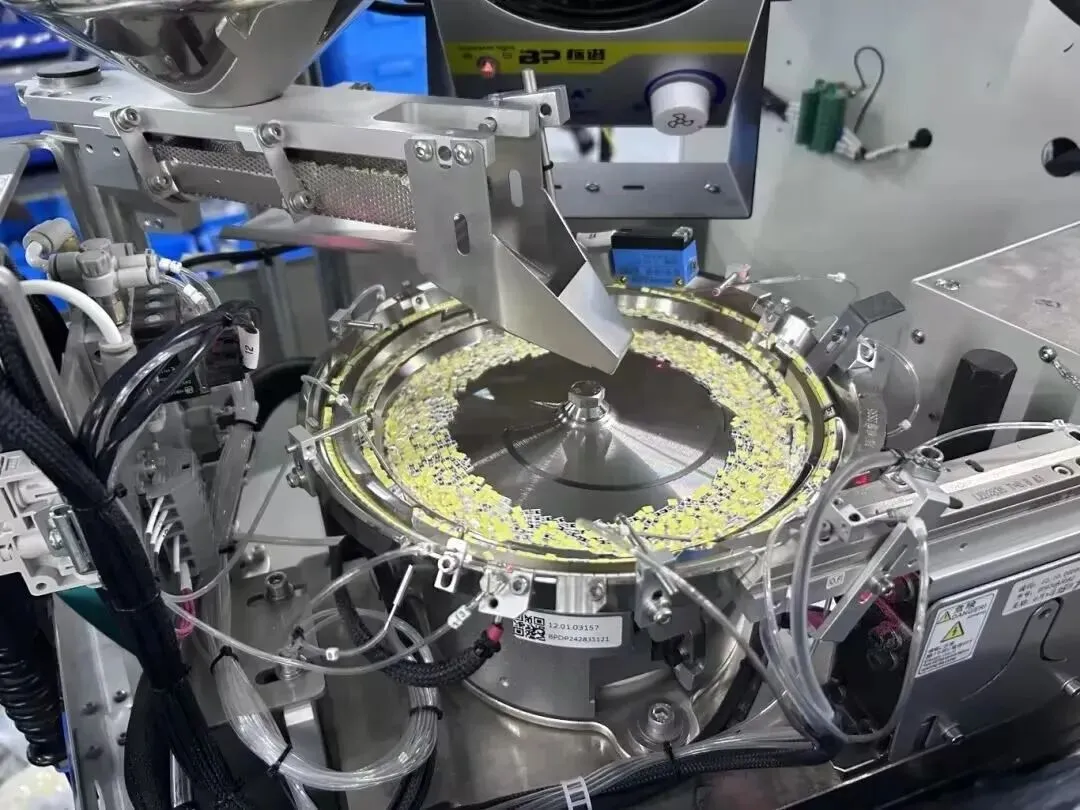

晶圆制造流程以高纯度硅片为基础，前道工艺为核心，需经历数十个精密步骤，对环境控制、设备精度和操作规范要求严苛：

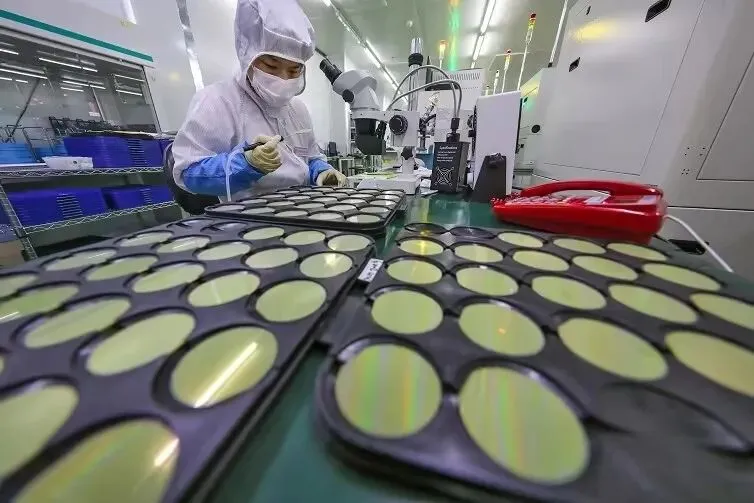

1.硅片制造阶段：通过拉单晶、切片、化学机械平坦化（CMP）等工序，确保硅片纯度、平整度和尺寸精度。

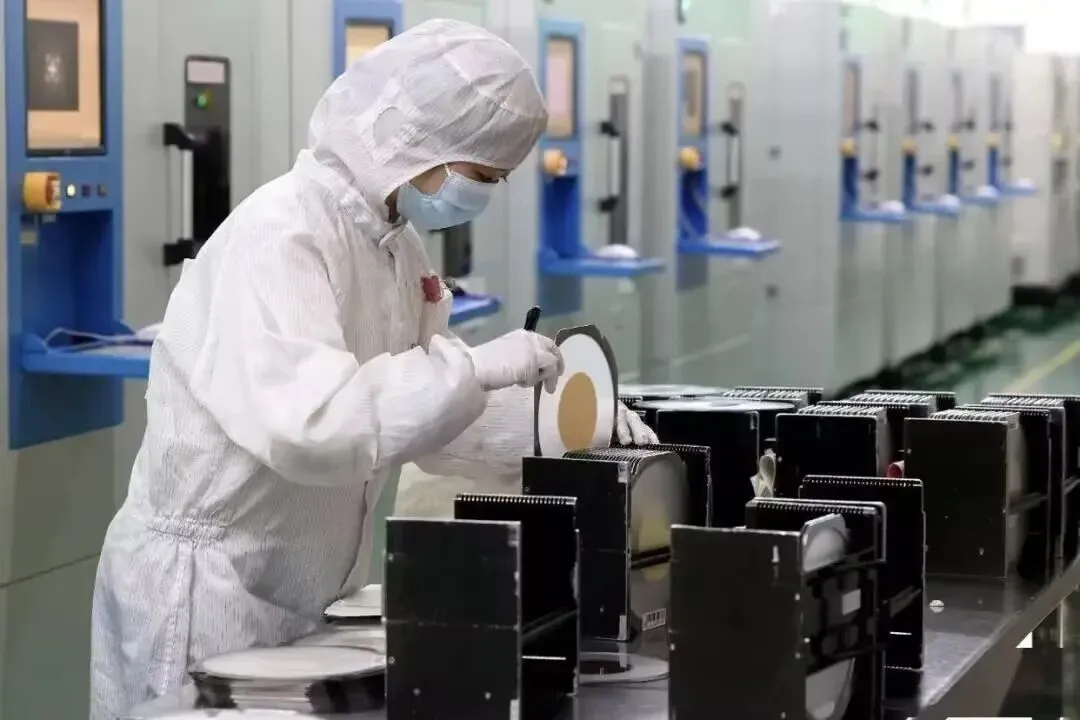

2.前道工艺阶段：包括氧化（形成保护隔离层）、光刻（转移电路图案，精度决定集成度）、蚀刻（形成电路结构）、离子注入（调整电学特性）、沉积（构建多层结构）及金属化（实现晶体管互联）等环节，需多次CMP 确保各层平整度。
核心特征体现为“三高”：资本密集（先进制程晶圆厂投资超百亿美元）、技术密集（依赖光刻机等高端设备）、管理密集（需高效运营与质量管理体系）。
三、全球晶圆厂建设与区域布局
全球晶圆厂建设呈现“多元化与本土化并行”特征，产能扩张与政策支持、市场需求高度相关。
1.产能规模：据SEMI 数据，2024 年全球新增42 座晶圆厂，创近年新高；2025 年预计开工18 座，其中12 英寸晶圆厂5 座、8 英寸3 座。
2.区域分布：中国大陆为全球产能扩张核心，2024 年新建31 座大型晶圆厂，2025 年计划新建5 座；美洲、日本各4 座，欧洲中东3 座，东南亚2 座。
3.政策驱动：美国通过《CHIPS 法案》提供超520 亿美元补贴，吸引台积电、三星设厂；日本将半导体财政支持提高至10 万亿日元（约670 亿美元），目标2030 年国产芯片销售额翻倍；中国大陆依托《新时期促进集成电路产业和软件产业高质量发展的若干政策》，加速本土产能建设。
四、中国大陆晶圆厂的地域集群分布
中国大陆晶圆厂形成长三角、珠三角、环渤海、中西部四大产业集群，依托产业链配套、政策支持与人才优势实现协同发展：
长三角：聚集全国近半数晶圆厂，上海（中芯国际、华虹宏力）覆盖12/8英寸全制程，江苏（SK 海力士、华虹无锡）聚焦存储与特色工艺，安徽（晶合集成、长鑫存储）在显示驱动芯片和DRAM 领域领先。
珠三角：深圳（中芯国际、华润微）侧重功率器件与逻辑芯片，广州（粤芯半导体）覆盖工业/车规级模拟工艺，厦门（联电、士兰微）专注成熟制程。
环渤海：北京（中芯国际北京厂、中芯京城）为研发与生产核心，天津、大连侧重晶圆制造与存储芯片。
中西部：武汉（长江存储）为3D NAND 重要基地，重庆（华润微）聚焦功率半导体，西安（三星）为3D NAND 生产核心，成都（德州仪器）专注模拟芯片。

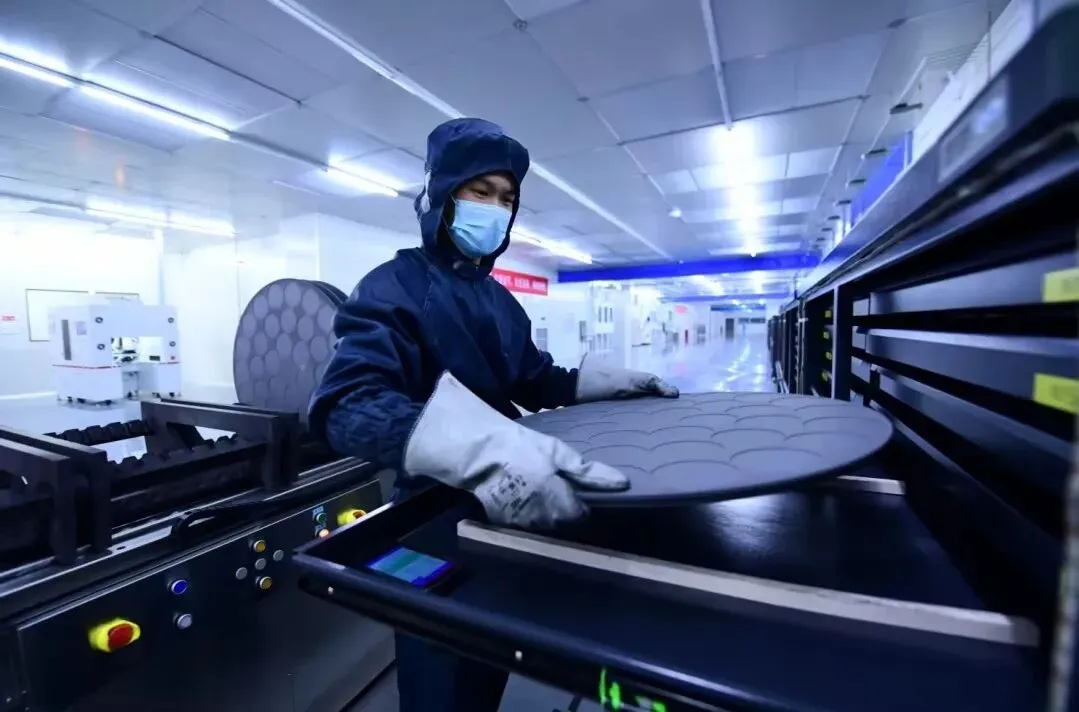

五、十二英寸晶圆厂的定位与产能布局
十二英寸（300mm）晶圆厂定位高端市场，追求先进制程与大规模量产，是技术实力的核心载体，主要覆盖逻辑芯片、存储芯片与功率半导体：
逻辑芯片领域：中芯国际北京FAB4/6 覆盖0.18μm-24nm，上海FAB8P1 专注14nm 及以下先进制程；华虹半导体HH FAB7 提供嵌入式非挥发性存储器、功率半导体等特色工艺。
存储芯片领域：长江存储武汉产线实现32-294 层3D NAND 量产；长鑫存储采用19nm/17nm 制程生产DDR4/5、LPDDR4 等DRAM 芯片。
功率半导体领域：华润微重庆产线专注90nm MOSFET/IGBT，士兰微厦门产线覆盖90nm/65nm MEMS 与功率器件。
六、八英寸晶圆厂的定位与特色工艺
八英寸（200mm）晶圆厂专注成熟制程（0.35μm-90nm）与特色工艺，以工艺成熟、良率稳定、成本可控为优势，满足汽车电子、工业控制等领域需求，与十二英寸晶圆厂形成互补：
主流产线：中芯国际上海/天津/宁波产线覆盖0.35μm-90nm CMOS 逻辑电路，产品包括物联网芯片、汽车电子等；华虹宏力上海产线提供EPROM、BCD、IGBT 等特色工艺。
功率与特色器件：华润微重庆产线覆盖0.5μm-0.13μm 功率半导体，赛微电子北京产线专注MEMS 传感器，扬杰科技江苏产线聚焦功率半导体。
七、全球晶圆产能增长与区域分化
全球晶圆产能持续增长，区域分化显著，中国大陆凭借政策、需求与扩产成为核心引擎：
产能规模：2024 年全球产能达3150 万片/月（8 英寸当量），2025 年预计增长至3370 万片/月，增速6%-7%。
区域占比：2025 年中国大陆月产能预计达1010 万片（全球30%），同比增长14%；中国台湾（580 万片）、韩国（540 万片）分列二、三位。
增长驱动因素：国际环境反向激励（技术限制推动自主创新）、政策支持（专项基金与税收优惠）、市场需求（端侧AI 设备拉动成熟制程）、本土扩产（中芯国际、华虹等龙头资本开支增加）。
八、不同制程节点的产能分布与地缘政治影响
制程产能分布与需求结构匹配，地缘政治重塑全球布局：
产能结构：2025 年7nm 及以下先进制程月产能220 万片（同比+16%，AI 芯片驱动），8-45nm 主流制程1500 万片（+6%，国产化替代推动），50nm及以上成熟制程1400 万片（+5%，汽车电子支撑）。
地缘影响：中国台湾先进制程产能占比预计从2023 年71%降至2027 年54%（产能外移）；美国通过《CHIPS 法案》将先进制程占比从9%提升至21%；中国大陆受设备限制，成熟制程（>28nm）占比从31%提升至47%。
九、主要晶圆代工厂的产能利用率与资本开支策略
产能利用率回升，资本开支策略分化，反映行业竞争焦点差异：
产能利用率：中芯国际2024 年平均85.6%，2025 年预计维持高位；华虹半导体2024 年Q4 达103.2%（满产）；台积电3nm/5nm 产能利用率超100%（AI 芯片订单支撑）。
资本开支：台积电2025 年计划380-420 亿美元（2nm 研发、先进封装及海外工厂）；中芯国际75 亿美元（12 英寸产能年增5 万片）；华虹20-25 亿美元（扩产与特色工艺研发）；三星、联电分别削减50%、38%开支（聚焦先进制程与收缩非核心业务）。
十、全球主要晶圆厂的工艺路线与技术进展
头部厂商先进制程竞争白热化，本土企业在成熟制程与特色工艺稳步推进：
台积电：2025 年量产2nm（GAA 技术，晶体管密度+15%，功耗降24%-35%），1.6nm A16 工艺开发中，2027 年计划1nm 量产。三星：2nm SF2 工艺2027 年量产（采用BSPDN 技术），3nm 良率问题影响竞争力。中芯国际：14nm FinFET 量产，N+2 工艺（对标7nm）良率80%-90%，N+3预计接近5nm 水平。华虹/华力：14nm FinFET 进入大规模量产，聚焦嵌入式存储器、功率器件等特色领域。
十一、全球晶圆代工市场竞争格局
市场呈现“一超多强”格局，头部集中与本土崛起并存：
2025Q3 份额：台积电以64.9%（营收235.27 亿美元）绝对领先，三星（9.3%）、中芯国际（6.0%）、联电（5.2%）、格芯（4.8%）、华虹集团（2.2%）分列二至六位。
竞争逻辑：台积电凭借先进制程与客户粘性（苹果、NVIDIA）稳居第一；中芯国际、华虹通过成熟制程扩产与成本优势抢占份额；中小厂商（高塔半导体、世界先进）聚焦细分特色工艺。
十二、2026 年晶圆代工行业发展趋势展望
行业逻辑从规模扩张转向“质量提升+生态协同”，技术、需求、竞争格局多维进化：
· 技术端：3nm/2nm 主导高端市场（台积电2nm 良率预计超60%，苹果、NVIDIA 预定产能），先进封装（CoWoS、3D 集成）成性能提升关键。
· 需求端：AI 芯片为核心引擎（先进制程与成熟制程需求双增），消费电子渐进复苏，汽车电子2025H1 后回暖，工业半导体区域分化。
竞争格局：台积电先进制程地位稳固（3nm 利用率超95%），中国大陆厂商（中芯、华虹）凭借成熟制程成本优势（12 英寸代工价为中国台湾60%）抢占份额，三星、联电差异化竞争。
· 价格压力：成熟制程代工价2026 年进入下行通道（中国大陆低价挤压），台积电先进制程计划涨价3%-8%以维持利润。
