REALMETER® PSOZV™ / MDZV™零体积标准漏孔白皮书——单一气体与混气在 RGA 分析中的工程应用

版本：v1.1 | 日期：2026-01-15 | 面向零基础读者的图文版

RealMeter Instruments (Shanghai)上海睿米仪器仪表有限公司

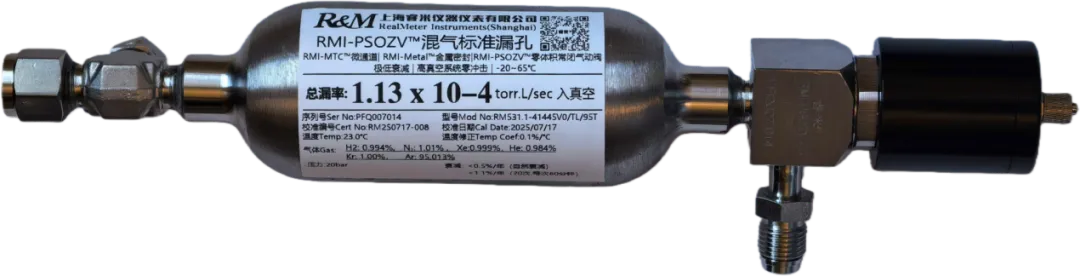

封面图：典型 RGA 混气标准漏孔（PSOZV™ 阀结构）

版权与使用声明

1）本文件为 RealMeter Instruments (Shanghai) 对外技术说明文档，内容面向工程应用，旨在帮助客户快速、正确地把 REALMETER® PSOZV™ / MDZV™ 零体积标准漏孔用于 RGA（残余气体分析）与真空系统验证。2）文中示意图用于解释原理，不代表某一固定机台的唯一管路设计。3）涉及工艺气体（如 H2、O2、NH3、烃类等）时，请遵循所在工厂的 EHS 与设备厂商操作规范。RGA 仪器的灯丝类型、允许分压、保护策略以仪器厂规格书为准。4）如需将本白皮书作为 FAT/SAT 或 Fab 审核附件，建议将“附录 C：记录表与验收报告模板”纳入贵司受控文档系统。

目录

执行摘要

在半导体设备与真空系统里，RGA 常被用来做三件事：• 判定：腔体里现在有哪些气体（谁在放气、谁在泄漏）。• 校准：质量轴是否准确、灵敏度是否漂移、动态范围是否够用。• 追踪：做趋势图，快速发现“今天和上周不一样”的异常。难点在于：RGA 的读数是“相对的”，受到灯丝发射、离子化效率、电子倍增器增益、污染、泵速等多因素影响。如果没有一个可控的、可复现的“已知气体输入”，你很难区分：A）工艺真变了；B）设备状态变了；C）只是一次偶然的开阀冲击。REALMETER® PSOZV™ / MDZV™ 零体积标准漏孔提供了一个工程上极其关键的能力：在不显著扰动真空系统的前提下，把已知气体以稳定微流量引入腔体，从而让 RGA 的判定从“经验”升级为“证据链”。

·零体积核心价值：把“开关阀瞬间的气体脉冲”压到近似为 0，使 RGA 响应更像平滑平台。

·单一气体价值：做单点、低干扰、易解释的响应验证（例如 H2、Ar、O2、CH4、NH3 等）。

·混气价值：一次覆盖多个 m/z 锚点，提高验收效率，适合 FAT/SAT、PM 与多机台一致性检查。

·ppm 掺杂与同位素混气价值：给谱图添加“干净路标”，同时减少多同位素带来的解释复杂度。

1 RGA 到底在测什么？为什么‘看谱图’容易看走眼？

先用一句话概括：RGA 是在真空中，把气体分子打成离子，然后按 m/z（质量数）把它们分开计数。RGA 输出的每一个谱峰，本质上代表某一类离子在单位时间被检测到的“数量”，通常与该气体的分压相关。但现实里，它不是一个“绝对仪表”，原因包括：（1）离子化效率不同：不同分子被电子轰击后的离子化截面不同。（2）碎片不同：例如 CH4 在 RGA 上不会只有一个峰，会有 m/z=16、15、14 等碎片峰；乙烯的主峰 m/z=28 还会与 N2/CO 重叠，这会带来解释挑战。（3）仪器状态会漂移：灯丝老化、倍增器增益变化、探头污染都会让同样的分压对应不同的峰高。（4）真空系统本身会变：泵速衰减、阀门状态、腔体表面吸附-脱附，会改变分压动态。因此，‘只看谱图’很容易把设备问题误判为工艺问题，或者把一次开阀冲击误判为真实污染。这就是标准漏孔在 RGA 中不可替代的原因：它提供“已知输入”，让你可以把 RGA 的变化分解成可解释的部分。

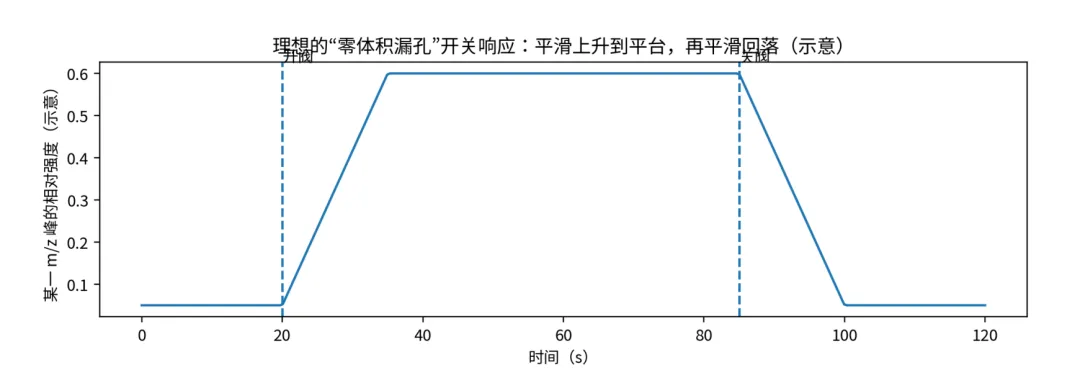

图 1-1 理想的零体积开关响应：平滑上升到平台，再平滑回落（示意）

2 什么是‘零体积标准漏孔’？PSOZV™ 与 MDZV™ 的结构要点

标准漏孔可以理解为“受控的微流量发生器”。它的核心是微通道（毛细管/微孔/微结构），把上游气体以稳定方式释放出来。零体积标准漏孔在传统结构基础上多解决了一个关键痛点：阀门呆体积。如果阀门内部有一个小腔体，关阀时会困住一小团气。开阀瞬间，这团气会被一次性释放到真空腔体，形成明显冲击峰，影响谱图判定。零体积阀的目标，就是把这个困气体积做到近似为 0。

图 2-1 呆体积的直观解释：为什么零体积阀能显著降低 RGA 冲击峰（示意）

PSOZV™（气动）与 MDZV™（手动）的差异主要在控制方式：• PSOZV™：适合设备厂集成与自动化（配合脚本/PLC），用于 FAT/SAT、机台自检、例行 PM。• MDZV™：适合实验室与现场快速验证（人工开关），用于故障排查、临时比对、工艺开发。两者的共同点：都强调开关稳定、低冲击、可重复。

3 单一气体 vs 混气：在 RGA 中分别解决什么问题？

把 RGA 的日常需求拆开，你会发现单一气体和混气分别擅长不同任务：

3.1 单一气体：单点验证、低干扰、最容易解释

·例 1：Ar（m/z=40）用于质量轴锚点与分辨率粗检（峰位对不对、峰形是否变宽）。

·例 2：H2（m/z=2）用于氢相关系统的灵敏度一致性与响应时间验证。

·例 3：O2（m/z=32）用于空气泄漏指示与氧相关残留判定（需控制分压与时间）。

·例 4：CH4、乙烷、乙烯、NH3 用于工艺气体识别与碎片响应曲线建立。

3.2 混气：一次覆盖多个质量点，效率高，证据链完整

混气标准漏孔的核心价值是“多点覆盖”。例如 He(4)、N2(28)、Ar(40)、Kr(84)、Xe(132)可以在一次开阀中覆盖低质量到高质量，帮助你同时检查：• 质量轴线性（低质量对齐了，高质量是否跑偏）；• 灵敏度随质量数的变化（高质量端是否掉得太厉害）；• 动态范围（强峰和弱峰同时存在时是否过载或丢峰）。

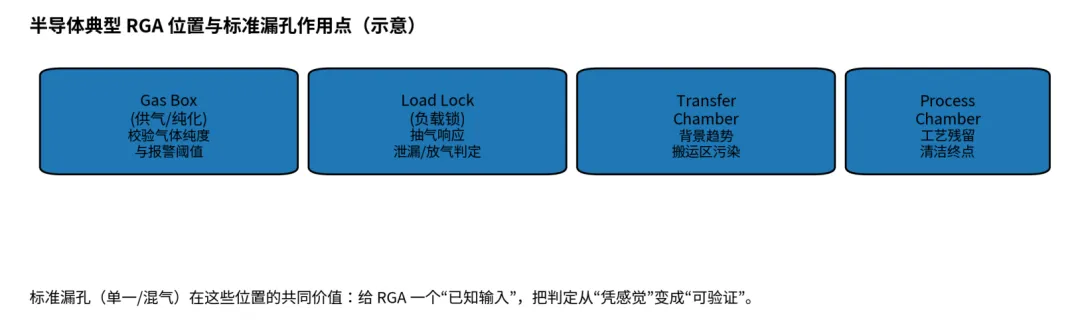

图 3-1 半导体典型 RGA 位置与标准漏孔作用点（示意）

4 混气各组分漏率会完全按体积分数分配吗？

结论先说：通常不会。很多人直觉认为“配比 20%/20%/20%/20%/20% 的混气，漏出来也应各占 20%”。但漏孔里的实际分配由两个层面共同决定：（1）气体性质（分子量、粘度、扩散能力、与壁面相互作用）；（2）通道内流态（分子流、过渡流、粘滞流、甚至壅塞/湍流）。

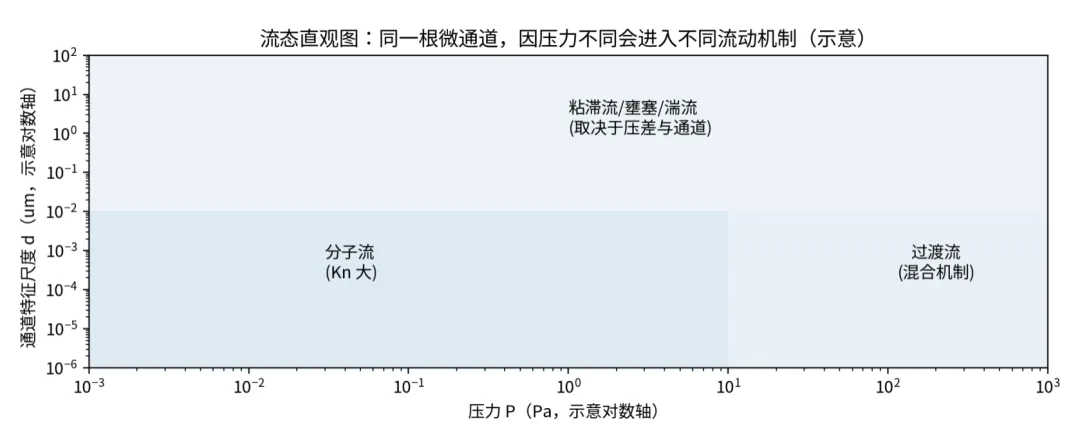

图 4-1 流态直观图：同一根微通道在不同压力下可能进入不同流动机制（示意）

为了让你有一个最直观的‘为什么’，我们给出一个常用近似：当分子流/逸出机制占主导时，吞吐量可以近似写成：吞吐量∝ x_i / sqrt(M_i)其中 x_i 是体积分数，M_i 是分子量/原子量。它告诉你：哪怕 x_i 相同，轻气体也更容易通过同一通道。当进入粘滞流主导时，关系又会更多与粘度与压差相关。因此，工程上想得到“每种气体的等效漏率”，通常做法不是只看瓶子配比，而是：• 由制造方提供交付数据（总漏率 + 各组分等效漏率/分压贡献）；或• 在客户系统中按 SOP 做一次校准，把实际谱峰与目标判定阈值建立映射。

5 如何把零体积标准漏孔接入 RGA 系统？（三种接法 + 三个参数）

图 5-1 三种常见接入方式（示意）：直接接腔体、接采样口、旁路注入

5.1 三个必须先确认的参数

·参数 1：腔体有效体积 V（越大，达到平台所需时间越长）。

·参数 2：有效抽速 S（越大，分压平台越低，响应越快）。

·参数 3：RGA 允许分压窗口（尤其是 O2、NH3 等活性气体时）。

6 标准化 SOP（可直接复制到 Fab/设备厂受控文件）

这一章是“落地章”。你可以把它直接复制到内部 SOP，并在附录模板上填数据形成可审计记录。每个 SOP 都按：目的-准备-步骤-记录项-判定标准 来写。

SOP-1：日常开机自检（建议 5-10 分钟）

目的：在不打扰生产的前提下，快速确认 RGA 处于可用状态（质量轴不跑、响应不异常、背景不过高）。

·推荐用气：一支覆盖 4/28/40/84/132 的混气漏孔，或含 1 ppm Kr/Xe 的轻气体混气。

·推荐接法：采样口附近或旁路注入，避免影响主工艺腔体。

1.确认真空系统处于稳定背景：记录 base pressure 与关键背景峰（H2O/CO/CO2 等）。

2.将 RGA 置于固定扫描方案（例如 1-150 amu），固定驻留时间与增益设置。

3.打开 PSOZV™（或手动开 MDZV™）至预设时间（例如 30-60 s），观察各锚点峰是否出现并稳定。

4.关闭阀门，确认峰强度平滑回落到背景（不出现长尾异常）。

5.保存谱图截图或导出数据文件，填写《日常自检记录表》。

SOP-2：质量轴与分辨率验证（建议每周/每次更换灯丝后）

目的：用多点锚点确认质量轴线性，并通过峰形判断分辨率与污染状态。

6.选取至少 3 个质量点（低/中/高）作为锚点，例如 He(4)、Ar(40)、Xe-132(132)。

7.在相同扫描参数下依次开阀形成平台，记录每个锚点峰位与峰宽（FWHM 或等效指标）。

8.将结果与上一周期对比：峰位漂移、峰宽变宽通常提示质量轴/分辨率问题或污染上升。

9.如发现异常：先清洁离子源/检查电子学，再复测确认。

SOP-3：灵敏度一致性与漂移监控（建议每月/PM 前后）

目的：用同一支标准漏孔、同一套开阀时间，做长期趋势，区分工艺波动与仪器漂移。

10.固定一支“参考漏孔”（建议混气或含锚点的轻气体混气），固定安装位置与管路。

11.固定一套动作：预抽稳定 2 min -> 开阀 60 s -> 关阀 60 s。

12.记录平台段平均峰高（或分压）以及平台段标准差，形成趋势图（周/月）。

13.当趋势超出阈值：优先检查灯丝、倍增器增益、探头污染与真空抽速。

SOP-4：FAT/SAT 验收流程（设备厂常用）

目的：用一支或两支标准漏孔，快速给出可交付的“RGA 功能验收报告”。

14.准备：确认仪器序列号、软件版本、扫描方案、真空状态、环境温度。

15.质量轴验收：用多点锚点（4/28/40/84/132）记录峰位偏差并判定 PASS/FAIL。

16.灵敏度验收：固定开阀动作，记录平台峰高并与基准/规格窗口对比。

17.动态范围验收：若使用 1 ppm Kr/Xe + H2 类配方，验证强弱峰同时存在且不过载。

18.输出：导出谱图、记录表、签字页，形成 FAT/SAT 报告包。

SOP-5：O2/NH3/烃类等活性气体的安全测量窗（灯丝保护）

目的：在做 O2、NH3、烃类单一气体验证时，避免因分压过高或暴露时间过长导致灯丝寿命加速衰减。

·优先策略：短时平台（够判定就关阀），而不是长时间持续放气。

·建议加入联锁：当总压或目标峰超过阈值自动关阀。

·做完活性气体验证后：回到惰性气体（如 Ar/He）快速复核，确认仪器状态未异常变化。

7 典型配方背后的真实目的（把‘为什么要这么配’讲透）

7.1 1 ppm Kr（其余为 H2 或其他轻气）

这种配方常见于半导体设备厂与 Fab 的氢系统：H2 是强峰（m/z=2），但它不适合作为唯一锚点。原因是低质量端背景复杂（H2、H2O 裂解、离子源效应），且只看 m/z=2 很难判断质量轴在高质量端是否跑偏。把 1 ppm Kr 加进去，相当于在 m/z=84 放一个“非常干净的路标”。它的目的不是改变工艺，而是：• 给质量轴一个高质量锚点；• 给灵敏度一个‘重质量端’参考；• 让‘工艺波动’与‘仪器漂移’更容易区分。

7.2 1 ppm Kr/Xe + 99.9998% H2

当你同时看到一个很强的 H2 峰和一个很弱的 Kr/Xe 峰，你就得到一个天然的“强弱同屏”测试：• 强峰不过载：说明离子源与电子学没有被强信号压扁；• 弱峰仍可检：说明倍增器增益与噪声底仍健康。这类配方特别适合做：动态范围验证、增益漂移诊断，以及多机台一致性对比。

7.3 同位素 Xe-132 / Kr-84 + Ar/N2/He（多点覆盖）

天然 Xe/Kr 含有多个同位素，会在 RGA 上形成一组峰。对自动化判定来说，这会增加解释复杂度。把 Xe-132 与 Kr-84 的丰度做高，可以让谱图更像“一个主峰 + 少量旁峰”，更利于脚本化验收。同时加入 He/N2/Ar，相当于把锚点分布铺在低-中-高质量段：• He(4) 低质量；N2(28) 中质量；Ar(40) 中质量；Kr-84(84) 高质量；Xe-132(132) 更高质量。一次开阀就能形成多点证据链，典型用于设备厂 FAT/SAT 和 Fab 年度 PM。

7.4 大流量纯 H2（例如 0.3 cc/s）

大流量纯 H2 更像一个“标准小流量源”，在半导体里常用于：• 高量程 H2 供气链路与 MFC 校准/比对；• 负载锁/管路响应时间常数测试（用已知输入测系统动力学）；• 安全报警阈值验证（比‘随便开个阀放气’可控得多，也更可审计）。

7.5 O2 单一气体漏孔：用途与灯丝风险的真实边界

O2 是空气泄漏的典型指示气之一（m/z=32）。O2 单一气体漏孔常用于：• 真空泄漏排查与验收；• 清洗/氧化相关工艺后的残留判定。关于‘是否会烧毁灯丝’：更准确说法是 O2 可能在高分压/长时间暴露下加速灯丝氧化与寿命衰减。所以工程策略不是“不能用”，而是：• 控制分压（通过漏率、抽速、开阀时间）；• 采用短时平台；• 设定联锁阈值；• 做完 O2 之后用惰性气体复核仪器状态。

7.6 CH4、乙烷、乙烯、NH3 单一气体：客户到底在验证什么？

这类气体更像“工艺气体标准输入”，客户购买单一气体零体积漏孔通常出于三类目的：（1）建立专用响应曲线：确认目标气体的主峰/碎片峰位置与线性范围。（2）做设备一致性：同一支漏孔、同一套步骤跑不同机台，快速找出偏差机台。（3）做受控安全/环保/反应测试：例如 NH3 报警、吸附-脱附、催化反应研究。特别提醒：乙烯的主峰 m/z=28 与 N2/CO 重叠。工程上常用策略是：同时观察乙烯的其他碎片峰（例如 m/z=27、26 等）并结合背景判定，而不是只盯 28。

8 半导体典型应用场景（按 Fab 视角逐一拆解）

这一章把“标准漏孔在半导体里到底用在哪里”讲得更具体。每个场景都按：目标-痛点-怎么用漏孔-你得到什么证据 写。

8.1 Load Lock 抽气健康：判断是‘漏’还是‘放气’

目标：Load Lock 每次抽气是否稳定，背景是否可预期。痛点：抽气曲线慢了，到底是门封漏了还是载具/材料放气多了？怎么用漏孔：在固定位置引入一个已知微流量锚点气（如 Ar 或混气），测平台分压与回落时间常数。证据：若锚点平台明显升高或回落变慢，更可能是抽速/泄漏/阀门状态问题；若锚点稳定但背景升高，更多指向材料放气。

8.2 Transfer Chamber 背景趋势：早发现‘搬运区污染’

目标：搬运腔背景长期趋势是否稳定。痛点：搬运腔污染通常是缓慢积累，等到工艺异常才发现已经晚了。怎么用漏孔：每周用同一支混气漏孔跑 SOP-3，把锚点峰高做趋势。证据：锚点峰与背景峰（H2O/CO/烃类）同时变化，提示系统性问题（污染或抽速）；锚点稳定但背景变，提示局部放气源。

8.3 Process Chamber 清洁终点：把‘感觉干净’变成可验证

目标：清洁/烘烤后，腔体是否回到可接受残留水平。痛点：不同批次、不同维护人员导致‘终点判定’不一致。怎么用漏孔：用惰性锚点气确认 RGA 状态，再用目标工艺气（如 CH4/NH3）做短时响应验证。证据：同一支漏孔、同一套动作输出一致的平台与回落，形成可审计终点。

8.4 Gas Box 与报警阈值验证：让安全测试可重复

目标：报警器、联锁逻辑、抽排系统在标称条件下是否正确动作。痛点：用人工放气很难做到可重复，且难审计。怎么用漏孔：用大流量纯 H2 或目标气体漏孔，在安全窗内注入标准流量，触发并验证报警逻辑。证据：标准输入-标准动作-标准记录，适合审计与复测。

9 验收报告模板（可直接打印/签字）

说明：本模板用于设备厂 FAT/SAT 或 Fab 内部验收。建议将本页与附录记录表作为受控文件，每次验收生成 PDF 存档。

9.1 质量轴验收记录（示例）

9.2 灵敏度/一致性验收记录（示例）

9.3 备注与结论

备注：______________________________________________________________

结论：□ 通过（PASS） □ 不通过（FAIL）   □ 需复测

签字：测试：__________ 复核：__________   日期：__________

附录 A｜单位、换算与‘怎么选漏率’的零基础例算

1）常见单位：• mbar.L/s 或 torr.L/s：真空行业常用的吞吐量单位。• sccm / sccs：标准状态体积流量（Standard Cubic Centimeter per Minute / per Second）。2）一个最实用的选型思路：• 先定你想在 RGA 上看到的“平台分压”范围（既能清晰高于背景，又不超过允许值）。• 再结合抽速 S 估算需要的吞吐量 Q：平台分压 P ≈ Q / S（这是一个工程近似，用来做数量级判断）。• 最后用标准漏孔把 Q 固化成可重复的输入。

附录 B｜常见 m/z 对照表（用于初学者快速查峰）

附录 C｜记录表（可复印使用）

C-1 日常开机自检记录表（SOP-1）

C-2 漂移趋势记录表（SOP-3）
