光芯片行业深度解析:硅光芯片开启AI算力黄金新赛道(收藏)

当前，围绕光芯片的技术攻坚与市场卡位战已进入白热化阶段，尤其是聚焦 CPO这一核心赛道的产业竞争，正全面升级并蔓延至全产业链各关键环节。从产业演进脉络来看，硅光技术已迈入商业化爆发的临界点，行业发展势能全面积蓄。

本文基于公开信息梳理，重点分析光芯片的技术科普，以及产业链上中下游拆解分析，仅供行业研究参考学习，不构成投资建议。

一、光芯片知识科普

1）光芯片的定义

光芯片是光电子器件的核心组成部分，归属于半导体领域，是实现光电信号转换的基础元件，其性能直接决定光通信系统的传输效率、带宽与功耗水平。

在光通信系统中，光芯片承担核心枢纽职能：发射端通过激光器芯片将电信号转换为光信号，光信号经光纤传输至接收端后，再由探测器芯片将光信号还原为电信号，完成一次完整的信息传递闭环。

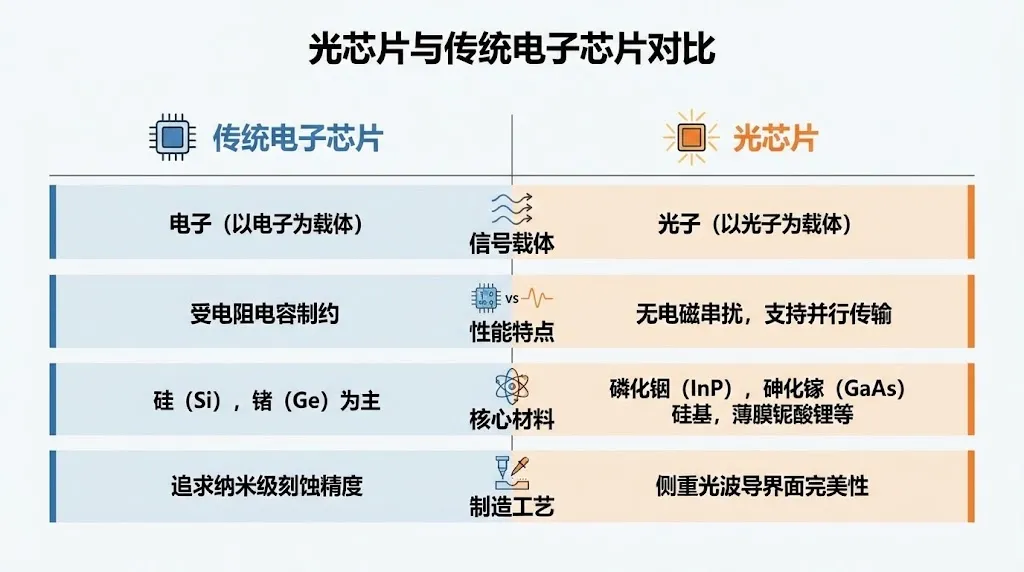

与传统电芯片以电子为信息载体不同，光芯片以光波为载体，具备高带宽、低时延、低功耗的天然优势，是支撑5G通信、AI算力、数据中心等数字经济核心领域的底层核心器件。

2）光芯片的核心分类

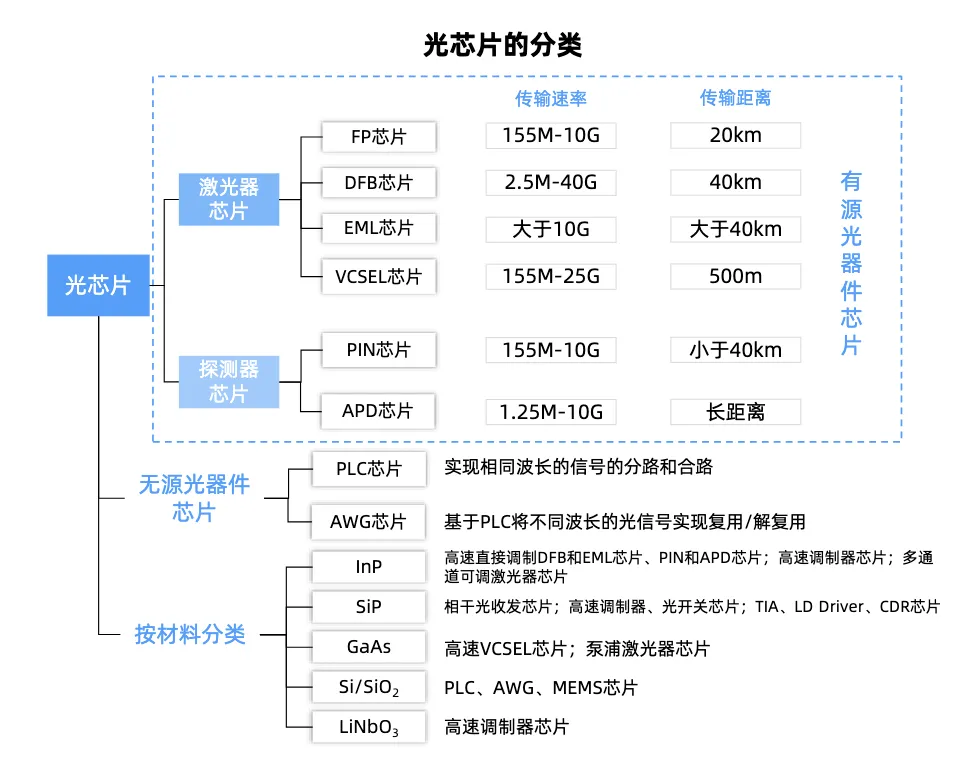

光芯片按功能可分为有源光芯片和无源光芯片两大类，二者分工明确、协同支撑光通信系统运行：

• 有源光芯片可主动实现光电信号转换，是光通信的核心功能载体，主要包括激光器芯片、探测器芯片和调制器芯片。其中激光器芯片又细分为VCSEL、FP、DFB、EML等类型，分别适配不同速率和传输距离需求；探测器芯片则以PIN型和APD型为主，前者适用于中低速场景，后者通过雪崩增益效应提升灵敏度，适配长距高速传输。

• 无源光芯片不主动参与光电转换，主要实现光信号的传导、分流、过滤等辅助功能，包括PLC（平面光波导）芯片、AWG（阵列波导光栅）芯片、光开关芯片等，其中PLC芯片广泛应用于光纤到户（FTTH），AWG芯片则是高速光模块集成化的关键器件。

3）光芯片的工作原理

光芯片的光电转换功能基于光场与物质相互作用的三种核心行为：自发辐射、受激辐射和受激吸收。

• 自发辐射指高能级电子自发向低能级跃迁并释放光子；

• 受激辐射指高能级原子在特定能量光子激发下，释放出与激发光子特征完全相同的光子；

• 受激吸收则是低能级原子吸收光子能量跃迁到高能级。

具体到核心器件：

激光器芯片由泵浦源、增益介质和谐振腔三部分构成，泵浦源提供能量激励，增益介质受激产生光子，谐振腔通过反射镜实现光能量放大并输出激光，最终根据输入电信号的码率完成电光转换；

探测器芯片则利用内光电效应，通过吸收光子产生电子-空穴对，在外电路形成光电流，进而还原为电信号，APD型探测器额外增加倍增层，通过雪崩效应提升载流子浓度，增强探测灵敏度。

4）光芯片的核心价值定位

光芯片是光模块的核心价值环节，占光模块总成本的30%-50%，其性能直接决定光模块的传输速率、功耗和传输距离。

在整个光通信产业链中，光芯片处于上游核心位置，中游光模块厂商将其嵌入光器件后，集成封装为光模块产品，最终供应给下游数据中心、5G基站、通信设备商等应用场景。

当前全球光通信产业的国产化替代正从下游向上游传导，下游设备商和光模块领域已实现较高国产化率，但上游高端光芯片仍是国产化替代的关键瓶颈。

二、光芯片核心技术

当前光芯片领域形成了多条技术路线并行发展的格局，不同技术路线基于材料特性和工艺差异，适配不同应用场景，核心技术路线包括硅基光子集成、III-V族化合物半导体、铌酸锂调制技术，以及新兴的光电混合集成技术：

1）硅基光子集成技术

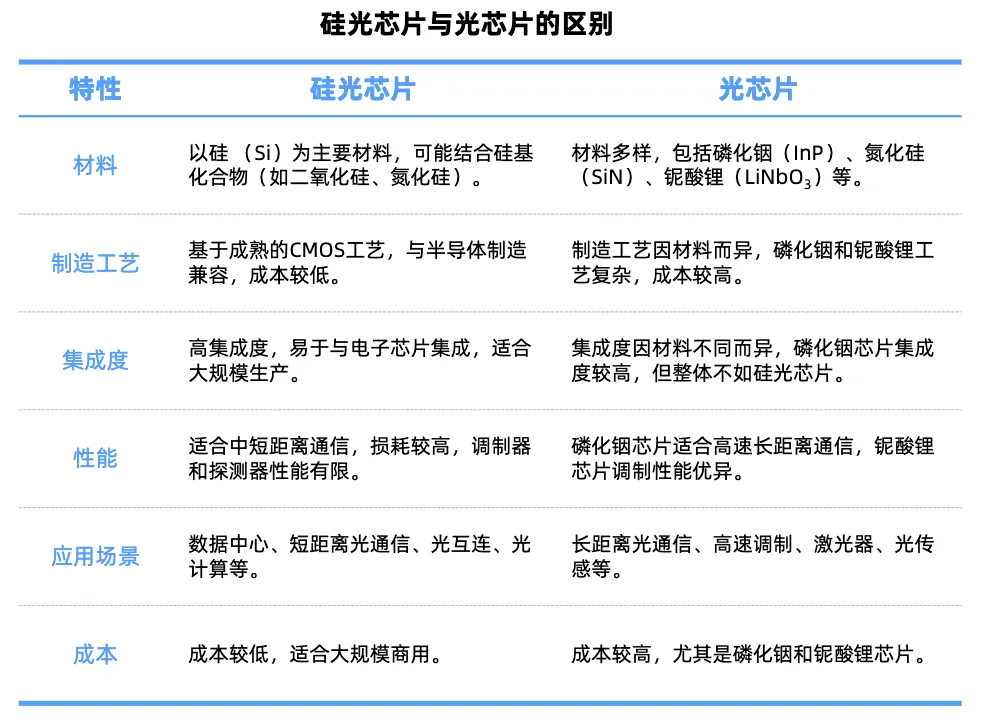

该技术依托成熟的CMOS工艺，利用硅材料实现光波导、调制器等器件的集成，通过与氮化硅、磷化铟等材料异质集成提升性能。其核心优势在于兼容现有半导体产线，可大幅降低制造成本，且集成度高，单芯片可集成数百个光学元件。但硅的间接带隙特性导致发光效率低，需依赖外部光源，调制效率和探测器响应度也落后于III-V族材料。

2）III-V族化合物半导体技术

以磷化铟（InP）、砷化镓（GaAs）为基底，可直接集成激光器、放大器等有源器件，实现单片全光子集成。该技术具备高性能和低损耗优势，电光调制效率达VπLπ=0.2V·cm，较硅基器件提升2个数量级；波导传输损耗小于0.1dB/cm，支持超长距离光互连。但存在成本高昂的短板，化合物半导体晶圆价格是硅基的5-10倍，且工艺复杂，需结合分子束外延（MBE）等精密技术，良率控制难度大。

3）铌酸锂调制技术

利用铌酸锂（LiNbO₃）的电光效应实现高速调制，结合硅基波导实现光电协同设计。具备超高速和低驱动电压特点，调制带宽达100GHz，支持1.6Tbps单波长传输；Vπ小于2V，功耗较传统方案降低60%。但铌酸锂材料脆性大，晶圆加工易开裂，需开发专用切割工艺，且与硅基工艺的兼容性仍需优化。

4）新兴技术方向：光电混合集成与CPO

光电混合集成技术通过2.5D/3D封装将硅光芯片与CMOS驱动芯片垂直集成，突破“光进电退”的物理限制，台积电的COUPE平台实现7nm制程与光子I/O的异质集成，单芯片带宽达1.6Tbps；

共封装光学（CPO）架构则将光引擎直接集成至ASIC封装内，缩短电信号传输路径，功耗降低30%，博通已发布51.2T CPO交换机，采用硅光子+DSP混合方案，支持AI集群万卡互联。

5）CPO与光子互联成升级方向

硅光光模块，采用CMOS制造工艺（就是制造电芯片的那些工艺，例如光刻、刻蚀、沉积等），直接在硅基（Si）材料上制造调制器、探测器以及无源光学器件，集成度明显高于传统光模块。

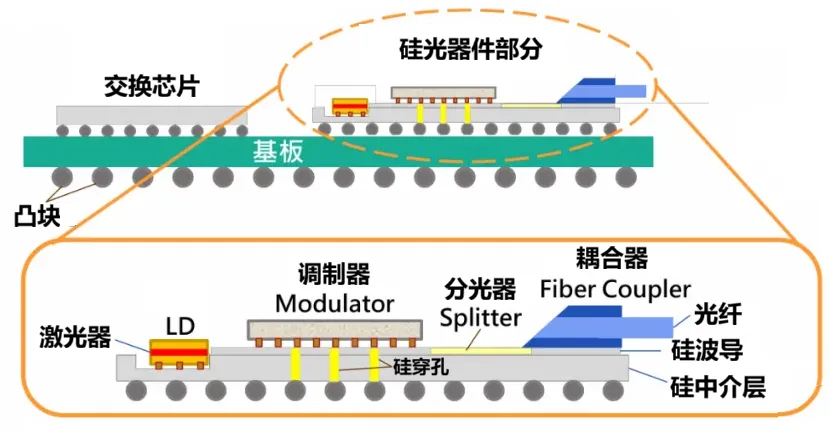

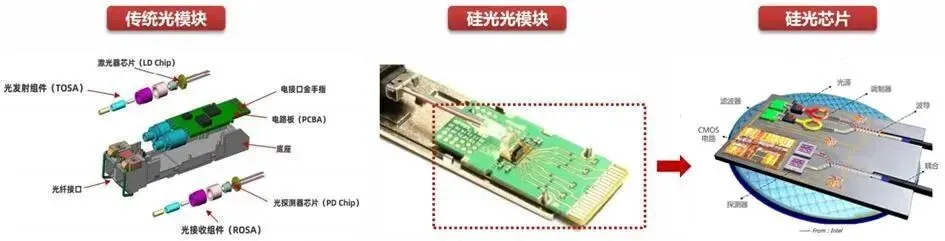

硅光光模块的封装构造示意图：

硅光技术的核心逻辑是 “以光代电”，在单一芯片上完成光信号的产生、调制、传输与探测，从而突破传统光电器件在速率、功耗、体积及成本上的多重瓶颈。

硅光技术凭借高集成度、低功耗、超高速率及规模化量产优势，成为支撑 AI 算力基础设施、5G/6G 通信、高性能计算等领域发展的核心使能技术，被誉为 “算力时代的光速高铁”。

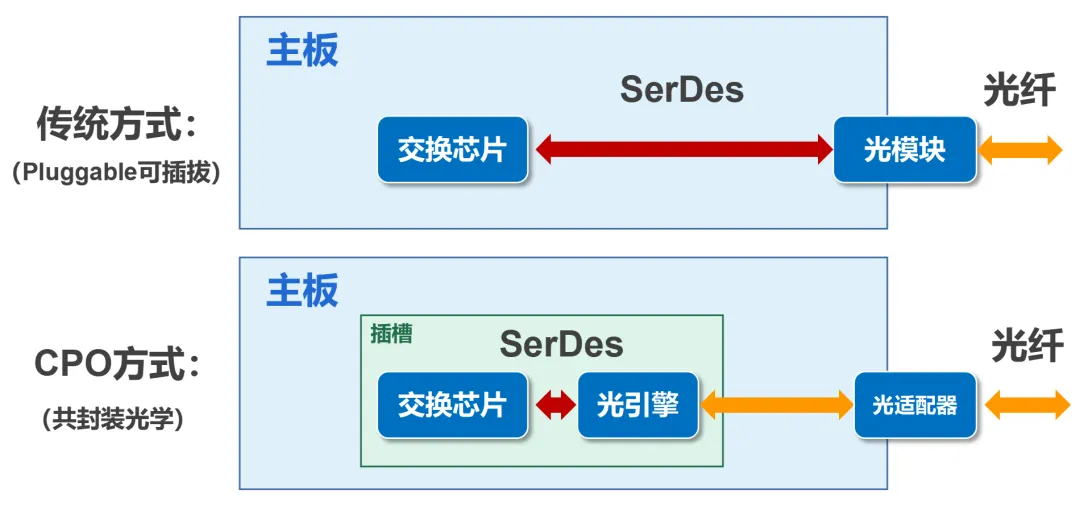

光通信领域非常火的CPO（Co-packaged optics，共封装光学）技术，就是将网络交换芯片和光引擎（光模块）进行“共同封装”的技术。

CPO技术的背后，这种“将多种光器件集成在一个硅基衬底上”的技术思想，就是硅基光电子，也叫——“硅光（silicon photonics）”。

从技术价值来看，硅光技术完美适配后摩尔时代算力增长需求：

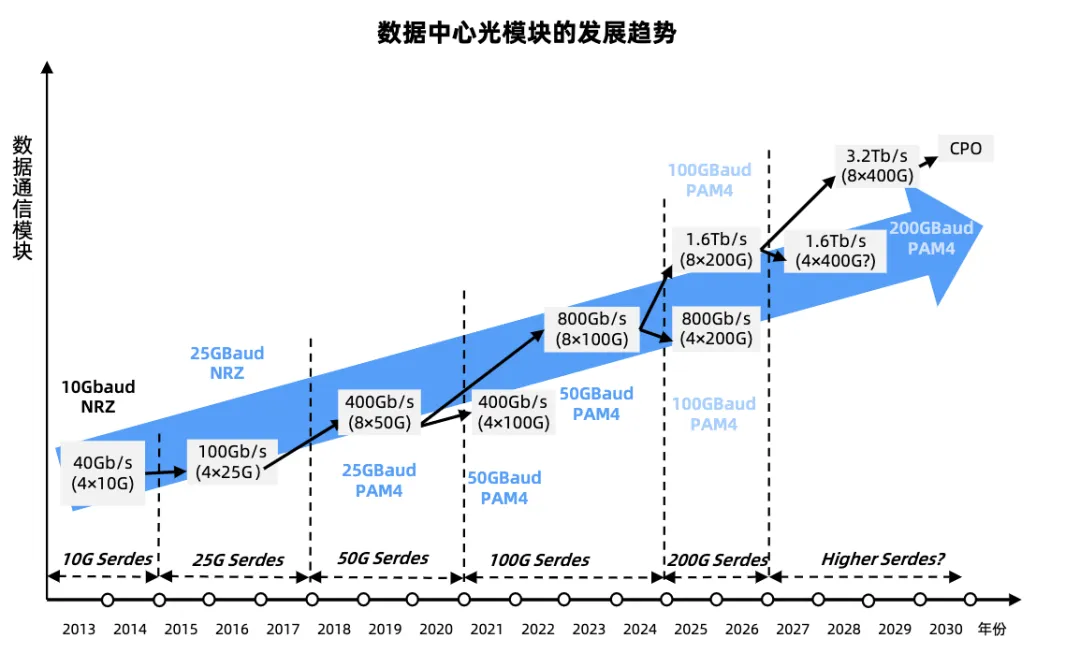

在速率层面，硅光模块单波速率已突破 200G，支持 1.6T 及以上超高速传输，较传统方案提升 1 倍以上；

在功耗层面，1.6T 硅光模块功耗可低至 11W，较传统方案降低 40%~70%，大幅优化数据中心 PUE（电源使用效率）；

在成本层面，依托 CMOS 晶圆规模化生产能力，硅光模块单位带宽成本较传统方案降低 20%~46%，具备大规模商用基础。

主流技术路线对比：硅光主导高速场景，CPO成长期方向

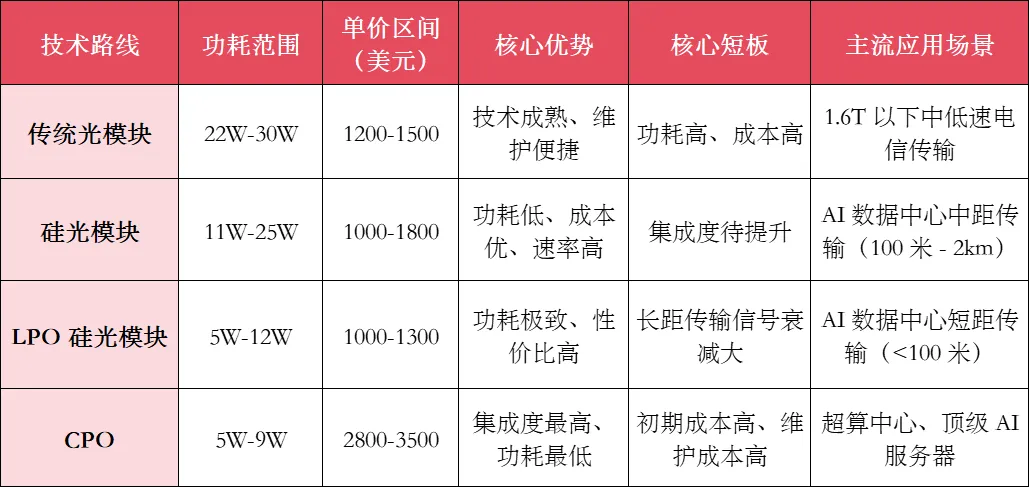

在 1.6T 超高速率场景下，传统光模块、硅光模块、LPO（线性直驱光模块）、CPO（共封装光学）四大技术路线呈现差异化竞争格局，硅光与 CPO 凭借性能优势成为未来主流方向：

从技术演进来看，LPO 是硅光技术的短期优化方向，通过移除 DSP 芯片降低功耗，字节跳动 DR8 硅光 LPO 模块功耗仅 10W，较第一代 DSP 模块降低 68%，成为云厂商短距场景首选；CPO 是长期终极方向，通过光引擎与交换芯片共封装减少信号损耗，2025年渗透率已突破 22%，预计 2026 年随导入起步，渗透率将提升至 30% 以上。

值得注意的是，硅光是 CPO实现高集成度的核心基础，二者深度绑定，未来将形成 “硅光芯片 + CPO封装” 的主流技术架构。

Yole Group 发布的CPO产业链图谱清晰揭示了这一趋势：从上游 SOI 衬底、外延片（Epi-wafer）、激光器等核心材料与器件，到中游光子集成芯片（PIC）、电芯片、串并转换芯片（SerDes）、先进封装等关键环节，再到下游云计算厂商、服务器整机厂及AI超级工厂等终端应用方，超150家企业已构建起覆盖全链路、多元协同的完整产业生态，为技术规模化落地奠定坚实基础。

三、行业标志事件

1）核心事件：上交大全光计算芯片突破登《科学》

2025年12月19日，上海交通大学科研人员在新一代光计算芯片领域取得重大突破，首次实现支持大规模语义媒体生成模型的全光计算芯片，相关成果发表于国际顶级学术期刊《科学》。

该芯片以光波为信息处理载体，功耗仅为传统AI芯片的1/100，并行处理能力提升1000倍，成功解决了深度神经网络和大规模生成模型带来的超高算力和能耗需求缺口。

此次突破填补了“光计算适配高复杂度AI场景”的行业空白，将光芯片的商业化预期从 “远期概念” 拉至 “中短期落地”。

2）2025年12月，美国芯片厂商 Marvell 以 32.5 亿美元预付对价收购光互连开发商 Celestial AI，标志着硅光技术核心分支 —— 光子互联技术已成为AI 数据中心竞争的战略制高点。

此次收购核心目标为 Celestial AI 的 “光子织物（Photonic Fabric）” 平台，该技术通过光信号替代电信号实现芯片间互联，可将芯片间带宽提升 25 倍，同时显著降低延迟与功耗，完美解决 AI 大模型训练中数千颗芯片协同运作的带宽瓶颈问题。

交易条款显示，若 Celestial AI 在 2029 财年底前实现 20 亿美元累计收入，交易总价值将升至 55 亿美元，且 Marvell 向亚马逊发行股票认股权证，绑定核心客户采购需求，彰显头部云厂商对光子互联技术的认可。

Marvell 预计，Celestial AI 将于 2028 财年下半年贡献可观收入，2029 财年第四季度年化收入将达 10 亿美元，此次收购有望帮助其开拓 100 亿美元规模的高端 AI 连接市场，直接挑战英伟达、博通的垄断地位。该案例不仅加速行业技术迭代，更引发光子技术初创企业收购热潮，预计 2026-2027 年全球硅光领域并购活动将持续升温。

3）国际巨头技术迭代：英伟达发布 Vera Rubin 超级芯片，拉动高端光芯片需求

2025年10月，英伟达在 GTC 大会上发布下一代超级芯片 Vera Rubin，其架构设计高度依赖光芯片实现高带宽互联，直接拉动高端光芯片需求爆发。

Vera Rubin 超级芯片采用 CPU 与 GPU 异构协同设计，配备 8 个 HBM4 显存位点，集成两颗 Reticle 尺寸 GPU 芯片，其 VR200、VR300（Ultra）加速器的 FP4 算力分别达 50、100 PFLOPS，带宽最高 32TB/s，较前代 Blackwell 架构实现数倍提升。

为支撑这一超高算力输出，该芯片需搭配高速光互联方案实现芯片间、模块间的数据传输，其中 1.6T 光模块及 CPO 技术成为核心配套需求。英伟达计划于 2026 年下半年推出 Vera Rubin NVL144 平台，2027 年下半年推出更高规格的 Rubin Ultra NVL576 平台，预计将带动全球 1.6T 光模块及配套光芯片需求在 2026-2027 年进入爆发期。

英伟达作为 AI 算力领域的 “风向标”，其新一代超级芯片的架构设计直接定义了光芯片的技术方向。高带宽、低功耗的光芯片将成为 AI 服务器的核心配套，推动 100G 以上高速光芯片、CPO 相关芯片的需求增长，为国内具备高端产品供应能力的企业打开市场空间。

四、产业链分析

光芯片产业链包括上游核心材料与设备、中游芯片设计制造与封装测试、下游应用场景三层架构，各环节分工明确、高度协同，同时依赖配套的测试与服务体系。上游决定技术壁垒，中游决定产能与成本控制，下游需求直接拉动行业增长，关于产业链的详细拆解分析如下。

1）上游：核心材料与设备（成本占比60%-80%）

上游是光模块产业链的技术核心，涵盖光电转换所需的关键原材料、设备和零部件，部分高端环节仍依赖进口，是国产化替代的核心战场：

• 核心材料

衬底材料是光芯片的“地基”，直接决定芯片性能，主流类型包括磷化铟（InP）、砷化镓（GaAs）、硅（Si）、铌酸锂（LiNbO₃）等：

InP衬底适用于高速有源光芯片，是100G以上EML芯片的核心材料，国内仅云南锗业实现规模化量产，纯度达99.9999%，年产能15万片，供应HW、中际旭创等企业；

GaAs衬底适用于VCSEL和高功率激光芯片，三安光电是国内主要供应商；硅衬底则支撑硅光芯片发展，依托CMOS工艺实现低成本集成；

铌酸锂衬底用于高速调制器芯片，国内东田微已建成首条法拉第旋光片产线，2025年产能达8000万片，良率突破70%。

其他关键材料包括光学晶体、特种光纤等：福晶科技是全球光学晶体龙头，TGG/TSAG磁光晶体独家量产，LBO晶体在激光频率转换领域市占率超60%；长飞光纤、亨通光电则是光纤材料的国内龙头，保障光传输链路的基础支撑。

• 核心设备

光芯片制造涉及外延生长、光刻、封装测试等多个精密环节，核心设备包括：

外延生长设备（MOCVD、MBE），是光芯片制备的“关键母机”，先导科技是国内主要供应商；

精密封装与测试设备，罗博特科通过收购德国ficonTEC，掌握光芯片自动化微组装与精密测试技术，设备良率提升效率超15%，服务中芯国际、赛微电子等企业；

光芯片测试仪器（如示波器、光谱仪），目前仍以Keysight、Anritsu等国际厂商为主，国内企业正加速替代。

• 核心组件

除光芯片外，上游还包括电芯片、光器件等核心组件：

电芯片负责信号调制、放大与均衡，核心为PAM4调制芯片，国际龙头为Broadcom、Marvell，国内优迅股份实现25G/100G PAM4量产，国产化率约30%；

光器件分为有源器件（TOSA/ROSA）和无源器件（光隔离器、WDM滤波器），光迅科技、天孚通信是国内有源器件龙头，东田微、仕佳光子在光隔离器领域市占率超50%。

2）中游：芯片设计制造与封装测试

中游是将上游材料与组件转化为终端可用芯片及模块的核心环节，分为芯片设计制造和封装测试两大细分领域，技术门槛低于上游，但对产能规模、良率控制要求极高（良率每提升1%，毛利率提升约2个百分点）。

• 芯片设计制造

该环节企业分为IDM模式（垂直整合设计、制造、封测）和Fabless模式（仅设计，委托代工），国内以IDM模式为主，适配高端芯片国产化需求：源杰科技是InP基光芯片IDM龙头，100G EML芯片良率达92%，是英伟达AI服务器光互联核心供应商，CW硅光光源全球领先；长光华芯是国内领先的半导体激光芯片IDM企业，100G EML/VCSEL/CW DFB芯片已量产，良率均超90%，进入中际旭创供应链；仕佳光子是稀缺的“无源+有源”双平台IDM企业，拥有国内领先PLC/AWG无源芯片与InP基有源芯片全流程产线，AWG芯片通过华为认证；永鼎股份通过苏州鼎芯光电和武汉永鼎光电子开展IDM模式光芯片业务，覆盖DFB/EML等主流产品。

硅光芯片领域，长芯博创通过控股长芯盛掌握光电芯片核心能力，建成国内首条1.6T硅光模块生产线（良率92%），与英特尔合作开发硅光技术；华工科技自研单波200G硅光芯片用于1.6T模块，核心芯片自供率达70%，与台积电合作开发3nm硅光工艺；新易盛通过收购Alpine Optoelectronics掌握硅光核心技术，LPO技术领先，已获英伟达认证，功耗降低30%。

• 封装测试

封装测试是保障芯片性能稳定的关键环节，核心流程包括贴片（SMT）、光器件集成、信号调试、可靠性测试等。天孚通信是全球CPO/硅光光引擎与封装技术绝对龙头，通过顶级封装技术将光芯片性能提升15%-50%，是英伟达、思科核心合作伙伴；光迅科技、中际旭创则具备垂直整合的封装测试能力，保障自身芯片与模块的性能匹配。

3）下游：应用场景（需求拉动核心）

下游需求集中在数字经济核心领域，不同场景对光芯片的速率、距离、功耗要求差异显著，直接决定中游产品结构，主要分为三大板块：

• AI数据中心（最大需求端，占比超50%）

AI大模型训练/推理对算力的需求每3-6个月翻倍，传统电芯片性能增长已接近摩尔定律极限，光芯片成为突破算力瓶颈的核心支撑。该场景需求高带宽、低延迟光模块，主流速率从400G向800G/1.6T升级，CPO技术逐步替代传统可插拔模块。

核心客户包括北美云厂商（谷歌、Meta、亚马逊，占全球需求70%）和国内互联网企业（阿里、腾讯、字节跳动）。2024年全球AI数据中心光模块需求超40亿美元，2025年预计达65亿美元（年增速62.5%）。

• 通信网络（传统主力，占比约30%）

包括5G/5G-A基站、城域网/骨干网等场景：5G-A基站前传需25G/50G光模块，中回传需100G/200G光模块，国内运营商（中国移动、中国电信）是采购主力，2025年5G-A带动200G需求增长50%；城域网/骨干网长距传输需100G/400G相干光模块，客户为电信运营商（Verizon、AT&T）和通信设备商（华为、中兴）。中国“东数西算”工程推动数据中心互联（DCI），拉动400G/800G模块需求，2025年国内DCI光模块市场规模超80亿元。

• 垂直行业（新兴增长点，占比约20%）

包括车载、工业互联网、金融/科研等领域：车载领域，激光雷达、自动驾驶需车规级光模块（-40℃至85℃宽温），国内东田微、光迅科技已进入特斯拉、小鹏等企业验证阶段；工业互联网领域，5G+工业场景需高可靠光模块（误码率＜10^-15），应用于智能制造、矿山开采；金融/科研领域，高频交易、量子计算需超低延迟光模块（延迟＜100ns），客户为高盛等金融机构和科研院所。

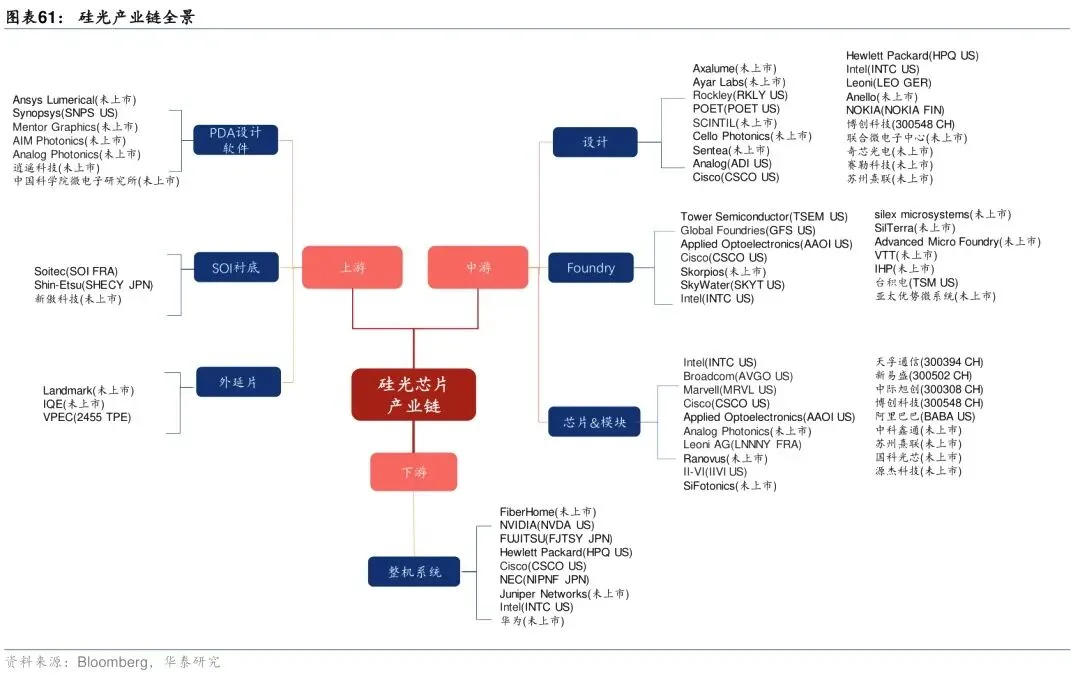

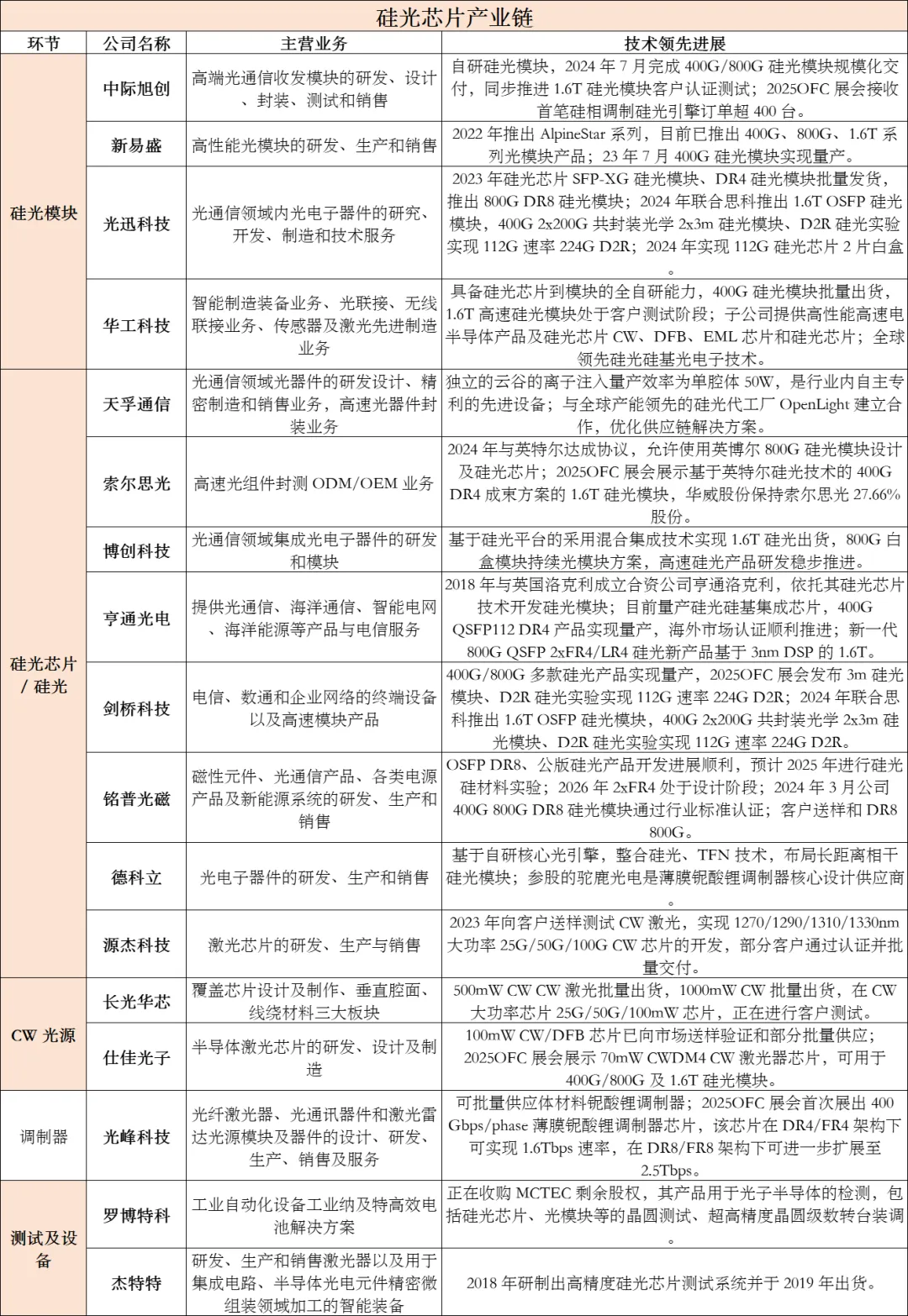

硅光芯片产业链：

四、行业格局与趋势

1）全球与中国市场规模：AI驱动下呈指数级增长

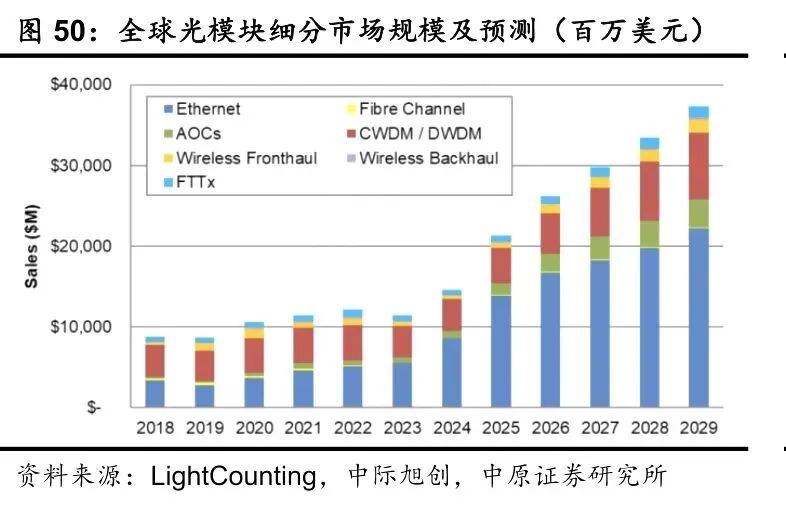

全球硅光市场正受益于 AI 算力爆发、数据中心升级等需求拉动，呈现高速增长态势。根据LightCounting数据显示，全球光模块市场规模在2024年至2029年间呈现持续增长趋势，年均复合增速将超过20%，2029年有望突破370亿美元。

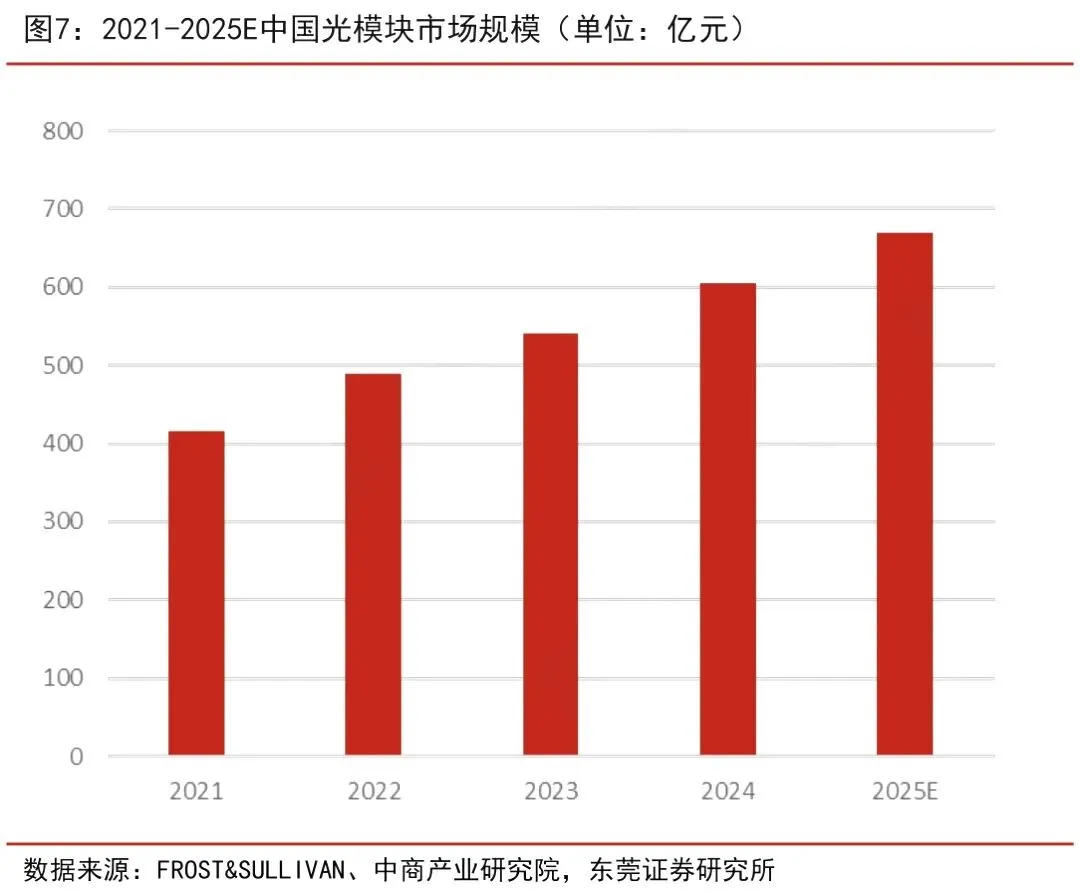

根据弗若斯特沙利文数据，2021-2025年，中国光模块市场规模呈现持续增长态势，2024年这一数据突破600亿元，预计2025年我国光模块市场规模有望突破650亿元。中国有望成为最大增量市场，2030 年占全球光通信芯片市场份额将提升至 60%。

2）全球竞争格局：三大阵营博弈，并购整合加剧

全球硅光市场形成 “垂直整合 ICT 巨头、专业光模块厂商、纯硅光设计公司” 三大阵营，国际巨头凭借技术积累与生态优势占据高端市场，国内企业在中高端市场加速替代。

• 垂直整合ICT巨头：以 Intel、Broadcom、Marvell 为代表，通过全产业链布局构建技术壁垒。Intel 是硅光技术先行者，凭借 CMOS 工艺优势实现硅光模块规模化量产，数据中心市场市占率达 61%，布局从可插拔模块到 CPO 的全栈解决方案；Broadcom 依托交换芯片垄断地位，CPO 技术领先，第三代 CPO 支持 102.4Tbps 交换能力，绑定英伟达等核心客户；Marvell 通过收购 Celestial AI 获取光子互联技术，切入 100 亿美元高端 AI 连接市场，与亚马逊深度绑定锁定订单。

• 专业光模块厂商：国际厂商包括 II-VI/Coherent、Lumentum，聚焦高端光器件与模块集成，在相干通信领域占据优势；国内厂商以中际旭创、光迅科技、华工科技为龙头，中际旭创全球光模块市占率超 20%，1.6T 硅光模块市占率全球第一，深度绑定北美云巨头；光迅科技作为 “国家队”，具备 “芯片 - 器件 - 模块” 全产业链能力，硅光技术用于 400G/800G 模块，国内电信市场市占率领先；华工科技 800G 批量出货，1.6T 量产在即，海外订单增速显著。

• 纯硅光设计公司：以 Ayar Labs、Celestial AI 为代表，专注核心技术研发，通过与巨头合作实现商业化，Celestial AI 被 Marvell 收购后加速技术落地，Ayar Labs 获谷歌、微软投资，聚焦 CPO 芯片组研发。

当前全球竞争呈现 “并购整合加剧” 趋势，国际巨头通过收购初创企业补强技术短板，国内企业通过自主研发与产能扩张抢占市场份额，预计 2026-2028 年全球硅光市场 CR5 将提升至 70% 以上，行业集中度进一步提高。

3）国内竞争格局：龙头引领 + 差异化竞争，国产替代成效显著

国内硅光产业形成 “龙头企业引领、细分领域突破、政策协同支撑” 的发展格局，在光模块、光器件领域已实现全球领先，硅光芯片领域加速突破，国产替代率从 2023 年的 25% 提升至 2025 年的 40%，预计 2026 年将突破 50%。

• 龙头企业阵营：中际旭创（全球光模块龙头，硅光规模化先行者）、光迅科技（全产业链布局，国家队代表）、华工科技（技术突破快，海外订单增长强劲）、新易盛（差异化布局东南亚市场，并购加速技术整合），四大龙头占据国内硅光模块市场80%以上份额，全球市占率超35%。

• 细分领域突破：芯片端，光迅科技、仕佳光子自研硅光芯片实现量产；光器件端，天孚通信、源杰科技突破核心器件国产化；封装端，长电科技、通富微电掌握硅光芯片封装技术，良率达国际水平。

• 区域协同发展：武汉光谷（硅光芯片核心基地，产业规模突破800亿元）、长三角（光模块制造核心，产能占比45%）、珠三角（光芯片创新走廊，企业占比 42%）形成三大产业集群，依托 “东数西算” 工程、超算中心建设实现需求与产能匹配。

国内企业核心竞争力体现在 “成本控制 + 产能弹性 + 客户绑定”：

成本层面，依托国内制造业优势，硅光模块成本较国际厂商低 15%-20%；

产能层面，头部厂商 2025 年 1.6T 硅光模块产能超 1000 万只，可快速响应客户需求；

客户层面，中际旭创、新易盛绑定北美云巨头，光迅科技、烽火通信主导国内电信市场，形成 “海外 + 国内” 双市场布局。

4）未来三大核心趋势：

a. 技术趋势：速率持续升级，集成度不断提升：2026-2028 年，硅光模块速率将从 1.6T 向 3.2T/6.4T 升级，单波速率突破 400G，薄膜铌酸锂与硅光融合技术成为主流；CPO技术从 2.5D 封装向 3D 封装升级，玻璃基板替代 PCB 降低成本 20% 以上，单位能耗降至 0.5pJ/bit 以下；光子互联技术大规模部署，芯片间带宽提升至 100 倍以上，满足 Exascale 级超算与千亿参数AI模型需求。

b. 市场趋势：AI数据中心主导，应用场景多元化：2026 年 AI数据中心硅光需求占比将超60%，成为行业增长核心动力；CPO渗透率从 2025 年的 22% 提升至 2027 年的 45%，超算中心与顶级 AI 服务器率先规模化应用；车载激光雷达、边缘计算等新兴场景加速落地，2030 年车载硅光市场规模将突破 100 亿美元，成为第二增长极。

c. 产业趋势：并购整合加剧，国产替代深化：国际巨头将持续收购硅光初创企业，强化技术壁垒；国内企业通过垂直整合（芯片 - 模块 - 系统）提升竞争力，光迅科技、中际旭创有望进入全球硅光市场前三；2030 年国内硅光芯片国产替代率将突破80%，形成千亿级产业集群，武汉光谷有望成为全球前三硅光芯片工艺基地。

五、结论与展望

2026年开启硅光黄金时代！

硅光技术正处于 “技术突破 + 需求爆发 + 政策支持” 的三重共振期，2026 年作为硅光方案高速爆发、CPO网络导入起步的关键节点，将开启全产业链景气周期，光通信景气度从光模块向芯片、线缆、OCS、CPO等上下游环节全面扩散，AI网络 Scale up 倾斜进一步放大硅光需求，行业有望进入 5 年以上的高增长黄金时代。

从市场空间来看，2025年全球硅光光模块市场规模近 300 亿元，2030 年有望突破 2000 亿元，复合增长率达45%以上；中国市场增速更快，2030 年规模将超 800 亿元，成为全球最大硅光市场。

从产业链机会来看，上游硅光芯片（国产替代突破）、中游硅光模块（龙头市占率提升）与 CPO 设备（导入期红利）、下游 AI 数据中心（需求核心）是三大核心主线，同时光器件、封装测试、车载激光雷达等细分领域有望迎来爆发式增长。

从竞争格局来看，国内企业已在光模块领域实现全球领先，硅光芯片领域加速突破，2026年国产替代率将突破50%，一些龙头企业有望依托成本、产能、客户优势，进一步提升全球市占率，实现从 “跟随” 到 “引领” 的跨越。同时，需关注高端技术瓶颈突破与供应链风险应对，通过技术研发、垂直整合、政策协同，推动硅光产业高质量发展，为 AI 算力基础设施与数字经济发展提供核心支撑。

未来，硅光技术不仅将重构光通信产业格局，更将成为后摩尔时代算力增长的核心引擎，在 AI、5G/6G、超算、智能驾驶等领域发挥关键作用，推动人类社会进入 “光速互联” 的数字新纪元。
