2023年钙钛矿行业深度研究报告(附下载)

   日期:2023-08-10 07:54:15     来源:网络整理    作者:本站编辑    浏览:29    评论:0

01

摘要

钙钛矿电池转换效率提升迅速,从2009年被发明以来,在12年内转换效率

从3.8%提升至25.7%。而晶硅电池从5%发展至最近26.81%,用了60余年,且接近理论极限转换效率29.4%,反观单结钙钛矿理论极限效率可达33%叠层电池有望突破50%,前景广阔。

同时钙钛矿晶体依附于玻璃,大型化具备进步空间,钙钛矿有望继TOPConHJT成为未来主流的技术路线。

02

文章内容

1. 钙钛矿电池前景广阔

1.1 晶硅电池逐步接近效率天花板

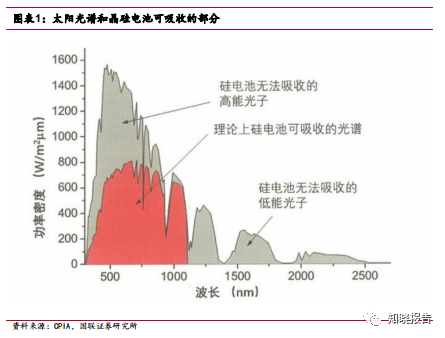

常用的光伏材料有 Si、Ge、CIGS、CdTe、GaAs 等,其中硅元素在自然界中资 源丰富,可大量用于光伏行业。同时硅由于其禁带宽度为 1.12eV,能对 300-1200nm 的光子有效吸收。叠加 CZ、DS、FZ 等工艺制备出的单晶硅具备纯度高、晶格完美、 位错缺陷少等优点,是理想的光伏电池材料。但由于吸收光谱限制,在 AM1.5 标准 光谱下,单晶电池极限转换效率为 29.4%。

P 型电池制作工艺相对简单,成本较低,主要是 BSF 电池和 PERC 电池。AL-BSF:铝背场电池是最早应用的单晶电池,成熟阶段为 2013-2016 年。BSF 电池是在晶硅光伏电池 PN 结制造完成后,通过在硅片的背光面沉积一层铝膜,制备 P+层,从而形成铝背场。铝背场有减小表面复合率和增加长波吸收等优点,但铝背 场能够反射的长波有限,因此其转换效率有局限性。

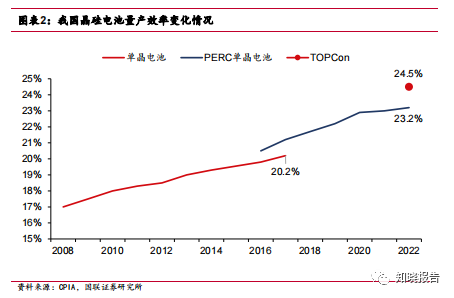

PERC:通过背面钝化膜取代全铝背场的结构迭代,自 2015 年起逐步取代 BSF 电池,并于 2019 年超越 BSF 成为光伏主流电池。PERC 电池全称为发射极及背面 钝化电池技术,其与 BSF 电池在结构上差异不大,最大的区别在于 PERC 电池用背 面钝化膜(Al203/SiNx)取代了传统的全铝背场,增强了长波的内背反射,降低了背 面的复合速率,从而使电池的效率提升;并且采用激光 SE 对其背面局部开孔进行电 极的制备,可大幅降低电池背面的复合电流密度。同时 PERC 电池具备双面发电结构难度低、成本低等优势,LCOE 指标上优于 BSF 电池。

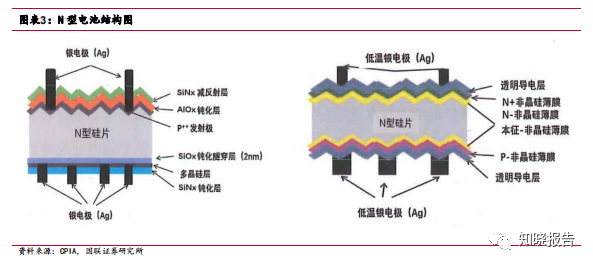

PERC 电池理论转换效率极限为 24.5%,目前已经接近极限,并且未能彻底解 决以 P 型硅片为基底的电池所产生的光衰现象。N 型电池应运而生。N 型电池制作工艺相对复杂,成本较高,主要包含 TOPCon 电池和 HJT 电池。N 型电池具有转换效率高、双面率高、温度系数低、无光衰、弱光效应好、载流子寿 命更长等优点。

1.2 钙钛矿挑起薄膜电池大梁

薄膜电池是晶硅电池之外,光伏电池技术的另一个重要分支,具有很高的转换效 率潜力。薄膜电池是指在玻璃或柔性基底上沉积若干层,构成 PN 结或 PIN 结的半 导体光伏器件。其核心是吸收层材料,目前主要包括硅基薄膜、铜铟镓硒(CIGS)、 碲化镉(CdTe)、砷化镓(GaAs)、钙铁矿电池及有机薄膜电池等,以及各类薄膜-薄 膜、薄膜-晶硅叠层电池。薄膜电池总体上具备材料消耗少、生产时间短、制备能耗 低、制造环节少、适配柔性组件、弱光效应好、重量轻等特点。

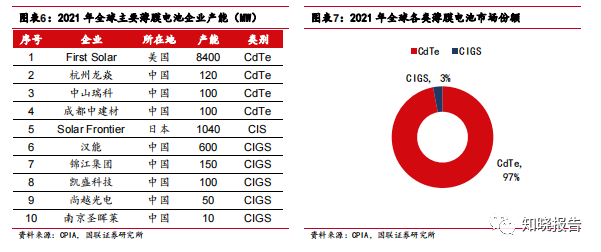

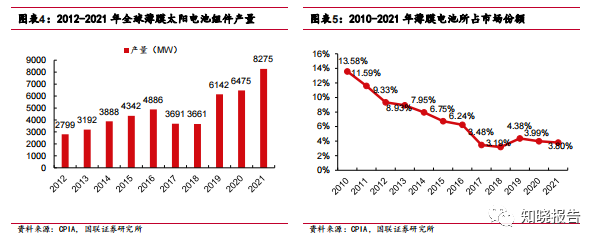

CdTe 目前是主流薄膜电池。2021 年全球薄膜太阳电池的产能 10.7GW,产量 约为 8.28GW,同比增长 27.7%,主要是受 First Solar 产量增长的拉动。

其中 CdTe 电池产量约为 8.03GW,其中国外 7.9GW,国内 130MW,在薄膜太阳电池中占比为 97%;CIGS 电池的产量约为 245MW,其中国外 210MW,国内 35MW,占比为 3%。2021 年全球薄膜电池市场占有率仅为 3.8%,同比下降 0.2pct,其增速不及晶硅 组件。薄膜太阳电池虽然受晶硅电池产业快速发展的挤压而被推向边缘化,但在光伏 建筑一体化(BIPV)、可穿戴设备、移动能源领域具备特定优势,同时生产过程低碳 足迹,因此薄膜电池未来仍有较好的发展应用前景。

1)硅基薄膜电池:产品性能和生产成本上相较晶硅电池无明显优势,并且技术 提升空间有限,企业相继停产、减产,逐步退出主流市场。

2)CIGS、CdTe 电池:理论效率均超过 33%,目前实验室最高转换效率分别达 到 23.35%、22.1%,量产组件平均转换效率也均达到或超过 16%、18%。目前铜铟 镓硒(CIGS)电池最高可以达到 23.35%的转换效率,然而其是在超高真空(10-9  Torr)和约 350℃的高温下制造。由于 PET 和 PEN 等成本较低材料在此环境利用受 限,因此 CIGS 制造成本较高且无法大规模量产。不仅如此,In、Ga 和 Se 等原材 料昂贵且地球储量不丰富,这限制了 CIGS 大规模应用的可能性。CdTe 电池则在特 定的 BIPV 场景具备较好的应用,目前美国的 First Solar 相对领先。

3)GaAs 电池:具有高效率、耐高温、抗辐射、弱光性能好、轻质柔性等特点, 但制造成本高,主要应用于空间飞行器等特殊用途,在 MW 级量产化方面还需要时 间发展。

4)有机薄膜电池:制备工艺相对简单,受转换效率较低的影响,近些年发展缓 慢,效率提升有限。

5)钙钛矿电池:具备高转换效率,单结理论效率可达 33%,组件量产效率在 2023 年底有望达 18%。还兼具原材料丰富、低成本、技术工艺相对简单、制造过程 低碳环保、环节少、设备投资额低等优势,可应用于工商业屋顶、BIPV、大型地面 电站、航天、户外应用、智慧交通等领域。

文章篇幅有限,仅为部分预览

回复暗号:2308409

*免责声明:以上报告均为本公众号通过公开、合法渠道获得,报告版权归原撰写/发布机构所有,如涉侵权,请联系删除;本号报告为推荐阅读,仅供参考学习,不构成投资建议。
