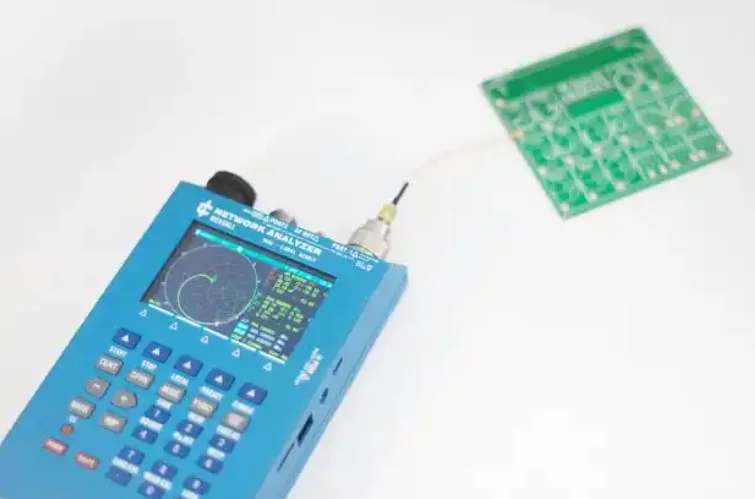

仪器仪表PCB是专为高精度测量设备设计的印刷电路板，核心价值在于实现微伏级信号的精准采集与传输，确保设备在复杂环境中长期稳定运行。与消费电子PCB追求小型化和低成本不同，仪器仪表PCB需优先满足信号精度、抗干扰性和环境适应性三大需求，其设计公差（如阻抗±2%）和稳定性标准（寿命5-10年）远高于普通PCB。
? 与普通PCB的核心差异
仪器仪表PCB与消费电子PCB的本质差异体现在三个方面：
1. 信号精度要求：普通PCB处理伏级数字信号，允许50mV噪声；而仪器仪表PCB需传输μV/mA级模拟信号（如心电信号），噪声需控制在μV级（≤5μV），否则测量误差翻倍。
2. 抗干扰标准：普通PCB仅需满足基础EMC标准（如EN 55022）；仪器仪表PCB需通过IEC 61326-1等严苛标准，在工业电磁环境（如10V/m辐射）下保持稳定。
3. 环境适应性：消费电子PCB工作温宽通常为0~60℃；仪器仪表PCB需覆盖-40~85℃（工业级）或-55~125℃（军用级），并耐受振动（10-2000Hz）和湿度（90%RH无凝露）。
⚙️ 核心设计特性
为满足高精度需求，仪器仪表PCB需聚焦四大特性：
• 低噪声设计：电源端采用π型滤波器（RFC+电容）将纹波降至10mV以下；传感器到ADC的布线长度需≤30mm以控制寄生电容（≤1pF）；接地采用单点连接（模拟、数字、电源地独立），避免地环流噪声。
• 高精度布线：关键信号线宽公差需控制在±0.01mm内，阻抗匹配误差≤±2%；多通道仪器（如8通道采集仪）要求通道布线等长（长度差≤0.1mm）、等距（间距≥0.5mm）以保证一致性。
• 强抗干扰能力：模拟信号区加金属屏蔽腔（屏蔽效能≥40dB）；模拟与数字区间距≥5mm并设接地隔离带（宽度≥0.3mm）；外部接口串联TVS管和EMI滤波器抑制浪涌。
• 高稳定性基材：选用低膨胀系数（CTE≤16ppm/℃）、低介质损耗（tanδ≤0.004）的材料，如高Tg FR-4（Tg≥150℃）或罗杰斯4350B，防止温湿度导致参数漂移。
