一.BIM机电建模
BIM机电建模主要利用三维模型来表达建筑中的机电设备、管道、桥架等元素。利用BIM软件，设计师可以在虚拟环境中创建出详细的机电模型，包括各种设备和管线的规格、材质、安装位置等信息。通过机电BIM数字化模型，不仅能提高了设计的精度和准确性，同时也为后续的管线综合提供了基础。
OpenBuildings Designer 能够实现 BIM 工作流，为建筑的设计、分析、模拟和文档记录提供信息丰富的模型。它综合了计算设计和能耗分析服务，可用于建筑性能评估。OpenBuildings Designer 还提供沉浸式三维建模环境，并通过参考实景模型营造逼真的现场环境。通过 OpenBuildings Designer，您可以优化设计，满足紧迫的工期要求，并避免错误。
二.BIM在机电管线综合中的应用
5.数据管理与信息共享：BIM模型包含了建筑中所有管道和设备的详细信息，如规格、材质、安装要求等。通过BIM软件的数据管理功能，可以对这些信息进行集中管理和共享。这使得施工人员、监理单位和业主等各方都能够方便地获取所需的信息，提高了信息的透明度和利用率。
三.BIM机电管线综合技术流程
BIM管线综合技术流程包括以下步骤：
1.设计交底及图纸会审：了解设计意图和要求，熟悉施工图纸，对工程中的难点和重点进行深入研究和讨论。
2.了解合同技术要求、征询业主意见：明确项目的具体要求和业主的期望，确保设计满足相关标准和规范，同时满足业主的需求和目标。
3.确定BIM深化设计内容及深度：根据项目的实际情况和设计要求，确定需要进行BIM深化设计的内容和深度，制定相应的BIM深化设计计划。
4.制定BIM出图细则和出图标准、各专业管线优化原则：明确BIM出图的规范和标准，以及各专业管线的优化原则，为后续的BIM建模提供指导和依据。
5.制定BIM详细的深化设计图纸送审及出图计划：根据BIM深化设计计划，制定详细的BIM深化设计图纸送审及出图计划，确保设计的准确性和完整性。
6.机电初步BIM深化设计图提交：根据BIM深化设计计划，开始进行机电初步的BIM深化设计，并提交相应的设计图纸。
7.初步机电BIM深化设计图总包审核、协调、修改：对初步的机电BIM深化设计图进行审核、协调和修改，确保设计的合理性和可行性。
8.图纸送监理、业主审核：将经过审核和协调的机电BIM深化设计图提交给监理和业主进行审查，确保满足相关标准和规范，同时满足业主的需求和目标。
9.机电综合管线平剖面图、机电预留预埋图、设备基础图、吊顶综合平面图绘制：根据审核后的设计图纸，开始绘制机电综合管线的平剖面图、机电预留预埋图、设备基础图以及吊顶综合平面图等详细图纸。
10.图纸送监理、业主审核：将绘制完成的详细图纸提交给监理和业主进行审查，确保满足相关标准和规范，同时满足业主的需求和目标。
11.BIM深化设计交底：在施工前，进行BIM深化设计交底，向施工单位详细解释设计的意图和要求，确保施工能够准确、顺利地进行。
12.现场施工：按照施工图纸和施工计划进行现场施工，包括管道安装、设备安装等。在施工过程中，要严格遵守相关规范和要求，确保施工质量和安全。
13.竣工图制作：在项目完成后，根据实际施工情况制作竣工图，记录最终的施工成果。竣工图要符合相关规范和标准，确保准确性和完整性。
需要注意的是，在实际操作中可能需要根据项目的具体情况进行调整和完善。同时，要重视各个环节的质量控制和安全管理，确保项目的顺利进行。

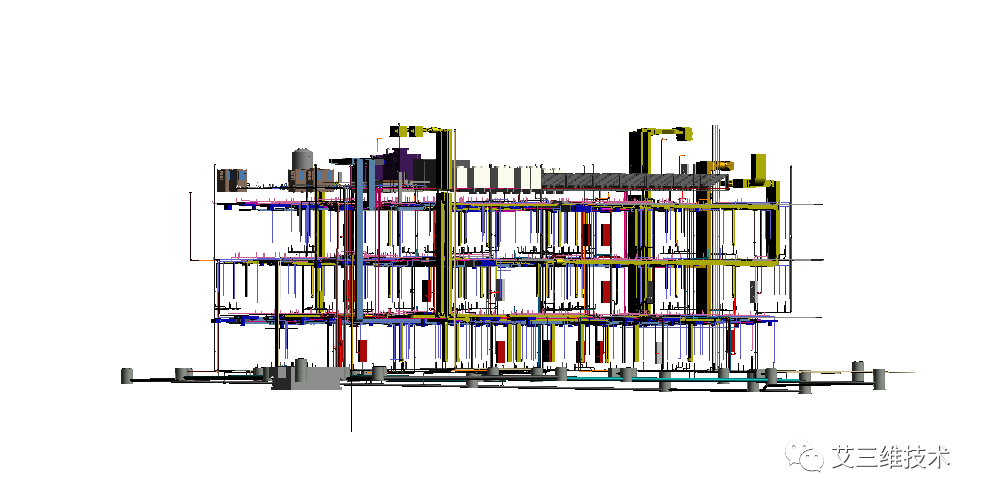

四.机电项目落地展示
本项目占地面积45亩，总建筑面积约38000平方米，根据机房建设适用性要求与场地条件，分为地上三层、地下一层。项目科学有效利用地下空间的策略，与周边景观协调融合，寻求现代数字化科技与城市生态的完美融合。

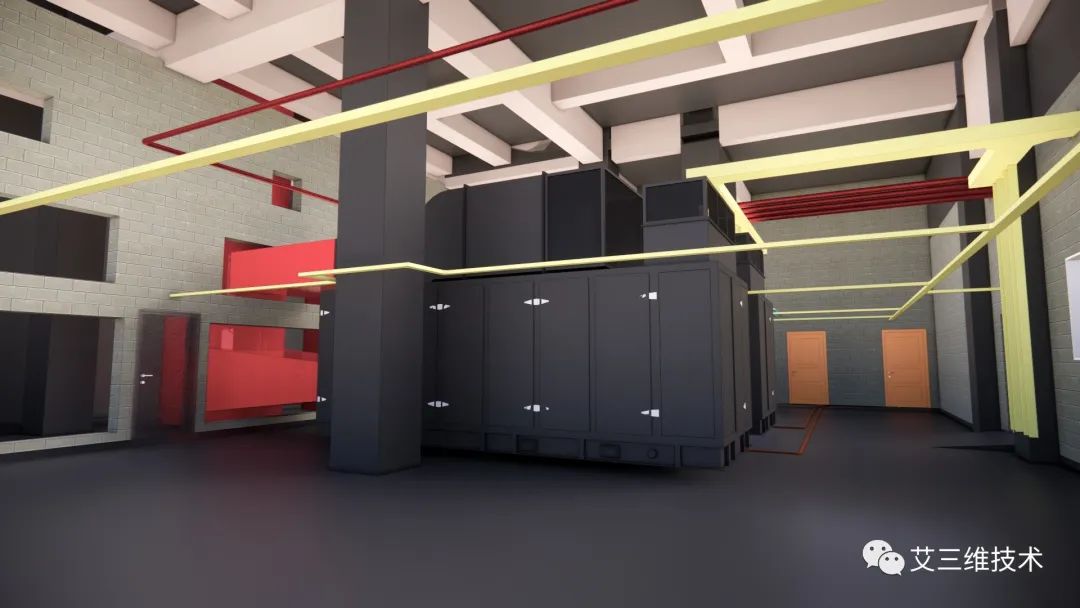

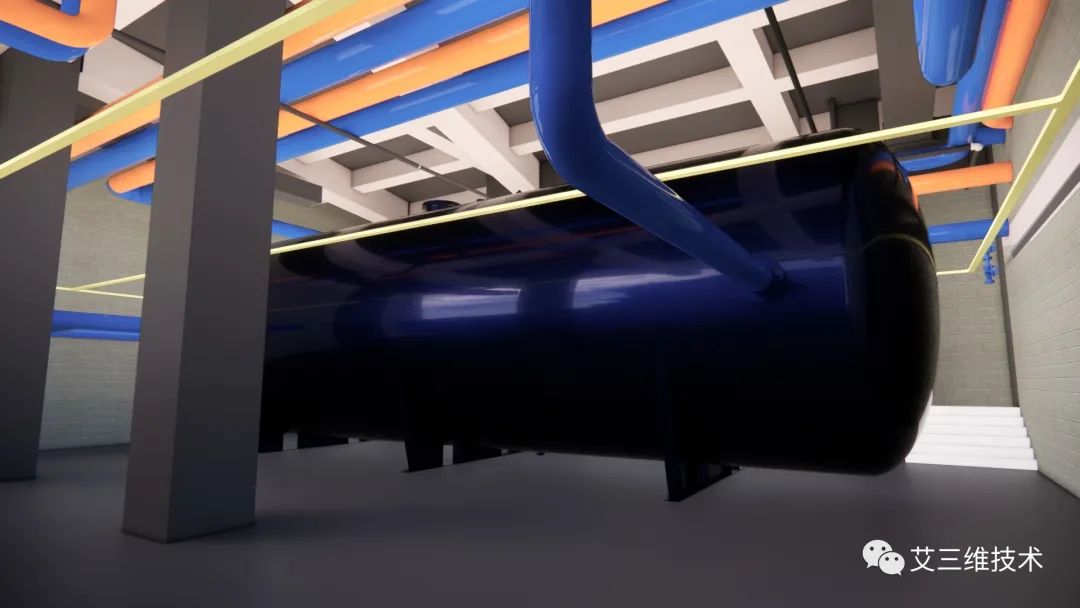

柴油机房
本项目利用BIM技术解决图纸和工地现场实际问题，减少现场签证和变更，进一步提高施工质量、控制施工进度、节约工程造价。
本项目还为业主提供基于BIM的项目施工文件管理，将竣工资料及相关设备资料录入建筑信息模型，便于后续物业的维护管理。

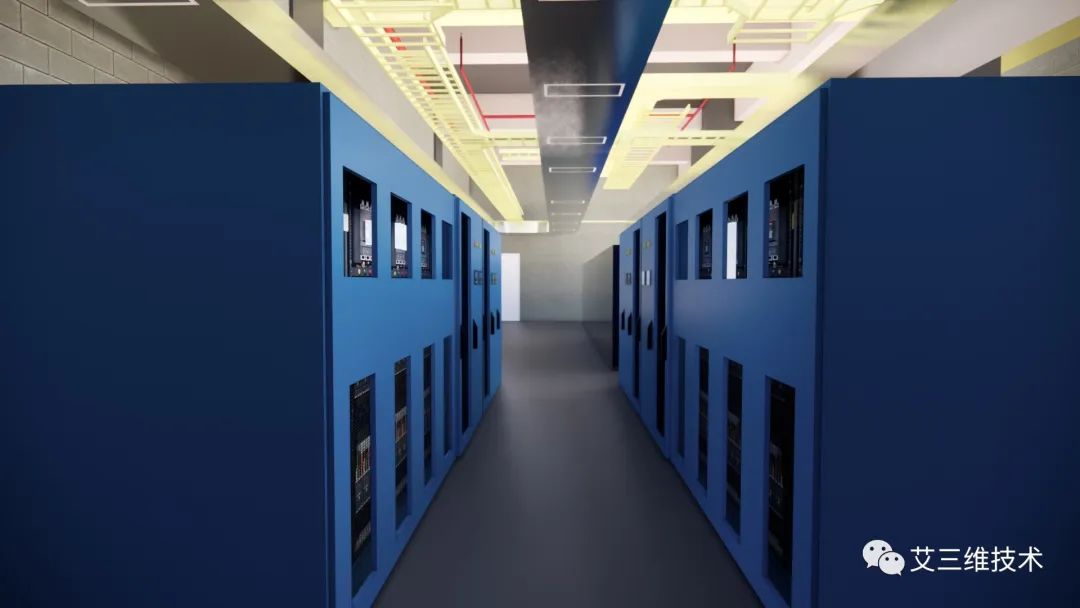

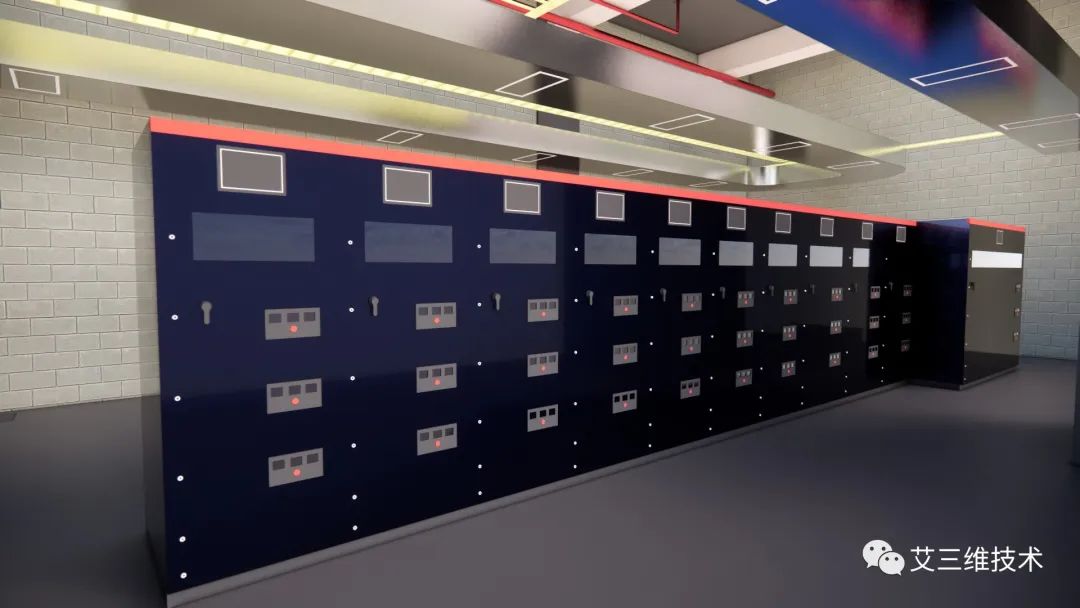

配电房
配电房
2.本项目正式施工前需统一支吊架做法，管道密集处应综合管道支架，为力求美观合理，综合定位管道安装标高是项目施工的难点之一；
3.施工时各专业之间及各专业与建设单位、监理单位、土建施工单位间需要高效的项目协作；
4.本工程的空调机房及空调系统存在较多问题，需要进行二次设计，此为项目的重难点。

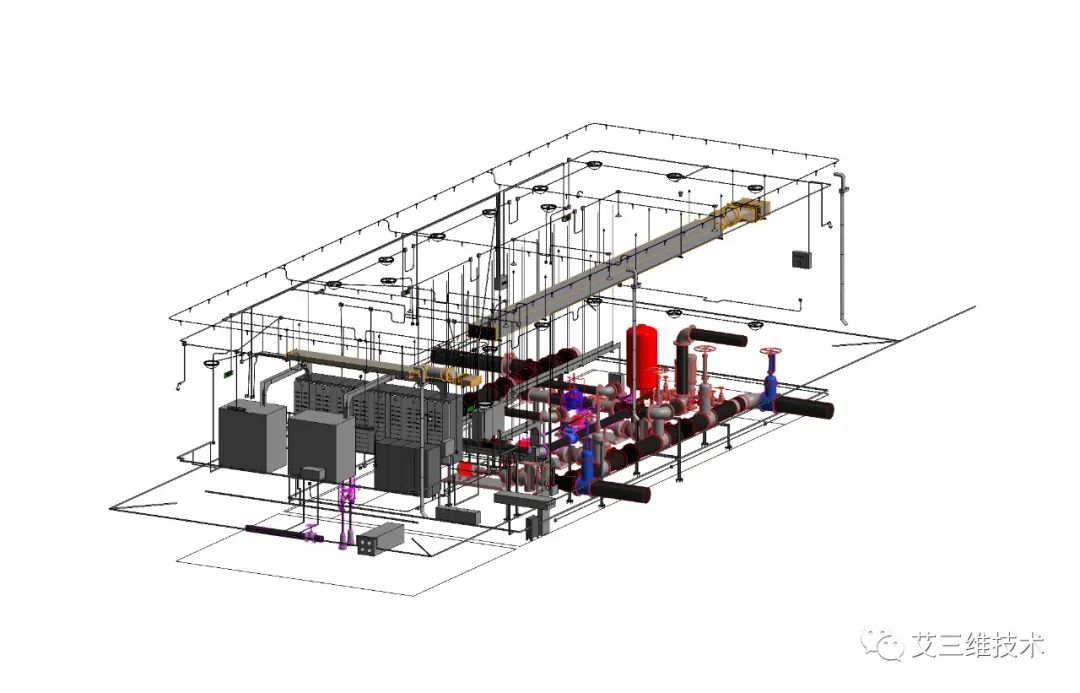

1.机电模型搭建：根据客户提供的土建模型与机电设计图纸，对地下一层和—层指定区域的机电管线进行建模，精度达到LOD300的深度，满足客户需要的BIM标准；
2.管综深化设计：根据设计要求深化机电BIM模型，进行管线综合与支吊架布置；
3.二次深化出图：基于BIM模型，出具设计图的问题报告以及净空高度分析平面图，关键位置提供三维立体图，并根据客户要求配合提供相关资料；
4.技术交底：根据深化模型及二次出图，对现场技术人员进行交底。
00:05

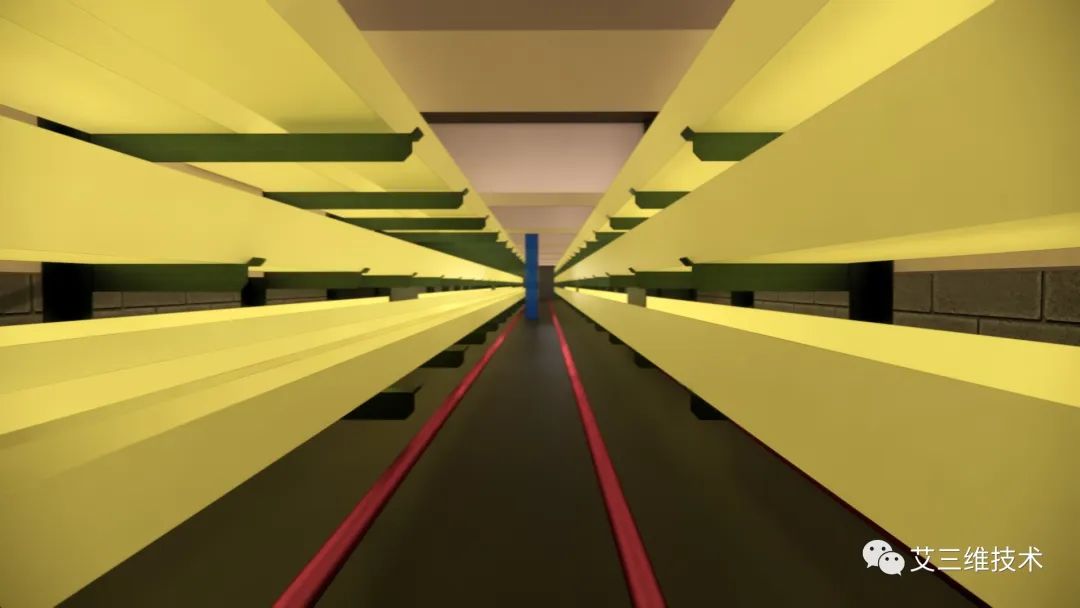

配电室漫游
00:58
冷却塔漫游

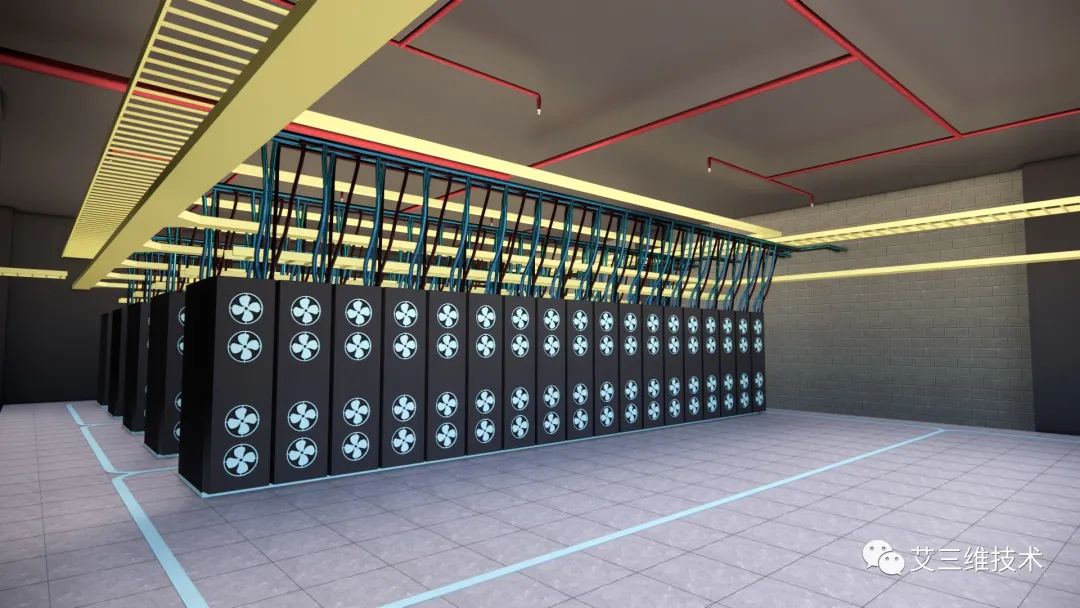

集装箱内部

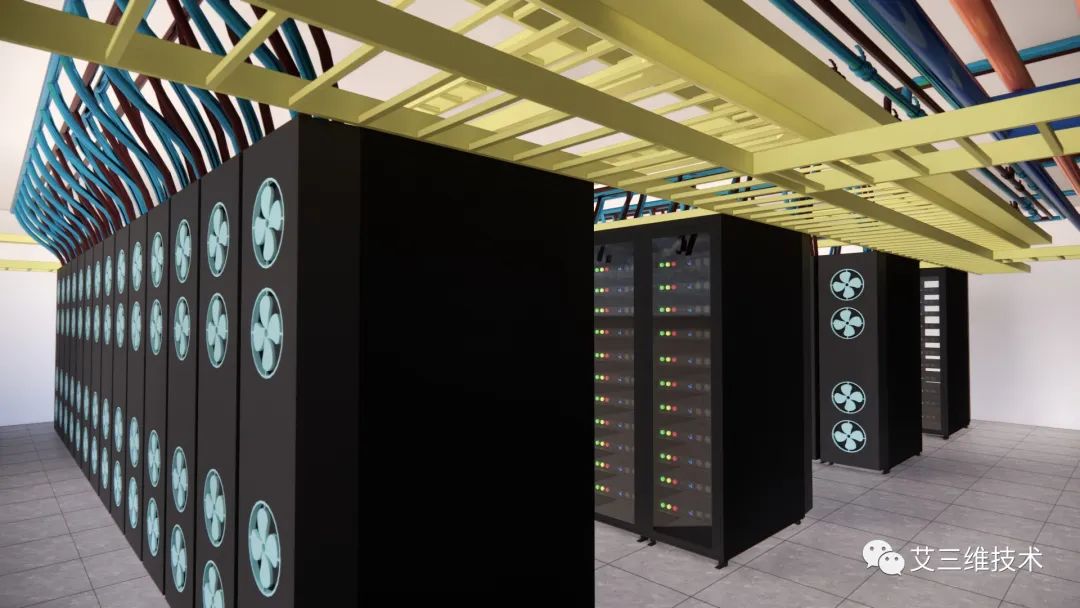

涉密机房
